BEDIENUNGSANLEITUNG RDS CAR RADIO MD 41550 MEDION
- P.EQ: Equalizer
- ^: Lautstärke erhöhen
- OPEN/CLOSE: Bedienteil Abnahme
- DISPLAY
- EJECT: CD-Ausburf
-
: Tune/Sendersuchlauf
- AF/REG: Einsatz den RDS-Modus und/oder des Regionalprogramm-Modus
- PTY: Programm Type Code Beinhaltet Programme wie Nachrichten, Musik, Sport usw., abhängig von der Sendeanstalt.
- SEL (MULTIJOG): Einstellung für Lautstärke, Bass, Höhen, Balance und Fader
- MUT Ton aus, z. B. beim Telefonieren
- MODE: Umschaltung Radio/CD/MP3/Nummerntaste 7
- v: Lautstärke verringern
- DSP/0: Abfrage für Programm-, Uhrzeit-, Frequenz- und PTY-Einstellungen/Nummerntaste 0.
- RESET: Zurückstellung in den Auslieferzustand
- Stationstaten 1-6
- PAU: Pausetaste (bei CD/MP3)
- SCN: Scantaste (ca. 10 sek. Anspieten der CD-Titel/MP3)
- RPT: Wiederholung eines Titels (CD/MP3)
- SHF: Zufallswiedergabe (CD/MP3)
-
-
- BND/LOU: Bandbereichs Auswahl/Loudness
- AMS/MP3: Automatische Senderspeicherung/Umschaltung Frequenzanzeige/Se性命
- <<: Tune/Sendersuchlauf rückwärts/Nummerntaste 8 vorwärts/Nummerntaste 9
- POWER: Ein-/Ausschalter
- TA: Traffic Announcement Identification Identifizierungsdaten über Verkehrsinformationen, die übertragen werden können.
- CD-Fach: Zum Einschieben der CD
- ANGLE Zum Einstellen der Position des Bedienteils von 0-2
SICHERHEITSHINWEISE
- Setzen Sie das Gerät in den darauf vorgesehenen Schacht ein, oder wahren Sie einen Platz für die Montage des Gerätes, an dem es die normalen Fahraufgaben des Fahrers nichtephendert.
- Schließen Sie kurz die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie safer, dass diese richtig eingebaut sind und dass das System richtig Funktioniert.
- Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an ihren Fahrzeughändler/-fachwerkstatt.
- Bauen Sie das Gerät so ein, dass keine Verletzungen bei starkem Bremsen entstehen können.
- Wenn das Gerät mehr als 30^ aus der Waagerechten eingebaut wird, kann es seine optimale Leistung verlieren.
- Vermeiden Sie den Einbau des Gerätes in der Höhe hoher Temperaturen (z.B. direkte Sonneneinstrahlung oder Heizungsluft), Staub, Schmutz oder übermäßig Erschütterungen.
INHALTSANGABE
FUNKTIONEN 2
SICHERHEITSHINWEIS 3
VOR INBETRIEBNAHME 5
MONTAGE 5
EINBAU DES RADIOS IN DEN ISO SCHACHT IHRES FAHRZEUGES
Abnehmen und Einsetzen des Bedienteils 6
ISO ADAPTERSTECKER 6
Antennen-Relais Kabel 6
- Stereo-Cinch-Ausgang 6
BEDIENTEIL EINSTellen
KABELVERBINDUNGEN 8
GRUNDBEDIENUNG 9
Ein-/Ausschalten 9
Lautstärke 9
Bass 9
Hohen 9
Balance 9
Fader 9
·Loudness 9
- Display 9
Mode 9
Equalizer 9
- Reset 9
RADIO 10
Bandbereich wahlen 10
- Sender auswahlen 10
Vorprogrammierte Sender 10
- Sender speichern 10
- Sender wiederfinden 10
- Automatisches Speichern (AMS) 10
Vorprogrammierung durchlaufen 10
RegionalProgrammModus 11
- PTY (Programme-Type/Art) 11
TA Verkehrsfunk 11
EON TA ortlicher Modus 11
EONDXModus 11
- RDS (Radio Data System) 12
CD-PLAYER 13
- Einlagen und Herausnahmen von CD's 13
Titel überspringen 13
CD unterbrechen 13
Vorlauf und Rücklauf 13 - Abspielern aller Titel 13
Wiederholen eines Titels 13
Zufallswiedergabe 13
MP3 WIEDERGABE 14
- SuchenachTiteln (Nummern). 14
- SuchenachInterpreten 14
- Tasten Belegtablelle 15
ID3-TAG FUNKTION 15
FEHLERSUCHE 16
TECHNISCHE DATEN 17
VOR INBETRIEBNAHME
Entfernen Sie unbedingt vor der Montage die beiden Transportsicherungsschrauben im oberen Radiogehäuse (durch rote Fahren erkennbar)!
Transportsicherung
MONTAGE
Dieses Autoradio kann ganz einfach in jeder Standard ISO Radioausschnitt eingebaut werden. Sollte Ihr Fahrzeug keinen Standard ISO Radioausschnitt haben, wenden Sie sich an ihren Fahrzeughändler.

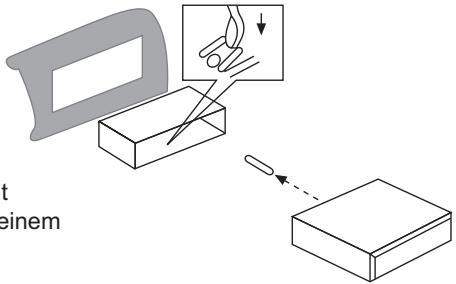

Einbau des Radios in den ISO Schacht Ihr's Fahrzeuges.
Ziehen Sie den Einbaurahmen vom Radio ab.
Steen Sie den Einbaurahmen in den Radioausschnitt des Armaturenbretts Ihres Fahrzeugs.
Biegen Sie die Laschen im Einbaurahmen mit einem Schraubendreher um, so dass dieser in dem Fahrzeug fest fixiert ist.
Überprüfen Sie den Rahmen auf festen Halt.
Verbinden Sie den ISO Buchsenblock mit den ISO Steckern Ohres Fahrzeugs.
Verbinden Sie das Antennenkabel des Fahrzeugs mit dem Antennenstecker des Autoradios.
Schieber Sie mit Vorsicht das Radio in den
Einbaurahmen. Beachten Sie, dass Sie die Kabel nicht einklemmen! Betätigten Sie die RESET-Taste (14) mit einem Kugelschreiber. Setzen Sie das Bedienteil ein.
ACHTUNG!
Bitte benutzen Sie beim Einbau zum Anschlieben des Autoradios die ISO Buchsen des Autoradios. Die passenden ISO Adapterstecker (Autogegenstücke) können Sie je nach Fahrzeugtyp im Handel erwerben.
Sollten Sie die Adapterbuchse von dem Kabel trennen oder die Kabel abschreiben, so erlischt Ihr Garantieanspruch!
ABNEHMEN UND EINSETZEN DES BEDIENTEILS
- Drücken Sie die Taste OPEN/CLOSE (3) auf dem Bedienteil. Das Bedienteil klapt nach unten, und Sie können das CD-Fach sehen.
- Schiebern Sie die RELEASE-Taste auf dem Bedienteil nach links, undziehen Sie es vom Gerät ab.
- Legen Sie das Bedienteil, nachdem Sie es entfernt haben, zur Sicherheit immer sofort in die Schutzhülle.
ERNEUTES ANBRINGEN DES BEDIENTEILS
- Setzen Sie das Bedienteil auf die Halterung, und drücken Sie es in Richtung Gerät, bis Sie ein Klicken horen.
- Falls das Bedienteil nicht richtig einrastet, haben Sie es wahrscheinlich verkantet eingesetzt.
ISO Adapterstecker
Achtung!
Nutzen Sie den ISO Adapterstecker des Autoradios, um eine sichere elektrische Verbindung herzustellen.
Wichtig!
Achten Sie darauf, dass das rosfarbene Backupkabel an Dauerplus anliegen muss (für Senderspeicher). Nachdem alle Verbindungen hergestellt sind, drücken Sie die RESET-Taste (14).
Antennen-Relais Kabel
Das gelbe Kabel ist für eine Relais-gesteuerte Antenne zur Verfugung gestellt worden. Das Relais wird die Antenne automatisch ausfahren, wenn das Gerät angeschaltet wird und beim Abschalten fahrth die Antenne wieder ein.
Vorsicht:
Das gelbe Kabel nicht mit dem Motorkabel verbinden, sonst können Schäden am Gerät verursacht werden.
Stereo-Cinch-Ausgang
An diesen Anschlüssen (roter und weisser Cinchanschluss) können Sie externe Geräte (z.B. Veränderker) anschließen.
BEDIENTEIL EINSTELLLEN
Einstellung des Bedienteilwinkels
Sie konnen den Winkel des Bedienteils anpassen, damit Sie es better sehen konnen.
Einstellen des Winkels des Bedienteils:
Drücken Sie die Taste OPEN/CLOSE, um das Bedienteil nach unten zu kippen. Drücken Sie die ANGLE-Taste auf der Vorderseite des CD-Fachs, um den Winkel für das Bedienteil einzustellen. Die Einstellmöglichkeiten liegen zwischen 0 und 2.
Nachdem Sie den Winkel eingestellt haben, drücken Sie erneut die Taste OPEN/CLOSE.
Hinweis:
- Schieben Sie den Schalter, bis er einrastet.
- Drücken Sie bei den Einstellungen 1 oder 2 nicht zu künstig auf das Bedienteil.
- Stellen Sie vor dem Ausbau des Bedienteils den Schalter für die Winkeleinstellung auf 0.
KABELVERBINDUNGEN

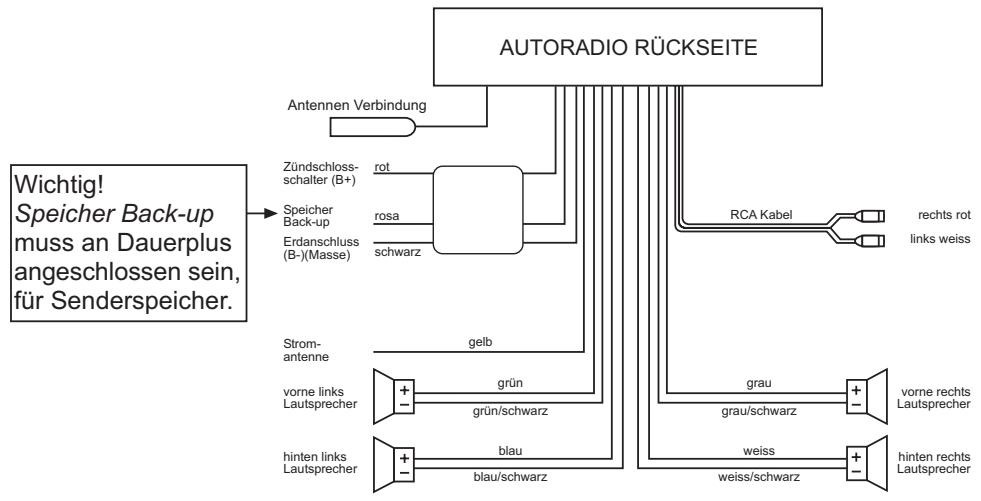

für Vier-Lautsprecher (Quadro) System

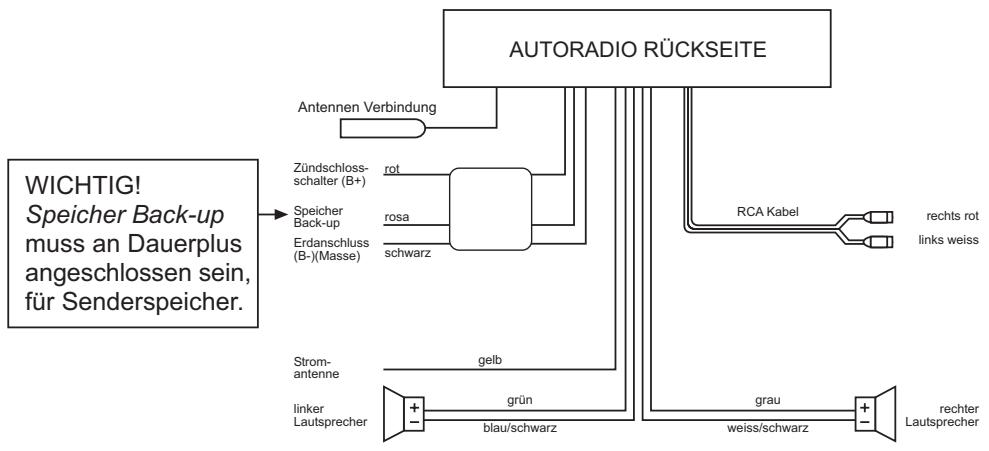

für Zwei-Lautsprecher (Dual) System
GRUNDBEDIENUNG
- Ein-/Ausschalten
Drücken Sie die POWER-Taste (19), zum Ein-/Ausschalten des Gerätes.
Lautstärke
- Drucken Sie die Tasten ^ (2) und v (12) um die Lautstärke entsprechend einzusteh.
Stellen Sie die Lautstärke nur so ein, dass Sie die akustischen Signale evtl. herannahender Rettungs-/Feuerwehr-/Polizeiwagen noch horen können!
Bass
Drücken Sie die SEL-Taste (9)omal, um den Bass einzustellen. Durch Drücken der Taten ^ (2) oder v (12) erhöhen oder senken Sie den Bass.
Hohen
Drücken Sie die SEL-Taste (9) zweimal, um die Höhen einzustellen. Durch Drücken der Tasten ^ (2) oder v (12) erhöhen oder senken Sie die Höhen.
Balance
Drücken Sie die SEL-Taste (9) dreimal, um die Balance einzustellen. Durch Drücken der Tasten ^ (2) oder v (12) können Sie die Balance zwischen dem rechten und linken Lautsprecher einstehen.
Fader
Drücken Sie die SEL-Taste (9) vierial, um den Fader einzustellen. Durch Drücken der Tasten ^ (2) oder v (12) konnen Sie den Fader der vorderen und hinteren Laufsprecher einstellen.
Loudness
Halten Sie die BND/LOU-Taste (19) gedrückt, bis ein Signalton ertont. Im Display erscheint LOUD ON bzw. LOUD OFF. So erreichen Sie die Psychoakustisch gehörrichtige Anhebung der tiefen Frenzen bei geringer Lautstärke.
- Display
Durch Drucken der DSP/0-Taste (13) konnen Sie folgende Informationen abfragen:
Programname
Frequenz
Uhrzeit (wirbdbeiRDSEmpfangautomatischeinggestellt)
PTY Einstellungen
(Diese RDS Funktionen werden von den Sendeanstalten in entsprechlicher Qualität und Umfang gesendet. Nähere Informationen finden Sie im Kapitel RADIO unter RDS).
Mode
Mit der MODE-Taste (11) können Sie zwischen Radio und CD wechseln.
Equalizer
- Reset
Um Ihr Autoradio in den Auslieferungszustand zurück zu stellen, betätigten Sie die RESET-Taste (14) mit einem Kugelschreiber.
Bitte betätgien Sie die RESET-Taste bei
- der ersten Inbetriebnahme, nach Abschluss der Kabelverbindungen,
- wenn nicht alle Funktionstasten Funktionieren,
- bei Erscheinen einer Fehlermeldung im Display.
RADIO
- Bandbereich wahlen
Drücken Sie die BND/LOU-Taste (16), um zwischen UKW (F1, F2, F3), Mittelwelle (MW) und Langwelle(LW) zu wechseln. In jedem Bereich konnen Sie sechs Sender speichern.
- Sender auswahlen
Drücken Sie die Sendersuchlauflasten (Tune-Tasten) I<< (18) oder Taste >>I (6) für kurze Zeit, das Gerätucht automatisch den nachsten Sonder. Wenn Sie die eine der TUNE-Tasten für zwei Sekunden gedrückt halten, schalten Sie auf manuelle Sendersuche um. Es erscheint MANUAL im Display. jetzt können Sie mit der Tune-Taste den Sonder auswahlen und abspeichern. Das Gerät schaltet nach kurzer Wartezeit wieder in die automatische Sendersuchfunktion um.
Vorprogrammierte Sender
In jedem Sendebereich konnen Sie sechs Sender fest speichern und über die Stationstaten 1-6 (15) wieder aufrufen.
- Sender speichern
- Wahlen Sie den Bandbereich mit der BND/LOU-Taste (16) aus.
- Wahlen Sie mit der TUNE-Taste I < (18) oder Taste I >> (6) einen Sender aus.
- Drücken Sie eine der Stationstasten 1-6 (15) für ca. 3 Sekunden. Ein Signalton bestätigt die Senderspeicherung.
- Sender wiederfinden
- Wahlen Sie den Bandbereich mit der BND/LOU-Taste (16) aus.
- Drucken Sie die Stationstaste (15), um den vorprogrammierte Sender aufrufen.
- Automatisches Speichern (AMS)
Halten Sie die AMS/MP3-Taste (17) gedrückt, bis ein Signatlon erklingt. Im Display erscheint SEARCH. Der Suchlaufhalt bei jedem gefundenen Sender ca. 5 sek. an. Die im Display blinkende Zahl zeigt die Nummer der Stationstasten an, auf welche der jeweilige Sender abgespeichert wird. Bei schwachen Sendern lauft der Suchlauf automatisch weiter.
Vorprogrammierung durchlaufen
Automatisches durchsuchen ihrer im Sendebereich gespeicherten Sender.
- Wahlen Sie den Bandbereich mit der BND/LOU-Taste (16) aus.
- Drücken Sie kurz die AMS/MP3-Taste (17). Alle Sender werden jetzt kurz angewählt. Bei erreichen des gesuchten Senders, drücken Sie kurz die AMS/MP3-Taste (17).
Regional Programm Modus
Einige Programme strahlen verschiedene Regionalprogramme aus. Damit nur die Alternativfrequrenzen des gewünschten Regionalprogramms gewählt werden; halten Sie die AF/REG-Taste (7) etwas länger gedrückt bis ein Signalton ertönt, um den Modus ein-oder auszuschalten. Im Display steht REG ON/REG OFF.
- PTY (Programme-Type/Art)
Um das Menu zu aktivieren, drücken Sie die PTY-Taste (8).
Sie können jetzt nach folgenden Kategorien ihre Sender auswahlen:
| MUSIK | SPRACHE | |
| 1 | POP M, ROCK M | NEWS (Nachrichten), AFFAIRS (Angelegenheiten), INFO (Infos) |
| 2 | EASY M, LIGHT M | SPORT, EDUCATE (Bildung), DRAMA |
| 3 | CLASSICS (Klassik), OTHER M (Andere M) | CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes) |
| 4 | JAZZ, COUNTRY | WEATHER (Wetter), FINANCE (Finanzen), CHILDREN (Kinder) |
| 5 | NATION M, OLDIES | SOCIAL (Soziales), RELIGION, PHONE IN (Telefoneingang) |
| 6 | FOLK M | Travel (Reisen), Leisure (Freizeit), Document (Dokumente) |
(Die Informationen sind abhängig von der Sendeanstalt)
TA Verkehrsfunk
Halten Sie die TA-Taste (20) für kurze Zeit gedrückt, um den TA-Modus ein- oder auszuschalten. Wenn der TA-Modus eingeschaltet ist und der Verkehrsfung übertragen wird während Sie die CD oder AUX eingestellt haben, wird automatisch auf Radio umgeschaltet. Zeitweise findet eine Umschaltung auf die EON Verbindungsstationstatt, wenn EON einen Verkehrsfung auf einem anderen Programm findet. Wenn sich der Lautstärkepegel unter der Schwelle befindet, wird er sich erheben. Die TA-Funktion des laufenden Verkehrsfunks wird durch drücken der TA-Taste (20) unterbrochen. Der TA-Modus wird dadurch nicht ausgeschaltet. Wird die TA-Taste (20) langere Zeit gedrückt gehalten, wird der EON TA LOCAL/EON TA DISTANCE Modus gewählt. Mit thisem Modus konnen EON TA Informationen zugeordnet werden, z. B. Sie horen eine Nicht-Verkehrsfunksender, aber auf einer anderen Senderfrequenz gibt es eine Verkehrsmeldung, so schaltet das Gerät automatisch für diese Zeit um. Sobald diese Meldung beendet ist, wird wieder auf den vorherigen Senderplatz umgeschaltet.
EON TA ortlicher Modus
Wenn der EON TA LOCAL Modus Gewählt wurde, blinkt EON TA LO eine Sekunden auf dem Display. Der Modus für das lokale Gebiet wurde gewählt.
EON DX Modus
Wenn der EON DX Modus gewählt wurde, blinkt EON TA DX eine Sekunden auf dem Display. Der Modus für das weiter entfernte Gebiet wurde gewählt.
RDS (Radio Data System)
RDS ist ein Service der Rundfunkanstalten. Neben den herkommlichen Musik- und Sprachbeiträgen werden Zusatzinformationen in Form verschlusselter Digitalsignale ausgesendet, welche vom Autoradio ausgewertet werden können.
Drücken Sie kurz die AF/REG-Taste (7), um den RDS-Modus ein- oder auszuschalten. Bei Aktivierung des RDS-Modus erscheint im Display das Symbol AF. jetzt wird bei Empfang eines Senders der Programmname und andere Informationen im Display (4) angezeigt.
These Informationen sind abhängig von der Sendeanstalt.
Es werden entsprechiche RDS-Dienste angeboten:
Mit Hilfe des PI-Codes kann das Radio den empfangenden Sender identifizieren.
PS: Program Service Name
Die Funktion Program Service ermittelicht die Anzeige des Sendernamens.
AF: Alternative Frequencies
Das Radio wählt automatisch die am besten zu empfangende Alternativ-Frequency des gleichen Programms.
TP/TA: Traffic-Program/Traffic-Annoucement
Im Falle einer Verkehrsdurchsage wird auch beim Hören eines Nicht-Verkehrsfunksenders innerhalb einer Senderkette auf einem Verkehrsfunk sender umgeschaltet.
Mit Program Type kann das Radio nach Sendern mit vorwählbaren Programminhalten suchen. Z. B. Sport, Nachrichten, Rock, Pop,...
CD-PLAYER
- Einlagen und Herausnahmen von CDs
Zum Einlagen die CD in den Schlitz (21) schieben. Die Wiedergabe der CD beginnnt. Im Display erscheint S--CDP (d.h. „suche Titel"). Zum Herausnahmen der CD drücken Sie die EJECT-Taste (5).
Die Wiedergabe bricht ab und die CD wird herausgefahren. Das Gerät schaltet auf den Radio Modus um.
Titel uberspringen
TUNE-Taste |<< (18) oder Taste >> (6) drücken, um zum nachsten Titel zu springen.
Die Titelnummer wird im Display (4) angezeigt.
- CD unterbrechen
Während der Wiedergabe die PAU-Taste (15a) drücken, die CD-Wiedergabe wird unterbrochen. Nochmaliges Drücken der PAU-Taste (15a) und die CD spiel weiter.
Vorlauf und Rücklauf mit hoher Geschwindigkeit
TUNE-Taste |<< (18) oder Taste >> (6) bei der Wiedergabe länger drücken um den schellen Vorlauf/Rücklauf zu starten.
- Abspielen aller Titel
Die SCN-Taste (15b) drücken und die ersten 10 Sekunden jeder Titels werden angespield. Erneutes Drücken der SCN-Taste (15b) und die normale Wiedergabe wird gestartet.
Wiederholen eines Titels
Drücken Sie die RPT-Taste (15c) um den gleichen Titel ständig zu horen. Erneutes Drücken der RPT-Taste (15c) deaktiviert die Funktion.
Zufallswiedergabe
SHF-Taste (15d) drücken, um alle Titel der CD in Zufallsreihenfolge abzuspielen.
Hinweis:
- Das Fahren auf unebenen Straßen konnte ein Überspringen auf der CD verursachen. Eine kurze Einspielzeit wird die Leistung verbessern.
- Überspringen schadet der CD keineswegs.
- Feuchtigkeit und hohe Luftfeuchtigkeit können Fehlfunktionen des CD-Spieler verursachen. Fahrzeug-Heziehung anschalten und Feuchtigkeit vor Gebrauch verdunsten halten.
- Setzen Sie den CD-Spieler keinen extrem hohen oder niedrigen Temperaturen aus.
- Fahren Sie nicht mit einer herausgefahrenen CD in dem Schlitz.
MP3-WIEDERGABE
Die Wiedergabe startet automatisch bei Einlagen einer MP3-CD-ROM. Die Tastenfunktionen entnehmen Sieitte dem Kapitel CD-Player.
Sie können die Titel oder die Interpreten direkt anwahlen. Beachten Sie, dass die MP3-Funktionen großteils von der Erstellung der MP3-CD abhängig sind.
Suche nach Titeln (Nummern)
Drucken Sie AMS/MP3-Taste (17) einmal. Im Display erscheint MP3T ....
Geben Sie mit den in der Tabelle angegebenen Tasten die Nummern des gewünschten Titels ein.
Bestätigten Sie die Eingabe mit der BND/LOU-Taste (16) oder warten Sie ca. 5 sek. bis das Gerät automatisch auf den gewährten Titel springt.
- Suche nach Interpreten
Drucken Sie AMS/MP3-Taste (17) zweimal. Im Display erscheint ein blinkender ....
Geben Sie den in der Tabelle angegebenen Tasten den Name des gewünschten Interpreten ein.
Beachten Sie, dass nach jedem Buchstaben die SEL-Taste (9) gedrückt werden muss, damit der{nachste Buchstabe eingegeben werden kann (Zeichenverschiebung).
Bestätigen Sie die Eingabe mit der BND/LOU-Taste (16).
Das Gerätucht nun den entsprchenden Titel.
Drücken Sie noch einmal die BND/LOU-Taste, wenn das Gerät den gewünschten Interpreten gefunden hat. Der Titel wird jetzt abgespielt.
Hinweis:
Die Suchfunktion ist abhängig von der erstalten MP3-CD.
- Tasten Belegtablelle
| AMS/MP3 (17) | Einstellung wahren |
| BND/LOU (16) | Bestätigkeiten |
| 1 (15a) | A, B, C, 1 |
| 2 (15b) | D, E, F, 2 |
| 3 (15c) | G, H, I, 3 |
| 4 (15d) | J, K, L, 4 |
| 5 (15e) | M, N, O, 5 / 10 Track runter |
| 6 (15f) | P, Q, R, 6 / 10 Track rauf |
| MODE (11) | S, T, U, 7 |
| |<< (18) | V, W, X, 8 |
| >>| (6) | Y, Z, Leerstelle, 9 |
| SEL (9) | Zeichenverschieben nach rechts |
| DISP/0 (13) | 0,_, -, +, |
| ▲(2) ▼(12) | Scrollfunktion A-Z / 0-9 |
Hinweis:
Bei der Erstellung einer MP3-CD-ROM beachten Sieitte, dass sich die Titel einzeln oder in Verzeichnissen befinden. Mixen Sie niemals Titel und Verzeichnisse, es konnte zu Problemen beim Abspielendfahren. Alle gängigen Codierungen konnen abgespielt werden.
ID 3-TAG FUNKTION
Beim Erstellen einer MP3-CD konnen Sie zusätzliche Informationen abspeichern. Dies konnen Informationen über den Interpret, Titel, Albumname und Erscheinungsjahr des Musikstücks, sowie ein kurzer Kommentar sein. Zur Eingabe empfehlen wir einen ID3-Tag Editor.
These Informationen werden nach Abfrage während der Wiedergabe über das Display angezeigt. Beim Abspielern von MP3-CD's können so, ausser Titelnummer, auch der Titelname oder der Interpret angezeigt werden (abhängig von den gespeicherten Informationen auf der MP3-CD).
Zur Abfrage betätigten Sie die DSP/0-Taste (13). Nach jedem Tastendruck erscheint ein ID3-Tag Eintrag der aktuellen Wiedergabe:
- TITEL
- INTERPRET
- ALBUMNAME
- ERSCHEINUNGSAJHR
- KOMMENTAR
FEHLERSUCHE
| Problem | Ursache | Abhilfe |
| Das Gerätlässt sich nicht einschalten. | Die Zündung ist nicht eingeschaltet. | Zündung durch drehen des Schlüssel einschalten. |
| Die Sicherung ist defekt. | Sicherung erneuern. | |
| Die CD kann nicht geladen oder ausgeschoben werden. | Es befindet sich bereits eine CD im Gerät. | CD aus dem Spieler entfern, dann neue CD einlagen. |
| CD ist verkehr herum eingelegt worden. | CD immer mit der Beschriftung nach oben legen. | |
| CD ist sehr schmutzig oder defekt. | CD säubern oder versuchen eine andere abzuspielen. | |
| Temperatren im Auto sind zu hoch. | Abkühlen, bis die Umgebungstemperatur wieder auf Normalzustand ist. | |
| Kondesation. | Das Gerät einpeer Stunden ausgeschaltet setzen und dann erneut versuchen. | |
| Kein Ton | Lautstärke auf Minimum. | Lautstärke zur gewünschten Stärke einstellen. |
| Kabel sind nicht richtig angeschlossen. | Kabelverbindungen überprüfen. | |
| Funktionstasten Funktionieren nicht. | Der eingebaute Microcomputer kann wegen Rauschen nicht Funktionieren. | RESET-Taste drucken. |
| Bedienteil sitzt nicht korrekt. | Überprüfen, dass das Bedienteil richtig und fest auf seinem Platz sitzt. | |
| CD springt. | Der Einbauwinkel übersteigt 30°. | Einbauwinkel auf weniger als 30° verstellen. |
| CD ist sehr schmutzig oder defekt. | CD säubern oder versuchen eine andere abzuspielen. | |
| Fehler bei selbstgebrannten CD's | CD in einem anderen Gerät überprüfen | |
| Radio faktioniert nicht. Automatische Sender-Ausbwal faktioniert nicht. | Antennenkabel ist nicht angeschlossen. | Antennekabel fest einstecken. |
| Die Sendesignale sind zu schwach. | Sender manuell anwahlen. | |
| Senderspeicher faktioniert nicht. | Rosa Kabel ist nicht am Dauerplus angeschlossen. | Kabelverbindungen überprüfen. |
TECHNISCHE DATEN
Allgemein
Betriebsspannung: DC 12V, negative Masseverbindung
Gestell-Abmessungen: 178 × 155 × 50 ~mm (BxTxH)
Leistung: Musikspitzenausgangsleistung 4 x 25 W R.M.S.
0,5 Ampere (rot), 15 Ampere (rosa)
MP3/CD-Player
MPEG Rate 64-320K
Frequenzbereich 20 Hz~20 kHz
MP3Playback ISO9660&Joliet format of MP3
Radio
| Für 3 Frequenzbänder | |
| Frequenzumfang | FM |
| IF | 87.5 bis 108 MHz |
| Empfindlichkeit | 10.7 MHz |
| (Rauschabstand = 30 dB) | 3 μV |
| Stereo Trennung | > 30 dBu |
| Frequenzumfang | MW |
| IF | 522 bis 1620 kHz |
| (Rauschabstand = 30 dB) | 45 kHz |
| Stereo Trennung | 32 dBu |
| Frequenzumfang | LW |
| IF | 144 bis 288 kHz |
| Empfindlichkeit | 450 kHz |
| (Rauschabstand = 30 dB) | 35 dBu |
CD-Player
Verwenden Sie ausschließlich CD's, die wie folgt gekennzeichnet sind:
Laserklasse 1
Technische Änderungen vorbehalten.
FUNCTIES
TECHNISCHE GEGEVENS 17
ALVORENS U HET TOESTEL IN GEBRUIK NEEMT
tilbage/nummertast 8
fremad/nummertast 9
- POWER: Taend-/slukkontakt
- TA: Traffic Announcement Identification identificationsdata via trafikinformationer, der kan transmitters.
- CD-skuffle: Til indsaetning af CD'en
- ANGLE Til indstilling af betjeningsdelens position fra 0-2
