AKOYA P53002 MD 30159 - Netbook MEDION - Kostenlose Bedienungsanleitung

Marke	MEDION
Modell	AKOYA P53002 MD 30159
Produkttyp	Netbook
Bildschirmtyp	Flüssigkristallbildschirm (TFT)
Empfohlene Auflösung	1440 x 900 Pixel (WXGA) bei 60 Hz
Stromversorgung	AC 100-240 V, 50/60 Hz
Betriebstemperatur	+5°C bis +35°C
Relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Eingangsanschlüsse	VGA, DVI-D, Audioeingang (3,5-mm-Klinke)
Funktionen	OSD-Einstellungen, automatische Einstellung, Standby-Modus
Sicherheit	Gehäuse nicht öffnen; vor Feuchtigkeit schützen; keine Gegenstände auf die Kabel legen
Pflege	Mit einem weichen, fusselfreien Tuch reinigen; keine Lösungsmittel verwenden
Lieferumfang	TFT-Bildschirm, Standfuß, D-Sub-Kabel, DVI-D-Kabel, Audiokabel, Netzkabel, Kurzanleitung, CD mit Bedienungsanleitung und Treibern, Garantiekarte
Normen	ISO 13406-2 Klasse II (Pixel)
Verbrauch im Standby	Orange Leuchte im Standby-Modus

Häufig gestellte Fragen - AKOYA P53002 MD 30159 MEDION

Wie befestige ich den Monitorfuß?

Befestigen Sie den Monitorfuß wie in der Kurzanleitung abgebildet, bevor Sie den Monitor anschließen.

Welche Anschlüsse sind verfügbar?

Der Bildschirm verfügt über einen VGA-Anschluss, einen DVI-D-Anschluss, einen Audioeingang und einen Stromanschluss.

Wie reinige ich den Bildschirm?

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Verwenden Sie ein weiches, fusselfreies Tuch. Verwenden Sie keine Lösungsmittel oder ätzenden Reinigungsmittel.

Was tun, wenn der Bildschirm kein Bild anzeigt?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Schalter auf Ein steht. Stellen Sie sicher, dass der Computer eingeschaltet und das Signalkabel richtig angeschlossen ist. Überprüfen Sie auch die Bildwiederholfrequenz.

Wie stelle ich die Anzeigeeinstellungen ein?

Verwenden Sie die Bedientasten, um auf das OSD-Menü zuzugreifen. Drücken Sie die Menü-/Eingabetaste, um das Menü zu aktivieren, und navigieren Sie dann mit den Tasten + und -, um die Einstellungen anzupassen.

Welche Auflösung wird empfohlen?

Die empfohlene Auflösung beträgt 1440 x 900 Pixel (WXGA) bei 60 Hz.

Kann ich ein DVI-Kabel verwenden?

Ja, wenn Ihr Computer über einen DVI-Ausgang verfügt, können Sie den Monitor über das mitgelieferte DVI-D-Kabel anschließen.

Wie vermeide ich Überhitzung?

Decken Sie die Lüftungsschlitze nicht ab. Lassen Sie einen Abstand von mindestens 10 cm um das Gerät für ausreichende Belüftung.

Was tun bei verbogenen Kabelstiften?

Wenden Sie sich an Ihren Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Erkundigen Sie sich bei Ihrer örtlichen Sammelstelle nach einer umweltgerechten Entsorgung.

BEDIENUNGSANLEITUNG AKOYA P53002 MD 30159 MEDION

Bedienungsanleitung zur schllen Installation Ihres neuen MEDION TFT Monitors. Detaillerte Installationshinweise entnahmen Sieitte der beigefugten CD.

Lesen Sie unbedingt die Anleitung, die Ihr Gemät in digitaler Form beiliegt. Sie enthalt wichtige Informationen zur Installation und Einrichtung des Bildschirms.

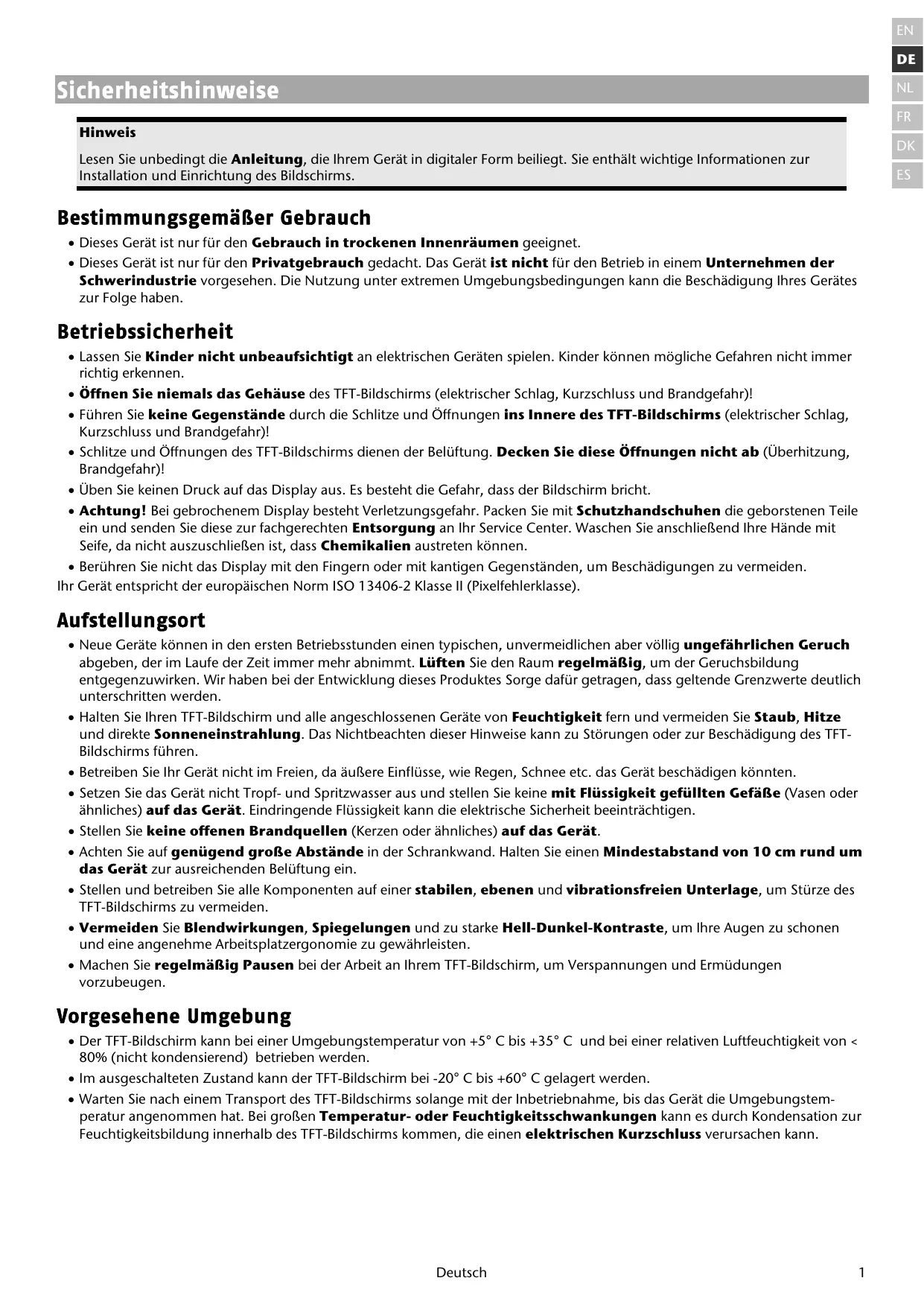

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nur für den Privatgebrauch gedacht. Das Gerät ist nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung Ihres Gerätes zur Folge haben.

Betriebssicherheit

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speien. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Öffnen Sie niemals das Gehäuse des TFT-Bildschirms (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Führn Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des TFT-Bildschirms (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des TFT-Bildschirms dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien austreten können.
• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden. Ihr Gerät entspricht der europäischen Norm ISO 13406-2 Klasse II (Pixelfehlerklasse).

Aufstellungssort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vollig ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Lüften Sie den Raum regelmäßig, um der Geruchsbildung entgegenzuwirken. Wir haben bei der Entwicklung these Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.
• Halten Sie ihren TFT-Bildschirm und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des TFT-Bildschirms führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigten konnten.
• Setzen Sie das Gerät nicht Tropf- und Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindeststand von 10 cm rund um das Gerät zur ausreichenden Belüfung ein.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des TFT-Bildschirms zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen und eine angenehme Arbeitsplatzzernogene zu gewährleisten.
• Machen Sie regelmäßig Pausen bei der Arbeit an Ihrlem TFT-Bildschirm, um Verspannungen und Ermüdungen vorzubeugen.

Vorphesehene Umgebung

• Der TFT-Bildschirm kann bei einer Umgebungstemperatur von +5^irc C bis +35^irc C und bei einer relativen Luftfeuchtigkeit von < 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann der TFT-Bildschirm bei -20^ircC bis +60^ircC gelagert werden.
• Warten Sie nach einem Transport des TFT-Bildschirms solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großener Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des TFT-Bildschirms kommt, die einen elektrischen Kurzschluss verursichen kann.

Reinigung

Die Lebensdauer des TFT-Bildschirms konnen Sie durch folgende Maßnahmen verlangern:

Warning!

Öffnen Sie keinefalls das Bildschirmgehäuse, es befinden sich darin keine Teile, die zu warten oder zu reinigen sind.

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie daraufuf, dass keine Wassertröpfchen auf dem Bildschirm zusückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht, noch ultravioletter Strahlung aus.
  -itte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich这些东西, um den TFT-Bildschirm zu transportieren.

Lieferumfang

Kontrollieren Sie den Inhalt der Verpackung auf Vollständigkeit und Beschädigungen. Benachrichtigen Sie unsitte innerhalb von 14 Tagen nach dem Kauf. Die Anschrift finden Sie auf der Rückseite deses Heftes.

TFT-Bildschirm

• Netzanschlusskabel

• DVI-D Kabel

• Kurzanleitung + Garantiekarte

15-pin D-Sub Kabel

Bildschirmfuß

• Audiokabel

• Treiber-CD mit Anleitung

Inbetriebnahme

Montage

Befestigen Sie den Bildschirmfuß wie in der Zeichnung abgebildet. Führn Sie diesen Schritt vor dem Anschluss des Bildschirms durch.

(Abb.: Montage Bildschirmfuß)

Vorbereitungen an Ihrm PC

Wenn Sie an Ihr Computer bisher einen Röhrenmonitor betrieben haben, müssen Sie ggf. einige Vorbereitungen treffen. Dies ist dann erforderlich, wenn Ihr bisheriger Monitor mit Einstellungen betrieben wurde, die von Ihr neuen TFT-Bildschirm nicht unterstützt werden.

Unterstütze Bildschirmeinstellungen

WXGA Auflozung 1440 x 900 @ 60 Hz*

*empfohlene Auflösung (physikalisch)

Achtung!

Entspricht ihre Einstellung nicht den von Ihr dem Display unterstützen Werten, erhalten Sie unter Umständen kein Bild. Schließen Sie in thisem Fall ihren Röhrenmonitor erneut an und stellen Sie entsprechend der vorgenannten Optionen unter „Eigenschaften von Anzeige“ gültige Werte ein.

• Betreiben Sie den TFT-Bildschirm nur an einer Schutzkontakt-Steckdose mit AC 100-240V~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsord nicht sicher sind, Fragen Sie bei Ihrlem Energieversorger nach.
• Benutzen Sie nur das mitgelieferte Netzanschlusskabel.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um ihren TFT vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Um die Stromversorgung zu Ihrm Bildschirm zu unterbrechen,ziehen Sie den Netzstecker aus der Steckdose.
  Die Steckdose muss sich in der Höhe des TFT-Bildschirms befinden und leicht erreichbar sein.
• Sollten Sie ein Verlängerungskabel einsetzen, achten Sie darauf, dass these den VDE-Anforderungen entspricht. Fragen Sie ggf. ihren Elektroinstallateur.
• Verlegen Sie die Kabel so, dass niemand darauf auftreten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden konnten.
• Ihr Gerät hat einen Ein-/Ausschalter. Darüber kann der TFT-Bildschirm aus- und eingeschaltet werden. Steht der Schalter auf AUS (0), wird kein Strom verbraucht. Stellen Sie den Ein-/Ausschalter auf AUS oder benutzen Sie eine Master-/Slave-Stromleiste, um den Stromverbrauch bei ausgeschalteten Zustand zu vermeiden.

(Abb.: Rückseite Bildschirm)

1	VGA -Anschluss
2	DVI-D-Anschluss
3	Audio-Anschluss
4	Stromversorgung

• Vergewissern Sie sich, dass der TFT-Bildschirm noch nicht mit dem Stromnetz verbunden (Netzstecker noch nicht eingesteckt) ist und TFT-Bildschirm sowie Computer noch nicht eingeschaltet sind.
• Bereiten Sie Ihr Computer ggf. auf den TFT-Bildschirm vor, damit die korrekten Einstellungen für ihren TFT-Bildschirm vorliegen.

Signal-Kabel anschließen

• Stecken Sie das Signalkabel in die passenden VGA-Anschlüsse am Computer und am TFT-Bildschirm ein. Besitzt Ihr PC bereits einen DVI-Ausgang, können Sie ihren TFT-Bildschirm über den DVI-D-Stecker anschließen.

Hinweis

Sollte Ihr PC über mehrere Ausgänge verfügen (z.B. VGA und DVI), schlieben Sie immer nur ein Datenkabel an, um Probleme mit der Signalzuordnung zu vermeiden.

2 Audio Kabel anschließen

• Stecken Sie das Audio Kabel in die passenden Audiostecker am Computer und am TFT-Bildschirm ein.

Stromversorgung anschließen

• Verbinden Sie nun das eine Ende des mitgelieferten Netzkabels mit dem TFT-Bildschirmanschluss und anschließend das andere Ende mit einer passenden Steckdose. Die Netzsteckdose muss sich in der Höhe des TFT-Bildschirms befinden und leicht erreichen sein. (Gleichen Stromkreis wie für PC verwenden).
• Ihr TFT-Bildschirm hat einen Netzschalter auf der Rückseite, worüber Sie den TFT-Bildschirm aus und anschalten können. Steht der Schalter auf 0, wird kein Strom verbraucht. Stellen Sie zunachst den Netzschalter auf I und schalten anschließend ihren Bildschirm an dem Ein-/ Ausschalter an der Vorderseite des Gerätes ein. Anschließlich schalten Sie ihren Computer ein.

(Abb.: Vorderseite Bedienelemente)

Funktion	Beschreibung
Menu/Enter	Mit dieser Taste starten Sie das OSD (On Screen Display). Bestätigen Sie die Wahl des zu ändernden Parameters mit dieser Taste.
▼	Bei eingeschaltetem OSD wahren Sie mit dieser Taste einen Parameter und verringn den Wert. Bei direkter Anzahl verringn Sie die Lautstärke.
Leiser
▲	Bei eingeschaltetem OSD wahren Sie mit dieser Taste einen Parameter und erhöhen den Wert. Bei direkter Anzahl erhöhen Sie die Lautstärke.
Lauter
Auto	Über diese Taste stellen Sie Automatische Einstellung ein.
Power	Über diesen Schalter konnen Sie den TFT-Bildschirm ein- bzw. aussalten. Zeigt den Betriebszustand an.
Betriebsanzeige	Blau = Normalbetrieb, Orange = Stand-by Modus

Fehler und mögliche Ursachen

Der Bildschirm zeigt kein Bild:

• Netzversorgung: Das Netzkabel muss fest in der Buchse sitzen und der Netzschalter muss eingeschaltet sein.
• Signalquelle:itte prifen Sie,ob die Signalquelle (Computer o.ä.) eingeschaltet ist und die Verbindungskabel fest in den Buchsen sitzen.
• Bildwiederholfrequenzen: Die aktuelle Bildwiederholfrequency muss für den TFT-Bildschirm geeignet sein.
• Stromsparmodus: Drücken Sie eine beliebige Taste oder bewegen Sie die Maus, um den Modus zu deaktivieren.
• Bildschirmschoner: Ist der Bildschirmschoner des Computers aktiviert, drücken Sie eine Taste der Tastatur oder bewegen Sie die Maus.
• Signalstecker: Wenn Stiftte (Pins) verbogen sind, wenden Sie sichitte an ihren Kundendienst.
• Stellen Sie qültige Werte für ihren TFT-Bildschirm ein.

Das Bild lauft durch oder ist unbeständig:

• Signalstecker: Wenn Stiftte (Pins) verbogen sind, wenden Sie sich an ihren Kundendienst.
• Signalstecker: Die Stecker des Signalkabels mussen fest in den Buchsen sitzen.
• Grafikkarte: Überprüfen Sie, ob die Einstellungen korrekt sind.
• Bildwiederholfrequenzen. Wahlen Sie in ihren Grafikeinstellungen zulässige Werte.
• TFT-Bildschirm-Ausgangssignal. Das TFT-Bildschirm-Ausgangssignal des Computers muss mit den technischen Daten des TFT-Bildschirms übereinstimmen.
• Entfernen Sie störende Geräte (Funktelefone, Lautsprecherboxen etc.) aus der Höhe Ihr's TFT-Bildschirms.
• Vermeiden Sie die Verwendung von Monitorveränderungskabeln.

Farben werden nicht sauber angezeigt:

• Überprüfen Sie die Signalkabelstfte. Wenn Stiftte (Pins) verbogen sind, wenden Sie sich an ihren Kundendienst.
  Regeln Sie die Farbeinstellungen im OSD-Menu nach.
• Vermeiden Sie die Verwendung von Monitorverlängerungskabeln.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Mänglichkeiten einer umwelt- und sachgerechten Entsorgung.

Tip
