BEDIENUNGSANLEITUNG PANDORA MINI KORG

SLAP1-5 (0-500ms), DELAY1-MULTI5 (0-2 sec)

Vermeiden Sie das Aufstellen des Gerats an Orten, an denen

• es direkter Sonneneinstrahlung ausgesetzt ist;
• hohe Feuchtigkeit oder Extremtemperaturesen aufreten können;
• Staub oder Schmutz in große Mengen vorhanden sind;
• das Gerät Erschütterungen ausgesetzt sein kann. - in der Nähe eines Magnetfeldes.

Stromversorgung

Stellen Sie den Netzschalter auf OFF, wenn das Gerrat nicht benutzrt wird. Wenn Sie das Gerrat über einen längeren Zeitraum nicht benutzten, nehmen Sie die Batterien hersa, damit sie nicht auslaufen.

Störeinfüsse auf andere Elektrogeräte

Dierer kan bei in der Nihe aufgestellten Rund-funkempfängern oder Fermsehgräten Empfangsstörungen hervorrußn. Betriebene Sie solche Gerute uinn in einem geeigneten Abstand von dieser Erneugrisn.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Krafaufwand.

Reinigung

Bei auftretender Verschmutzung können Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwendten Sie keinerlei Flüssigreiniger wie beispelsweise Reinigungsbenzin, Verdunnungs- oder Spülmittel. Verwendten Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigten.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Höhe des Gerats auf. Wenn Flüssigkeit in das Gerat gelangt, können Beschäftigung des Gerats, Feuer oder ein elektrischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerat gelangen.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne" auf Ihr Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder der Verpaktung setzen, müssen Sie das Produkt in der vorgeschreibenten Art und Weise entsorgen um Schäden an der menschlichen Gesundheit und der Umwelt zu vermeiden. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekenzezeichnet. In der Höhe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. Cd oder NiCd steth für Cadmium, Pb für Blei und Hg für Quecksilber.

• Alle Produkt- und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer.

WICHTIGER HINWEIS FÜR Kunden

Dieses Produkt wurde unter stronger Beachtung von Spezifikationen und Spannungsforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie thises Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass thises Produkt für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung dieser Produkte in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.itte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

Inhalt

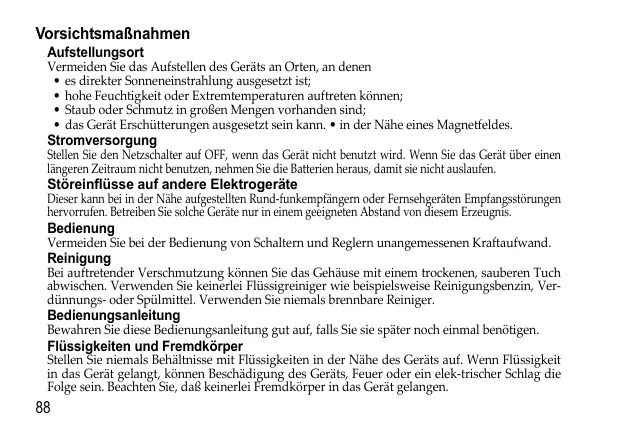

Vorsichtsmaßnahmen 88

Einleitung 91

Hauptmerkmale 91

Einschalten 93

Bedienelemente und Anschlisse .94

LC-Display 97

Herstellen der Anschlusse 99

Ausprobieren (Play-Modus) 100

AuswahleinesProgramms 100

Einstellen der Lautstärke 101

Bypass/Mute 101

Tuner 102

Rhythm-Modus 104

Edit-Modus 105

Anzahl der änderungsbedürftigen Effektseite 106

Editieren eines Effektss 107

Edit-Seiten 108

Utility-Modus 114

Anwahl und Einstellen der Utility-Parameter 114

LadenwerkseitigeingestellterDatum.116

Verbindes des PANDORA mini mit Hrem Computer 117

Verwendung der Editor-Software .. 117

Effektparameterliste 118

DYNA: Dynamik- und Tonabnehmermodelle 118

AMP: Verstärkermodelle 119

CAB:Boxenmodelle 122

MOD:Modulations-& Filtereffektmodelle 122

DLY:Delay-Effektmodelle 125

REV: Halleffektmodell 125

Fehlerische 126

Technische Daten 128

Program name List 214

Rhythm Pattern List 217

Einleitung

Für den Kauf des Korg PANDORA mini Personal Multi Effect Processor möhen wir uns bedanken. Um einen langjährigen problemlosen Betrieb des Gerätes sicherzustellen, sollen den sie desies Bedienungshandbuch lessen und das Produkt korrekt verwenden. Bewahren Sie das Handbuch für den späteren Gebrauch sich auf.

Hauptmerkmale

Das PANDRA mini ist ein vielseitiges Multi-Effekt-Gerät, das eine unglaubliche Reihe von Gitarren/Bass-Verständern und Effekten in einer kompakten Einheit zusammenfasst, die Korgs eigene „REELS" Modeling-Technologie eingestet, um detailierte und kräfigte Modeling-Sounds zu erzeugen.

158 Typen von Effekt-Variationen mit maximal sieben gleichzeitig verwendbaren Effekten.

200 User- und 200 Preset-Programme

(Die Programmnamen finden Sie auf Seite 214.)

'Auto Tuner'-Funktion

Bei Bedarf können Sie Ihr Instrument auch ganz unauffällig (d.h. ohne Tonausgabe) stimmen.

'Rhythm'-Funktion (Die Namen der Rhythmus-Pattern finden Sie auf Seite 217.)

Sie kann eines der 100 Rhythmus-Pattern oder ein Metronom verwenden.

'AUX Pitch'-Funktion

Die Tonhöhe der über die AUX-Buchse empfangenen Signale kann geändert werden.

TAP/TUNER-Taster

Hiermit können Sie die Delay-Verzögerungszeit oder die „Rhythm“-Funktion dem aktuellen Song-Tempo entsprechend einstehen.

Programmwahltaster

Mit den vier Programmwahlstern konnen Sie schnell zwischen den Programmen umschalten.

WasistREMS?

Items (Resonant Structure and Electronic Circuit Modeling System) ist eine von Korg entwickelte Klangformungstechnologie, die den komplexen Charakter und das Verhalten von akustischen und elektrischen Instrumenten wie auch elektronischen Schaltungen in realen Umgebungen prazise nachbildet.

HEIMS simuliert eine Vielzahl von Klangerzeugungscharakteristien: Instrumentenkorper-/gehaue, Lautspeicher und Boxen, akustische Umgebungen, Vakuumröhren, Transistoren, usw.

Einschalten

Öffnen Sie das Batteriefach an der Unterseite des PANDORA mini, indem Sie die Blende in die gezeigte Richtung schiben. Legen Sie eine AA-Alkalibatterie wie in der Abbildung gezeigt ein. Beachten Sie beim Einlagen der Batterie die Polarität.

Batterianzeige

Wenn die Batterie nahezu erschöpf ist, leuchtet die Battery Low-Anzeige (L). Erseten Sie in thisem Falle die Batterie möglichst umgehend. Programme und andere Daten (außer den geele editierten Daten) gehen im Falle eines Batterieaustausches nicht verloren.

Leere Batterien)dürfen nicht im PANDORA mini verbleiben. Wenn Sie eine solche Batterie langere Zeit im Gerat lassen, konnen Fehlfunktionen (z. B. aufgrund einer ausgelaufenen Batterie) auftreten. Sie sollenn Batterien auch entnemen, wenn Sie den PANDORA mini für langere Zeit nicht benutzten.

Geben Sie an, welchen Batterietyp Sie eingelegt haben (siehe S. 115).

Das Gerät kann auch über den USB-Port gespeist werden.

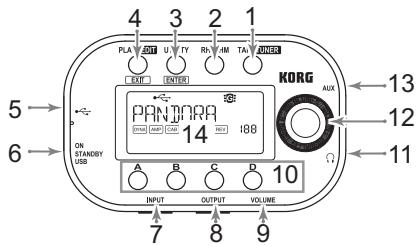

Bedienelemente und Anschlüsse

1. TAP/TUNER-Taster:

Hiermit konnen Sie die Verzügerungszeit des Delay-Effects (siehe S. 110) oder das Tempo für den Rhythm-Modus einstellen (siehe S. 104). Im Play-Modus des PANDORA mini wahren Sie mit thisem Taster den Bypass- oder Mute-Modus und aktivieren gleichzeitig den Tuner (siehe S. 102).

2. RHYTHM-Taste:

Verwenden Sie diese Taste, um in den Rhythm-Modus zu gelangen (siehe S. 104).

3. UTILITY-Taste:

Verwenden Sie diese Taste, um in den Utility-Modus zu gelangen (siehe S. 114).

4. PLAY/EDIT-Taster:

Mit thisem Taster rufen Sie den Play-Modus auf (siehe S. 100). Halten Sie den Taster ca. eine Sekunde gedrückt, um in den Edit-Modus zu wechseln (siehe S. 105).

5. USB-Port:

Dieser Port kann über ein entsprechendes Kabel mit einem USB-Port des Computers verbunden werden. Diese Verbindung erlaubt das Editieren der PANDORA mini-Programme mit der auf ihrem Computer installierten Editor-Software. Wenn Sie das Gerät über ein USB-Kabel mit dem Computer verbinden, erfolgt die Stromversorgung über den USB-Bus.

Nicht alle Computer können jedoch angeschlossene USB-Geräte mit Strom versorgen. Verwendten sie dann eine Batterie oder einen aktiven Hub (d.h. einen Hub mit eigener Stromversorgung).

6. Netzschalter:

Schieben Sie den Schalter in die „STANDBY“-Position, um das Gerät auszuschalten bzw. in die „ON“- oder „USB“-Position, um es einzuschalten.

Wenn das PANDORA mini eine Batterie enthalt, konnen Sie den Schalter in die „ON“-Position schieren. Wenn Sie das PANDORA mini an einen geeigneten USB-Port angeschlossen haben, konnen Sie den Schalter in die „USB“-Position schieren.

1. INPUT-Buchse: Schlieben Sie hier ihre Gitarre (oder ihren Bass) an.
2. OUTPUT-Buchse:

These Buchse muss mit dem Gitarren- oder Bassverträger, dem Mischpult usw. verbunden werden.

1. VOLUME-Regler:

Mit dieser Regler stellen Sie die Lautstärke für die OUTPUT- und Kopfhörerbuchse ein.

1. Programmwahltaster (A, B, C, D):

Den Tastern A-D konnen die 4 am früigsten bereits genütten Programme zugeordnet werden (siehe S. 100). Im Edit-Modus dienen diese Taster zur Anzahl von Effekttypen oder Parametern.

1. Kopfhörerbuchse: Hier kann ein Kopfhörer angeschlossen werden.

12. Datenrad:

Im Play-Modus kann man hiermit Programme wahlen. In den übrigen Modi dient das Rad zum Editieren von Parametern bzw. zum Vornehmen bestimmter Einstellungen.

13. AUX-Buchse:

An diese Buchse kann ein CD- oder MP3-Spieler angeschlossen werden.
14. LC-Display: Siehe Seite 97 und folgende.

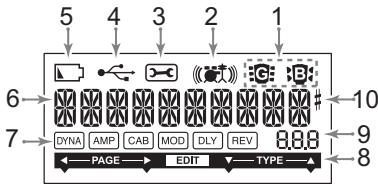

LC-Display

1. Gitarren-/Bass-Symbol:

These Symbole verweisen auf den momentan gewählten Programmtyp.

1. Rhythmussymbol: Dieses Symbol wird im Rhythm-Modus angezeigt.
2. Utility-Symbol: Dieses Symbol wird im Utility-Modus angezeigt.
3. USB-Symbol:

Dieses Symbol wird angezeigt, wenn das PANDORA mini mit einem USB-Port Ihres Computers verbunden ist.

1. Batteriezustandsanzeige:

Dieses Symbol leuchtet auf, wenn die Batteriespannung abfällt.

1. Programm Name/Effekt Typ Anzeige:

Dieser Bereich zeigt Ohnen den Programm Namen oder den Effekt Typ an. Im Bypass oder Mute Modus wird diesefes Feld zur Anzeige des integrierten Stimmgerätes benutzt.

1. Die Effektkette:

Hier werden Sie über den jeweiligen Effektstatus informiert (DYNA, AMP, CAB, MOD, DLY, REV aktiviert/deaktiviert).

1. Änderungsanzeige: Dieses Symbol wird im Edit-Modus angezeigt.
2. Nummern-/Wertanzeige:

Hier werden die aktuelle Programmnummer oder Parameterwerte angezeigt.

Herstellen der Anschlüsse

Schalten Sie alle anzuschliebenden Geräte aus, und stellen Sie die Lautstärke auf das Minimum ein.

• Wenn ein CD-Player oder eine andere Tonquelle an die AUX-Buchse angeschlossen ist, können Sie mit Gitarre oder Bass Mitspielen. Die Lautstärke musst damit aber vom angeschlossenen Gerät geregelt werden.
• Verbinden Sie die OUTPUT-Buchse des PANDORA mini über ein Mono-Audiokabel mit dem Eingang des Gitaren- oder Bassverträkers. Dann wird nur das Signal des linken Kanals (L) ausgegeben.
• Der Ausgangspegel des PANDORA mini und die Klangqualität richten sich entscheidend nach dem verwendenten Kopflörer. Am besten verwenden Sie einen hochwertigen Kopflörer mit niedriger Impedanz (32Ω oder weniger) und einer Empfindlichkeit von mindestens 100dB/mW. In der Regel kann auch der Kopflörer Ihres CD- oder MP3-Players verwendet werden.
• Für die Verbindung des PANDORA mini mit Ihr Computer bereitsigen Sie ein USB-Kabel. Alles Weiterere zur Verbindung des PANDORA mini mit dem Computer finden Sie unter „Anschließen an einen Computer".
• Falls erforderlich, können Sie die mitgelieferten Gummifüsse an der Unterseite des PANDORA mini anbringen.

Ausprobieren (Play-Modus)

Der Play-Modus ist die Betriebsart, in der Sie den PANDORA mini normalerweise verwenden.

AuswahleinesProgramms

Wahlen Sie mit dem Datenrad ein Programm (siehe die Programmübersicht auf S. 214). Der Programmnamen-/Effekttypbereich zeigt den Name des sieses Programms an. In der Nummern-/Wertanzeige erscheidt die Nummer des gewählten Programms. Sie konnen wahlen aus den 200 überschreibenbaren User- (000-199) und den 200 Preset-Programmen (200-399).

Programmwahltaster (A, B, C, D)

Den Tastern A-D konnen vier Programme zugeordnet werden. Das konnen entweder ihre Lieblings-Sounds oder aber die für einen Auftritt bereitsigen Programmse sein. Diese Ansatz erlaubt eine schnelle Anzahl der betreffenden Programmme. Self nach Aufruften des Rhythm- oder Utility-Modus' (außer auf bestimmten Seiten) konnen noch andere Programme gewählt werden.

Mit folgenden Schritten ordnen Sie den Programmwahltastern Programme zu. In this sem Beispiel zeigen wir Ihnen, wie man Taster A ein Programm zuordnet.

1 Wahlen Sie mit dem Datenrad das Programm, das Sie Taster A zuordnen möchten.

2 Halten Sie Taster A ca. eine Sekunde lang gedrückt.

Das LC-Display zeigt „PGM>A" an, um die Programmzufuordnung zu Taster A zu bestätigten.

Einstellen der Lautstärke

Mit dem VOLUME-Regler stellen Sie die Lautstärke für die OUTPUT- und Kopfhörerbuchse ein.

Mit dem „Program Level“-Parameter des Edit-Modus' können Sie zudem für jedem Programm den gewünschten Pegel einstellen (siehe S. 111).

Bypass/Mute

Wenn Sie den TAP/TUNER-Taster umgeführ eine Sekunde lang gestrück halten, werden die Effekte des PANDORA mini umgangen. Das Eingangssignal wird dann ohne Effekte ausgegeben. Die Anzeigen der Effektkette im LC-Display blinken und es wird „BYPASS" angezeigt. Anschließlich wechselt das Gerät in den Tuner-Modus.

Wenn Sie Ihr Instrument unauffällig (d.h. für die Außenwelt unhorbar) stimmen möchten, müssen Sie den TAP/TUNER-Taster ±2 Sekunden lang gedrückt halten. Die Anzeigen der Effektkette im LC-Display blinken dannchnell und es wird ,MUTE" angezeigt. Anschliefsend wechselt das Gerät in den Tuner-Modus.

Um vom Bypass- oder Mute-Modus wieder in den Play-Modus zu wechseln, müssen Sie entweder erneut den TAP/TUNER-Taster oder den PLAY/EDIT-Taster drucken.

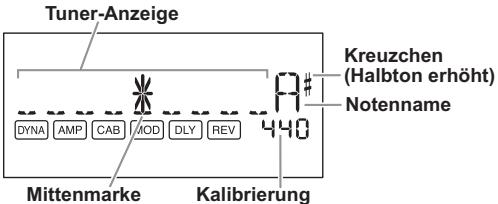

Tuner

Den Tuner aktivieren Sie, indem Sie das Gerät in den Bypass-Betrieb bzw. stumm schalten (,Mute^ )

1 Schlagen Sie eine einzelniche Seite auf ihrer Gitarre oder Ihrhem Bass an. Auf dem LCD werden den Notename und die Kalibrierung angezeigt. Wenn die Tonhöhe über einen Halbton über dem Notennamen liegt, entscheidt rechts oben neben thisem ein Erhöhungszeichen
2 Der Display-Bereich fungiert als Messinstrument zur Anzeige der Tonhöhe. Stimmen Sie alle Saiten Ihr Gitarre oder Ihres Basses derart, dass die Anzeige oberhalb der Mittenmarke leuchtet.

Kalibrierung (Frequenz des Referenztons A)

Sie konnen mit dem Datenrad die Freqenz für den Referenzton A (Kalibriierung) in einem Bereiche zwischen A = 438Hz - 445Hz einstehen. Die Kalibriierungseinstellung wird gespeichert, bis das Gerat abgeschaltet wird. Beim nachsten Einschalten wird die Kalibriierung auf A = 440Hz zurückgesetzt.

Rhythm-Modus

Es stehen 100 Rhythmus-Pattern zur Verfügung (siehe die Rhythmusübersicht auf S.217).

Um den Rhythm-Modus aufzurufen, müssen Sie im Play-Modus (d.h.[weder im Mute,-noch im BypassModus) den RHYTHM-Taster drücken.Das gewähnte Rhythmus-Pattern wird gestartet.Das Rhytmussymbol blinkt im Tempo des gewählten Pattern.

Um die Rhythmuswiedergabe anzuhalten, müssen Sie den PLAY/EDIT-Taster drücken. Damit verlassen Sie den Play-Modus.

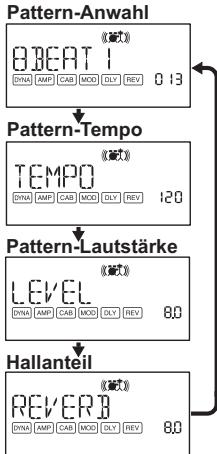

Drucken Sie den RHYTHM-Taster wiederholt, um der Reihe nach folgende Display-Sections aufzurufen: Pattern-Anwahl, Tempo (40-240), Pattern-Lautstärke (0.0-10.0) und Hallanteil (0.0-10.0).

Die angezeigten Einstellungen können mit dem Datenrad geändert werden.

Das Tempo im Rhythm-Modus kann man auch durch wiederholtes Drücken des TAP/TUNER-Tasters einstehen.

Der Halleffekt wird vom gewählten Programm vorgegeben. Wenn das betreffende Programm keinen Hall verwendet bzw. wenn Sie den Hallanteil auf „0“ stellen, wird der Effekt nicht angesprochen.

Die in thisem Modus vorgenommen Einstellungen gehen verloren, wenn Sie das Gerät ausschalten, bevor Sie wieder in den Play-Modus wechseln.

Edit-Modus

In thisem Modus konnen Sie Effekte ein-/ausschalten, andere Effekttypen wahlen, Parameterwerte einstehen und den Name des gewährten Programms ändern.

Wechseln Sie in den Play-Modus und halten Sie den PLAY/EDIT-Taster ± 1 Sekunde lang gedrückt. Die Änderungsanzeige erscheidt (siehe S. 98) und das Gerät wechselt in den Edit-Modus. Im Edit-Modus konnen Sie Programme umbenennen und als User-Programme speichern.

Ein- und

Ausschalten der Effekte

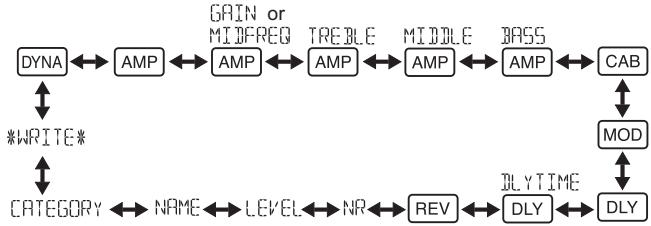

Anwahl der änderungsbedürftigen Effektseite

Wahlen Sie mit Taster A oder B, die Seite, die Sie editieren möhen. Wenn Sie die Effekt-seite wahren, beginnnt die betreffende Anzeige der Effektkette zu blinken (siehe S. 98).

Editieren eines Effektis

Wahlen Sie für jeder Effekt den gewünschten Effekttyp und stellen Sie die Parameter wunschgemäß ein.

Mit dem UTILITY(ENTER)-Taster kann der Effekt abwechselnd ein-/ausgeschaltet werden.

Wenn Sie mit Taster C oder D einen anderen Effekttyp wahlen, wird der betreffende Block automatisch aktiviert, sofern er ausgeschaltet war.

Haben Sie ein bearbeitetes Programm beim Verlassen des Edit-Moduses nicht gespeichert, erkennen Sie die dies am Dezimalpunkt in der Programm-Nummern-Anzeige.

Wenn Sie den Edit-Modus ohne Abspeichern der veränderten Einstellungen verlassen bzw. das Gerät aussalten, fin

den Sie beim nachsten Aufrufen wieder die ursprünglichen Einstellungen vor.

Einzelheiten zu den Effekttypen und -parametern finden Sie in der Effektparameter-liste (S. 118).

Drücken Sie die PLAY/EDIT(EXIT)-Taste, um zum Play-Modus zurückzuschalten.

Edit-Seiten

DyNA Aufrufen und Einstellen der Parameter des Dynamikeffeks und Tonabnehmermodells

Wahlen Sie mit den Tastern C und D einen Effekt.
Stellen Sie mit dem Datenrad den Parameterwert ein.

AMP Anwahl eines Verstärkermodells

Wahlen Sie mit den Tastern C und D einen Effekt. Das Datenrad ist hier nicht belegt.

Wenn Sie ein Gitarrenmodell wahren, wird „Gt" im Nummern-/Wertbereich angezeigt. Wenn Sie ein Bass-modell wahren, wird „bA" im Nummern-/Wertbereich angezeigt.

[AMP]Pegelanhebung [GAIN] (d.h. Verzerrungsintensität) und Mittenfrequenz [MIDFREQ] des gewährten Verständerkormodells

Die Taster C und D sind hier nicht belegt.
Stellen Sie mit dem Datenrad den Wert ein.

AMP Pegel der hohen Frenquen zur das gewähte Verstärkermodell

Die Taster C und D sind hier nicht belegt.

Stellen Sie mit dem Datenrad den Wert ein.

[AMP] Pegel der Mittenfrequenzen für das gewährte Verstärkermodell

Die Taster C und D sind hier nicht belegt.

Stellen Sie mit dem Datenrad den Wert ein.

[AMP] Pegel der Bassfrequenzen für das gewährte Verstärkermodell

Die Taster C und D sind hier nicht belegt.

Stellen Sie mit dem Datenrad den Wert ein.

CAB Anwahl und Einstellen der Parameter fur die Boxensimulation

Wahlen Sie mit den Tastern C und D einen Effekt.

Stellen Sie mit dem Datenrad den Parameterwert ein.

Wenn Sie eine Gitarrenbox gewählt haben, wird im Wertebereich ±1 Sekunde lang „Gt" angezeigt. Im Falle einer Bassbox wird stattdessen „bA" angezeigt.

MOD Aufrufen und Einstellen der Parameter des Modulations- und Filtereffektmodells

Wahlen Sie mit den Tastern C und D einen Effekt.
Stellen Sie mit dem Datenrad den Parameterwert ein.

DLY Anwahl eines Delay-Effektmodells

Wahlen Sie mit den Tastern C und D einen Effekt.
Stellen Sie mit dem Datenrad den Parameterwert ein.

DLY Verzögerungszeit des gewählten Delay-Effektss

Die Taster C und D sind hier nicht belegt.
Stellen Sie mit dem Datenrad den Wert ein.
SLAP1-5 (0-500ms), DELAY1-MULTI5 (0-2sec)

Die Delay-Verzögerungszeit kann man auch durch wiederholtes Rücken des TAP/TUNER-Tasters einstellen.

Wenn Sie eine „SLAP1" „SLAP5"–Einstellung gewählt haben, wird das Zeitinterval von zwei aufeinander folgenden Betätigungen des TAP/TUNER-Tasters durch vier geteilt.

Anwahl eines Reverb-Effektmodells

Wahlen Sie mit den Tastern C und D einen Effekt.

Stellen Sie mit dem Datenrad den Parameterwert ein.

Einstellen der Rauschunterrückung

Die Taster C und D sind hier nicht belegt.

Stellen Sie mit dem Datenrad den Wert ein. (0.0-10.0)

Via Drehregler stellen Sie das Maß der Rauschunterdrückung ein. Je higher der Wert,esto stärker die

Rauschunterrückung. Normalerweise sollen Sie eine Einstellung wahlen, bei der Sie bei leicht abgedämpften Saiten kein störendes Rauschen horen.

Einstellen des Programm-Pegels

Die Taster C und D sind hier nicht belegt.

Stellen Sie mit dem Datenrad den Wert ein. (0.0-10.0)

Umbenennen des Programms

Wahlen Sie mit Taster C oder D die Position, der Sie ein anderes Zeichen zuordnen möhen.

Wahlen Sie mit dem Datenrad ein Zeichen.

Die Programmnamen können maximal 10 Zeichen enthalten.

Es stehen folgende Zeichen zur Verfugung:

Anwahl des Programmtypsymbols

Die Taster C und D sind nicht belegt.

Wahlen Sie mit dem Datenrad das Gitarren- oder Bass-Symbol.

WRITE (Speichern)

Hier können Sie ein editierten oder neu erstelltes Programm speichern. Wahlen Sie mit dem Datenrad den gewünschten Speicherplatz aus (nur User-Programme). Der Name des Programms, welche zur Zeit auf dem selektierten Speicherplatz vorhanden ist, wird kurz im Display angezeigt. Wenn Sie den Speichervorgang abrechen都会, betäglichen Sie dieA(B)-Taste, um eine andere Displayseite aufzurufen.

Wenn Sie die UTILITY(ENTER)-Taste betätigten, wird das editierte Programm gespeichert. Nach Ende des Speicher

vorgangs entscheid im Display für etwa eine Sekunde die Meldung „COMPLETED".

Bevor Sie ein editiertes Programm speichern, vergewissern Sie sich, daß Sie nicht versehentlich ein wichtiges Programm überschreiben, welches unter der selektierten Speichernummer vorhanden ist, da die vorhandenen Programmdaten überschieben werden und verloren gehen.

Esistnichtmoglich,alsSpeicherplatzein Preset-Programm(200-399)zuzelecttieren.

Utility-Modus

In this modus konnen Sie die Display-Beleuchtung, das AUX pitch und andere Parameter einstellen.

Drucken Sie im Play-Modus den UTILITY-Taster.

Das Utility-Symbol erscheint und das Gerät wechseln in den Utility-Modus.

Anwahl und Einstellen der Utility-Parameter

Drücken Sie den UTILITY-Taster wiederholt, um die benötigte Seite aufzurufen.

Stellen Sie mit dem Datenrad den Wert der angezeigten Parameter ein.

Drücken Sie den PLAY/EDIT-Taster, um in den Play-Modus zu wechseln, wenn Sie die Einstellungen nicht übernehmen möhen.

Alle in thisem Modus vorgenommen Änderungen bleiben beim Ausschalten des Instruments erhalten.

AUX pitch

Solange thesee.
Buchse empfangene Audiosignal um 1 Oktave更高的iefer transponiert werden: Die Änderung erfolgt in 10-CentSchritten (bis zu 3 Halbtone更高的iefer) und danach (d.h. mehr als 3 Halbtone) in Halbtonschritten (d.h. 100 Cent).

Das an der AUX-Buchse anliegende Signal wird in Mono ausgegeben.

LCD-Rückbeleuchting ein/aus

Verwenden Sie den Wert-Encoder, um die Rückbeuch-tung ein- bzw. auszuschalten.

Wenn Sie das PANDORA mini mit Batterien betrieben, ist die Batriedsauer kürzer, wenn die Rückbeleuchting eingeschalter ist.

Angabe des Batterietypes

Geben Sie hier an, welchen Batterietyp Sie einlegegt haben, wenn Sie Wert legen auf eine möglich genaue Anzeige der Restlaufzeit. Wahlen Sie „AL“ für eine Alkalibatterie bzw. „nH“ für eine NiMH-Batterie.

Laden werkseitig eingestellter Daten

So laden Sie die vorher geladenen Daten. Hierdurch werden die werkseitig eingestellen Effektprogramme, Rhythmu Modus und Utility-Modus-Einstellungen geladen.

Beachten Sie, dass beim erneuten Laden der werseitigen Programme die Anwenderprogramme und alle beim Ausschalten gespeicherten Einstellungen überschreiben werden.

1 Schalten Sie das Gerät ein, während Sie die RHYTHM-Taste und den A-Taste gedrückt halten.
2 Wenn das Display „PX MINI“ anzeigt, müssen Sie alle Taster freigeben. Auf dem LCD entscheidt die Frage „RELOAD?"( „Erneut laden?").
3 Drücken Sie die UTILITY(ENTER)-Taste. Auf dem Display wird für kurze Zeit „RELOAD", „VERIFY" und „COMPLETED" angezeigt, und die werkseitig eingestellten Programme werden erneut in den Anwenderprogrammbereich geladen. Anschließlich entscheidiert eschweit die Einschalten-Ansicht.

Wenn Sie sich entscheiden, nicht neu zu laden, drücken Sie die PLAY/EDIT(EXIT)-Taste, während die Anzeige „RELOAD?“ noch erscheint. Die werkseitigen Programme

werden dann nicht neu geladen; die normale Einschalten-Ansicht erscheint, und das PANDORA mini ist im Play-Modus.

Schalten Sie das Gerät niemals während des Neuladen-Vorgangs aus.

Verbinden des PANDORA mini mit Ihr dem Computer

Wenn Sie das PANDORA mini an einen USB-Port Ihres Computers anschließen, konnen Sie die Programme auch mit der dort installierten Editor-Software editieren.

Verwendung der Editor-Software

Installieren Sie die Editor-Software und den Korg USB-MIDI-Treiber, wenn Sie die Programme des PANDORA miniigeria auf dem Computer editieren und verwaltenen.

Den Korg USB-MIDI-Treiber und das Editor-Programm stehen auf der Korg-Webpage zum Download bereit: http://www.korg.com/. Hinweise zur Arbeit mit dem Editor finds Sie in der beiliegenden Bedienungsansleitung.

Effektparameterliste

DYNA: Dynamik- und Tonabnehmermodelle

Die mit einem Sternchen (*) markierten Einträge verweisen auf Effekte für Bassgitarre.

C, D-Tasten (TYPE ▲, ▼)	Datumrad
COMP	Empfindlichkeit. (1.0–10.0)
DYNAEXC	Empfindlichkeit. (0.0–10.0)
VOX WAH	Einstellung der Pedalposition. (1.0–10.0)
WAHUP1, WAHUP2, WAHDWN1, WAHDWN2	Empfindlichkeit. (0.0–10.0)
SLOWATK	Einstellung der Anschlageschwindigkeit. (1.0–10.0)
OCTAVE	Effektpegel (0.0–10.0)
RING	Einstellung der Freqenz. (1.0–10.0)
RINGUP, RINGDWN	Empfindlichkeit. (0.0–10.0)
AC SIM, HUM>SGL, SGL>HUM, HF TONE, PHASOUT	Klang-Regler. (0.0–10.0)
COMP2*	Empfindlichkeit. (1.0–10.0)
LIMITER	Gibt das Kompression sverhältnis an. (0.0–10.0)
B OD*, B DIST*, B FUZZ*	Verzerrungsgrad. (1.0–10.0)
C, D-Tasten (TYPE ▲, ▼)	Datenrad
PREAMP1*, PREAMP2*, BALANCE*	Klang-Regler. (0.0–10.0)
LOWCUT*	Einstellung der Freqenz. (0.0–10.0)
FRETLES*	Klang-Regler. (0.0–10.0)

AMP: Verstärkermodelle

Wenn Sie einen Kopföher verwenden oder das Ausgangssignal direkt aufnehmen möhen, sollenen Sie außer dem Veränderk. auch ein passendes Boxemodell wahren. Die mit einem Sternchen (*) markierten Einträge verweisen auf Effekte von Bassgitarre.

Wenn Sie „SYNTH" als Effekttyp wahlen, können Sie mit dem Datenrad die Filterintensität und die Abklingrate sowie die gewünschte Wellenform wahren (S. 120).

C, D-Tasten (TYPE ▲, ▼)	WERT (Datum) auf den Parameterseiten
BTQ CLN, BTQ OD, TWD1X12, TWD4X10, BLK2X12, AC15, AC30, AC30TB, UKBLUES, UK '70S, UK '80S, UK MDN, US HI-G, US MDN, FUZZ	Nicht belegt, wenn der Typ angezeigt wird. <GAN>: Verzerrungsgrad. (0.0–10.0) <TREBLE>: Höhen. (0.0 – 10.0) <MIDDLE>: Mittenbereich. (0.0 – 10.0) <BASS>: Bass. (0.0 – 10.0)
C, D-Tasten (TYPE ▲, ▼)	WERT (Datumad) auf den Parameterseiten
VALVE*, VALVE2*, CLASSIC*, SCOOPED*, LA STUD*, GOLDPNL*, JAZZ*	Nicht belegt, wenn der Typ angezeigt wird. <MITDFREQ>: Mittenfrequenz. (1-5) <TREBLE>: Höhen. (0.0 - 10.0) <MIDDLE>: Mittenbereich. (0.0 - 10.0) <BASS>: Bass. (0.0 - 10.0)
STUDIO*, AC100*, UKMAJOR*	Nicht belegt, wenn der Typ angezeigt wird. <GAN>: Verzerrungsgrad. (0.0 - 10.0) <TREBLE>: Höhen. (0.0 - 10.0) <MIDDLE>: Mittenbereich. (0.0 - 10.0) <BASS>: Bass. (0.0 - 10.0)
SYNTH	siehe Synth-Tabelle

Synthesizer-Parameter

THRESHOLD

Einstellung der Synth-Empfindlichkeit in Abhängigkeit von der Lautstärke des Gitarren/Bass-signal. (1.0-10.0)

OSC TYPE	0: Sägezahn, 2 Oktaven tiefer	1: Sägezahn, 1 Oktave tiefer.
	2: Sinus, 1 Oktave tiefer.	3: Sägezahn.
	4: Sinus	5: Sägezahn, 1 Oktave höher.
	6: Sinus, 1 Oktave höher.	7: Sinus, 2 Oktaven höher.
	Die Oszillatoren 8–15 entsprechen den Oszillatoren 0–7 mit Portamento.
VCF	Einstellung VCF-Ansprache (VCF = Voltage Controlled Filter).0.0–4.7 = positiv (+); 5.0–10.0 = negativ (-); 5.0 = Sinuswellen-Osillator.
SYN LVL	Lautstärkeeinstellung Synth-Signal. (0.0–10.0)

Der Synthesizer-Effekt eignet sich nur für Einzelnoten. Wenn Sie Akkorde spielen, lassst das Ergebnis bestenfalls zu wünschen übrig.

Wenn Ihr Instrument nicht sauber gestimmt ist, erzielen Sie wahrscheinlich nicht das gewünschte Ergebnis. Stimmen Sie Ihr Instrument bei Bedarf also ernut.

Wenn eine unschöne Verzerrung auftritt, müssen Sie den „SYN LVL“-Wert verrin-gern.

CAB:Boxenmodelle

Die mit einem Sternchen (*) markierten Einträge verweisen auf Effekte für Bassgitarre.

C, D-Tasten (TYPE ▲, ▼)	Datumrad
1X8TWD, 2X10BLK, 4X10TWD, 1X12TWD, 1X12VOX, 2X12BLK, 2X12VOX, 4X12VOX, 4X12CLS, 4X12MDN, 4X12VIN, LA 4X10*, MDN4X10*, MTL4X10*, CLS8X10*, UK 4X12*, STU1X15*, JAZ1X15*, AC 2X15*, US 2X15*, UK 4X15*, LA 1X18*, COMBI*	Presence: Höhenregelung. (0.0–10.0)

MOD: Modulations- & Filtereffektmodelle

C, D-Tasten (TYPE ▲, ▼)	Datumrad
CHORUS1, CHORUS2, FLANGER1, FLANGER2, FLANGER3, FLANGER4, PHASER1, PHASER2, PHASER3	Einstellung der Modulationsgeschwindigkeit. (0.10–10.0 [Hz])
U-VIBE1, U-VIBE2, TREM1, TREM2, TREM3	Einstellung der Modulationsgeschwindigkeit. (1.0–10.0 [Hz])
AT PAN1, AT PAN2	Modulationsgeschwindigkeit. (0.10–10.0 [Hz])
C, D-Tasten (TYPE ▲, ▼)	Datum
ROTARY1	Modulationsgeschwindigkeit. (1.0-10.0 [Hz])
ROTARY2, ROTARY3	Einstellung des Umschaltpegels für die Rotorgeschwindigkeit. (1.0-10.0)
PITCH1, PITCH2, PITCH3	Stärke der Tonohöhenverschiebung. (-24, -17, -12-01, -d, d, 01-12, 19, 24) (d=Verstimmung)
MAJ3UP, MAJ3DWN, MIN3UP, MIN3DWN, PER4TH, PER5TH, MAJ6TH	Die Grundtonart muß spezifiziert werden (C, C#, A#, B).
FEEDBK1, FEEDBK2, FEEDBK3, FEEDBK4	Einstellung des Effektpegels (0.0-4.7). Einstellung der Vibratointensität (5.0-10.0).
FILTER	Einstellung der Frequenz. (1.0-10.0)
FILTUP1, FILTUP2, FILTDN1, FILTDN2, TALK1, TALK2, TALK3, TALK4	Einstellung der Empfindlichkeit. (0.0-10.0)
RANDOM1, RANDOM2, RANDOM3, RANDOM4	Einstellung der Modulationsgeschwindigkeit. (0.10-10.0 [Hz])

Der „Intelligente Pitchshifter“

Der intelligente Pitchshifter (MAJ3UP-MAJ6TH) erzeugt musikalisch passende Harmonien durch eine Varierung der Tonhohenverschiebung im Verhältnis zu gesehalten den Note und Tonart. Wenn Sie beispelweise einen Pitchshifter selektieren, der die Harmonie „große Terzhigher" erzeugt (MAJ3UP), wird die Tonhohenverschiebung automatisch je nach gespielter Note zwischen einer einzelnen Terz (drei Halbstönen) und einer große Terz (vier Halbstönen) variieren.

• Wenn MAJ3UP mit der Grundtonart C verwendt wird:

Die Tonhöhe wird in (Klammern) angezeigt.

Das PANDORA mini bietet sieben verschiedene Typen des intelligenten Pitchshifters mit den Intervallen Terz (3), Quarte (4), Quinte (5) und Sext (6). Bei der Terz können Sie auswahlen, ob eine petite Terz (Molltonart) oder eine große Terz (Durtonart) erzeugt werden, und ob der erzeugte Ton tiefer oderHigher als der Originalion liegen soll.

Wenn Ihr Instrument nicht korrekt gestimmt ist, können die Ergebnisse dieser Effektis unsauber klingen. Stimmen Sie in thisem Fall Ihr Instrument neu.
Der intelligente Pitchshifter arbeitet nur korrekt, wenn Sie einzeln Noten spielien. Der Effekt ist nicht für Akkorde verfügbar

DLY: Delay-Effektmodelle

Die einzelnen Delay-Typen (1, 2, 3, 4 und 5) untersenden sich u.a. in Bezug auf ihre Feedback-Werte.

C, D-Tasten (TYPE ▲, ▼)	Datenrad
SLAP1, SLAP2, SLAP3, SLAP4, SLAP5, DELAY1, DELAY2, DELAY3, DELAY4, DELAY5, PPDLY1, PPDLY2, PPDLY3, PPDLY4, PPDLY5, ECHO1, ECHO2, ECHO3, ECHO4, ECHO5, MULT11, MULT12, MULT13, MULT14, MULT15	Effektpegel. (0.0–10.0)

Die Verzogerungszeit kann auf der nachsten Seite (,DLYTIME^ ) mit dem Datenrad eingegeben werden. Für SLAP1'' - ,5'' betragt die maximale Verzogerungszeit 500ms. Bei ,DELAY1'' - ,MULTI5'' kann sie bis zu 2sec betragen.

Die Delay-Verzogerungszeit kann man auch durch wiederholtes Drücken des TAP/TUNER-Tasters einstellen. Wenn Sie eine „SLAP1" - „5" - Einstellung gewählt haben, wird das Zeitintervall von zwei aufeinander folgenden Betätigungen des TAP/TUNER-Tasters durch vier geteilt.

REV: Halleffektmodell

C, D-Tasten (TYPE ▲, ▼)	Datenrad
DRYAIR, WETAIR, ROOM1, ROOM2, PLATE1, PLATE2, HALL1, HALL2, SPRING1, SPRING2	Effektpegel. (0.0–10.0)

Fehlersuche

Wenn das PANDORA mini nicht wie erwartet Funktioniert, überprüfen Sieitte zuerst die folgenden Punkte..

Das Gerat laßt sich nicht einschalten.

• Haben Sie eine Batterie einlege? Alternatively: Haben Sie das USB-Kabel ordnungsgemäß angeschlossen?

Keine Klange hörbar

• Sind Ihr Gitarre, Ihr Veränderer und/oder Ihr Kopfhörer an die richtigen Buchs-ungen angeschlossen?
• Ist Ihr Verständiger eingeschaltet und richtig eingestellt?
• Ist eventuell ein Kabel defect?

Wenn Sie im angeschlossenen Kopfhörer wohl etwas horen, liegt das Problem wahrscheinlich hinter dem Ausgang dieser Geräts.

• Vielleicht haben Sie den Programmpegel auf „0" oder einen niedrigen Wert gestellt.

• Vielleicht haben Sie den VOLUME-Regler auf einen niedrigen Wert gestellt.

• Ist das PANDORA mini stummgeschaltet?
  Wenn alle Effekte ausgeschaltet sind, verschwindet die Effektketten-Anzeige und die Bypass- und Stummschaltung ist auf dem LCD Display nicht mehr erkennbar.

• Ist die Lautstärke Ihres Instruments zurückgedreht?

Die Lautstärke des an den AUX-Eingängen angeschlossenen Geräts ist zu hoch oder niedrig, oder das Signal ist überhaupt nicht zu horen.

• Stellen Sie die Ausgangslautstärke am angeschlossenen Gerät ein.

Verbinden Sie das Gerät über den Kopfhörerausgang (statt über die Summenausgänge) mit dem PANDORA mini.

Das Signal scheint nicht mit Effekten bearerbeitet zu werden.

• Überprüfen Sie, ob die „Bypass" - oder „Tuner" - Meldung angezeigt wird.
• Werden die gewünschten Effekte im selektierten Programm verwendet?

O Der Tuner Funktioniert nicht.

• Ist im Play-Modus die Bypass- oder Stummschaltung aktiviert?

Technische Daten

Effektvariation: 158 Effektvariationstypen (maximal 7 Effekte gleichzeitig erzeugbar)

Programmanzahl User-Programme: 200, Preset-Programme: 200

Eingang:Guitar/Bass INPUT (1 / 4^ jack),AUX (mini stereo jack)

Ausgang: Line OUTPUT(1/4" jack), PHONES(mini stereo jack)

Tuner-Sektion Erkennungsbereich: 27,5Hz - 2.093Hz (A0-C7)

Kalibrierung: A = 438 - 445Hz

Rhythm-Sektion Nummer des Musters: 100

Tempo: 40-208 BPM

Stromversorgung: Eine AA-Alkalitrockenzelle oder aufladbare NiMH-Batterie, Stromversorgung über den USB-Bus

Batterielaufzeit: Alkalibatterie/aufladbare NiMH-Batterie (1900mAh) ±5 Stunden (Al) bzw. 6 Stunden (NiMH) im Dauerbetrieb (Display-Beleitung aus) ±3 Stunden (Al) bzw. 4 Stunden (NiMH) im Dauerbetrieb (Display-Beleitung an)

Abmessungen (BxTxH): 88 × 56 × 30mm (not including protrusions)

Gewicht: 80g (ohne Batterien)

Im Lieferumfang enthalten: AA-Alkalibatterien zur Funktionsprüfung, Bedienungsanleitung, Gummifüsse

• Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

Precauciones

Ubicación
