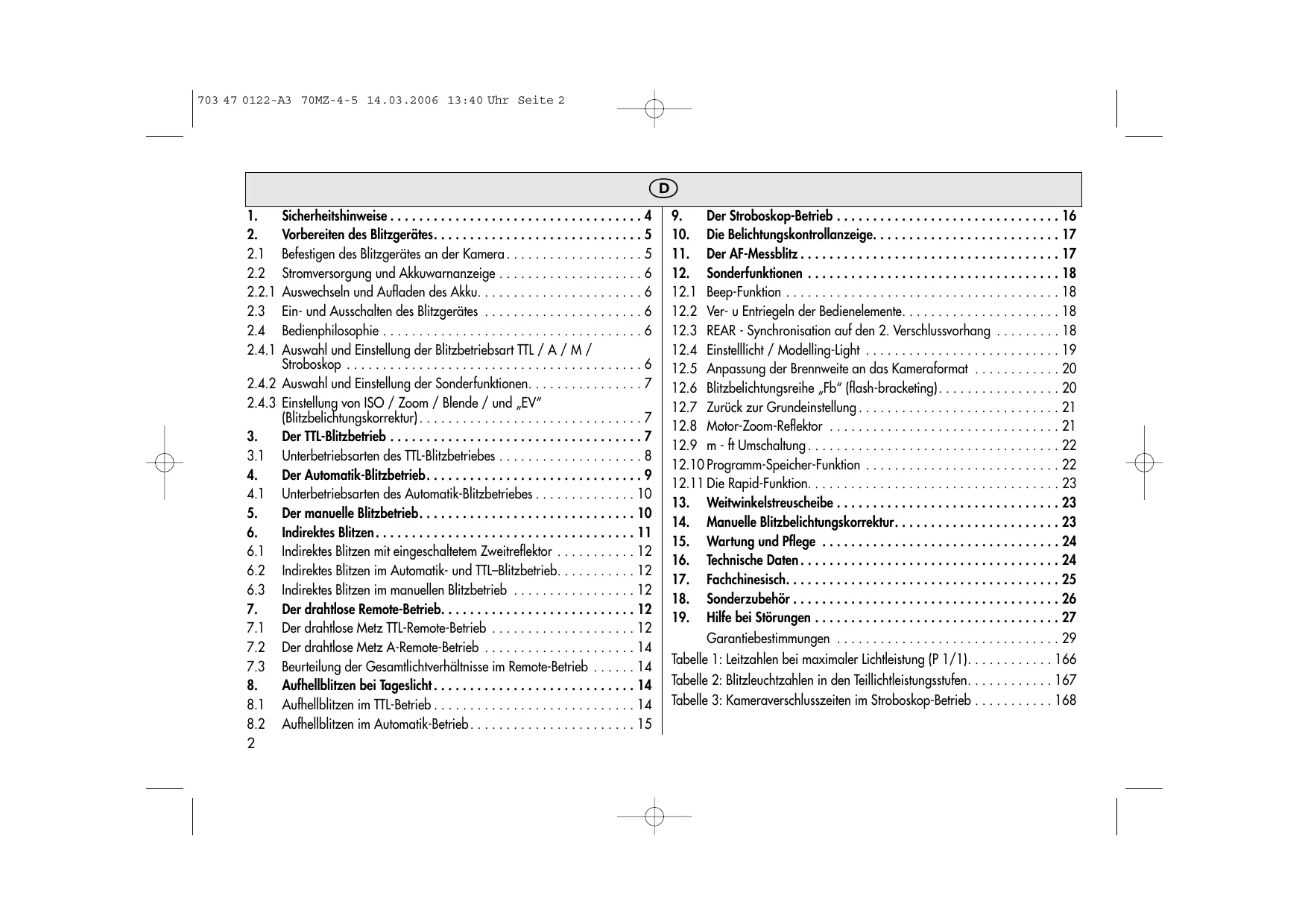

BEDIENUNGSANLEITUNG MECABLITZ 70 MZ 4-5 METZ

1. Sicherheitschinweise 4
2. Vorbereiten des Blitzgerätes. 5
   2.1 BefestigendesBlitzgerätesan derKamera. 5
   2.2 Stromversorgung und Akkuwaranzeige 6
   2.2.1 Auswechseln und Aufladen des Akku. 6
   2.3 Ein- und Ausschalten des Blitzgerätes 6
   2.4 Bedienphilosophie 6
   2.4.1 Auschwitz und Einstellung der Blitzbetriebsart TTL / A / M / Stroboskop 6
   2.4.2 Auswahl und Einstellung der Sonderfunktionen. 7
   2.4.3 Einstellung von ISO / Zoom / Blende / und „EV" (Blitzbelichtungskorrektur). 7
3. Der TTL-Blitzbetrieb 7
   3.1 Unterbetriebsarten des TTL-Blitzbetriebes 8
4. Der Automatik-Blitzbetrieb. 9
   4.1 Unterbetriebsarten des Automatik-Blitzbetriebes 10
5. Der manuelle Blitzbetrieb. 10
6. Indirektes Blitzen 11
   6.1 Indirektes Blitzen mit eingeschalteten Zweitreflektor 12
   6.2 Indirektes Blitzen im Automatik- und TTL-Blitzbetrieb. 12
   6.3 Indirektes Blitzen im manuellen Blitzbetrieb 12
7. Der drahtlose Remote-Betrieb. 12
   7.1 Der drahtlose Metz TTL-Remote-Betrieb 12
   7.2 Der drahtlose Metz A-Remote-Betrieb 14
   7.3 Beurteilung der Gesamlichtverhältnisse im Remote-Betrieb 14

8. Aufhellblitzen bei Tageslicht 14
   8.1 Aufhellblitzen im TTL-Betrieb 14
   8.2 Aufhellblitzen im Automatik-Betrieb 15
   2

9. Der Stroboskop-Betrieb 16

10. Die Belichtungskontrollanzeige. 17
11. Der AF-Messblitz 17
12. Sonderfunktionen 18
    12.1 Beep-Funktion 18
    12.2 Ver- u Entriegeln der Bedienelemente. 18
    12.3 REAR - Synchronisation auf den 2. Verschlussvorhang 18
    12.4Einstellicht/Modelling-Light 19
    12.5 Anpassung der Brennweite an das Kamerafornat 20
    12.6 Blitzbelichtungsreihe „Fb" (flash-bracketing). 20
    12.7 Zurück zur Grundeinstellung 21
    12.8 Motor-Zoom-Reflektor 21
    12.9 m- ft Umschaltung 22
    12.10Programm-Speicher-Funktion 22
    12.11 Die Rapid-Funktion 23
13. Weitwinkelstreuschibe 23
14. Manuelle Blitzbelichtungskorrektur 23
15. Wartung und Pflege 24
16. Technische Daten 24
17. Fachchinesisch. 25
18. Sonderzubehör 26
19. Hilfe bei Störungen 27

Garantiebestimmungen 29

Tabelle 1: Leitzahlen bei maximaler Lichtleistung (P 1/1). 166
Tabelle 2: Blitzleuchtzahlen in den Teillichtleistungsstufen. 167
Tabelle 3: Kameraverschlusszeiten im Stroboskop-Betrieb 168

Vorwort

Vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben. Wir freuen uns, Sie als Kunde begrüben zu führen.

Natuürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zunehmen. Es loht sich aber, die Bedienungsanleitung zulesen, Denn nur so lernen Sie, mit dem Gerät problemlos umzugehen.

Schlagen Sieitte auch die Bildseite des Umschlags am Ende der Anleitung auf.

Dieses Blitzgerät ist geeignet für:

• alle Kameras mit Blitzschuh und Mittenkontakt.
• alle Kameras mit Blitzschuh ohne Mittenkontakt, unter Verwendung eines Synchronkabels (siehe Sonderzubehr).
• Systemkameras. Die optimale Anpassung an ihre System-Kamera erreichen Sie durch die Verwendung eines SCA-3xx2- bzw. 3xx-Adapters. Welchen Adapter Sie für ihre Kamera benötigten, entnahme den Sieitte der beiliegenden SCA-Tabelle. Hier konnen Sie auch die jeweiligen Blitzsonderfunktionen erkennen, die das System dann ausfuhrt.

Übersicht der Betriebsarten und Sonderfunktionen

70 MZ-... mit SCA 3xx2-Adapter:
Beim Betrieb eines mecablitz 70 MZ-... mit einem SCA-Adapter 3xx2 sind zahlreiche zusätzliche Blitz-Sonderfunktionen verfügbar. Es werden nahezu alle der derzeit besteht den Blitzsonderfunktionen namhafter Kamerahersteller unterstützt! Die Verfügbarkeit der einzelnen Sonderfunktionen hängt jedoch vom jeweiligen Kamerasystem (Kamerahersteller) und dem speziellen Kameratyp ab. Nähere Informationen finden Sie in der SCA-Ubersichtstabelle, bzw. den einzelnen SCA-Adapter-Bedienungsanleitungen!

• TTL-Blitzbetrieb1)
  -Metz-TTL-Remote-Betrieb1)
• Nikon Matrixgesteuerter Aufhellblitzbetrieb1)

• Nikon 3D-Multi-Sensor-Aufhellblitzbetrieb1)

• Manueller Blitzbetrieb mit Teillichtleistungen

• Automatik-Blitzbetrieb
• Metz Automatik-Remote-Betrieb
• Stroboskop-Betrieb (mit 70 MZ-4 nicht möglich)
  Manuelle Blitzbelichtungskorrektur im TLI)- und A-Betrieb
  Blitzbelichtungsreihen Fb im TTL1)- und A-Betrieb (mit 70 MZ-4 nicht möglich)
  Synchronisation auf den 1. oder 2. Verschlussvorhang
  Autom. Motor-Zoom-Steuerung
  Autom. AF-Messblitzsteuerung
  Autom. Blitzreichweitenanzeige
  Autom. Blitzzynchronzeitsteuerung
  Blitzbereitschaftsanzeige im Kamasucher
  Belichtungskontrollanzeige im Kamerasucher
  Zündungssteuerung (Pentax, Minolta)
  Vorblitz gegen rote Augen (Nikon)
  Einstellicht-Funktion (mit 70 MZ-4 nicht möglich)

1) nur möglich, wenn von Kamera Unterstützung

70 MZ-... mit SCA 300-Adapter:
Beim Betrieb des mecablitz mit einem SCA 300-Adapter sind die zusätzlichen Blitz-Sonderfunktionen eingeschränkt! Die Verfügbarkeit der einzelnen Sonderfunktionen hangt hier vom jeweiligen Kamerasystem (Kamerahersteller) und dem speziellen Kameratyp ab. Nähere Informationen finden Sie in der SCA-Übersichtstabelle bzw. den einzelnen SCA-Adapter-Bedienungsanleitungen!

• TTL-Blitzbetrieb1)
  -Metz-TTL-Remote-Betrieb1)
• Manueller Blitzbetrieb mit Teillichtleistungen
• Automatik-Blitzbetrieb
• Metz Automatik-Remote-Betrieb
• Stroboskop-Betrieb (mit 70 MZ-4 nicht möglich)
  Manuelle Blitzbelichtungskorrektur im A-Betrieb
  Blitzbelichtungsreihen Fb im A-Betrieb (mit 70 MZ-4 nicht möglich)
  Autom. Blitzzynchronzeitsteuerung
  Blitzbereitschaftsanzeige im Kamerasucher
  Belichtungskontrollanzeige im Kamerasucher
  Einstellicht-Funktion (mit 70 MZ-4 nicht möglich)

1) nur möglich, wenn von Kamera Unterstützung.

70 MZ-.. mit Standardfuß 301 (Steuerung nur über Mittenkontakt oder Synchronkabel):

• Manueller Blitzbetrieb mit Teillichtleistungen

• Automatik-Blitzbetrieb

• Metz Automatik-Remote-Betrieb

• Stroboskop-Betrieb (mit 70 MZ-4 nicht möglich)
  Manuelle Blitzbelichtungskorrektur im A-Betrieb
  Blitzbelichtungsreihen Fb im A-Betrieb (mit 70 MZ-4 nicht möglich)
  Einstellicht-Funktion (mit 70 MZ-4 nicht möglich)

1. Sicherheitshinweise

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen!
• In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden! EXPLOSIONSGEFAHR!
• Auto-, Bus-, Fahrrad-, Motorrad-, oder Zugfahrer etc. niemals während der Fahrt mit einem Blitzgerät fotografieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!
• Losen Sie in unmittelbarer Höhe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhautschädigung führen und schwere Sehstörungen verursachen - bis hin zur Blindheit!
• Nur die in der Bedienungsanleitung bezeichneten und zugelassene Stromquellen verwenden!
• Batterien/Akkus nicht übermögiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen!
• Verbrauchten Akku nicht ins Feuer werfen!
• Aus verbrauchten Batterien kann Lauge austreten, was zur Beschädigung der Kontakte führt. Verbrauchte Batterien deshalb immer aus dem Gerät entnahmen.
• Trockenbatterien)durfen nicht geladen werden.
• Blitz- und Ladegerät nicht Tropf- und Spritzwasser aussetzen!
• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschuhfach des Autos aufbewahren!

• Beim Auslösen eines Blitzesarf sich kein lichtundurchlüssiges Material unmittelbar vor oder direkt auf der Reflektorscheibe befinden. Die Reflektorscheibearf nicht verunreinigt sein. Bei Nichtbeachtung kann es, durch die hohe Energie des Blitzliches, zu Verbrennungen des Materials bzw. der Reflektorscheibe führen.

• Nach mehrfachem Blitzen nicht die Reflextorscheibe berühren. Verbrennungsgefahr!

• Blitzgerät nicht zerlegen! HOCHSPANNUNG! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.
• Bei Serienblitzaufnahmen mit voller Lichtleistung und den kurzen Blitzfolgezeiten des NC-Akku-Betriebes ist darauf zu achten, dass beim 70 MZ-4 nach jeweils 15 Blitzen eine Pause von mindestens 10 Minuten eingehalten wird. Somit vermeiden Sie eine Überlastung des Gerätes.
• Lüftungsschlitze und Ansaugöffnung am Blitzgerät nicht verdecken! Bei einem Wärnestau im Blitzgerät 70 MZ-5 (Temparaturen über 40^ ) schaltet sich der eingebaute Lüfter automatisch ein, um das Geräteinnere zu kühlen.
• Bei Serienblitzaufnahmen mit voller Lichtleistung und kurzen Blitzfolgezeiten wärmt sich die Streuscheibe bei ZOOMpositionen von 35mm und weniger durch die hohe Lichtenergie stark auf. Der mecablitz 70 MZ-5 schützt sich gegen Überhitzung, indem die Blitzfolgezeit automatisch verlangert wird.
• Zum Abziehen des Steuergerätekabels den Entriegelungsknopf gegen den Stecker des Kabels drücken und gleichzeitig Kabel abziehen (Bild 1).

2. Vorbereiten des Blitzgerätes

2.1 Befestigen des Steuer- bzw. des Blitzgerätes an der Kamera Kamera und mecablitz vor der Montage oder Demontage ausschalten.

Das Steuererät kann nur mit dem Standardfuß 301 oder mit einem SCA 300-bzw. SCA 3_2-Adapter (Sonderzubehör) auf der Kamera befestigt werden. Der mecablitz ist standardmög mit dem Standardfuß 301 für einfache Blitzz synchronisation ausgestellt. Die Verschlusszeit muss damit gleich oder länger als die Kamerasynchronzeit sein.

Montage des StandardfuBes oder SCA-Adapters:

• Abdeckplatte am Steuergerät (nur bei Verwendung des SCA 3_2-Adap- ters) in der Mitte fassen und ausklipsen.
• SCA-Adapter oder Standardfuß 301 bis zum Anschlag in das Steuererät einschieben.

mecablitz montieren:

• Kameraschiene mit der Halteschraube am Stativgewinde der Kamera befestigen.
• Entriegelungstaste des NC-Akkus drücken und Akku-Deckel gegen den Uhrzeigersinn bis zur 1. Raststellung drehen.
• Den Haltebock der Kameraschiene in die Führungsnut des Blitzgerätes einfahren.
• Den Haltebock mit der Klemmschraube befestigen.
• Den Akku-Deckel im Uhrzeigersinn zusammen, bis er wieder verriegelt die rechteckige Nase überdeckt dann die Öffnung der Führungsnut.
• Steuergerät mit aufgeschoben Adapter bzw. Standardfuß 301 in den Zubehörschuh der Kamera schieben und mit der Klemmmutter festklemen.
• Den Stecker des Steuergerätekabels in den Lampenstab einstecken.

Demontage des StandardfuBes oder SCA-Adapters:

• mecablitz mit dem Hauptschalter ausschalten.

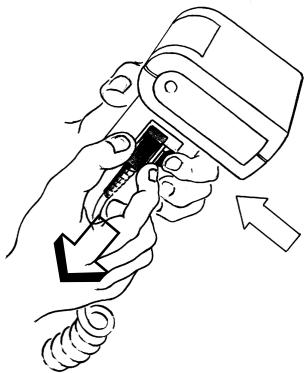

• Zum Abziehen des Steuergerätekabels den Entriegelungsknopf gegen den Stecker des Kabels drücken und gleichzeitig Kabel abziehen.

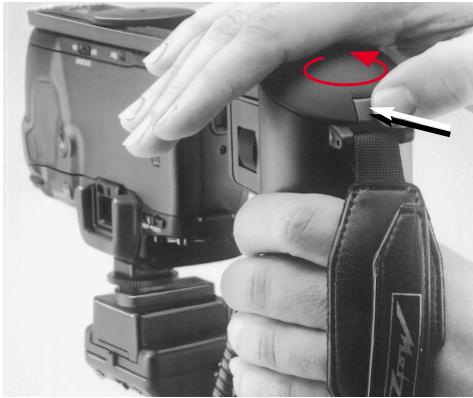

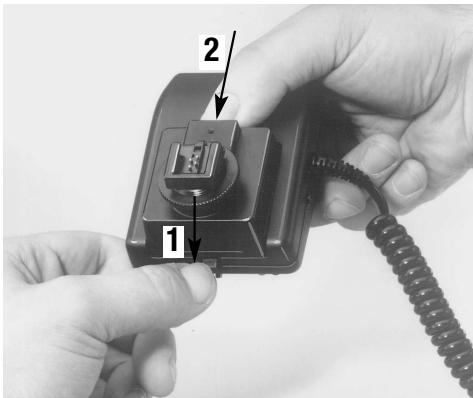

• Arretiernase gegen das Steuerverteil drucken (Bild 2).
• Standardfuß oder SCA-Adapter abziehen (Bild 2)

2.2 Stromversorgung und Akkuwaranzeige

Das Blitzgerät kann nur mit einem Metz NC-Akku-Pack 50-40, NiMH-Akku 50-45 (Sonderzubehör) oder einem Power Pack P 50 (Sonderzubehör) betrieben werden. Ein Ladegerät für den Metz Akku-Pack liegt dem Blitzgerät bei.

Die Akkuwarnanzeige erscheint nur bei Verwendung des Akku-Pack 50-40. Wenn der Akku leer ist, blinkt am Lampenstab die Betriebsanzeige und im LC-Display erscheint die Akkuwarnanzeige.

2.2.1 Auswechseln und Aufladen des Akkus

• Blitzgerät mit dem Hauptschalter ausschalten.

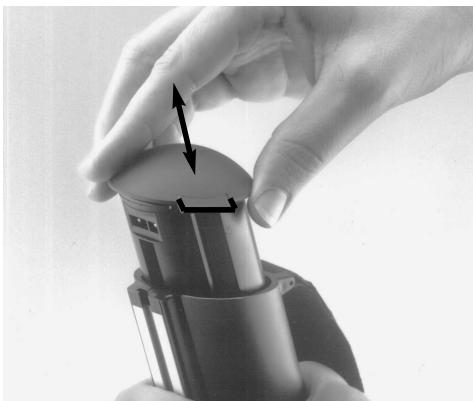

• Entriegelungstaste am NC-Akku drücken, Akku-Deckel um ca. 45^ gegen den Uhrzeigersinn drehen, bis er in der 2. Raststellung hörbar ausrastet, und herausnehmer (Bild 3).

• Ladegerät mit der Ladebuchse des NC-Akkus verbinden und an das Strom-netz anschließen.

• Mit dem Anschlieben an das Stromnetz wird der Timer des Ladegerätes gestartet.

• Leuchtet die rote LED, wird der Akku geladen.
• Nach ca. 6 h schaltet das Ladegerät auf Erhaltungsladung um.
• Blinkt die rote LED (4 Sek. „ein“, 20 Sek. „aus“), so ist der Akku im Zustand der Erhaltungsladung und betriebsbereit.
• Vor dem Einsetzen des Akkus in den Lampenstab muss der Akku-Deckel gegen den Uhrzeigersinn bis zur 2. Raststellung gedreht werden.

• Beim Einsetzen muss die Ladebuchse des Akkus in der Verlängerung zur Aluschiene des Lampenstabes stehen.

• Nach dem Einsetzen den Akkudeckel im Uhrzeigersinn drehen und verri-geln.

Kennzeichen für einen leeren Akku - Akkudeckel im Uhrzeigersinn bis zum Anschlag drehen.

Kennzeichen für einen vollen Akku - Akkudeckel gegen den Uhrzeigersinn bis zum Anschlag drehen.

2.3 Ein- und Ausschalten des Blitzgerätes

Das Blitzgerät wird mit dem Hauptschalter eingeschaltet. In der oberen Stellung ON ist das Blitzgerät permanent eingeschaltet - die Betriebsanzeige leuchtet.

Wenn im LC-Display ein Schlüssel erscheint, dann die Bedienhinweise unter „12.2 Ver- u. Entriegeln der Bedienelemente" beachten.

Zum Ausschalten den Hauptschalter in dieunte Position schieben. Wird das Blitzgerät langere Zeit nicht gebraucht, so empfehlen wir:

• Blitzgerät mit dem Hauptschalter ausschalten.
• Stromquellen entnehmer.

2.4 Bedienphilosophie

2.4.1 Auschwitz und Einstellung der Blitzbetriebsart TTL / A / M / (Stroboskop) 2)

Die Blitzbetriebssart TTL, A (Automatik-Blitzbetrieb), M (manueller Blitzbetrieb) oder Stroboskop-Betrieb) wird mit der Taste Mode gewählt, dazu die Mode Taste so oft drücken, bis die gewünschte Betriebsart durch das jeweils blinkende Symbol angezeigt wird. Zum Speichern das Einstellrad in Pfeilrichtung drucken.

Wird das Einstellrad nicht gedrückt, so wird die gewählte Betriebsart nach ca. 5 s automatisch gespeichert. Nach dem Speichern wird das Symbol für die Betriebsart im Display stetig (ohne Blinken) angezeigt!

Hinweis: Die einzelnen Blitzbetriebsarten werden jeweils in einem extra Kapitel erklär!

2.4.2 Auswahl und Einstellung der Sonderfunktionen

Mit der Taste Select können in jeder Blitzbetriebsart zusätzliche Sonderfunktionen angewählt werden:

Durch Drücken der Taste Select werden die Sonderfunktionen „Beep“2) (D), REAR (Synchronisation auf den 2. Verschlussvorhang und Blitzbelichtungsreife „Fb“2) aufgerufen.

Nach Aufrufen der Sonderfunktionen blinkt das Symbol der jeweiligen Funktion und der Funktionstatus (OFF oder On) wird im LC-Display angezeigt!

Durch Drehen des Einstellrades wird die angewählte Funktion ein- oder ausgeschaltet.

Durch Drucken des Einstellrades wird die eingestellte Funktion gespeichert.

2) (mit 70 MZ-4 nicht möglich)

Hinweis: Die einzelnen Blitzsonderfunktionen werden jeweils in einem extra Kapitel erklär!

2.4.3 Einstellung von ISO / Zoom / Blende © und „EV" (Blitzbelichtungskorrektur)

Durch Drehen des Einstellrades die gewünschte Funktion (ISO / Zoom / Blende / Teillichtleistung „P“ / Belichtungskorrektur „EV“) auf der rechten Seite des LC-Displays anwahlen. Die angewählte Funktion wird durch einen Pfeil gekennzeichnet.

Zur Verstellung der Funktion das Einstellrad in Pfeilrichtung drücken. Der Pfeil im LC-Display blinkt. Durch Drehen des Einstellrades die Einstellungen verändern. Zum Speichern das Einstellrad in Pfeilrichtung drucken. Wir das Einstellrad nicht gedrückt, so wird die Einstellung nach ca. 5 s automatisch gespeichert. Nach dem Speichern blinkt der Pfeil in der angewählten Position nicht mehr.

Beim Betrieb des mecablitz mit einem SCA-Adapter 3xx2 ist es möglich, dass sich der Blendenwert im LC-Display nicht verändern{lsst (abhängig vom Kameratyp und SCA-Adapter)!

Beim Betrieb des mecablitz mit einem SCA-Adapter 3xx2 ist es möglich, dass sich der ISO-Wert für die Filmmempfindlichkeit nicht verän

dern latent bzw. nicht angezeigt wird (abhängig vom Kameratyp und SCA-Adapter)!

Hinweis: Die Einstellungen zu den einzelnen Positionen werden jeweils in einem extra Kapitel erklär!

3. Der TTL-Blitzbetrieb

Im TTL-Blitzbetrieb erreichen Sie auf einfache Art sehr gute Blitzlichtaufnahmen.

Fur den TTL-Blitzbetrieb muss der mecablitz mit einem geeigneten SCA-Adapter ausgerüstet sein. Der TTL-Blitzbetrieb kann nur mit solchen Kamas ausgewührt werden, die den TTL-Blitzbetrieb auch unterstützen! Mit dem Standardfuß SCA 301 (nur Mittenkontakt bzw. Synchronkabel-Buchse) ist kein TTL-Blitzbetrieb möglich! Wenn der mecablitz mit einer Kamera bzw. einem SCA-Adapter betrieben wird, die den TTL-Betrieb nicht Unterstützung, werden beim Betätigten des Kamerauslosers ungeregelte Blitze mit voller Lichtleistung abgegeben! Zum Testen der TTL-Funktion muss sich ein Film in der Kamera befinden!

In dieser Betriebsart wird die Belichtungsmessung von einem Fotosensor in der Kamera vorgenommen. Diese Sensor misst das durch das Objektiv auf den Film auftreffende und reflektierte Licht. Beim Erreichen der für eine korrekt belichtete Aufnahme erforderlichen Lichtmenge sendet die Kamera-elektronik ein Stopp-Signal an den SCA-Adapter (Sonderzubehr) und die Lichtabstrahlung des mecablitz wird sofort unterbrochen.

Der Vorteil these Blitzbetriebes liegt darin, dass alle Faktoren, welche die Belichtung des Films beeinflussen (Aufnahmefilter, Blenden- und Brennweitenänderungen bei Zoom-Objektiven, Auszugsvelängerungen für Nahaufnahmen usw.), automatisch bei der Regelung des Blitzlichtes berücksichtigt werden.

Bei einer korrekt belichteten Blitzlichtaufnahme leuchtet für ca. 2 s am mecablitz die „ok“-Anzeige.

Am mecablitz kann zusätzlich eine akustische Meldung aktiviert werden, siehe dazu "12.1 Beep-Funktion".

Einstellvorgang für den TTL-Blitzbetrieb:

• Den mecablitz mit einem geeigneten SCA-Adapter ausrüsten und auf die Kamera montieren.
  Die Kamera gemäß den Angaben ihrer Bedienungsanleitung einstellen.
• mecablitz mit dem Hauptschalter einschalten.
• Taste Mode so oft drücken, bis im Display TTL blinkt. Einstellrad in Pfeilrichtung drücken und Einstellung damit speichern. Wird das Einstellrad nicht gedrückt, wird die Einstellung nach ca. 5 s automatisch gespeichert. Das Symbol TTL erscheint nach dem Speichern stetig und blinkt nicht mehr.
• Je nach Kameratyp und SCA-Adapter kann es möglich sein, dass die Werte für ISO (Filmempfindlichkeit), Zoom und Blende nicht automatisch von der Kamera an den mecablitz übertragen werden. In thisem Fall die entsprechenden Werte von Hand am mecablitz einstellen. Die Einstellung von ISO und Blende ist nur für eine korrekte Entfernungs- bzw. Reichweitenanzeige am LC-Display und darauf für die TTL-Blitzlichtaufnahme selbst nicht von Bedeutung. Diese Einstellungen müssen davon nicht unbedingt vorgenommen werden.
• Die Einstellung der Zoomreflektor-Position ist wicht für eine korrekte Ausleuchtung des gesamten Bildes! Die Zoomreflektor-Position sollen dieher immer der Objektivbrennweite angepasst werden.

Tipp:

Wenn Sie ein Zoom-Objektiv benutzen und nicht unbedingt immer die volle Leitzahl und Reichweite des mecablitz benötigten, konnen Sie die Zoomreflektor-Position auf der Anfangsbrennweite des Zoomobjektives belassen. Damit ist garantiert, dass Ihr Bild immer vollständig ausgeleucht wird. Sie sparen sich damit die fortwährende Anpassung an die Objektivbrennweite.

Beispiel:

Sie benutzen ein Zoom-Objektiv mit einem Brennweitenbereich von 28 mm bis 80 mm. In thisem Beispiel stellen Sie die Position des Zoomreflektors auf 28 mm!

Beim Betrieb des mecablitz mit einem SCA 3xx2-Adapter und einer Kamera, welche Daten an den mecablitz überträgt, kann es vorkommen, dass der ISO-Wert nicht angezeigt wird (kameratypabhängig); siehe Bedienungsanleitung des SCA-Adapters. Die Werte für Filmempfindlichkeit ISO und Blende können unter Umständen nicht verändert werden! Bei starken Kontrastunterschieden, z.B. dunkles Objekt im Schnee, kann eine Belichtungskorrektur erforderlich sein (siehe Kapitel 14.).

3.1 Unterbetriebsarten des TTL-Blitzbetriebes

Am mecablitz konnen in der Blitzbetriebsart TTL verschiedene Unterbetriebsarten these Blitzbetriebes eingestellt werden.

Die Anzahl und die möglichen Unterbetriebsarten sind vom SCA-Adapter und der verwendeten Kamera abhängig:

• TTL-Remote mit Adresse „Ad 1" (siehe Kapitel Metz-TTL-Remote-Blitzbetrieb)
• TTL-Remote mit Adresse „Ad 2" (siehe Kapitel Metz-TTL-Remote-Blitzbetrieb)
• Matrix-gesteuertes Aufhellblitzen (nur mit SCA 3402 und einer geeigneten Nikon-Kamera, siehe Bedienungsanleitung des SCA-Adapters und der Kamera)
• 3D-Multisensor-Aufhellblitzen (nur mit SCA 3402 und einer geeigneten Nikon-Kamera, siehe Bedienungsanleitung des SCA-Adapters und der Kamera)

Einstellen einer Unterblitzbetriebsart des TTL-Blitzbetriebes:

• Taste Mode drucken, bis TTL im Display blinkt. Sollte TTL nicht mehr blinken, dann einmal auf die Mode Taste drucken.
• Einstellrad drehen und die gewünschte Unterblitzbetriebsart einstellen.
• Einstellrad in Pfeilrichtung drücken und Einstellung speichern. Wenn das Einstellrad nicht gedrück wird, wird die gewählte Unterblitzbetriebsart nach 5 s automatisch gespeichert. Das Symbol TTL hört nach dem Speichern auf zu blinken.

4. Der Automatik-Blitzbetrieb

Im Automatik-Blitzbetrieb misst ein Fotosensor im mecablitz das vom Motiv reflektierte Licht. Der mecablitz unterbricht die Blitzlichtabstrahlung beim Erreichen der für eine korrekt belichte Aufnahme erforderlichen Lichtmenge. Dadurch muss bei einer Entfernungsänderung keine neue Blendenberechnung und Einstellung vorgenommen werden, solange sich das Objekt nicht außerhalb der angezeigten max. Reichweite befindet.

Der Fotosensor des mecablitz muss auf das Motiv gerichtet sein, gleichgültig wohin der Hauptreflektor geschwenkt ist. Der Fotosensor hat einen Messwinkel von 25^ und misst nur während der eigenen Lichtabstrahlung des mecablitz.

Bei einer korrekt belichteten Aufnahme leuchtet am mecablitz für ca. 2 s die „ok" Anzeige.

Der Automatik-Blitzbetrieb ist mit einem SCA-Adapter oder auch mit dem Standardfuß SCA 301 möglich.

Verschiedene Kameras unterstützen den mecablitz im Automatik-Blitz-betrieb mit einem SCA-Adapter nicht (siehe Bedienungsanleitung von Kamera und SCA-Adapter). In thisem Fall sollte der mecablitz mit dem Standardfuß SCA 301 ausgerüstet werden.

Einstellvorgang fur den Automatik-Blitzbetrieb:

• mecablitz mit SCA-Adapter oder Standardfuß SCA 301 ausrüsten und auf die Kamera montieren.
• Kamera gemäß den Angaben ihrer Bedienungsanleitung einstellen.
• mecablitz mit dem Hauptschalter einschalten.
• Taste Mode so oft drucken, bis im Display A blinkt.

• Einstellrad im Pfeilrichtung drücken und Einstellung damit speichern. Wir das Einstellrad nicht gedrückt, wird die Einstellung nach ca. 5 s automatisch gespeichert. Das Symbol A erscheint nach dem Speichern stetig und blinkt nicht mehr.

• Wenn der mecablitz mit einem Adapter SCA 3xx2 und einer Kamera betriben wird, welche die Daten für Filmempfindlichkeit ISO, Zoomreflektor-Position und Blende automatisch überträgt, sind keine weiteren Einstellungen erforderlich. Der mecablitz stellt sich gemäß den übertragenen Kameradaten ein.

Beim Betrieb des mecablitz mit einer Kamera, welche Daten an den mecablitz überträgt, kann es vorkommen, dass der ISO-Wert nicht angezeigt wird (kameratypababhängig); siehe Bedienungsanleitung des SCA-Adapters. Die Werte für Filmempfindlichkeit ISO und Blende konnen u.U. nicht verändert werden!

Automatik-Blitzbetrieb mit einem SCA 300-Adapter bzw. einem Standardfuß SCA 301:

In thisem Fall müssen die entsprechenden Werte für die Filmempfindlichkeit ISO, die Zoom-Position des Reflektors und die Blende von Hand am mecablitz eingestellt werden. Dies ist für eine korrekte Blitzbelichtigung unbedingt erforderlich, da der mecablitz mit diesen Daten die Lichtregelung selbstständig durchführten muss!

Tipp:

Wenn Sie ein Zoom-Objektiv benutzen und nicht unbedingt immer die volle Leitzahl und Reichweite des mecablitz benötigen, konnen Sie die Zoom-Reflektor-Position auf der Anfangsbrennweite des Zoomobjektives belassen.

Damit ist garantiert, dass Ihr Bild immer vollständig ausgeleucht wird. Sie sparen sich damit die fortwährende Anpassung an die Objektivbrennweite.

Beispiel:

Sie benutzen ein Zoom-Objektiv mit einem Brennweitenbereich von 28 mm bis 80 mm. In diesen Beispiel stellen Sie die Position des Zoom-Reflektors des mecablitz auf 28 mm!

Das Motiv sollte sich im Bereich von etwa 40% bis 70% des im LC-Display angezeigten maximalen Enternungswertes befinden. Damit wird der Elektronik genugend Spielraum zum Ausgleich gegeben. Vorsicht bei Zoom-Objektiven!

These konnen bauartbedingt einen Lichtverlust von bis zu einer Blendentufe verursachen. Sie konnen auch bei unterscheidlichen Brenn

weiteneinstellungen verschiedene effektive Blendenwerte haben. Dies konnen Sie gegebenenfalls durch manuelle Korrektur der Blendeneinstellung bzw. durch eine manuelle Blitzbelichtungskorrektur (siehe Kapitel 14.) kompensieren!

4.1 Unterbetriebsarten des Automatik-Blitzbetriebes

Am mecablitz konnen in der Blitzbetriebsart A verschiedene Unterbetriebsarten these Blitzbetriebes eingestellt werden:

• Automatik-Remote mit Adresse „Ad 1" (siehe Kapitel Metz-Automatik-Remote-Blitzbetrieb)
• Automatik-Remote mit Adresse „Ad 2" (siehe Kapitel Metz-Automatik-Remote-Blitzbetrieb)

Einstellen einer Unterblitzbetriebsart des Automatik-Blitzbetriebes:

• Taste Mode des mecablitz drucken, bis A im Display blinkt.
• Einstellrad drehen und die gewünschte Unterblitzbetriebsart einstellen.
• Zum Speichern das Einstellrad in Pfeilrichtung drucken. Wenn das Einstellrad nicht gedrückt wird, wird die gewährte Unterblitz-betriebsart nach 5 s automatisch gespeichert. Das Symbol A hört nach dem Speichern auf zu blinken.

5. Der manuelle Blitzbetrieb

In dieser Betriebsart wird vom Blitzgerät die volle Energie abgestrahl, sofern keine Teillichtleistung eingestellt ist. Der mecablitz muss mit einem SCA-Adapter oder dem Standardfuß 301 ausgestattet sein. Die Anpassung an die Aufnahmesituation kann durch die Blendeneinstellung an der Kamera und durch die Wahl einer Teillichtleistung durchgeführt werden.

Im LC-Display des mecablitz wird die Entfernung vom Blitzgerät zum Motiv angezeigt, die für eine korrekte Blitzbelichtung einzuhalten ist. Daher ist auf eine korrekte Einstellung des mecablitz zu achten. Die Werte für die Blende und die Filmempfindlichkeit ISO müssen an der Kamera und am mecablitz übereinstimmen! Die Zoom-Position des Blitzreflektors muss auf die Objektiv-Brennweite abgestimmmt sein!

Einstellvorgang für den manuellen Blitzbetrieb:

Einstellbeispel: Beleuchtungsabstand: 6 m, Zoom 50 mm, ISO 100/21°

• Kamera gemäß den Angaben ihrer Bedienungsanleitung einstellen.
• Blitzgerät mit Standardfuß 301 oder SCA-Adapter ausrüsten und auf die Kamera montieren.
• Blitzgerät mit dem Hauptschalter einschalten.
• Taste Mode so oft drucken, bis im Display M blinkt.
• Einstellrad in Pfeilrichtung drücken und Einstellung damit speichern. Wir das Einstellrad nicht gedrückt, wird die Einstellung nach ca. 5 s automatisch gespeichert. Das Symbol M entscheident nach dem Speichern stetig und blinkt nicht mehr.
• Nach dem Speichern wird im Display die Teillichtleistung „P 1/1" (= volle Lichtleistung) angezeigt. Beim Betätigten des Auslosers am mecablitz bzw. des Kameraauslosers wird ein Blitz mit voller Lichtleistung abgegeben!

Verschiedene Kameras unterstützen den mecablitz im manuellen Blitz-betrieb mit einem SCA-Adapter nicht (siehe Bedienungsanleitung von Kamera und SCA-Adapter). In thisem Fall sollte der mecablitz mit dem Standardfuß SCA 301 ausgerüstet werden (siehe auch die Bedienungsanleitung der Kamera).

Manueller Blitzbetrieb des mecablitz mit einem Adapter SCA 3xx2:

Wenn der mecablitz mit einem Adapter SCA 3xx2 und einer Kamera betrieben wird, welche die Daten für Filmempfindlichkeit ISO, Zoom-Reflektor-Position und Blende automatisch überträgt, sind keine weiteren Einstellungen erforderlich. Der mecablitz stellt sich gemäß den übertragenen Kameradaten ein.

Beim Betrieb des mecablitz mit einer Kamera, welche Daten an den mecablitz überträgt, kann es vorkommen, dass der ISO-Wert nicht angezeigt wird (kameratypababhängig); siehe Bedienungsanleitung des SCA-Adapters. Beim Betrieb des mecablitz mit einer Kamera, welche Daten an den mecablitz überträgt, können die Werte für Filmempfind

lichkeit ISO und die Blendenwerte nicht verändert werden! In dieser Fall ist der Blendenwert an der Kamera so lange zu verändern, bis im LC-Display des mecablitz die gewünschte Entfernung angezeigt wird.

Manueller Blitzbetrieb mit einem SCA 300-Adapter bzw. dem Standardfuß SCA 301: In diesen Fall müssen die entsprechenden Werte für die Filmempfindlichkeit ISO, die Zoom-Position des Reflektors und die Blende von Hand am mecablitz eingestellt werden. Dies ist für eine korrekte Blitzbelichtung unbedingt erforderlich, da der mecablitz mit diesen Daten den Abstand vom Motiv zum Blitzgerät für eine korrekte Blitzbelichtung errechnet und an seinem Display anzeigt.

Einstellen einer Teillichtleistung:

Um die Enternungsanzeige für eine korrekte Blitzbelichtung zu ändern und der Aufnahmesituation individuell anzupassen, kann am mecablitz eine Teillichtleistung eingestellt werden:

• Einstellrad drehen, bis das Pfeilsymbol am Displayernen P steht.
• Einstellrad in Pfeilrichtung drucken. Das Pfeilsymbol blinkt.
• Einstellrad drehen und die gewünschte Teillichtleistung einstellen. Zum Speichern der Teillichtleistung das Einstellrad in Pfeilrichtung drücken. Wird das Einstellrad nicht gedrückt, so wird die Teillichtleistung nach 5 s automatisch gespeichert. Nach dem Speichern blinkt das Pfeilsymbol nicht mehr.

Um den Entfernungswert zu ändern und der Aufnahmesituation individuell anzupassen, kann auch der Blendenwert der Kamera verändert werden. Beachten Sie jedoch, dass eine Veränderung des Blendenwertes der Kamera auch die Scharfentiefe der Aufnahme beeinfusst!

Löschen der eingesplten Teillichtleistung:

• Einstellrad drehen, bis das Pfeilsymbol am Display neben P steht.
• Einstellrad in Pfeilrichtung drucken. Das Pfeilsymbol blinkt.
• Einstellrad drehen, um die Anzeige für die Teillichtleistung auf P 1/1 zu stellen. Zum Speichern das Einstellrad in Pfeilrichtung drücken. Wir das Einstellrad nicht gedrückt, so wird nach 5 s automatisch gespeichert. Nach dem Speichern blinkt das Pfeilsymbol nicht mehr. Die Teillichtleistung wird beim Wechseln zu einer anderen Blitzbetriebsart auf P 1/1 gestellt!

6. Indirektes Blitzen

Direkt geblitzte Bilder sind nicht solten an ihrer typisch harten und ausgeprägten Schattenbildung zu erkennen. Oft wirkt auch der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund störend.

Durch indirectes Blitzen können diese Erscheinungen weltgehend vermieden werden, weil das Objekt und der Hintergrund mit zerstreutem Licht which und gleichmäßig ausgeleucht werden können. Der Reflektor wird bzw so geschwenkt, dass er geeignete Reflexflächen (z.B. Decke oder Wände des Raumes) beleucht.

Der Reflektor des Blitzgerätes ist vertical und horizontal schwenkbar.

In der Grundposition ist der Reflektorkopf Mechanisch verriegelt. Zum Verdrehen des Reflektorkopfes den Entriegelungsknopf drucken.

Beim vertikalen oder horizontalen Schwenken des Reflektors ist darauf zu achten, dass um einen genügend großen Winkel geschwenkt wird, damit kein direktes Licht vom Reflektor auf das Motiv fallen kann. Des halb mindestens bis zur 60^ Rastposition schwenken. Im LC-Display erlösen die Entfernungsangaben. Der Motivabstand, vom Blitzgerät über Decke oder Wand zum Motiv, ist jetzt eine unbekannte Höhe.

Das von den Reflexflächen zerstreut reflektierte Licht ergibt eine weiche Ausleuchting des Objektes.

Die reflektierende Fläche muss farbneutral bzw. weiß sein und sollte keine Strukturten aufweisen (z. B. Holzbalken an der Decke), die zu Schattenbilung führen können. Für Farbefekte wähln man Reflexflächen in der entsprechenden Farbe.

Um beim indirekten Blitzen Schatten zu vermeiden, die z.B. bei Portraitaufnahmen unter der Nase und in den Augenhöhlen entstehen, ist die Verwendung des Zweitreflectors3) vorteilchaft.

3) (mit 70 MZ-4 nicht möglich)

6.1 Indirektes Blitzen mit eingeschaltetem Zweitreflektor

(mit 70 MZ-4 nicht möglich)

Der Zweitreflektor ermöglich beim indirekten Blitzen eine Frontalaufhellung.

Der Betrieb mit dem Zweitreflektor ist prinziell nur bei indirektem Blitzen sinnvoll.

Mit dem Schalter kann der Zweitreflektor ein- und ausgeschaltet werden. Wenn das Symbol im LC-Display des mecablitz blinkt, ist dies ledigious ein Hinweis davon, dass der Hauptreflektor noch nicht geschwenkt ist.

Bei aktivem Zweitreflektor teilt sich das Licht des Gerätes zu ca. 85% auf den Reflektor und zu ca. 15% auf den Zweitreflektor auf. Beim Blitzbetrieb mit Teillichtleitung und eingeschalteten Zweitreflektor konnen die angegebenen % -Werte etwas abweichen.

Ist die Lichtmenge des Zweitreflektors zu groß, kann mit dem Schalter die Lichtmenge auf 1/2 oder 1/4 verringert werden.

Die Unterbetriebsarten Stroboskop, 3D-Multi-Sensor und Remote sind in Verbindung mit dem Zweitreflektor nicht möglich.

6.2 Indirektes Blitzen im Automatik- und TTL-Blitzbetrieb

Es ist zweckmäßig, vor der eigenen Aufnahme zu prufen, ob das Licht für die gewährte Blende ausreichend ist. Verfahren Sie hierzu, wie in Kapitel „Belichtungskontrollanzeige", Kap. 10., beschrieben.

6.3 Indirektes Blitzen im manuellen Blitzbetrieb

Im manuellen Blitzbetrieb wird die erforderliche Kamerablende am zweckmäßigsten mit einem Blitzbelichtungsmesser ermittelt. Steht kein Blitzbelichtungsmesser zur Verfügung, kann man sich mit der Faustformel

$$ \text {K a m e r a b l e n d e} = \frac {\text {L e i t z a h l}}{\text {B e l e u c h t u n g s a b s t a n d} \times 2} $$

einen Blendenrichtwert ermitteln, den man bei der Aufnahme noch um ± 1 Blendenstufe variieren sollte.

7. Der drahtlose Remote-Betrieb

Allgemeines

Unter „Remote-Betrieb" versteht man die drahtlose Fernsteuerung von zusätzlichen Blitzgeräten. Dabei steuert das externe Blitzgerät an der Kamera (Controller) die zusätzlichen Blitzgeräte (Slaves) so, dass sich die automatische Belichtungssteuerung des Remote-Blitzbetriebs auf alle Slave-Blitzgeräte erstreckt.

Der Metz Remote-Betrieb erhögt die gemeinsame Blitzsteuerung mehrer Blitzgeräte der Typen 70 MZ-., 34 CS-2, 40 MZ-., 50 MZ-5 und 54 MZ-.. ohne Kabel. Zur Durchführung dieser Betriebsart führen alle zusätzlichen Blitzgeräte 54 MZ- 5, 70 MZ-4 (Slaves) mit einem Slave Adapter SCA 3083 (Sonderzubehör) und alle 40 MZ-.. mit einem Slave Adapter SCA 3080 oder 3082 (Sonderzubehör) ausgerüstet werden. Die Slave-Blitzgeräte können auf den beim Slave Adapter mitgelieferten Standfuß oder einem Stativ montiert werden.

Die Slave-Blitzgeräte 34 CS-2, 50 MZ-5 Slave und 70 MZ-5 benötigen kein- nen Slave Adapter. Siehe entsprechende Bedienungsanleitung.

Im Remote-Betrieb erfolgt keine Reichweiten- bzw. Enternungsanzeige im LC-Display des mecablitz. Der Zweitreflektor des mecablitz muss ausgeschaltet sein!

Damit sich zwei Remote-Systeme in einem Raum nicht gegenseitig stären, sind am Controller- und am Slave-Gerät zwei verschiedene Adressen Ad1 und Ad2 wahlbar.

7.1 Der drahtlose Metz TTL-Remote-Betrieb

Metz-TTL-Remote-Betrieb ist nur mit Kameras möglich, welche über die TTL-Blitzsteuerung verfügen! Hier erfolgt die Sensorsteuerung über die Kamera.

Einstellvorgang für den Metz TTL-Remote-Controller-Betrieb:

• Blitzgerät auf der Kamera mit geeignetem SCA-Adapter ausrüsten und mit dem Hauptschalter einschalten.

1 Mode Taste so oft drucken, bis im Display TTL blinkt.
2 Während die Betriebsartanzeige TlI blinkt, das Einstellrad drehen und die Controller-Betriebsart Co mit der Adresse Ad1 oder Ad2 wahlen. Sollte TlN nicht mehr blinken, dann einmal auf die Mode Taste drucken. Zum Speichern dieser Einstellung das Einstellrad kurz in Pfeilrichtung drucken. Wir das Einstellrad nicht gedrückt, so wird nach 5 s die gewählte Einstellung automatisch gespeichert und TlI wird stetig (ohne Blinken) zusammen mit Co und der Slave-Adresse Ad1 oder Ad2 angezeigt.

Einstellvorgang für den Metz TTL-Remote-Slave-Betrieb:

mecablitz-Geräte mit Slave-Adapter:

• Slave-Blitzgerät 70 MZ-4 mit einem Slave Adapter SCA 3083 ausrästen. Slave-Blitzgeräte 40 MZ-. . mit einem Slave Adapter SCA 3082 bzw 3083 ausrästen.
• mecablitz mit dem Hauptschalter einschalten. Der mecablitz schaltet automatisch auf die Betriebsart TTL. Im LC-Display erscheint die Anzeige SL (Slave-Betrieb). Die Slave-Adresse Ad1 (bzw. die zuletzt gewählte Adresse) wird eingestellt.
  1 Zum Wechseln der Slave-Adresse die Mode Taste drucken - Betriebsartanzeige TlI blinkt.
• Einstellrad drehen und Slave-Adresse Ad2 einstellen. Einstellrad in Pfeilrichtung drücken und Einstellung speichern.

mecablitz-Geräte ohne Slave-Adapter (Bild 4):

• Die Blitzgeräte 50 MZ-5 und 70 MZ-5 werden automatisch zu Slave-Blitzgeräten, wenn das Steuergerät abgezogen wird.

mecablitz-Geräte mit und ohne Slave-Adapter:

Im Remote-Betrieb wird der Motor-Zoom-Reflektor des mecablitz automatisch auf die Position 24mm gestellt, um eine möglichst großflächige Ausleuchtung zu erzielen. Diese Reflektor-Position lässt sich manuell verändern (siehe Kapitel 12.).

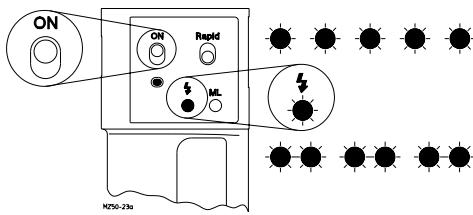

- Bei Blitzbereitschaft des Slave-Blitzgerätes leuchtet dessen Blitzbereitschafts-anzeige und der AF-Messblitz blinkt. Zusätzlich kann ein akustisches Sig-

nal (Beep) beim Erreichen der Blitzbereitschaft eingestellt werden (siehe Kapitel 12.). Dies ist sinnvoll, wenn kein Sichtkontakt zum AF-Messblitz bzw. der Blitzbereitschaftsanzeige besteht.

3 Am mecablitz-Controller auf der Kamera die Handauslösetaste drücken und einen Probeblitz auslösen.
- Das Slave-Blitzgerät antwertet mit einem zeitverzögerten Blitz und zeigt damit an, dass es betriebsbereit ist. Werden mehrere Slave-Blitzgeräte gleichzeitig betrieben, so erfolgt die Quittierung aller Slave-Blitzgeräte zeitgleich. Gibt ein Slave-Blitzgerät keinen zeitverzögerten Blitz ab, so hat der Foto-Sensor im Slave-Adapter keinen Lichtimpuls empfangen. Verdrehen Sie den Sensor so lange, bis er einen Lichtimpuls empfangen kann und wiederholen Sie Arbeitsgang Nr. 3.

BeiyerskzermAbstandzwischenController-und Slave-Blitzgeratkannu.U.dieKameraelektronikdieLichtabstrahlungunterbrechen，bevor der Slave seine Informationerhalten hat.VergroBernSiedanndenAbstandzwischenControllerundSlaveoderwahlenegroBereBlendenzahlundwiederholenSieArbeitsgangNr.3.

Kontrolle und Änderung der Slave-Adresse bei 50 MZ-5 und 70 MZ-5:

Nachdem, wie unter Arbeitsgang Nr. 3 beschrieben, ein Probeblitz ausgelost wurde, ist die Controller-Adresse Co 1 bzw. Co 2 fest eingestellt. Um feststellten zu können, auf welche Adres der Slave eingestellt ist, achten Sieitte auf die blinkende Blitzbereitschaftsanseige beim 50 MZ-5 bzw. 70 MZ-5. Blinkt die Bereitschaftsanseige am Lampenstab im Sekundentakt (- - - ), dann ist die Steueradresse 1 eingestellt. Doppeltes Blinken der Bereitschafts-anzeige im Sekundentakt (- - - - - - ) bedeutet Steueradresse 2.

Ändern der Adresseinstellung bei 50 MZ-5 und 70 MZ-5:

• Slave für mind. 5 Sekunden ausschalten.
• Slave einschalten.
• Arbeitsgänge Nr. 1 und Nr. 2 wiederholen, um am Slave eine neue Adresse zu programmieren.

Die Information der erreichen Blitzbereitschaft ist im Remote-Betrieb besonders wichtig. Ist die Blitzbereitschaft erreicht, blinking die Blitzbereitschaftsanzeige am Slave 50 MZ-5 bzw. 70 MZ-5.

Ausschalten des Metz TTL-Remote-Betriebs:

• Am Controller die Taste Mode drücken und mit dem Einstellrad die Controller-Betriebsart abwahlen.
• Am Slave-Blitzgerät: Blitzgerät ausschalten, Slave Adapter SCA 3082/3083 abnehmer und Blitzgerät wieder einschalten.

7.2 Der drahtlose Metz A-Remote-Betrieb

Der Metz Automatik-Remote-Betrieb kann mit System-, Standard-, mit mechanischen und Mittelf格式-Kameras durchgefuhrt werden. Bedingung fur alle Kameras ist ein Synchronkontakt bzw. Anschluss und die Ausrüstung des Blitzgerates mit einem Standardfuß 301 bzw. SCA-Adapter. Die Belichtung wird damit vom Foto-Sensor des Controller-Blitzgerates an der Kamera gesteuert.

Einstellvorgang für den Metz Automatik-Remote-Controller-Betrieb:

• mecablitz mit SCA-Adapter oder Standardfuß SCA 301 ausrüsten und einschalten.
• Kamera gemäß den Angaben ihrer Bedienungsanleitung in den manuellen Betrieb schalten.
  Nicht alle Kameras unterstützen zusammen mit einem SCA-Adapter den Automatik-Blitzbetrieb bzw. den Automatik-Remote-Blitzbetrieb (siehe die Bedienungsanleitung der Kamera und des SCA-Adapters). Wenn die Kamera den Automatik-Blitzbetrieb mit einem SCA-Adapter nicht unterstützt, so rüsten Sie den mecablitz mit dem Standardfuß SCA 301 aus! Vergessen Sie in thisem Fall nicht, die Kameraeinstellungen (ISO, Blende und Zoom-Position) von Hand am mecablitz ein-zustellen!

• Kameraverschlusszeit auf 1/60 Sek. oder länger einstellen.

• mecablitz auf der Kamera mit dem Hauptschalter einschalten.
  Mode Tasteso oft drucken,bisim Display A blinkt.

• Wahlend die Betriebsartanzeige A blinkt, das Einstellrad drehen und die Controller-Betriebsart Co mit der Adresse Ad1 oder Ad2 wahren. Soltte A nicht mehr blinken, dann einmal auf die Mode Taste drücken. Zum Speichern dieser Einstellung das Einstellrad kurz in Pfeilrichtung drucken. Wir das Einstellrad nicht gedrückt, so wird nach 5 s die gewählte Einstellung automatisch gespeichert und A wird stetig (ohne Blinken) zusammen mit Co und der Slave-Adresse Ad1 oder Ad2 angezeigt

Einstellvorgang für den Metz Automatik-Remote-Slave-Betrieb:

Der Einstellvorgang ist der gleiche wie beim Metz TTL-Remote-Slave-Betrieb. Der Slave-Blitz arbeitet auch beim A-Remote-Betrieb in der TTL-Betriebsart.

7.3 Beurteilung der Gesamtlichtverhältnisse im Remote-Betrieb (mit 70 MZ-4 nicht möglich)

Zur Beurteilung der Gesamtlichverhältnisse im A- und TTL-Remote-Betrieb kann ein Einstellung aller beteiligten Blitzgeräte ausgelös werden, siehe dazu Kapitel 12.4.

8. Aufhellblitzen bei Tageslicht

Der mecablitz kann auch zum Aufhellblitzen bei Tageslicht verwendet werden, um Schatten zu beseitigen und eine ausgeglichene Belichtung auch bei Gegenlichtaufnahmen zu erreichen. Hierzu stehen verschiedene Moltigkeiten zur Auswahr.

8.1 Aufhellblitzen im TTL-Betrieb

Der mecablitz muss mit einem geeigneten SCA-Adapter ausgerüstet sein. Die Kamera muss den TTL-Aufhell-Blitzbetrieb unterstützen.

Mode Taste so oft drucken, bis im Display TTL angezeigt wird.

Bei den meisten Kameratypen wird in der Vollprogramm-Automatik, Programmautomatik P und den Kreativ-Motiv-Programmen bei Tageslicht automatisch der Aufhellblitzbetrieb aktiviert (siehe dazu die Bedienungsanleitung

der Kamera und des SCA-Adapters). Die Kamera sorgt hierbei automatisch für eine ausgewogene Belichtung zwischen Motiv und Bildhintergrund.

Darüber hinaus bieten einige Kamas ein spezialles Aufhellblitz-Programm, das bei Bedarf vom Benutzer gezielt eingestellt werden kann. Die Aktivierung erfolgt je nach Kameratyp an der Kamera oder am mecablitz (siehe dazu die Bedienungsanleitung der Kamera und des SCA-Adapters).

Beispiel: Matrixgesteuertes Aufhellblitzen (nur für bestimmte Nikon-Kameras) Der mecablitz muss mit dem Adapter SCA 3402 (Nikon) ausgerüstet sein!

Verschiedene Nikon-K cameras unterstützen den „Matrix-gesteuerten TTL-Auf-hellblitzbetrieb" (siehe Bedienungsanleitung der Kamera und des SCA-Adap-ters). These Blitzbetriebsart ist eine Unterbetriebsart des TTL-Blitzbetriebes. Die Einstellung ist im Kapitel 3.1 beschrieben!

Beispiel: 3D Multisensor-Aufhellblitzen (nur für bestimmte Nikon-Kameras) Der mecablitz muss mit dem Adapter SCA 3402 (Nikon) ausgerüstet sein!

Verschiedene Nikon-K cameras unterstützen den „3D-Multisensor-Aufhellblitzbetrieb" (siehe Bedienungsanleitung der Kamera und des SCA-Adapters). Diese Blitzbetriebsart ist eine Unterbetriebsart des TTL-Blitzbetriebes. Die Einstellung ist im Kapitel 3.1 beschrieben!

8.2 Aufhellblitzen im Automatik-Betrieb

• mecablitz mit dem Hauptschalter einschalten.
• Taste Mode so oft drücken, bis im Display A blinkt. Einstellrad in Pfeilrichtung drücken und Einstellung damit speichern. Wird das Einstellrad nicht gedrückt, wird die Einstellung nach ca. 5 s automatisch gespeichert. Das Symbol A erscheint nach dem Speichern stetig und blinkt nicht mehr.

Im Automatik-Blitzbetrieb erfolgt die Regelung des Blitzlichtes durch den Foto-Sensor des mecablitz. Achten Sie darauf, dass die Gegenlichtquelle nicht direkt auf den Foto-Sensor des mecablitz scheint. Die Elektronik des Blitzgerätes wurde dadurch getäucht!

Ermitteln Sie mit dem Kamerabelichtungsmesser oder einem externen Handbelichtungsmesser die notwendige Blende und die Verschlusszeit für eine normale Belichtung. Dabei ist darauf zu halten, dass die Kameraverschlusszeit

gleich oder länger der kürzsten Blitzynchronzeit (kameratypabhängig; siehe Kamerabedienungsanleitung) der Kamera ist.

Beispiel:

Ermittelte Blende = 8

Ermittelte Kameraverschlusszeit = 1 / 60 Sek.

Blitzsynchronzeit der Kamera z. B. 1/100 Sek. (siehe Kameraanleitung)

Die beiden ermittelten Werte für Blende und Verschlusszeit können an der Kamera eingestellt werden, da die Kameraverschlusszeit länger ist als die Blitzzynchronzeit der Kamera.

Um eine abgestufte Aufhellung zu erreichen, um z. B. den Charakter der Schatten zu erhalten, empfeht sich, die am Blitzgerät eingestellte Automatikblende um eine Stufe niedriger zu wahren als die an der Kamera eingestellte Blendenzahl. Im Beispiel wurde die Kamerablende 8 eingestellt. Wir empfehlen Ihnen, die Blende am Blitzgerät auf 5,6 einzustellen.

Wenn der mecablitz mit einem Adapter SCA 3xx2 ausgerüstet ist und die Kamera automatisch den Blendenwert an den mecablitz überträgt, so ist eine manuelle Verstellung des Blendenwertes nicht möglich! In dieser Fall kann im Automatik-Blitzbetrieb des mecablitz eine manuelle Blitzbelichtungskorrektur (siehe Kapitel 14.) eingestellt werden!

Eine manuelle Blitzbelichtungskorrektur im Automatik-Blitzbetrieb kann auch dann eingestellt werden, wenn die Kamera keine Daten an den mecablitz überträgt.

Eine zusätzliche Korrektur des Blendenwertes ist dann nicht mehr erforderlich!

Tipp:

Wenn möglich, messen Sie den Motiv-Hintergrund getrennt vom Motiv mit dem Belichtungsmesser an. Ein Korrekturwert von -1 EV (Blendenwert) bis -1 2/3 EV für die Automatikblende am mecablitz führt erfahrungsgemäß zu den besten Aufnahmeergebnissen im Aufhellblitzbetrieb!

9. Der Stroboskop-Betrieb

(mit 70 MZ-4 nicht möglich)

In dieser Betriebsart können mehrere Blitzbelichtungen auf einem Bild gemacht werden. Das istalandersinternant beiBewegungsstudien und Effektaufnahmen (Bild 7).BeimStroboskop-Betrieb werden mehrereBlitze mit einerbestimmtenBlitzfrequenzabgegeben.Die FunktionistahernurmiteinerTeillichtleistung vonmax.1/4oderwenigerrealisierbar.

Für eine Stroboskop-Aufnahme kann die Blitzfrequenz (Blitze pro Sekunde) von 1 ... 50 Hz in 1 Hz Schritten und die Anzahl der Blitze von 2 ... 50 in 1er Schritten gewählt werden.

In der Stroboskop-Betriebsart wird kein Wert für die Filmbempfindlichkeit ISO angezeigt! Beim Betrieb des mecablitz mit einem Adapter SCA 3xx2 und einer Kamera, welche die Daten für die Filmbempfindlichkeit automatisch an das Blitzgerät überträgt, stellt der mecablitz die Filmbempfindlichkeit automatisch ein (siehe Bedienungsanleitung der Kamera und des SCA-Adapters)! Beim Betrieb des mecablitz mit einem Adapter SCA 300, dem Standardfuß SCA 301 oder einer Kamera, die keine Daten für die Filmbempfindlichkeit überträgt, muss die Filmbempfindlichkeit vor der Anzahl des Stroboskop-Betriebes in der Betriebsart TTL, A oder M eingestellt werden. Der mecablitz übernimmt dann die Einstellung auch in den Stroboskop-Blitzbetrieb.

Die maximal mögliche Teillichtleistung stellt sich im Stroboskop-Betrieb automatisch ein. Sie können zur Erzielung von kurzen Blitzleuchtzeiten die Teillicht-leistung manuell bis auf den Minimalwert von 1/256 einstehen. Im LC-Display wird die zu den eingestallenten Parametern gültige Entfernung angezeigt. Durch Verändern des Blendenwertes oder der Teillichtleistung kann der angezeigte Entfernungswert an die Aufnahmeentfernung angeglichen werden. An der Kämera ist der am Blitzgerät eingestellte Blendenwert zu übernehmen. Durch Verwendung von Filmen mit higherer ISO-Zahl kann die Entfernungsreichweite vergrößert werden.

Bei eingeschalteten Zweitreflektor ist kein Stroboskop-Betrieb möglich.

Einstellungen für den Stroboskop-Betrieb:

• Kamera gemäß ihrer Bedienungsanleitung in die manuelle Betriebsart schalten und passende Verschlusszeit wahren.
• Blitzgerät mit einem SCA-Adapter oder Standardfuß 301 ausrüsten und mit dem Hauptschalter einschalten.
  Mode Tasteso oft drucken,bis im Displayblinkt.
• Zum Speichern der Betriebsart das Einstellrad in Pfeilrichtung drücken. Wird das Einstellrad nicht gedrückt, so wird die Betriebsart nach 5 s automatisch gespeichert. Das Symbolblick nach dem Speichern nicht mehr.

Stroboskop-Blitzbetrieb des mecablitz mit einem Adapter SCA 3xx2:

Wenn der mecablitz mit einem Adapter SCA 3xx2 und einer Kamera betrieben wird, welche die Daten für Filmempfindlichkeit ISO, Zoom-Reflektor-Position und Blende automatisch überträgt, sind keine weiteren Einstellungen erforderlich. Der mecablitz stellt sich gemäß den übertragenen Kameradataen ein. Die Blitzzahl und die Blitzfrequenz müssen, wie unter beschrieben, eingestellt werden.

Beim Betrieb des mecablitz mit einer Kamera, welche Daten an den mecablitz überträgt, können die Werte für Filmempfindlichkeit ISO und die Blendenwerte nicht verändert werden.

Stroboskop-Blitzbetrieb mit einem SCA 300 Adapter, dem Standardfuß SCA 301 oder einer Kamera, welche keine Daten überträgt:

In thisem Fall müssen die entsprechenden Werte für die Filmempfindlichkeit ISO, die Zoom-Position des Reflektors und die Blende von Hand am megablitz eingestellt werden. Dies ist für eine korrekte Blitzbelichtung unbedingt erforderlich, da der megablitz mit diesen Daten den Abstand vom Motiv zum Blitzgerät für eine korrekte Blitzbelichtung errechnet und an seinem Display anziegt.

• Blitzzanzahl N einstellen. Dazu am Blitzgerät das Einstellrad drehen, bis der Pfeil auf der oberen Position stehen. Einstellrad drücken, durch Verdrehen die gewündte Blitzzanzahl N einstellen und durch erneuten Druck auf das Einstellrad speichern.

• Blitzfrequenz f(Hz) einstellen. Dazu das Einstellrad gegen den Uhrzeiger-sinn drehen, bis kein dem Pfeil f(Hz) staat. Einstellrad drucken, durch Verdrehen die gewünschte Blitzfrequenz f(Hz) einstellen und durch erneuten Druck auf das Einstellrad speichern.
  Als Enternungswert wird der Abstand zum bewegten Object verwendet. Um eine Überbelichtung des unbewegten Hintergrundes zu vermeiden, sollte dieser Bildteil sehr dunkel oder sehrweit vom bewegten Object entfernt sein. Die besten Bildergebnisse werden bei geringem Umgebungslicht erreicht.

Bei der Einstellung der Kamera ist auf eine ausreichend lange Verschlusszeit zu achten.

In der Tabelle 3 sind die kürzsten Kameraverschlusszeiten für die N - f(HZ) Kombinationen angegeben.

10. Die Belichtungskontrollanzeige

Die Belichtungskontrollanzeige o.k. leuchtet nur auf, wenn die Aufnahme im Automatik- oder TTL-Blitzbetrieb richtig belichtet wird/wurde.

Damit haben Sie im Automatik-Blitzbetrieb die Möglichkeit, besonderss bei indirektem Blitzen mit schwer vorausbestimmbaren Reflexionsverhältnissen durch einen von Hand ausgelösten Probeblitz die passende Blende zu ermittelt.

Der Probeblitz kann mit der Handauslösestate ausgelöst werden.

Bleibt die Belichtungskontrollanzeige o.k. nach dem Probetablenz Dunkel, müssen Sie die nachstkleinere Blendenzahl einstellen oder die Entfernung zur Reflexflache bzw. zum Objekt verkleinern und den Probetablewiederholen.

Der so ermittelte Blendenwert ist auch an der Kamera einzustellen.

Halten Sie beim Probablitz das Blitzgerät mit Fotosensor wie bei der späteren Aufnahme.

These Mochlichkeit kann auch fur den TTL-Blitzbetrieb genutzt werden, ohne dass Testaufnahmen gemacht werden müssen. Man stellt das Blitzgerät auf Automatik-Blitzbetrieb ein und ermittelt, wie vorher beschrieben, den passen

den Blendenwert durch Probeblitzen. Dessen ermittelten Blendenwert stellt man an der Kamera ein und stellt danach das Blitzgerät wieder auf TTL-Blitzbetrieb zurück.

Dieses Verfahren fungtioniert bei mittleren Brennweiten von ca. 28 mm bis 85 mm relativ genau. In Grenzfallen kann jeder bei der anschliebenden TTL-Belichtung dennoch eine Unterbelichtigung erfolgen. Die Belichtungskontranzeige o.k. bleibt in solchen Fällen nach dem Auslösen der Kamera dunkel. Wiederholen Sie dann die Aufnahme mit der nachstkleineren einstellbaren Blendenzahl ( z.B. anstatt Blende 11 die Blende 8).

11. Der AF-Messblitz

Der AF-Messblitz des mecablitz kann nur von solchen Autofokus-Kameras aktiviert werden, die den AF-Messblitz im Blitzgerät entwickeln! Verschiedene Autofokus-Kameras entwickeln nur ihren eigenen, eingebauten AF-Messblitz (siehe auch die Bedienungsanleitung der Kamera). Der mecablitz muss mit einem Adapter SCA 3xx2 ausgerüstet sein!

Beachten Sie bei der Wahl der Autofokus-Betriebsart der Kamera, dass die meisten Kameras den AF-Messblitz nur in der Betriebsart „Single-AF" bzw. "One-Shot-AF" Unterstützung (siehe auch die Bedienungsanleitung der Kamera)! Sobald die Umlichtverhältnisse für eine automatische Fokussierung nicht mehr ausreichen, wird von der Kameraelektronik der Autofokus-Messblitz aktiviert. Der Autofokusscheinwerfer strahlt damit ein Streifenmuster ab, welche auf das Motiv projiziert wird. Auf这点es Streifenmuster kann dann die Autofokus-Kamera automatisch scharfstellen. Die Reichweite des AF-Messblizes beträgt ca. 9 m (bei Standardobjektiv 1,7/50 mm). Zoomobjektive mit geringer Anfangsblendenöffnung schranken die Reichweite des AF-Messblizes zum Teil erheblich ein.

Verschiedene Autofokus-Kameras haben besoin dem zentralen AF-Messfeld im Kamerasucher noch weitere AF-Messfelder. Das Streifenmuster des AF-Messblites unterstützt nur den zentralen AF-Sensor der Kamera. Unter Umständen muss an der Kamera der zentrale AF-Sensor manuell eingestellt werden (siehe Bedienungsanleitung der Kamera und des SCA-Adapters).

12. Sonderfunktionen

Die Sonderfunktionen des mecablitz konnen durch Drucken der Taste Select nacheinander aufgerufen und mit dem Einstellrad ein- oder ausgeschaltet und gespeichert werden.

12.1 Beep-Funktion

(mit 70 MZ-4 nicht möglich)

Mit der Beep-Funktion kann sich der Benutzer einige Gerätefunktionen des mecablitz akustisch mitteilen setzen. Dadurch kann sich der Fotograf voll auf Motiv und Aufnahme konzentrierten und muss nicht auf zusätzliche optische Statusanzeigen achten!

Die Beep-Funktion signalisiert akustisch...

• das Erreichen der Blitzbereitschaft
• die richtige Blitzbelichtung
• die automatische Geräteabschaltung
• eine Fehlbedienung

Akustische Meldung nach dem Einsatz des mecablitz:

• Ein kurzes (ca. 2 s) ununterbrochenes Beep-Signal nach dem Einsatz halten besteht die Blitzbereitschaft des mecablitz an.

Beep-Signale nach der Aufnahme:

• Ein kurzes (ca. 2 s) ununterbrochenes Beep-Signal direkt nach der Aufnahme zeigt an, dass die Aufnahme richtig belichtet wurde und die Blitzbereitschaft weiter fortbesteht. Erfolggt direkt nach der Aufnahme kein Beep-Signal, wurde die Aufnahme unterbelichtet.
• Ein intermittierendes Beep-Signal direkt nach der Aufnahme ist das Zeichen für eine korrekt belichtete Blitzlicht-Aufnahme. Die Blitzbereitschaft besteht aber erst wieder nach einem folgenden (2 s) Dauerton (Beep).

Beep-Signale bei der Einstellung im Automatik-Blitzbetrieb „A“:

• Ein kurzes Beep-Signal als Alarm erfolgt, wenn im Automatik-Blitzbetrieb des mecablitz die Blenden- und ISO-Einstellung zu einer Überschreitung des zulässigen Lichtregelbereiches führen wurde. Die Automatik-Blende des

mecablitz wird automatisch auf den{nachstliegenden zulässigen Wert geändert.

Einstellen der Beep-Funktion:

• Select Taste so oft drucken, bis das Symbol blinkt.
• Einstellrad drehen und die Beep-Funktion einschalten. Im LC-Display des mecablitz erscheint „On". Zum Speichern dieser Einstellung das Einstellrad kurz in Pfeilrichtung drucken. Wird das Einstellrad nicht gedrückt, so wird nach 5 s die gewählte Einstellung automatisch gespeichert.

Ausschalten der Beep-Funktion:

• Select Taste so oft drucken, bis das Symbol D blinkt.
• Einstellrad drehen und die Beep-Funktion ausschalten. In LC-Display des mecablitz erscheint „OFF". Zum Speichern dieser Einstellung das Einstellrad kurz in Pfeilrichtung drucken. Wird das Einstellrad nicht gedrückt, so wird nach 5 s die gewährte Einstellung automatisch gespeichert.

12.2 Ver- und Entriegeln der Bedienelemente (Key-Funktion) (mit 70 MZ-4 nicht möglich)

Mit der Key-Funktion halten sich die Tasten Mode, Select und das Einstellrad gegen unbeabsichtigte Verstellung verriegeln.

Zum Verriegeln die Tasten Mode und Select für ca. 3 Sekunden gleichzeitig drücken, bis im Display das Symbol O-ertscheint.

Zum Entriebeln die Tasten Mode und Select für ca. 3 Sekunden gleichzeitig drücken, bis im Display das Symbol erlischt.

12.3 REAR - Synchronisation auf den 2. Verschlussvorhang

Die Synchronisation auf den zweiten Verschlussvorhang (REAR) ist vor allem bei Belichtungen mit langen Verschlusszeiten (länger als z.B. 1/30 Sekunde) und bewegten Motiven mit eigener Lichtquelle von Vorteil, weil bewegte Lichtquellen dann einen Lichtschweif hinter sich herziehen, anstatt him - wie beim Synchronisieren auf den 1. Verschlussvorhang - vor sich aufzubauen. Mit dem Synchronisieren auf den 2. Verschlussvorhang wird somit bei bewegten Lichtquellen eine „naturlichere" Wiedergabe der Aufnahmesituation bewirkt!

Die REAR-Funktion ist nur anwahl- und einstellbar, wenn der meca blitz mit einem geeigneten SCA-Adapter ausgerustet und auf einer Kamera montiert ist, welche diese Betriebsart unterstützen. Die Kamera muss zum Aufrufen und Einstellen dieser Funktion eingeschaltet sein! Durch kurzes Antippen des Kameraauslosers muss mindestensomal ein Datenastausch zwischen Kamera und mecablitz bzw. SCA-Adap terstattgefunden haben.

Ob ihre Kamera bzw. der SCA-Adapter die REAR-Funktion unterstützen, ent- nehmer Sie der jeweiligen Bedienungsanleitung.

Bei einigen Kameras ist in bestimmten Betriebsarten die REAR-Funktion nicht möglich. Die REAR-Funktion lässt sich dann nicht anwahlen, bzw. die REAR-Funktion wird automatisch gelöscht. Siehe dazu die Bedienungsanleitung der Kamera und des SCA-Adapters!

Einschalten der REAR-Funktion:

• Taste Select so oft drücken, bis im LC-Display „REAR" erscheint. Mit dem Einstellrad „On" einstehen. Das Einstellrad in Pfeilrichtung drücken und damit die REAR-Funktion speichern. Wird das Einstellrad nicht gedrückt, so wird die REAR-Funktion nach 5 s automatisch gespeichert.

Das Symbol "REAR" für die Synchronisation auf den zweiten Verschlussvorhang bleibt nach der Einstellung im LC-Display des mecablitz angezeigt!

Tipp:

Verwenden Sie in dieser Betriebsart Sicherheitshalber ein Stativ für ihre Kämera, um bei langen Verschlusszeiten Verwackelungen zu vermeiden!

These Funktion nach der Aufnahme wieder ausschalten, da sich sonst auch für die „normalen" Blitzlichtaufnahmen u.U. in der Kamerabetriebsart P bzw. den Kreativprogrammen der Kamera durch unerwünscht Lange Verschlusszeiten verwackelte Aufnahmen ergeben.

Die „REAR“-Funktion kann bei einigen Kamas an der Kamera selbst eingestellt werden. Am mecablitz wird dann jedoch kein „REAR" angezeigt.

Abschalten der REAR-Funktion:

• Taste Select so oft drücken, bis im LC-Display das Symbol „REAR" erscheint. Mit dem Einstellrad „OFF" einstellen. Das Einstellrad in Pfeilrichtung drücken und damit speichern. Wird das Einstellrad nicht gedrückt, so wird nach ca. 5 s automatisch gespeichert. Das Symbol „REAR" am LC-Display des mecablitz wird gelöscht.

12.4 Einstellung / Modelling-Light

(mit 70 MZ-4 nicht möglich)

Beim Einstelllicht handelt es sich um ein Stroboskop-Blitzlicht mit hoher Frequenz. Bei einer Dauer von ca. 4 Sekunden entstehen der Eindruck eines Quasi-Dauerlichtes. Mit dem Einstelllicht kann die Lichtverteilung und Schatenbildung bereits vor einer Aufnahme beurteilt werden.

Einschalten der Einstellicht-Funktion:

a) Taste ML mindestens 2 Sekunden drucken, oder
b) Taste Select so oft drucken, bis im LC-Display das Symbol ↓ ↓ ↓ blinkt. Mit dem Einstellrad „On“ einstellen. Das Einstellrad in Pfeilrichtung drucken und damit die Einstellicht-Funktion speichern. Wird das Einstellrad nicht gedrückt, so wird die Einstellicht-Funktion nach 5 s automatisch gespeichert. Am mecablitz blinkt die Blitzbereitschaftsanzeige ↓ . Damit wird angezeigt, dass die Einstellicht-Funktion aktiviert ist. Nach dem Drucken der Taste ↓ lost der mecablitz sein Einstellicht aus.

Im Metz-REMOTE-Betrieb (TTL- und Automatik-REMOTE) wird durch das Einstellt Licht des Controllers auch bei allen Slaves gleichzeitig ein Einstelltlicht abgegeben (bei 40 MZ... mit SCA 3080-Adapter ab Version M1 oder einem 3082-Adapter).

Ein vollgeladener Akku reicht fur ca. 60 Auslösungen des Einstellectuals.

Abschalten der Einstellicht-Funktion, wenn Einstellung b) gewählt wurde:

• Taste Select so oft drücken, bis im LC-Display das Symbol ↓↓ ↓ blinkt. Mit dem Einstellrad „OFF“ einstellen. Das Einstellrad in Pfeilrichtung drücken und damit die Einstellicht-Funktion speichern. Wird das Einstellrad nicht gedrückt, so wird die Einstellicht-Funktion nach 5 s automatisch gespeichert.

Am mecablitz leuchtet die Blitzbereitschaftsanzeige wieder stetig.

12.5 Anpassung der Brennweite an das Kamerafformat

These Funktion gibt dem Benutzer die Möglichkeit, die Anzeige der jeweiligen Reflektorposition des mecablitz dem Kameraformat anzupassen. Dadurch können die Objektiv-Brennweiten von Mittelf格式-Kameras (4,5x6, 6x6, 6x7 und 6x9) oder APS-Kameras mit der Anzeige am mecablitz in Übereinstimmung gebracht werden. Für das Kleinbild-Format (35 mm) steht zusätzlich der Extended-Zoom-Betrieb zur Auswahr.

Beim Extended-Zoom-Betrieb wird die Brennweite des mecablitz um eine Stufe gegenüber der Objektiv-Brennweite der Kamera reduziert! Die resultierende großflächigere Ausleuchtung sorgt in Räumen für zusätzliches Streu-licht (Reflexionen) und damit für eine weichere Blitzlicht-Ausleuchtung.

Beispel fur den Extended-Zoom-Betrieb:

Die Objektiv-Brennweite an der Kamera beträgt 50~mm

Im Extended-Zoom-Betrieb steuer der mecablitz auf die Reflektor-Position 35 mm.

Einstellungsvorgung für die Anpassung der Brennweite an das Kamerasystem:

• Taste Select so oft drücken, bis im Display „Zoom“ erscheint. Durch Drehen des Einstellrades die gewünschte Anpassung der Brennweitenanzeige an das Kamerasystem vornehmen:

Anzeigen im Display:

Zoom ohne zusätzliche Anzeige = Einstellung für Kleinbildformat (=normale Einstellung)

Auto Zoom mit folgenden zusätzlichen Anzeigen:

E Extended-Zoom-Betrieb (nur für Kleinbild-Format-Kameras)

APS Anpassung an eine APS-Kamera

F1 Anpassung an eine Mittelformat-Kamera 4,5x6

F2 Anpassung an eine Mittelformat-Kamera 6x6, 6x7 oder 6x9

• Nach der Auswahl das Einstellrad in Pfeilrichtung drücken, um die Einstellung zu speichern. Wird das Einstellrad nicht gedrückt, so wird die gewählte Einstellung nach 5 s automatisch gespeichert. Diese Einstellung bleibt auch nach dem Ausschalten des mecablitz gespeichert.

Das im LC-Display des Blitzgerätes nach dem Speichern weist daraufhin, dass eine der oben genannten Brennweitenanpassungen eingestellt ist.

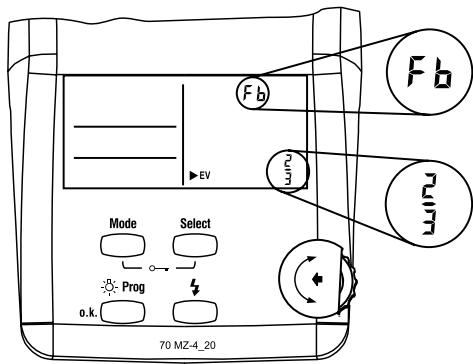

12.6 Blitzbelichtungsreihe „Fb" (flash-bracketing) (Bild 8) (mit 70 MZ-4 nicht möglich)

Mit dem megablitz kann in den Betriebsarten Tl und A eine Blitzbelichtungsreike (flash-bracketing / flash-exposure-bracketing) ausgeführrt werden.

Eine Blitzbelichtungsreihe besteht aus drei aufeinanderfolgenden Blitzlichtaufnahmen mit entsprechenden Blitzbelichtungskorrekturwerten. Die erste Blitzlichtaufnahme in der Belichtungsreihe wird ohne Korrekturwert ausgehruft. Die zweite Blitzlichtaufnahme wird mit Minus-Korrektur und die dritte Blitzlichtaufnahme mit Plus-Korrektur durchgefuhrt. Nach der dritten Aufnahme wird diese Betriebsart wieder automatisch gelöscht.

Blitzbelichtungsreihe „Fb" in TTL-Blitzbetrieb:

Eine Blitzbelichtungsreihe im TTL-Betrieb kann nur dann erfolgen, wenn der mecablitz mit einem geeigneten SCA-Adapter (SCA 3xx2) ausgerüstet ist und die Kamera eine manuelle Blitzbelichtung durch den mecablitz Unterstützung.

Wenn die Kamera eine manuelle Blitzbelichtung nicht Unterstützung, so kann am mecablitz davon ein Korrekturfaktor für die Blitzbelichtungsreihe eingestellt werden, die Kamera belichtet die Aufnahmen jedoch ohne Korrektur. Beachten Sie hierzu die Bedienungsanleitung der Kamera und des SCA-Adapters!

Blitzbelichtungsreihe „Fb" im A-Blitzbetrieb:

Für eine Blitzbelichtungsreihe im A-Betrieb genegt bereits die Ausrüstung des mecablitz mit einem Standardfuß SCA 301. Es ist jeder auch durchaus möglich, eine Blitzbelichtungsreihe im Automatik-Blitzbetrieb mit einem SCA-Adapter durchzuführen!

Be einigen Kameras ist eine Blitzbelichtungsreihe im A-Blitzbetrieb technisch nicht möglich!

Bei einigen Kameras ist eine Blitzbelichtungsreihe im Automatik- Blitzbetrieb technisch nicht möglich, wenn der megablitz nicht mit einem Standardfuß SCA 301 betrieben wird!

Siehe hierzu die Bedienungsanleitung der Kamera bzw. des SCA-Adapters.

Einschalten einer Blitzbelichtungsreihe "Fb":

• Taste Select so oft drücken, bis im Display „Fb“ erscheint. Durch Drehen des Einstellrades den gewünschten Korrekturfaktor für die Blitzbelichtungs-reihe anwahlen. Im Display blinken währenddessen „EV“ und der Wert für den Korrekturfaktor. Durch Drücken des Einstellrades in Pfeilrichtung die Einstellung speichern. Wenn das Einstellrad nicht gedrück wird, so wird die Einstellung nach ca. 5 s automatisch gespeichert.

Im Display des mecablitz erscheint „Fb 1". Dies weist auf die erste Aufnahme der Blitzbelichtungsreihe hin. Die folgende Aufnahme wird ohne Korrekturfaktor ausgeführrt.

Nach der ersten Aufnahme wechselt die Displayanzeige auf „Fb 2". Im Display erscheinen zusätzlich „EV" und der Minus-Korrekturfaktor, mit dem die zweite Aufnahme erfolgt.

Nach der zweiten Aufnahme wechselt die Displayanzeige auf „Fb 3". Im Display wird außer dem Plus-Korrekturfaktor für die dritte Aufnahme angezeigt.

Nach der dritten Aufnahme werden die „Fb“-Anzeige, sowie die „EV“-Anzeige und der Wert für den Korrekturfaktor gelöscht.

Fur eine weitere Blitzbelichtungsreihe muss der Einstellvorgang zum Einsatzen einer Blitzbelichtungsreihe wiederholt werden.

Soll die Blitzbelichtungsreihe vorzeitig abgebrochen werden, so schalten Sie den mecablitz mit dem Hauptschalter kurzzeitig aus.

12.7 Zurück zur Grundeinstellung

Der mecablitz kann mit einem Tastendruck von mindestens 3 Sekunden auf die Mode Taste zu einer Grundeinstellung zurückgesetzt werden. Die eingestellte Betriebsart bleibt erhalten.

Folgende Einstellungen werden gelöscht:

• TTL-Unterbetriebsarten „3D" und Remote-Betriebsarten
• manuell eingegebene Teillichtleistungen
• Flash-Bracketing Fb

Brennweitenanpassungen "E", "APS", "F1" und "F2"
- Synchronisation auf den 2. Vorhang (REAR)
- Verriegelung der Bedienelemente.

Folgende Einstellungen werden gesetzt:

• Beep-Funktion" ein (mit 70 MZ-4 nicht möglich)
  "Auto Zoom" ein.

12.8 Motor-Zoom-Reflektor

Wenn der mecablitz mit einem SCA-Adapter 3xx2 ausgerüstet ist und mit einer Kamera betrieben wird, welche die Daten für die Objektiv-Brennweite an das Blitzgerät meldet, passst sich seine Zoom-Reflektor-Position automatisch der Objektivbrennweite an. Im Display des mecablitz wird „Auto Zoom" angezeigt.

Wird der mecablitz mit einem SCA300-Adapter oder dem Standardfuß SCA 301 betrieben, muss die Zoom-Position des Blitzreflektors manuell eingestellt werden:

• Einstellrad drehen, bis sich das Pfeilsymbol auf dem Display sehen „Zoom" befindet.
• Einstellrad in Pfeilrichtung drucken. Das Pfeilsymbol blinkt.
• Einstellrad drehen und die gewünschte Reflektoreinstellung wahren.
• Zum Speichern das Einstellrad in Pfeilrichtung drucken. Wird das Einstellrad nicht gedrückt, so wird die Einstellung nach 5 s automatisch gespeichert! Das Pfeilsymbol blinkt dann nicht mehr.

Wenn Sie ein Zoom-Objektiv benutzen und nicht unbedingt immer die volle Leitzahl und Reichweite des mecablitzbenötgien, konnen Sie die Zoom-Reflektor-Position auf der Anfangsbrennweite des Zoomobjektives belassen. Damit ist garantiert, dass Ihr Bild immer vollständig ausgeleucht wird. Sie sparen sich damit die fortwährende Anpassung an die Objektivbrennweite.

Beispiel:

Sie benutzen ein Zoom-Objektiv mit einem Brennweitenbereich von 28 mm bis 80 mm. In diesen Beispiel stellen Sie die Position des Zoom-Reflektors d'mcacblitz auf 28 mm!

Verändern der Zoom-Position bei SCA 3xx2-Adapter und einer Kamera, die Daten überträgt:

Die Zoom-Position der Reflektors kann auch beim Betrieb des mecablitz mit einem SCA 3xx2-Adapter und einer Kamera, die Daten überträgt, verändert werden:

Anwahl der gewünschten Zoom-Position siehe oben.

Nach dem Speichern wirdstatt „AutoZoom" nur noch „Zoom" angezeigt. Die gewählte Zoomposition des Reflektors blinkt im Display des mecablitz. Dies weist darauf auf hin, dass die gewählte Zoomposition von Hand verstellt wurde.

Rückstellung auf „AutoZoom“-Betrieb:

• Einstellrad drehen, bis sich das Pfeilsymbol auf dem Display sehen „Zoom" befindet.
• Einstellrad in Pfeilrichtung drucken. Das Pfeilsymbol blinkt.
• Einstellrad drehen, bis auf dem Display „AutoZoom" erscheint!
• Zum Speichern das Einstellrad in Pfeilrichtung drücken. Wird das Einstellrad nicht gedrückt, so wird die Einstellung nach 5 s automatisch gespeichert! Das Pfeilsymbol blinkt dann nicht mehr.

Das Blitzgerät muss sich damit auf der eingeschalteten Kamera befinden!

12.9 m - ft Umschaltung

• mecablitz mit dem Hauptschalter ausschalten.
• Taste Select drücken und gleichzeitig den Hauptschalter auf On stellen.

12.10 Programm-Speicher-Funktion

(mit 70 MZ-4 nicht möglich)

In der Blitzlichtfotographie gibt es immer wiederkehrende Standardsituationalen (z. B. Geburtstagseiern im eigenen Wohnzimmer o.ä.). Der mecablitz 70 MZ-5 bietet die Möglichkeit, die Einstellungen des Blitzgerätes für solche Standardsituationalen als Programm zu speichern. So konnen einmal getroffene Blitzgeräte-Parameter schnell wieder eingestellt werden.

Das Arbeiten mit Programmen ist nur mit dem Standardfuß 301 bzw. einem SCA 300-Adapter sinnvoll. Bei der Verwendung einer Systemkamera mit SCA 3xx2-Adapter werden die Programm-Daten für Blende, Filmempfindlichkeit, ISO und die Zoomposition den aktuellen Kameradaten angepasst, sofern die Kamera diese Daten meldet.

Das Blitzgerät gibt Ohnen die Möglichkeit, 5 Programmplätze mit ihren eigenen Blitzprogrammen zu belegen.

Einstellvorgang für das Speichern eines Programmes:

• Gewünschte Einstellungen (Betriebsart, Blende, Zoom, usw.) für die spätere Anwendung einstellen.
• Prog.-Taste mindestens 3 Sekunden drücken. Im LC-Display erscheint die Anzeige Pr und Lo1.
• Einstellrad entgegen dem Uhrzeigersinn drehen und einen Speicherplatz SA 1, SA 2... SA 5 (SAVE = Speichern) auswahlen.
• Einstellrad innerhalb der nachsten 3 Sekunden drücken, damit die Einstellungen auf dem ausgewählten Speicherplatz geschichert werden.

Aufrufen eines gespeicherten Programmes:

• Prog.-Taste mindestens 3 Sekunden drücken. Im LC-Display erscheint die Anzeige Pr und Lo1.
• Einstellrad entgegen dem Uhrzeigersinn drehen und einen Speicherplatz Lo 1, Lo 2... Lo 5 (LOAD = Laden) auswahlen.
• Einstellrad innerhalb der nachsten 3 Sekunden drücken, damit die Einstellungen aus dem ausgewählten Speicherplatz geladen werden.

12.11 Die Rapid-Funktion

(mit 70 MZ-4 nicht möglich)

Im A- und TTL-Betrieb hängen die Blitzfolgezeiten davon ab, wie viel Licht für die Aufnahme besteht wird. Bei voller Lichtleistung liegen die Blitzfolgezeiten bei max. 5 Sekunden. Ist diese Blitzfolgezeit zu lange, dann kann die Rapid-Funktion eingeschaltet werden.

Das Zuschalten der Rapid-Funktion empfeihlt sich besonder in solchen Fälle, wo es auf schnelle Blitzfolgezeiten und weniger auf max. Blitzleistung ankommen, z. B. bei Innenräumen. Die Leitzahl wird bzw. noch um 1 Stufe reduziert, z. B. von Leitzahl 50 (bei ISO 21/100^ - Zoom 50mm ) auf Leitzahl 35 (bei ISO 21/100^ - Zoom 50mm ).

13. Weitwinkelstreuische

Die Weitwinkelstreutscheibe kann für Ausleuchtungen ab 20 mm Brennweite (Kleinbild 24 × 36 ~mm ) bzw. ab 50 mm Brennweite und länger (Format 6 × 6 ) verwendet werden.

Reflektor manuell auf die Zoomposition 24 mm einstellen.

Die Leitzahl mit Weitwinkelstreuschibe beträgt 30.

14. Manuelle Blitzbelichtungskorrekturen

Die Blitzbelichtungsautomatik des mecablitz und der meisten Kamas sind auf einen Reflexionsgrad des Motives von 25% (durchschnittlicher Reflexionsgrad von Blizzmotiven) abgestimmt. Ein dunkler Hintergrund, der viel Licht absorbiert, oder ein heller Hintergrund, der stark reflektiert (z.B. Gegenlichtaufnahmen), konnen zu Über- bzw. Unterbelichtung des Motives führen. Um den oben genommen Effekt zu kompressieren, kann die Blitzbelichtung manuell mit einem Korrekturwert der Aufnahmesituation angepasst werden. Die Höhe des Korrekturwertes ist vom Kontrast zwischen Motiv und Bildhintergrund abhängig! Am mecablitz konnen im TTL-Blitzbetrieb und A-Blitzbetrieb manuelle Korrekturfaktoren für die Blitzbelichtung von -3 EV (Blendenwerte) bis +3 EV (Blendenwerte) in Drittel-Stufen eingestellt werden. Viele Kamas haben ein Einstellelement für Belichtungskorrekturen, welches auch bei TTL-Blitzbetrieb verwendbar ist.

Beachten Sie die Angaben in der Kamerabedienungsanleitung oder des SCA-Adapters.

Eine Belichtungskorrektur durch Verändern der Objektivblende ist hier nicht möglich, da die Belichtungsautomatik der Kamera die geänderte Blende wiederum als normale Arbeitsblende betrachtet.

Dunkles Motiv vor hellem Hintergrund: Positiver Korrekturwert (etwa 1 bis 2 Blendenwerte EV) Helles Motiv vor dunklem Hintergrund: Negativer Korrekturwert (etwa -1 bis -2 Blendenwerte EV)

Beim Einstellen eines Korrekturwertes kann sich die Reichweitenanzeige im LC-Display des mecablitz ändern und dem Korrekturwert angepasst werden (abhängig von Kameratyp und SCA-Adapter)!

Einstellen einer manuellen Blitzbelichtungskorrektur:

• Der mecablitz arbeitet im TTL-Blitzbetrieb oder im A-Blitzbetrieb.
• Einstellrad drehen, bis das Symbol „EV“ am LC-Display erscheint. Das Pfeilsymbol neben „EV“ zeigt, dass die Position zum Einstellen eines Korrekturwertes für die Blitzbelichtung angewählt ist.
• Einstellrad in Pfeilrichtung drucken. Das Pfeilsymbol seinen „EV“ blinkt.
• Durch Drehen des Einstelltrades einen geeigneten Korrekturwert einstellen. Der Korrekturwert wird im LC-Display des mecablitz angezeigt.
• Zum Speichern des Korrekturwertes das Einstellrad in Pfeilrichtung drücken. Wird das Einstellrad nicht gedrückt, so wird der Korrekturwert nach 5 s automatisch gespeichert. Das Pfeilsymbol neben „EV“ hört auf zu blinken. Der eingestellite Korrekturwert wird im LC-Display des mecablitz angezeigt.

Abschalten einer manuellen Blitzbelichtungskorrektur:

• Das Einstellrad drehen, bis sich am LC-Display das Pfeilsymbol geben „EV" befindet.
• Einstellrad drücken. Das Pfeilsymbol seinen „EV“ blinkt.
• Das Einstellrad drehen, bis die Anzeige des Korrekturwertes im Display verlischt.

• Einstellrad in Pfeilrichtung drücken und damit die Einstellung speichern. Wird das Einstellrad nicht gedrückt, so wird der Korrekturwert nach 5 s automatisch gespeichert. Das Pfeilsymbol neben „EV“ hört auf zu blinken.
  Eine manuelle Blitzbelichtungskorrektur im TTL-Betrieb kann nur dann erfolgen, wenn die Kamera diese Funktion unterstützt! Wenn die Kamera diese Funktion nicht unterstützen, so kann am mecablitz davon ein Korrekturwert eingestellt werden, dieser wird jedoch nicht wirksam!

Die Übertragung eines Korrekturwertes für die Blitzbelichtung vom mecablitz zur Kamera ist nur mit einem Adapter SCA 3xx2 möglich!

Bei verschiedene Kameras muss eine manuelle Blitzbelichtungskorrektur an der Kamera selbst eingestellt werden (siehe Bedienungsanleitung der Kamera). In thisem Fall wird am megablitz kein Korrekturwert angezeigt.

Bei verschiedene Kamas kann eine manuelle Blitzbelichtungskorrektur an der Kamera oder am Blitzgerät eingestellt werden. Welche Einstellung Vorrang hat, entnehmer Sie der Bedienungsanleitung der Kamera bzw. des SCA-Adapters.

15. Wartung und Pflege

Entfernen Sie Schmutz und Staub mit einem weichen, trockenen oder siliconbehandelten Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffeile konnten beschädigt werden.

Formieren des Blitzkondensators

Der im Blitzgerät eingebaute Blitzkondensator erfährt eine physikalische Veränderung, wenn das Gerät länger Zeit nicht eingeschaltet wird. Aus thisem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten. Der Akku muss damit so viel Energie liefern, dass die Blitzbereitschaft langstens 1 Min. nach dem Einsatzen aufleuchtet.

16. Technische Daten

max. Leitzahl bei ISO 100/21°, Zoom 105 mm: im Metersystem: 70 im Feet-System: 229

12 Automatikblenden bei ISO 100/21°:

1-1,4-2-2,8-4-5,6-8-11-16-22-32-45

Blitzleuchteiten:

ca. 1/200 ... 1/20.000 Sekunde
- im M-Betrieb ca. 1/200 Sek. bei voller Lichtleistung
- bei 1/2 Lichtleistung ca. 1/600 Sekunde
- bei 1/4 Lichtleistung ca. 1/1500 Sekunde

Fotosensor-Messwinkel: ca. 25^

Farbttemperatur:

ca. 5600 K

Filmempfindlichkeit:

ISO 6 bis ISO 6400

Synchronisation:

Niederspannungszündung

Blitzanzahlen:

ca. 60^ (im M-Betrieb)

Blitzfolgezeit:

5 Sek. (im M-Betrieb)*

3 Sek. (im Rapid-Betrieb)

• bei voller Lichtleistung

Schwenkbereiche und Raststellungen des Reflektors:

nach offen 60^ 75° 90°

gegen den Uhrzeigersinn 30^ 60° 90° 120° 150° 180°

im Uhrzeigersinn 30^ 60° 90°

AbmaBe ca. in mm (B × H × T):

• Lampenstab 103 × 244 × 118
• Steuergerät 67 x 35 x 89

Gewicht:

• Lampenstab ohne Akku ca. 880 Gramm
• Steuergerät ca. 138 Gramm

Auslieferungsumfang:

Lampenstab, Weitwinkelstreucheibe, Steuergerät, NC-Akku 50-40, Ladegerät 759^* , Kameraschiene, Standardfuß 301, Bedienungsanleitung, SCA 300/3002 Tabelle.

* (weitere Ladegerate als Sonderzubehör: Japan 750, Australien 752, England 753, Neuseeland 755, USA/Canada 758)

Änderungen und Irrtümer vorbehalten!

17. Fachchinesisch

• Belichtungskontrollanzeige im Kamerasucher Im Automatik- oder TTL-Blitzbetrieb wird die richtige Belichtung oder die Unterbelichtung des Films bei denen Kameras durch ein Signal im Sicher angezeigt.
• Automatische Blitzsynchronzeitsteuerung Gleichzeitig mit Eintreten der Blitzbereitschaft wird bei den beiden Systemkameras die Verschlusszeit aus der eingestellen Betriebsart automatisch auf die Blitzsynchronzeit umgescheltet. Bei manchen Kameras bleiben längerere Verschlusszeiten erhalten. Erlischt die Blitzbereitschaftsanzeige nach einem ausgelösten Blitz oder wird das Blitzgerät ausgescheltet, stellt die Kamera automatisch die vorherige Verschlusszeit wieder ein.
  Zündungssteuerung
  Ergibt sich für die am Objektiv eingestellte Blende mit der vorhandenen Beleuchting bereits eine Verschlusszeit, die gleich oder kürzer als die Blitzynchronzeit ist, so wird bei der Auslösung der Kamera der Blitz nicht gezündet. Die Aufnahme erfolgt dann mit dem vorhandenen Umlicht, dadurch wird eine Überbelichtung vermieden.

• Wahlweise Synchronisation auf den 1. oder 2. Verschlussvorhang Dabei werden zwei möglichekeiten für die Blitzsynchronisation geboten: - auf den Moment der erfolgenden Öffnung des ersten Verschlussvorhangs oder

• kurz vor Ablauf des zweiten Verschlussvorhangs.

Am jeweiligen SCA-Adapter wird die gewünschte Synchronisation vorgewählt. Die Synchronisation auf den zweiten Verschlussvorhang ist vor allem bei Belichtungen mit länger Verschlusszeit und bewegten Motiven mit eigener Lichtquelle von Vorteil.

• Autofokus-Messblitz

Sobald die Umlichverhältnisse für eine automatische Fokussierung nicht mehr ausreichen, wird von der Kameraelektronik der Autofokus-Messblitz aktiviert. Der Autofokus-Scheinwerfer strahlt damit ein Streifenmuster ab, das auf das Motiv projiziert wird. Auf diesen Streifenmuster kann dann die Kamera automatisch fokussieren. Bei Verwendung eines SCA 300-Autofokus-Adapters wird ausschließlich der im Adapter eingebaute Autofokus-Messblitz aktiviert.

Programm-Blitzautomatik

Einige Kameras mischen in Stellung „Programm" Umlicht- und Blitzbeleuchtung. Die Kamera stellt automatisch eine Zeit-Blenden-Kombination ein und steuert den Blitz im TTL-Modus. Damit ist eine sehr einfache Bedienung der Gerätekombination möglich.

• TTL-Aufhellblitzsteuerung

Einige Systemk cameras bieten neben der TTL-Blitzsteuerung noch die Mogglichkeit der TTL-Aufhellblitzsteuerung. Diese Betriebsart wird speziell für Tageslichtaufnahmen zum Aufhellen der Schatten oder bei Gegenlichtaufnahmen besteht. Die Kamera steuert aufgrund der Sensormessung im Kameraineren und der nachfolgenden Auswertung durch die Kameraelektronik immer die richtige Blitzlichtmenge für eine ausgewogene Belichtung. Dabei wird für Aufhellaufnahmen automatisch von der Kamera eine Blitzbelichtungskorrektur durchgeführt.

• TTL-Blitzbelichtigungskorrektur

Bei bestimmten Aufnahmesituationen besteht die Möglichkeit, dass die Sensormessung im Kameraineren getäuscht wird. Dies tritt vor allem bei sehr dunklen Motiven vor besonders hellem Hintergrund (Motiv unterbelicht) oder besonderssHELLMOTIV vor sehr dunklem Hintergrund (Motiv überbelicht) auf. Mit Hilfe der Blenden- und Verschlusszeitensteuerung,

Filmempfindlichkeitsänderung oder der + / - Korrektur an der Kamera kann eine normale Belichtungskorrektur durchgefuhrt werden. Dabei werden jeder sümftliche Anteile an einer Aufnahme beeinflusst. Aus thisem Grund ist bei einigen Kamas eine spezielle Blitzbelichtungskorrektur möglich. Mit dieser Blitzbelichtungskorrektur bleibt die Gesamtbelichtung erhalten und ledigious die dunkleren, abgeschafften Partien werden mit dem Blitzgerat aufgehlt. Weiter Einzelheiten konnen Sie dazu aus der jeweiligen Bedienungsanleitung des Adapters und der Kamera entnehmen.

• Vorblitz gegen rote Augen (nur mit SCA 3402-Adapter für Nikon) Beim Rote-Augen-Effekt handelt es sich grundsätzlich um einen physikalischen Effekt. Diese Effekt tritt immer dann auf, wenn die aufzunehmende Person mehr oder weniger voll in die Kamerablick, das Umlicht relativ dunkel ist und das Blitzgerät sich auf oder unmittelbariben der Kamera befindet. Das Blitzgerät hellt bzw ein Augenhintergrund auf, die blutgefüllte Netzhaut wird durch die Pupille hindurch sightbar und von der Kamera als roter Fleck oder Punkt aufgezeichnet.

Die Funktion zur Verringerung des Rote Augen-Effektes bringt hier eine deutliche Verbesserung. Bei Verwendung dieser Funktion zündet der mecablitz vor dem Verschlussablauf und vor den Messblitzen für den Multi-Sensor drei sichtbare schwache Vorblitze (falls mit Blitzgerät bzw. Kamera möglich), denen der Hauptblitz folgt.

These drei Vorblitze führen dazu, dass sich die Pupillen der Personen werden schreiben und damit den Effekt der roten Augen verringn. These Funktion steht mit jedem Belichtungsprogramm zur Verfügung. Weitere Einzelheiten siehe Kamerabedienungsanleitung.

3D-TTL-Blitzsteuerung (nur mit SCA 3402-Adapter für Nikon) Bei dieser Betriebsart werden unmittelbar nach dem Druck auf den Auslöser und vor dem Verschlussablauf kaum sichbare Messblitze ausgesandlt, die der Kamera Informationen über Helligkeit und Kontrast geben.

18. Sonderzubehör

Fur Fehlfunktionen und Schäden am mecablitz, verursacht durch die Verwendung von Zubehör anderer Hersteller, wird keine Gewährleistung übernommen.

Farbfilter-Set 50-32

Farbavorsatzscheiben für den Hauptreflektor zum Erzeugen von Farbe-effekten.

Fixier-Set 30-28

(Bestellnr. 0003028)

zum Parallel-Fixieren des Blitzgerätes in Verbindung mit der Kamera-schiene.

• Haltewinkel 50-35

(Bestelln. 0050358)

zur Befestigung des Steuergerätes bei Verwendung von Kameras ohne Sucherschuh.

• Mecabounce 50-90

(Bestelln. 0050904)

für eine weiche Ausleuchtung mit softartigem Effekt. Die Gesichtsfarbe von Personen wird natürlicher wiedergegeben.

Mecalux 11

(Bestellnr. 0000011)

Sensor zur optischen, verzögerungsfreien Fernauslösung von Zweitblitzgeräten durch einen von der Kamera ausgelösten Blitz. Spricht auch auf Infrarot an. Keine Batterie nitig.

Mecalux-Halter 60-26

(Bestellnr. 0006026)

zum Befestigen des Mecalux 11.

NC-Akku 50-40

(Bestelln. 0005040)

• NiMH-Akku-Set 50-45

(Bestellr. 000129550)

Nickel-Matall-Hybrid Akku mit Ladegerät. Die umwelfrechtliche Alternative zum NC-Akku mit entsprechenden hoher Kapazität.

Power-Pack P50

(Bestellnr. 0012950)

fur mehr Leistung bei der Blitzanzahl.

• Reflexschirm 50-23

[Bestellnr. 000050237]

mildert durch sein weiches gerichtetes Licht harte Schlagschatten.

• SCA-Adapter System 300

für den Blitzbetrieb mit Systemkameras. Siehe separate Bedienungsanleitung.

• SCA-Adapter System 3000

für den Blitzbetrieb mit Systemkameras bei digitaler Datenübertragung der SCA-Funktion. Funktionserweiterung gegenüber dem SCA-300-System. Siehe separate Bedienungsanleitung.

• Schierenplatte 70-35

(Bestellnr: 0007035)

zur stabilen Befestigung von großformatigen Kameras.

• Slave Adapter 3083

(Bestellnr: 0033083)

ermöglich die optische und akustische Blitzbereitschafts-Anzeige in den drahtlosen Remote-Betrieben.

• Synchronverbindungskabel SCA 307 A

(Bestellnr: 0009307)

für entfesselten Betrieb bzw. bei Verwendung der Kameraschiene.

• Synchronverbindungskabel SCA 3007 A

(Bestellnr. 0033007)

mit Rotlichtbaustein für entfesselten Betrieb und bei Verwendung der Kameraschiene.

• Synchronverbindungskabel für Standardfuß 301:

Verbindungs-Kabel 36-50

(Bestellnr: 0003650)

Verbindungs-Kabel 36-51 (1 m)

(Bestellnr: 0003651)

Spiral-Verbindungskabel 36-52 (1,2 m)

(Bestellnr: 0003652)

Verlägerungskabel 60-53 (1,25 m)

(Bestellr. 0006053)

Verlängerungskabel 60-54 (5 m)

(Bestellnr: 0006054)

• Veränderungskabel 50-60

[Bestellnr. 000050600]

19. Hilfe bei Störungen

Sollte es einmal vorkommen, dass im LC-Display unsinnige Anzeigen erscheiden oder das Blitzgerät Funktioniert nicht so, wie es in den einzelnen Betriebsarten soll, so verfahren Sie wie folgt:

• Schalten Sie das Blitzgerät mit dem Hauptschalter aus.
• Nehmen Sie die Batterien oder Akkus aus dem Blitzgerät hersaus.
• Schalten das Blitzgerät für ca. 1 Sekunde ein und wieder aus.
• Legen Sie die gebrauchten oder neue Batterien oder Akkus wieder ein.

Batterie-Entsorgung

Batterien/Akkus gehoren nicht in den Hausmull!

Bitte bedieren Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien/Akkus ab.

Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

• abschaltet und signalisiert „Batterien leer".
• nach längerem Gebrauch der Batterien nicht mehr einwandfrei Funktioniert. Zur Kurzschlussicherheit sollen den Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland:

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben.

Sie können ihre alten Batterien überall Dort unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in ihrer Stadt oder Gemeinde.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei
Cd = Batterie enthalt Cadmium
Hg = Batterie enthalt Quecksilber
Li = Batterie enthalt Lithium

Garantiebestimmungen

Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland ab 01.01.2002.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkäufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnnt mit dem Abschluss des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatumss durch Vorlage des vom Verkauf maschinell erstellungen Original-Kaufbeleges geltend gemacht werden.
6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder über den Fachhändler oder direkt an die Firma Metz-Werke GmbH & Co KG - Zentralkundendienst - Ohmstrasse 55, 90513 Zirndorf, transportischer verpackt unter genauer Schilderung der Beanstandung einzusenden. Sie können unter den gleichen Bedingungen auch an die autorisierten Kundendienststellen der Firma Metz-Werke GmbH & Co KG eingesandt werden. Hin- und Rücksendung erfolgen auf Gefahr des Käufers.

7. Die Garantie besteht darin, daß Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos repariert oder, soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden. Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlösigkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Veränderung der Garantiezeit, noch wird für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet.

8. Unsachgemäß Behandlung und Eingriffe durch den Käfer oder Dritte schlieben die Garantieverpflichtungen sowie alle weiteren Ansprüche aus. Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind. Ferner sind Verschleit, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen: Blitzrähre, fest eingebaute Akkus, Kontakte, Verbindungskabel.

9. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkäfer nicht berührt.

Metz-Werke GmbH & Co KG

1) alleen möglichk indien in te stellen op de camera

1) alleen möglichk indien in te stellen op de camera

(met 70 MZ-4 nicht möglich)

(met 70 MZ-4 nicht möglich)

Bij ingeschakelde hulpreflector is stroboscopisch flitsen nicht möglichk.

(met 70 MZ-4 nicht möglich)

(met 70 MZ-4 nicht möglich)

(met 70 MZ-4 nicht möglich)

16. Technische gegevens

(Bestelnr.: 0007035)

(Bestelnr.: 0003028)

(Bestelnr.: 0009307)

(Bestelnr.: 0033007)

(Bestelnr.: 0003650)

(Bestelnr.: 0003651)

Gespiraliseerde verbindingskabel 36-52 (1,2 m)

(Bestelnr.: 0003652)

Verlengkabel 60-53 (1,25m)

[Bestelnr.: 0006053]

Verlengkabel 60-54 (5 m)

(Bestelnr.: 0060564)

Houder 50-35

[Bestelnr.: 000050358]

(Bestelnr.: 0000011)

(Bestelnr.: 0006026)

(Bestelnr.: 0005040)

(Bestelnr.: 0012950)

f/1,f/1.4,f/2,f/2.8,f/4,f/5.6,f/8,f/11,f/16,f/22,f/32,f/45

Flash durations:

Tabelle 1: Leitzahlen bei maximaler Lichtleistung (P 1/1)

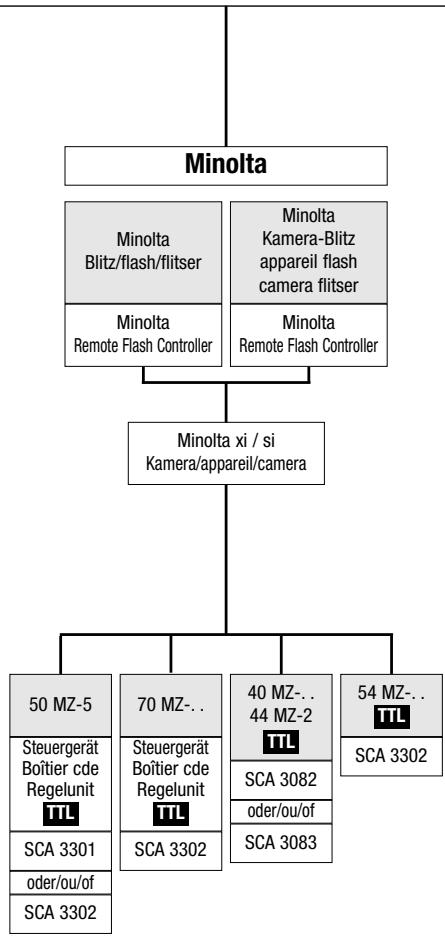

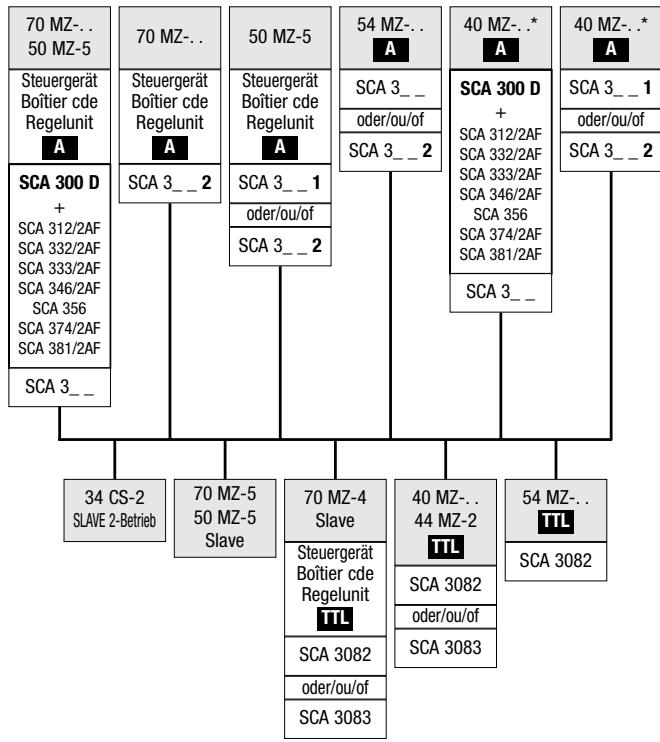

A-Remote-Betrieb / Mode multi-flash Auto / A-afstansfunctie

mit 40 MZ-2 nicht möglich
non réalisable avec 40MZ-2
* met 40 MZ-2 nicht möglich

Afstandsfunctie

Remote control

Bild 1 / Fig. 1 / Afb. 1 / Grab 1

Abbildung gilt nur für 70 MZ-5

Bild 4 / Fig. 4 / Afb. 4 / Grab 4

Bild 2 / Fig. 2 / Afb. 2 / Grab 2

Bild 3 / Fig.3 / Afb.3 / Grab 3

Bild 5 / Fig. 5 / Afb. 5 / Grab 5

Bild 7 / Fig. 7 / Afb. 7 / Grab 7

Bild 5 / Fig. 5b / Afb. 5 / Grab 5

Bild 8 / Fig. 8 / Afb. 8 / Grab 8

Ihr Metz-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recyclbar sind und wieder verwendet werden können.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie these Gesät bei ihrer örtlichen communitalen Sammelstelle oder im Recycling Centre.

Bitte helfen Sie mit, die Umwelt in der wir leben, zu erhalten.

Im Rahmen des CE-Zeichens wurde bei der EMV-Prüfung die korrekte Belichtigung ausgewertet.

SCA-Kontakte nicht berühren!

In Ausnahmefällen kann eine Berührung zur Beschädigung des Gerätes führen.

Remarque:

Metz - Werke GmbH & Co KG • Postfach 1267 • D-90506 Zirndorf • [e-mail] • www.metz.de
