BEDIENUNGSANLEITUNG 760GM-P23 MSI
Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt
Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte führen Elektro- und Elektronik-Altgeräte nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europawweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seine Lebenszyklus zurückzunehmen.itte entsorgen Sie these Produkte zum gegebenen Zeitpunkt ausschiesslich an einer lokalen Altgerätesammelstelle in Ihr Höhe.
FRANÇAIS
Denke, dass Sie das 760GA-P43 (FX)/ 760G-P43 (FX)-Serie (MS-7699 v1.x) ATX Mainboard gewählt haben. Diese Serie basiert auf dem AMD^® 760G & SB710 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD^® Prozessor in AM3+ Packung zu untersären, stellt die Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdecktopsysms dar.

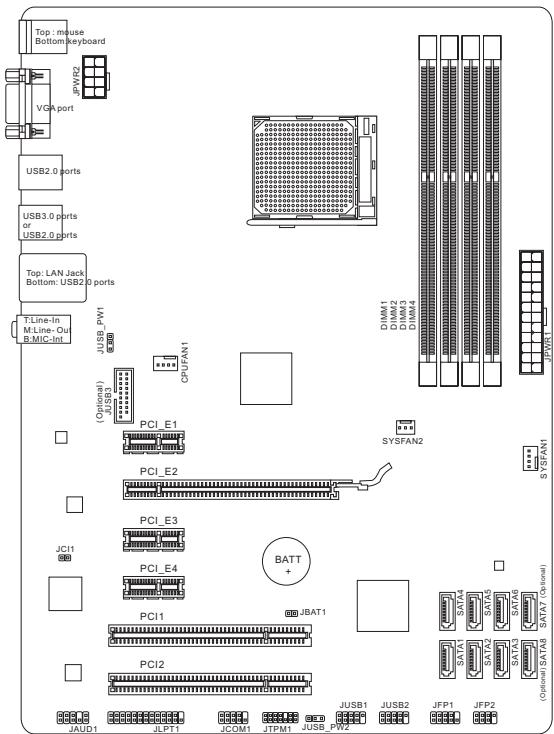

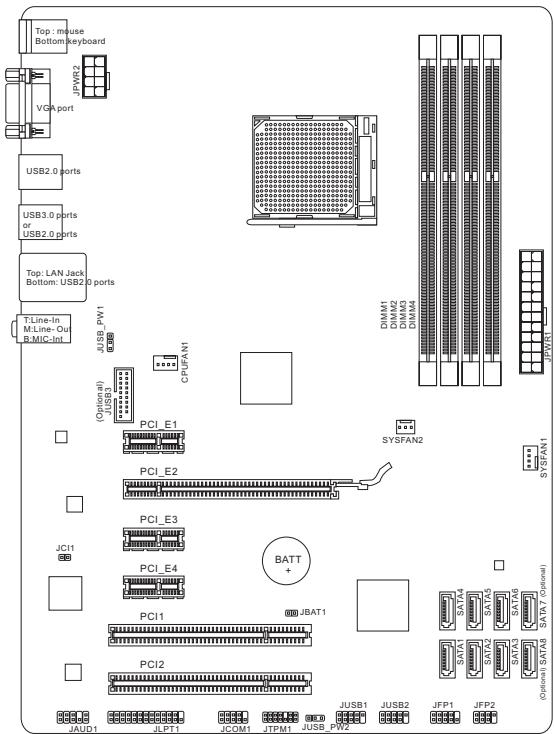

Layout
SPEZIFIKATIONEN
Prozessoren
- Unterstützung die AMD® Phenom™ II / Athlon™ II / Sempron™ Processoren für AM3+ Socket
Chipsatz
North-Bridge: AMD® 760G Chipsat
South-Bridge: AMD® SB710 Chipsatz
Spelicher
4x DIMMs unterstützt DDR3-1866*(OC)/ 1600/ 1333/ 1066 MHz bis zu max. 32GB
- Unterstützung die Modus Dual-Kanal
LAN
Unterstutz LAN 10/ 100/ 1000 über Realtek® 8111E
Audio
Onboard Soundchip Realtek® ALC887
8-Kanal Audio-Ausgang
Erfuilt die Azalia Spezifikationen
SATA
6x SATA 3Gb/s Anschlisse (SATA1~6) über AMD® SB710
2x Sata 6GB/s Anschluse (SATA7~8) über Asmedia® ASM1061 (760GA-P43 (FX))
RAID
- SATA 1~6 unterstützen die RAID 0/1/10 oder JBOD mode über AMD® SB710
2x USB 3.0 rückwärte E/A-Anschlüsse über den RENESAS 720201
1x USB 3.0 onboard-Anschluss über RENESAS 720201
Anschlusse
Hintere Ein-/ und Ausgänge
PS/2 Mausanschluss x1
- PS/2 Tastaturanschluss x1
VGA Anschluss x1
- USB 2.0 Anschluse x4 (760GA-P43 (FX))/USB 2.0 Anschluse x6 (760G-P43 (FX))
- USB 3.0 Anschlüsse x2 (760GA-P43 (FX))
LAN Anschluss x1
- Audiobuchsen x3
On-Board Stiftleiste/ Anschlüsse
- USB 2.0 Stiftleisten x2
- USB 3.0 Stiftleiste x1 (760GA-P43 (FX))
- Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge x1
- Parallele Stiftleiste x1
- Serielle Stiftleiste x1
- TPM Stiftleiste x1
- Gehäusekontaktschalter x1
Stockplatz
1x PCIe 2.0 x16-Stockplatz
3x PCIe 2.0 x1-Steckplätze
2x PCI-Steckplatz
ATX (30,48 cm × 22,25 cm)
Schaubenlocher fur die Montage
Schraubenlocher fur die Montage x6
Weitere CPU Informationen finden Sie unter
Weitere Informationen zu kompatiblen Speichermodulen finden Sieunte
http://www.msi.com/service/test-report
Wenn Sie für Bestellungen von Zubehör Teilenummern bestehtig, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

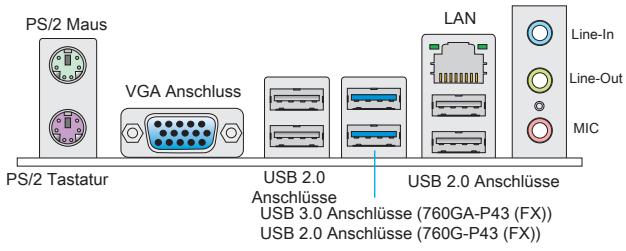

HINTERES ANSCHLUSSPANEL
Das hintere Anschlusspanel verfügt über folgende Anschlüsse:
HARDWARE SETUP
CPU & Kühler Einbau für AM3+
Wenn Sie die CPU einbauen, denken sieitte daran einen CPU-Kuhler zu installieren. Ein CPU-Kuhler ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU und CPU-Kuhler Installation zu gewährleisten. Ein fehlherhafter Einbau führt zu Schäden an der CPU und dem Mainboard.
Die Obserseite der AM3+ CPU.
Vergessen Sie nicht, etwas Silziumwärmeleitpaste auf die CPU auf zurragen, um eine Ableitung der Hitze zu erzielen.
der goldenen Pfeil
Folgen Sie den Schritten unter, um die CPU und den Kühler ordnungsgemäß zu installieren.
- Ziehen Sie den Hebel bereits seitlich vom Sockel weg, haben Sie ein danach bis zu einem Winkel von ca. 90^ an.
- Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passn zur korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
- Ist die CPU korrekt installiert, sollenen die Pins an der Unterseite vollständig versenk und nicht mehr sightbar sein. Beachten Sieitte, dass jeder Abweichung von der wichtigen Vorgehenswiese beim Einbau Ihr Mainboard dauerhaft beschädigen kann.
- Drucken Sie die CPU fest in den Sockel und drucken Sie den Heibel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließen des Hebels dazu neigt, sich zu bewegen, sichern Sie dieseitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.
- Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.
- Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschlussend ziehen Sie den Sicherungshebel an der Seite fest.
- Drucken Sie den Sicherungshebel.
- Verbinden Sie das Stromkabel des CPU Lufters mit dem Anschluss auf dem Mainboard.
WICHTIG
- Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnell't der Sicherungshaken sofort zurück.
- Stellen Sie sichere, dass Ihr Kühler eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.
- Beziehen Sie bereits sich die auf Unterlagen im CPU Kühlerpaket für mehr Details über die CPU Kühlerinstallation.
Schraubenlocher für die Montage

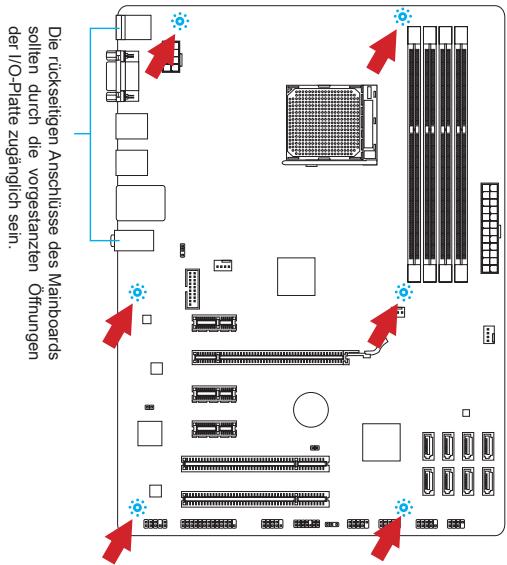

Verwenden Sie die dem Mainboard beiliegende I/O-Platte und setzen Sie die sie mit leichtem Druck voninnen in die Aussparung des Computergehäuses ein. Zur Installation des Mainboards in Ihr PC-Gehäuse befestigen Sie zunachst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Mainboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Mainboard mit den dem Gehäuse beiliegenden Schrauben fest. Die Positionen der Befestigungslöcher sehen Sie in der Zeichnung unter. Weitere Informationen erfahren Sie über Ihr Gehäusehandbuch.
WICHTIG
- Installieren Sie das Mainboard auf einer ebenen Fläche ohne Schmutz.
- Um Schäden am Mainboard zu verhindern, vermeiden Sie jegliche Berührung des Mainboards mit dem Gehäuse mit Ausnahme der Abstandhalter unter den Befestigungslöchem.
- Stellen Sie sich, dass sich keine losen metallischen Teile im Gehäuseinneren befinden.
Vorgehensweise beim Einbau von Speicher Modulen
- Öffnen Sie den DIMM-Steckplatz, indem Sie die Befestigungscips zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den DIMM-Steckplatz ein. Das Speichermodul hat eine Kerbe an der Unterseite, so dass es nur in einer Richtung eingesetzt werden kann.

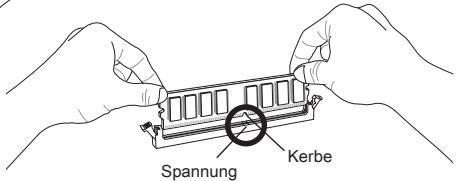

- Drücken Sie die Speichermodule tief in den DIMM-Steckplatz hinein. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatz Schnappt automatisch ein wobein deutliches Klicken, die korrekte Arretierung bestätig.
- Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.
WICHTIG
- Stellen Sie im Zweikanalbetriebitte sichere, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots entsprechender Kanäle verwenden.
- Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM 1 zuerst.
JPWR1:ATX 24-poliger Stromanschluss
Hier können Sie ein ATX 24-Pin Netzeil anschlieben. Wenn Sie die Verbindung herstellen, stellen Sie sichar, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzeilstecker fest in den Steckersockel.
JPWR2:ATX 8-poliger Stromanschluss
Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versogen.
WICHTIG
Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenem ATX Netzeil sicher, um den stabilen Betrieb des Mainboards sichere zu stellen.
CPUFAN1, SYSFAN1, SYSFAN2: Stromanschlüsse für Lüfter
Die Netzteilüfter Anschlüsse unterstützen aktive Systemüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollen den sie immer darauf achtenden, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollene, der Schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.
CPUFAN1
SYSFAN1
SYSFAN2
SATA1~8: Serial ATA Anschluss (SATA7~8 sind für 760GA-P43 (FX))
Dieser Anschluss basiert auf der Hochgeschwindigkeitschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerat angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).
WICHTIG
- Knicken Sie das Serial ATA Kabel nicht in einem 90^ Winkel. Datenverlust konnte die Folge sein.
- SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den fl chapters Stecker auf dem Mainboard einstecken.
Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.
JCOM1: Serieller Anschluss
Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lasst sich eine serielle Maus oder andere serielle Geräte direkt anschließen.
JUSB1, JUSB2: USB 2.0 Erweiterungsanschlüsse
Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits-USB-Peripheriergerate, wie z.B. USB Festplattenlaufwerke, Digitalk cameras, MP3-Player, Drucker, Modems und ähnliches.

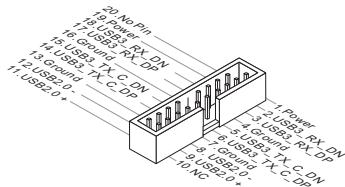

JUSB3: USB 3.0 Erweiterungsanschluss (760GA-P43 (FX))
Der USB 3.0-Anschluss ist abwartskompatabel mit USB 2.0-Geräten. Unterstützung Datentransferraten bis zu 5 Gbit/s (SuperSpeed).
WICHTIG
- Bitte beachten Sie, dass Sie die mit VCC (Stromfuhrende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommt.
- Zur Verwendung eines USB 3.0-Gerät,*Müssen Sie das Gerät an einen USB 3.0 Port über ein optionales USB 3.0-kompatibles Kabel anschließen.
JAUD1: Audioanschluss des Frontpanels
Der Audio Frontanschluss ermöglich den Anschluss von Audioein- und -ausgaben eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel®Front Panel I/O Connectivity Design Guide.
JTPM1: TPM Module Anschluss
Dieser Anschluss wird für das TPM Modul (Trusted Platform Module, optional) verwendet. Weitere Informationen finden Sie im TPM Sicherheitsplattform.
JCI1: Gehäusekontaktanschluss
Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wir das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeitichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu Löschen, muss das BIOS aufgerufen und die Aufzeinigung gelscht werden.
JLPT1: Parallele Schnittstelle
Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.
JBAT1: Steckbrücke zur CMOS-Lösung
Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom entsorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten).
Halten Daten
Löschen Daten
WICHTIG
Wenn das System ausgeschelt ist, können Sie die Steckbrücke stecken, um die Daten im CMOS zulösen. Danach entfern Sie die Steckbrücke. Versuchen Sie niemals die Daten im CMOS zulösen, wenn das System eingeschelt ist. Die Hauptplatine kann dadurch beschädigt werden.
JUSB_PWM1, JUSB_PWM2: Steckbrücke zur USB-Stromversorgung
VCC5 oder 5VSB USB-Stromversorgung wähbar über Steckbrücke. Stellen Sie 5VSB ein, wenn Sie die USB-Ports mit Strom im Standby-Modus versorgen möhen.
JUSB_PWM1
(für hinteren
USB 2.0
Anschlüsse)
41
Halten USB
Stromversorgung
mit VCC5
Halten USB
Stromversorgung
mit 5VSB
JUSBPW2
(für bordeigene
USB 2.0
Anschlüsse)
Halten USB
Stromversorgung
mit VCC5
Halten USB
Stromversorgung
mit 5VSB
WICHTIG
Wenn Sie die Steckbrüche auf 5VSB umsetzen, muss die Stromversorgung eine Stromdichte von mindestens 2 Ampere bereitsstellen.
PCIe (Peripheral Component Interconnect Express) Steckplatz
Der PCIe-Steckplatz unterstützt eine Erweiterungskarte mit der PCIe-Schnittstelle.
PCIe x16-Steckplatz.
PCIe x1-Steckplatz.
PCI (Peripheral Component Interconnect) Steckplatz
Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnahmen, die mit den PCI-Spezifikationen konform sind.
WICHTIG
Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose hersausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sieitte auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
PCI-Unterbrechungsanforderungs-Routing
Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareereleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:
| Folge
Stockplatz | 1 | 2 | 3 | 4 |
| PCI1 | INT A# | INT B# | INT C# | INT D# |
| PCI2 | INT B# | INT C# | INT D# | INT A# |
Nach dem Einschlten beginnigt der Computer den POST (Power On Self Test - Selfüberprüfung nach Anschalten). Sobald die Meldung unter entscheidt drücken Sie die Taste < DEL> , um das Setup aufzurufen.
(ENTF drücken, um das Einstellungenprogramm zu öffnen)
Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sieitte Ihr System neu. Entweder drucken Sie dazu den "Power On / Anschalter" oder den "Reset" Knopf. Alternativ betätigten Sie die Tastekombination Ctrl , Alt und Delete , um einen Neustart zu erzwingen.
WICHTIG
Die Menüpunkte jeder in thisem Kapitel beschreibenben BIOS Kategorie befinden sich in permanenter Weiterentwicklung um die Systemleistung zu verbessern. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollen den demnach nur als Anhaltspunkte dienen.
Die Menüleise
In thisen Menu konnen Sie die Basiskconfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.
Verwenden Sie diesen Menüpunkt, um AMI- eigene weitergehende Einstellungen an Ihr System vorzunehmen.
Verwendten Sie diesen Menu, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.
Power Management Setup
Verwenden Sie这点es Menu, um die Einstellungen für die Stromsparfunktionen vorzunehmen.
H/W Monitor
Dieser Eintrag zeigt den Status der CPU, des Lufters und allgemeine Warnungen zum eigenen Systemstatus.
Green Power
Verwenden Sie diese Menu um Einstellungen der Stromversorgung vorzunehmen.
Verwenden Sie thesees Menu, um das Kennwort für das BIOS einzugeben.
Hier können Sie Einstellungen zu Freqenzen/Spannungen und Übertaktung vorhemmen.
M-Flash
In thisem Menu konnen Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/FAT2 Format).
Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS.
Load Fail-Safe Defaults
Hier konnen Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.

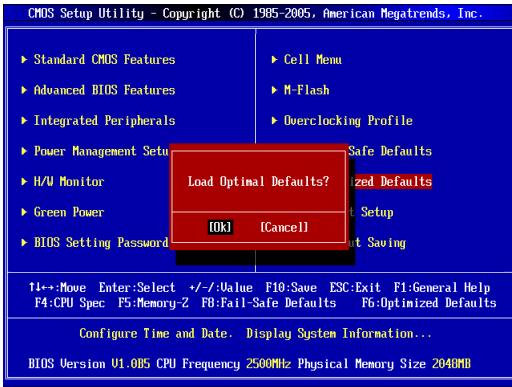

Load Optimized Defaults
In thisen Menu konnen Sie eine stabilie,werkseitig gespeicherte Einstellung des BIOS Speichers laden.
Save & Exit Setup
Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.
Exit Without Saving
Verlassen des BIOS' ohne Speicherung, vorgenommene Änderungen verfallen.

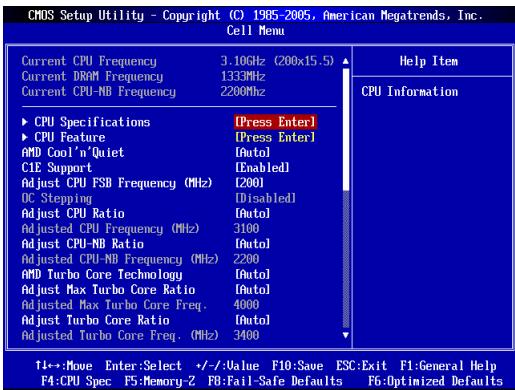

Zeigt die derzeitige Frequenz der CPU, Speicher und CPU-NB. Nur Anzeige.
CPU Specifications
Drucken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten CPUs.
Drucken Sie die Eingabetaste Enter , um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.
CPU Feature
Drucken Sie die Eingabetaste Enter>um das Untermenu aufzurufen:
AMD Cool'n'Quiet
Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.
C1E Support
Während des Leerlaufaufs aktiviert die Funktion, um die Stromaufnahme zu reduzieren. Nicht alle Prozessor untersucht Enhanced Halt Stand (C1E).
SVM Support
Hier können Sie die Technologie des AMD SVM (Secure Virtual Machine) deaktivieren / aktivieren.
AMD Cool'n'Quiet
Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.
WICHTIG
Für eine einwandfrei Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:
- BIOS Setup ausführten und wahren Cell Menu aus Unter Cell Menu setzen Sie AMD Cool'n'Quiet, auf "Enabled".
- Öffnen Sie Windows und wahren Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieopt ionen und wahren Sie Minimaler Energieverbrauch unter Energieschemas.
C1E Support
Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu reduzieren. Nicht alle Proessor受损 enhanced Halt Stand (C1E).
Hier konnen Sie die CPU FSB Frequenz verändern (in MHz).
OC Stepping
OC Stepping ist aktiviert, nach dem Sie die Frenquenz der Übertaktung im "Adjust CPU Base Frequency (MHz)" einstellt. Die folgenden Einzelteile erschreiben und das System kann Schritt für Schritt übertaken nach System Laden des Betriebs-systems oben.
Hier kann den Angangs-Base-Takt angegeben. Das system bootet mit dem Angangs-Base-Takt, und übertakt vom Angangs-Base-Takt zu eingestelltten Base-Takt, die im "Adjust CPU FSB Frequency (MHz)" Schrift für Schritt einseten.
OC Step
Stellt wieviele Schritte für das niedrige Grundtakt Übertaktung ein.
OC Step Count Timer
Stellt die Pufferzeit für jeder Schritt ein.
Adjust CPU Ratio
Hier können Sie die CPU-Taktmultiplikator (Ratio) angegeben. Dies können Sie nur benuten, wenn der Proessor die Funktion unterstützen.
Zeigt die verstellte Freqenz der CPU (FSB x Ratio). Nur Anzeige - keine Änderung möglich.
Adjust CPU-NB Ratio
Hier konnen Sie die CPU-NB-Taktmultiplikator (Ratio) angegeben.
Zeigt die verstelle Frequenz der CPU-NB. Nur Anzeige.
AMD Turbo Core Technology
These Technologie kann die Freqenz des aktiven CPU-Kerne automatisch erhöhen, um die Leistung zu verbessern.
Adjust Max Turbo Core Ratio
Hier können Sie die maximale CPU-Turbo-Core-Taktmultiplikator (Ratio) angegeben.
Zeigt die eingestellte maximale CPU-Turbo-Core-Frequency. Nur Anzeige.
Adjust Turbo Core Ratio
Hier können Sie die Turbo Core-Taktmultiplikator angegeben.
Zeigt die verstellte Frequenz der Turbo Core. Nur Anzeige.
Unlock CPU Core
Hier konnen Sie den CPU-Kern freischalten.itte beachten Sie dazu die nachfolgend beschriebenen Verfahren bezehen, um die CPU-Kern im BIOS-Setup freizuschalten.
Hier können Sie übertakten. Lautet die Einstellung auf [Enabled], kann eine hohren CPU-Ratio angeben, nur wenn der Processor这部分 Funktion stützt.
CPU Core Control
Gesteuert werden dei Anzahl der CPU-Kerne. Mit der Einstellung [Auto], wird das CPU unter die standardmäßig zulässigen Korne führen. Mit der Einstellung [Manual], konnen Sie die spezifischen CPU Kern deaktivieren/ aktivierten.
Core X
Hier können Sie die Kore X deaktivieren / aktivieren.
OC Genie Lite
Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatizieren zu übertakten. Wenn die Übertaktung nicht ausgeführten werden kann, können Sie bei niedriger FSB-Takt für erfolgliche Übertaktung versuchen.
Memory-Z
Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.
Drucken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installmentierten Speichers an.
Advance DRAM Configuration
Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.
DRAM Timing Mode
Wahlen Sie aus, ob DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM auf dem DRAM-Modul gesteuet wird. Die Einstellung [Auto By SPD] erhögt die automatische Erkennung des DRAM timings durch das BIOS auf Basis der Einstellungen im SPD. Das Vorwahlen [Manual] eingestellt, können Sie den DRAM Timing anpassen.
FSB/DRAM Ratio
Konnen Sie hier den FSB/Speicher des Ratios anpassen.
Gibt der verstellt Frequenz des Speicher. Nur Anzeige.
HT Link Control
Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.
Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto], erknert das System die HT Link Bandbreite automatisch.
HT Link Speed
Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.
Gibt der verstellt Freqenz des HT-Links. Nur Anzeige - keine Änderung möglich.
Auto Disable DRAM/PCI Frequency
Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störzahlung (EMI) zu minimieren.
CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ DRAM Voltage
These Option bietet Ihnen an, die Spannung anzupassen.
Spread Spectrum
Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektramagnetische Interferenzen).
WICHTIG
- Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschiedt), um bestmögliche Systemstätigkeit und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahlen Sie die gewünsche Bandbreite zur Reduktion der EMI.
- Je größter Spread Spectrum Wert ist,esto größter nimmt der EMI ab,und das System wird weniger stabil.itte befragen Sie ihren lokalen EMI Regelung zum moist passend Spread Spectrum Wert.
- Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrierten zu bringen.
Load Optimized Defaults
Hier können Sie die BIOS-Voreinstellungen für den stabilen Betrieb laden, die der Mainbarhersteller vorgibt.
PYCCKN
ПОДГ罗ВКАКРABOTE
Bnagopm BAC 3a npo6pethen MaTeepnHcKoi nIaTb ATX cepnn 760GAP43 (FX)/760G-P43 (FX) (MS-7699 v1.x).MaePnHcKe IpaTb daHnoCepnn papa6abotahb naBa3e Ynnceta AMD* 760G&SB710 uObeCneuBAIoT ONImalbHyIO npOn3BoDntenBHOCTb CnCTeMbI.3Ta cepnn oBecepeuBaETBbICKOyIO npOn3BOUdntBHOCTb NЯJIbTeCR npOceCNOHaHbONI pIaTfOpMOINDAHtOblhIXI,6Bnagapr cOBMeCTMOCTn ycoBepweHCTBOBaHHIMnpocecoppOMA Bkopnyce AM3+.
Φopmat
