Type de produit	Carte mère
Marque	MSI
Modèle	760GM-P23
Format	ATX (30,48 cm × 22,25 cm)
Socket processeur	AM3+
Chipset	North Bridge : AMD 760G, South Bridge : AMD SB710
Mémoire supportée	4 x DDR3, jusqu'à 32 Go, DDR3-1866(OC)/1600/1333/1066 MHz, double canal
Slots d'extension	1 x PCIe 2.0 x16, 3 x PCIe 2.0 x1, 2 x PCI
Stockage	6 x SATA 3 Gb/s (SB710), 2 x SATA 6 Gb/s (ASM1061, selon modèle)
RAID	RAID 0, 1, 10, JBOD (ports SATA1-6)
USB	Panneau arrière : 2 x USB 3.0 (RENESAS), 4-6 x USB 2.0 ; Connecteurs internes : 2 x USB 2.0, 1 x USB 3.0
Audio	Realtek ALC887, 8 canaux (HD Audio)
Réseau	Realtek 8111E, Gigabit Ethernet (10/100/1000)
Connecteurs panneau arrière	1 x PS/2 souris, 1 x PS/2 clavier, 1 x VGA, 4-6 x USB 2.0, 2 x USB 3.0, 1 x RJ45, 3 x prises audio
Alimentation requise	Connecteur ATX 24 broches (JPWR1), connecteur CPU 8 broches (JPWR2)
BIOS	AMI UEFI BIOS, fonctions avancées (overclocking, Cool'n'Quiet, etc.)
Poids estimé	Environ 0,7 kg
Entretien et nettoyage	Dépoussiérer régulièrement avec air comprimé, éviter l'humidité et les produits chimiques
Sécurité	Décharger l'électricité statique avant manipulation, utiliser un tapis antistatique
Pièces détachées et réparabilité	Pile CMOS CR2032, câbles SATA, panneau I/O ; remplacement standard des composants

FOIRE AUX QUESTIONS - 760GM-P23 MSI

Comment installer le processeur sur la carte mère MSI 760GM-P23 ?

Pour installer le CPU, relevez le levier du socket AM3+ à 90°, alignez la flèche dorée du processeur avec le repère sur le socket, insérez délicatement le CPU (sans forcer), puis abaissez le levier. Appliquez de la pâte thermique et installez le ventilateur en fixant les clips.
Important : Une mauvaise orientation peut endommager les broches.

Quelle est la quantité maximale de RAM supportée ?

La carte mère supporte jusqu'à 32 Go de mémoire DDR3 en configuration double canal. Utilisez des modules identiques pour de meilleures performances.

Comment effacer le CMOS (BIOS) ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Localisez le cavalier JBAT1 près de la pile. Déplacez le cavalier des broches 1-2 (position normale) aux broches 2-3 pendant environ 10 secondes, puis replacez-le en position 1-2. Redémarrez.

Quels types de disques durs sont compatibles ?

La carte mère dispose de 6 ports SATA 3 Gb/s (contrôleur SB710) et, selon le modèle, de 2 ports SATA 6 Gb/s (ASM1061). Vous pouvez connecter des disques durs, SSD et lecteurs optiques SATA.

Comment activer la technologie AMD Cool'n'Quiet ?

Dans le BIOS, allez dans Cell Menu > CPU Feature > AMD Cool'n'Quiet et réglez sur Enabled. Ensuite, sous Windows, sélectionnez le mode d'alimentation Gestion minimale de l'alimentation dans les options d'alimentation.

Comment flasher (mettre à jour) le BIOS ?

Utilisez la fonction M-Flash du BIOS. Téléchargez le fichier BIOS depuis le site MSI sur une clé USB formatée en FAT32. Redémarrez, appuyez sur DEL pour entrer dans le BIOS, allez dans M-Flash, sélectionnez le fichier et confirmez la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Que faire si l'écran reste noir au démarrage ?

Vérifiez d'abord les branchements : alimentation (24 broches + 8 broches CPU), câble VGA/HDMI, et que le CPU et la RAM sont correctement installés. Essayez de démarrer avec une seule barrette de RAM ou de réinitialiser le CMOS (voir question correspondante).

Peut-on utiliser des périphériques USB 3.0 ?

Oui, la carte mère possède 2 ports USB 3.0 sur le panneau arrière (contrôleur RENESAS) et un connecteur interne USB 3.0. Ils sont rétrocompatibles avec les périphériques USB 2.0.

Comment connecter le panneau avant (bouton power, LED) ?

Connectez les câbles du boîtier aux connecteurs JFP1 et JFP2 sur la carte mère. Le brochage est indiqué dans le manuel. Généralement, les câbles sont marqués (PWR SW, RESET SW, HDD LED, etc.).

Quels systèmes d'exploitation sont compatibles ?

La carte mère supporte Windows 7, 8 et 10 (32 et 64 bits), ainsi que les distributions Linux courantes. Les pilotes pour ces OS sont disponibles sur le site MSI.

MODE D'EMPLOI 760GM-P23 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ici...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté Européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société a adopté une politique active en faveur de l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive de l'Union Européenne (UE) relative à la prévention de la pollution de l'environnement par les déchets d'équipements électriques et électroniques (directive WEEE 2002/96/CE), entrée en vigueur en février 2005, les produits relevant des équipements électriques et électroniques ne peuvent pas être considérés comme des ordures ménagères. Par conséquent, l'utilisateur est tenu de prendre les dispositions nécessaires pour le recyclage des équipements électroniques listés ci-dessus en fin de vie. MSI s'engage à respecter les exigences de reprise des produits vendus sous la marque MSI dans les pays de l'UE, pour leur recyclage en fin de vie. Vous pouvez retourner ces produits aux points de collecte agréés.

Félicitations, vous venez d'acquérir une carte mère ATX 760GA-P43 (FX) / 760GP43 (FX) série (MS-7699 v1.x). Cette série est basée sur les puces AMD® 760G & SB710 offrant un système très performant. La carte fonctionne avec les processeurs AMD® avancés, au format AM3+. Ces séries sont très performantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

Scheme

Processeurs

Supporte les processeurs AMD® Phenom™ II / Athlon™ II / Sempron™ pour socket AM3+

Jeux de puces

North Bridge : puces AMD® 760G. South Bridge : puces AMD® SB710.

Mémoire supportée

4x DIMMs supportés pour DDR3-1866*(OC)/1600/1333/1066 MHz jusqu'à 32 Go max. Supporte le mode double-canal.

Supporte LAN 10/100/1000 par Realtek © 8111E

Audio

Puces intégrées par Realtek® ALC887. Supporte la sortie audio 8 canaux. Conforme aux spécifications Azalia 1.0.

SATA

6 ports SATA 3Gb/s (SATA1~6) par AMD® SB710. 2 ports SATA 6Gb/s (SATA7~8) par Asmedia® ASM1061 (760GA-P43 (FX)).

RAID

Les ports SATA 1 à 6 supportent les modes RAID 0, 1, 10 ou JBOD via le contrôleur AMD® SB710.

2 ports USB 3.0 sur le panneau arrière contrôlés par RENESAS 720201. 1 connecteur USB 3.0 interne contrôlé par RENESAS 720201.

Connecteurs

Panneau arrière

• 1x port souris PS/2
• 1x port clavier PS/2
• 1x port VGA
• 4x ports USB 2.0 (760GA-P43 (FX)) / 6x ports USB 2.0 (760G-P43 (FX))
• 2x ports USB 3.0 (760GA-P43 (FX))
• 1xpriselAN
• 3 prises audio flexibles

Connecteurs intégrés

• 2x connecteurs USB 2.0
• 1x connecteur USB 3.0 (760GA-P43 (FX))
• 1x connecteur audio avant
• 1x connecteur de port parallèle
• 1x connecteur de port Série
• 1x connecteur TPM
• 1x connecteur Chassis Intrusion

Emplacements

1x emplacement PCIe 2.0 x16, 3x emplacements PCIe 2.0 x1, 2x emplacements PCI.

Dimension

ATX (30,48 cm × 22,25 cm)

Trous taraudés de montage

6 trous de montage

Pour plus d'informations sur le CPU, veuillez visiter

Pour plus d'informations sur les composants compatibles, veuillez visiter

http://www.msi.com/service/test-report

Si vous désirez acheter des accessoires et avez besoin des numéros de pièces, vous pouvez les rechercher sur notre site web et consulter les détails à l'adresse ci-dessous.

http://www.msi.com/index.php

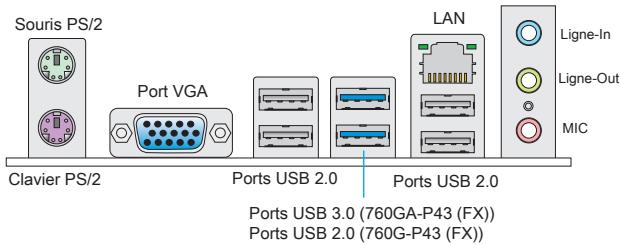

Panneau arrière

Le panneau arrière dispose des connecteurs suivants :

Procédure d'installation du CPU et du ventilateur pour AM3+

Quand vous installez votre CPU, assurez-vous que le CPU dispose d'un système de refroidissement pour prévenir la surchauffe et assurer la stabilité du système. Suivez les étapes suivantes pour garantir une bonne installation du CPU et du ventilateur. Une mauvaise installation peut endommager le CPU et la carte mère.

La surface du socket AM3+ du CPU.

N'oubliez pas d'appliquer un composé de transfert thermique pour une bonne dispersion de la chaleur.

La flèché d'or

Suivez les étapes suivantes pour installer le processeur et le ventilateur correctement.

1. Tirez le levier sur le côté de la douille. Assurez-vous de le lever jusqu'à 90 degrés.
2. Cherchez la flèche dorée du CPU. Elle doit être orientée comme montré sur la photo. Le CPU ne s'installe que dans la position correcte.
3. Si le CPU est correctement installé, les broches sont complètement intégrées dans la douille et elles sont invisibles. Veuillez noter que toute installation incorrecte peut endommager de façon permanente votre carte mère.
4. Appuyez fermement sur le CPU dans la douille et fermez le levier. Étant donné que le CPU a tendance à bouger lorsque le levier se ferme, il faut le fermer en maintenant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixation et levez-le.
7. Fixez le levier.
8. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU sur la carte mère.

Important

• Lorsque vous déconnectez le crochet de sécurité du verrou fixe, faites attention à vos doigts, car une fois le crochet déconnecté, le levier fixe jaillit immédiatement.
• Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer le système.
• Veuillez vous référer à la documentation du ventilateur de CPU pour plus de détails sur son installation.

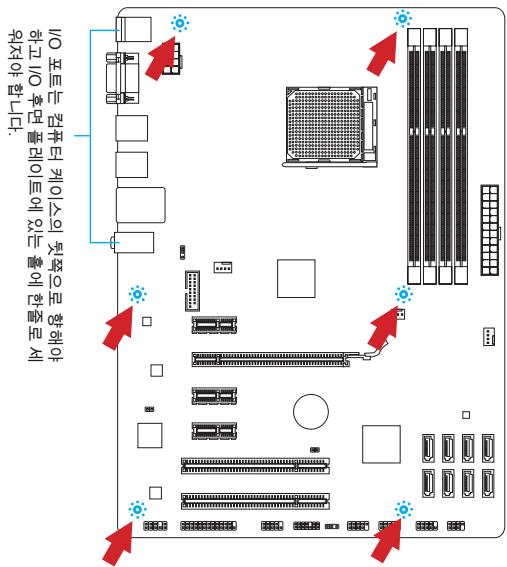

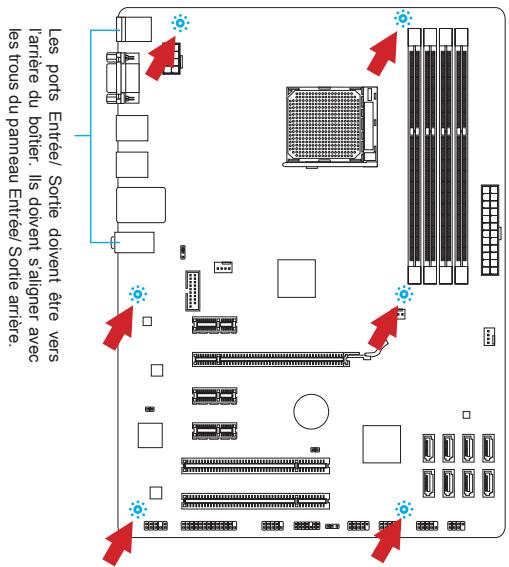

Trous taraudés de montage

Avant d'installer la carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné d'un panneau Entrée/Sortie arrière, veuillez utiliser celui-ci plutôt que celui qui est fourni par défaut dans la boîte de la carte mère. Le panneau Entrée/Sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'informations, veuillez vous référer au manuel de votre boîtier d'ordinateur.

Important

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tout dommage à la carte mère, veillez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les socles de montage.
• Veuillez vous assurer qu'il n'y a pas de composant en métal posé sur la carte ou dans le boîtier de l'ordinateur qui pourrait entraîner un court-circuit de la carte mère.

Installation des modules de mémoire

1. Déverrouillez l'emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.
2. Poussez le module de mémoire profondément s pinces plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.
3. Vérifiez manuellement si le module de mémoire a été verrouillé en place par les pinces de l'emplacement DIMM sur les côtés.

Important

• Au mode double-canal, assurez-vous d'installer les modules de mémoire du même type et de la même densité.
• Toujours insérez tout d'abord ans le slot DIMM1.

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors le levier de verrouillage du connecteur.

JPWR2 : Connecteur d'alimentation ATX 8 broches

Le c de 12 V sert à alimenter le processeur (CPU).

Important

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer la stabilité de la carte mère.

CPUFAN1, SYSFAN1, SYSFAN2 : connecteurs d'alimentation du ventilateur

Les c système de refroidissement supportent une tension de +12V. Lors de la connexion du câble, assurez-vous que le fil rouge soit positif et connecté au +12V ; le câble noir doit être connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.

CPUFAN1

SYSFAN1

SYSFAN2

SATA1~8 : Connecteur Serial ATA (SATA7~8 sont pour 760GA-P43 (FX))

Ce connecteur est un port d'interface Serial ATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HD), des lecteurs à état solide (SSD) et des lecteurs optiques (CD/DVD/Blu-Ray).

Important

• Veuillez ne pas tordre le câble SATA à 90 degrés. Cela pourrait l'endommager et entraîner la perte de données lors des phases de transfert.
• Les câbles SATA ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

JFP1, JFP2 : connecteurs panneau avant

Ces connecteurs sont pour les connexions électriques aux commutateurs et LEDs. Le JFP1 est compatible avec le guide de conception Intel® Front Panel I/O Connectivity.

JCOM1 : connecteur de port série

Le port série est un port de communication haute vitesse de type 16550A, qui envoie et reçoit 16 octets via des tampons FIFO. Vous pouvez y connecter un périphérique série.

JUSB1, JUSB2 : connecteurs d'extension USB 2.0

Ce connecteur est idéal pour connecter des périphériques USB à interface haute vitesse tels que disques durs USB, appareils photo numériques, lecteurs MP3, imprimantes, modems, etc.

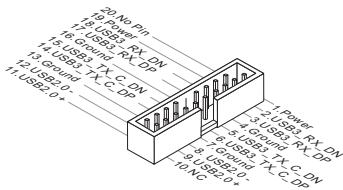

JUSB3 : Connecteur d'extension USB 3.0 (760GA-P43 (FX))

Le port USB 3.0 est rétrocompatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

• Notez que les pins de VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un câble USB 3.0.

Jaud1 : connecteur audio avant

Ce connecteur vous permet de connecter un panneau audio avant. Il est compatible avec le guide de conception Intel® Front Panel I/O Connectivity.

JTPM1 : connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module, en option). Veuillez vous référer au manuel de la plate-forme de sécurité TPM pour plus de détails et d'informations sur son utilisation.

JCI1 : connecteur châssis intrusion

Ce connecteur est connecté à un câble châssis Intrusion Switch. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'enregistrement.

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

JBAT1 : Cavalier d'effacement CMOS

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de conserver les données de configuration du système. Grâce au CMOS RAM, le système peut automatiquement amorcer l'OS chaque fois qu'il est allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données

Effacer les données

Important

Vous pouvez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Évitez d'effacer le CMOS pendant que le système est allumé ; cela endommagerait la carte mère.

JUSB_PWM1, JUSB_PWM2 : Cavalier d'alimentation USB

Ces cavaliers permettent de choisir si les ports USB 2.0 sont alimentés par VCC5 ou 5VSB. Réglez-les sur 5VSB si vous voulez que les ports USB 2.0 fournissent une alimentation pour le mode veille.

JUSB_PWM1

(Pour ports USB 2.0, arrêt)

Garder

l'alimentation

USB en VCC5

Garder

l'alimentation

USB en 5VSB

JUSB_PWM2

(pour connecteurs USB 2.0 intégrés)

Garder

l'alimentation

USB en VCC5

Garder

l'alimentation

USB en 5VSB

Important

Si vous mettez le cavalier en 5VSB, l'alimentation doit être capable de fournir un courant d'au moins 2A.

Emplacement PCIe (Peripheral Component Interconnect Express). L'emplacement PCIe supporte les cartes d'extension d'interface PCIe.

Emplacement PCIe x16.

Emplacement PCIe x1.

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autres cartes ajoutées qui sont compatibles avec les spécifications du PCI.

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes matérielles sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins d'IRQ PCI sont typiquement connectés aux pins du bus PCI comme suit :

Ordre Emplacement	1	2	3	4
PCI1	INT A#	INT B#	INT C#	INT D#
PCI2	INT B#	INT C#	INT D#	INT A#

Lorsque le PC est démarré, le processus POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît à l'écran, appuyez sur DEL pour accéder au Setup (Réglage).

Appuyez sur DEL pour accéder au SETUP.

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant simultanément la combinaison des touches Ctrl, Alt et Suppr.

Important

Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

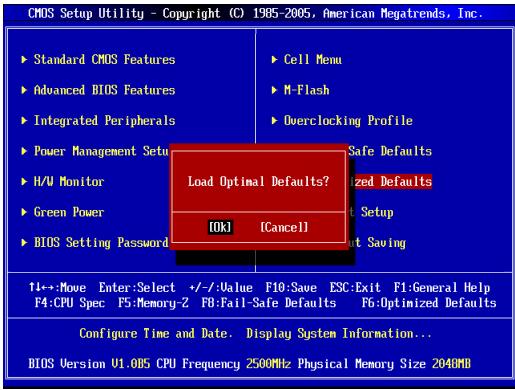

Le barre menu

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc.
Standard CMOS Features	Cell Menu
Advanced BIOS Features	N-Flash
Integrated Peripherals	Overclocking Profile
Power Management Setup	Load Fall-Safe Defaults
H/V Monitor	Load Optimized Defaults
Green Power	Save & Exit Setup
BIOS Setting Password	Exit Without Saving
1:→Move Enter:Select +/-:Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F6:Fail-Safe Defaults F6:Optimized Defaults
Configure Time and Date. Display System Information...
BIOS Version U1.0BS CPU Frequency 2500MHz Physical Memory Size 2040MB

Standard CMOS Features

Utilisez ce menu pour paramétrer les éléments standards du BIOS tels que l'heure, la date, etc.

Utilisez ce menu pour régler les paramètres des fonctions avancées spécifiques.

fonctions spécifiques de vos périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages de gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur et de l'alarme du système.

Green Power

Utilisez ce menu pour spécifier la phase d'alimentation.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier la configuration du contrôleur de fréquence/tension.

M-Flash

Utilisez ce menu pour flasher le BIOS depuis un périphérique de média USB.

Utilisez ce menu pour conserver ou charger vos réglages dans le CMOS pour le BIOS.

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages du fabricant pour le fonctionnement du système.

Utilisez ce menu pour charger les réglages par défaut du fabricant dans le BIOS pour une performance optimale.

Enregistrer les modifications apportées au CMOS et quitter.

Abandonner les modifications et quitter.

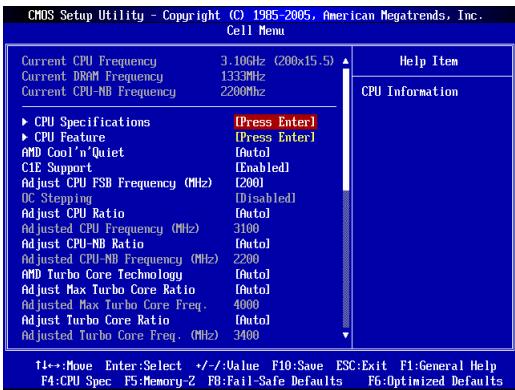

Cell Menu

Il affiche la fréquence actuelle du CPU, de la DRAM et du CPU-NB. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre les informations du CPU installé.

. Ce sous-menu vous montre les technologies supportées par le CPU installé.

CPU Feature

Appuyez sur [Entrée] pour entrer dans le sous-menu :

AMD Cool'n'Quiet

La technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et sa consommation d'énergie.

C1E Support

Activez cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Notez que tous les processeurs ne supportent pas l'Enhanced Halt State (C1E).

SVM Support

Ce menu vous permet d'activer ou de désactiver la technologie AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Cette technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

Important

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle fonctionnera correctement, il est nécessaire de confirmer que :

• Accédez aux réglages du BIOS, sélectionnez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, et réglez cette option sur "Enabled".
• Entrez dans Windows, choisissez [Démarrer] -> [Paramètres] -> [Panneau de configuration] -> [Options d'alimentation]. Entrez dans les propriétés des options d'alimentation, et choisissez Gestion minimale de l'alimentation sous Régimes d'alimentation.

C1E Support

Activez cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Notez que tous les processeurs ne supportent pas l'Enhanced Halt State (C1E).

Cet article vous permet d'ajuster la fréquence du Front Side Bus du CPU (en MHz).

Cet article est activé après que vous ayez réglé la fréquence d'overclocking dans le "Adjust CPU Base Frequency (MHz)". Les articles suivants apparaissent alors. Cet article aide le système à overclocker étape par étape après l'initialisation du système.

Cet article sert à régler la fréquence de base initiale. Le système démarre avec cette fréquence de base initiale, et commence à overclocker à partir de celle-ci jusqu'à la fréquence que vous avez réglée dans le "Adjust CPU FSB Frequency (MHz)", étape par étape.

Cet article règle la quantité d'étapes pour l'overclocking de la fréquence de base.

Cet article sert à régler le temps d'amortissement pour chaque étape.

Cet article vous permet d'ajuster le multiplicateur de fréquence du CPU (ratio). Il est disponible seulement lorsque le processeur supporte cette fonction.

Il affiche la fréquence du CPU ajustée. Lecture uniquement.

Ce menu sert à ajuster le ratio CPU-NB.

Il affiche la fréquence CPU-NB ajustée. Lecture uniquement.

AMD Turbo Core Technology

Cette technologie augmente automatiquement la fréquence des cœurs actifs du processeur pour améliorer les performances.

Ce menu sert à ajuster le ratio maximum du cœur turbo du CPU.

Il affiche la fréquence maximum du cœur turbo CPU ajustée. Lecture uniquement.

Ce menu sert à ajuster le ratio du coeur turbo du CPU.

Il affiche la fréquence ajustée du cœur turbo du CPU. Lecture uniquement.

Cet article vous permet de déverrouiller les cœurs de processeur supplémentaires. Vous pouvez le mettre en [Enabled] et ensuite régler Advanced Clock Calibration sur [Auto] pour activer ces cœurs du processeur.

Cet article est utilisé pour l'overclocking. La mise en [Auto] vous permet de régler le CPU Ratio plus haut. Il est disponible seulement quand le processeur supporte cette fonction.

CPU Core Control

Cet article sert à contrôler le nombre de cœurs du CPU. Lorsqu'il est mis en [Auto], le CPU fonctionne avec le nombre de cœurs par défaut. Lorsqu'il est mis en [Manual], vous pouvez activer ou désactiver des cœurs du CPU spécifiques.

Ces menus servent à activer ou désactiver le coeur X.

OC Genie Lite

La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins élevée pour y réussir.

Memory-Z

Appuyez sur la touche pour entrer dans le sous-menu.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche les informations de la mémoire installée.

Appuyez sur [Entrée] pour entrer dans le sous-menu.

Dram timing mode

Le choix du timing DRAM est contrôlé par l'EEPROM SPD (Serial Presence Detect) sur le module DRAM. La mise sur [Auto] active les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" qui sera déterminé par le BIOS en fonction des configurations du SPD. La mise sur [Manual] vous permet de configurer les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" manuellement.

FSB/DRAM Ratio

Cet article vous permet de régler le ratio FSB/DRAM.

Il affiche la fréquence ajustée de la mémoire. Lecture uniquement.

Appuyez sur [Entrée] pour entrer dans le sous-menu.

Ce paramètre vous permet de régler la largeur du lien Hyper-Transport. Mettez-le sur [Auto], le système détectera automatiquement la largeur du lien HT.

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement la vitesse du HT Link.

Il affiche la fréquence ajustée du lien HT. Lecture uniquement.

Auto disable DRAM/PCI frequency

Lorsqu'elle est mise en [Enabled], le système éteindra les horloges des fentes vides de DIMM et PCI pour réduire au minimum l'interférence électromagnétique (EMI).

CPU VDD Voltage (V) / CPU-NB VDD Voltage (V) / DRAM Voltage

Ces menus servent à ajuster la tension.

Spread spectrum

La fonction réduit les interférences EMI (Electromagnetic Interference) en réglant les impulsions.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ce qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker, parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Vous pouvez charger les valeurs par défaut fournies par le fabricant de la carte pour une performance stable.
