• AMD® Phenom™ II X6/ X4/ X3/ X2, Athlon™ II X4/ X3/ X2 und Sempron™ Prozessoren für Sockel AM3. (Weitere CPU Informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

HyperTransport™ 3.0, Unterstützung bis zu 5.2 GT/s

Chipsatz

North-Bridge: AMD® RD890 Chipsatz
South-Bridge: AMD® SB850 Chipsatz

Speicher

DDR3 2133 (OC)/ 1800 (OC)/ 1600 *(OC)/ 1333/ 1066 SDRAM (gesamt max. 16 GB)
4 DDR3 DIMMs, unterstützt die Modus Dual-Channel *Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

• Unterstützung Dual PCIE Gb LAN (10/100/1000) über Realtek® RTL8111DL

IEEE 1394

Onboard Chip über VIA® VT6315N
2 IEEE 1394 Anschlüsse

Audio

• HD-Audio-Codec wird von Realtek® ALC889/ ALC892 integriert
  8-Kanal Audio-Ausgang mit „Jack Sensing"

IDE

1 IDE Anschluss über JMicron® JMB363
- Unterstützung die Betriebmodi Ultra DMA 66/100/133, PIO & Bus Mastering

SATA

6 SATA 6Gb/s Anschlüsse (SATA1~6) über AMD® SB850
1 ESATA/USB Combo Anschluss (Rückplatte) und 1 SATA 3Gb/s Anschluss (SATA7) über JMicron® JMB363
- Unterstützung Hot Plug & asynchrone Benachrichtigung

USB 3.0

2 USB 3.0 Anschlüsse (Rückplatte) über NEC uPD720200F1

RAID

SATA1~6 Unterstützung die Modi RAID 0/1/5/10 über AMD® SB850

Anschlüsse

• Hintere Ein-/ und Ausgänge

• 1 PS/2 Mausanschluss

• 1 PS/2 Tastaturanschlus

• 1 CMOS leeren-Taster
• 1 koaxialer S/PDIF-Ausgang
• 1 optischer S/PDIF-Ausgang
• 5 USB 2.0 Anschlüsse
• 2 USB 3.0 Anschlüsse
• 1 ESATA/ USB 2.0 Combo Anschluss
• 2 LAN Anschlüsse
• 6 Audiobuchsen

On-Board

• 3 USB 2.0 Stiftleisten
• 2 IEEE 1394 Stittleisten
• 1 Gehäusekontaktschalter
• 1 S/PDIF-Ausgang Stiftleiste
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge
• 1 TPM Stiftleiste
• 1 Ein-/ Aus-Schalter
• 1 Rückstelltaste
• 1 OC Dial Taster
• 1 OC Dial Knopf
• 1 Green Power Taster
• 1 Debug LED-Einbauleuchte

Stockplatz

4 PCI Express 2.0 x16-Steckplätze, unterstützen die Geschwidigkeit bis zu PCIE 2.0 x16
1 PCI Express 2.0 x16-Steckplatz, understands die Geschwindigkeit bis zu PCIE 2.0 x4 (PCI_E4)
1 PCI Express 2.0 x1-Stockplatz
1 PCI-Steckplatz, understands 3.3V/5V PCI Bus Interface

Form Faktor

ATX (24,5cm X 30,5 cm)

Montage

9 Montagebohrungen

Merkmale im Brennpunkt

USB 3.0
SATA 6Gb/s
Eingebauter DrMOS (Driver-MOSFET)
Halbes Hi-C Kappendesign
APS (Active Phase Switch) Funktion zur dynamischen Energieeinsparung
OC Genie Lite
OC Dial
Easy Button 2
USB Sicherung
M-Flash enthalten
CrossFireX™

Wenn Sie für Bestellungen von Zubehör Teilenummern benöttigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

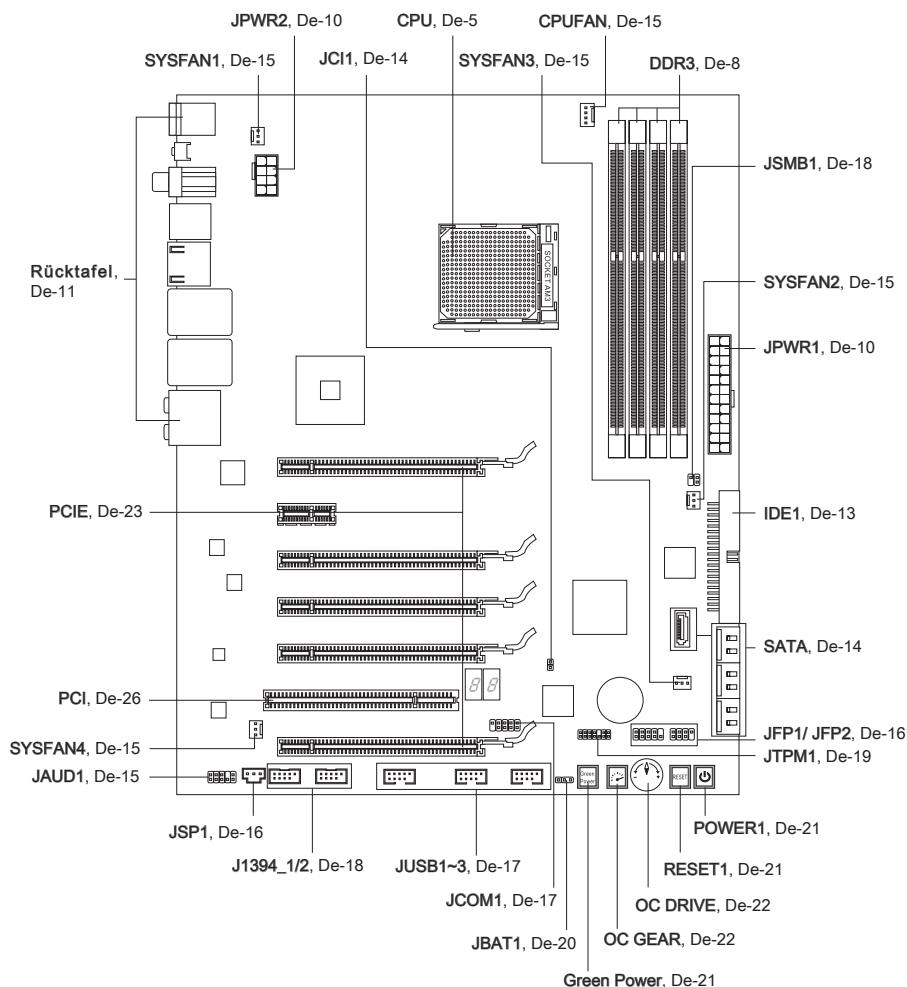

KOMPONENTEN-ÜBERSICHT

CPU (PROZESSOR)

Wenn Sie die CPU einbauen, stellen Sieitte sicher, dass Sie auf der CPU einen Kuhler anbringen, um Überhitzung zu vermeiden. Verfugen Sie über keine Kuhler, setzen Sie sichitte mit Ihr hemr Handler in Verbindung, um einen solchen zu erwerben und zu installieren. Um die neuesten Informationen zu entsprechenden Prozessoren zu erhalten, besuchen Sieitte http://www.msi.com/index.php?func cpuform2

Wichtig

Überhitzung

Überhütung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionseise des CPU Kühlers sicher, um die CPU vor Überhützung zu schätzen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets richer, dass das ATX Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Universehrheit der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützen. Stellen Sie jedochitte)sicher,dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommt.Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden.Wir übernehmer keinerlei Garantie fur die Schaden und Risiken, die aus unzulässigem oder Bet rieb jensei ts der Produktspezifikationen resultieren.

CPU & Kühler Einbau

Wenn Sie die CPU einbauen, stellen Sieitte sicher, dass Sie auf der CPU einen Kuhler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkuhler installieren, um eine Ableitung der Hitze zu erzielen.

Folgen Sie den Schritten unter, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

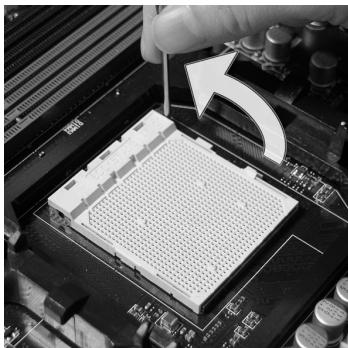

1. Ziehen Sie den Hebelsichtlich vom Sockel weg, haben Sie ihn danach bis zu einem Winkel von ca. 90^ an.

1. Ist die CPU korrekt installiert, sollen den die Pins an der Unterseite vollständig versenkt und nicht mehr sightbar sein. Beachten Sieitte, dass jeder Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.

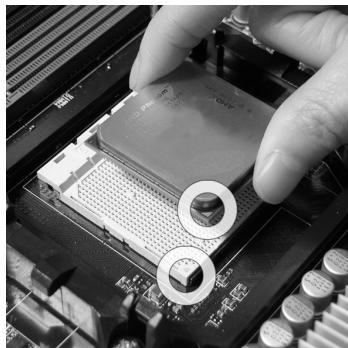

1. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.

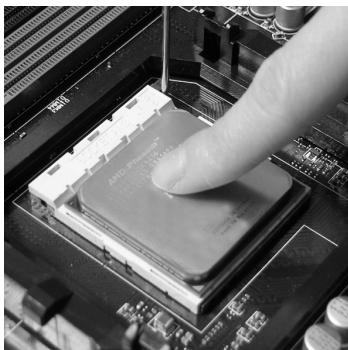

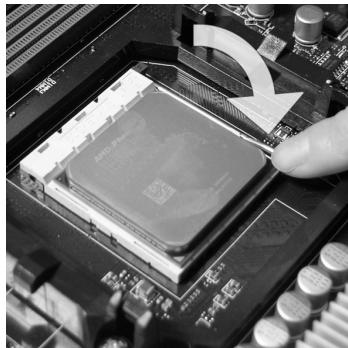

1. Drucken Sie die CPU fest in den Sockel und drucken Sie den Hebels wieder nach unter bis in seine Ursprungsstellung. Da die CPU während des Schliebens des Hebels dazu neigt, sich zu bewegen, sichern Sie dieseitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.

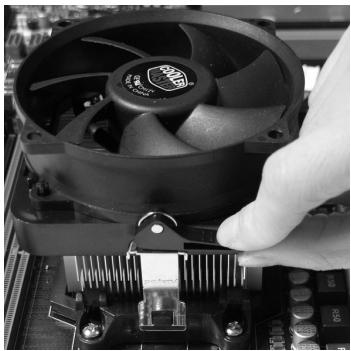

1. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.

1. Drücken Sie den Sicherungshebel.

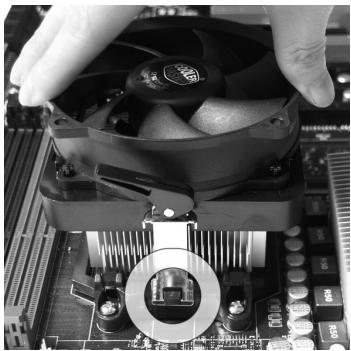

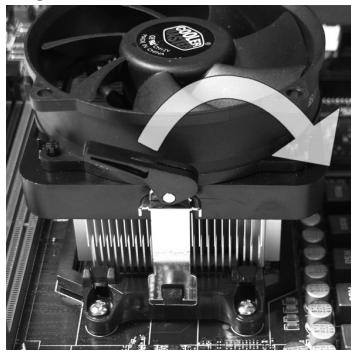

1. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließlich ziehen Sie den Sicherungshebel an der Seite fest.

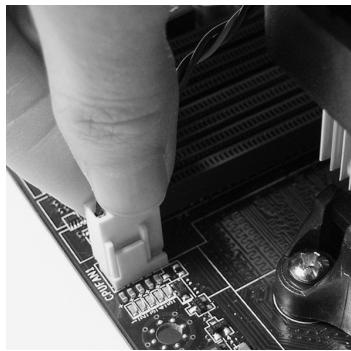

1. Verbinden Sie das Stromkabel des CPU Lufters mit dem Anschluss auf dem Mainboard.

Wichtig

• Die Fotos des Mainboard in thisem Abschnitt dienen zur Demonstrationszwecken im Zusammenhang mit dem Kühreinbau. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshaken(sofort zurück.

SPEICHER

These DIMM-Steckpläte nehmen Arbeitsspeichermodule auf. Die neusten Informationen überCompatible Bauteile finden Sie unter http://www.msi.com/index.php?func=testreport

DDR3
240-polig, 1.5V

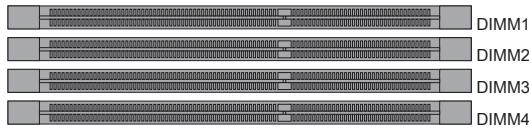

Populationsregeln fur Dual-Channel-Speicher

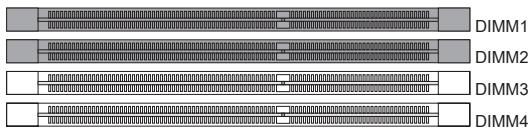

Im Dual -Channel-Modus konnen Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Channel-Modus wird die Leistung Ihr's Systems verbessert.itte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Channel-Modus.

①

②

Wichtig

• DDR3 und DDR2 können nicht unterinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.
• Stellen Sie im Zweikanalbetriebitte sicher, dass Sie Module des gleichen Typus und identischer Speicherdichte in den DIMM Slots entsprechlicher Kanäle verwenden.
• Um einen sicheren Systemstart (besonderss für Lynnfield CPU) zu gewährleisten, bestücken Sie immer DIMM1 zuerst.
• Aufgrund der Chipszusatzcensatzung wird nur eine Systemdichte bis 15+GB (nicht volle 16GB) erkannt, wenn jeder DIMM Slot mit einem 4GB Speichermodul besetzt wird.

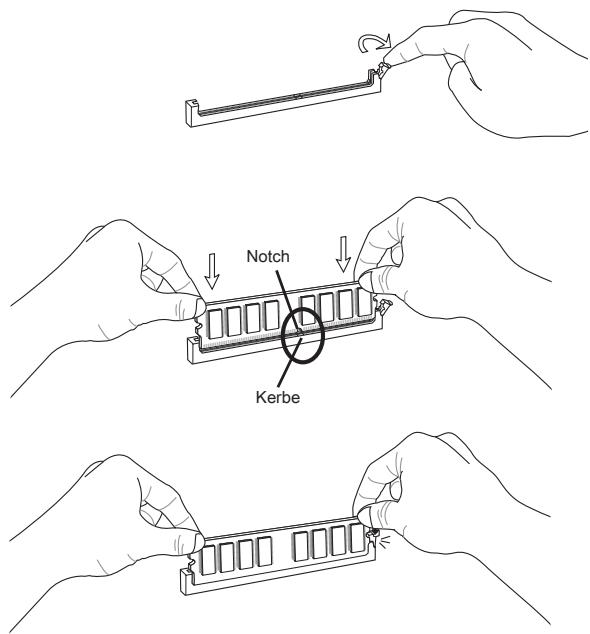

Vorgehensweise beim Einbau von Speicher Modulen

1. Die Speichermodulen haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein. Drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die Kontakte-seite richtig tief in dem DIMM-Steckplatz sitszt. Der Kunststoffbürger an jedem Ende des DIMM-Steckplatzes Schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist.
3. Prüfen Sie von Hand, ob das Arbeitssspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt.

STROMVERSORGUNG

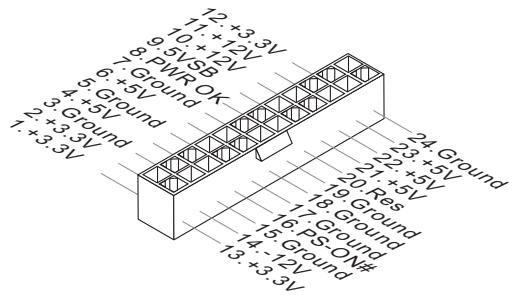

ATX 24-poliger Stromanschluss: JPWR1

Mit diesen Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses daraufuf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In this sem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden.

ATX 8-poliger Stromanschluss: JPWR2

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Wichtig

• Stellen Sie sicher, dass diese Anschlüsse mit den wichtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
• Für die Systemstabilität ist ein Netzteil mit 400 Watt (oder noch mehr) empfehlenswert.

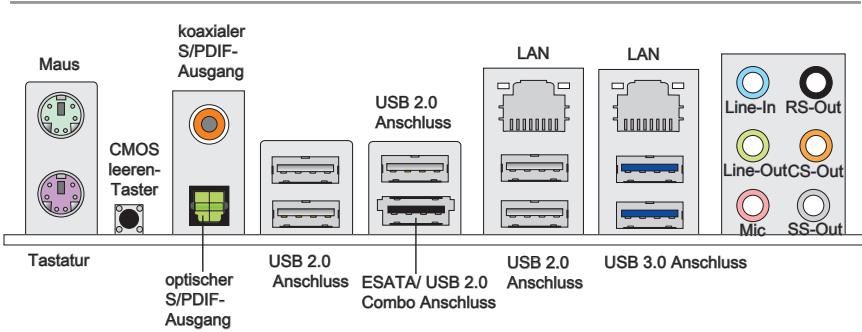

RÜCKTAFEL

Maus/Tastatur

Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur.

CMOS leeren-Taster

Der Onboard CMOS Speicher (BIOS), enthalt Grundinformationen sowie erweite Eistellungen des Mainboards. Der CMOS Speicher wird über eine Betterie mit Strom versotgt, damit die Daten nach Abschalten des PC-systems erhalten bleiben. Weiterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den ursprünglichen Werkszustand halten. Drücken Sie dazu leicht den Schalter.

Wichtig

Stellen Sie sichere, dass das System ausgeschelt ist, bover Sie den CMOS Speicher in den Werkszustand zurücksetzen.

Nachdem es diese Taste zu den klare CMOS Daten in einem Leistung-Auszustand (G3) betägt hat, startet das System automatisch.

Koaxialer S/PDIF-Ausgang

Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabezur den externen Laufsprechern durch ein Koaxialkabel.

> Optischer S/PDIF-Ausgang

Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen Fasernkabel.

USB 2.0 Anschluss

Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB-Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte. Unterstützung Datentransferraten bis 480Mbit/s (Hi-Speed).

USB 3.0 Anschluss

USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0- Geräten. Unterstützung Datentransferraten bis 5 Gbit/s (SuperSpeed).

Wichtig

Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel verwenden, um an das USB 3.0 Port anzuschreiben.

> ESATA/ USB 2.0 Combo Anschluss

Der ESATA/USB 2.0 Combo Anschluss verbindet ESATA externe Festplatten oder USB Geräte.

LAN

Die Standard RJ-45 Buchse ist für Anschlus zum an ein Lokales Netzwerk (Local Area Network - LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

LED	Farbe	LED Status	Zustand
Links	Gelb	Aus	Keine Verbindung mit dem LAN.
		An (Dauerleuchten)	Verbindung mit dem LAN.
		An (heller & pulsierend)	Der Computer kommuniziert mit einem anderen Rechner im LAN.
Rechts	Grün	Aus	Gewährte Datenrate 10 MBit/s.
		An	Gewährte Datenrate 100 MBit/s.
	Orange	An	Gewährte Datenrate 1000 MBit/s.

Audioanschlussse

These Audioanschlüsse dnen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die entsprechenden Funktionen der Audioanschlüsse.

Line-In (Blau) - Der Anschluss "Line In" kann einen externen CD-Player, Tapeplayer oder ein sonstiges Audiogerät aufnehmen.
Line-Out (Grün) - An den Anschluss "Line Out" können Sie Laufsprecher oder Kopfhörer anschließen.
Mikrofon (Rosa) - Der Anschluss "Mic" nimmt ein Mikrofon auf.
RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 4/5.1/7.1-Kanalmodus auf.
CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer-Lautsprecher im 5.1/7.1-Kanalmodus auf.
SS-Out (Grau) - Dieser Anschluss nimmt die beidenigen Surround-Lautsprecher im 7.1-Kanalmodus auf.

ANSCHLUSSEN

IDE Anschluss: IDE1

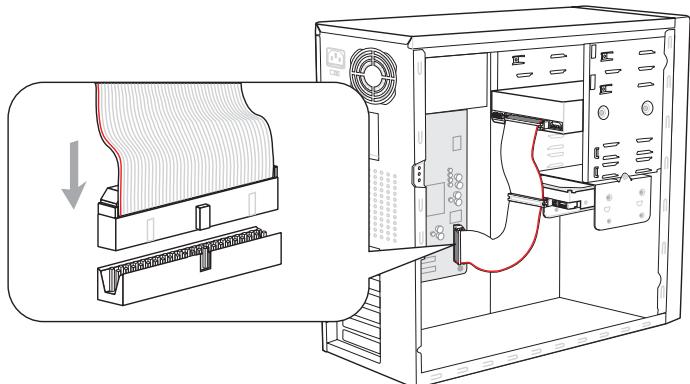

An thisem Anschluss konnen IDE Festplatten, optische Laufwerke und andere Geräte betrieben werden.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

Wichtig

Verbinden Sie zwei IDE Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sieitte die Anweisungen zum Setzen des Jumpers der Dokumentation der IDE Geräte, die der Festplattenhersteller zur Verfugung staatlt.

Serial ATA Anschluss: SATA1~7

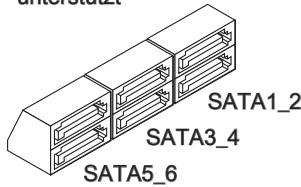

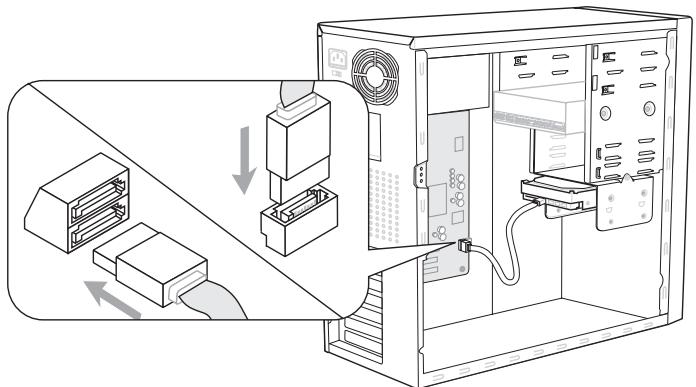

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Geräte angeschlossen werden.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

SATA1~6 (6Gb/s)
werden durch SB850
unterstützt

SATA7 (3Gb/s)
werden durch JMB363
unterstützt

Wichtig

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wir das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeitnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zulöschen, muss das BIOS aufgerufen und die Aufzeinung gelöscht werden.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1~4

Die Anschlüsse unterstützen aktive Systemlufter mit +12V . Wenn Sie den Anschluss herstellen, sollen den Sie immer darauf auf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollen. Der schwarze Draht ist der Erdkontakt und sollen mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

Wichtig

-itte informieren Sie sich auf der officiellen Website vom Prozessor uber empfohlene CPU Kuhler oder Fragen Sie ihren Handlcer nach einem geeigneten Lufter.
- CPUFAN unterstützen die Lüfterkontrolle. Sie können das Utility Control Center installieren, welche automatisch die Geschwindigkeiten des CPUFAN in Abhängigkeit von der CPUFAN Temperaturen steuert.
- CPUFAN kann die Lüfter/Kühlkörper mit drei- und vierpoligen Steckern unterstützen.

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss erhögt den Anschluss von Audioein und -ausgangen eines Frontpanels. Der Anschluss entspricht den Richtlinien des "Intel® Front Panel I/O Connectivity Design Guide".

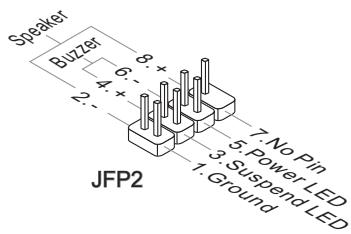

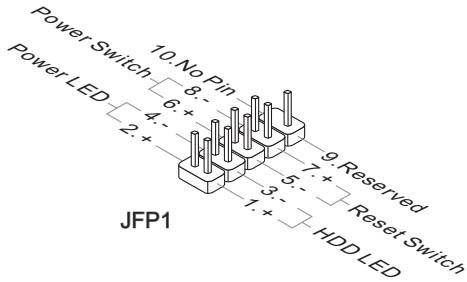

Frontpanel Anschüsse: JFP1, JFP2

These Anschlusses sind für das Frontpanel. Sie dieren zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des "Intel® Front Panel I/O Connectivity Design Guide".

S/PDIF-Ausgang:JSP1

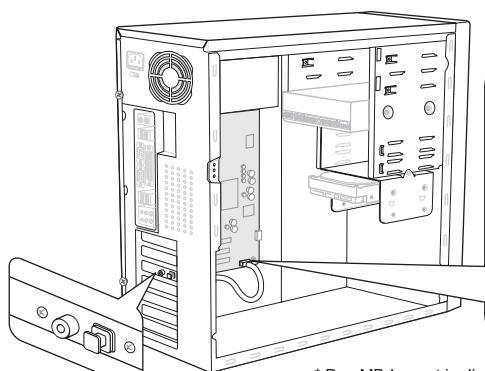

Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.
S/PDIF-Ausgang Slotblech (optional)

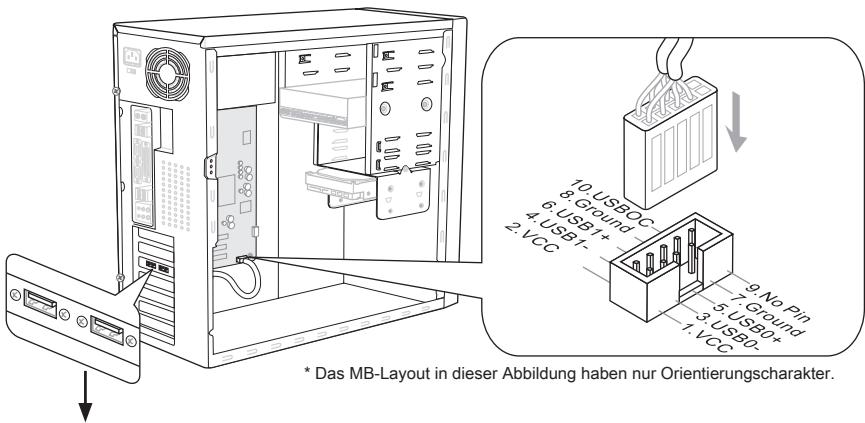

USB Vorderanschluss: JUSB1 / JUSB2 / JUSB3

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschlieben, wie z.B. USB Festplattenlaufwerke, Digitalk cameras, MP3-Player, Drucker, Modems undähnliches.

USB 2.0 Slotblech (optional)

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromfuhrende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schaden kommt.

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfangt. Hier{lsst sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

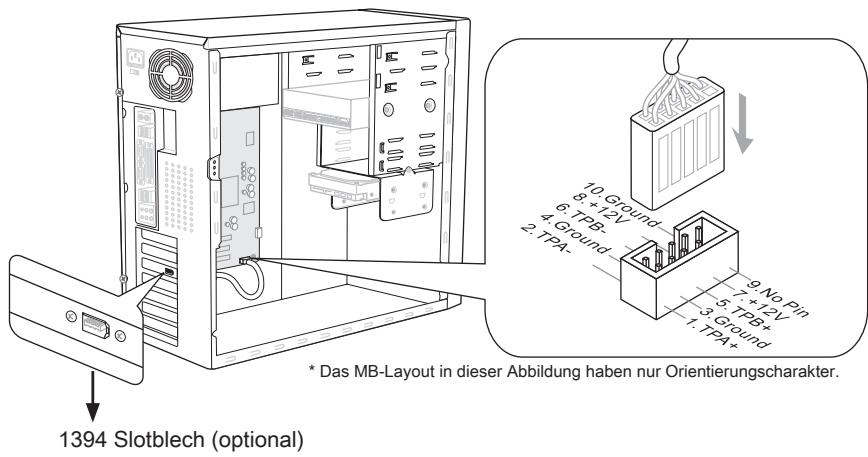

IEEE1394 Anschluss: J1394_1 / J1394_2

Mit diesen Sockel verbinden Sie ein optionales IEEE 1394-Modul, das den Anschluss eines IEEE 1394-Gerätes ermöglich.

GreenPower Genie Anschluss: JSMB1 (optional)

Der Anschluss ist zur Verwendung mit dem GreenPower Genie (optional).

TPM Modul Anschluss: JTPM1

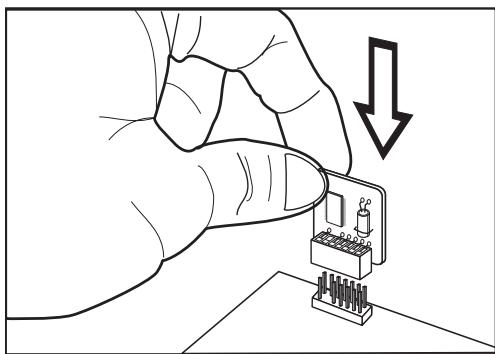

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules enthalten Sieitte dem TPM Plattform Handbuch.

JUMPERS

CMOS leeren-Jumper: JBAT1

Auf der Hauptplatine befindet sich ein CMOS RAM, das von einer zusätzlichen Batterie mit Strom versorgt wird, um die Systemkconfigurationsdaten zu behalten. Mit den Daten im CMOS RAM kann das System automatisch das Betriebssystem hochfahren, wann immer das System eingeschaltet wird. Wenn Sie die Systemkconfiguration loschen möchten, dann stellen Sieitte den Jumper so ein, dass die Daten gelöscht werden.

JBAT1

Halten Daten

Loschen Daten

Wichtig

Wenn das System ausgeschelt ist, können Sie die Steckbrücke auf den Pol 2 und 3 stecken, um die Daten im CMOS zulöschen. Stecken Sie anschließnd die Steckbrücke auf den Pol 1 und 2 darüber. Versuchen Sie niemals die Daten im CMOS zulöschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt werden.

TASTEN

Das Motherboard unterstützt die folgende Taten, um die Funktion des Computers einzustellen. Diese Abschnitt beschreiben, wie man die Funktionen des Motherboards durch den Gebrauch der Tasteändert.

Ein-/Aus-Schalter: POWER1

Dieser Ein-/ Aus-Schalter verwendet, um das System ein- und auszuschalten. Drücken Sie diesen Taster, um das System ein- bzw. auszuschalten.

Reset-Taster: RESET1

Dieser Reset-Taster wird verwendet, um das System zurückzusetzen. Drücken Sie diesen Taster, um das System zurückzusetzen.

Dieser Taster kann die GreenPower-Funktion des System schalten. Wenn Sie den Taster drücken, schalt das System das GreenPower zwischen deaktivierter Modus und automatischer Modus.

OC Dial Taster und OC Dial Knopf: OC GEAR & OC DRIVE

Dieser Taste und dieser Knopf können das FSB stellen.

OC Dial Taster: OC GEAR

OC Dial Knopf: OC DRIVE

Hier konnen Sie den FSB Takt unter den Betriebssystemen jederzeit ändern. Sie brauchen nicht Software oder Neuladen anzubringen.itte folgen Sie den unten Schritten, um die Frenquenz des FSB zuzunahemen oder abzunahemn.

1. Drücken Sie den OC Dial-Taster, um der Abgleich zu starten. Der OC Dial LED beleuchtet, um gegenwärftigen Betrieb anzuzeigen.
2. Drehen Sie den OC Dial-Knopf rechts/nach links zum niedrigen Taktgeber der Zunahme/der Abnahme. Sie konnen den Wert des OC Dial-Schrittes im BIOS einstellen.
3. Drücken Sie den OC Dial-Taster wieder; um der Abgleich abzusolvieren. Die OC Dial LED stellt automatisch ab.

Wichtig

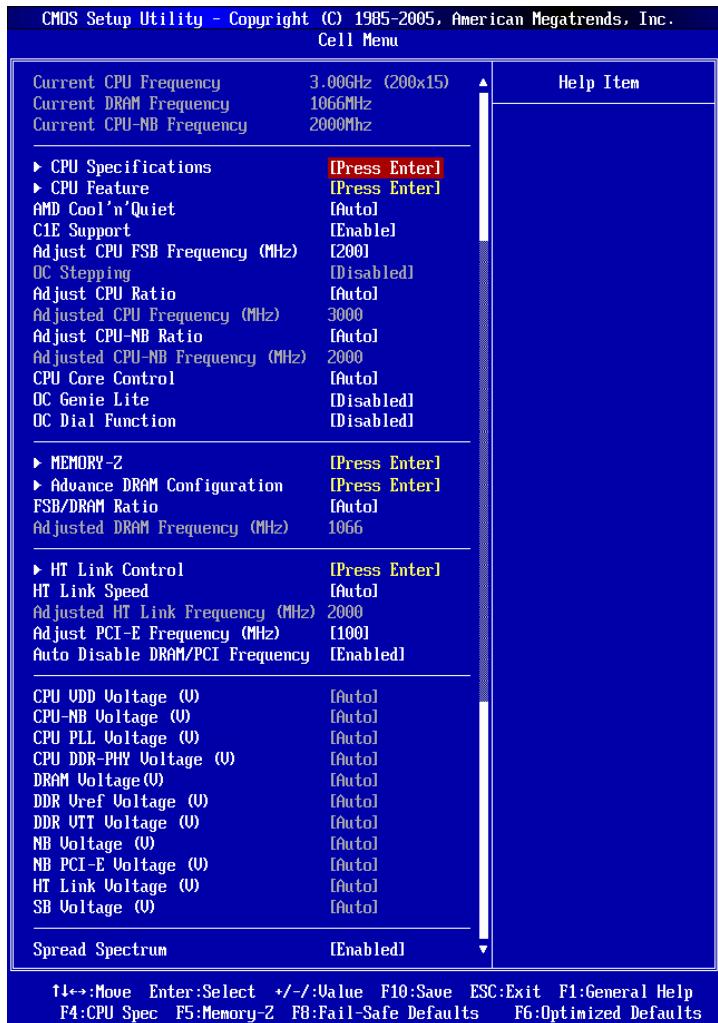

• Vor Ohnen verwenden Sie OC Dial-Funktion zum Übertaktung das System. Um die Erfolgrate zu erhöhen, sollen den Sie die Spannung im BIOS richtig einstellen.
• Nach jeder der Abgleich, sollte diese Eigenschaft geschlossen werden. Andernfalls wurde es die System Leistung beeinflussen. Folglich wenn Sie der Abgleich durchfürren, überprüfen Sie, ob OC Dial LED eingeschaltet oder aus ist. Wenn OC Dial LED noch beleucht wird, drücken Sie den Taster und überprüfen Sie dann wieder.

STECKPLATZE

PCIE (Peripheral Component Interconnect Express) Sterckplatz Der PCI Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI ExpressSchnittstelle.

PCI Express x16 Steckplatz

PCI Express x1 Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sieitte auch daran die Dokumentation der Erweiterungskarte zu setzen, um notwendige Hardware-oder Softwareeinstellungen fur die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

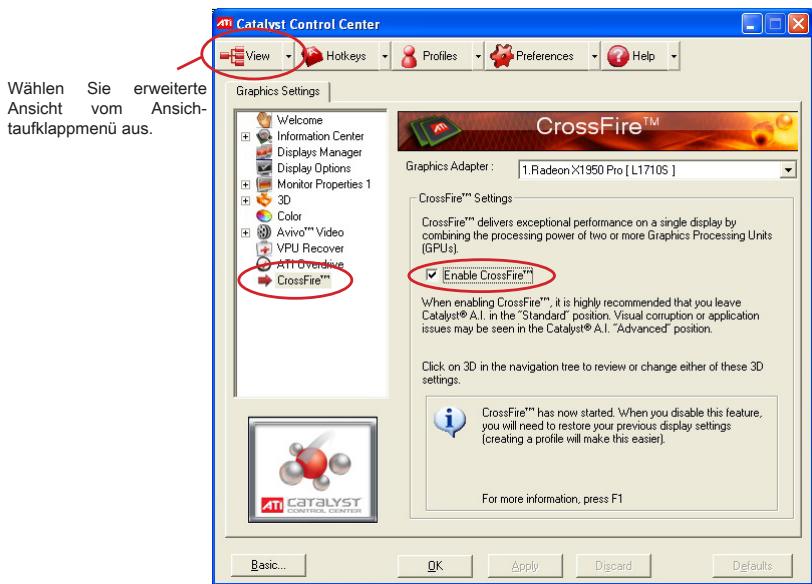

ATI CrossFireX™ (Multi-GPU) Technologie

ATI CrossFire™ ist die ultimative Multi-GPU Leistung Spielplattform. Wenn Spielbeherrschender Energie erhögt, versetzt die ATI CrossFire™ Technologie in die Lage zwei oder eigenstandige Graphikprozessoren zusammen zu arbeiten, um System Leistung zu verbessern. Die ATI CrossFire™ Technologie kann Graphikfähigkeiten Ihrss Systems erweiten. Es erlaubt Ichnen, Graphikpferdestärken Ihrss Systems einzustufen, während Sie es benotigen und stützt bis zwei oder mehr ATI Radeon™ HD Graphikkarten und überhaupt bildet diese das skalierbare Spielplattform. Das Mainboard kann den Modus CrossFire™ durch Software automatisch detektieren, deswegen Sie dem CrossFire™ im BIOS nicht aktivieren. Die folgenden Details die CrossFire™ Installation.

1. Installieren Sie zwei HD Grafikkarten der ATI Radeon™ in zwei PCIE x16 Steckplätze außer PCI_E4 Steckplatz.

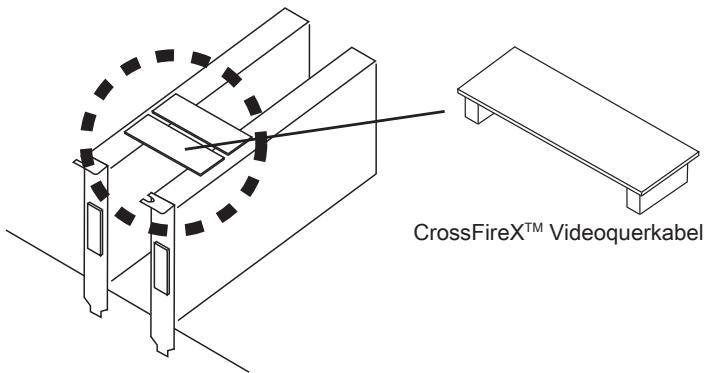

2. Wenn zwei Karten angebracht sind, muss ein CrossFireX™ -Videoquerkabel die goldenen Finger verbinden, die auf die Oberseite von zwei Grafikkarten stehen (beziehen Sie sich die folgende Abbildung). Zur Bechtung: Obwohl Sie have zwei Grafikkarten angebracht haben, nur arbeiten die Video-Ausgang auf der Grafikkarte in den ersten PCIE x16. So,müssen Sie nur einen Monitor an die Grafikkarte.

Wichtig

• Wenn Sie beabsichtigen, ZWEI Grafikkarten für die Modus CrossFire™ einzusetzen, stellen Sie safer, dass diese Grafikkarten von identischer Marke sind.
• Stellen Sie safer, dass Sie ein richtige Stromversorgung an den Stromstecker auf der Graphikkarte anschließen, um beständigen Betrieb der Graphikkarte sichzustellen.

• Nur Windows®XP with Service Pack 2 (SP2)& Windows®XP Professional x64 Edition, Windows® Vista und Windows® 7 unterstützen die Funktion des CrossFire™.

• Wenn alle Hardware und Software richtig aufgestellt worden ist und angebracht worden, neu starten Sie das System. Nachdem Sie das Betriebssystem eingetragen haben,, klichen Sie auf "Catalyst™ Control Center" Icon auf dem Desktop. Es gibt eine Einstellung in der Catalyst™ Control Center, die ermöglicht werden muss, damit CrossFireX™ Funktioniert. Der folgende Aspekt erscheid in Catalyst™ Control Center:

Wichtig

Das CrossFireX™ System hat vier mögliche Modi des Displays:

Weitere Informationen befrangen Sie das Benutzerhandbuch der Grafikkarte vom Hersteller.

PCI (Peripheral Component Interconnect) Steckplatz

Die PCI Steckpläte unterscht LAN Karte, SCSI Karte, USB Karte und andere Zusatzkarten cards, die mit PCI Spezifikationen übereinstimmen.

32-Bit PCI Steckplatz

Wichtig

Stellen Sie vor dem Einsetzen oder Entnahmen von Karten sichere, dass Sie den Netzstecker gezogen haben. Studieren Sie bit te die Anlei tung zur Erweiterungskarte, um jeder notwendige Hard - oder Softwareeinstellung fur die Erweiterungskarte vorzehmen, sei es an Steckbrücken ("Jumpern"), Schaltern oder im BIOS.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

	Folge1	Folge2	Folge3	Folge4
PCI Steckplatz1	INT E#	INT F#	INT G#	INT H#

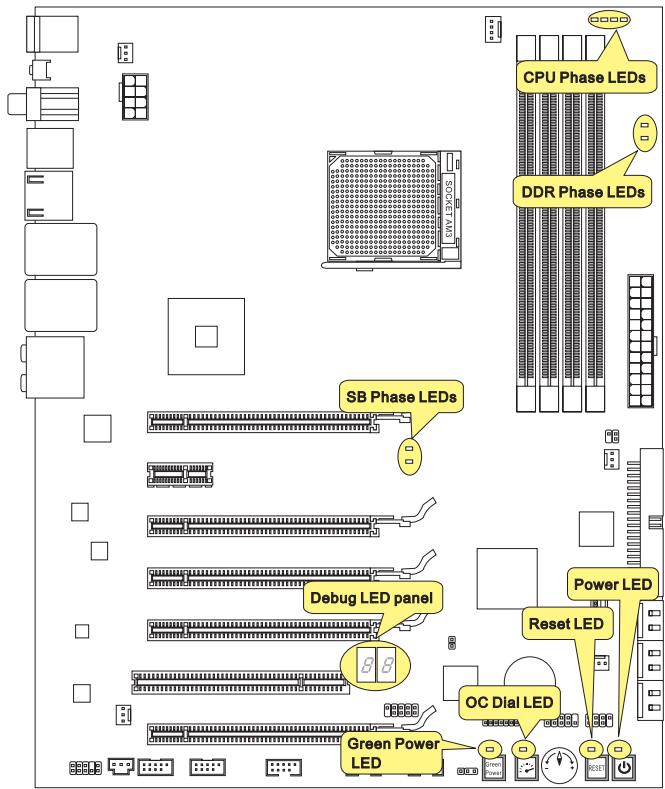

LED STATUSDIKATOREN

CPU Phase LED-Einbauleuche

These LEDs zeigen den gegenüber CPU Power-Modus an. Lesen Sie die folgenden Anweisungen.

leuchtet

Aus

□□□□	CPU befindet sich in der Phase 1 des Power-Modus.	□□□	CPU befindet sich in der Phase 2 des Power-Modus.
□□□□	CPU befindet sich in der Phase 3 des Power-Modus.	□□□□	CPU befindet sich in der Phase 4 des Power-Modus.

SB Phase LEDs

These LEDs zeigen den gegenwärten SB Power-Modus an. Lesen Sie die folgenden Anweisungen.

Leuchtet

Aus

□■

SB befindet sich in der Phase 1 des Power-Modus.

■■

SB befindet sich in der Phase 2 des Power-Modus.

DDR Phase LEDs

These LEDs zeigen den gegenüber DDR Power-Modus an. Lesen Sie die folgenden Anweisungen.

Leuchtet

Aus

□■

DDR befindet sich in der Phase 1 des Power-Modus.

■■

DDR befindet sich in der Phase 2 des Power-Modus.

Stromversorgungs-LED (Power LED)

Die Leuchten ist blau, wenn Sie den Ein-/ Ausschalter drücken und es aktiviert ist.

Reset-LED

Die Leutchten ist blau, wenn Sie den Reset-Taster drücken und und es aktiviert ist.

Green Power LED

Die Leutchten ist blau, wenn Sie den "Green Power"-Taster drücken und es aktiviert ist.

OC Dial LED

Es leuchtet, wenn drücken Sie den OC Dial Taster und es aktiviert ist.

Debug LED-Einbauleuche

Beziehen Sieitte sich die auf unter Tabelle,um mehr Informationen über Debug LED Meldung zu erhalten.

Post	Status
FF	Anschalten und initialisieren zuerst CPU.
C0, C1, C2	Fruhe CPU initialisieren.
C4, C6	Initialisieren den Chipsatz.
D4, D5	Initialisieren den Speicher.
08	Initialisieren die Tastatur.
2A, 31	Initialisieren Sie die Geräte. Laden Sie Option ROM (VGA und RAID Option ROM) vom BIOS zum Speicher.
37	Anzeigen die Meldung der Anmeldeverfahrens, CPU Information, die Meldung des Rüst-Schlüssels und irgendwelche spezifischen Infor-mentationen des Originalherstellers.
38	Initialisieren Sie USB Geräte und entsprechenden Geräten.
3C	Mittlere POST-Initialisierung der Chipsetregister. Decken Sie unter-schiedlichen Geräte (Parallel Ports, Serial Ports und der Coprozessor in CPU... etc.)
75, 78	Initialisieren Sie INT 13 Geräte und IPL Geräte. (Schließt SATA/PATA HDD und CD/DVD ROM ein).
87	Anrufen Einstellung Schirm. BIOS installiert, wenn es abgefragt/ ange-fordert wird.
A4	Warten auf Eingabe am Konfigurierbild, wenn es angefordert wird.
A7	Zeigt den Systemkonfiguration Schirm an, wenn es aktiviert ist.
B1	Speichern System Kontext für ACPI (Advanced Configuration und Power Interface). Bereitet es die Steuerung zum Betriebssystem (INT 19H), um Programm zu laden.
00	Setzen OS ein (typischerweise INT 19H).
AA	Eintragen OS.

BIOS SETUP

Dieses Kapitel enthalt Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn:

Während des Bootvorgangs des Systems eine Fehlermeldung erscheidt und Sie zum Aufruf des BIOS SETUP aufgefordert werden.
- Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wolle.

Wichtig

• Die Menüpunkte jeder BIOS Kategorie, die in diesen Kapitel beschreiben wird, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesen Grunde kann die Beschreibung gingefugig von der aktuellsten Version des BIOS abweichen und sollen dementsprechend ledigious als Anhaltspunkt dienen.
• Wahlrend des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Hochzahlen des Speichers angezeigt, üblicherweise im Format dieser Beispies:

A7640AMS V1.0 021410 wobei:

Die erstige Stellen den BIOS-Hersteller bezeichnet, damit gilt A = AMI , W = AWARD , und P = PHOENIX .

2te - 5te Stelle bezeichnete die Modelnummer.

6te Stelle beziehen den Chipszhersteller, A = AMD , I = Intel , V = VIA , N = Nvidia , U = ULi .

7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden.

V1.0 bezieht sich auf die BIOS Version.

021410 bezeichnet das Datum der Veröffentlichung des BIOS.

Aufruf des BIOS Settings

Nach dem Einsatz beginnt der Computer den POST (Power On Self Test -Selbstüberprüfung nach Anschalten). Sobald die Meldung unter entscheid, drücken Sie die Taste () um das Setup aufzurufen.

Press DEL to enter SETUP (ENTF drücken, um das Einstellungenprogramm zu öffnen)

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigten. Sie können das System außer dem neu starten, indem Sie gleichzeitig die Tasten , und drücken (bei manchen Tastaturen , und ).

Hilfe finden

Nach dem Start des Setup Menüsscheint zuerst das Hauptmenu.

Hauptmenu

Das Hauptmenu listet Funktionen auf, die Sie ändern konnen. Sie konnen die Steuertasten ( ) verwenden, um einen Menüpunkt auszuwahlen. Die Online-Beschreibung des hervorgehobenen Menüpunktes erscheidt am unteren Bildschirmrand.

Bildschirmrand

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie rechts dargestellt), bedeuted dies, dass Sie über das entsprchende Feld ein Untermenü mit zusätzlichen Optionen aufrufen konnen. Durch die Steuertasten ( ) können Sie ein Feld hervorheben und durch Drücken der Eingabetaste in das Untermenü gelangen. Dort konnen Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drucken von kommt Sie zurück ins Hauptmenü.

AllgemeineHilfe

Das BIOS Setup verfügbar über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menu einzach durch Drücken der Taste aufrufen. Sie listet die Tasten und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie .

Das Hauptmenu

Nachdem Sie das BIOS CMOS Setup Utility, aufgerufen haben, erscheidt das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menu zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menu zu navigieren und drücken Sie die Eingabetaste (), um ein Untermenü aufzurufen.

In diesen Menu können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihr System vorzunehmen.

Verwenden Sie diesen Menu, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie diesen Menu, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den generellen Systemstatus.

Green Power

Verwenden Sie diesen Menu um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie diesen Menu, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In diesen Menu können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/ FAT32 Format).

Overclocking Profile
Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS.

Load Fail-Safe Defaults
Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.
Load Optimized Defaults
In thisem Menu können Sie die BIOS-Voreinstel lungen laden, die der Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt.
Save & Exit Setup
Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.
Exit Without Saving
Verlassen des BIOS' ohne Speicherung, vorgenommene Änderungen verfallen.

Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den unterstehenden Anweisungen.

1. Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel ( ) , um dem Laden der optimalen Voreinstellung zu wahlen und drücken Sie auf . Dann entscheidt die folgende Meldung:

Drücken Sie auf [OK] und , um die im Werk eingestellt den Standardwerte für eine optimale Systemleistung zu laden.

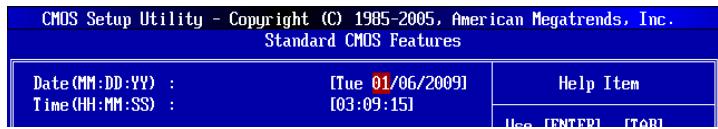

1. Die Datum/Zeit Einstellung : Wahlen Sie die "Standard-CMOS Features" vor und drücken Sie um das Standard-CMOS Features-Menu zu wahren. Passen Sie nun die Felder "Datum" und "Zeit" an.

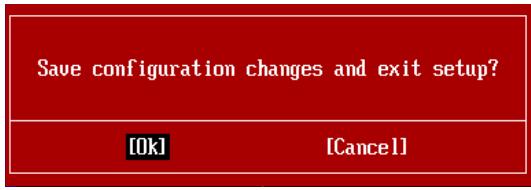

1. Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel (↑ ↓), um dem Abspeichern u. Beenden der Einstellungen zu wahlen und drücken Sie auf . Es erscheint folgende Meldung:

Drücken Sie auf [OK] und , um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen.

Wichtig

Die Konfiguration oben dieren nur generellen Zwecken. Wenn Sie detailierte BIOS-Einstellungen benötigen, dann sehen Sieitte das Handbuch in Englischer Sprache auf der MSI Website ein.

1. Cell Menu Introduction: Das Menu ist für den weiteren Benutzer, der die Hauptplatine übertakten * 嗯

Current CPU / DRAM / CPU-NB Frequency
Zeigt die derzeitige Frequenz der CPU, die Geschwindigkeit des Speichers. Nur Anzeige.
CPU Specifications

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten CPUs.

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.

CPU Feature

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.

Wichtig

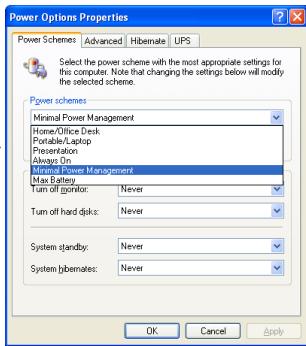

Für eine einwandfrei Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

• BIOS Setup ausfuhren und wahlen Cell Menu aus Unter Cell Menu setzen Sie AMD Cool'n'Quiet, auf "Enabled".
• Öffnen Sie Windows und wahlen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen, und wahren Sie Minimaler Energieverbrauch under Energieschemas.

C1E Support
Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahmelesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).
SVM Support

These Option aktiviert oder deaktiviert das SVM.

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahmelesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

Hier konnen Sie die CPU FSB Frequenz verändern (in MHz).

OC Stepping

OC Stepping ist aktiviert, nachdem Sie die Frenquenz der Übertaktung im "Adjust CPU FSB Frequency (MHz)" einstellt. Die folgenden Einzelteile erschinen und das System kann Schritt für Schritt übertaken nach System Laden des Betriebssystems oben.

Hier kann den Angangs-FSB-Takt angegeben. Das system bootet mit dem Angangs-FSB-Takt, und übertakt vom Angangs-FSB-Takt zu eingestillten FSB-Takt, die im "Adjust CPU FSB Frequency (MHz)" Schritt für Schritt einsetzen.

OC Step

Stellt wieviele Schritte für das niedrige FSB-Takt Übertaktung ein.

OC Step Count Timer

Stellt die Pufferzeit für jeder Schritt ein.

Adjust CPU Ratio

Hier können Sie die CPU -Taktmultiplikator (Ratio) angegeben. Dies können Sie nur benutzen, wenn der Prozessor die Funktion unterstützt.

Zeigt die verstellte Frequenz der CPU. Nur Anzeige.

Adjust CPU-NB Ratio

Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angegeben.

Zeigt die verstelle Frequenz der CPU-NB. Nur Anzeige.

CPU Core Control

Hier konnen Sie die Zahl der aktiven Prozessorkerne auswahlen.

OC Genie Lite

Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatisch zu übertakten. Wenn die Übertaktung nicht ausgeführrt werden kann, konnen Sie bei niedriger FSB-Takt für erfolgliche Übertaktung versuchen.

OC Dial Function

Hier können Sie die OC Dial-Funktion aktivieren/ deaktivieren. Lautet die Einstellung auf [Enabled] (eingeschaltet), aktiviert die folgenden Option, um jeder OC Dial-Funktion einzustellen.

OC Dial Step

Hier können Sie den Wert jeder Schritte einstellen, wenn Sie den OC Dialknopf drehen.

OC Dial Reset

Wahlen Sie [Reset] aus, wenn Sie den OC Dial Wert zürückstellen,müssen.

OC Dial Value

Hier zeigt den Übertaktungwert durch OC Dial Funktion an. Wenn Sie den OC Di-alknopf, ändert der Wert.

Zeigt den eingestellten FSB Takt durch OC Dial Funktion (FSB Clock +OC Dial Value). Nur Anzeige.

Memory-Z

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DIMM1~4 Memory SPD Information

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an.

Advance DRAM Configuration

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode

Dieses kann alles DRAM Timing automatisch auffangen.

DRAM Drive Strength

Hier konnen Sie die Signalstarke des Speicherdatenbuses beherrschen. Die Erhöhung der Antrieb Starke des Speicherbuses kann die Stabilität während der Übertaktung erhöhen werden.

DRAM Advance Control

Dieses kann alles erweiterten DRAM Timing automatisch auffangen. Wenn DRAM Timing auf [DCT 0], [DCT 1] oder [Both] ([beide]) einstellt, fängt einiges erscheidnt und auswahlbar auf.

1T/2TMemory Timing

Legt die SDRAM Kommandorate fest. Die Einstellung 1T lassst den SDRAM Signal Kontroller mit einem 1T (Taktzyklus) laufen. Bei 2T lauft er mit zwei Zyklen. 1T ist Schneller als 2T.

DCT Unganged Mode

Hier können Sie die Unganged Modus aktiviert/deaktiviert. Im Unganged Modus, ein logisches DIMM irgend ein 128-Bit DIMM.

Bank Interleaving

Bank Interleaving ist ein wichtiger Parameter für das Verbessern von Übertaktung Fähigkeit des Speichers. Es{lssst System mehrfache Bänke gleichzeitig zugänglich machen.

Power Down Enable

Es ist eine energiesparende Technologie des Speichers. Wenn das System nicht auf den Speicher über einen Zeitraum von Zeit zugreift, verringgert es automatisch die Stromversorgung des Speichers.

MemCik Tristate C3/ATLVID

These Einstellung erlaubt Ihnen, das MemClk Tristating während C3 und ATLVID zu aktivieren/ deaktivieren.

FSB/DRAM Ratio

Konnen Sie hier den FSB/Speicher des Ratios anpassen.

Gibt der verstellt Frequenz des DDR Speicher. Nur Anzeige.

HT Link Control

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto], erkennt das System die HT Link Bandbreite automatisch.

HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.

Gibt der verstellt Frequenz des HT-Links. Nur Anzeige.

Gestattet die Wahl der PCI-E Freqenz (in MHz).

>Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingescheltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.

- CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage (V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR Vref Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ HT Link Voltagte (V)/ SB Voltage (V)

These Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chips anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden.

Wichtig

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschelt), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahren Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größter Spread Spectrum Wert ist,esto größer nimmt der EMI ab,und das System wird weniger stabil.itte befragen Sie ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sare eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrierten zu bringen.

SOFTWARE-INFORMATION

Die im Mainboard-Paket enthaltene DVD enthalt alle notwendigen Treiber. Um die Installation automatisch laufen zu halten, klichen Sie einfach den Treiber oder Utility und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-DVD enthalt:

• Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber.
• Gebrauchsmenu - das Gebrauchsmenu zeigt die Software-Anwendungen der die Mainboard Unterstützung.

Wichtig

Besuchen Sieitte die MSI Website,um die neuesten Treiber und BIOS fur bessere System Leistung zu erhalten.

890FXA-GD70

Sériès

François

SPECIFICATIONS

Proceseurs Supportés
