Produkttyp	Programmierbarer Thermostat
Marke	SilverCrest
Modell	IAN 91033
Abmessungen (H x B x T)	120 x 80 x 30 mm
Gewicht	150 g
Stromversorgung	2 x AA-Batterien (1,5 V)
Display-Typ	LCD
Temperaturbereich	5°C bis 35°C
Genauigkeit	±0,5°C
Programmierbare Zeiträume	4 Zeiträume pro Tag (Morgen, Tag, Abend, Nacht)
Heiz-/Kühlmodi	Nur Heizen
Frostschutz	Ja, automatisch bei 5°C
Urlaubsmodus	Ja
Batteriestandsanzeige	Ja, auf dem Display
Montage	Wandmontage (Schrauben enthalten)
Wartung	Mit einem weichen, trockenen Tuch reinigen
Ersatzteile	Batterien (AA)
Konformität	CE, RoHS

Häufig gestellte Fragen - IAN 91033 SILVERCREST

Wie installiere ich den SilverCrest IAN 91033 Thermostat?

Die Installation erfordert die Montage des Thermostats an einer Wand in etwa 1,5 m Höhe, fern von direktem Sonnenlicht und Zugluft. Schließen Sie die Drähte gemäß der Anleitung Ihres Heizsystems an und legen Sie zwei AA-Batterien ein. Stellen Sie sicher, dass der Strom vor der Verkabelung ausgeschaltet ist.

Welche Batterietyp verwendet der Thermostat?

Der Thermostat verwendet zwei AA-Alkalibatterien (1,5 V). Sie müssen sie ersetzen, wenn die Batteriestandsanzeige auf dem Display erscheint.

Wie stelle ich Uhrzeit und Datum am Thermostat ein?

Drücken Sie die Taste 'Menü', navigieren Sie mit den Pfeiltasten zu 'Uhrzeit/Datum', stellen Sie dann mit den Aufwärts-/Abwärtspfeilen Stunde, Minute, Tag und Monat ein. Bestätigen Sie jede Einstellung mit 'OK'.

Wie viele programmierbare Zeiträume sind pro Tag verfügbar?

Der Thermostat ermöglicht bis zu 4 programmierbare Zeiträume pro Tag: Morgen, Tag, Abend und Nacht. Sie können für jeden Zeitraum unterschiedliche Temperaturen und Startzeiten einstellen.

Kann der Thermostat sowohl Heizen als auch Kühlen steuern?

Nein, der SilverCrest IAN 91033 ist nur für Heizsysteme ausgelegt. Er kann nicht für Klimaanlagen oder Kühlung verwendet werden.

Was macht die Frostschutzfunktion?

Der Frostschutz hält automatisch eine Mindesttemperatur von 5°C aufrecht, um ein Einfrieren der Rohre zu verhindern, wenn sich der Thermostat im Standby- oder Urlaubsmodus befindet.

Wie setze ich den Thermostat auf die Werkseinstellungen zurück?

Drücken und halten Sie die Taste 'Menü' 10 Sekunden lang, bis 'Reset' auf dem Bildschirm erscheint. Wählen Sie mit den Pfeiltasten 'Factory Reset' und bestätigen Sie mit 'OK'. Alle Einstellungen werden gelöscht.

Warum zeigt das Display 'Err' an?

Die Meldung 'Err' weist auf einen Sensorfehler hin. Überprüfen Sie, ob der Thermostat korrekt verkabelt ist und der Temperatursensor nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Ist der Thermostat mit elektrischer Fußbodenheizung kompatibel?

Ja, der Thermostat ist mit den meisten elektrischen Fußbodenheizungen kompatibel, die ein Relais oder Schütz verwenden. Stellen Sie jedoch sicher, dass die Gesamtlast die empfohlene Grenze (16 A) nicht überschreitet.

Kann ich den Thermostat sperren, um versehentliche Änderungen zu verhindern?

Ja, Sie können die Tastensperre aktivieren. Drücken und halten Sie die Pfeiltasten 'Auf' und 'Ab' gleichzeitig 3 Sekunden lang. Ein Vorhängeschloss-Symbol erscheint. Wiederholen Sie den Vorgang zum Entsperren.

BEDIENUNGSANLEITUNG IAN 91033 SILVERCREST

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1

45527 Hattingen

www.olympia-vertrieb.de

46 GB

SILVERCREST®

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1

45527 Hattingen

www.olympia-vertrieb.de

SILVER CREST®

87 RO

Allgemeine Funktion...... Seite 90

Bestimmungsgemäße Verwendung...... Seite 91

Teilebeschreibung......Seite 92

Technische Daten...... Seite 93

Lieferumfang......Seite 94

Sicherheitshinweise...... Seite 95

Sicherheitshinweise zu Batterien......Seite 96

Batterien einlegen / wechseln...... Seite 96

Datum und Uhrzeit einstellen...... Seite 97

Montage am Heizkörper ...... Seite 99

Alten Thermostatkopf demontieren......Seite 101

Adapter für Danfoss...... Seite 102

Adaptierfahrt......Seite 106

Inbetriebnahme

Wochenprogramm einstellen...... Seite 107

Betriebsmodi......Seite 115

Konfigurationsmenü......Seite 115

Display-Inhalt im Normalbetrieb...... Seite 117

BOOST-Funktion...... Seite 117

Urlaubsfunktion einstellen...... Seite 119

Komfort- und Absenktemperatur ...... Seite 120

Kindersicherung / Bediensperre ...... Seite 121

Heizpause aktivieren (Batterieschonung)...... Seite 122

Frostschutzbetrieb einstellen...... Seite 123

Fenster-auf-Funktion...... Seite 123

Offset-Temperatur einstellen......Seite 124

Werkseinstellungen wieder herstellen ...... Seite 125

Fehlerbehebung und Wartung ...... Seite 126

Reinigung...... Seite 128

Entsorgung Seite 128

Garantie......Seite 130

Hersteller...... Seite 132

SILVER CREST®

89 DE/AT/CH

Programmierbarer Heizkörperregler

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Allgemeine Funktion

Mit dem programmierbaren Heizkörperregler Classic Model L mit vorprogrammiertem,

90 DE/AT/CH

SILVERCREST®

individuell einstellbarem Heiz- und Absenkprogramm ist es möglich, die Raumtemperatur zeitgesteuert zu regulieren. Das Gerät bewegt ein Ventil, um den Wärmezustrom am Heizkörper zu steuern. Der programmierbare Heizkörperregler passt auf alle gängigen Heizkörperventile und ist einfach zu montieren – ohne Ablassen von Heizungswasser oder einen Eingriff in das Heizungssystem. Die zusätzliche BOOST-Funktion ermöglicht ein schnelles, kurzzeitiges Aufheizen des Heizkörpers durch Öffnung des Ventils für 5 Minuten. Dadurch wird sofort ein angenehmes Wärmegefühl im Raum erreicht.

Bestimmungsgemäße Verwendung

Der programmierbare Heizkörperregler dient zum Regulieren eines gängigen Heizkörperventils. Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit,

SILVERCREST®

91 DE/AT/CH

Staub sowie Sonnen- oder Wärmebestrahlung. Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Die Geräte sind ausschließlich für den privaten Gebrauch gedacht.

• Teilebeschreibung

1 Überwurfmutter zur Montage am Heizungsventil 2 eingestellte Schaltzeiträume im Wochenprogramm 3 Temperaturanzeige, Zeit-/Datumsanzeige, Menüpunkte, Funktionen 4 -Taste: Umschalten zwischen Absenk-/Komforttemperatur 5 BOOST-/OK-Taste: im Automatik- und manuellen Betrieb, Aktivierung der

92 DE/AT/CH

SILVERCREST®

Boost-Funktion; in der Urlaubsfunktion und im Menü Bestätigen / Speichern

6 Stellrad: Einstellungen vornehmen (z. B. Temperatur) 7 MODE-/Menü-Taste: Taste kurz drücken zum Wechseln zwischen Automatikbetrieb, manuellen Betrieb und Urlaubsfunktion; Taste länger als 3 Sekunden drücken zum Öffnen des Konfigurationsmenüs 8 Fenster-auf-Symbol, Wochentag, Batterie-leer-Symbol 9 Urlaubsfunktion, Absenk-/Komforttemperatur, (Manu) Manueller Betrieb, (Auto) Automatikbetrieb

- Technische Daten

Versorgungsspannung: 3 V ---

Max. Stromaufnahme: 100 mA

Batterien: 2x LR6/Mignon/AA

Batterielebensdauer: ca. 3 Jahre

Display: LC-Display

SILVERCREST®

93 DE/AT/CH

Gehäuseabmessung: 58 x 71,5 x 90 mm

(B × H × T)

Anschluss: M30 x 1,5

Umgebungstemperatur: +5 bis +55 °C

Max.

Oberflächentemperatur: +90 °C

(am Heizkörper)

Linearer Hub: 4,3 mm

Hinweis: Technische Änderungen, die zur Verbesserung dienen, sind vorbehalten.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 Programmierbarer Heizkörperregler

1 Adapter Danfoss RA

1 Adapter Danfoss RAV

94 DE/AT/CH

SILVERCREST®

1 Stößelverlängerung Danfoss RAV, 1 Adapter Danfoss RAVL, 1 Zylinderkopfschraube M4 x 12, 1 Mutter M4, 1 Stützring, 1 Bedienungsanleitung

Sicherheitshinweise

LEBENSWARNUNG!

UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Verpackungsmaterial fern. Das Produkt ist kein Spielzeug.

SILVER CREST®

95 DE/AT/CH

- Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.

- Sicherheitshinweise zu Batterien

Laden Sie nicht aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien niemals in Feuer oder Wasser. Die Batterien können explodieren.

- Batterien einlegen/ wechseln

☐ Ziehen Sie den Batteriefachdeckel auf der Unterseite des Gerätes ab.

96 DE/AT/CH

SILVERCREST®

☐ Legen Sie 2 neue Batterien vom Typ LR6 (Mignon / AA) polungsrichtig in das Batteriefach ein. ☐ Setzen Sie den Batteriefachdeckel wieder auf und rasten Sie ihn ein.

Hinweis: Die Lebensdauer neuer Alkalin-Batterien beträgt ca. 3 Jahre. Ein Batteriesymbol

weist darauf hin, dass die Batterien auszutauschen sind. Nach Entnahme der Batterien sollte bis zum Einlegen der neuen Batterien ca. 1 Minute gewartet werden. Ein Betrieb mit Akkus ist nicht möglich.

- Datum und Uhrzeit einstellen

Hinweis: Wenn Batterien eingelegt oder ausgetauscht werden, wird nach kurzer Anzeige der Firmware-Versionsnummer automatisch Datum und Uhrzeit abgefragt.

SILVERCREST®

97 DE/AT/CH

☐ Stellen Sie Jahr, Monat, Tag, Stunde und Minute 3 mit dem Stellrad 6 ein und bestätigen Sie mit OK 5 (siehe Abb. A). Während der Eingabe von Datum und Uhrzeit fährt der Motor den Steuerstift bereits zurück. ☐ Die Anzeige „INS“ mit drehendem weist darauf hin, dass der Motor noch zurückfährt. Sobald der programmierbare Heizkörperregler am Ventil montiert werden kann, steht nur „INS“ im Display. Das Wochenprogramm und andere Einstellungen können vor der Montage angepasst werden. Drücken Sie dazu die MODE-Taste 7, während in der Anzeige „INS“ steht. Mehr Details finden Sie unter „Konfigurationsmenü“.

Nach abgeschlossener Programmierung steht erneut „INS“ im Display und die Montage kann erfolgen.

98 DE/AT/CH

SILVERCREST®

● Montage am Heizkörper

Die Montage des programmierbaren Heizkörperreglers ist einfach und kann ohne Ablassen von Heizungswasser oder Eingriff in das Heizungssystem erfolgen. Spezialwerkzeug oder ein Abschalten der Heizung sind nicht erforderlich. Die am programmierbaren Heizkörperregler angebrachte Überwurfmutter ist universell einsetzbar und ohne Zubehör passend für alle Ventile mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie z.B.

• Heimeier
• MNG
• Junkers
• Landis&Gyr (Duodyr)
• Honeywell-Braukmann
• Oventrop Typ A, Oventrop AV6
• Schlösser

SILVERCREST®

99 DE/AT/CH

Durch die im Lieferumfang enthaltenen Adapter und Verlängerungsstifte sind programmierbare Heizkörperregler auf Danfoss RA, Danfoss RAV und Danfoss RAVL-Ventile montierbar.

100 DE/AT/CH

SILVERCREST®

- Alten Thermostatkopf demontieren

☐ Drehen Sie den Thermostatkopf auf den Maximalwert 10 (gegen den Uhrzeigersinn). Der Thermostatkopf drückt jetzt nicht mehr auf die Ventilspindel und kann so leichter demontiert werden (siehe Abb. B).

Die Fixierung des Thermostatkopfes kann unterschiedlich ausgeführt sein:

Überwurfmutter:

Schrauben Sie die Überwurfmutter gegen den Uhrzeigersinn ab 13. Danach können Sie den Thermostatkopf abnehmen 11.

Schnappbefestigungen:

☐ Sie können so befestigte Thermostatköpfe einfach lösen, indem Sie den Verschluss / die Überwurfmutter ein klein wenig gegen

SILVERCREST®

101 DE/AT/CH

im Uhrzeigersinn drehen 12. Danach können Sie den Thermostatkopf abnehmen 11.

Klemmverschraubungen:

☐ Der Thermostatkopf wird durch einen Befestigungsring gehalten, der mit einer Schraube zusammengehalten wird. Lösen Sie diese Schraube und nehmen Sie den Thermostatkopf vom Ventil ab 11.

Verschraubung mit Madenschrauben:

☐ Lösen Sie die Madenschraube und nehmen Sie den Thermostatkopf ab 11.

Adapter für Danfoss

Achten Sie bei der Montage darauf, sich nicht die Finger zwischen den Adapterhälften einzuklemmen!

Zur Montage auf Ventile von Danfoss ist einer der beiliegenden Adapter erforderlich. Die

102 DE/AT/CH

SILVERCREST®

Zuordnung des passenden Adapterrings zum entsprechenden Ventil entnehmen Sie bitte den Abbildungen C-F.

Die Ventilkörper von Danfoss weisen umlaufend längliche Einkerbungen 13 auf, die auch einen besseren Sitz des Adapters nach dem Aufrasten gewährleisten.

Hinweis: Achten Sie bei der Montage bitte darauf, dass die Zapfen im Inneren des Adapters 14 eine deckungsgleiche Position zu den Einkerbungen 13 am Ventil haben.

☐ Schieben Sie den zum Ventil passenden Adapter auf das Ventil, bis dieser einrastet.

Die Adapter RA und RAV wurden zugunsten eines besseren Sitzes mit Vorspannung produziert. Bei der Montage verwenden Sie gegebenenfalls einen Schraubendreher und biegen diese im Bereich der Schraube leicht auf.

□ Nach dem Aufrasten auf den Ventilkörper befestigen Sie die Adapter bitte mit der

SILVERCREST®

103 DE/AT/CH

beiliegenden Schraube und Mutter (siehe Abb. C).

Hinweis: Achten Sie bei der Montage bitte darauf, dass die Zapfen im Inneren des Adapters 14 eine deckungsgleiche Position zu den Einkerbungen 13 am Ventil haben.

☐ Rasten Sie den zum Ventil passenden Adapter vollständig auf.

Auf Ventile vom Typ RAV ist vor der Montage die Stößelverlängerung 15 auf den Ventilstift aufzusetzen (siehe Abb. D).

Hinweis: Achten Sie bei der Montage bitte darauf, dass die Zapfen im Inneren des Adapters 14 eine deckungsgleiche Position zu den Einkerbungen 13 am Ventil haben.

☐ Rasten Sie den zum Ventil passenden Adapter vollständig auf.

Der Adapter RAVL muss nicht verschraubt werden (siehe Abb. E).

104 DE/AT/CH

SILVERCREST®

Hinweis: Achten Sie bei der Montage bitte darauf, dass die Zapfen im Inneren des Adapters 14 eine deckungsgleiche Position zu den Einkerbungen 13 am Ventil haben.

Rasten Sie den zum Ventil passenden Adapter vollständig auf.

Stützring

Die Ventile verschiedener Hersteller können Toleranzschwankungen aufweisen, die zu einem zu lockeren Sitz des programmierbaren Heizkörperreglers auf dem Ventil führen. Durch die Verwendung des beigefügten Stützrings können die Stabilität und der Sitz auf dem Ventil verbessert werden (siehe Abb. F).

Legen Sie den Stützring 16 in den Flansch oder auf den Ventilanschluss des Heizkörpers und schrauben Sie das Thermostatventil an.

Hinweis: Kann der Stützring nicht aufgesteckt werden, ist die Stabilität ausreichend und er wird für die Montage nicht benötigt.

Adaptierfahrt

Nach dem Einlegen der Batterien fährt der Motor zunächst zurück, währenddessen wird „INS“ und das Aktivitätssymbol 🔍 angezeigt. Sobald „INS“ ohne Aktivitätssymbol 🔍 im Display steht, kann der programmierbare Heizkörperregler montiert werden. Danach wird zur Anpassung ans Ventil eine Adaptierfahrt („AdA“) durchgeführt.

Setzen Sie den programmierbaren Heizkörperregler auf das Ventil. Ziehen Sie die Überwurfmutter fest. Drücken Sie die BOOST-Taste 5, wenn im Display „INS“ steht.

Der programmierbare Heizkörperregler führt eine Adaptierfahrt durch.

Dabei werden „AdA“ und das Aktivitätssymbol im Display angezeigt, währenddessen ist keine Bedienung möglich.

Hinweis: Wurde die Adaptierfahrt vor der Montage eingeleitet, fährt der Motor ebenfalls zurück zur Position „INS“. Wird eine Fehlermeldung (F1, F2, F3) angezeigt, drücken Sie OK und der Motor fährt zurück zur Position „INS“.

- Inbetriebnahme

- Wochenprogramm einstellen

Im Wochenprogramm lassen sich für jeden Wochentag separat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen. Die Programmierung erfolgt für die ausgewählten Tage, wobei für einen Zeitraum von 00:00 bis 23:59 Temperaturen hinterlegt werden müssen.

Drücken Sie die Menü-Taste 7 länger als 3 Sekunden. Im Display erscheint „PRO“. Bestätigen Sie mit der OK-Taste 5.

☐ Im Display erscheint „DAY“. Mit dem Stellrad sind ein einzelner Wochentag, alle Werktage, das Wochenende oder die gesamte Woche auswählbar (Bsp. Werktage).

☐ Bestätigen Sie mit der OK-Taste. Der erste Schaltzeitpunkt wird angezeigt (0:00), dieser kann nicht verändert werden. Die Heizzeiten werden zudem als Balken angezeigt. ☐ Bestätigen Sie mit der OK-Taste.

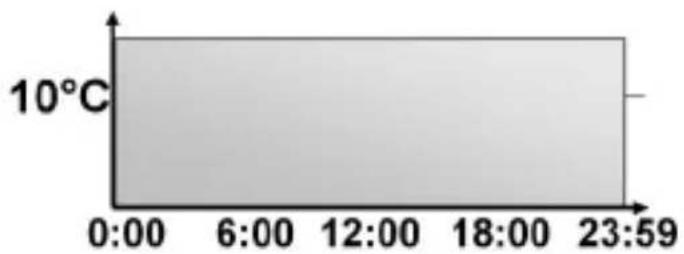

☐ Danach können Sie die Temperatur einstellen, die ab 0:00 gewünscht ist (Bsp. 17.0 °C).

☐ Bestätigen Sie mit der OK-Taste. ☐ Der nächste Schaltzeitpunkt wird angezeigt (Bsp. 6:00). Diesen können Sie individuell anpassen.

☐ Stellen Sie anschließend die Temperatur ein, die ab 6:00 vorherrschen soll. ☐ Diesen Vorgang können Sie wiederholen, bis die weiteren gewünschten Temperaturen für den Zeitraum von 0:00 bis 23:59 h hinterlegt sind. Sind alle 7 Schaltzeitpunkte belegt, wird 23:59 als Endzeitpunkt zum Bestätigen angezeigt.

Im Auto-Modus kann die Temperatur jederzeit auch über das Stellrad verändert werden. Die geänderte Temperatur bleibt dann bis zum nächsten Schaltzeitpunkt erhalten.

Wochenprogramm: Beispiele

Mit dem programmierbaren Heizkörperregler können für jeden Wochentag bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller Temperaturvorgabe hinterlegt werden.

Werkseitig sind zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis 23:00 Uhr für alle Wochentage gleich hinterlegt:

ab 00:00 bis 06:00 17.0 °C

ab 06:00 bis 09:00 21.0 °C

ab 09:00 bis 17:00 17.0 °C

ab 17:00 bis 23:00 21.0 °C

ab 23:00 bis 23:59 17.0 °C

Hinweis: Im Display werden Balken für Zeitschalträume für jedes zweite Zeitintervall angezeigt. Bei diesem Beispiel werden keine Balken für das Intervall 0:00 bis 6:00 eingebendet. Nur für die Intervalle 6:00 bis 9:00 und 17:00 bis 23:00 erscheinen Balken im Display.

Soll ein Raum auch zur Mittagszeit beheizt werden, kann eine Programmierung wie folgt aussehen:

112 DE/AT/CH

SILVERCREST®

von 00:00 bis 06:00 16.0 °C

von 06:00 bis 09:00 22.0 °C

von 09:00 bis 12:00 17.0 °C

von 12:00 bis 14:00 20.0 °C

von 14:00 bis 17:30 17.0 °C

von 17:30 bis 23:30 21.0 °C

von 23:30 bis 23:59 16.0 °C

Haben Sie zu Hause ein Büro und möchten dies nur tagsüber an Werktagen heizen, könnten Sie die folgenden Zeiten programmieren:

SILVERCREST®

113 DE/AT/CH

von 00:00 bis 08:30 17.0 °C

von 08:30 bis 17:00 21.0 °C

von 17:00 bis 23:59 17.0 °C

Samstag bis Sonntag

ab 00:00 bis 23:59 15.0 °C

114 DE/AT/CH

SILVERCREST®

Mit kurzem Druck der MODE-Taste 7 kann zwischen den folgenden 3 Betriebsmodi gewechselt werden (die Betriebs-Modi sind erst nach der Montage auswählbar):

- Urlaubsfunktion: Einstellen einer Temperatur, die bis zu einem fixen Zeitpunkt gehalten werden soll.

- Manu: Manueller Betrieb - die Temperatur wird manuell über das Stellrad eingestellt.

- Auto: Wochenprogramm - automatische Temperaturregelung entsprechend dem hinterlegten Wochenprogramm.

Konfigurationsmenü

Im Konfigurationsmenü lassen sich Einstellungen ändern. Das Menü lässt sich über einen langen Tastendruck (länger als 3 Sekunden) der Menü-Taste 7 aufrufen. Menüpunkte werden mit dem Stellrad 6 ausgewählt und mit OK 5 bestätigt. Ein erneuter Druck der

SILVERCREST®

115 DE/AT/CH

Menü-Taste führt zur vorherigen Ebene zurück. Wenn für mehr als 65 Sekunden keine Betätigung am Gerät erfolgt, schließt sich das Menü automatisch. Sie können folgende Einstellungen vornehmen:

PRO: Einstellung des Wochenprogramms (siehe Abschnitt „Wochenprogramm einstellen“)

DAT: Ändern von Uhrzeit und Datum

POS: Abfrage der aktuellen Position des programmierbaren Heizkörperreglers

DST: Die automatische Umschaltung zwischen Sommer- und Winterzeit kann deaktiviert werden.

AER: Fenster-auf-Temperatur und -Zeit für die automatische Temperaturabsenkung beim Lüften einstellen

TOF: Offset-Temperatur einstellen

RES: Werkseinstellungen wiederherstellen

116 DE/AT/CH

SILVERCREST®

• Display-Inhalt im Normalbetrieb

Im Normalbetrieb werden Schaltzeiträume, Betriebsmodus, Soll-Temperatur und Wochentag angezeigt. Die Balken für Schaltzeiträume des Wochenprogramms werden für jedes zweite Zeitintervall angezeigt (Beispiel unter „Wochenprogramm: Beispiele“).

Die BOOST-Funktion nutzt das menschliche Wärmeempfinden. Bei Aktivierung wird das Heizungsventil sofort für 5 Minuten auf 80% geöffnet (Werkseinstellung).

SILVERCREST®

117 DE/AT/CH

Die Erwärmung eines Raumes dauert länger als 5 Minuten, doch die vom Heizkörper abgegebene Wärme kann sofort wahrgenommen werden. Kommen Sie früher nach Hause und möchten es schnell warm haben oder benötigen Sie morgens im Bad extra Wärme, hilft Ihnen die BOOST-Funktion.

☐ Drücken Sie die BOOST-Taste 5 zum Aktivieren der Boost-Funktion.

Die verbleibende Funktionsdauer wird im Sekundentakt heruntergezählt („B299“ bis „B000“). Nach Ablauf dieser 5 Minuten wechselt der programmierbare Heizkörperregler in den vorher aktiven Modus (Auto / Manu) mit der vorher eingestellten Temperatur. Die Funktion lässt sich jederzeit vorzeitig durch einen Tastendruck oder Betätigen des Stellrads 6 deaktivieren.

118 DE/AT/CH

SILVERCREST®

Hinweis: Die Boost-Taste hat keinen unmittelbaren Effekt, wenn der Heizkörper verdeckt ist (z. B. durch ein Sofa). Die Fenster-Auf-Erkennung ist während der Boost-Funktion deaktiviert.

- Urlaubsfunktion einstellen

Wenn während eines Urlaubs oder einer Party für einen bestimmten Zeitraum eine feste Temperatur gehalten werden soll, kann die Urlaubsfunktion genutzt werden.

Drücken Sie die Menü-Taste 7 so oft kurz, bis im Display das Koffersymbol erscheint. □ Stellen Sie über das Stellrad 6 die Uhrzeit ein, bis zu der die Temperatur gehalten werden soll und bestätigen Sie mit der OK-Taste 5. □ Stellen Sie danach mit dem Stellrad das Datum ein und bestätigen Sie mit der OK-Taste.

SILVERCREST®

119 DE/AT/CH

□ Stellen Sie mit dem Stellrad die Temperatur ein und bestätigen Sie mit OK. Die Anzeige blinkt zur Bestätigung.

Die eingestellte Temperatur bleibt bis zum vorgegebenen Zeitpunkt bestehen. Danach geht der programmierbare Heizkörperregler in den Auto-Modus.

Komfort- und Absenktemperatur

Die Taste Komfort-/Absenktemperatur ✉ dient zur komfortablen und einfachen Umschaltung zwischen diesen beiden Temperaturen. Werkseitig liegen diese bei 21.0 °C (Komforttemperatur) und 17.0 °C (Absenktemperatur). Sie können wie folgt angepasst werden:

□ Halten Sie die Komfort- / Absenktaste ⚙ 4 lange gedrückt. Im Display erscheinen das Sonnensymbol ⚙ und die aktuell hinterlegte Komforttemperatur.

120 DE/AT/CH

SILVERCREST®

Verändern Sie die Temperatur mit dem Stellrad 6 und bestätigen Sie mit der OK-Taste 5. Im Display erscheinen das Mondsymbol und die Absenktemperatur. Verändern Sie die Temperatur mit dem Stellrad 6 und bestätigen Sie mit der OK-Taste 5.

Auch im Auto-Modus kann die Temperatur über die Taste jederzeit geändert werden. Diese bleibt dann bis zum nächsten Schaltzeitpunkt des Programms erhalten.

Kindersicherung / Bediensperre

Die Bedienung am Gerät kann gesperrt werden:

Zur Aktivierung / Deaktivierung der Bediensperre drücken Sie die Menü-Taste 7 und kurz gleichzeitig. Nach erfolgreicher Aktivierung erscheint „LOC“ im Display.

Zur Deaktivierung der Bediensperre drücken Sie erneut beide Tasten.

Heizpause aktivieren (Batterieschonung)

Ist die Heizung im Sommer abgeschaltet, können die Batterien geschont werden. Dazu wird das Ventil ganz geöffnet. Der Verkalkungsschutz wird weiter durchgeführt.

Zum Aktivieren der Heizpause gehen Sie wie folgt vor:

Drehen Sie das Stellrad 6 im manuellen Betrieb (Manu) so lange nach rechts, bis im Display „On“ erscheint.

Hinweis: Die Heizpause ist nun eingestellt.

Zum Beenden verlassen Sie den manuellen Betrieb (Manu) oder drehen Sie das Stellrad nach links.

SILVERCREST®

- Frostschutzbetrieb einstellen

Wenn ein Raum nicht geheizt werden soll, kann das Ventil geschlossen werden. Nur bei Frostgefahr wird das Ventil geöffnet. Der Verkalkungsschutz wird weiter durchgeführt. Zum Deaktivieren des Frostschutzes gehen Sie wie folgt vor:

Drehen Sie das Stellrad 6 im manuellen Betrieb (Manu) so lange nach links, bis im Display „OFF“ erscheint.

Zum Beenden verlassen Sie den manuellen Betrieb (Manu) oder drehen Sie das Stellrad nach rechts.

- Fenster-auf-Funktion

Der programmierbare Heizkörperregler erkennt bei einer stark absinkenden Temperatur automatisch, dass ein Raum gelüftet wird. Um Heizkosten zu sparen, wird dann die Temperatur für einen bestimmten Zeitraum herunter

SILVERCREST®

123 DE/AT/CH

geregelt (werkseitig 15 Minuten). Währenddessen wird im Display das Fenster-auf-Symbol 📋 angezeigt.

Zum Aktivieren gehen Sie wie folgt vor:

Drücken Sie die Menü-Taste 7 länger als 3 Sekunden.

Wählen Sie mit dem Stellrad 6 den Menüpunkt „AER“ und bestätigen Sie mit der OK-Taste 5.

Die Temperatur und die Zeit lassen sich mit dem Stellrad einstellen. Mit der Zeitauswahl „0“ lässt sich die Funktion deaktivieren.

Offset-Temperatur einstellen

Da die Temperatur am Heizkörper gemessen wird, kann es an einer anderen Stelle im Raum kälter oder wärmer sein. Um dies anzugleichen, kann ein Temperatur-Offset von ±3,5 °C eingestellt werden.

Werden z. B. 18 °C anstatt eingestellter 20 °C gemessen, ist ein Offset von -2,0 °C einzustellen.

Zum Einstellen der Offset-Temperatur gehen Sie wie folgt vor:

Drücken Sie die Menü-Taste 7 länger als 3 Sekunden. Wählen Sie mit dem Stellrad 6 den Menüpunkt „TOF“ aus und bestätigen Sie mit der OK-Taste 5. Drehen Sie das Stellrad so lange, bis die gewünschte Temperatur erscheint. Bestätigen Sie mit der OK-Taste.

Werkseinstellungen wieder herstellen

Der Auslieferungszustand des programmierbaren Heizkörperreglers kann manuell durch einen Reset wieder hergestellt werden. Dabei

gehen alle manuell vorgenommenen Einstellungen verloren.

Gehen Sie wie folgt vor:

Halten Sie die Menü-Taste 7 länger als 3 Sekunden gedrückt. Wählen Sie mit dem Stellrad 6 den Menüpunkt „RES“ aus und bestätigen Sie mit der OK-Taste 5. Anschließend erscheint „CFM“ im Display.

Bestätigen Sie mit der OK-Taste.

Fehlerbehebung und Wartung

Fehler-code im Display	Problem Behebung
Batterie-symbol	Batterie-leistung zu gering	Batterien aus-tauschen

126 DE/AT/CH

SILVER CREST®

Fehler-code im Display	Problem Behebung
F1 Ventil	antriebschwergän-gig	Installationprüfen, Hei-zungsventilüberprüfen
F2 Stellbereich zu groß		Befestigung des Heizkör-perreglers überprüfen
F3 Stellbereich zu klein		Heizungsventil überprüfen

Hinweis: Zum Schutz vor Ventilverkalkung führt der programmierbare Heizkörperregler einmal wöchentlich am Samstag um 12:00 Uhr eine Entkalkungsfahrt durch. Dabei erscheint „CAL“ im Display.

SILVER CREST®

127 DE/AT/CH

Reinigen Sie das Produkt regelmäßig mit einem trockenen, fusselfreien Tuch.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu.

128 DE/AT/CH

SILVERCREST®

Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

EMC CE

SILVER CREST®

129 DE/AT/CH

Garantie

ACHTUNG! WICHTIGE GARANTIEUNTERLAGE BITTE UNBEDINGT AUFBEWAHREN!

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 36 Monate.
• Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
• Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

01805 01 23 70 (Deutschland)

(Kosten aus dem dt. Festnetz bei Drucklegung:

130 DE/AT/CH

SILVERCREST®

14 ct / Min., maximal 42 ct / Min. aus den Mobilfunknetzen) oder

00800 100 22 100 (international)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

[e-mail] [e-mail] [e-mail]

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

GSL mbH Am Weimarer Berg 6 99510 Apolda Germany

IAN 91033

SILVERCREST®

131 DE/AT/CH

Garantiereparaturen können nur mit

beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Hersteller

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1

45527 Hattingen

www.olympia-vertrieb.de

132 DE/AT/CH

SILVERCREST®
