BEDIENUNGSANLEITUNG RT2000 SILVERCREST

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Geräts vertraut.

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1

D-45527 Hattingen

www.olympia-vertrieb.de

Stand der Informationen

04/2014-Ident-No.:042014-1

DE AT

PROGRAMMIERBARER HEIZKÖRPERREGLER

RT2000

Bedienungs- und Sicherheitshinweise

IAN 101034

DE AT

Bedienungs- und Sicherheitshinweise

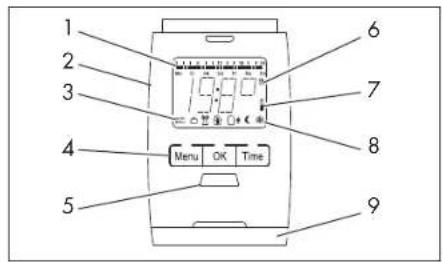

1 2 3 4 5 6 7 8 Menu OK Time 9

1 Heizzeiten
2 USB-Schnittstelle
3 AUTO-bzw. MANU-Modus aktiv
4aTaste MENU – führt ins Hauptmenü (ausgehend von der Standardanzeige); innerhalb des Menüs führt ein Tastendruck jeweils eine Menüebene zurück
4bTaste CK - Bestätigung von Einstellungen
4c Taste TIME - Timerfunktion
5 Stellrod
6Kindersicherung
7Batterieverbrauch
8aUrlaubsfunktion
8bKomforttemperatu
8cSportemperatur
8dFrostschutzfunktion
0. Rollwiefach
10 Überwurfmutter
11. Maximalwert Heizkörper
12 Thermotalkopf
12 Michnosturkopi 13 Einhardwur
13 Einkerbung
14 Zapiten
15 Stößelverlängerung

DE AT

Lieferumfang:

1 Programmierbarer Heizkörperregler RT2000
1 Kupplungsring
3 Adapter (Danfoss RA, Danfoss RAV, Danfoss RAVL)
1 Bedienungsanleitung
2 Batterien [Mignon, AA], 1.5V

Inhalt

Einleitung ....7

Allgemeine Funktion 7

Bestimmungsgemäße Verwendung 8

Bedien- und Anzeigeelemente 9

Einstellungen 10

Technische Daten 12

Lieferumfang 13

Sicherheitshinweise 13

Sicherheitshinweise zu Batterien 14

Batterien einlegen/wechseln 15

Datum und Uhrzeit einstellen......17

Montage 18

Alten Thermostatkopf demontieren 20

Adapter für Danfoss 20

Demontage 23

Adaptieren 24

Betriebsmodi 25

MANU-Modus 25

AUTO-Modus 25

Heiz- und Sparzeiten einstellen 26

Individuelles Programm einstellen 27

Komfort- und Spartemperatur einstellen 28

Timerfunktion 29

Offset 29

Fensterfunktion 30

Urlaubsfunktion 32

Tastensperre 33

Heizpause 33

Sommer-/Winterzeit 35

Versionsnummer 35

ZurücksetzenaufWerkseinstellung36

Frostschutzfunktion 36

Kalkschutzfunktion 37

optionales Zubehör 37

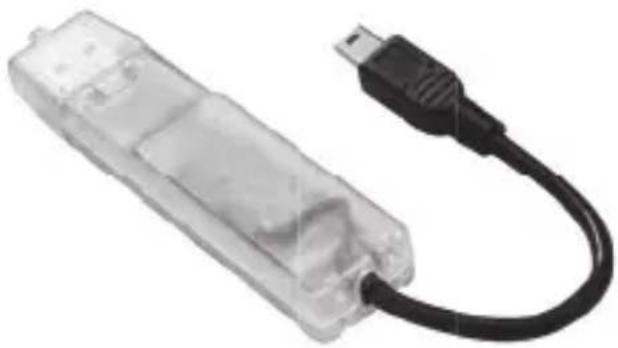

USB-Programmierstick 37

Fehlerbehebung und Wartung 38

Reinigung 39

Entsorgung ....40

Garantie....42

Hersteller 44

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Geräts. Sie haben sich damit für ein hochwertiges

Gerät entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Gerät vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Allgemeine Funktion

Mit dem programmierbaren Heizkörperregler RT2000 mit vorprogrammiertem, individuell einstellbaren Heiz- und Sparzeiten ist es möglich, die Raumtemperatur zeitgesteuert zu regulieren. Das Gerät bewegt ein Ven-

til, um den Wärmezustrom am Heizkörper zu steuern. Der programmierbare Heizkörperregler RT2000 passt auf alle gängigen Heizkörperventile und ist einfach zu montieren – ohne Ablassen von Heizungswasser oder einen Eingriff in das Heizungssystem.

Bestimmungsgemäße Verwendung

Der programmierbare Heizkörperregler RT2000 - im Folgenden: Gerät - dient dem Regulieren eines gängigen Heizkörperventils. Betreiben Sie das Gerät nur in Innenräumen. Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Das Gerät ist ausschließlich für den privaten Gebrauch gedacht.

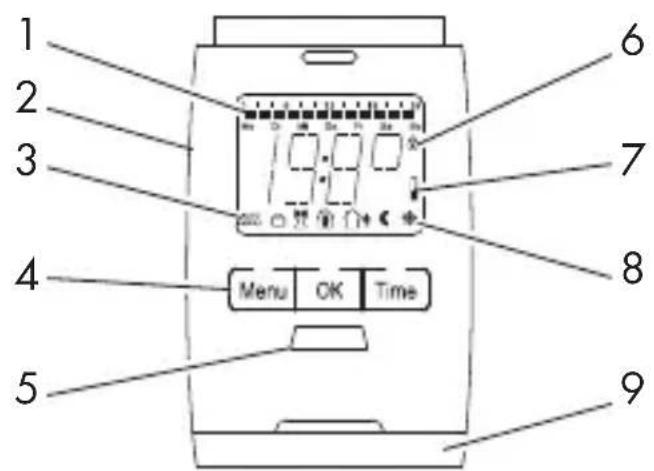

Bedien- und Anzeigeelemente

1 2 3 4 5 6 7 8 Menu OK Time 9

1 Heizzeiten
2 USB-Schnittstelle
3 AUTO- bzw. MANU-Modus aktiv
4aTaste MENU – führt ins Hauptmenü (ausgehend von der Standardanzeige); innerhalb des Menüs führt ein Tastendruck jeweils eine Menüebene zurück
4bTaste OK - Bestätigung von Einstellungen
4c Taste TIME - Timerfunktion
5 Stellrad
6Kindersicherung
7Batterieverbraucht
8aUrlaubsfunktion
8bKomforttemperatur
8cSpartemperatur
8dFrostschutzfunktion
9 Batteriefach

Einstellungen

Mit der Taste MENU gelangen Sie in das Menü für die Einstellungen. Die verschiedenen Punkte können Sie mit dem Stellrad auswählen. Mit der Taste OK wählen Sie einen Menüpunkt aus, mit dem Stellrad können Sie die entsprechenden Parameter verändern. Mit der Taste OK bestätigen Sie eine Eingabe, mit der Taste MENU gelangen Sie eine Menüebene zurück.

MODE Betriebsmodus: AUTO = automatischer Modus MANU = manueller Modus

PROG Zeitprogramm TEMP Komfort- und Spartemperatur ZEIT Datum und Uhrzeit FENS Fensterfunktion

RES Zurücksetzen auf Werkseinstellungen (Reset)

RJAP Adaptierung zur Ventilanpassung

URLAUrlaubsfunktion

INST Installationsfunktion (Gerät nur in dieser Position auf Kupplungsringaufstecken)

OFFS Temperaturanpassung an örtliche Gegebenheiten (bzw. subjektives Temperaturempfinden)

STBY Stand-by-Modus

15T Sommer-/Winterzeit

VERS Versionsnummer

Technische Daten

Modell RT2000

Versorgungsspannung 3 VDC

max. Stromaufnahme 100 mA

Batterien 2 x Mignon, 1,5V

Batterielebensdauer ca. 1 Jahr

Display LC-Display

Abmessungen (mm) 58 x 71,5 x 90

Anschluss M30 x 1,5

Umgebungstemperatur +5 bis +55°C

Oberflächentemperatur max. +90°C(am Heizkörper)

linearer Hub 4,3 mm

Technische Änderungen, die zur Verbesserung dienen, sind vorbehalten.

Lieferumfang

1 Programmierbarer Heizkörperregler RT2000

1 Kupplungsring

1 Bedienungsanleitung

2 Batterien (Typ Mignon, AA), 1,5V

Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND

KINDER! Lassen Sie Kinder

niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Verpackungsmaterial fern. Das Gerät ist kein Spielzeug.

Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise zu Batterien

Versuchen Sie niemals, nicht aufladbare Batterien wieder

aufzuladen, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien niemals in Feuer oder Wasser. Die Batterien können explodieren.

Auslaufende Batterien können das Gerät beschädigen. Seien Sie beim Umgang mit beschädigten oder

auslaufenden Batterien besonders vorsichtig und verwenden Sie Schutzhandschuhe.

Schalten Sie das Gerät aus, wenn Sie dieses nicht verwenden, um die Batterie zu schonen. Entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht nutzen.

Batterien einlegen/wechseln

□ Batteriefachdeckel abnehmen.
□ Batterien (2 x Typ Mignon, AA) polrichtig

in das Batteriefach einlegen (Markierung im Batteriefach beachten).

	Sachschaden!
	Sachschaden am Gerät durch verpoltes Einlegen von Batterien.
	Beachten Sie beim Einlegen der Batterien die korrekte Ausrichtung der Polung.

□ Batteriefachdeckel aufsetzen.
□ Die Lebensdauer neuer Batterien beträgt ca. 1 Jahr. Das Batteriesymbol erscheint, wenn die Batterien ausgewechselt werden müssen.

HINWEIS: Verwenden Sie für den Betrieb des Geräts keine Akkus.

Datum und Uhrzeit einstellen

Nach dem Einlegen der Batterien blinkt die Jahreszahl. Stellen Sie Datum und Uhrzeit ein.

□ Mit dem Stellrad Jahreszahl einstellen.

Mit OK bestätigen.

□ Mit dem Stellrad Monat einstellen.

Mit OK bestätigen.

□ Mit dem Stellrad Tag einstellen.

Mit OK bestätigen.

□ Mit dem Stellrad Stunde einstellen.

Mit OK bestätigen.

□ Mit dem Stellrad Minute einstellen.

Mit OK bestätigen.

Im Display erscheint PREP. Warten Sie einen Augenblick, das Gerät bereitet sich für die Montage vor.

Sobald das Gerät montagebereit ist, erscheint INST im Display.

Das Gerät stellt automatisch auf Sommer- und Winterzeit um.

Der Menüpunkt ist jederzeit im Menü auswählbar.

i Sie können auch zu einem späteren Zeitpunkt über den Menüpunkt ZEIT Datum und Uhrzeit einstellen.

Montage

VORSICHT!	Verbrennungen durch heißes Heizkörperventil!
	Berührung kann zu Verbrennungen an der Hand führen.
	Heizkörper vor der Montage, Demontage oder Fehlerbehebung des Geräts abkühlen lassen!Arbeitshandschuhe tragen!

Die Montage des programmierbaren Heizkörperreglers ist einfach und kann ohne Ab-

lassen von Heizungswasser oder Eingriff in das Heizungssystem erfolgen. Spezialwerkzeug oder ein Abschalten der Heizung sind nicht erforderlich. Der im Lieferumfang enthaltene Kupplungsring ist universell einsetzbar und ohne Zubehör passend für alle Ventile mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie z.B.

• Heimeier
• MNG
• Junkers
• Landis&Gyr (Duodyr)
• Honeywell-Braukmann
• Oventrop Typ A, Oventrop AV6
• Schlösser
• Comap D805
• Valf
• Sanayii
• Mertik Maxitrol
• Watts
• Wingenroth (Wiroflex) R.B.M
• Tiemme
• Jaga
• Siemens
• Idmar

Durch die im Lieferumfang enthaltenen Adapter ist der programmierbare Heizkörperregler auf Danfoss RA-, Danfoss RAV- und Danfoss RAVL-Ventile montierbar.

Alten Thermostatkopf demontieren

□ Drehen Sie den Thermostatkopf auf den Höchstwert (11).

Der Thermostatkopf drückt jetzt nicht mehr auf die Ventilspindel und kann so leichter demontiert werden (siehe Abb. 1).

Lösen Sie die Fixierung des Thermostat-kopfes (12) und nehmen Sie den Thermostat-kopf (12) ab.

Adapter für Danfoss

Achten Sie bei der Montage darauf, sich nicht die Finger zwischen den Adapterhälften

einzuklemmen!

Zur Montage auf Ventile von Danfoss ist einer der beiliegenden Adapter erforderlich. Die Zuordnung des passenden Adapterrings zum entsprechenden Ventil entnehmen Sie bitte den Abbildungen (2 - 4).

Die Ventilkörper von Danfoss weisen umlaufend längliche Einkerbungen (13) auf, die einen besseren Sitz des Adapters nach dem Aufrasten gewährleisten.

HINWEIS: Achten Sie bei der

Montage bitte darauf, dass die Zap- fen im Inneren des Adapters (14) eine deckungsgleiche Position zu den Einkerbungen (13) am Ventil haben.

□ Schieben Sie den zum Ventil passenden Adapter auf das Ventil, bis dieser einrastet.

Die Adapter RA und RAV wurden zu Gunsten eines besseren Sitzes mit Vorspannung produziert. Verwenden Sie bei der Montage

ggf. einen Schraubendreher, um den entsprechenden Adapter im Bereich der Schraube leicht aufzubiegen.

□ Nach dem Aufrasten auf den Ventilkörper befestigen Sie den entsprechenden Adapter bitte mit der beiliegenden Schraube und Mutter (siehe Abb. 2, 3).
□ Rasten Sie den zum Ventil passenden Adapter vollständig auf.

Auf Ventile vom Typ RAV ist vor der Montage die Stößelverlängerung (15) auf den Ventilstift aufzusetzen (siehe Abb. 2).

Setzen Sie das Gerät auf das Ventil bzw. den Adapter auf und fixieren Sie die Überwurfmutter (10).

Das Gerät rastet hörbar ein.

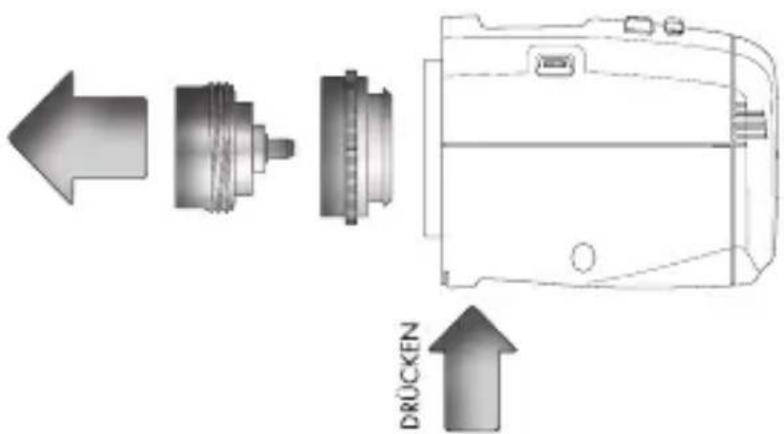

Demontage

VORSICHT!	Verbrennungen durch heißes Heizkörperventil!
	Berührung kann zu Verbrennungen an der Hand führen.
	Heizkörper vor der Montage, Demontage oder Fehlerbehebung des Geräts abkühlen lassen!Arbeitshandschuhe tragen!

DRÜCKEN

□ Gerät auf den Temparaturbereich EIM stellen.

□ Einige Sekunden warten, bis das Ventil vollständig geöff net ist.
□ Auf die Entriegelung drücken, um den

Klickverschluss zu lösen.

□ Gerät vom Ventil bzw. Adapter abziehen.

Wenn Sie einen Adapter verwendet haben, drehen Sie diesen vom Ventil ab und bewahren Sie den Adapter auf.

Adaptieren

Das Gerät passt sich dem Hub Ihres Ventilunterteils an. Hierzu wird das Ventil mehrfach geöffnet und geschlossen, um die jeweiligen Endpunkte zu erlernen. Dieser Vorgang kann unter Umständen einige Minuten in Anspruch nehmen.

□ Taste OK drücken, bis Perscheint.

Das Gerät startet die Adaption. Nach erfolgreicher Adaption geht das Gerät in den Normalbetrieb über.

Betriebsmodi

MANU-Modus

Im Betriebsmodus MANU regelt das Gerät auf die per Hand (am Stellrad) eingestellte Temperatur.

AUTO-Modus

Im Betriebsmodus AUTO regelt das Gerät entsprechend dem eingestellten Zeitprogramm zwischen zwei Temperaturen:

Komforttemperatur (in der Werkseinstelng: 21 °C)

Spartemperatur (in der Werkseinstel-ng 16 °C)

Die Heiz- und Sparzeiten können durch das frei einstellbare Zeitprogramm festgelegt werden. Es können max. 8 Schaltpunkte (4 Heiz- und 4 Sparzeiten) pro Tag gesetzt werden.

Werkseitig sind folgende Vor einstellungen programmiert:

Komforttemperatur

(Werkseinstellung: 1. Heizzeit um 07:00 Uhr)

Spartemperatur

(Werkseinstellung: 1. Sparzeit um 22:00 Uhr)

Heiz- und Sparzeiten einstellen

Mit dem Gerät können Sie pro Tag 4 Heiz- und 4 Sparzeiten einstellen – für jeden Tag einzeln oder für mehrere Tage im Block.

TAG1 bis TAG7 stehen für die jeweiligen Wochentage von Montag bis Sonntag. Zusätzlich werden die entsprechenden Tage unter dem Balken als Kürzel im Display angezeigt.

T1-5 = gleiches Programm Montag bis

Freitag

T1-6 = gleiches Programm Montag bis Samstag

T1-7 = gleiches Programm Montag bis Sonntag

Bei nicht programmierten Tagen bleiben die Werkseinstellungen aktiv.

Individuelles Programm einstellen

□ Taste MENU drücken.

□ Mit dem Stellrad den Menüpunkt PROG anwählen. Mit OK bestätigen.

Im Display erscheint TAG! für Montag.

□ Mit dem Stellrad Tag/Block auswählen. Mit OK bestätigen.

□ Mit dem Stellrad Beginn der 1. Heizzeit (Symbol 🔒) einstellen. Mit OK bestätigen.

□ Mit dem Stellrad Beginn der 1. Sparzeit (Symbol Ⓞ) einstellen. Mit OK bestätigen.

Jetzt können Sie ggf. eine 2., 3. und 4.

Heiz-/Sparzeit eingeben.

i

Wenn Sie keine weitere Heiz-/Sparzeit einstellen möchten, bestätigen Sie die Anzeige ----mit der Taste

OK

Im Display erscheint der nächste zu programmierende Tag. Gehen Sie wie zuvor beschrieben vor.

i

Sie können auch innerhalb von Blöcken einzelne Tage mit abweichenden Zeiten überschreiben.

Komfort- und Spartemperatur einstellen

□ Taste ^MENU drücken.

□ Mit dem Stellrad den Menüpunkt TEMP auswählen. Mit OK bestätigen.

□ Mit dem Stellrad Komforttemperatur einstellen. Mit OK bestätigen.
□ Mit dem Stellrad Spartemperatur einstellen. Mit OK bestätigen.

Bereich AUS: 8 °C, Frostschutzfunktion aktiv

Bereich EIN: Ventil voll geöffnet

Timerfunktion

Die Timerfunktion rufen Sie über die Timer-Taste ☉ auf. Mit dieser Funktion wird eine beliebige Temperatur für einen bestimmten Zeitraum eingestellt. Taste ☉ drücken.

□ Mit dem Stellrad gewünschte Zeit einstellen. Mit OK bestätigen.

□ Gewünschte Temperatur einstellen. Mit ok bestätigen.

Offset

Die vom Gerät ermittelte Temperatur kann von der vom Benutzer gefühlten Temperatur

abweichen. Für diesen Fall muss die vom Gerät ermittelte Temperatur justiert werden.

□ Taste ^MENU drücken.

□ Mit dem Stellrad den Menüpunkt OFFS auswählen. Mit OK bestätigen.

Im Display blinkt die Gradeinstellung 0,0°C.

□ Mit dem Stellrad gewünschte Anpassung der subjektiven Temperatur (von -5 bis +5 °C) einstellen. Mit OK bestätigen.

HINWEIS: Die Temperaturanzeige im Display ändert sich nicht!

Fensterfunktion

Das Gerät erkennt bei stark abfallender Temperatur automatisch, dass im Raum gelüftet wird. Um Heizkosten zu sparen, wird das Ventil für 10 Minuten vollständig geschlossen. Anschließend nimmt das Gerät den normalen Betrieb wieder auf.

□ TasteMENU drücken.

□ Mit dem Stellrad den Menüpunkt FENS auswählen. Mit OK bestätigen.

□ Mit dem Stellrad die Empfindlichkeit einstellen (HIGH = hohe Empfindlichkeit, MID = mittlere Empfindlichkeit (Standardeinstellung), LOW = niedrige Empfindlichkeit). Mit OK bestätigen.

□ Mit dem Stellrad die Zeit (10 Min. - 60 Min.) auswählen, für die das Ventil geschlossen bleiben soll. Mit OK bestätigen.

In den Werkseinstellungen bleibt das Ventil für 10 Minuten geschlossen.

Urlaubsfunktion

Für die Zeit Ihrer Abwesenheit können Sie eine frei wählbare Temperatur bestimmen. Anschließend ist das von Ihnen eingestellte Programm wieder aktiv.

□ TasteMENU drücken.
□ Mit dem Stellrad den MenüpunktURLA auswählen. Mit OK bestätigen.
□ Mit dem Stellrad das Ende der Urlaubsfunktion (= Datum des Wiederbeginns der regulären Heizzeiten) auswählen. Mit bestätigen.
□ Mit dem Stellrad die Uhrzeit eingeben und mit OK bestätigen. Im Display blinkt AUS.
□ Mit dem Stellrad die Temperatur einstellen und mit OK bestätigen.
Das Symbol 📋 erscheint im Display.

Mit MENU können Sie die Funktion deaktivieren.

Tastensperre

Aktivieren Sie die Tastensperre.

□ Tasten ok + gleichzeitig ca. 2 Sek. gedrückt halten.

Das Symbol 📁 erscheint im Display.

Deaktivieren Sie die Tastensperre, wenn Sie das Gerät wieder nutzen wollen.

□ Tasten OK + gleichzeitig ca. 2 Sek. gedrückt halten.

Das Symbol 📁erlischt und die Tastensperre ist deaktiviert.

Heizpause

□ TasteMENU drücken.

□ Mit dem Stellrad den Menüpunkt MODE auswählen. Mit OK bestätigen.

□ Mit dem Stellrad auswählen. Mit bestätigen.

□ Mit dem Stellrad die Temperatur im Display auf AUS stellen.

i

Der Verkalkungsschutz wird weiter durchgeführt. Das Ventil ist geschlossen und arbeitet ohne Zeitprogramm.

HINWEIS: Wechseln Sie am Ende der Heizpause in den Modus AUTO.

□ Mit dem Stellrad den Menüpunkt STBY auswählen. Mit OK bestätigen.

□ Mit dem Stellrad die Einstellung EIN/RUS auswählen. Nach ca. 30 Sekunden schaltet das LC-Display in den Stand-by-Modus.

□ Einstellung mit der Taste OK bestätigen.

i

Durch das Drücken einer beliebigen Taste wird das

Display wieder aktiviert.

i Diese Einstellung schont die Batterielebensdauer.

Sommer-/Winterzeit

□ TasteMENU drücken.

□ Mit dem Stellrad den Menüpunkt dST auswählen. Mit OK bestätigen.

□ Mit dem Stellrad die Einstellung EIN/AUS auswählen.

□ Einstellung mit der Taste OK bestätigen.

Versionsnummer

□ TasteMENU drücken.

□ Mit dem Stellrad den Menüpunkt VERS auswählen. Mit OK bestätigen.

i Die Versionsnummer der Software erscheint auf dem Display.

Zurücksetzen auf Werkseinstellung

□ Taste ^MENU drücken.

□ Mit dem Stellrad den MenüpunktREWählen. Mit OK bestätigen.

□OK blinkt, mit der Taste □OK bestätigen.

i

Das Gerät ist auf die Werkseinstellungen zurückgesetzt und beßndet sich wieder im Auslieferungszustand.

Frostschutzfunktion

Diese Funktion ist automatisch aktiv. Sinkt die Temperatur auf unter 6 °C, öffnet das Gerät das Ventil so lange, bis die Temperatur wieder auf über 8 °C steigt. Somit wird ein Einfrieren der Heizkörper verhindert.

Kalkschutzfunktion

Diese Funktion ist automatisch aktiv. Das Gerät führt 1 x wöchentlich (Freitagvormittag) eine Kalkschutzfahrt durch, um ein Verkalken der Heizkörperventile zu vermeiden.

optionales Zubehör

USB-Programmierstick

Sie können den komfortablen USB-Programmierstick nutzen, um Ihre individuellen Heiz- und Sparzeiten auf alle installierten Heizkörperregler in Ihrem Haus zu übertragen.

Der USB-Programmierstick kann bei unserem Service bestellt werden.

Fehlerbehebung und Wartung

Fehler Ursache Lösung

Batteriesymbol	Batterieleistung zu ge-ring.	Batterien wechseln.
E1	Keine Adap-tion möglich.Gerät nicht korrekt an Heizkörper montiert.	Gerät korrekt am Heizkörper montiert? Gerät gemäß Anweisung montieren.
E2	Ventilhub zu kurz oder Batterie-leistung zu schwach.	Ventilstößel per Hand mehr-mals öffnen und schließen.oderNeue Batterien gemäß Anweisung einsetzen.

E3

Keine Ventil- bewegung möglich.

Ventilstößel frei beweglich? Ventilstößel ggf. gangbar machen.

E1-E3

Durch Drücken einer beliebigen Taste wird die Fehleranzeige im Display gelöscht und das Gerät automatisch neu adaptiert.

Reinigung

Reinigen Sie das Gerät regelmäßig mit einem trockenen, fusselfreien Tuch.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Gerät, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den

Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu.

Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

EMC €

Garantie

ACHTUNG! WICHTIGE GARANTIEUNTERLAGE! BITTE UNBEDINGT AUFBEWAHREN!

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

- Die Garantiezeit für Ihr Gerät beträgt 36 Monate.

- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.

- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

01805 01 23 70 (Deutschland)

(Kosten aus dem dt. Festnetz bei Druckle - gung: 14 ct / Min., maximal 42 ct / Min. aus den Mobilfunknetzen) oder

00800 100 22 100 (international)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

[e-mail] [e-mail]

Kann jedoch der Fehler telefonisch nicht be- seitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende An- schrift zu senden:

GSL mbH Am Weimarer Berg 6 99510 Apolda Germany

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Hersteller

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1

45527 Hattingen

www.olympia-vertrieb.de

IAN 101034
