Produkttyp	Heizkörperthermostat
Marke	SilverCrest
Modell	HmIP-eTRV-B1
Abmessungen (H x B x T)	86 x 55 x 55 mm
Gewicht	Ca. 120 g (inklusive Batterien)
Stromversorgung	2 x LR03 (AAA) Batterien, 1,5 V
Batterielebensdauer	Bis zu 2 Jahren (typischer Gebrauch)
Funkfrequenz	868,0 - 868,6 MHz, 869,4 - 869,65 MHz
Max. Sendeleistung	10 mW
Ventilhub	4,5 mm (max.)
Kompatible Ventile	M30 x 1,5 Gewinde (die meisten Standardventile)
Temperaturbereich	5 °C bis 30 °C (Einstellbereich), 1 °C bis 5 °C (Frostschutz)
Temperaturgenauigkeit	±0,5 °C (bei 21 °C)
Regelungsart	Elektronisch, PID-Regelung
Display	LCD mit Symbolen und Temperatur
Montage	Direkt am Heizkörperventil (kein Adapter für M30 erforderlich)
Schutzart	IP20
Betriebstemperatur	0 °C bis 50 °C
Luftfeuchtigkeit	0% bis 80% relative Luftfeuchtigkeit (nicht kondensierend)
Wartung	Mit einem trockenen Tuch abwischen; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Beachten Sie die örtlichen Vorschriften; nicht im Freien verwenden; Kinder unter 8 Jahren müssen beaufsichtigt werden
Ersatzteile & Reparierbarkeit	Batterien vom Benutzer austauschbar; andere Reparaturen nur durch qualifiziertes Personal
Allgemeine Informationen	Homematic IP kompatibel; für volle Funktionalität mit der Homematic IP Zentrale verwenden

Häufig gestellte Fragen - HmIP-eTRV-B1 SILVERCREST

Wie installiere ich das SilverCrest HmIP-eTRV-B1 Thermostat?

Entfernen Sie den alten Thermostatkopf, setzen Sie ggf. den Adapter auf und schrauben Sie das HmIP-eTRV-B1 auf das Ventil. Legen Sie die Batterien ein, drehen Sie den Knopf, um die gewünschte Temperatur einzustellen, und koppeln Sie es bei Bedarf mit der Homematic IP Zentrale.

Welche Batterien verwendet dieses Thermostat?

Es verwendet zwei LR03 (AAA) Alkaline-Batterien mit einer Nennspannung von jeweils 1,5 V.

Wie lange halten die Batterien?

Die Batterielebensdauer beträgt typischerweise bis zu 2 Jahren bei normalem Gebrauch. Eine Anzeige für schwache Batterien erscheint auf dem Display.

Kann ich dieses Thermostat ohne Smart Home Hub verwenden?

Ja, es kann als eigenständiges Thermostat verwendet werden. Für Fernsteuerung, Zeitpläne und Integration mit anderen Homematic IP Geräten benötigen Sie jedoch die Homematic IP Zentrale (separat erhältlich).

Wie stelle ich die Temperatur ein?

Drehen Sie den Drehknopf auf die gewünschte Temperatur, die auf dem LCD angezeigt wird. Die eingestellte Temperatur wird angezeigt. Das Thermostat öffnet oder schließt das Ventil automatisch, um diese Temperatur zu halten.

Was ist die Frostschutzfunktion?

Wenn aktiviert, hält das Thermostat eine Mindesttemperatur von 5 °C ein, um ein Einfrieren der Rohre zu verhindern. Dies wird normalerweise durch Drehen des Knopfs auf das Schneeflockensymbol eingestellt.

Ist dieses Thermostat mit allen Heizkörperventilen kompatibel?

Es ist für Ventile mit M30 x 1,5 Gewinde ausgelegt, was die meisten Standardventile abdeckt. Für andere Gewindearten können Adapter erforderlich sein (nicht im Lieferumfang enthalten). Überprüfen Sie die Kompatibilität im Handbuch.

Wie reinige ich das Thermostat?

Wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel, da diese die Oberfläche oder Elektronik beschädigen könnten.

Was soll ich tun, wenn das Display einen Fehler anzeigt?

Versuchen Sie, die Batterien zu entfernen und wieder einzusetzen. Wenn der Fehler weiterhin besteht, überprüfen Sie die Ventilbewegung (manuelle Übersteuerung). Konsultieren Sie das Handbuch für spezifische Fehlercodes oder wenden Sie sich an den Kundendienst.

Kann ich die Batterien selbst austauschen?

Ja, die Batterien können vom Benutzer ausgetauscht werden. Öffnen Sie das Batteriefach auf der Rückseite, ersetzen Sie sie durch zwei neue AAA Alkaline-Batterien und achten Sie auf die richtige Polung. Kein Werkzeug erforderlich.

BEDIENUNGSANLEITUNG HmIP-eTRV-B1 SILVERCREST

Kostenlover Download der SilverCrest Smart Home Appl

Last Information Update - Stand der Informationen:

05/2018-Ident.-No.: HMIP-eTRV-B1 052018-1

SILVERCREST

homematic

HmIP-eTRV-B1

Heizkörper thermostat

DE AT

Bedienungsanleitung und Sicherheitshinweise

GB

1. Bestimmungsgemäße Verwendung....5
2. Informationen zu Warenzeichen....6
3. Lieferumfang....6
4. Technische Daten....7
5. Sicherheitshinweise....8
6. Urheberrecht....11
7. Übersicht Bedienelemente und Displayanzeigen 12

7.1 Geräteübersicht (siehe Abbildung 1)....12

7.2 Displayübersicht (siehe Abbildung 2)....13

1. Allgemeine Systeminformationen 14
2. Inbetriebnahme....14

9.1 Anlernen....14

9.1.1 Anlernen an den Access Point 15
9.1.2 Direktes Anlernen an ein SilverCrest Smart Home Gerät (alternativ)....16

9.2 Montage....17

9.2.1 Heizkörper thermostat montieren....19

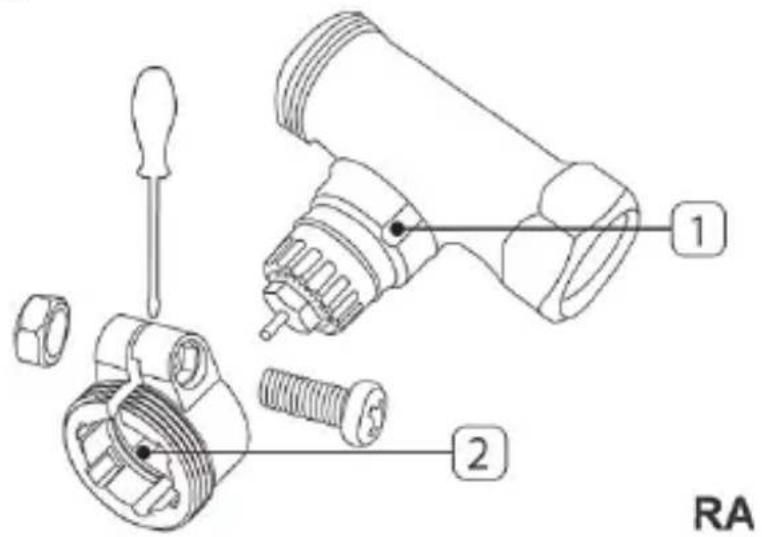

9.2.2 Adapter für Danfoss RA....20
9.2.3 Stützring....21

9.3 Adaptierfahrt....21

1. Konfigurationsmenü....22

10.1 Automatischer Betrieb......23
10.2 Manueller Betrieb 24

10.3 Urlaubsmodus 24
10.4 Bediensperre 25
10.5 Programmierung eines Heizprofils....26
10.6 Uhrzeit und Datum 27
10.7 Offset-Temperatur 28
11. Bedienung 28
12. Batterien wechseln 29
13. Fehlerbehebung 30
13.1 Schwache Batterien 30
13.2 Befehl nicht bestätigt....30
13.3 Duty Cycle.... 31
13.4 Fehlercodes und Blinkfolgen 32
14. Wiederherstellung der Werkseinstellungen 35
15. Lagerung bei Nichtbenutzung.... 36
16. Allgemeine Hinweise zum Funkbetrieb 36
17. Umwelthinweise und Entsorgungsangaben 37
18. Konformitätsvermerke 38
19. Hinweise zu Garantie und Serviceabwicklung....38

Herzlichen Glückwunsch!

Mit dem Kauf des SilverCrest Smart Home powered by Homematic IP Heizkörperthermostates HmIP-eTRV-B1, nachfolgend als Heizkörperthermostat bezeichnet, haben Sie sich für ein hochwertiges Produkt entschieden.

Machen Sie sich vor der ersten Inbetriebnahme mit dem Heizkörperthermostat vertraut und lesen Sie diese Bedienungsanleitung aufmerksam durch. Beachten Sie vor allem die Sicherheitshinweise und benutzen Sie den Heizkörperthermostat nur, wie in dieser Bedienungsanleitung beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Heizkörperthermostates an Dritte ebenfalls mit aus.

Mit SilverCrest Smart Home powered by Homematic IP gelangen Sie in wenigen Schritten zur intelligenten Smart Home Steuerung. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die SilverCrest Smart Home App konfiguriert werden. Welcher Funktionsumfang sich innerhalb des SilverCrest Smart Home Systems im Zusammenspiel mit weiteren SilverCrest Smart Home/ Homematic IP Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic-ip.com. Das Homematic IP Anwenderhandbuch finden Sie auf der Homepage www.homematic-ip.com im Bereich „Service“.

1. Bestimmungsgemäße Verwendung

Dieses Gerät ist ein automatisches elektrisches Regel- und Steuergerät und dient zur automatisierten Temperaturregelung eines Heizkörpers. Es darf nur zu privaten, und nicht zu industriellen und kommerziellen Zwecken verwendet werden. Außerdem darf das Gerät nicht in tropischen Klimaregionen genutzt werden. Bei eigenmächtigen Umbauten des Gerätes und hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen. Benutzen Sie nur das vom Hersteller angegebene Zubehör. Bitte beachten Sie die Landesvorschriften bzw. Gesetze des jeweiligen Einsatzlandes.

Der SilverCrest Smart Home Heizkörperthermostat kann die Raumtemperatur zeitgesteuert und bedarfsgerecht über ein Heizprofil mit individuellen Heizphasen regulieren. Sie können den Heizkörperthermostat direkt am Gerät konfigurieren und an Ihre persönliche Bedürfnisse anpassen. Alternativ haben Sie die Möglichkeit, den Heizkörperthermostat in Verbindung mit einem SilverCrest Smart Home Access Point komfortabel über die kostenlose Smartphone App zu steuern.

In Verbindung mit einem SilverCrest Smart Home Fenster- und Türkontakt wird die Temperatur beim Lüften automatisch abgesenkt. Der Heizkörperthermostat passt auf alle gängigen Heizkörperventile und ist einfach zu montieren - ohne Ablassen von Heizungswasser oder Eingriff in das Heizungssystem. Die zusätzliche Boost-Funktion ermöglicht ein schnelles, kurzzeitiges Aufheizen des Heizkörpers durch Öffnung des Ventils. Bitte beachten Sie, dass die Regelung der Raumtemperatur über den Heizkörperthermostat auf ein Zweirohrheizsystem mit einer Vor- und Rücklaufleitung pro Heizkörper ausgelegt ist. Eine Verwendung in Einrohrheizsystemen kann aufgrund der Schwankungen in der Vorlauftemperatur zu starken Abweichungen von der eingestellten Temperatur führen. Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

2. Informationen zu Warenzeichen

Homematic IP ist eine Marke der eQ-3 AG.

Apple ^® , iPhone ^® und iPad ^® sind Warenzeichen, App Store ist eine Dienstleistungsmarke von Apple Inc., eingetragen in den U.S.A. und anderen Ländern.

Google ^® und Android ^® sind Warenzeichen von Google Inc.

Die Marke SilverCrest ist eingetragenes Warenzeichen der Lidl Stiftung & Co. KG, D-74167 Neckarsulm.

Weitere Namen und Produkte können die Warenzeichen bzw. eingetragene Warenzeichen der jeweiligen Eigentümer sein.

3. Lieferumfang

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob alle Teile vollständig und unbeschädigt sind. Im Falle einer unvollständigen oder beschädigten Lieferung wenden Sie sich bitte an den Hersteller.

• Heizkörper thermostat
- Adapter Danfoss (RA)
- Stützring
- Mutter M4
• Zylinderkopfschraube M4 x 12 mm
• 2 Stück 1,5 V LR6/Mignon/AA Batterien
- Bedienungsanleitung

1. Technische Daten

Geräte-Kurzbezeichnung: HmlP	-eTRV-B1
Versorgungsspannung: 2x 1,5	V LR6/Mignon/AA
Schutzart: IP20
Betriebstemperatur: 0 bis 50 °C
Lagertemperatur: 0 °C bis 55 °C
Luftfeuchtigkeit: max. 85% rel. Feuchte (nicht kondensierend)
Abmessungen (B x H x T): 57 x 68 x 102 mm
Gewicht: 185 g (inkl. Batterien)
1. FunkFrequenzband:	868,0-868,6 MHz
2. Funk-Frequenzband:	869,4-869,65 MHz
Max. Funk-Sendeleistung:	Frequenzband 1: 10 dBmFrequenzband 2: 10 dBm
Typ. Funk-Freifeldreichweite: max. 250 m (bei idealen Bedingungen)
Duty Cycle: < 1 % pro h (bei 868,0 - 868,6 MHz)< 10 % pro h (bei 869,4 - 869,65 MHz)
Anschluss: M30 x 1,5 mm
Stellkraft: >80 N
Ventil-Hub: 4,3 ± 0,3 mm
Maximale Hublage: 14,3 ± 0,3 mm
Minimale Hublage: 10,0 ± 0,3 mm

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

5. Sicherheitshinweise

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Sie ist Bestandteil des Produktes.

Verwendete Symbole und ihre Bedeutung

GEFAHR! Dieses Symbol, mit dem Hinweis „Gefahr“, kennzeichnet eine drohende gefährliche Situation, die, wenn Sie nicht verhindert wird, zu schweren Verletzungen oder sogar zum Tod führen kann.

WARNUNG! Dieses Symbol, mit dem Hinweis „Warnung“, kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

ACHTUNG! Dieses Symbol, mit dem Hinweis „Achtung“, kennzeichnet wichtige Hinweise für den sicheren Betrieb und zum Schutz vor Sachschäden.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

GEFAHR! Batterien

Legen Sie die Batterien stets polrichtig ein. Beachten Sie dazu die Kennzeichnung im Batteriefach. Versuchen Sie nicht, Batterien wieder aufzuladen und werfen Sie diese unter

keinen Umständen ins Feuer. Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle, usw.) gleichzeitig. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch der Batterien besteht Explosions- und Auslaufgefahr. Batterien sind kein Kinderspielzeug. Wenn Batterien verschluckt werden, muss sofort ein Arzt konsultiert werden. Batterien dürfen nicht geöffnet oder verformt werden, da auslaufende Chemikalien Verletzungen verursachen können. Bei Haut- oder Augenkontakt mit ausgelaufenen Chemikalien muss sofort mit viel Wasser ab- bzw. ausgespült werden und ein Arzt aufgesucht werden.

GEFAHR! Kinder und Personen mit Einschränkungen

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sollten elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Es sei denn, sie wurden entsprechend eingewiesen oder werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt. Kinder sollten grundsätzlich beaufsichtigt werden, damit sichergestellt werden kann, dass sie mit diesem Gerät nicht spielen. Kleinteile können bei Verschlucken lebensgefährlich sein.

Halten Sie auch die Verpackungsfolien fern.

Es besteht Erstickungsgefahr!

WARNUNG! Wartung / Reparatur / Reinigung

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen. Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z.B. wenn das Gehäuse beschädigt ist, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, oder, wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort ab, indem Sie die Batterien entnehmen. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

Allgemeine Sicherheitshinweise

WARNUNG! Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet. Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung. Setzen Sie es keinem Einfluss von Feuchtigkeit, Tropf- und Spritzwasser, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

WARNUNG! Aus Sicherheits - und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

WARNUNG! Ein beschädigtes Gerät darf nicht weiterverwendet werden.

WARNUNG! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

6. Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt.

Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten.

Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.

7. Übersicht Bedienelemente und Displayanzeigen

Diese Bedienungsanleitung ist zusätzlich mit ausklappbaren Umschlagseiten versehen. Klappen Sie die Umschlagseiten aus, damit Sie die Bedienelemente und Displayanzeigen immer vor Augen haben.

7.1 Geräteübersicht (siehe Abbildung 1)

A Überwurfmutter
B Batteriefach
c Display
D Systemtaste (Anlerntaste und LED)
E Minus-Taste
F Plus-Taste
G Menü/Boost-Taste

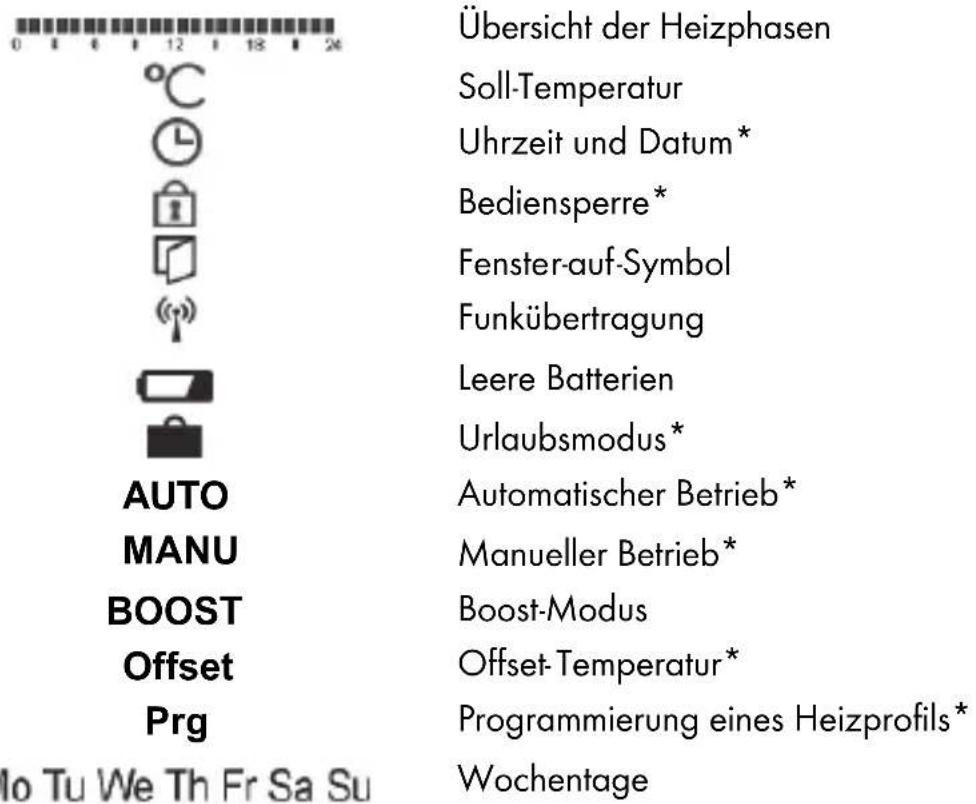

7.2 Displayübersicht (siehe Abbildung 2)

* s. Kapitel „10. Konfigurationsmenü“

8. Allgemeine Systeminformationen

Dieses Gerät ist Teil des SilverCrest Smart Home-Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die SilverCrest Smart Home App konfiguriert werden. Alternativ haben Sie die Möglichkeit, SilverCrest Smart Home Geräte über die Homematic Zentralen CCU2/ CCU3 oder in Verbindung mit vielen Partnerlösungen zu betreiben. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter:

www.homematic-ip.com

9. Inbetriebnahme

9.1 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Bitte beachten Sie auch die Bedienungsanleitungen der jeweiligen korrespondierenden Geräte (z.B. Access Point, Heizkörper-thermostat, Alarmsirene usw.)

Sie können den Heizkörperthermostat entweder an den SilverCrest Smart Home Access Point (HmlP-HAP-B1) oder direkt an ein oder mehrere SilverCrest Smart Home Geräte anlernen. Beim Anlernen an den Access Point erfolgt die Konfiguration über die SilverCrest Smart Home App, beim direkten Anlernen erfolgt die Konfiguration am Gerät.

9.1.1 Anlernen an den Access Point

Richten Sie zunächst Ihren Access Point über die SilverCrest Smart Home App ein, um weitere SilverCrest Smart Home/ Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Sie können das Gerät sowohl an den Access Point als auch an die Homematic Zentralen CCU2/ CCU3 anlernen. Weitere Informationen dazu entnehmen Sie bitte dem Homematic IP Anwenderhandbuch (zu finden im Servicebereich unter www.homematic-ip.com).

Damit der Heizkörper thermostat in Ihr System integriert werden und per SilverCrest Smart Home App gesteuert werden kann, muss er an den Access Point angelernt werden.

Zum Anlernen des Heizkörperthermostats gehen Sie wie folgt vor:

• Öffnen Sie die SilverCrest Smart Home App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.

- Ziehen Sie den Isolierstreifen aus dem Batteriefach (B) des Heizkörperthermostats heraus. Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (D) kurz drücken (s. Abbildung 3).

• Das Gerät erscheint automatisch in der SilverCrest Smart Home App.
- Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder Scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
- Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED kurz grün auf und erlischt dann wieder. Das Gerät ist nun einsatzbereit.

Leuchtet die LED rot, ist der Anlernvorgang fehlgeschlagen. Versuchen Sie es erneut. Achten Sie insbesondere darauf, dass Sie die letzten vier Ziffern der Gerätenummer korrekt eingegeben werden bzw. der korrekte QR-Code gescannt wird.

- Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

9.1.2 Direktes Anlernen an ein SilverCrest Smart Home Gerät (alternativ)

Sie können den SilverCrest Smart Home Heizkörperthermostat - basic (HmlP-eTRV-B1) direkt an den SilverCrest Smart Home Fenster- und Türkontakt mit Magnet (HmlP-SWDM-B2) anlernen.

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Geräten ein.

Sie können den Anlernvorgang durch erneute kurze Betätigung der Systemtaste (D) abbrechen. Dies wird durch rotes Aufleuchten der Geräte-LED (D) bestätigt.

Um den Heizkörperthermostat an ein anderes SilverCrest Smart Home/ Homematic IP Gerät anzulernen, müssen beide Geräte in den Anlernmodus gebracht werden. Gehen Sie dazu wie folgt vor:

• Ziehen Sie den Isolierstreifen aus dem Batteriefach (B) des Heizkörperthermostates heraus. Der Heizkörperthermostat führt nun eine Adaptierfahrt durch.
• Drücken Sie nach Abschluss der Adaptierfahrt für mind. 4 Sekunden auf die Systemtaste (D), um den Anlernmodus zu aktivieren (s. Abbildung 3). Die Geräte-LED (D) beginnt orange zu blinken. Der Anlernmodus ist für 3 Minuten aktiv.

- Drücken Sie die Systemtaste des anzulernenden Gerätes (z. B. des SilverCrest Smart Home Fenster- und Türkontakts mit Magnet) für mind. 4 Sekunden, um den Anlernmodus zu aktivieren. Die Geräte-LED beginnt orange zu blinken. Weitere Informationen dazu können Sie der Bedienungsanleitung des jeweiligen Gerätes entnehmen.

Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-LED signalisiert. War der Anlernvorgang nicht erfolgreich, leuchtet die Geräte-LED rot auf. Versuchen Sie es erneut.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 3 Minuten beendet.

Wenn Sie den bestehenden Geräten ein weiteres Gerät hinzufügen möchten, müssen Sie zunächst das bereits bestehende Gerät und anschließend das neue Gerät in den Anlernmodus bringen.

Wenn Sie den bestehenden Geräten z. B. einen weiteren Heizkörperthermostat hinzufügen möchten, müssen Sie zunächst den neuen Heizkörperthermostat an den bestehenden Heizkörper-thermostat anlernen. Anschließend können Sie den neuen Heizkörperthermostat an den bestehenden Tür- und Fensterkontakt anlernen.

Wenn Sie mehrere Geräte in einem Raum verwenden, sollten Sie alle Geräte aneinander anlernen.

9.2 Montage

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen.

Die Montage des SilverCrest Smart Home Heizkörperthermostats ist einfach und kann ohne Ablassen von Heizungswasser oder Eingriff in das Heizungssystem erfolgen. Spezialwerkzeug oder ein Abschalten der Heizung sind nicht erforderlich.

Die am Heizkörper thermostat angebrachte Überwurfmutter (A) ist universell einsetzbar und ohne Zubehör passend für alle Ventile mit dem Gewindemaß M30 x 1,5 mm der gängigsten Hersteller wie z. B.

■ Heimeier
■ MNG
■ Junkers
■ Landis&Gyr (Duodyr)
■ Honeywell-Braukmann
■ Oventrop
■ Schlösser
■ Comap
■ Valf Sanayii
■ Mertik Maxitrol
■ Watts
■ Wingenroth (Wiroflex)
■ R.B.M
■ Tiemme
■ Jaga
Siemens
Idmar

Durch den im Lieferumfang enthaltenen Adapter ist das Gerät auch auf Heizkörperventile vom Typ Danfoss RA montierbar (s. Kapitel „9.2.2 Adapter für Danfoss RA“.

9.2.1 Heizkörper thermostat montieren

Achtung! Bei erkennbaren Schäden am vorhandenen Thermostat, am Ventil oder an den Heizungsrohren konsultieren Sie bitte einen Fachmann.

Demontieren Sie den alten Thermostatkopf von Ihrem Heizkörperventil.

- Drehen Sie den Thermostatkopf auf den Maximalwert (H) gegen den Uhrzeigersinn (s. Abbildung 4). Der Thermostatkopf drückt jetzt nicht mehr auf die Ventilspindel und kann so leichter demontiert werden.

Die Fixierung des Thermostatkopfes kann unterschiedlich ausgeführt sein:

• Überwurfmutter: Schrauben Sie die Überwurfmutter gegen den Uhr-zeigersinn ab (I). Danach können Sie den Thermostatkopf abnehmen (J).
• Schnappbefestigungen: Sie können so befestigte Thermostatköpfe einfach lösen, indem Sie den Verschluss/die Überwurfmutter ein klein wenig gegen den Uhrzeigersinn drehen (I). Danach können Sie den Thermostatkopf abnehmen (J).
• Klemmverschraubungen: Der Thermostatkopf wird durch einen Befestigungsring gehalten, der mit einer Schraube zusammengehalten wird. Lösen Sie diese Schraube und nehmen Sie den Thermostatkopf vom Ventil ab (J).
• Verschraubung mit Madenschrauben: Lösen Sie die Maden-schraube und nehmen Sie den Thermostatkopf ab (J).

Nach der Demontage des alten Thermostatkopfes können Sie den SilverCrest Smart Home Heizkörperthermostat mit der Überwurfmutter (A) auf das Heizkörperventil aufsetzen (s. Abbildung 5).

Bei Bedarf verwenden Sie den beiliegenden Adapter für Danfoss RA-Ventile (s. Kapitel „9.2.2 Adapter für Danfoss RA“) oder den beiliegenden Stützring (s. Kapitel „9.2.3 Stützring“).

9.2.2 Adapter für Danfoss RA

Zur Montage auf RA-Ventile von Danfoss ist der beiliegenden Adapter erforderlich.

Der RA-Adapter wurde zu Gunsten eines besseren Sitzes mit Vorspannung produziert. Bei Montage verwenden Sie ggf. einen Schraubendreher und biegen diese im Bereich der Schraube leicht auf (s. nachfolgende Abbildung).

Die Ventilkörper von Danfoss weisen umlaufend längliche Einkerbungen (1) auf, die auch einen besseren Sitz des Adapters nach dem Aufrasten gewährleisten.

Achten Sie bei der Montage darauf, dass die Zapfen im Inneren des Adapters (2) eine deckungsgleiche Position zu den Einkerbungen (1) am Ventil haben. Rasten Sie den zum Ventil passenden Adapter vollständig auf.

WARNUNG! Achten Sie darauf, sich nicht die Finger zwischen den Adapterhälften einzuklemmen!

Nach dem Aufrasten auf den Ventilkörper befestigen Sie die Adapter mit der beiliegenden Schraube und Mutter.

Bei den Ventilen einiger Hersteller weist der in das Gerät hineinragende Teil des Ventils nur einen geringen Durchmesser auf, was zu einem lockeren Sitz führt. In diesem Fall sollte der beiliegende Stützring (K) vor der Montage in den Flansch des Gerätes eingelegt werden (s. Abbildung 6).

9.3 Adaptierfahrt

Nach dem Einlegen der Batterien fährt der Motor zunächst zurück, um die Montage zu erleichtern. Währenddessen wird „InS“ und das Aktivitätssymbol

(π) a n g e z e i g t .

Nachdem der Heizkörperthermostat erfolgreich montiert wurde, muss im nächsten Schritt zur Anpassung ans Ventil eine Adaptierfahrt (AdA) durchgeführt werden.

Dazu gehen Sie wie folgt vor:

- Wenn im Display „AdA“ steht, drücken Sie die Menü-/Boost-Taste (G), um die Adaptierfahrt zu starten.

Der Heizkörperthermostat führt jetzt eine Adaptierfahrt durch. Dabei werden „AdA“ und das Aktivitätssymbol (N) im Display angezeigt. Währenddessen ist keine Bedienung möglich. Nach erfolgreicher Adaptierfahrt wechselt das Display zur normalen Anzeige.

Wurde die Adaptierfahrt vor der Montage eingeleitet bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt, drücken Sie die Menü-/ Boost-Taste (G) und der Motor fährt zurück zur Position „InS“.

10. Konfigurationsmenü

Wenn Sie den Heizkörperthermostat ohne Access Point betreiben, können Sie nach der Inbetriebnahme direkt am Gerät über das Konfigurationsmenü folgende Modi auswählen und Einstellungen vornehmen, um das Gerät an Ihre persönlichen Bedürfnissen anzupassen.

Das Konfigurationsmenü ist nur dann erreichbar, wenn das Heizkörperthermostat noch nicht an einen Accesspoint angemeldet ist.

Gehen Sie dafür wie folgt vor:

• Durch langes Drücken der Menü-Taste (G) gelangen Sie ins Konfigurationsmenü.
- Wählen Sie das gewünschte Symbol über die Plus- oder Minus-Tasten (E + F) und kurzes Drücken der Menü-Taste aus, um Einstellungen für die verschiedenen Menüpunkt vorzunehmen.

Durch langes Drücken der Menü-Taste (G) gelangen Sie zur vorherigen Ebene zurück. Wenn für mehr als 1 Minute keine Betätigung am Gerät erfolgt, schließt sich das Menü automatisch, ohne eingestellte Änderungen zu übernehmen.

Displaysymbole und -anzeigen

10.1	AUTO	Automatikbetrieb
10.2	MANU	Manueller Betrieb
10.3	Urlaubsmodus
10.4	Bediensperre
10.5	Prg	Programmierung eines Heizprofils
10.6	Datum und Uhrzeit
107	Offset	Offset-Temperatur

Wenn Sie das Gerät an den Access Point anlernen, können Sie die Einstellungen bequem über die kostenlose SilverCrest Smart Home App vornehmen.

Falls Sie bereits Einstellungen im Konfigurationsmenü vorgenommen oder das Gerät bereits direkt an ein anderes SilverCrest Smart Home/ Homematic IP Gerät angelernt haben, müssen Sie zum Anlernen des Heizkörperthermostats an einen Access Point oder an eine Homematic Zentrale CCU2/ CCU3 zunächst die Werkseinstellungen des Gerätes wiederherstellen (s. Kapitel „14. Wiederherstellung der Werkseinstellungen“).

10.1 Automatischer Betrieb

Der automatische Betrieb ist nur möglich, wenn die Uhrzeit programmiert wurde.

Im Automatikbetrieb erfolgt die Temperaturregelung gemäß dem eingestellten Heizprofil. Manuelle Änderungen bleiben bis zum nächsten Schaltzeitpunkt aktiv. Danach wird das eingestellte Heizprofil wieder aktiviert. Um den automatischen Betrieb zu aktivieren, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 Sekunden auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E + F) den Menüpunkt "Auto" aus.
• Bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt das Symbol zweimal kurz auf und das Gerät wechselt in den automatischen Betrieb.

10.2 Manueller Betrieb

Im manuellen Betrieb erfolgt die Temperaturregelung gemäß der über die Tasten (E + F) eingestellten Temperatur. Die Temperatur bleibt bis zur nächsten manuellen Änderung erhalten. Um den manuellen Betrieb zu aktivieren, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 Sekunden auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Taste (E +F) den Menüpunkt "Manu" aus.
• Bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt das Symbol zweimal kurz auf und das Gerät wechselt in den manuellen Betrieb.

10.3 Urlaubsmodus

Der Urlaubsmodus kann genutzt werden, wenn für einen bestimmten Zeitraum dauerhaft eine feste Temperatur gehalten werden soll (z. B. während eines Urlaubs oder einer Party). Um den Urlaubsmodus einzustellen, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 Sekunden auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E+F) den Menüpunkt "Urlaub ■" aus und bestätigen Sie mit der Menü-Taste.
• Geben Sie über die Plus- oder Minus-Tasten die Uhrzeit ein, bis zu der der Urlaubsmodus aktiv sein soll und bestätigen Sie mit der Menü-Taste.
• Geben Sie über die Plus- oder Minus-Tasten das Datum ein, bis zu dem der Urlaubsmodus aktiv sein soll und bestätigen Sie mit der Menü-Taste.

- Geben Sie über die Plus- oder Minus-Tasten die gewünschte Temperatur für die Zeit der Abwesenheit ein und bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt das Symbol zweimal kurz auf und das Gerät wechselt in den Urlaubsmodus.

10.4 Bediensperre

Die Bedienung am Gerät kann gesperrt werden, um das ungewollte Verändern von Einstellungen, z. B. durch versehentliches Berühren, zu verhindern. Um die Bediensperre zu aktivieren bzw. deaktivieren, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 Sekunden auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E+F) den Menüpunkt "Bediensperre" aus.
• Bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten „On“, um die Bediensperre zu aktivieren oder „OFF“, um die Bediensperre zu deaktivieren und bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt die Auswahl zweimal kurz auf und das Gerät wechselt zurück zur Standardanzeige.

Bei Aktivierung der Bediensperre wird das Symbol "Schloss 🔒" im Display angezeigt. Um die Bediensperre zu deaktivieren gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 Sekunden auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten (E+F) „OFF“ aus, um die Bediensperre zu deaktivieren.

10.5 Programmierung eines Heizprofils

Vor der Programmierung eines Heizprofils ist es sinnvoll, die Uhrzeit zu programmieren.

Unter diesem Menüpunkt können Sie ein Heizprofil mit Heiz- und Absenkphasen nach Ihren eigenen Bedürfnissen erstellen.

• Drücken Sie für ca. 2 Sekunden auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E+F) den Menüpunkt "Prg" aus und bestätigen Sie mit der Menü-Taste.
• Wählen Sie unter „dAY“ über die Plus- oder Minus-Tasten einzelne Wochentage, alle Werktage, das Wochenende oder die gesamte Woche für Ihr Heizprofil aus und bestätigen Sie mit der Menü-Taste.
• Bestätigen Sie die Startzeit 00:00 Uhr mit der Menü-Taste.

Beispiel eines 24-Stunden Heizprofils:

00:00 bis 05:00	16 °C
bis 08:00	24 °C
bis 17:00	20 °C
bis 22:00	22 °C
bis 23:59	16 °C

• Wählen Sie über die Plus- oder Minus-Tasten die gewünschte Temperatur für die Startzeit aus und bestätigen Sie mit der Menü-Taste.
• Im Display wird die nächste Uhrzeit angezeigt. Sie können diese Zeit über die Plus- oder Minus-Tasten verändern. Die Einstellung erfolgt immer in 5-Minuten-Schritten.
• Wählen Sie über die Plus- oder Minus-Tasten die gewünschte Temperatur für den nächsten Zeitabschnitt aus und bestätigen Sie mit der Menü-Taste.

- Wiederholen Sie diesen Vorgang, bis für den gesamten Zeitraum von 0:00 bis 23:59 Uhr Temperaturen hinterlegt sind.

Zur Bestätigung blinkt die Uhrzeit zweimal kurz auf und das Gerät wechselt zurück zur Standardanzeige.

10.6 Uhrzeit und Datum

Um Datum und Uhrzeit einzustellen, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 Sekunden auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E+F) den Menüpunkt "Datum/Uhrzeit L" aus.
• Bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten das Jahr aus und bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten den Monat aus und bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten den Tag aus und bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten die Stunden aus und bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Tasten die Minuten aus und bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt die Uhrzeit zweimal kurz auf und das Gerät wechselt zurück zur Standardanzeige.

10.7 Offset-Temperatur

Da die Temperatur am Heizkörperthermostaten gemessen wird, kann es an einer anderen Stelle im Raum kälter oder wärmer sein. Um dies anzugleiche Temperatur von ±3.5 °C eingestellt werden. Werden z. B. 18 °C anstatt eingestellter 20 °C gemessen, ist ein Offset von -2.0 °C einzustellen. Werksseitig ist eine Offset-Temperatur von 0.0 °C eingestellt. Um die Offset-Temperatur individuell anzupassen, gehen Sie wie folgt vor:

• Drücken Sie für ca. 2 Sekunden auf die Menü-Taste (G), um das Konfigurationsmenü zu öffnen.
• Wählen Sie über die Plus- oder Minus-Tasten (E+F) den Menüpunkt "Offset" aus.
• Bestätigen Sie mit der Menü-Taste.
• Wählen Sie über die Plus- oder Minus-Taste die gewünschte Offset-Temperatur aus und bestätigen Sie mit der Menü-Taste.

Zur Bestätigung blinkt die Temperatur zweimal kurz auf und das Gerät wechselt zurück zur Standardanzeige.

11. Bedienung

Nach dem Anlernen und der Montage stehen Ihnen einfache Bedienfunktionen direkt am Gerät zur Verfügung.

- Temperatur: Drücken Sie die linke (E) oder rechte (F) Taste, um die Temperatur des Heizkörpers manuell zu verändern. Im Automatikbetrieb bleibt die manuell eingestellte Temperatur bis zum nächsten Schaltzeitpunkt bestehen. Danach wird das eingestellte Heizprofil wieder aktiviert. Im manuellen Betrieb bleibt die Temperatur bis zur nächsten manuellen Änderung erhalten.

- Boost-Funktion: Drücken Sie die Boost-Taste (G) kurz, um die Boost-Funktion für schnelles, kurzzeitiges Aufheizen des Heizkörpers durch Öffnung des Ventils (für 300 Sekunden) zu aktivieren. Dadurch wird sofort ein angenehmes Wärmegefühl im Raum erreicht.

Bei mehreren gekoppelten Thermostaten in einem Raum werden getätigte Einstellungen (Temperatur, Boost-Funktion) von allen weiteren Thermostaten übernommen.

12. Batterien wechseln

Erscheint das Symbol für leere Batterien (☐) im Display bzw. in der App, tauschen Sie die verbrauchten Batterien gegen zwei neue Batterien des Typs LR6/Mignon/AA aus. Beachten Sie dabei die richtige Polung der Batterien.

Um neue Batterien in den Heizkörperthermostat einzulegen, gehen Sie wie folgt vor:

• Ziehen Sie den Batteriefachdeckel (B) nach unten ab (s. Abbildung 7).
- Entnehmen Sie die Batterien.
- Legen Sie zwei neue 1,5 V LR6/Mignon/AA Batterien polungsrichtig gemäß Markierung in die Batteriefächer ein (s. Abbildung 8).
- Schließen Sie den Batteriefachdeckel wieder.
- Achten Sie nach dem Einlegen der Batterien auf die Blinkfolgen der LED (s. Kapitel „13.4 Fehlercodes und Blinkfolgen“).

Nach dem Einlegen der Batterien führt der Heizkörper thermostat zunächst für ca. 2 Sekunden einen Selbsttest durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten.

Gefahr! Explosionsgefahr bei unsachgemäßem Austausch der Batterien. Ersatz nur durch denselben oder einen gleichwertigen Typ. Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

13. Fehlerbehebung

13.1 Schwache Batterien

Wenn es der Spannungswert zulässt, ist der Heizkörperthermostat auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterien wieder mehrfach gesendet werden.

Bricht beim Senden die Spannung wieder zusammen, wird das Symbol für leere Batterien (☐) und der Fehlercode am Gerät angezeigt (s. Kapitel „13.4 Fehlercodes und Blinkfolgen“). Tauschen Sie in diesem Fall die leeren Batterien umgehend gegen zwei neue Batterien gleichen Typs aus, um einen gesicherten Betrieb zu gewährleisten (s. Kapitel „12. Batterien wechseln“).

13.2 Befehl nicht bestätigt

Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. Kapitel „16. Allgemeine Hinweise zum Funkbetrieb“). Die fehlerhafte Übertragung kann folgende Ursachen haben:

• Batterien des Empfängers leer
• Empfänger nicht erreichbar,

• Empfänger kann Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.)
- Empfänger defekt.

13.3 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz-Bereich arbeitenden Geräte zu gewährleisten. In dem von uns genutzten Frequenzbereich 868,0 - 868,6 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden SilverCrest Smart Home powered by Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle-Limits wird durch einmal langes rotes Leuchten der Geräte-LED (D) angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

13.4 Fehlercodes und Blinkfolgen

Blinkcode / Displayanzeige	Bedeutung Lösung
F1	Ventilantriebschwergängig	Prüfen Sie, ob der Stößel des Heizungsventils klemmt.
F2	Stellbereich groß	Überprüfen Sie die Befestigung des Heizkörperthermostats
F3 Stellbereich zu klein Prüfen Sie, ob der Stößel des Heizungsventils klemmt
Keine Anzeige Batterien lee r		Tauschen Sie die Batterien des Gerätes aus (s. Kapitel „12. Batterien wechseln“).
Keine Anzeige Batterien falscheingelegt		Legen Sie die Batterien korrekt ein. Beachten Sie die korrekte Polung der Batterien.
Batteriesymbol ( ) Batteriespannunggering		Tauschen Sie die Batterien des Gerätes aus (s. Kapitel „12. Batterien wechseln“).
Batteriesymbol ( ) und ---	Ventilnotposition wurde angefahren	Tauschen Sie die Batterien des Gerätes aus (s. Kapitel „12. Batterien wechseln“).
Antennensymbol ( ) blinkt	Kommunikationsstörung zum Access Point oder zum angelernten Gerät	Prüfen Sie die Verbindung zum Access Point bzw. zu den angelernten Geräten.
Schlosssymbol	Bediensperre aktiv Deaktivieren Sie die Bediensperre in der App.Wenn keine Verbindung zum Access Point besteht, kann bzw. muss die Bediensperre direkt im Menü des Thermostats deaktiviert werden.
Kurzes oranges Blinken Funkübertragung/Sendeversuch bzw.Konfigurations-daten werden übertragen	Warten Sie, bis die Übertragung beendet ist.
1x langes grünes Leuchten	Vorgang bestätigt Sie können mit der Bedienung fortfahren.
1x langes rotes Leuchten Vorgang fehlgeschlagen oder Duty Cycle-Limit erreicht	Versuchen Sie es erneut (s. Kapitel „13.2 Befehl nicht bestätigt“ oder „13.3 Duty Cycle“).
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv Geben Sie die letzten vier Ziffern der Geräte- Seriennummer zur Bestätigung ein (s. Kapitel „9.1.1 Anlernen an den Access Point“).

HmIP-eTRV-B1

Blinkcode/ Displayanzeige	Bedeutung Lösung
Schnelles oranges Blinken, in Verbindung mit einem blinkenden Antennensymbol	Direkter Anlernmodus aktiv	Aktivieren Sie den Anlern-modus des anzulernenden Gerätes (s. Kapitel „9.1.2 Direktes Anlernen an ein SilverCrest Smart Home Gerät (alternativ)“).
Kurzes oranges Leuchten (nach grüner oder roter Empfangsmeldung)	Batterien leer	Tauschen Sie die Batterien aus (s. Kapitel „12. Batterien wechseln“).
6x langes rotes Blinken Gerät defekt		Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler.
1x oranges und 1x grünes Leuchten (nach dem Einlegen der Batterien)	Testanzeige Nachdem die Testanzeige erloschen ist, können Sie fortfahren
Langes und kurzes oranges Blinken (im Wechsel)	Aktualisierung der Gerätesoftware (OTAU)	Warten Sie, bis das Update beendet ist.

Bitte setzen Sie sich bei weiteren Fragen mit dem Service des Herstellers in Verbindung, die Kontaktdaten finden Sie in Kapitel „19. Hinweise zu Garantie und Serviceabwicklung“.

14. Wiederherstellung der Werkseinstellungen

Die Werkseinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren. Führen Sie die Werkseinstellung bei Weitergabe oder bei unlösbarer Fehlfunktion durch.

Um die Werkseinstellungen des Heizkörperthermostats wiederherzustellen, gehen Sie wie folgt vor:

• Ziehen Sie den Batteriefachdeckel (B) nach unten ab (s. Abbildung 7).
• Entnehmen Sie die Batterien.
• Legen Sie die Batterien entsprechend der Polaritätsmarkierungen wieder ein (s. Abbildung 8) und halten Sie gleichzeitig die Systemtaste (D) für 4 Sekunden gedrückt, bis die LED schnell orange zu blinken beginnt (s. Abbildung 3). Im Display wird „res“ angezeigt.
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 Sekunden, bis die Geräte-LED (D) grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.

Das Gerät führt einen Neustart durch.

Nach durchgeführter Werkseinstellung müssen korrespondierende Geräte neu angelernt werden.

15. Lagerung bei Nichtbenutzung

Wenn Sie den Heizkörper thermostat für eine längere Zeit nicht benutzen wollen, entfernen Sie die Batterien aus dem Batteriefach, um ein Auslaufen zu verhindern. Ansonsten könnte das Gerät beschädigt werden.

Lagern Sie den Heizkörperthermostat anschließend an einem trockenen und sauberen Ort.

16. Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte hervorgerufen werden.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

17. Umwelthinweise und Entsorgungsangaben

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU.

Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

Denken Sie an den Umweltschutz und an Ihre persönliche Gesundheit. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden.

18. Konformitätsvermerke

Dieses Gerät entspricht hinsichtlich Übereinstimmung den grundlegenden Anforderungen und den anderen relevanten Vorschriften der RE-Richtlinie 2014/53/EU sowie der RoHS- Richtlinie 2011/65/EU.

Die vollständige EU-Konformitätserklärung kann unter folgendem Link heruntergeladen werden:

www.targa.de/downloads/conformity/309942_309945.pdf

19. Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts

beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN: 309942 / 309945

Hersteller

TARGA GmbH

Coesterweg 45

DE-59494 Soest

DEUTSCHLAND

Table of contents
