Installation Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Achten Sie bitte darauf, dass diese Bedienungsanleitung dem Gerät bei etwaigem Verkauf, Umzug oder Übergabe an einen anderen Benutzer stets beiliegt, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit. 700 min 50 min 50 min Posizionamento Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). Die Installation ist gemäß den vorliegenden Anweisungen von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen. Einbau Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen: • Die Auflagefläche muss aus hitzebeständigem Material (bis ca. 100 °C) beschaffen sein. • Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren. • Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitte folgender Abmessungen vorzusehen: Befestigung am Möbel Das Kochfeld auf einer perfekt ebenen Stütz- bzw. Auflagefläche installieren. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen. • Bevor Sie das Kochfeld an der Arbeitsfläche befestigen, verlegen Sie bitte die (mitgelieferte) Dichtung im Bereich unter dem Rand des Kochfeldes (siehe Abbildung).

• Der Schrankumbau muss die im vorhergehenden Abschnitt angegebenen Abmessungen aufweisen.

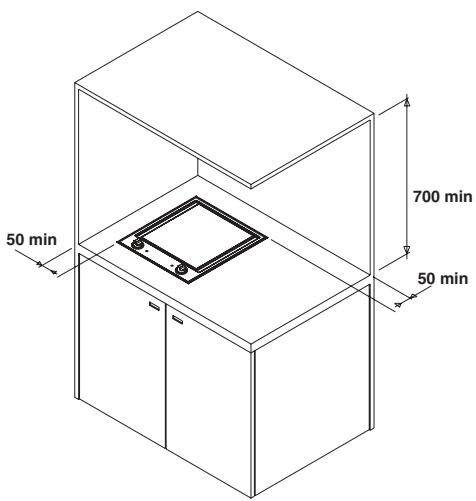

Installation halbflächenbündiger Kochfelder (TEPPAN YAKI SF) Sämtliche Vorsichtsmaßnahmen treffen, die eine Installation gemäß den für Gas- und Elektroanschlüsse geltenden Unfallverhütungsvorschriften (CEI-UNI-CIG) gewährleisten. Zur Gewährleistung des ordnungsgemäßen Betriebs der in Möbelzeilen integrierten freistehenden Kochfelder die entsprechenden Mindestabstände einhalten (siehe Abbildung). Die angrenzenden Oberflächen und die Rückwand müssen aus geeignetem Material beschaffen sein, und eine Hitzebeständigkeit von 65 °C aufweisen.

Verfahren Sie zur Befestigung wie folgt:

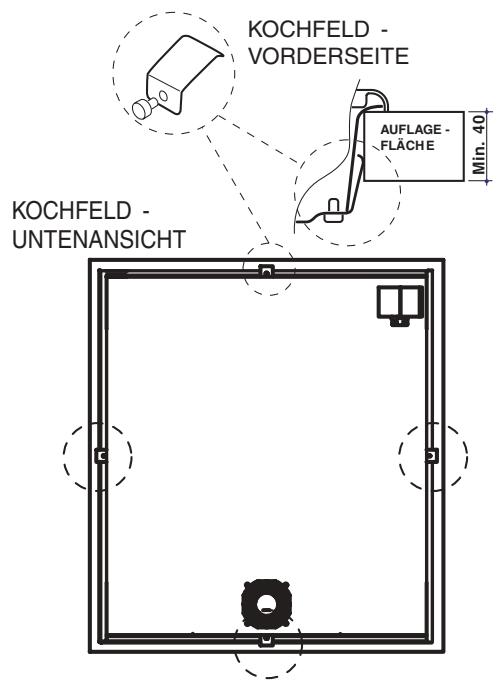

1. Die 4 Zentrierfedern durch die mitgelieferten

Schrauben in den Bohrungen befestigen, die sich auf jeder Seite im Bereich unter dem Kochfeld befinden.

2. Das Kochfeld durch leichtes Andrücken des

gesamten umlaufenden Randes mittig in den Möbelausschnitt einpressen, und zwar so, dass es auf der gesamten Auflagefläche aufstützt. Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein. Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein. Anschluss des Netzkabels an das Stromnetz KOCHFELD VORDERSEITE

Wenn das Gerät direkt an das Stromnetz angeschlossen wird, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten, der der Last und den einschlägigen Vorschriften entspricht, wobei der Erdleiter nicht vom Schalter

getrennt werden darf. Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt ist, die 50 °C über der Raumtemperatur liegt. Erdleiter Nullleiter KOCHFELD UNTENANSICHT Phase

Min. 40 Blau Braun Gelb/Grün Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich. Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben, ohne ein Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist. ! Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenunterseite eingehalten werden. Elektroanschluss Die mit einem Dreileiterkabel ausgerüsteten Kochfelder sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (siehe Unterseite des Kochfelds) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wenn das Kochfeld über einem Einbaubackofen installiert wird, sind die Elektroanschlüsse des Kochfelds und des Backofens separat vorzunehmen. Dadurch wird die elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert. Vor dem Anschluss stellen Sie bitte sicher, dass: • die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht • die Netzsteckdose für die auf dem Typenschild (siehe Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist • die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt • die Steckdose mit dem Netzstecker kompatibel ist. Die Netzsteckdose oder den Netzstecker anderenfalls auswechseln. Keine Verlängerungen und Mehrfachsteckdosen verwenden. Das Netzkabel und die Steckdose müssen bei installiertem Gerät leicht zugänglich sein. Das Netzkabel darf nicht gebogen oder eingeklemmt werden. Das Netzkabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden. Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten. Einphasenanschluss Ist das Gerät mit einem bereits angeschlossenen Versorgungskabel bestückt, dann ist dieses unter Berücksichtigung der Farben der Anschlussdrähte gemäß dem nebenstehend abgebildeten Schaltplan an das Stromnetz anzuschließen. Der gelb/grüne Erdleiter muss 5 cm länger als die anderen Leiter sein.

Beschreibung des Gerätes

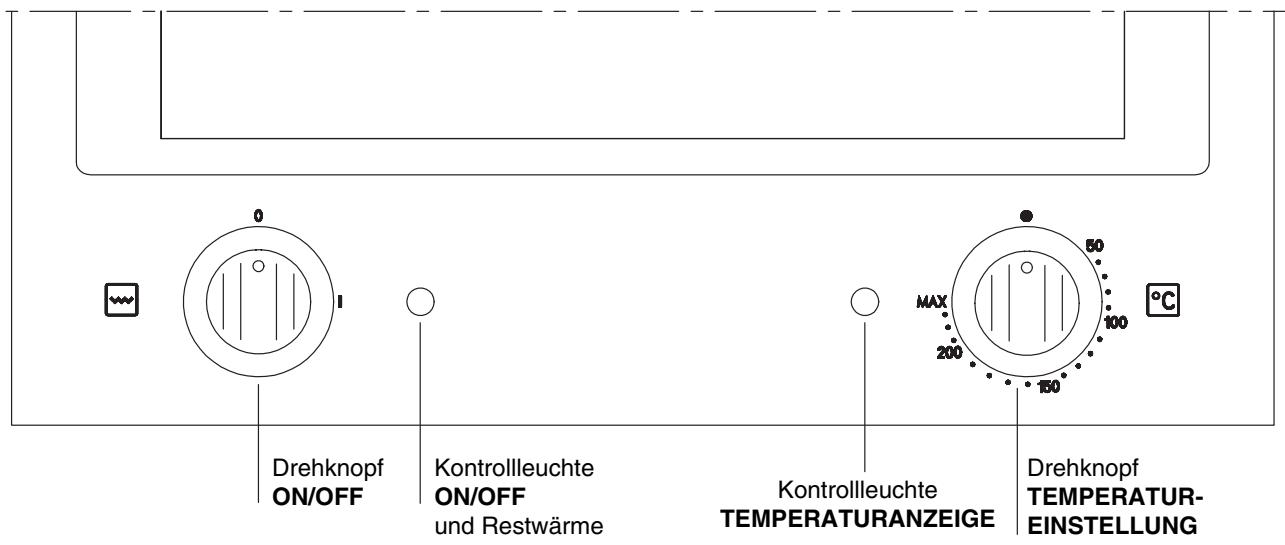

Bedienfeld Das hier wiedergegebene Bedienfeld gilt als richtungsweisend: es handelt sich nicht unbedingt um eine genaue Widergabe des von Ihnen erworbenen Modells. Drehknopf ON/OFF Kontrollleuchte ON/OFF und Restwärme • Drehknopf ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes. • Die Kontrollleuchte ON/OFF zeigt an, ob das Gerät eingeschaltet oder die Heizfläche noch warm ist.

Kontrollleuchte TEMPERATURANZEIGE Drehknopf TEMPERATUREINSTELLUNG • Die Kontrollleuchte TEMPERATURANZEIGE bleibt während der Aufheizphase bis zum Erreichen der Temperatur eingeschaltet. • Der Drehknopf TEMPERATUREINSTELLUNG ermöglicht die Einstellung der gewünschten Temperatur. Inbetriebsetzung und Gebrauch Der auf die Dichtungen aufgetragene Leim hinterlässt Fettspuren auf dem Glas. Es wird empfohlen, diese vor der Verwendung des Gerätes mit einem spezifischen nicht scheuernden Reinigungsmittel zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben. Einschalten und Funktion des Kochfeldes

1. Drehen Sie den Drehknopf ON/OFF nach rechts

2. Änderung der Gartemperatur über den Drehknopf

TEMPERATUREINSTELLUNG

3. Damit schalten sich die Kochzone und die

Kontrollleuchten ON/OFF und TEMPERATURANZEIGE ein.

4. Sobald sich die Kontrollleuchte

TEMPERATURANZEIGE ausschaltet, ist die eingestellte Temperatur erreicht

5. Ein Thermostat hält die eingestellte Temperatur

konstant. Während der nachfolgenden Heizphase schaltet sich die Kontrollleuchte TEMPERATURANZEIGE erneut ein. Technische Beschreibung der Modelle Kochfelder Kochzonen Gesamtleistung

Praktische Ratschläge zum Einsatz des Gerätes Die Speisen können direkt auf der Oberfläche des Kochfeldes zubereitet werden, mit oder ohne Fett. Während dem Garen können Sie den (mitgelieferten) Pfannenwender benutzen, um die Speisen zu wenden. Der Einsatz des Pfannenwenders kann kleine Kratzer auf der Oberfläche verursachen, die aber die Funktion nicht beeinträchtigen. Kochfeld ausschalten Zum Ausschalten des Geräts stellen Sie den Drehknopf ON/OFF von der Position die Position “O” nach links auf Sicherheitsvorrichtungen Temperaturanzeigen Wenn nach der Verwendung des Geräts die Kontrollleuchte RESTWÄRME eingeschaltet ist, bedeutet dies, dass die Heizfläche noch warm ist (Temperatur über 60°C); Kontakt vermeiden. Die Kontrollleuchte schaltet sich aus, sobald die Platte abgekühlt ist.

Empfohlene Leistungsstufen für die unterschiedlichen Gararten: GERICHT TEMPERATUR (°C) EMPFEHLUNGEN/HINWEISE FISCH Seebrasse (Filets) von 150° bis 200° Drachenkopf (Filets) von 150° bis 200° Lachs (Filets) von 150° bis 200° Sardinen und rote Meerbarben (kleine Fische) Makrele (mittelgroße Fische) Goldbrasse (mittelgroße Fische) von 150° bis 200° zwischen 2 Min. und 4 Min. auf jeder Seite 150° zwischen 4 Min. und 5 Min. auf jeder Seite 150° zwischen 4 Min. und 5 Min. auf jeder Seite zwischen 8 Min. und 10 Min. auf jeder Seite, dann 180° für äußere Bräunung zwischen 2 Min. und 7 Min. auf jeder Seite, je nach Dicke und gewünschter Garstufe zwischen 2 Min. und 7 Min. auf jeder Seite, je nach Dicke und gewünschter Garstufe zwischen 2 Min. und 7 Min. auf jeder Seite, je nach Dicke und gewünschter Garstufe zwischen 4 Min. und 7 Min. Seeteufel (große Fische) von 130° bis 150° Lachskotelett von 150° bis 200° Kabeljaukotelett von 150° bis 200° Thunfischkotelett von 150° bis 200° Garnelen, Kaisergranat Panierte Fische FLEISCH Koteletts vom Schwein, Lamm und Kalb Rinder- oder Kalbssteak (sehr dick) Schnitzel und Koteletts, Rind, Kalb und Geflügel Würste Würs tchen Rind, Huhn (Hackfleisch)

Kartoffeln: in Scheiben oder kleinen Würfeln Zwiebeln, Porree, Karotten, Paprika (klein gehackt) Auberginen und Zucchini (in Scheiben) Ananas, Mangos, Äpfel und Birnen (in Scheiben) Z ucchini (gegrillt) Paprika (gegrillt) zwischen 2 Min. und 4 Min. auf jeder Seite, je nach Dicke zwischen 2 Min. und 4 Min. auf jeder Seite, je nach Dicke zwischen 2 Min. und 4 Min. auf jeder Seite, je nach Dicke 200° Max. 150° 200° von 150° bis 200° 200° Max. zwischen 2 Min. und 4 Min. auf jeder Seite zwischen 2 Min. und 10 Min. auf jeder Seite, je nach Dicke und gewünschter Garstufe zwischen 10 Min. und 15 Min. auf jeder Seite, MAX. Temperatur für äußere Bräunung zwischen 1 Min. und 3 Min. auf jeder Seite von 150° bis 200° 10 Min. Max 18 min. 200° Max. 200° Max. 200° Max. von 150° bis 200° 200° 200° 12 min. max 30 min. ANDERES Brot in Scheiben (Toast) Crepes Eier, Omelett von 150° bis 200° 200° 30 Sek. auf jeder Seite 3 min. von 150° bis 200° Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können.

Vorsichtsmaßregeln und Hinweise Das Gerät wurde entsprechend den internationalen Sicherheitsvorschriften entworfen und gebaut. Die im Folgenden aus Sicherheitsgründen wiedergegebenen Hinweise sollten aufmerksam gelesen werden. Dieses Gerät entspricht den folgenden EGRichtlinien: - 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. Allgemeine Sicherheit Stellen Sie bitte sicher, dass das Belüftungsgitter des Gebläses niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Belüftung zur Kühlung der elektronischen Teile. Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüftung der elektronischen Teile erforderliche Raum wäre absolut unzureichend. • Dieses Gerät ist für den nicht professionellen Einsatz in privaten Haushalten bestimmt. • Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Regen und Gewittern auszusetzen. • Berühren Sie das Gerät nicht barfuß oder mit nassen oder feuchten Händen oder Füßen. • Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett. • Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit heißen Kochfeldteilen gelangt. • Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst. • Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose. • Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder Wahrnehmungsstörungen oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben. • Dieses Gerät ist kein Spielzeug für Kinder. • Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden. Entsorgung • Das Verpackungsmaterial entsprechend den lokalen Vorschriften entsorgen. Verpackungsmaterial kann wiederverwertet werden. • Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Händler wenden.

Reinigung und Pflege 05/2009 - 195074702.02 XEROX FABRIANO

Gerät vom Stromnetz trennen Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen. Reinigung des Gerätes Die Verwendung von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner und Rostentfernungsmittel. Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte. Verwenden Sie keine Scheuermittel oder scharfen Reinigungsmittel zur Reinigung des Stahlrahmens. ! Reinigen Sie das Gerät nach jedem Gebrauch. Auf diese Weise verhindern Sie die Bildung schwer zu entfernender Verkrustungen.

Wenn stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit auf die Edelstahlteile einwirkt, können sich Flecken bilden. Es wird empfohlen, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Versehentlich verschüttetes Wasser sofort sorgfältig trocknen. • Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen. • Starke Verschmutzungen lassen sich mit dem (mitgelieferten) Schaber entfernen. Verschmutzungen sollten so schnell wie möglich und nicht erst nach Abkühlen des Kochfeldes entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Reiben Sie immer in Bürstrichtung des Metalls (quer zum Gerät), um Streifenbildung zu vermeiden. • Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Reinigungsmittelrückstände könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.
