Produkttyp	Elektrokamin
Marke	SilverCrest
Modell	SEKU 2000 A1
Abmessungen (B x H x T)	60 cm x 45 cm x 15 cm
Gewicht	5 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	2000 W
Wärmeleistung	2000 W (einstellbar)
Heizfläche	Bis zu 25 m²
Thermostat	Einstellbarer Thermostat (5-35 °C)
Flammeneffekt	LED-Flammeneffekt mit oder ohne Heizung
Fernbedienung	Inklusive
Timer	1-8 Stunden
Sicherheitsmerkmale	Überhitzungsschutz, Kippschutz
Geräuschpegel	< 40 dB (nur Lüfter)
Installation	Freistehend oder wandmontiert
Wartung	Mit weichem, feuchtem Tuch reinigen; Staub von Lüftungsschlitzen entfernen
Ersatzteile	Verfügbar über den SilverCrest-Service
Reparaturindex	6,5/10 (geschätzt)
Garantie	3 Jahre

Häufig gestellte Fragen - SEKU 2000 A1 SILVERCREST

Wie installiere ich den SilverCrest SEKU 2000 A1 Kamin?

Der Kamin kann freistehend auf einer ebenen Fläche oder wandmontiert mit den mitgelieferten Halterungen aufgestellt werden. Achten Sie auf einen Abstand von mindestens 50 cm zu brennbaren Materialien und eine separate Steckdose.

Welche Fernbedienung wird verwendet und wie wechsle ich die Batterie?

Die Fernbedienung verwendet eine CR2025 Knopfzellenbatterie. Schieben Sie die Abdeckung des Batteriefachs auf der Rückseite, um sie zu ersetzen.

Kann ich den Flammeneffekt ohne Heizung nutzen?

Ja, drücken Sie die Flammentaste, um den LED-Flammeneffekt unabhängig von der Heizung zu aktivieren. Die Heizung kann ausgeschaltet werden, während die Flammen an bleiben.

Wie stelle ich die Heizstufe ein?

Verwenden Sie den Thermostatregler oder die Fernbedienung, um die gewünschte Temperatur (5-35 °C) einzustellen. Die Heizung schaltet sich ein/aus, um die eingestellte Temperatur zu halten.

Gibt es eine Timerfunktion und wie stelle ich sie ein?

Ja, der Timer kann von 1 bis 8 Stunden eingestellt werden. Drücken Sie die Timer-Taste wiederholt, um die Stunden auszuwählen. Der Kamin schaltet sich nach der eingestellten Zeit automatisch aus.

Wie reinige und warte ich den Kamin?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Wischen Sie die Außenseite mit einem weichen, feuchten Tuch ab. Verwenden Sie keine Scheuermittel. Saugen Sie die Lüftungsschlitze regelmäßig ab, um Staubansammlungen zu vermeiden.

Welche Sicherheitsmerkmale hat der SEKU 2000 A1?

Er verfügt über einen Überhitzungsschutz (automatische Abschaltung, wenn die Innentemperatur einen sicheren Grenzwert überschreitet) und einen Kippschutz, der die Stromversorgung unterbricht, wenn das Gerät umkippt.

Ist der Kamin laut?

Der Lüfter erzeugt ein leises Summen (< 40 dB), wenn die Heizung eingeschaltet ist. Der Flammeneffekt arbeitet geräuschlos.

Kann der Kamin an der Wand montiert werden?

Ja, er wird mit Wandmontagehalterungen geliefert. Stellen Sie sicher, dass die Wand das Gewicht (5 kg) tragen kann, und verwenden Sie geeignete Schrauben (nicht im Lieferumfang enthalten). Befolgen Sie die Anleitung für eine sichere Installation.

Wie lange ist die Garantiezeit und wie kann ich sie in Anspruch nehmen?

SilverCrest bietet eine 3-jährige Garantie. Für die Inanspruchnahme wenden Sie sich mit dem Kaufbeleg und der Modellnummer an die Verkaufsstelle oder den SilverCrest-Service.

BEDIENUNGSANLEITUNG SEKU 2000 A1 SILVERCREST

ID-Nr.: SEKU 2000 A1-03/11-V3

IAN 66252

DE Elektrokamin AT Bedienungsanleitung CH

Contents

Introduction 2

Posamezni deli obloge kamina

Informationen zu dieser Bedienungsanleitung 122

Urheberrecht 122

Haftungsbeschränkung 122

Warnhinweise 123

Bestimmungsgemäße Verwendung ..... 123

Sicherheit.... 124

Gefahr durch elektrischen Strom ..... 124

Grundlegende Sicherheitshinweise ..... 124

Aufstellen und Anschließen ..... 125

Sicherheitshinweise 125

Lieferumfang und Transportinspektion ..... 125

Entsorgung der Verpackung 125

Anforderungen an den Aufstellort ..... 126

Vor dem Erstgebrauch 126

Elektrischer Anschluss 126

Bedienelemente 127

Aufbau 128

Einzelteile der Kamin-Verkleidung ..... 128

Schrauben/Montagematerial 129

Montage 130

Bedienung und Betrieb ..... 135

Gerät ein- und ausschalten 135

Wartung 135

Auswechseln der Glühlampen 135

Reinigung 136

Fehlerbehebung 136

Fehlerursachen und -behebung ..... 137

Lagerung/Entsorgung 137

Lagerung 137

Gerät entsorgen 137

Anhang 138

Technische Daten 138

Hinweise zur EG-Konformitätserklärung ..... 138

Garantie 139

Service 139

Importeur 139

Einführung

Informationen zu dieser Bedienungsanleitung

Diese Bedienungsanleitung ist Bestandteil des Elektrokamins SEKU 2000 A1 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes.

Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung und Störungsbehebung des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt.

Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für den Anschluss und die Bedienung, entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile.

Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Bestimmungsgemäße Verwendung

Dieses Gerät ist nur zum Beheizen von geschlossenen Wohnräumen vorgesehen. Zusätzlich können mit dem Gerät Lampen-Flammenbilder zur optischen Kamin-Nachbildung erzeugt werden.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden. Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.

Gerät nicht abdecken!

Abdecken des Gerätes kann zur Überhitzung und somit zur Entstehung eines Brandes führen!

Gefahr durch elektrischen Strom

GEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden:

Benutzen Sie das Gerät nicht, wenn das Stromkabel oder der Stecker beschädigt sind.
▶ Lassen Sie vor der Weiterbenutzung des Gerätes eine neue Anschlussleitung durch eine autorisierte Fachkraft installieren.
- Öff nen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.

Grundlegende Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.
■ Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese von autorisiertem Fachpersonal oder dem Kundenservice austauschen.
■ Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.
■ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.

Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten.

Das Gerät darf nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzt werden.
■ Die Zuleitung immer am Anschlussstecker aus der Steckdose ziehen, nicht am Anschlusskabel.
Das Gerät nicht in der Nähe von offenen Flammen betreiben.
Das Gerät darf nicht unmittelbar unterhalb einer Wandsteckdose aufgestellt werden.
■ Bei auftretenden Störungen und bei Gewitter den Anschlussstecker aus der Steckdose ziehen.
Das Gerät keinem Spritz- und/oder Tropfwasser aussetzen und keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Getränke auf oder neben das Gerät stellen.
■ Dieses Gerät darf nicht mit einem Programmschalter, einem Zeitschalter, einem separaten Fernwirksystem oder irgendeiner anderen Einrichtung verwendet werden, die das Gerät automatisch einschaltet, da Brandgefahr besteht, wenn das Gerät abgedeckt oder falsch aufgestellt wird.

Aufstellen und Anschließen

Sicherheitshinweise

WARNING

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:

▶ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
Beachten Sie die Hinweise zu den Anforderungen an den Aufstellort sowie zum elektrischen Anschluss des Gerätes um Personen- und Sachschäden zu vermeiden.

Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

- Elektrokamin

Leuchtmittel, 2 x E14, max. 25 W (vormontiert)

Kamin-Verkleidung inkl. Montagematerial

Bedienungsanleitung

HINWEIS

• Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
  Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Garantiekarte).

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoff e und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

HINWEIS

- Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können.

Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

Das Gerät muss auf festem, fl achen und waagerechten Boden aufgestellt werden.
■ Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
Das Gerät darf nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzt werden.
■ Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
Das Gerät darf nicht unmittelbar unterhalb einer Wandsteckdose aufgestellt werden.

Umgebungs-Temperaturbereich: +5 bis +45 °C

Luftfeuchtigkeit (keine Kondensation): 5 - 90 %

GEFAHR

Brandgefahr durch Materialkontakt!

Beim Kontakt der Heizung mit brennbaren Materialien besteht Brandgefahr!

Beachten Sie die folgenden Sicherheitshinweise, um eine Brandgefahr zu vermeiden:

▶ Halten Sie brennbare Materialien vom Aufstellort des Gerätes fern.
▶ Vermeiden Sie Berührungskontakt von brennbaren Materialien (z. B. Textilien) mit dem Gerät.
Decken Sie die Warmluft-Austrittsöff nungen des Gerätes nicht ab.

Vor dem Erstgebrauch

■ Entfernen Sie sämtliches Verpackungsmaterial und alle Transportsicherungen vom Gerät.

HINWEIS

- Beim Erstgebrauch kann es kurzzeitig zu leichter Geruchsbildung kommen. Dies ist normal und völlig unbedenklich.

Elektrischer Anschluss

Beachten Sie für einen sicheren und fehlerfreien Betrieb des Gerätes beim elektrischen Anschluss folgende Hinweise:

Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes.
Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.

Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über heiße Flächen und/oder scharfe Kanten verlegt wird.

■ Das Anschlusskabel darf nicht straff gespannt sein.

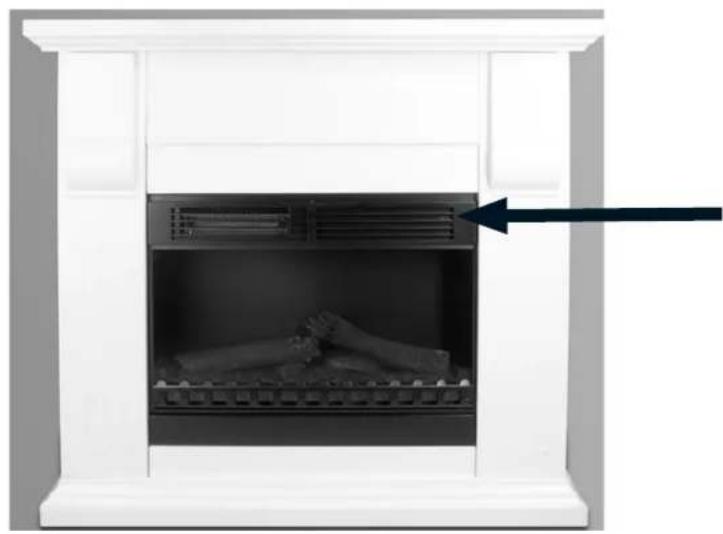

Bedienelemente

HINWEIS

Die Bedienelemente befinden sich auf der Frontseite des Gerätes oben rechts hinter dem Lüftungsgitter. Zum Bedienen klappen Sie das Lüftungsgitter nach vorne.

① EIN-/AUS-Schalter (Flammenbild)
② EIN-/AUS-Schalter (Heizung, Stufe 1)
③ EIN-/AUS-Schalter (Heizung, Stufe 2)
④ Temperaturregler (Thermostat)
⑤ Dimmer (für Flammenbild-Lampen)

Aufbau

Bevor das Gerät aufgestellt werden kann, muss die Kamin-Verkleidung montiert werden.

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ▶ Machen Sie sich zunächst mit allen Einzelteilen zur Montage vertraut. ▶

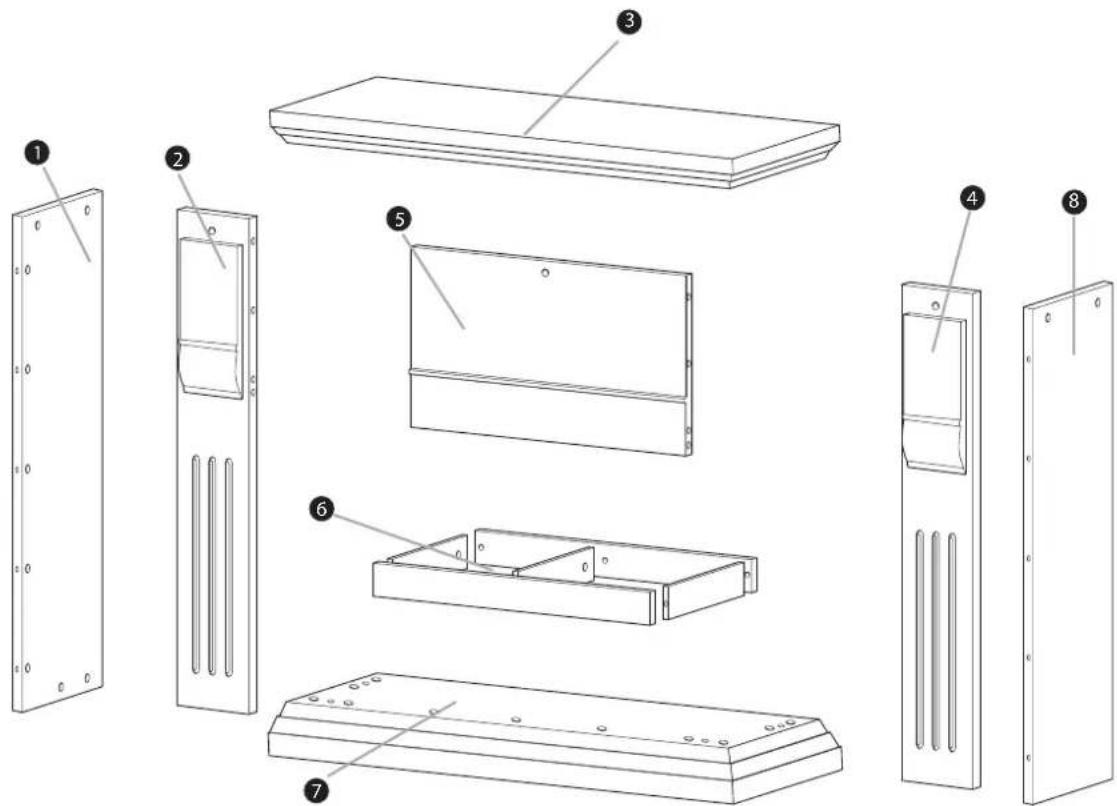

Einzelteile der Kamin-Verkleidung

① linke Seitenplatte
2 linke Frontplatte
3 obere Abdeckplatte
4 rechte Frontplatte
5 mittlere Frontplatte
6 Standrahmen für Kamin (demontiert)
7 Bodenplatte
⑧ rechte Seitenplatte

Schrauben/Montagematerial

A

B

C

●

●

F

Nr.:	Bezeichnung: Anzahl:
A	Schraube 6 x 25 mm 21
B	Holzdübel 5
C	Doppelspannstift 6
D	Einfachspannstift 16
E	Spannhülse 28
F	Fixiervorrichtung 2
G	Verbindungsblöcke 4

HINWEIS

- Sie benötigen für die Montage einen Schraubendreher; dieser ist nicht im Lieferumfang enthalten.

Die Montage der Kamin-Verkleidung ist im Folgenden detailliert beschrieben.

HINWEIS

▶ Führen Sie die Montage Schritt für Schritt in der Reihenfolge dieser Beschreibung durch.

Montage

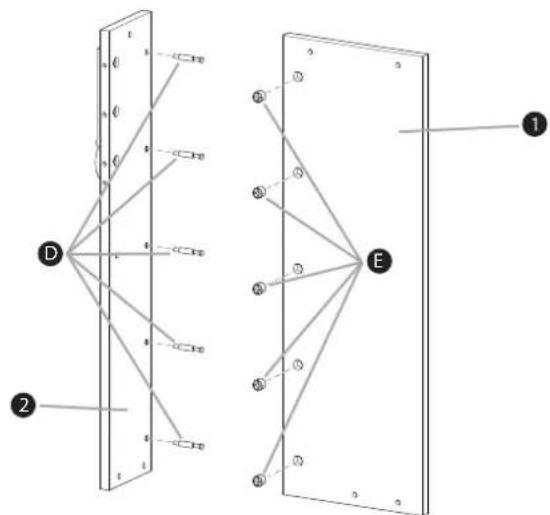

Schritt 1

Schrauben Sie 5 Einfachspannstifte Ⓓ mit einem Schraubendreher in die vorgesehenen Bohrungen der linken Frontplatte ②.

- Setzen Sie 5 Spannhülsen E in die 5 großen Bohrungen der linken Seitenplatte 1 ein. Richten Sie die Spannhülsen E dabei mit dem Schraubendreher so aus, dass der Pfeil auf den Spannhülsen zur Außenkante der Seitenplatte 1 zeigt.

Fügen Sie danach die Frontplatte ② und die Seitenplatte ① rechtwinklig zusammen, so dass die Spannstifte ① in die Bohrungen an der linken Kante der Seitenplatte ① eingreifen.

Drehen Sie danach alle 5 Spannhülsen mit dem Schraubendreher soweit nach rechts, bis die Spannstifte in den Spannhülsen eingespannt sind und die Platten fest und rechtwinklig zusammensitzen.

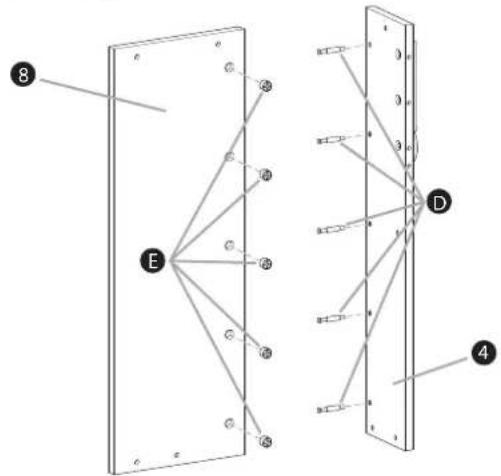

Schritt 2

Schrauben Sie 5 Einfachspannstifte Ⓓ mit dem Schraubendreher in die vorgesehenen Bohrungen der rechten Frontplatte 4.

- Setzen Sie 5 Spannhülsen E in die 5 großen Bohrungen der rechten Seitenplatte 8 ein. Richten Sie die Spannhülsen E dabei mit dem Schraubendreher so aus, dass der Pfeil auf den Spannhülsen zur Außenkante der Seitenplatte 8 zeigt.

Fügen Sie danach die Frontplatte ④ und die Seitenplatte ⑧ rechtwinklig zusammen, so dass die Spannstifte ⑭ in die Bohrungen an der rechten Kante der Seitenplatte eingreifen.

Drehen Sie danach alle 5 Spannhülsen mit dem Schraubendreher soweit nach rechts, bis die Spannstifte fest in den Spannhülsen eingespannt sind und die Platten fest und rechtwinklig zusammensitzen.

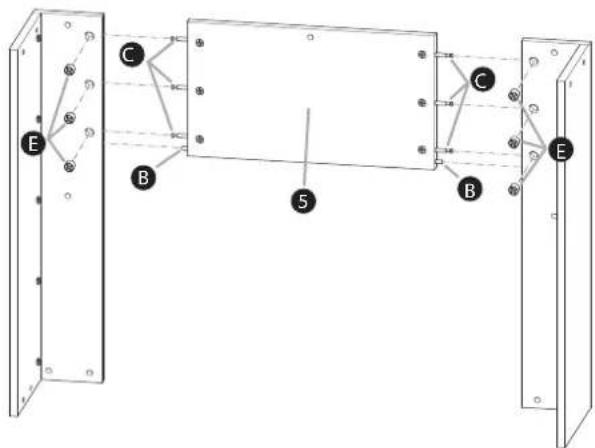

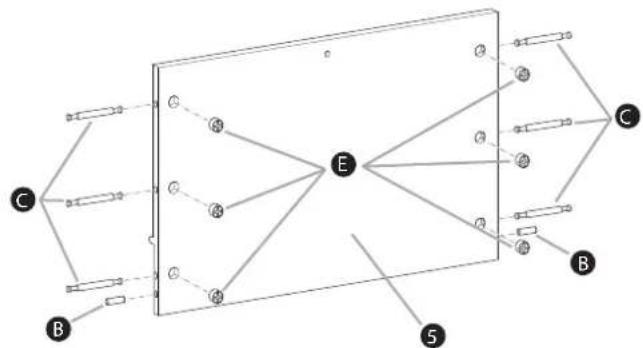

Schritt 3

Nehmen Sie die mittlere Frontplatte 5 und legen Sie sie mit der Rückseite nach oben.

Setzen Sie danach 6 Spannhülsen E in die 6 großen Löcher ein. Drehen Sie die Spannhülsen mit dem Schraubendreher dabei so, dass die Pfeile auf den Spannhülsen jeweils zur Außenkante der mittleren Frontplatte 5 zeigen.

Stecken Sie 6 Doppelspannstifte € in die Löcher an den Stirnseiten der Platte und drehen Sie die Spannhülsen € mit dem Schraubendreher nach rechts, bis die Spannstifte fest sitzen.

♦ Setzen Sie 2 Holzdübel B in die Löcher der mittleren Frontplatte 5.

Schritt 4

Verbinden Sie nun die so vorbereitete mittlere Frontplatte ⁵ mit den im Schritt 1 und Schritt 2 vorbereiteten Seitenteilen.

- Setzen Sie hierzu je 3 Spannhülsen E in die großen Löcher der Seitenteile ein. Drehen Sie die Spannhülsen E mit dem Schraubendreher dabei so, dass die Pfeile auf den Spannhülsen jeweils zur Außenkante der Seitenteile zeigen.

Führen Sie danach jeweils die Doppelspannstifte ⑤ der mittleren Frontplatte ⑤ in die entsprechenden Bohrungen in den Kanten der Seitenteile ein.

Drehen Sie danach alle 6 Spannhülsen E in der mittleren Frontplatte 5 mit dem Schraubendreher nach rechts, bis alle Teile rechtwinklig zueinander sitzen und fest gespannt sind.

Schritt 5

Legen Sie die Bodenplatte 7 vor sich auf den Boden.

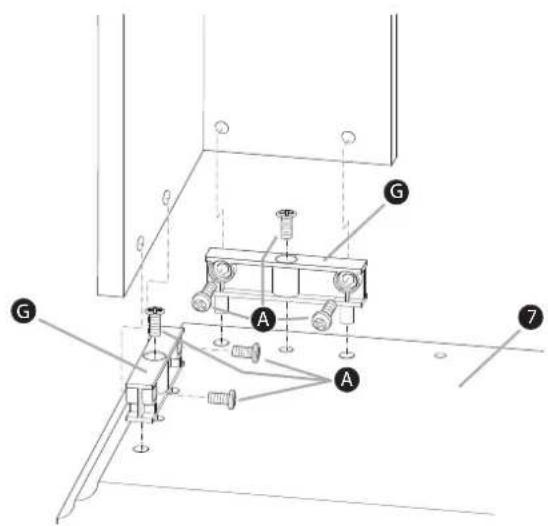

Stecken Sie die 4 Verbindungsblöcke G in die Löcher der Bodenplatte 7 und befestigen Sie diese mit 4 Schrauben vom Typ A.

♦ Nehmen Sie nun die zuvor zusammengebaute Einheit und setzen Sie diese wie in der nachfolgenden Abbildung dargestellt vorsichtig auf die Bodenplatte.

♦ Verschrauben Sie dann die zusammengebaute Einheit mit den Verbindungsblöcken G der Bodenplatte 7. Verwenden Sie hierzu 8 Schrauben vom Typ A (2 Schrauben je Verbindungsblock).

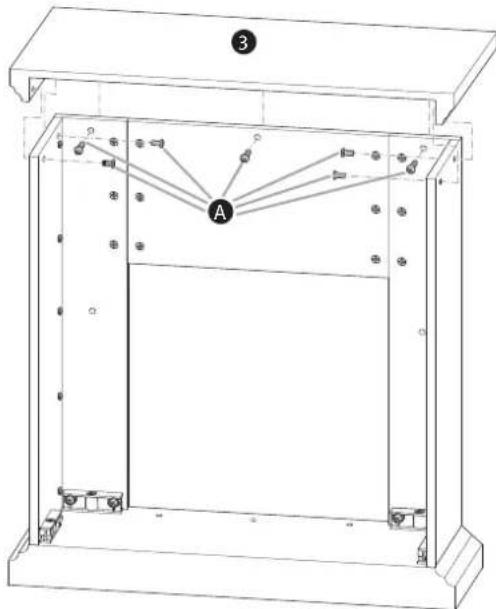

Nehmen Sie die obere Abdeckplatte ③ und setzen Sie sie auf die zusammengebaute Einheit.

Befestigen Sie die obere Abdeckplatte ③ von der Innenseite der Einheit mit 7 Schrauben des Typs A.

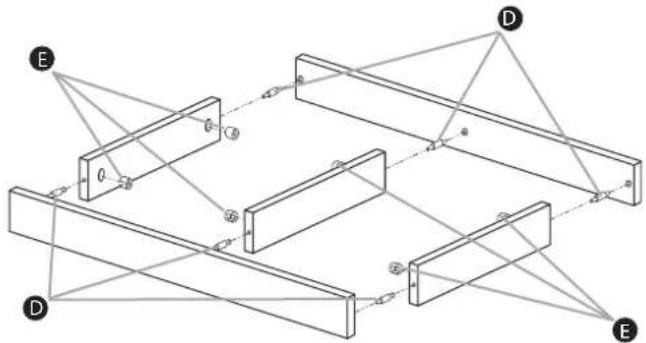

Schrauben Sie die 6 Einfachspannstifte Ⓓ mit einem Schraubendreher in die vorgesehenen Bohrungen der vorderen und hinteren Standrahmenplatten.

Setzen Sie die 6 Spannhülsen E in die großen Bohrungen der drei mittleren Standrahmenplatten. Richten Sie die Spannhülsen E dabei mit dem Schraubendreher so aus, dass der Pfeil auf den Spannhülsen zur Außenkante zeigt.
Fügen Sie danach alle Platten zusammen, so dass die Einfachspannstifte D in die Bohrungen der mittleren Standrahmenplatten eingreifen.
Drehen Sie danach alle Spannhülsen E mit dem Schraubendreher soweit nach rechts, bis die Einfachspannstifte D in den Spannhülsen E eingespannt sind und die Platten fest und rechtwinklig zusammensitzen.

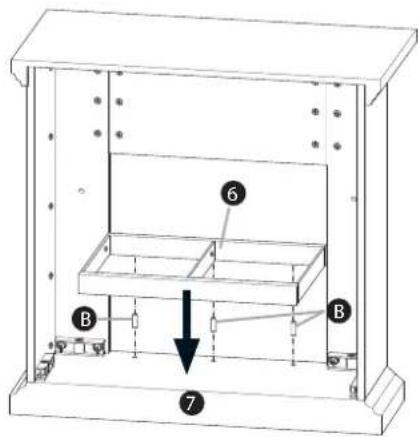

Nehmen Sie den Standrahmen ⑥ und setzen Sie 3 Holzdübel ⑧ in die Löcher der vorderen Plattenunterseite ein.

Setzen Sie danach den Standrahmen ⑥ so auf die Bodenplatte ⑦, dass die 3 Holzdübel in die 3 Bohrungen der Bodenplatte passen.

Ansicht Rückseite Ansicht Vorderseite

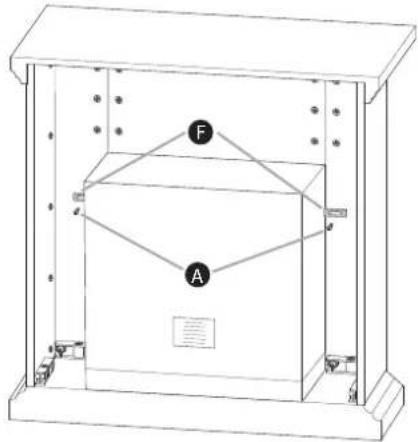

Gerät in die Verkleidung einbauen

Setzen Sie zum Abschluss das Gerät in die zusammengebaute Kamin-Verkleidung.

Setzen Sie das Gerät vorsichtig auf den Standrahmen (von der Rückseite der Verkleidung) und schieben Sie es behutsam bis zum Anschlag in die Einbauöffnung der Verkleidung.
Befestigen Sie das Gerät am Rand mit den Fixiervorrichtungen F und den Schrauben 6 x 25 mm A an der Kamin-Verkleidung.
♦ Stecken Sie den Netzstecker in die Steckdose.

Bei unsachgemäßer Kabelverlegung können Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:

Anschlusskabel nicht knicken oder einklemmen und nicht straff verlegen.

Kabel nicht über scharfe Kanten führen.

Bedienung und Betrieb

HINWEIS

Siehe hierzu auch Kapitel "Bedienelemente" auf Seite 127.

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des Gerätes.

Bötigten Sizenbrick Eleschalten des Gerätes den EIN-/AUS-Schalter ① Stellen Sie die gewünschte Helligkeit mit dem Dimmer ⑤ ein.

Schalten Sie danach die Heizung mit Schalter ② ein; das eingebaute Gebläse beginnt zu laufen und die Heizung arbeitet auf Stufe 1 (1000 W).
♦ Betätigen Sie zusätzlich Schalter ③; die Heizung arbeitet nun auf Stufe 2 (2000 W).
Stellen Sie die gewünschte Temperatur mit dem Temperaturregler ⁴ ein. Die Heizstufen schalten sich bei Erreichen des eingestellten Temperaturbereiches ab bzw. werden bei Abkühlung wieder zugeschaltet.

Gerät ein- und ausschalten

Zum Einschalten des Gerätes betätigen Sie den EIN-/AUS-Schalter ①.
♦Zum Ausschalten des Gerätes betätigen Sie erneut den EIN-/AUS-Schalter ①

Wartung

Die Wartung des Gerätes beschränkt sich auf gelegentliches äußerliches Reinigen.

HINWEIS

▶ Halten Sie das Gerät und insbesondere das Lüftungsgitter frei von Staub und Verschmutzung.

Auswechseln der Glühlampen

GEFAHR

Verletzungsgefahr durch elektrischen Strom!

Bei Kontakt mit elektrischem Strom besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise, um eine Verletzungsgefahr zu vermeiden:

▶ Schalten Sie das Gerät aus.
Trennen Sie das Gerät vor dem Wechseln der Glühlampen vom Stromnetz.

ARNUNG

Verletzungsgefahr durch scharfe Kanten!

Beim Hindurchgreifen durch die Gehäuseöff nung besteht Verletzungsgefahr durch scharfe Kanten am Blechgehäuse und an den Refl ektorspiegeln.

Beachten Sie die folgenden Sicherheitshinweise, um die Gefahren zu vermeiden:

▶ Berühren Sie nicht die Kanten des Gehäuses und der Refl ektorspiegel ¹¹ .
- Tragen Sie ggf. Schutzhandschuhe.

Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker aus der Steckdose.

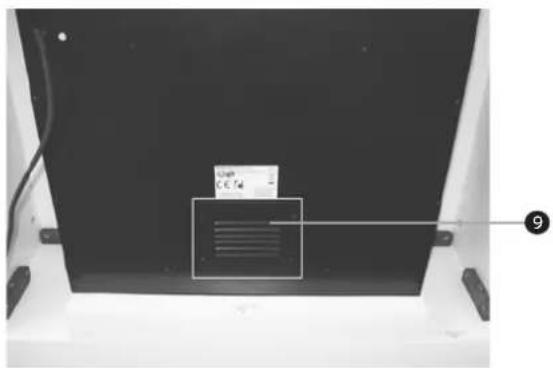

• Lösen Sie die vier Schrauben auf der Geräte-Rückseite und entfernen Sie das Lüftungsblech ⑨.
  Wechseln Sie die defekte Glühlampe 10 im Lichtschacht vorsichtig aus.
  ♦ Schrauben Sie das Lüftungsblech ⑨ wieder auf die Geräte-Rückseite.

Beachten Sie die folgenden Sicherheitshinweise, um Gefahren und Sachschäden zu vermeiden: Reinigen Sie das Gerät ausschließlich im ausgeschaltetem und kalten Zustand.

ACHTUNG

Mögliche Beschädigung des Gerätes.

Eindringende Feuchtigkeit kann zu einer Beschädigung des Gerätes führen.

- Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

■ Reinigen Sie das Gehäuse ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.

Fehlerbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

⚠️WARNUNG

Beachten Sie die folgenden Sicherheitshinweise um Gefahren und Sachschäden zu vermeiden:

- Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

Fehler Mögliche Ursache Behebung
Das Flammenbild leuchtet nicht.	Das Gerät ist nicht eingeschaltet. Schalten Sie das Gerät ein.
	Der Netzstecker ist nicht eingesteckt.	Stecken Sie den Netzstecker in die Steckdose.
	Steckdose liefert keine Spannung Überprüfen Sie die Haussicherungen
	Die Glühlampen sind defekt.	Tauschen Sie die defekte Glühlampe aus.
Das Gerät heizt nicht.	Schalter 1ist nicht eingeschaltet.Schalter 2ist nicht eingeschaltet.Schalter 3ist nicht eingeschaltet.Heizstufe defekt.	Schalter 1einschalten.Schalter 2einschalten.Schalter 3einschalten.Kundendienst benachrichtigen.
Das Heizgebläse läuft nicht.	Schalter 1ist nicht eingeschaltet.Schalter 2ist nicht eingeschaltet.Heizgebläse defekt.	Schalter 1einschalten.Schalter 2einschalten.Kundendienst benachrichtigen.
Die Heizung wird nicht abgeschaltet.	Temperaturregler4verstellt.	Temperaturregler4auf die gewünschte Temperatur einstellen.
	Temperaturregler4defekt.	Kundendienst benachrichtigen.

HINWEIS

- Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.

Lagerung/Entsorgung

Lagerung

Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.

Lagern Sie das Gerät in einer trockenen Umgebung.

Gerät entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC WEEE (Waste Electrical and Electronic Equipment).

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Anhang

Technische Daten

Allgemeines
Eingangsspannung 220 - 240 V		~
Netzfrequenz 50 Hz
LeistungsaufnahmeHeizstufe 1Heizstufe 2	10002000	WW
Leuchtmittel2 x Glühlampen E14	2 x 25 W
Umgebungstemperatur +5 bis +45 °C
Feuchtigkeit (keine Kondensation) 5 bis 90 %
Abmessungen (B x H x T) 100 x 100 x 39 cm
Gewicht ca. 45 kg

Hinweise zur EG-Konformitätserklärung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Niederspannungsrichtlinie 2006/95/EC und der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC.

Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.

CE

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

HINWEIS

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig.

Service

DE Service Deutschland

Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 66252

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 66252

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 66252

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
