| Typ produktu | Elektrický krb |
| Značka | SilverCrest |
| Model | SEKU 2000 A1 |
| Rozměry (Š x V x H) | 60 cm x 45 cm x 15 cm |
| Hmotnost | 5 kg |
| Napájení | 220-240 V, 50 Hz |
| Příkon | 2000 W |
| Topný výkon | 2000 W (nastavitelný) |
| Topná plocha | Až 25 m² |
| Termostat | Nastavitelný termostat (5-35 °C) |
| Plamenový efekt | LED plamenový efekt s topením nebo bez |
| Dálkové ovládání | Součástí balení |
| Časovač | 1-8 hodin |
| Bezpečnostní prvky | Ochrana proti přehřátí, vypínač proti převržení |
| Hlučnost | < 40 dB (pouze ventilátor) |
| Instalace | Volně stojící nebo na stěnu |
| Údržba | Čistěte měkkým vlhkým hadříkem; odstraňte prach z větracích otvorů |
| Náhradní díly | K dispozici prostřednictvím servisu SilverCrest |
| Index opravitelnosti | 6.5/10 (odhad) |
| Záruka | 3 roky |
Často kladené otázky - SEKU 2000 A1 SILVERCREST
Dotazy uživatelů ohledně SEKU 2000 A1 SILVERCREST
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Krb ve formátu PDF zdarma! Najděte svůj návod SEKU 2000 A1 - SILVERCREST a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SEKU 2000 A1 značky SILVERCREST.
NÁVOD K OBSLUZE SEKU 2000 A1 SILVERCREST
cz Elektricky krb Návod k obsluze
SK Elektricky krb Návod na obsluhu
KOMPERNASSGMBH
BURGSTRASSE 21 - D-44867 BOCHUM
www.kompernass.com
Informace k tomuto návodu k obsluze .....82
Autorské právo....82
Omezení ručení ....82
Výstražná upozornění .....83
Použití dle předpisů .....83
Bezpečnost 84
Nebezpečí úrazu elektrickým proudem .....84
Základní bezpečnostní pokyny .....84
Instalace a připojení 85
Bezpečnostní pokyny....85
Rozsah dodání a dopravní inspekce .....85
Likvidace obalu....85
Požadavky na místo postavení .....86
Před prvním použitím .....86
Elektrické připojení....86
Ovládací prvky 87
Složení 88
Jednotlivé části krbu .....88
Šrouby/montážní materiál .....89
Montáž 90
Obsluha a provoz 95
Zapnutí a vypnutí přístroje .....95
Údržba 95
Výměna osvětlovacích prostředků .....95
Čištění 96
Odstranění závad 96
Příčiny chyb a jejich odstranění .....97
Skladování/likvidace 97
Skladování....97
Likvidace přístroje .....97
Dodatek 98
Technická data....98
Upozornění k Prohlášení o shodě .....98
Záruka 99
Servis 99
Dovozce....99
Úvod
Informace k tomuto návodu k obsluze
Tento návod k obsluze je součástí elektrického krbu SEKU 2000 A1 (dále označen pouze jako přístroj) a podá Vám důležité instrukce a informace vzhledem na řádné použití, bezpečnost, zabudování a připojení, jakož i obsluhu přístroje.
Návod k obsluze musí být neustále k dispozici v blízkosti přístroje. Musí si jej přečist a se podle něj řidit každá osoba, která je pověřená zabudováním, obsluhou a odstraněním poruch přístroje.
Tento návod k obsluze dobře uschovejte a dejte jej následníkovi spolu s přístrojem.
Autorské právo
Tato dokumentace je chráněná autorským právem.
Jakékoli rozmnožování, resp. dotisk, i jenom částečně, a reprodukce ilustrací i ve změněném stavu, je dovolené pouze za výslovného písemného souhlasu výrobce.
Omezení ručení
Všechny technické informace, obsažené v tomto návodu k obsluze, jakož i údaje a pokyny pro instalaci a připojení a obsluhu, odpovídají poslednímu stavu techniky v době tisku a byly provedené s přihlédnutím na naše dosavadní zkušenosti a poznatky podle nejlepšího vědomí.
Z údajů, obrázků a popisů v tomto návodu nelze odvodit žádné nároky.
Výrobce nepřebírá ručení za škody, vzniklé na základě nedodržení návodu, na základě použití ne dle předpisů, neodborných oprav, nedovoleně provedených změn nebo na základě použití nedovolených náhradních dílů.
Výstražná upozornění
V predloženém návodu k obsluze jsou použita následující výstražná upozornění:
NEBEZPEČÍ
Tímto výstražným upozorněním tohoto stupně nebezpečí se označuje potenciálně nebezpečná situace.
Pokud se nebezpečné situaci nezabrání, může mít tato za následek usmrcení nebo vážné zranění.
Pro zabránění nebezpečí usmrcení nebo těžké újmy na zdraví se musí dodržovat pokyny, uvedené v tomto varování.
VAROVÁNÍ
Tímto výstražným upozorněním tohoto stupně nebezpečí se označuje možná nebezpečná situace.
Pokud se nezabrání nebezpečné situaci, může vést tato ke zraněním.
▶ Proto třeba následovat pokynům v tomto výstražném upozornění pro zabránění zranění osob.
POZOR
Tímto výstražným upozorněním tohoto stupně nebezpečí se označuje možná hmotná škoda.
Pokud se nezabrání této nebezpečné situaci, může vést tato ke hmotným škodám.
▶ Proto třeba následovat pokynům v tomto výstražném upozornění pro zabránění hmotných škod.
UPOZORNĚNÍ
Upozornění označuje dodatečné informace, které ulehčí manipulaci s přístrojem.
Použití dle předpisů
Tento přístroj je určen pro vytápění uzavřených obytných prostor. Dodatečně lze vytvořit osvětlovacími prostředky přístroje obraz ohně k optické simulaci ohně v krbu.
Jiné, než k tomu určené použití, platí jako použití ne podle předpisů.
VÝSTRAHA
Nebezpečí na základě použití ne dle předpisů!
Z důvodu neodborného použití a použití ne dle předpisů a/nebo použití jiného druhu mohou z přístroje vycházet různá nebezpečí.
- Přístroj používat výlučně dle předpisů.
Dodržovat postup, popsany v tomto návodu k obsluze.
Nároky jakéhokoliv druhu kvůli poškození, které vzniklo na základě neodborného použití, jsou vyloučeny.
Riziko nese sám v plném rozsahu provozovatel.
Bezpečnost
V této kapitole obdržite důležitá bezpečnostní upozornění ohledně manipulace s přístrojem.
Tento prístroj odpovídá príslušně predepsaným bezpečnostním ustanovením. Neodborné použití může vést k jeho poškození a zranění osob.
Přístroj nikdy nezakrývejte!
Zakrytí přístroje může vést k předhřátí a tím ke vzniku požáru!
Nebezpečí úrazu elektrickým proudem
NEBEZPEČÍ!
Nebezpečí ohrožení života elektrickým proudem!
Při kontaktu s vedením nebo konstrukčními součástmi, stojícími pod napětím, hrozí ohrožení života!
Pro zabránění úrazu elektrickým proudem dodržujte následující bezpečnostní opatření:
Přístroj nepoužívejte, pokud je napájecí kabel nebo zástrčka poškozena.
- Pred dalším použitím prístroje nechte autorizovanou a kvalifikovanou osobou nainstalovat nové pripojovací vedení.
V žádném případě neotvírejte kryt přístroje. Dojde-li ke kontaktu s přípoji, které vedou napětí a ke změně elektrického a mechanického složení přístroje, hrozí úder elektrickým proudem.
Základní bezpečnostní pokyny
Pro bezpečnou manipulaci s přístrojem dodržujte následující bezpečnostní pokyny:
■ Zkontrolujte přístroj před použitím na vnější viditelná poškození. Vadný nebo na zem padlý přístroj neuvá-dějte do provozu.
■ Při poškození kabelů nebo připojů nechte tyto vyměnit autorizovaným odborníkem nebo službou zákazníkům.
Tento přístroj není určen k tomu, aby jej použivaly osoby (včetně dětí), které mají omezené fyzické, senzorické nebo duševní schopnosti či nedostatek zkušeností a/nebo znalostí, ledaže by jej použivaly pod bezpečnostním dohledem zodpovědné osoby nebo by od ní obdržely pokyny, jak přístroj použivat.
■ Děti nesmí zůstat bez dozoru, aby se zajistilo, že si nebudou s přístrojem hrát.
■ Opravy na přístroji nechte provádět pouze autorizovanými odbornými podniky nebo službou zákazníkům. Neodborné opravy mohou způsobit závažná nebezpečí pro uživatele. K tomu zanikají i záruční nároky.
■ Opravu přístroje během záruční doby smí provést pouze výrobcem autorizovaná služba zákazníkům, jinak zaniká při následném poškození nárok na záruku.
Závadné konstrukční součásti se smí nahradit pouze originálními náhradními díly. Pouze při těchto dílech je zaručeno, že se splní bezpečnostní požadavky.
Chraňte přístroj před vlhkostí a pronikání kapalin.
Přístroj se nesmí používat v bezprostřední blízkosti vany, sprchy nebo plaveckého bazénu.
■ Napájecí kabel vytahujte ze zasuvky vždy tažením za konektor, nikoli za připojovací kabel.
Přístroj nikdy nepoužívejte v blízkosti otevřeného ohně.
Přístroj se nesmí umístit přímo níže stěnové zásuvky.
V případě vzniklých poruch a při bouřce, vytáhněte zástrčku ze zásuvky.
■ Přístroj se nesmí vystavovat postříku nebo kapáním a ani na přístroj nestavte žádně předměty, naplněné kapalinou, jako jsou vázy nebo otevřené láhve s nápoji, na nebo vedle přístroje.
Tento přístroj se nesmí používat společně s programovým spínačem, časovými hodinami, nebo jakýmkoli separátním dálkovým ovládáním, které by mohly přístroj automaticky zapnout, protože hrozí nebezpeči požáru, je-li přístroj zakrytý nebo nesprávně postavený.
Instalace a připojení
Bezpečnostní pokyny
YSTRAHA
Při uvedení přístroje do provozu může dojít ke zraněním osob a věcným škodám!
Dodržujte následující bezpečnostní pokyny k omezení vzniku nebezpečí:
Obalový materiál není na hraní. Hrozí nebezpečí udušením.
Pro zabránění zranění osob a věcných škod, dodržujte pokyny týkající se požadavků na místo postavení a leketrického zapojení přístroje.
Rozsah dodání a dopravní inspekce
Přístroj se standarně dodává s následujícími komponenty:
• elektrický krb
osvětlovací prostředky, 2 x E14, max. 25 W (už namontované předem)
krbové obložení včetně montážního materiálu ●
návod k obsluze •
UPOZORNĚNÍ
Zkontrolujte dodávku na kompletnost a viditelné poškození.
V případě neúplné dodávky nebo poškození, vzniklé v důsledku vadného obalu nebo dopravou, kontaktujte servisní Hotline (viz záruční list).
Likvidace obalu
Obal chrání přístroj před poškozením při přepravě. Obalový materiál je zvolen podle ekologického a likvidačně technického hlediska, a proto jej lze recyklovat.
Navrácení obalu do oběhu zpracování materiálu šetří suroviny a sníží produkci odpadů. Více nepotřebný obalový materiál zlikvidujte dle místně platných předpisů.
UPOZORNĚNÍ
Pokud možno, uschovejte originální balení během záruční doby přístroje, aby bylo možné, v případě záruky přístroj řádně zabalit.
Požadavky na místo postavení
Pro bezpečný a bezporuchový provoz prístroje musí místo instalace splňovat následující podmínky:
■ Přístroj musí být umístěn na pevnou, plochou a vodorovnou podlahu.
■ Přístroj nikdy nestavte do horkého, mokrého nebo vlhkého prostředí nebo do blízkosti hořlavého materiálu. Přístroj se nesmí používat v bezprostřední blízkosti vany, sprchy nebo plaveckého bazénu.
Zásuvka musí být snadno přístupná, aby se v případě potřeby napájecí kabel mohl snadno vytáhnout ze zásuvky.
Přístroj se nesmí umístit přímo níže stěnové zásuvky. Rozsah teploty okolí: +5 do +45 °C Vlhkost vzduchu (bez kondenzace): 5 - 90 %
NEBEZPEČÍ!
Nebezpečí požáru na základě kontaktu s materiálem! Při kontaktu topení s hořlavými materiály hrozí nebezpečí požáru!
Dodržujte následující bezpečnostní pokyny k omezení vzniku nebezpečí požáru:
▶ Nepokládejte hořlavý materiál do blízkosti přístroje.
Zabraňte přímému kontaktu hořlavých materiálů (např. textil) s přístrojem.
Nezakrývejte otvory pro výstup horkého vzduchu.
Před prvním použitím
Odstraňte veškerý obalový materiál a přepravní šrouby z přístroje.
UPOZORNĚNÍ
Při prvním použití může dojít dočasně k lehkému zápachu. To je normální a naprosto neškodné.
Elektrické připojení
Při elektrickém zapojení dodržujte pro bezpečný a bezzávadný provoz přístroje na následující pokyny:
- Před připojením přístroje porovnejte připojovací data (napětí a frekvence), uvedená na typovém štítku s daty vaší elektrické sítě.
Tato data se musí shodovat, aby nedošlo k poškození přístroje.
■ Ujistěte se, že napájecí kabel není poškozen nebo zda neleží přes horké povrchy a/nebo ostré hrany.
Připojovací kabel nesmí být silně napnutý.
Ovládací prvky

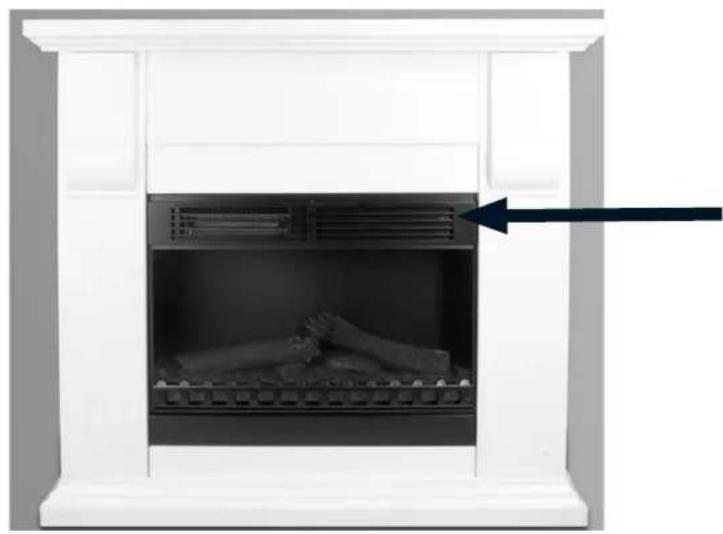

UPOZORNĚNÍ
- Ovládací prvky se nachází na čelní straně přístroje nahoře vpravo vzadu za větrací mřížkou. Pro obsluhu vyklopte větrací mřížku dopředu.
① ZAPínač/VYPínač (obraz plamene)
② ZAPínač/VYPínač (topení, stupeň 1)
③ ZAPínač/VYPínač (topení, stupeň 2)
④ Regulátor teploty (termostat)
⑤ Dimmer (pro osvětlený obraz plamene)
Složení
Předtím, než se přístroj může postavit, se musí smontovat krbové obložení.
UPOZORNĚNÍ
Zkontrolujte dodávku na kompletnost a viditelné poškození.
Seznamte se nejdříve se všemi díly pro montáž.
Jednotlivé části krbu
CZ
1 levá boční deska
② levá čelní deska
3 horní krycí deska
4 pravá čelní deska
5 střední čelní deska
6 stabilní rám pro krb (demontovaný)
7 podlahová deska
8 pravá boční deska
Šrouby/montážní materiál
A
B
C
●
●
F
| č.: Označení: Počet: | ||
| A | šrouby 6 x 25 mm 21 | |
| B | dřevěné kolíky 5 | |
| C | dvojité upínací kolíky 6 | |
| D | jednoduché upínací kolíky 16 | |
| E | upínací pouzdro 28 | |
| F | upevňovací zařízení 2 | |
| G | spojovací bloky 4 | |
UPOZORNĚNÍ
K montáži potřebujete šroubovák; tento není obsahem dodávky.
Montáž krbového obložení je podorbně popsana v následujícím.
UPOZORNĚNÍ
Při montáži postupujte krok za krokem v pořadí, které je zde popsáno.
Montáž

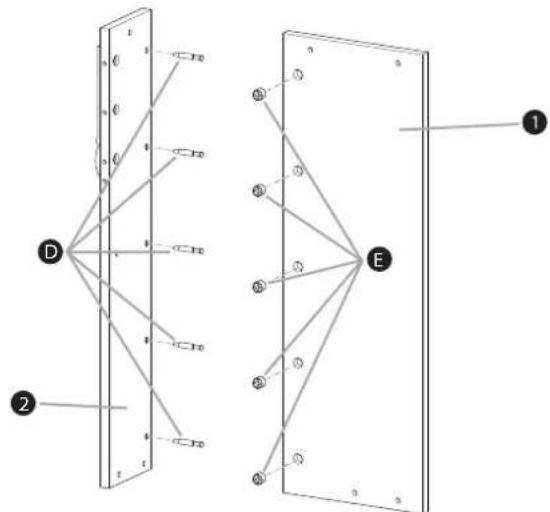

Krok 1
Našroubujte šroubovákem 5 jednoduché upínací kolíky do určených otvorů levé čelní desky 2.
Vložte 5 upínacích pouzder E do 5 velkých otovrů levé boční desky Šroubovákem vyrovnejte upínací pouzdra E tak, aby šipka na upínacích pouzdrech ukazovala k vnějšímu okraji boční desky
Poté spojte čelní desku ② a boční desku ① do pravého úhlu tak, aby upínací kolíky ③ zapadaly do otvorů na levém okraji boční desky ④
Poté otočte šroubovákem všech 5 upínacích pouzder doprava, dokud se upínací kolíky neupnou do upínacích pouzder a desky nepřiléhají pevně a v pravém úhlu k sobě.

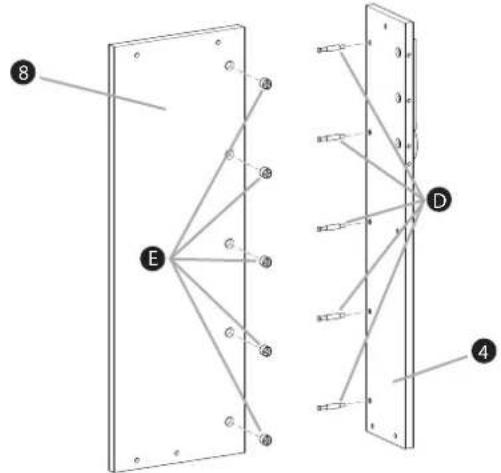

Krok 2
Našroubujte 5 jednoduché upínací kolíky D šroubovákem do určených otvorů pravé čelní desky 4.
Do velkých otvorů pravé boční desky ⑧ vložte 5 upínací pouzdra E. Šroubovákem vyrovnejte upínací pouzdra E tak, aby šipka na upínacích pouzdrech ukazovala k vnějšímu okraji boční desky ⑧.
Poté spojte čelní desku ④ a boční desku ⑧ do pravého úhlu tak, aby upínací kolíky D zapadaly do otvorů na pravém okraji boční desky.
Poté otočte šroubovákem všech 5 upínacích pouzder doprava, dokud se upínací kolíky napevno neupnou do upínacích pouzder sind a desky nepřiléhají pevně a v pravém úhlu k sobě.

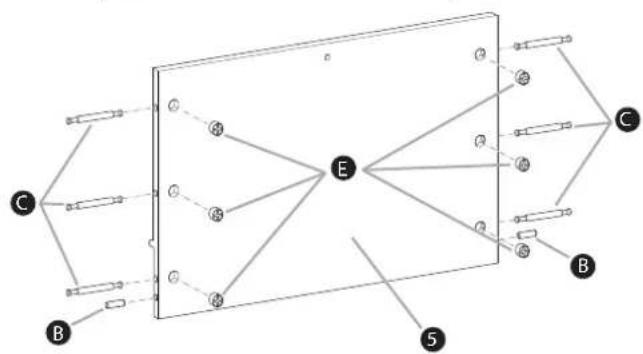

Krok 3
Vezměte střední čelní desku 5 a položte ji zadní stranou nahoru.
Poté vložte 6 upínací pouzdra do 6 velkých otvorů. Šroubovákem zakruťte upínací pouzdra tak, aby šipky na upínacích pouzdrech směrovaly vždy k vnějšímu okraji střední čelní desky 5 .
Zastrčte 6 dvojitých upínacích kolíků C do otvorů na čelných stranách desky a šroubovákem zakruťte upínací pouzdra E doprava, dokud upínací pouzdra nesedí pevně.
Vlože 2 dřevěné hmoždinky B do otvorů střední čelní desky 5.


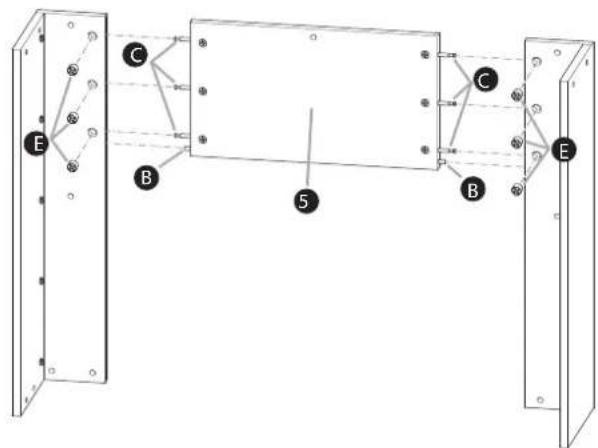

Krok 4
Připravenou střední čelní desku 5 spojte s bočními díly, připravenými podle kroku 1 a kroku 2.
♦ Pro tento účel vložte po 3 upínacích pouzder E do velkých otvorů bočních částí. Šroubovákem zakruťte upínací pouzdra E tak aby šipky na upínacích pouzdrech směrovaly vždy k vnějšímu okraji bočních dílů.
Poté zaved'te dvojité upínací kolíky © střední čelní desky 5 do příslušných otovrů na okraji bočních dílů.
Poté zakruťtě šroubovákem všech 6 upínacích pouzder do střední čelní desky doprava, dokud všechny díly nejsou spojeny do pravého úlu a nejsou pevně napnuté.

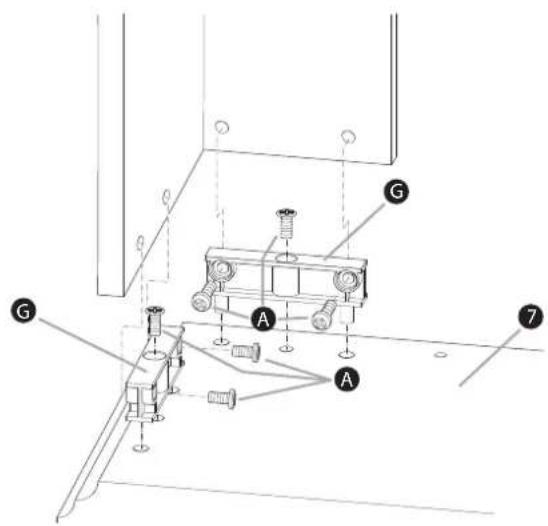

Podlahovou desku 7 si položte před sebe na podlahu.
♦ Zastrčte 4 spojovací bloky G do otovrů podlahové desky 7 a upevněte tuto 4 šrouby typu A.
Vemte nyní předem smontovanou jednotku a nasadťe ji opatrně na podlahovou desku tak, jak je znázorněno na následujícím obrázku.
Kompletně smontovanou jednotku sešroubujte spolu se spojovacími bloky podlahové desky 7. Použijte k tomu 8 šroubů typu (2 šrouby na spojovací blok).

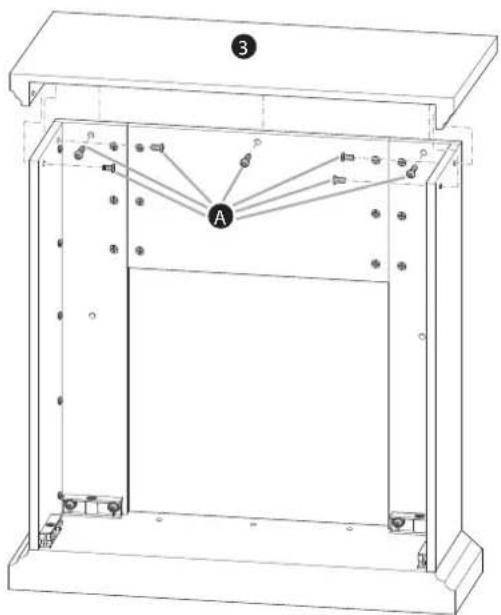

Vemte horní krycí desku 3 a položte ji na kompletně smontovanou jednotku.
Upevněte horní krycí desku ③ z vnitřní strany smontované jednotky 7 šrouby typu A.

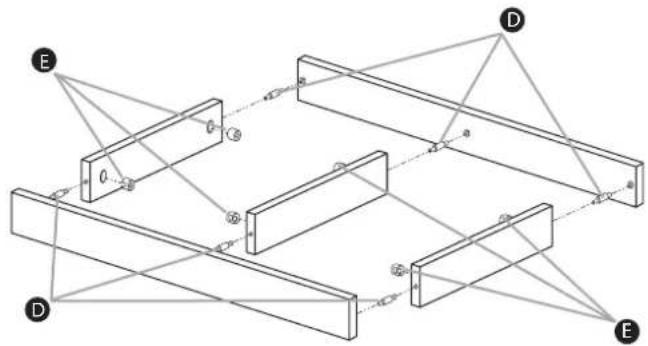

Krok 7
Našroubujte šroubovákem 6 jednoduchých upínacích kolíků do určených otvorů na předních a zadních deskách stabilního rámu.
Vsadte 6 upínacích pouzder E do velkých otvorů na třech sředních deskách stabilního rámu. Šroubovákem vyrovnejte upínací pouzdra E tak, aby šipka na upínacích pouzdrech směrovala k vnějšímu okraji.
Poté desky spojte dohromady tak, aby jednoduché upínací kolíky ☑ zapadaly do otvorů středních desek stabiliního rámu.
Poté otočte šroubovákem všechny upínací pouzdra E doprava tak daleko, dokud se jednoduché upínací kolíky D neupnou do upínacích pouzder E a desky nepřiléhají pevně a v pravém úhlu k sobě.

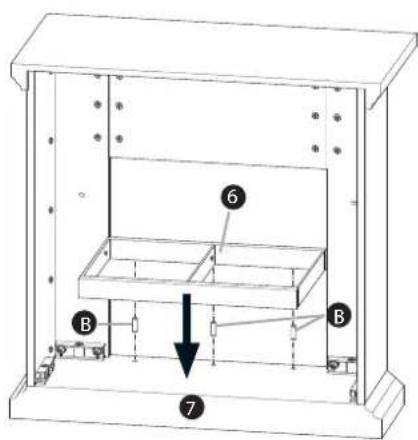

Nyní vezměte stabilní rám 6 a vložte 3 dřevěné hmoždinky B do otvorů na přední spodní straně desky.
♦ Pote nasad’te stabilní rám ⑥ tak na dnovou desku ⑦, aby 3 dřevěné hmoždinky zapadaly do 3 otvorů dnové desky.
Pohled zadní strana Pohled přední strana

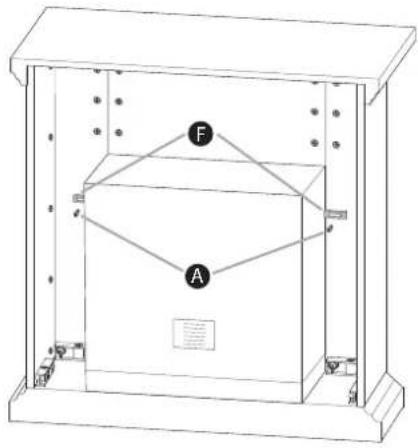

Vestavění přístroje do obložení
Nakonec zabudujte přístroj do smontovaného obložení krbu.
Postavte prístroj opatrně na základní desku (ze zadní strany) a posuňte ho opatrně až na doraz do otvoru vestavění obložení.
Na okrajích upevněte prístroj upevňovacím zařízením F a šrouby 6 x 25 mm A na obložení krbu.
♦ Zasuňte zástrčku do zásuvky.
Nesprávná kabeláž může způsobit zranění nebo poškození majetku!
Dodržujte následující bezpečnostní pokyny k omezení vzniku nebezpečí:
Kabely neohýbejte ani nesvírejte a nepokláedjte je silně napjaté.
Kabel nepokládejte přes ostré hrany.
Obsluha a provoz
UPOZORNĚNÍ
Viz k tomu také kapitolu "Ovládací prvky" na straně 87.
V této kapitole obdržíte důležitá upozornění a informace k obsluze a provozu přístroje.
♦K Sziprobírpžišplajnestiekněte ZAPínač/VYPínač ① Tlumičem/dimmer nastavte požadovanou světlost ⑤.
Poté zapněte topení vypínačem ②; vestavěný přístroj se spustí do provozu a topení pracuje na stupni 1 (1000 W).
♦ Stisknete-li dodatečně spínač ③; pracuje topení na stupni 2 (2000 W).
♦ Regulátorem teploty ④ nastavte požadovanou teplotu. Při dosažení nastavené teploty se fázi topení vypnou resp.se při ochlazení opět zapnou.
Zapnutí a vypnutí přístroje
K zapnutí přístroje stiskněte ZAPínač/VYPínač
♦K vypnutí přístroje stiskněte opět ZAPínač/VYPínač ①
Údržba
Údržba přístroje je omezena na občasné vnější čištění.
UPOZORNĚNÍ
Udržujte přístroj a zejména větrací mřížku bez prachu a špíny.
Výměna osvětlovacích prostředků
NEBEZPEČÍ!
Nebezpečí úrazu elektrickým proudem!
V případěd kontaktu s elektrickým proudem hrozí ohrožení života!
Dodržujte následující bezpečnostní pokyny k omezení nebezpečí zranění:
▶ Přístroj vypněte.
Před výměnou osvětlovacích prostředků odpojte přístroj od elektrické sítě.
STRAHA
Nebezpeči poranění ostrými hranami!
V případě zasažení do vnitřku přístroje otvorem krytu hrozí nebezpeči zranění ostrými hranami na plechovém krytu a refl ekčních zrcadlech.
Dodržujte následující bezpečnostní pokyny k omezení vzniku nebezpečí:
Nedotýkejte se hran krytu a refl ekčního zrcadla 11 .
▶ Noste ochranné rukavice.
Přístroj vypněte. ♦
Vytáhněte síťovou zástrčku ze zásuvky.

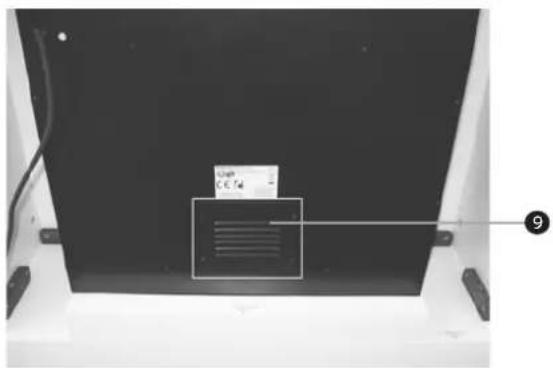

Uvolněte čtyři šrouby na zadní straně přístroje a sejměte větrací plech ⑨.
Vyměňte opatrně závadné osvětlovací prostředky 10 ve světelné šachtě.
♦ Poté větrací plech ⑨ opět našroubujte na zadní stranu přístroje.
Dodržujte následující bezpečnostní pokyny k omezení vzniku nebezpečí a poškození přístroje: Čistěte přístroj výlučně ve vypnutém a studeném stavu.
POZOR
Možné poškození přístroje.
Pronikající vlhkost může způsobit poškození přístroje.
- Ubezpečte se, že při čištění nemůže vniknout do přístroje kapalina, aby se tak zabránilo nenapravitelnému poškození přístroje.
Kryt přístroje čistěte výhradně mírně navlhčeným hadříkem a mírným čisticím prostředkem.
Odstranění závad
V této kapitole obdržíte důležité pokyny a informace o lokalizaci poruchy a odstranění poruchy. Dodržujte tyto pokyny a informace, abe sa tak zabránilo nebezpečí a poškození přístroje.
VÝSTRAHA
Dodržujte následující bezpečnostní pokyny k omezení vzniku nebezpečí a poškození přístroje:
- Opravy elektrických spotřebičů smí provádět pouze profesionální odborníci, kteří jsou zaškoleni výrobcem. Neodbornou opravou mohou vzniknout značná nebezpečí pro uživatele a může také dojít k poškození přístroje.
Příčiny chyb a jejich odstranění
Následující tabulka pomůže při hledání a odstranění drobných závad:
| Závada Možné příčiny Odstranění chyby | ||
| Přístroj není zapnutý. Zapněte přístroj. | ||
| Nesvítí obraz plamene. | Není zastrčená síťová zástrčka. Zasuňte zástrčku do zásuvky. | |
| Zásuvka nedodává napětí. Zkontrolujte domácí pojistky | ||
| Osvětlovací prostředky jsou vadné. Vyměňte osvětlovací prostředky. | ||
| Přístroj netopí. | Není zapnutý spínač 1 .Není zapnutý spínač 2 .Není zapnutý spínač 3 .Vadná topná fáze. | Zapněte spínač 1 .Zapněte spínač 2 .Zapněte spínač 3 .Kundendienst benachrichtigen. |
| Ventilátor topení neběží. | Není zapnutý spínač 1 .Není zapnutý spínač 2 .Vadný ventilátor topení. | Zapněte spínač 1Zapněte spínač 2 .Kundendienst benachrichtigen. |
| Topení se nevypne. | Přestavený regulátor teploty 4 . | Nastavte regulátor teploty 4 na požadovanou teplotu. |
| Regulátor teploty 4 je vadný. | Kontaktujte službu zákazníkům. | |
UPOZORNĚNÍ
▶ Nemůžete-li nahoře uvedenými kroky Váš problém vyřešit, obratte se laskavě na službu zákazníkům.
Skladování/likvidace
Skladování
Vytáhněte síťovou zástrčku ze zásuvky, jestliže přístroj nebudete delší dobu používat.
Skladujte přístroj v suchém prostředí.
Likvidace prístroje
V žádném případě nevyhazujte přístroj do normálního domovního odpadu. Tento výrobek podléhá evropské směrnici č. 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).
Přístroj předejte k likvidaci odborné fi rmě či jej odevzdejte v místním recyklačním zařízení. Dodržujte aktuálně platné předpisy. V případě pochybností kontaktujte příslušnou firmu, která se zabývá likvidací odpadu.
Dodatek
Technická data
| Obecně | ||
| Vstupní napětí 220 - 240 V | ~ | |
| Síťová frekvence 50 Hz | ||
| PříkonStupeň ohřevu 1Stupeň ohřevu 2 | 10002000 | WW |
| Žárovka2 x osvětlovací prostředky E14 | 2 x 25 W | |
| Teplota okolí +5 do +45 °C | ||
| Vlhkost (žádná kondenzace) 5 do 90 % | ||
| Rozměry (š x hl. x v): 100 x 100 x 39 cm | ||
| hmotnost cca. 45 kg | ||
Upozornění k Prohlášení o shodě
Tento přístroj je v souladu se základními požadavky a ostatními relevantními předpisy směrnice o nízkém napětí č. 2006/95/EC a směrnice pro elektromagnetickou kompatibilitu č. 2004/108/EC.
Kompletní původní Prohlášení o shodě lze dostat u dovozce.
CE
Záruka
Na tento prístroj platí tríletá záruka od data zakoupení. Prístroj byl vyroben s nejvyšší pečlivostí a před odesláním prošel výstupní kontrolou.
Uschovejte si, prosím, pokladní lístek jako doklad o nákupu. Budete-li uplatňovat záruku, spojte se prosím telefonicky se servisní provozovnou. Pouze tak může být zajištěno bezplatné zaslání Vašeho zboží.
UPOZORNĚNÍ
Záruční plnění se vztahuje pouze na chyby materiálu nebo výrobní chyby, nikoliv však na poškození, vzniklá při dopravě, na opotřebené součásti či poškození rozbitných dílů, např. spínače nebo akumulátory.
Výrobek je určen výhradně pro soukromé použití, nikoliv pro podnikatelské účely. V případě neodborné či nesprávné manipulace, použití násilí nebo neautorizovaných zásahů do přístroje záruka zaniká.
Vaše práva vyplývající ze zákona touto zárukou nejsou omezena. Záručním plněním se záruční doba neprodlouží. To platí jak pro nahrazené, tak i pro opravené součásti.
Případná poškození a závady výrobku, zjištěné při koupi, se musí oznámit ihned po vybalení výrobku z krabice, nejpozději však do dvou dnů od data nákupu.
Po uplynutí záruční doby se veškeré provedené opravy musí zaplatit.
Servis
cz Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
IAN 66252
Dovozce
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
Obsah
Úvod 102
Nebezpečenstvo úrazu elektrickým prúdom . 104
Bezpečnostné pokyny 105
Obsah dodávky a prepravná kontrola ..... 105
Likvidácia obalových materiálov ..... 105
Elektrické pripojenie 106
Ovládacie prvky 107
Montáž 108
Diely obloženia krbu 108
Skrutky a montážny materiál ..... 109
Montáz 110
Obsluha a prevádzka ..... 115
▶ Riad'te sa pokynmi v tomto varovaní, aby ste zabránili úrazom osôb.
POZOR
Varovanie s týmto stupňom nebezpečenstva označuje možné vecné škody.
▶ Riad'te sa pokynmi v tomto varovaní, aby ste zabránili vecným škodám.
UPOZORNENIE
Nebezpečenstvo úrazu elektrickým prúdom
NEBEZPEČENSTVO
Smrtel'né nebezpečenstvo od elektrického prúdu!
■ Prívodnú elektrickú šnúru vytahujte zo zásuvky vždy za zástrčku, nikdy nie za samotný kábel.
Návod na používanie •
UPOZORNENIE
Likvidácia obalových materiálov
Rozsah teplôt okolia: +5 až +45 °C
Elektrické pripojenie
1 l'avá bočná doska
2 l'avá čelná doska
3 horná krycia doska
4 pravá čelná doska
5 stredová čelná doska
6 rám pre krb (demontovaný)
7 podstavec
8 pravá bočná doska
Skrutky a montážny materiál
A
B
C
●
●
F
Skrutkovačom zaskrutkujte 5 jednoduchých spojovacích kolíkov do určených otvorov v l'avej čelnej doske 2.
Vložte 6 spojovacích objímok E do vel'kých otvorov v troch prostredných doskách rámu. Pritom nastavte skrutkovačom tieto objímky E tak, aby šípka na spojovacích objímkach smerovala k vonkajšej hrane.
Pr.Rozivsetizspólorstzopěleníreňovpínača ① Požadovaný jas nastavte stmievačom ⑤.
♦Prístroj sa vypína d'alším stlačením vypínača ①
Údržba
Údržba prístroja predstavuje len občasné vyčistenie vonkajších plôch.
UPOZORNENIE
Nebezpečenstvo úrazu od elektrického prúdu!
Pri styku s elektrickým prúdom hrozí smrtelné nebezpečenstvo!
Dodržte nasledujúce bezpečnostné pokyny, aby ste sa vyhli nebezpečenstvu úrazu:
Kryt čistite výlučne mierne navlhčenou utierkou a jemným čistiacim prostriedkom.
Dodržte pokyny, aby ste sa vyhli nebezpečenstvám a poškodeniam.
VAROVANIE
Kompletný originál Vyhlásenia o zhode je k dispozícii u dovozcu.
CE
Záruka
- BEZPEČNOST 84
- INSTALACE A PŘIPOJENÍ 85
- OVLÁDACÍ PRVKY 87
- SLOŽENÍ 88
- MONTÁŽ 90
- OBSLUHA A PROVOZ 95
- ÚDRŽBA 95
- ČIŠTĚNÍ 96
- ODSTRANĚNÍ ZÁVAD 96
- SKLADOVÁNÍ/LIKVIDACE 97
- DODATEK 98
- ÚVOD
- INFORMACE K TOMUTO NÁVODU K OBSLUZE
- AUTORSKÉ PRÁVO
- OMEZENÍ RUČENÍ
- VÝSTRAŽNÁ UPOZORNĚNÍ
- NEBEZPEČÍ
- VAROVÁNÍ
- POZOR
- UPOZORNĚNÍ
- POUŽITÍ DLE PŘEDPISŮ
- VÝSTRAHA
- NEBEZPEČÍ NA ZÁKLADĚ POUŽITÍ NE DLE PŘEDPISŮ
- BEZPEČNOST
- PŘÍSTROJ NIKDY NEZAKRÝVEJTE
- NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM
- NEBEZPEČÍ OHROŽENÍ ŽIVOTA ELEKTRICKÝM PROUDEM
- PŘI KONTAKTU S VEDENÍM NEBO KONSTRUKČNÍMI SOUČÁSTMI, STOJÍCÍMI POD NAPĚTÍM, HROZÍ OHROŽENÍ ŽIVOTA
- ZÁKLADNÍ BEZPEČNOSTNÍ POKYNY
- INSTALACE A PŘIPOJENÍ
- BEZPEČNOSTNÍ POKYNY
- YSTRAHA
- PŘI UVEDENÍ PŘÍSTROJE DO PROVOZU MŮŽE DOJÍT KE ZRANĚNÍM OSOB A VĚCNÝM ŠKODÁM
- ROZSAH DODÁNÍ A DOPRAVNÍ INSPEKCE
- LIKVIDACE OBALU
- POŽADAVKY NA MÍSTO POSTAVENÍ
- NEBEZPEČÍ POŽÁRU NA ZÁKLADĚ KONTAKTU S MATERIÁLEM! PŘI KONTAKTU TOPENÍ S HOŘLAVÝMI MATERIÁLY HROZÍ NEBEZPEČÍ POŽÁRU
- PŘED PRVNÍM POUŽITÍM
- ELEKTRICKÉ PŘIPOJENÍ
- OVLÁDACÍ PRVKY
- SLOŽENÍ
- JEDNOTLIVÉ ČÁSTI KRBU
- ŠROUBY/MONTÁŽNÍ MATERIÁL
- MONTÁŽ
- KROK 1
- KROK 2
- KROK 3
- KROK 4
- KROK 7
- VESTAVĚNÍ PŘÍSTROJE DO OBLOŽENÍ
- NESPRÁVNÁ KABELÁŽ MŮŽE ZPŮSOBIT ZRANĚNÍ NEBO POŠKOZENÍ MAJETKU
- OBSLUHA A PROVOZ
- ZAPNUTÍ A VYPNUTÍ PŘÍSTROJE
- ÚDRŽBA
- VÝMĚNA OSVĚTLOVACÍCH PROSTŘEDKŮ
- V PŘÍPADĚD KONTAKTU S ELEKTRICKÝM PROUDEM HROZÍ OHROŽENÍ ŽIVOTA
- STRAHA
- NEBEZPEČI PORANĚNÍ OSTRÝMI HRANAMI
- V PŘÍPADĚ ZASAŽENÍ DO VNITŘKU PŘÍSTROJE OTVOREM KRYTU HROZÍ NEBEZPEČI ZRANĚNÍ OSTRÝMI HRANAMI NA PLECHOVÉM KRYTU A REFL EKČNÍCH ZRCADLECH
- MOŽNÉ POŠKOZENÍ PŘÍSTROJE
- ODSTRANĚNÍ ZÁVAD
- PŘÍČINY CHYB A JEJICH ODSTRANĚNÍ
- SKLADOVÁNÍ/LIKVIDACE
- SKLADOVÁNÍ
- LIKVIDACE PRÍSTROJE
- DODATEK
- TECHNICKÁ DATA
- UPOZORNĚNÍ K PROHLÁŠENÍ O SHODĚ
- ZÁRUKA
- SERVIS
- DOVOZCE
- OBSAH
- ÚVOD 102
- OVLÁDACIE PRVKY 107
- MONTÁŽ 108
- MONTÁZ 110
- OBSLUHA A PREVÁDZKA ..... 115
- UPOZORNENIE
- NEBEZPEČENSTVO ÚRAZU ELEKTRICKÝM PRÚDOM
- NEBEZPEČENSTVO
- SMRTEL'NÉ NEBEZPEČENSTVO OD ELEKTRICKÉHO PRÚDU
- LIKVIDÁCIA OBALOVÝCH MATERIÁLOV
- ELEKTRICKÉ PRIPOJENIE
- SKRUTKY A MONTÁŽNY MATERIÁL
- NEBEZPEČENSTVO ÚRAZU OD ELEKTRICKÉHO PRÚDU
- PRI STYKU S ELEKTRICKÝM PRÚDOM HROZÍ SMRTELNÉ NEBEZPEČENSTVO
- VAROVANIE
Značka : SILVERCREST
Model : SEKU 2000 A1
Kategorie : Krb
