HG02050 - Radio SILVERCREST - Kostenlose Bedienungsanleitung

Produkttyp	Tragbares Radio
Modell	HG02050
Marke	SilverCrest
Maße	Ca. 250 x 150 x 80 mm
Gewicht	Ca. 600 g
Stromversorgung	AC 230V ~ 50Hz oder 4x AA-Batterien (nicht im Lieferumfang enthalten)
Frequenzbereich FM	87,5 – 108 MHz
Frequenzbereich AM	520 – 1710 kHz
Anzahl der Senderspeicher	20 (10 FM, 10 AM)
Lautsprecher	Eingebauter Monolautsprecher, 3 W RMS
Kopfhöreranschluss	3,5 mm Stereo
Display	LCD mit Hintergrundbeleuchtung
Uhrfunktion	Wecker mit Schlummerfunktion
Bedienelemente	Drehregler für Sendersuche, Lautstärkeregler, Drucktasten
Tragegriff	Ja, integriert
Antenne	Teleskopantenne (FM)
Kabellänge	Ca. 1,5 m
Material	Kunststoffgehäuse
Farbe	Schwarz/Silber
Sicherheit	Schutzklasse II, nicht Wasser aussetzen
Wartung	Mit trockenem Tuch abwischen; Lösungsmittel vermeiden
Ersatzteile	Kontaktieren Sie den Hersteller bezüglich Verfügbarkeit
Reparierbarkeit	Nur durch qualifiziertes Personal reparieren lassen
Zusätzliche Informationen	Enthält Bedienungsanleitung (PDF online verfügbar)

Häufig gestellte Fragen - HG02050 SILVERCREST

Wie stelle ich den Wecker am SilverCrest HG02050 ein?

Drücken Sie die Taste Alarm, dann verwenden Sie die Tasten Stunde und Minute, um die gewünschte Zeit einzustellen. Bestätigen Sie erneut mit Alarm. Stellen Sie sicher, dass der Wecker durch Drücken von Alarm Ein/Aus aktiviert ist.

Warum kommt kein Ton aus dem Radio?

Überprüfen Sie, ob die Lautstärke aufgedreht ist. Stellen Sie sicher, dass das Netzkabel angeschlossen oder die Batterien richtig eingelegt sind. Wenn Sie Kopfhörer verwenden, ziehen Sie diese ab.

Wie kann ich den FM-Empfang verbessern?

Ziehen Sie die Teleskopantenne vollständig aus. Versuchen Sie, sie zu drehen oder das Radio näher an ein Fenster zu stellen.

Kann ich wiederaufladbare Batterien verwenden?

Ja, Sie können Ni-MH wiederaufladbare AA-Batterien verwenden. Beachten Sie jedoch, dass die Batterieanzeige möglicherweise nicht den genauen Ladezustand anzeigt.

Wie speichere ich Radiosender als Speicherplätze?

Stellen Sie den gewünschten Sender ein, drücken und halten Sie dann eine der Speichertasten (1-10), bis ein Signalton den gespeicherten Sender bestätigt.

Was macht die Hintergrundbeleuchtungstaste?

Drücken der Taste Hintergrundbeleuchtung schaltet die LCD-Display-Hintergrundbeleuchtung für einige Sekunden ein, um die Sichtbarkeit im Dunkeln zu verbessern.

Wie reinige ich das Radio?

Ziehen Sie den Netzstecker und entfernen Sie die Batterien. Wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Verwenden Sie kein Wasser, Lösungsmittel oder scheuernde Reinigungsmittel.

Das Radio schaltet sich nicht ein. Was soll ich tun?

Überprüfen Sie die Stromquelle. Bei Netzbetrieb stellen Sie sicher, dass das Kabel fest in einer funktionierenden Steckdose eingesteckt ist. Bei Batteriebetrieb ersetzen Sie diese durch neue.

Gibt es eine Sleep-Timer-Funktion?

Ja, drücken Sie wiederholt die Taste Sleep, um einen Timer einzustellen (z.B. 15, 30, 60 Minuten). Das Radio schaltet sich nach der ausgewählten Zeit automatisch aus.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht als kostenloser PDF-Download auf notice-facile.com oder der SilverCrest-Website zur Verfügung.

BEDIENUNGSANLEITUNG HG02050 SILVERCREST

Bedienungs- und Sicherheitshinweise

DINAMO RADIO ZA KAMPIRANJE S SVETILKO

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 78

Introduction...... Page 6

Intended Use Page 6

Parts Description......Page 7

Einleitung...... Seite 79

Bestimmungsgemäße Verwendung......Seite 79

Teilebeschreibung ...... Seite 80

Lieferumfang......Seite 81

Technische Daten......Seite 81

Sicherheitshinweise......Seite 82

Produktspezifische Sicherheitshinweise ..... Seite 84

Sicherheitshinweise für Akkus......Seite 86

Inbetriebnahme......Seite 87

Akku über Solarzellen aufladen......Seite 87

Akku über den Dynamo laden

mittels der Handkurbel......Seite 88

Mobilgeräte aufladen......Seite 88

Radio verwenden......Seite 89

LED-Licht verwenden ...... Seite 91

Reinigung und Pflege......Seite 91

Lagerung...... Seite 92

Fehlerbehebung ...... Seite 92

Entsorgung...... Seite 93

Garantie...... Seite 95

Dynamo-Camping-Radio mit Leuchte

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt darf nur mit den Geräten verbunden und betrieben werden, die in dieser Anleitung beschrieben werden. Verwenden Sie das Produkt nur wie beschrieben. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt. Für Schäden, deren Ursachen in bestimmungswidrigen Anwendungen liegen, übernimmt der Hersteller keine Haftung.

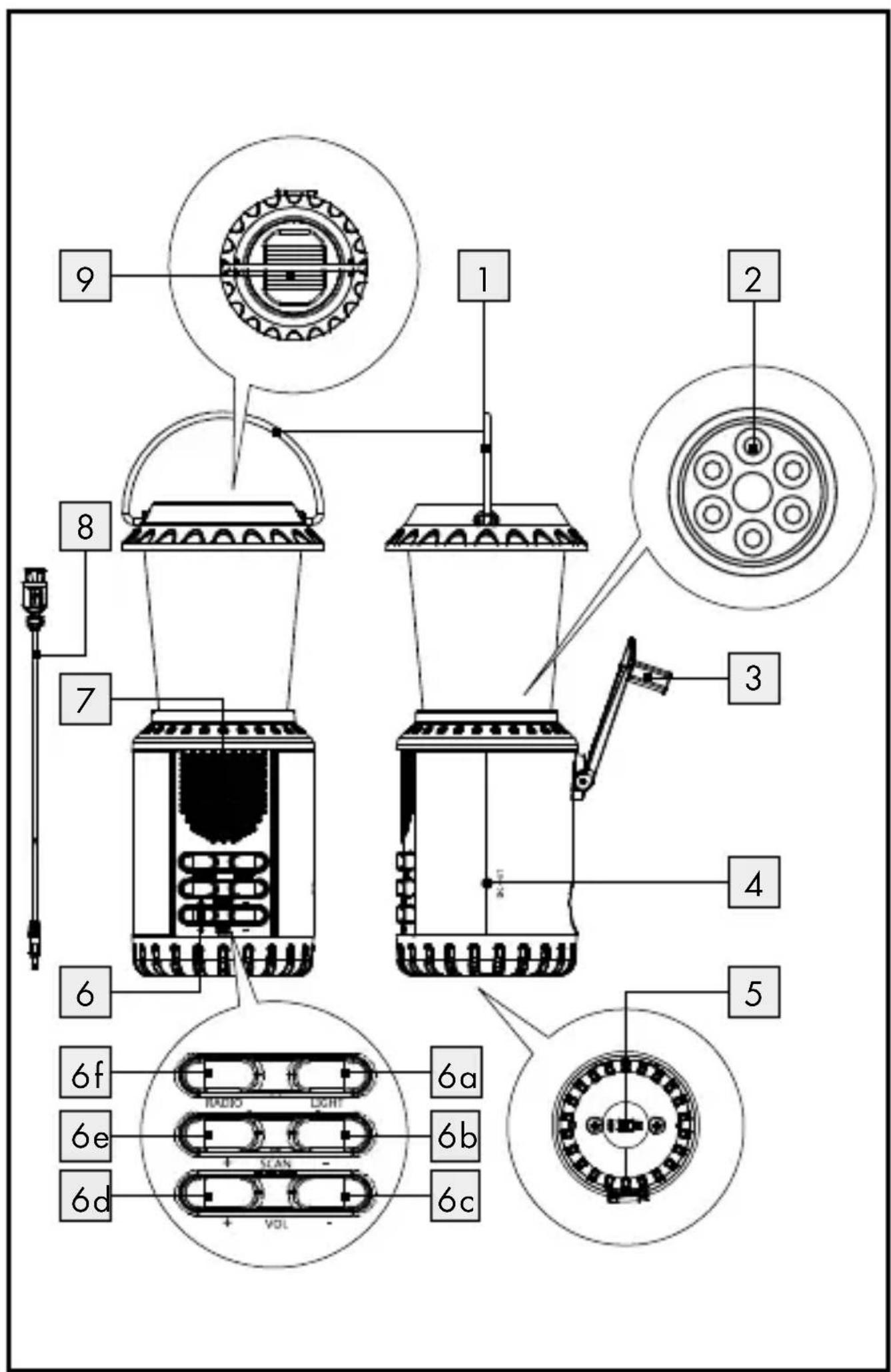

Teilebeschreibung

1 Tragegriff 2 LED 3 Handkurbel (für Dynamo) 4 DC-Anschlussbuchse (∅ 3,5 mm) für das mitgelieferte Adapterkabel

5 EIN-/AUS-Schalter (ON/OFF)

6 Bedienfeld mit folgenden Tasten:

6a LIGHT (Licht ein / aus)

6b SCAN- (Kanalsuche rückwärts)

6c VOL- (Lautstärke verringern)

6d VOL+ (Lautstärke erhöhen)

6e SCAN+ (Kanalsuche aufwärts)

6f RADIO (Radio ein / aus)

7 Lautsprecher

8 Adapterkabel mit 3,5 mm-Stecker und USB-Buchse

9 Solarzelle

Lieferumfang

1 Solar-Camping-Laterne, 1 Adapterkabel mit USB-Stecker, 1 Bedienungsanleitung

Technische Daten

Empfängerempfindlichkeit FM Besser als 5 μV
Frequenzbereich FM 87,5-108 MHz
Radio Spieldauer nach 1 Minute drehen (2,5-3 Umdrehungen/s) (bei 50 % Lautstärke)	~ 5 Minuten
Leuchtzeit nach 1 Minute drehen (2,5-3 Umdrehungen/s)	~ 15 Minuten
Radio Spieldauer nach 1 Stunde laden unter Sonnenlicht (500W/m2) (bei 50% Lautstärke)	~ 4 Minuten
Leuchtzeit nach 1 Stunde laden unter Sonnenlicht (500W/m2)	~ 25 Minuten
Max. Stromfluss während der Aufladung mittels Solarzellen	~ 15 mA (750W/m2)
Ausgangsspannung/Gleichstrom (DC out)	5 V ---
Lichtstrom ca. 9 lm
Abmessungen ca. 76 x 76 x	180 mm
Gewicht ca. 227 g
Eingebauter Akku 120 mAh, 3,6 V
Lautsprecher ∅ 36 mm
Farbwertanteil X < 0,27

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTES AN DRITTE EBENFALLS MIT AUS.

Dieses Produkt kann von Kindern ab 8

Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.

- Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen wärmeerzeugenden Geräten.

Während des Ladevorgangs kann sich das Produkt aufheizen. Stellen Sie es daher während des Ladevorgangs an einem gut belüfteten Ort auf und decken Sie es nicht ab.

Laden Sie den Akku nur in einer trockenen Umgebung auf.

Schützen Sie das Produkt vor Nässe und Feuchtigkeit.

- Niemals in Wasser oder andere Flüssigkeiten tauchen!

■ Ziehen Sie die Bedienungsanleitung Ihres Ladegeräts hinzu.

- Öffnen Sie das Produkt nicht und nehmen Sie keine Veränderungen am Produkt vor. Das Produkt enthält keine Teile, die vom Verbraucher gewartet werden können.

● Produktspezifische Sicherheitshinweise

• Klappen Sie die Handkurbel immer vollständig auseinander. ■ Um die Laufzeit des Akkus und der mechanischen Teile zu verbessern, beachten Sie folgende Punkte:
• Drehen Sie die Handkurbel nicht länger als 5 Minuten, während das Produkt lädt. Das Produkt befindet sich dann im Normalbetrieb.
• Wenn das Licht schwächer wird und das Radio nicht funktioniert, ist der Akku nicht ausreichend geladen. Schalten Sie in diesem Fall das Licht und das Radio aus und drehen Sie die Handkurbel.
• Drehen Sie die Handkurbel so gleichmäßig wie möglich (das Laden funktioniert am besten bei 2 ½ - 3 Umdrehungen pro Sekunde). Vermeiden Sie ein zu schnelles Kurbeln und ein abruptes Wechseln der Drehrichtung. Ein zu langsames Kurbeln kann die Ladeeffektivität des Generators

beeinflussen, ein zu schnelles Kurbeln den Mechanismus oder die Handkurbel beschädigen.

• Bei einer einwandfreien Funktion des Produkts beenden Sie das Drehen der Handkurbel nach 15 Minuten.
• Wenn Sie das Produkt nicht verwenden, betätigen Sie die Handkurbel mindestens einmal im Monat für mindestens eine Minute, um die Laufleistung des Akkus zu verlängern. Schalten Sie das Produkt mittels des EIN-/AUS-Schalters aus, wenn Sie es für einen längeren Zeitraum nicht benutzen.

- Setzen Sie das Produkt keinen extremen Temperaturen aus und schützen Sie es vor Stößen. Lassen Sie das Produkt nicht fallen.

■ Reinigen Sie das Produkt nicht mit ätzenden oder anderen harten Reinigungsmitteln und verwenden Sie keine rauen Stoffe.

■ Schalten Sie das Licht und das Radio während des Ladevorgangs aus, um die Leistungsfähigkeit des Generators zu erhöhen. Der EIN- / AUS-Schalter muss sich jedoch in der ON-Position befinden.

Das Produkt kann während des Ladevorgangs warm werden. Das ist normal.

Sicherheitshinweise für Akkus

LEBENSGEFAHR!

UNFALLGEFAHREN FÜR KLEINKINDER UND KINDER! Akkus ge-

hören nicht in Kinderhände. Lassen Sie Akkus nicht offen herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

VORSICHT! EXPLOSIONSGE-

FAHR! Verwenden Sie nur Akkus des empfohlenen Typs. Andere Akkus / Batterien könnten während des Aufladens explodieren.

BRANDGEFAHR! Akkus dürfen nicht

kurzgeschlossen werden. Überhitzung, Brandgefahr oder Platzen der Akkus können die Folge sein.

EXPLOSIONSGEFAHR! Werfen Sie

Akkus niemals in Feuer oder Wasser.

Bei überalterten oder verbrauchten Akkus können chemische Flüssigkeiten austreten, die das Produkt

beschädigen. Entfernen Sie deshalb den Akku, wenn Sie das Produkt für längere Zeit nicht benötigen.

SCHUTZHANDSCHUHE TRAGEN!

Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen; tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe.

Benutzen Sie nur Akkus der richtigen Größe und des empfohlenen Typs (siehe Kapitel „Technische Daten“).

Inbetriebnahme

Akku über Solarzellen aufladen

Schalten Sie das Produkt ein, indem Sie den EIN-/AUS-Schalter 5 in die Position ON stellen. Setzen Sie das Produkt Sonnenlicht aus, sodass die Solarzellen 9 mit ausreichend Sonnenlicht versorgt werden.

Der so erzeugte Strom wird im eingebauten Akku gespeichert.

Akku über den Dynamo laden mittels der Handkurbel

Schalten Sie das Produkt ein, indem Sie den EIN-/AUS-Schalter 5 in die Position ON stellen. Klappen Sie die Handkurbel aus und drehen Sie diese bei einer Geschwindigkeit von ca. 2,5 bis 3 Umdrehungen pro Sekunde.

Der so erzeugte Strom wird im eingebauten Akku gespeichert.

Mobilgeräte aufladen

ACHTUNG! GEFAHR VON SACHSCHÄDEN!

Hinweis: Vor dem Ladevorgang sollten Sie sich im Betriebshandbuch Ihres Produktes über die angemessene Betriebsspannung für Ihr Endprodukt informieren. Es besteht keine Garantie für Schäden, die aus unsachgemäßer Betriebsspannung entstehen.

Hinweis: Während des nachfolgend beschriebenen Ladevorgangs wird ein Wert von 5 V für die Ausgangsspannung / Gleichstrom (DC-Ausgang) erreicht. Vergewissern Sie sich vor dem Gebrauch, dass die eingehende Netzspannung des Mobilgerätes zu diesem Spannungswert passt.

Schalten Sie das Produkt ein, indem Sie den EIN-/AUS-Schalter 5 in die Position ON stellen.

Verbinden Sie den 3,5 mm-DC-Stecker mit der DC-Anschlussbuchse 4.

Verbinden Sie via USB-A-Anschluss an Ihrem Mobilgerät (nicht mitgeliefert) mit der USB-A-Anschlussbuchse am Adapterkabel 8.

Klappen Sie die Handkurbel aus und drehen Sie diese bei einer Geschwindigkeit von ca. 2,5 bis 3 Umdrehungen pro Sekunde. Die Batterie des verbundenen Mobilgerätes wird mit dem so erzeugten Strom geladen.

Hinweis: Der Ladevorgang über die Handkurbel 3 dauert einige Zeit, bis die Akkuspannung für die Verwendung von Mobilgeräten ausreichend hoch ist; dies hängt von der Akkuleistung des Produktes ab.

Radioverwenden

Schalten Sie das Produkt ein, indem Sie den EIN-/AUS-Schalter 5 in die Position ON stellen.

Drücken Sie die RADIO-Taste auf dem Bedienfeld 6 und halten Sie diese für ungefähr 3 Sekunden, um das Radio einzuschalten.

Drücken Sie die SCAN-Taste 6b, um während der Wiedergabe den Sender zu suchen. Die automatische Suche nach Radiosendern wird gestartet und unterbrochen, wenn ein Sender mit ausreichender Signalstärke gefunden wird. Um nach einem anderen Sender zu suchen, führen Sie die Sendersuche wie zuvor beschrieben erneut durch. Die Sendersuche wird mit der SCAN +-Taste 6e nach oben (Frequenzbereich von 87,5 MHz bis 108 MHz) oder mit der SCAN--Taste 6b nach unten (108 MHz auf 87,5 MHz) durchgeführt.

Um die Lautstärke während der Radiowiedergabe zu regeln, drücken Sie die VOL +-Taste 6d, um die Lautstärke zu erhöhen oder VOL- -Taste 6c, um diese leiser zu stellen. Halten Sie die RADIO-Taste erneut für ungefähr 3 Sekunden, um das Radio auszuschalten.

Hinweis: Eine angemessene Lautstärkeregelung wird empfohlen (Bitte denken Sie an Ihr direktes Umfeld).

Hinweis: Meiden Sie wenn möglich hohe Gebäude, Keller usw. Diese Orte können den Radioempfang stören. Wenn möglich sollte das Produkt von

Induktionsherden, Leuchtstofflampen, Motoren oder anderen elektrischen Geräten ferngehalten werden, da diese ebenfalls den Empfang beeinflussen können.

Hinweis: Bei zu geringer interner Akkuladung wird der Klang des Radios verzerrt oder es wird lediglich ein hörbares Geräusch erzeugt.

LED-Lichtverwenden

Schalten Sie das Produkt ein, indem Sie den EIN-/AUS-Schalter 5 in die Position ON stellen.

Um das Licht einzuschalten, drücken Sie die LIGHT-Taste 6a auf dem Bedienfeld 6.

Drücken Sie die LIGHT-Taste erneut, um das Licht wieder auszuschalten.

- Reinigung und Pflege

■ Stellen Sie sicher, dass während der Reinigung kein Wasser in das Produkt gelangt. Andernfalls kann das Produkt beschädigt werden.

■ Reinigen Sie das Produkt nicht mit ätzenden oder anderen harten Reinigungsmitteln und verwenden

Sie keine rauen Stoffe. Dies kann die Oberfläche beschädigen.

☐ Reinigen Sie das Produkt nur mit einem leicht angefeuchteten Tuch und einem milden Reinigungsmittel.

Lagerung

Lagern Sie das Produkt an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung.

Laden Sie den Akku regelmäßig auf.

Fehlerbehebung

Fehler: Das Produkt funktioniert nicht.

Ursache: Der Akku ist erschöpft.

Lösung: Laden Sie den Akku auf.

Hinweis: Elektrostatische Entladungen können zu Fehlfunktionen führen. Falls das Produkt nicht funktionieren sollte, schalten Sie es aus und nach einer Weile wieder ein.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006 / 66 / EG und deren Änderungen recycelt werden. Geben Sie Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Akkus!

Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

Modell-Nr.: HG02050

Version: 01 / 2017

Letzte Informationsaktualisierung · Stand der Informationen

Informationen: 01/2017 · Ident.-Nr.:

HG02050012017-SI/CZ/SK
