BEDIENUNGSANLEITUNG F1 WIRELESS GAMEPAD FERRARI F60 THRUSTMASTER

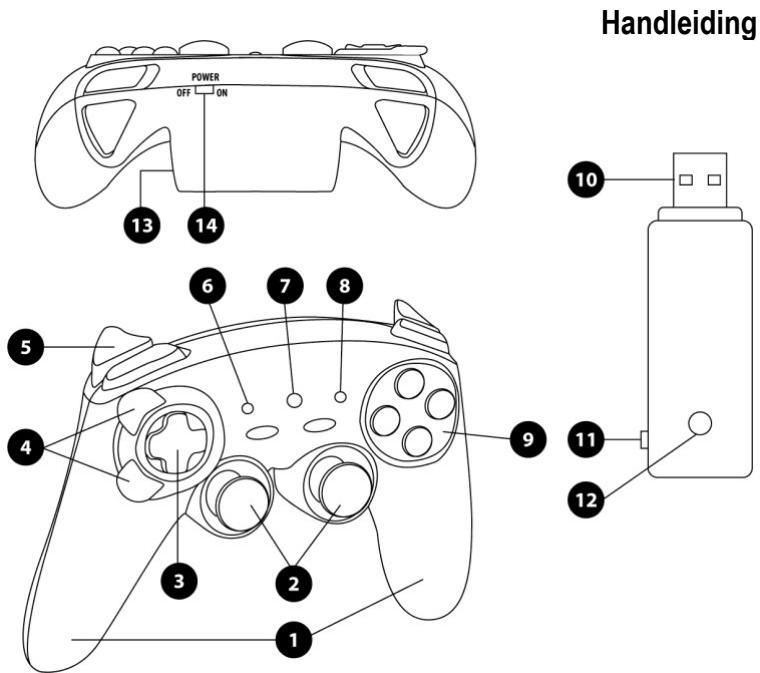

1. Handgriffe
2. 2 analogue Ministicks
3. D-Pad
4. Analogues, optisches Rad
5. 2 analogue Trigger
6. HOME LED-Button für Playstation®3 und MODE für PC

7. MAPPING LED-Button (für Programmierung und zur Anzeige des Verbindungssstatus)

8. PRESET LED -Button
   (um versch. Programmierungen zu wahlen)

9. Action Buttons
10. PC und PlayStation® 3 USB-Stecker
11. "PC" oder "PS3" USB-Wahlschalter
12. CONNECTLED-ButtonamEmpfanger
13. Batteriefach
14. POWER ON/OFF-Schalter

ÜBERSICHT DER UNDERSTÜTZTEN MODI

Plattform	MODUS	Farbe des HOME-Button (6)
PLAYSTATION® 3	"PS3"	ROT
PC	"4 ACHSEN"	GRÜN
	"7 ACHSEN"	ROT

BATTERIEN EINSETZEN

Setzen Sie 2 LR03 / AAA (Micro) Batterien in das Batteriefach auf der Rückseite des Controllers ein (13).

ÜBERSICHT

• POWER ON/OFF-Schalter (14)

• OFF Position = das Gamepad ist ausgeschaltet (verbraucht keinen Batteriestrom)

• ON Position = das Gamepad ist eingeschaltet

• "PC / PS3" USB-Wahlschalter (11)

Muss bevor der Empfänger angeschlossen wird in die korrekte Position gebracht werden

• MAPPING (7) und CONNECT (12) blaue LEDs

• Beide LEDs leuchten = Verbindung zwischen Gamepad und Empfänger aufgebaut

• Beide LEDs blinken Schnell = keine Verbindung zwischen Gamepad und Empfänger
• Die MAPPING LED ist aus = das Gamepad ist aus oder in Standby
• Die MAPPING LED blinkt langsam = Batterien müssen gewechselt werden

DIE VERBINDUNG ZWISCHEN GAMEPAD UND EMPFÄNGER WIRD AUTOMATISCH AUFGEBAUT

Um die Verbindung im Falle einer Fehlfunktion herzustellen: Drücken Sie den CONNECT Button auf dem Empfänger und drücken Sie gleichzeitig auf dem Gamepad die L2 + R2 + MAPPING Buttons.

- STANDBY-MODUS

Das Gamepad schaltet automatisch in Standby (Schlafmodus):

• Nach 5 Minuten ohne Aktivität
• Nach 5 Sekunden bei Verbindungsverlust zum Empfänger oder sonstiger Fehler

Für den Normalmodus: Drücken Sie START oder nutzen Sie den POWER ON/OFF-Schalter (14)

PLAYSTATION® 3

INSTALLATION AUF DER PLAYSTATION® 3

1. Schieber Den Sie den USB-Wahlschalter am Empfänger in die "PS3"-Position
2. Verbinden Sie den USB-Stecker mit dem USB-Port 1 der Konsole
3. Schalten Sie die Konsole ein
4. Schalten Sie das Gamepad mit dem POWER ON/OFF Schalter (14) ein
5. Sobald die Verbindung etabliert ist konnen Sie mit dem Spieler beginnen

Viel Spaß beim Gaming!

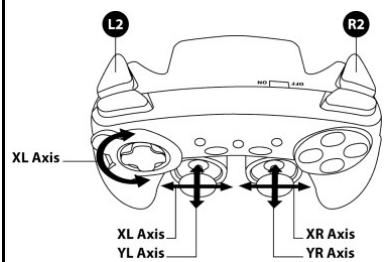

PLAYSTATION® 3 MODUS

"AUTOMATISCHE VOREINSTELLUNG" KONFIGURATION - PLAYSTATION® 3

PS3 MODUS
Roter HOME Button

Hier:

• "Optisches Rad" hat die "links/rechts" Funktion des linken Ministicks
• "Rechter Trigger" ist belegt mit dem progressiven "R2"-Button
• "Linker Trigger" ist belegt mit dem progressiven "L2"-Button

DEN "HOME" BUTTON (6) BENUTZEN

Der "HOME" Button auf dem Gamepad erhögt es Spieler zu verlassen, auf das Menu zuzugefiken und direkt die PlayStation®3 auszuschalten.

WICHTIGE HINWEISE FÜR DIE PLAYSTATION® 3

• Der USB-Wahlschalter am Empfänger (11) muss immer in der Position "PS3" vor dem Anschlieben stehen
• In "1 Player" Modus: Wenn das officielle Gamepad eingeschaltet ist, müssen Sie es auf "Gamepad Port 2" umschalten, damit das Gamepad Funktioniert
• Auf der PlayStation® 3 ist das Gamepad nur mit PlayStation® 3-Spielen kompatibel und verfügt über keinen Motion-Sensor

PC

INSTALLATION AUF DEM PC

1. Schieber Den USB-Wahlschalter auf dem Empfänger (11) in die "PC" Position
2. Verbinden Sie den USB_Stecker dem Empfänger mit einem freien USB-Port des PCs. Windows® erkennt automatisch das neue Gerät.
3. Schalten Sie das Gamepad mit dem POWER ON/OFF-Schalter (14) ein
4. Klichen Sie auf Start/Einstellungen/Systemsteuerung und dann doppelklichen Sie auf Game Controllers.

Die Game Controllers Dialogbox zeigt die Bezeichnung des Gamepads mit dem Status OK an.

1. Im Control Panel klichen Sieitte auf Properties um die Buttons, das D-Pad, die Ministicks, die Triggers und das optische Rad zu testen.

Nun können Sie mit dem Spieler beginnen!

WICHTIGE HINWEISE FÜR DEN PC

• Der USB_Wahlschalter am Empfänger (11) muss sich unbedingt in der Position "PC" befinden, bevör der Empfänger mit dem PC verbunden wird
• Der Name des am PC angezeigten Gamepads (in der Steuerkonsole und in Spieler) ist "Run N' Drive Wireless".
• "Advanced Programming Software" für den PC ist auch als Download auf folgender Website zu beziehen: http://ts.thrustmaster.com/
• Der Tabulator "Test forces" (der erweiterten Programmierungssoftware) ist mit thisem Gamepad nicht kompatibel.

AUSWAHL DER "ACHSEN" AM PC

• Auswah der Achsen über "Software": Nach der Installation der "Advanced Programming Software" wahlen Sieitte die Seite 1 des Control Panel und klien Sie dont die Anzahl der Achsen, die Sie nutzen mochten, an und bestätigten Sie mit OK.
• Auswahl der Achen über "Hardware": Drücken Sie den HOME-Button (6) um die Anzahl der aktiven Achen auszuwahlen.

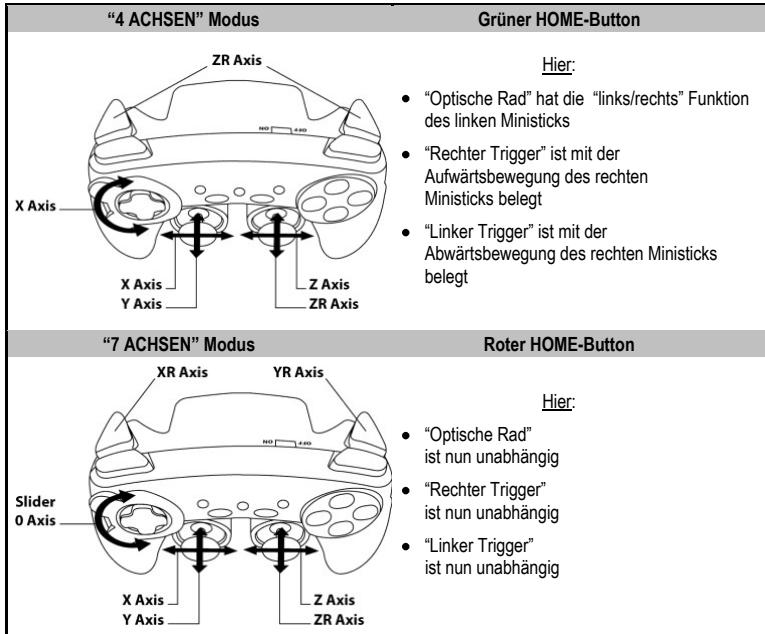

2 "ACHSEN" MODI FÜR DEN PC

"AUTOMATISCHE VOREINSTELLUNG" KONFIGURATION - PC

Um alle Mänglichkeiten der Belegung auf dem PC auszubroiberten, sollenn Sie die Windows "Game Controllers" Sektion nutzen (nach der Installation der "Advanced Programming Software")

ERWEITERTE FUNKTIONEN

DIE EMPFINDLICHKEIT DES OPTISCHEN RADS EINSTELLEN

Das optishce Rad (4) hat zwei Empfindlichkeitsmodi:

• Normale Empfindlichkeit (Standardeinstellung)

• Hohe Empfindlichkeit (kann eingestellt werden)

• Einstellung "hohe Empfindlichkeit":

Schritte	Aktion	HOME-Button
1	Bewegen Sie das optische Rad in die Aufwärtsposition und halten Sie es	blinkt
2	Drücken Sie kurz den MAPPING-Button (7)

Das optische Rad ist nun empfindlicher

(Diese Prozedur muss≦des Mal, wenn das Pad ausgeschaltet oder die Verbindung unterbrochen war, wiederholt werden)

• Rückkehr zur "normalen Empfindlichkeit":

Schritte	Aktion	HOME-Button
1	Bewegen Sie das optische Rad in die Abwärtsposition und halten Sie es	blinkt nicht
2	Drücken Sie kurz den MAPPING-Button (7)

Das optische Rad ist nun in der normalen Empfindlichkeit (Voreinstellung)

2 PROGRAMMING MODES

Der PRESET-Button mit LED (8) erlaubt es Ihn den Art der Programmierung auszwahlen: AUTOMATISCH (Voreinstellung) oder MANUELL (SELF-programmiert). Indem Sie den Button drücken konnen Sie selbst während des Spiels von einem Modus in den anderen wechseln.

- "AUTOMATISCHE VOREINSTELLUNG" (PRESET-Button AUS)

Das ist die Voreinstellung: Die Funktionen des optischen Rads und der Trigger sind schon vorprogrammiert, sowie die Belegungen der Buttons, der Ministicks und des D-Pad.

DETAILS ETNEHMEN SIE BITTE DEM "AUTOMATISCE VOREINSTELLUNG" KONFIGURATIONSDIAGRAMMEN

- "MANUELLE VOREINSTELLUNG" (PRESET-Button GRÜN)

Damit aktivieren Sie ihre eigene Programmierung:

• Die Buttons, Ministicks und das D-ad können entweder

• auf das optische Rad und die Trigger programmiert werden,

• oder untereinander in der Funktion getauscht werden

• Sie können die Programmierung jederzeit ändern

• Die Programmierung wird automatisch und dauerhaft im Gamepad gespeichert.
• wenn ihre "MANUELLE VOREINSTELUNG" nicht belegt ist, ist sie identisch mit der "AUTOMATISCHEN VOREINSTELLUNG"

PROGRAMMIERUNG DES OPTISCHEN RADS UND DER TRIGGER

Das optische Rad in beiden Bwegungsrichtungen sowie die Trigger können mit dem MAPPING-Button (7) programmiert werden.

- Beispiele möglicher Belegungen:

Programmierung eines Buttons, eines Ministicks oder des D-Pads:

• auf die Auf- und Abwärtsbewegungen des optischen Rads
• auf den rechten und linken Trigger

Vorgehen zur Programmierung des optischen Rads und der Trigger:

Schritte	Aktion	PRESET-Button
1	"MANUELLE VOREINSTELUNG" (8) durch Drücken des Buttons aktivieren	Leuchtet grün
2	MAPPING-Button (7) drücken und los{lassen	Leuchtet rot
3	Bedienelement, welches umprogrammiert werden soll, betätigten	Blinkt rot
4	Richtung des optischen Rads oder Trigger bewegen, die/der belegt werden soll	Leuchtet grün

Ohre "MANUELLE VOREINSTELUNG" ist nun aktualisiert und aktiviert (mit den Programmierungen des optischen Rads und der TrIGGER)

UMBELEGUNG DER BUTTONS/MINI-STICKS/D-PAD

Alle Buttons sowie das D-Pad und die Ministicks konnen mit dem MAPPING-Button (7) umbelegt werden.

- Beispiele möglicher Anwendungen:

• Funktion der Buttons unterinander tauschen
• Funktionen der Ministicks unterinander tauschen

(In thisem Fall übertragen Sie die 4 Bewegungsrichtungen des ersten Ministicks auf den Zweiten)

• Funktionen des D-Pad mit denen eines Ministicks tauschen
  (In thisem Fall übertragen Sie die 4 Bewegungsrichtungen des D-Pads auf einen Ministick)

Vorphensweise zur Umbelegung der Buttons, der Ministicks und des D-Pad

• Funktioniert nicht mit den Triggern
• Funktioniert für das optische Rad nur am PC und im "7-Achsen"-Modus

Schritte	Aktion	PRESET-Button
1	Aktivieren Sie "MANUELLE VOREINSTELLUNG" (8) durch Drücken des Buttons	Leuchtet grün
2	MAPPING-Button (7) drücken und los{lassen	Leuchtet rot
3	Bedienelement, welches umprogrammiert werden soll, betätigten	Blinkt rot
4	Bedenelement betätigten, welches belegt werden soll	Leuchtet grün

Ihre "MANUELLE VOREINSTELUNG" ist nun aktualisiert und aktiviert (mit zwei umbelegten Funktionen)

EEPROM-SPEICHER

• Das Gamepad ist mit einem internen Speicherchip ausgestellt, der alle "MANUELLEN VOREINSTELLUNGEN" sichert (selt), wenn das Gamepad nicht mit dem Empfänger verbunden ist oder ausgeschaltet ist.
• Sie können verschiedene "MANUELLE VOREINSTELLUNGEN" für jeder Plattform speichern:

PlayStation® 3, PC 4-Achsen und PC 7-Achsen

LOSCHEN IHRER "MANUELLE VOREINSTELLUNG"

Schritte	Aktion	PRESET-Button
1	Aktivieren Sie ihre "MANUELLE VOREINSTELLUNG" (8).	Leuchtet grin
2	Drücken und halten Sie den MAPPING-Button (7) zwei Sekunden lang	Blinkt zwei Sekunden lang grin

Ohre "MANUELLE VOREINSTELLUNG" ist nun gelöscht (und nun wieder mit der "AUTOMATISCHEN VOREINSTELLUNG" identisch)

WIEDERHERSTELLUNG DER "WERKSVOREINSTELLUNG"

Sie können alle Programmierungen und Einstellungen loschen und das Pad wieder in den Auslieferzustand versetzen:

Schritte	Aktion	MAPPING-Button
1	Drücken Sie gleichzeitig die MAPPING + SELECT + START Buttons	Blinkt fünf Sekunden blau

All ihre "MANUELLEN VOREINSTELLUNGEN" (= PC + PS3) sind nun gelöscht
HINWEIS: Bei dieser Prozeder wird das Gamepad neu gestartet (Am PC solte man es dazu nicht im Spiel machen)

MÖGLICHE ANWENDUNGEN IN SPIELEN

Das optische Rad bietet, durch eine höhere Präzision und einen größeren Bewegungswinkel als Ministicks, eine gute Kontrolle in verschiedene Spielen: Rennspiele (prázise Lenkung), Flugsimulationen (Seitenruder), Action und Shooter (analoges Zoom), Sport (kontrolliertes schießen, stößen, schlagen,...), etc.

Die Trigger sind dank unabhängiger Bewegungsmöglichkeiten, langem Aktionsweg und tatsächlich analoger Funktion entsprechenden ideal für: Rennspiele (Gas/Bremse unabhängig voneinander, Handbremse), Action und Shooter (Feuerrate, Ausweichbewegungen), Sport (Sprunghöhe, Laufgeschwindigkeit), etc.

BEISPIELE UND TIPPS:

• Es gibt fast unendlich viel Konfigurationen, je nachdem, welches Spiel Sie Spieler.
• Es ist auf jeder Fall sinnvoll, verschiedene Belegungen und Empfindlichkeiten des optischen Rads auszutesten, um eine optimale Performance im jeweiligen Spiel zu erzielen.

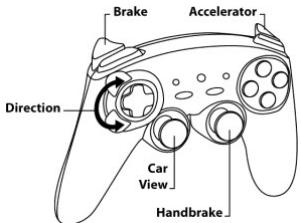

VERSCHIEDENE BEISPIELE NACH SPIELETYP

Action/Adventure ("Auto" Modus)

Action/Adventure ("Zufuß" Modus)

Sport ("Ballspiel" Typ)

Sport ("Golf" Typ)

Autorennen ("Simulation" Typ)

Autorennen ("Arcade/Rallye" Typ)

Fliegen ("Simulation" Typ)

Fliegen ("Arcade/Action" Typ)

NUTZUNG VON MEHR ALS EINEM "Ferrari Wireless Gamepad" GLEICHZEITIG (im Multiplayer-MODUS)

Es können bis zu vier "Ferrari Wireless Gamepads" im Multiplayer-Modus gleichzeitig genutzt werden

Die Erkennung der jeweiligen Funkkanäle erfolgt automatisch

Falls es nicht Funktioniert drücken Sieitte den CONNECT-Button am Empfänger und am jeweiligen Gamepad drucken Sie gleichzeitig die L2 + R2 + MAPPING-Buttons

PROBLEMLOSUNGEN UND WARNHINWEISE

• Mein Gamepad Funktioniert nicht korrekt und scheint nicht richtig kalibriert zu sein:
• Falls die fehlfunktio auf elektrostatische Aufladung zurückzufahren ist, schalten Sieitte das Gamepad aus und entfern Sie den Empfänger vom PC / von der Konsole.
  Dann stecken Sieitte den Empfänger wieder ein und schalten das Gamepad ein.
• berühren Sieitte nicht die Bedienelemente des Pads kurz nach dem Einschalten, um Probleme bei der Autokalibrierung zu vermeiden.
• Wenn das Gamepad den "7-Achsen"-Modus (am PC) nicht akzeptiert und es zu unerwünschenten Effekten kommt, schalten Sieitte in den "7-Achsen"-Modus um.
• Ich kann meiun Gamepad in einem Spiel nicht konfigurieren:
• Wahlen Sie im "Optionen/Controller/Gamepad"-Menu des Spiels die am besten passende Konfiguration.
• Mehr Informationen dazu gibt es meinst in den Anleitungen zum Spiel.

• Sie können auch die Programmierfungtion des Gamepads verwenden, um diese Problem zu lösen.

• Mein Gamepad Funktioniert nicht richtig am PC oder der S3:

• Verlassen Sie das Spiel und entfern Sie dem Empfänger des Gamepads. Dann prufen Sie, ob der "PC/PS3" USB-Wahlschalter (11) sich in der richtigen Position befindet.
  Die MAPPING LED blinkt langsam:
• Batterien müssen gewechselt werden

Bei Nichtbenutzung des Gamepads sollen Sie unbedingten den POWER ON/OFF-Schalter (14) in die OFF-Position bringen, da so das Pad ausgeschaltet ist und Sie Batteriestrom spare

TECHNISCHER SUPPORT

Sollten Sie mit Ihr Produkt ein Problem haben, besuchen Sieitte die Seite http://ts.thrustmaster.com und klichen Sie auf Technischer Support. Von dort aus konnen Sie auf verschiedene Hilfen zugreifen (Fragen und Antwerten (FAQ), die neuesten Versionen von Treibern und Software), die Hnien bei der Lösung Ihres Problems helfen konnten. Falls das Problem weiterhin besteht, konnen Sie mit dem technischen Support fur Thrustmaster Produkte in Kontakt treten ("Technischer Support"):

Per Email:

Um den technischen Supports per Email in Anspruch erhnen zu konnen, müssen Sie sich zunachst online registrierten. Mit den Informationen, die Sie uns so zukommen setzen, können die Mitarbeiter Ihr Problem schneller lose. Klichen Sieitte auf Regelierung links auf der Seite des technischen Supports und folgen Sie den Anweisungen auf dem Bildschirm. Falls Sie bereits registriert sind, fullen Sie die Textfelder Anwendename und PaBwort aus und klien dann auf Login.

Per Telefon:

Deutschland	08000 00 1445 Kostenlos	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Österreich	0810 10 1809Zum Preis eines Ortsgesprächs	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00 bis 17:00 Uhr
Schweiz	0842 000 022Zum Preis eines Ortsgesprächs	Montag bis Freitag 13:00 bis 17:00 Uhr und 18:00 bis 22:00 UhrSamstag 9:00 bis 13:00 Uhr und 14:00 bis 20:00 UhrSonntag 10:00 bis 13:00 Uhr und 14:00 bis17:00 Uhr

GEWÄHRLEISTUNGSINFORMATION

Guillemot Corporation S.A. (Guillemot) betiet dem Kunden ab dem Kaufdatum weltweit eine 2-jährige Garantie auf Materialschäden und Herstellungsmängel. Soltte das Produkt dennoch während dieser zwei Jahre Schäden oder Mängel aufweisen, kontaktieren Sieitte unverzüglich den technischen Support, der Ihnen die weitere Verfahrensweise mitteilen wird. Im Falle eines technischen Defektes konnen Sie da Produkt dort, wo Sie es gekauft haben, zurückgeben (oder an die vom Technischen Support angegebene Adresse).

Im Rahmen dieser Garantie wird das defekte Produkt nach Ermessen des technischen Supports entweder repariert oder ersetzt. Überall wo es geltendes Recht zulässst, wird die Haftung von Guillemot und seinen Niederlassungen für das jeweilige Produkt(einschlieblich für indirekte Beschädigungen), nur{sowie übernommen, als das eine Reparatur durchgeführt wird oder der Entsatz geleistet wird. Die Rechte des Kaufers gemäß dem geltenden Recht des jeweiligen Landes werden durch diese Garantie nicht beeinflusst.

These Garantie tritt unter folgenden Umständen nicht in Kraft :

(1) Falls am Produkt etwa verändert wurde oder es geöffnet, ein Schaden durch unangebrachte Nutzung, Fahrätigigkeit, einen Unfall, Verschieß oder irgendeinen anderen Grund verursacht wurde, der nicht im Zusammenhang mit einem Materialdefekt oder Herstellungsmangel aufgetreten ist.
(2) Im Falle der Nichtbeachtung der durch den technischen Support erteilten Anweisungen.
(3) Software, die nicht von Guillemot herausgegeben wurde, unterliegt der speziellen Garantie des jeweiligen Softwareherstellers.

COPYRIGHT

© 2009 Guillemot Corporation S.A. Alle Rechte vorbehalten. Thrustmaster® ist ein eingeteragenes Warenzeichen der Guillemot Corporation S.A. Ferrari® ist ein eingeteragenes Warenzeichen der Ferrari S.p.A. PlayStation® ist ein eingeteragenes Warenzeichen der Sony Computer Entertainment Inc. Microsoft® Windows® ist ein eingeteragenes Warenzeichen der Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern. Alle anderen Warenzeichen und Markennamen werden hiermit anerkannt und sind Eigentum ihrer jeweiligen Eigentümer. Fotos und Abbildungen nicht bindend. Inhalt, Design und Eigenschaften des Produkts können ohne Bekanmtmachung geändert werden und variieren von Land zu Land.

HINWEISE ZUM UMWELTSCHUTZ

Dieises Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf zufl.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

FAQs, Tips und Treiber erhalten Sie auf www.thrustmaster.com

Ferrari Wireless Gamepad

voor PC & PS3

TECHNISCHE KENMERKEN

DE GEVOELIGHEID VAN HET OPTISCHE STUUR AANPASSEN

TECHNISCHE ONDERSTEUNING
