BEDIENUNGSANLEITUNG Twintalker 4810 SILVERCREST

DE / AT / CH Die in dieser Bedienungsanleitung umschriebenen Möglichkeiten werden vorbehaltlich Änderungen publiziert.

DE / AT / CH Die Übereinstimmung des Gerätes mit den grundlegenden Anforderungen der R&TTE-Directive ist durch das CE-Kennzeichen bestätigt.

B

1 Introduction 5

1 Einleitung 127
2 Verwendungszweck 127
3 CE-Kennzeichnung 127
4 Sicherheitshinweise 127
4.1 Allgemein 127
4.2 Verbrennungsgefahr 127
4.3 Verletzungsgefahr 127
4.4 Explosionsgefahr 128
4.5 Vergiftungsgefahr 128
4.6 Vorschriften 128
4.7 Hinweise 128
5 Reinigung und Wartung 129
6 Entsorgung des Geräts (Umweltschutz) 129
7 Betrieb eines Sprechfunkgeräts 129
8 Packungsinhalt 130
9 Erste Schritte 130
9.1 Anbringen/Entfernen des Gürtelhalters 130
9.2 Einlegen der Batterien / Akkus 131
10 Laden der Akkus 131
11 Beschreibung 132
12 Informationen zum LCD-Display 132
13 Betrieb des Twintalker 4810 133
13.1 Ein-/Ausschalten des Geräts 133
13.2 Ladezustandsanzeige / Anzeige schwache Batterie 133
13.3 Einstellen der Lautsprecherlautstärke 134
13.4 Empfangen eines Signals 134
13.5 Senden eines Signals 134
13.6 Wechseln des Kanals 134
13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch) 135
13.8 Kanalüberwachung 136
13.9 VOX-Auswahl 136
13.10 Kanalsuchlauf 136
13.11 Ruftöne 138
13.12 Ein-/Ausschalten des Quittungstons 138
13.13 Ein-/Ausschalten des Tastentons 138
13.14 Zweikanalsuchlauf (DCM) 139
13.15 Tastensperre 139
13.16 Stoppuhrfunktion 140
13.17 Display-Hintergrundbeleuchtung 140

Twintalker 4810

14 Anschluss des Kopfhörers 140
15 Problembeseitigung 141
16 Technische Eigenschaften 141
17 Kundendienstadresse und Support-Hotline 142
18 Konformitätserklärung und Hersteller 142
19 Garantie 143
19.1 Garantiezeit 143
19.2 Garantieabwicklung 143
19.3 Garantieausschlüsse 143

1 Einleitung

Vielen Dank, dass Sie sich für der Twintalker 4810 entschieden haben. Er ist ein Sprechfunkgerät für große Entfernungen mit einer Reichweite bis zu 8 km. Er verursacht keine laufenden Betriebskosten außer den geringfügigen Kosten für das Aufladen der Akkus. Der TwinTalker verwendet 8 Kanäle.

Der Twintalker ist geschützt gegen schräg fallendes Tropfwasser (15°) nach IPX2 Norm.

2 Verwendungszweck

Das Gerät kann für Freizeitzwecke verwendet werden, zum Beispiel um bei einem Ausflug in einer Gruppe mit mehreren Autofahrern, Radfahrern oder Skiläufern untereinander Verbindung zu halten. Es kann auch eingesetzt werden, um mit Ihren Kindern in Kontakt zu bleiben, wenn sie draußen spielen usw.

3 CE-Kennzeichnung

Das CE-Zeichen auf dem Gerät, der Bedienungsanleitung und der Verpackung zeigt an, dass das Gerät die grundlegenden Anforderungen der R&TTE-Richtlinie 1999/5/EG erfüllt.

4 Sicherheitshinweise

4.1 Allgemein

Bitte lesen Sie die folgenden Informationen für den sicheren und ordnungsgemäßen Gebrauch aufmerksam durch. Machen Sie sich mit allen Funktionen des Geräts vertraut. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung sicher auf.

4.2 Verbrennungsgefahr

• Berühren Sie die Antenne nicht, wenn der Antennenschutz beschädigt ist. Eine Berührung der Antenne mit der Haut kann bei einer Übertragung zu einer geringfügigen Verbrennung führen.
• Batterien/ Akkus können Sachschäden und Verbrennungen verursachen, wenn leitende Materialien wie Schmuck, Schlüssel oder Perlenketten freiliegende Anschlüsse berühren. Das Material schließt unter Umständen einen elektrischen Stromkreis (Kurzschluss) und wird dadurch entsprechend heiß. Seien Sie achtsam im Umgang mit Akkus und Batterien, insbesondere wenn Sie diese in einer Tasche, einem Geldbeutel oder einem anderen Behälter mit metallenen Objekten aufbewahren.

4.3 Verletzungsgefahr

• Legen Sie Ihr Gerät nicht in den Bereich über einem Airbag oder in den Airbagauslösebereich. Airbags blasen sich mit großer Wucht auf. Wenn sich das Funkgerät im Airbagauslösebereich befindet und der Airbag auslöst, kann es sein, dass das Funkgerät mit großer Wucht durch das Auto geschleudert wird und dabei Insassen des Fahrzeugs verletzt.
• Halten Sie mit dem Sprechfunkgerät einen Abstand von mindestens 15 cm zu einem Herzschrittmacher ein.
• Schalten Sie Ihr Sprechfunkgerät sofort aus, sobald eine Interferenz mit medizinischen Geräten auftritt.

4.4 Explosionsgefahr

• Tauschen Sie die Batterien / Akkus niemals in einer potenziell explosionsgefährdeten Umgebung aus. Während des Einsetzens oder Entfernens der Batterien / Akkus kann es zu einem Funkenschlag kommen, der eine Explosion auslöst.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich in einer explosionsgefährdeten Umgebung befinden. Ein Funkenschlag in solchen Gebieten kann eine Explosion oder einen Brand verursachen, was zu Verletzungen und sogar zum Tod führen kann.
• Werfen Sie Batterien / Akkus niemals ins Feuer, da sie explodieren könnten.

Explosionsgefährdete Bereiche sind oft, aber nicht immer eindeutig ausgewiesen. Dazu zählen Tankbereiche, wie z. B. unter Deck auf Schiffen, Kraftstoff- oder Chemikalienüberführungen oder Aufbewahrungsbereiche; Bereiche, in denen die Luft Chemikalien oder Teilchen enthält, wie z. B. Getreide, Staub oder Metallpulver; alle anderen Bereiche, in denen Sie normalerweise angewiesen werden, Ihren Kraftfahrzeugmotor abzuschalten.

4.5 Vergiftungsgefahr

- Halten Sie Batterien / Akkus außer Reichweite von kleinen Kindern.

4.6 Vorschriften

• In einigen Ländern ist es verboten, Ihr Sprechfunkgerät während des Steuerns eines Fahrzeugs zu benutzen. Halten Sie Ihr Fahrzeug in diesen Fällen neben der Straße an, bevor Sie es benutzen.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich an Bord eines Flugzeugs befinden und entsprechende Anweisungen erhalten. Die Benutzung des Geräts muss entsprechend den Bestimmungen der Fluglinie und den Anweisungen der Besatzung erfolgen.
• Schalten Sie Ihr Gerät überall dort aus, wo Aushänge es von Ihnen verlangen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise Geräte, die empfindlich auf externe Radiofrequenzen reagieren.
• Das Ersetzen oder Verändern der Antenne kann die Gerätespezifizierung verändern und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außerdem das Funkgerät beschädigen.

4.7 Hinweise

• Berühren Sie die Antenne während einer Übertragung nicht, da dadurch die Reichweite beeinflusst werden kann.
• Entfernen Sie die Batterien / Akkus, wenn Sie das Gerät längere Zeit nicht verwenden.

5 Reinigung und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch.
- Reinigen Sie schmutzige Anschlüsse und Kontakte mit einer kratzfreien Bürste.
- Reinigen Sie die Batteriekontakte und das Batteriefach mit einem trockenen flusenfreien Tuch.
- Sollte das Gerät nass werden, schalten Sie es aus, und entfernen Sie sofort die Batterien/Akkus.
Trocknen Sie das Batteriefach mit einem weichen Tuch, um einen möglichen Wasserschaden zu minimieren.
Lassen Sie das Batteriefach geöffnet, bis es komplett trocken ist.
Benutzen Sie das Gerät erst, wenn es vollständig getrocknet ist.
- Prüfen Sie regelmäßig die Batterie/Akkus des Gerätes und tauschen Sie die Batterien rechtzeitig aus.
- Prüfen Sie die Anschlüsse und Kabel auf Fehlfunktionen.

6 Entsorgung des Geräts (Umweltschutz)

Verbrauchte und defekte Geräte sollten Sie nicht in den normalen Hausmüll werfen, sondern an einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten abgeben. Das Symbol am Gerät, in der Bedienungsanleitung und/oder auf der Verpackung weist darauf hin.

Einige der Materialien des Geräts können wiederverwertet werden, wenn man

sie an einer Aufbereitungsstelle abgibt. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten liefern Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über die Sammelstellen in Ihrer Umgebung benötigen.

7 Betrieb eines Sprechfunkgeräts

Zur Verständigung über Sprechfunkgeräte müssen diese auf denselben Kanal und CTCSS/DCS-Code eingestellt sein (siehe Kapitel „13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch)“). Sie müssen sich auch innerhalb der Empfangsreichweite befinden (bis zu max. 8 km in offenem Gelände). Da diese Geräte freie Kanäle verwenden, teilen sich alle in Betrieb befindlichen Geräte diese Kanäle (insgesamt 8 Kanäle). Daher ist eine Privatsphäre nicht garantiert. Jede Person mit einem Sprechfunkgerät, das auf Ihren Kanal eingestellt ist, kann Ihr Gespräch mithören. Möchten Sie kommunizieren (Erzeugen einer Sprechverbindung), drücken Sie die PTT-Taste ⑪. Sobald diese Taste gedrückt ist, schaltet sich das Gerät in den Sendemodus und Sie können in das Mikrofon sprechen. Alle Sprechfunkgeräte innerhalb der Reichweite, die auf denselben Kanal eingestellt sind und sich im Standby-Modus befinden (nicht im Sendemodus), hören Ihre Nachricht. Zum Antworten müssen Sie abwarten, bis die andere Seite mit dem Sprechen fertig ist. Wenn der Quittungston aktiviert ist (siehe Kapitel „13.12 Ein-/Ausschalten des Quittungstons“), sendet das Gerät am Ende jeder Übertragung einen Ton. Zum Antworten drücken Sie einfach die PTT-Taste ⑪ und sprechen in das Mikrofon.

Drücken zwei oder mehr Benutzer die PTT-Taste gleichzeitig, so wird der Empfänger nur das stärkste Signal empfangen. Alle anderen Signale werden unterdrückt. Daher sollten Sie nur ein Signal übertragen (die PTT-Taste 11 drücken), wenn der Kanal frei ist.

Die Reichweite der Funkwellen wird stark durch Hindernisse wie beispielsweise Gebäude, Beton- und Metallstrukturen, Unebenheiten in der Landschaft, Bewaldungen, Bepflanzungen usw. beeinflusst. Das bedeutet, dass die Reichweite zwischen zwei oder mehreren Sprechfunkgeräten in einigen extremen Fällen auf einige Dutzend Meter beschränkt sein kann. Sie werden schnell feststellen, dass ein Sprechfunkgerät am besten funktioniert, wenn zwischen den Benutzern nur wenige Hindernisse vorhanden sind.

8 Packungsinhalt

• 2 x Twintalker 4810
- 2 x Gürtelhalter
- 1 x Duo-Ladegerät
- 1 x Netzteil
• 8 x AAA NiMH Akku
- 2 x Kopfhörer mit Mikrofon und PTT--Taste
• Bedienungsanleitung
• Karte mit Kundendienstadresse und Hotline

9 Erste Schritte

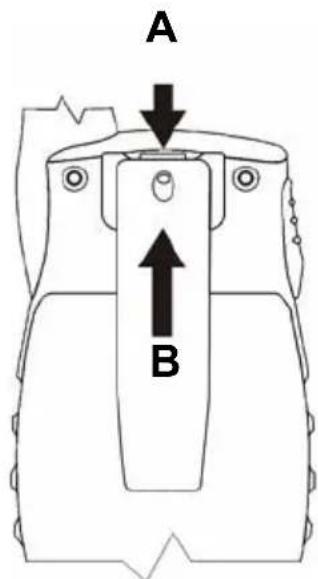

9.1 Anbringen/Entfernen des Gürtelhalters

1. Um den Gürtelhalter vom Gerät zu entfernen, drücken Sie den Gürtelhalter (B) in Richtung Antenne, während Sie an der Lasche des Halters (A) ziehen.
2. Wenn Sie den Gürtelhalter wieder montieren, zeigt ein Klicken an, dass der Gürtelhalter eingerastet ist.

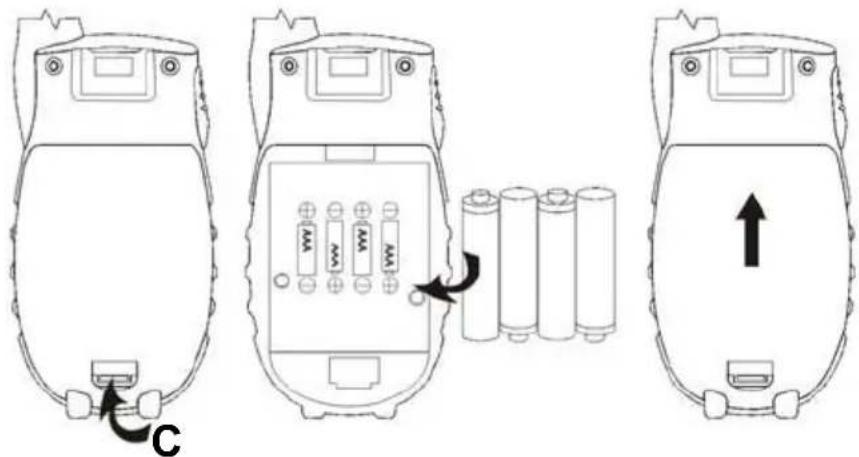

9.2 Einlegen der Batterien / Akkus

1. Entfernen Sie den Gürtelhalter (siehe Kapitel „9.1 Anbringen/Entfernen des Gürtelhalters“).
2. Heben Sie die Batteriefachabdeckung ab, indem Sie mit dem Fingernagel vorsichtig den Clip der Abdeckung (C) drücken.
3. Legen Sie die Batterien / Akkus ein. Achten Sie dabei auf richtige Polarität der Batterien / Akkus.
4. Schließen Sie das Batteriefach.
5. Montieren Sie den Gürtelhalter wieder.

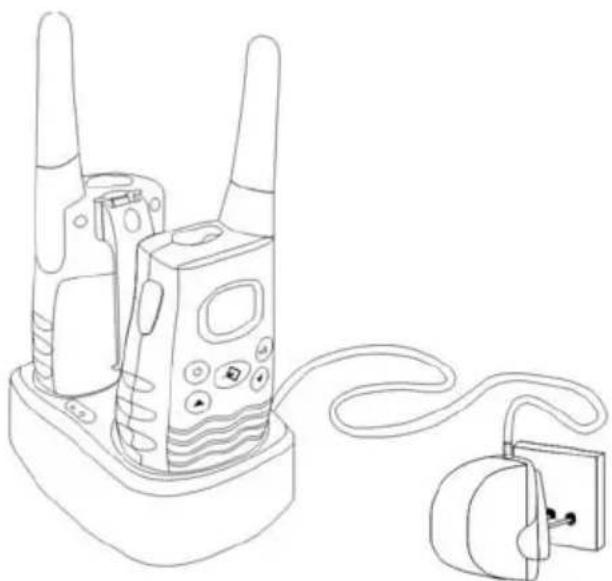

10 Laden der Akkus

Wenn die Akkus eingelegt sind, können Sie sie mit dem Ladegerät einfach aufladen.

1. Stellen Sie das Ladegerät auf eine ebene Oberfläche.

2. Stecken Sie das mitgelieferte Steckernetzteil in eine gut zugängliche Steckdose. Den Niederspannungsstecker verbinden Sie mit dem Anschluss auf der Rückseite des Ladegerätes 25( Siehe Abbildung C auf der ausklappbaren Umschlagseite)

3. Stellen Sie das Funkgerät wie dargestellt in das Ladegerät.

4. Die Ladeanzeige leuchtet auf, wenn das Gerät korrekt eingesetzt wurde und lädt. ( Siehe Abbildung D auf der ausklappbaren Umschlagseite).Es dauert ungefähr 8 bis 10 Stunden, bis die Akkus vollständig geladen sind.

Drücken Sie die PTT-Taste des PMR's nicht während diese sich im Ladegerät befindet.

Schließen Sie die Batterien / Akkus nicht kurz und verbrennen Sie sie nicht. Entfernen Sie die Batterien / Akkus, wenn das Gerät längere Zeit nicht verwendet wird. Laden Sie im Ladegerät keine nicht aufladbaren Batterien wie Alkaline Batterien auf. Hierdurch können die Sprechfunkgeräte und das Ladegerät beschädigt werden.

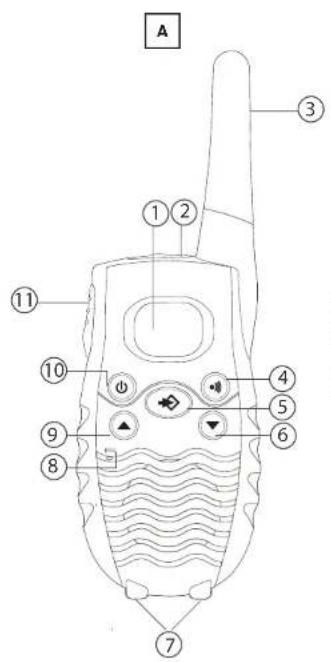

11 Beschreibung

Siehe Abbildung A auf der ausklappbaren Umschlagseite

1. LCD-Display
2. Anschlussbuchse für Kopfhörer
3. Antenne
4. Ruftaste
5. Menütaste

– Aufrufen der Menüeinstellungen

1. Nach-unten-Taste

– Verringern der Lautsprecherlautstärke
– Auswählen des vorigen Menüpunkts

1. Ladekontakte
2. Mikrofon
3. Nach-oben-Taste

– Erhöhen der Lautsprecherlautstärke
– Auswählen des nächsten Menüpunkts

1. Ein-Aus-Taste
2. Sprechtaste PTT

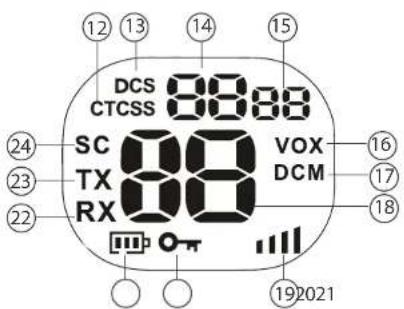

12 Informationen zum LCD-Display

Siehe Abbildung B auf der ausklappbaren Umschlagseite

1. CTCSS-Anzeige
2. DCS-Anzeige
3. CTCSS/DCS/ Stoppuhr Sekunden / Menüoptionswert
4. Stoppuhr Hundertstelwert
5. VOX-Anzeige
6. DCM-Anzeige (Dual Channel Monitor)
7. Anzeige des Kanals/Menüpunkts
8. Anzeige der Lautsprecherlautstärke
9. Tastensperre-Symbol
10. Ladeanzeige
11. RX-Symbol

– Wird beim Empfang angezeigt

1. TX-Symbol

– Wird beim Übertragen angezeigt

1. Scan-Anzeige

– Wird im Scan-Modus (Suchlauf) angezeigt

13 Betrieb des Twintalker 4810

Die Displayabbildungen in dieser Bedienungsanleitung zeigen immer nur die Teile an, die für diese Funktion oder Einstellung wichtig sind.

13.1 Ein-/Ausschalten des Geräts

Zum Einschalten:

- Halten Sie die -Taste 3 Sekunden lang gedrückt. Sie hören einen Signalton und im LCD-Display erscheint der aktuelle Kanal. Jetzt befindet man sich im "Stand By" - Modus.

Zum Ausschalten:

- Halten Sie die -Taste 3 Sekunden lang gedrückt. Sie hören einen Signalton und das LCD-Display zeigt nichts mehr an.

13.2 Ladezustandsanzeige / Anzeige schwache Batterie

Der Ladezustand wird durch die Anzahl der Quadrate im Batteriesymbol im LCD-Display angezeigt.

Wenn der Ladezustand niedrig ist, blinkt das Batteriesymbol und ein Signalton ertönt, um anzuzeigen, dass die Batterien ausgetauscht oder die Akkus aufgeladen werden müssen.

Laden Sie keinenfalls nicht aufladbare Batterien auf.

13.3 Einstellen der Lautsprecherlautstärke

• Drücken Sie die -Taste im Standby-Modus, um die Lautsprecherlautstärke zu erhöhen. Die Lautstärke wird angezeigt.
• Drücken Sie die -Taste, um die Lautsprecherlautstärke zu verringern.

13.4 Empfangen eines Signals

Das Gerät befindet sich immer im Empfangsmodus, wenn es eingeschaltet ist und nicht sendet.

Damit andere Personen Ihre Übertragung empfangen können, müssen sie denselben Kanal und CTCSS-Code oder DCS-Code eingestellt haben. (Siehe Kapitel „13.6 Wechseln des Kanals“ und „13.7 CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch)“) Entweder CTCSS oder DCS kann verwendet werden aber nie beides zu gleich.

13.5 Senden eines Signals

• Halten Sie zum Senden die PTT-Taste gedrückt. Das TX-Symbol erscheint im Display.
• Halten Sie das Gerät in einer senkrechten Position mit dem Mikrofon 10 cm vor dem Mund. Sprechen Sie in das Mikrofon.
• Lassen Sie die PTT-Taste beenden möchten. ⑪ los, wenn Sie die Durchsage

Zum Kontrollieren der Kanäle verwenden Sie die Kanalüberwachungsfunktion (siehe Kapitel „13.8 Kanalüberwachung“).

13.6 Wechseln des Kanals

• Drücken Sie die -Taste einmal.5Die aktuelle Kanalnummer blinkt im Display.
• Drücken Sie die -Taste ⑨ oder die ▼Taste, um den Kanal zu wechseln.
• Drücken Sie die PTT-Taste ⑪, um die Einstellung zu bestätigen und in den Standby-Modus zurückzukehren.

Wenn beim Einstellen 5 Sekunden lang keine Taste betätigt wird, kehrt das Gerät in den Standby-Modus zurück.

Lizenzfreien Sprechfunkgeräten, die wie der Twintalker 4810 auf dem Frequenzband 446 MHz senden, stehen 8 Funkkanäle zur Verfügung. Falls in Ihrer Nachbarschaft viele Sprechfunkgeräte im Einsatz sind, besteht die Möglichkeit, dass einige der Benutzer denselben Funkkanal verwenden.

Um zu vermeiden, dass Sie Signale von anderen Benutzern empfangen, wurden Subkanäle integriert.

Zwei Sprechfunkgeräte können nur miteinander kommunizieren, wenn sie auf demselben Funkkanal senden und genau denselben Subkanal ausgewählt haben.

Es gibt zwei Arten von Subkanälen:

Bei Verwendung von CTCSS wird ein Ton mit niedriger Frequenz (zwischen 67 und 250 Hz) zusammen mit dem Sprachsignal übertragen. Es gibt 38 verfügbare Töne, aus denen Sie einen beliebigen Ton wählen können. Aufgrund der Filterung sind diese Töne im Allgemeinen nicht zu hören, so dass sie die Kommunikation nicht stören.

DCS funktioniert ähnlich wie CTCSS, aber anstatt einen kontinuierlichen Ton einer ausgewählten Frequenz zu senden, wird dem Funksignal eine digitale Datenübertragung hinzugefügt. Dieser digitale Code wird mit einer sehr niedrigen Rate von etwa 134 Bit pro Sekunde übertragen (der Code ist 23 Bit lang). Nur Sprechfunkgeräte der jüngsten Generation unterstützen DCS. Es können 83 verfügbare DCS-Codes verwendet werden. Da ältere Modelle nur CTCSS unterstützen, empfiehlt sich die Verwendung von DCS, um zu verhindern, dass andere Benutzer bei Ihren Gesprächen mit dem Funkgerät zu hören sind.

Wenn CTCSS und DCS ausgeschaltet sind, kann man jedes Gespräch auf einem Kanal mithören.

13.7.1 CTCSS

• Drücken Sie die -Taste zweimal: „CTCSS“ und der aktuelle CTCSS-Code blinken im Display.
• Drücken Sie die -Taste oder die ⁰ -Taste, um zu einem anderen Code zu wechseln.
• Drücken Sie die PTT-Taste ⑪, um die Einstellung zu bestätigen und in den Standby-Modus zurückzukehren.

13.7.2 DCS

• Drücken Sie die -Taste dreimal: „DCS“ und der aktuelle DCS-Code blinken im Display.
• Drücken Sie die -Taste oder die ⁹ -Taste, um zu einem anderen Code zu wechseln.
• Drücken Sie die PTT-Taste ⑪, um die Einstellung zu bestätigen und in den Standby-Modus zurückzukehren.

Zum Deaktivieren von CTCSS oder DCS wählen Sie im Menü für CTCSS oder für DCS der Code „00“ aus. Nach Bestätigung wird im Menu „OF“ angezeigt.

13.8 Kanalüberwachung

Mit der Überwachungsfunktion können Sie schwächere Signale im aktuellen Kanal suchen.

• Drücken Sie die -Taste und die -Taste gleichzeitig um die Kanalüberwachung zu aktivieren.
• Drücken Sie die -Taste , um die Überwachung zu beenden.

Während der Kanalüberwachung wertet die Empfängerschaltung im Sprechfunkgerät keine CTCSS- oder DCS-Codes aus.

13.9 VOX-Auswahl

Das Sprechfunkgerät eignet sich für sprachaktivierte (VOX) Übertragung. Im VOX-Modus sendet das Sprechfunkgerät ein Signal, wenn es von Ihrer Stimme oder einem anderen Geräusch in Ihrer Umgebung aktiviert wird. Der VOX-Betrieb ist nicht empfehlenswert, wenn Sie Ihr Funkgerät in einer lauten oder windigen Umgebung benutzen möchten.

Der VOX-Modus ist nicht aktiv, wenn Sie die PTT-Taste verwenden.

• Drücken Sie die -Taste ⑤ viermal. Die aktuelle VOX-Einstellung blinkt im Display und das VOX-Symbol wird angezeigt.
• Drücken Sie die -Taste , um die VOX-Empfindlichkeit zwischen 1 und 3 einzustellen (3 ist die empfindlichste Stufe).
• Drücken Sie die -Taste, bis im Display „OF“ erscheint, um VOX auszuschalten.
• Drücken Sie die PTT-Taste, um die Einstellung zu bestätigen und in den Standby-Modus zurückzukehren.

13.10 Kanalsuchlauf

Der Kanalsuchlauf sucht in einer Endlosschleife in den Kanälen 1 bis 8 nach aktiven Signalen.

Sobald ein aktiver Kanal gefunden wird, haben Sie die Möglichkeit, den CTCSS-Code oder den DCS-Code zu suchen, den der Benutzer, der auf dem Kanal sendet, eingestellt hat.

13.10.1 Suchen nach einem aktiven Funkkanal

• Drücken Sie die -Taste fünfmaß: „SC“ und der aktuelle Kanal blinken im Display.
• Drücken Sie die -Taste oder die -Taste, um den Kanalsuchlauf zu starten.

Sobald ein aktiver Kanal gefunden wird, hört der Suchlauf auf und Sie können die Übertragung abhören.

Wenn die Übertragung auf dem gefundenen Kanal beendet wird, wird der Suchlauf automatisch fortgesetzt.

Wenn Sie die PTT-Taste ⑪ drücken, während Sie einen gefundenen Kanal abhören, kehrt das Sprechfunkgerät auf dem gefundenen Kanal in den Standby-Modus zurück.

13.10.2 Suchen nach einem CTCSS-Code

Wenn ein aktiver Kanal gefunden wird, drücken Sie die PTT-Taste ⑪, um den gefundenen aktiven Kanal auszuwählen. Nun haben Sie die Möglichkeit, nach dem vom gefundenen Benutzer verwendeten CTCSS/DCS-Code zu suchen.

• Drücken Sie die -Taste sechmal: „SC“ und „CTCSS 00“ blinken im Display für den ausgewählten Funkkanal.
• Drücken Sie die -Taste oder die -Taste, um den CTCSS-Suchlauf zu starten.

Sobald eine Übertragung auf dem Kanal stattfindet, wird der CTCSS-Code (falls verwendet) erkannt und angezeigt.

• Wenn Sie die PTT-Taste drücken, während Sie einen gefundenen CTCSS-Code abhören, kehrt das Sprechfunkgerät auf dem Kanal mit dem CTCSS-Code in den Standby-Modus zurück.
• Wenn kein CTCSS-Code erkannt wird, besteht die Möglichkeit, dass der Benutzer DCS gewählt hat. In diesem Fall können Sie nach dem DCS-Code suchen (Abschnitt 13.10.3).

13.10.3 Suchen nach einem DCS-Code

• Drücken Sie die ✦ -Taste ⑤ siebenmal: „SC“ und „DCS 00“ blinken im Display für den ausgewählten Funkkanal.
• Drücken Sie die -Taste oder die -Taste, um den DCS-Suchlauf zu starten.

Sobald eine Übertragung auf dem Kanal stattfindet, wird der DCS-Code (falls verwendet) erkannt und angezeigt.

Wenn Sie die PTT-Taste ⑪ drücken, während Sie einen gefundenen DCS-Code abhören, kehrt das Sprechfunkgerät auf dem Kanal mit dem DCS-Code in den Standby-Modus zurück.

13.11 Ruftöne

Ein Rufton weist andere darauf hin, dass Sie eine Durchsage beginnen möchten.

13.11.1 Einstellen des Ruftons

Der Twintalker 4810 verfügt über 15 Ruftöne.

• Drücken Sie die -Taste ⑤ achtmal. „CA“ wird angezeigt und der aktuelle Rufton blinkt.
• Drücken Sie die -Taste oder die -Taste, um einen anderen Rufton auszuwählen.
• Drücken Sie die PTT-Taste ⑪, um die Einstellung zu bestätigen und in den Standby-Modus zurückzukehren.

13.11.2 Senden eines Ruftons

Drücken Sie kurz die •aste . Der Rufton wird über den eingestellten Kanal gesendet.

13.12 Ein-/Ausschalten des Quittungstons

Nach dem Loslassen der Päste sendet das Gerät einen Quittungston, um das Übertragungsende zu bestätigen.

Einstellen des Quittungstons:

• Drücken Sie die → -Taste ⑤ neunmal. „rO“ wird angezeigt.
• Drücken Sie ▲ zum Aktivieren (ON) oder ▼ zum Deaktivieren (OF) des Quittungstons.
• Drücken Sie die PTT-Taste ⑪, um die Auswahl zu bestätigen und in den Standby-Modus zurückzukehren.

13.13 Ein-/Ausschalten des Tastentons

Wenn eine Taste gedrückt wird, hören Sie einen kurzen Ton. Diese Funktion gilt nicht für die -Taste oder die PTT-Taste

Einstellen des Tastentons:

• Drücken Sie zehnmal. „tO“ wird angezeigt.
• Drücken Sie ▲ zu m Aktivieren (ON) oder ▼ zum Deaktivieren (OF) des Tastentons.
• Drücken Sie die PTT-Taste ⑪, um die Auswahl zu bestätigen und in den Standby-Modus zurückzukehren.

13.14 Zweikanalsuchlauf (DCM)

Im Standby-Modus ist das Sprechfunkgerät auf einen Kanal mit CTCSS/DCS-Code eingestellt. Das Sprechfunkgerät empfängt nur Signale, die auf diesem Kanal und mit diesem CTCSS/DCS-Code übertragen werden.

Mit dem Zweikanalsuchlauf (DCM) können Sie einen zweiten Kanal mit CTCSS/DCS-Code überwachen.

• Drücken Sie die -Taste elfmal.5 „DCM OF“ blinkt im Display.
• Drücken Sie die -Taste oder die -Taste, um den Kanal zu wechseln.

- Drücken Sie die -Taste , um die Kanalauswahl zu bestätigen und zur CTCSS-Auswahl zu gelangen. (Drücken Sie die -Taste erneut, um zur DCS-Auswahl zu gelangen.)

- Drücken Sie die -Taste oder die -Taste, um 6 den CTCSS-Code oder den DCS-Code zu wechseln.

- Drücken Sie die PTT-Taste, um die Einstellung zu bestätigen und in den Standby-Modus zurückzukehren.

- Zum Deaktivieren der Funktion wählen Sie „OF“, wenn Sie den DCM-Kanal auswählen.

Bei aktivierter Zweikanalabfrage wechselt das Sprechfunkgerät abwechselnd zwischen dem Standby-Kanal + CTCSS/DCS-Code und dem Zweikanal + CTCSS/DCS hin und her.

13.15 Tastensperre

- Halten Sie die -Taste drei Sekunden lang gedrückt, um die Tastensperre zu aktivieren. Das Tastensperre-Symbol wird im LCD-Display angezeigt.

- Halten Sie die Taste -Taste erneuffür 3 Sekunden gedrückt, um die Tastensperre zu deaktivieren.

Die PTT-Taste 1 die -Taste und die -Taste funktionieren auch bei aktivierter Tastensperre.

13.16 Stoppuhrfunktion

Der Twintalker 4810 verfügt über eine Stoppuhr, die bis 59'59"99 zählt.

• Halten Sie die -Taste drei Sekunden lang gedrückt. Die Stoppuhranzeige erscheint im Display.
• Drücken Sie die -Taste , um die Stoppuhr zu starten.
• Drücken Sie die -Taste , um die Stoppuhr zu stoppen.
• Drücken Sie die -Taste, um die Stoppuhr auf Null zurückzusetzen.
• Halten Sie die -Taste drei Sekunden lang gedrückt, um die Stoppuhr zu deaktivieren.

13.17 Display-Hintergrundbeleuchtung

Drücken Sie zum Aktivieren der Hintergrundbeleuchtung des LCD-Displays eine beliebige Taste außer der PTT-Taste ⑪ oder der ••••-Taste ④. Auch die ⏻ - Taste ⑩ erzeugt kein Licht, nur beim Einschalten.

Die Displaybeleuchtung leuchtet 6 Sekunden.

14 Anschluss des Kopfhörers

Der Twintalker 4810 kann mit dem mitgelieferten Kopfhörer verwendet werden.

Zum Anschluss des Kopfhörers muss die Gummilasche ② geöffnet werden. Sie kann nicht entfernt werden, da sie mit dem Gerät verbunden ist.

Stecken Sie den Kopfhörerstecker in den Anschluss (2,5 mm Buchse). Bei Betrieb mit Headset, kann sowohl die PTT-Taste ⑪ am Gerät, als auch am Headset verwendet werden. Es ist bei Headsetbetrieb jedoch nur das Micro am Headset aktiv.

Schließen Sie keine anderen Kopfhörer an. Ihr Gerät könnte beschädigt werden.

15 Problembeseitigung

Keine Funktion Reinigen Sie die Batteriekontakte mit einem weichen Tuch.Tauschen Sie die Batterien / Akkus aus.
Keine Übertragung	Stellen Sie sicher, dass die PTT-Taste 11 vollständig gedrückt ist, bevor Sie sprechen.Prüfen Sie die Kanalaktivität und wechseln Sie auf einen anderen, wenn der aktuelle Kanal in Benutzung ist.
Kein Empfang Überprüfen Sie die Lautsprecherlautstärke.Stellen Sie sicher, dass Sie sich innerhalb desEmpfangsbereichs des Senders befinden. Ändern Sie bei Bedarf Ihre Position.
Begrenzte Reichweite und Geräusche während der Übertragung	Die Gesprächsreichweite hängt vom Gelände ab.Stahlkonstruktionen, Betongebäude oder die Benutzung in Kraftfahrzeugen haben einen negativen Einfluss auf die Reichweite.Versuchen Sie, so viele Hindernisse wie möglich zu vermeiden. Kommunizieren Sie möglichst bei ungehindertem Sichtkontakt.Ändern Sie Ihre Position.
Störungen Der Empfänger und	Sender befinden sich zu nahe aneinander. Der Mindestabstand zwischen zwei Geräten beträgt 1,5 m.

16 Technische Eigenschaften

KanäleSubcodeFrequenzReichweiteBatterien / AkkusSendeleistungModulationstypKanalabstandNetzteil Duo-Ladegerät		8CTCSS 38 / DCS 83446,00625 MHz - 446,09375 MHzBis zu 8 km (freies Gelände)4 x AAA Batterien oder 4 x AAA NiMH Akkus=< 500 mW ERPFM - F3E12,5 kHzEin: 230 V AC / 50 Hz - Aus: 9 V DC / 200 mA
Channel Frequency Chart: CT		CSS Code ChartCode Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)
Channel	Frequency (MHz)
1 446,	00625 0 Disabled 10	94,8 20 13	1,8 30 186,2
2 446,	01875 1 67,0	11 97,4	21 136,5 31 192,8
3 446,	03125 2 71,9	12 100,0	22 141,3 32 203,5
4 446,	04375 3 74,4	13 103,5	23 146,2 33 210,7
5 446,	05625 4 77,0	14 107,2	24 151,4 34 218,1
6 446,	06875 5 79,7	15 110,9	25 156,7 35 225,7
7 446,	08125 6 82,5	16 114,8	26 162,2 36 233,6
8 446,	09375 7 85,4	17 118,8	27 167,9 37 241,8
		8 88,5	18 123,0	28 173,8	38 250,3
		9 91,5	19 127,3	29 179,9

DCS Code Chart
No	DCS code	No	DCS code	No	DCS code	No	DCS code
0	Disabled	21	134	42	311	63	516
1	23	22	143	43	315	64	532
2	25	23	152	44	331	65	546
3	26	24	155	45	343	66	565
4	31	25	156	46	346	67	606
5	32	26	162	47	351	68	612
6	43	27	165	48	364	69	624
7	47	28	172	49	365	70	627
8	51	29	174	50	371	71	631
9	54	30	205	51	411	72	632
10	65	31	223	52	412	73	654
11	71	32	226	53	413	74	662
12	72	33	243	54	423	75	664
13	73	34	244	55	431	76	703
14	74	35	245	56	432	77	712
15	114	36	251	57	445	78	723
16	115	37	261	58	464	79	731
17	116	38	263	59	465	80	732
18	125	39	265	60	466	81	734
19	131	40	271	61	503	82	743
20	132	41	306	62	506	83	754

17 Kundendienstadresse und Support-Hotline

Die Kundendienstadresse finden Sie auf der im Lieferumfang enthaltenen Servicekarte oder im Internet : www.ucom.be.

18 Konformitätserklärung und Hersteller

Topcom Europe Nv.

Grauwmeer 17

3001 Heverlee

Belgien

Die Konformitätserklärung finden Sie auf der letzten Seite dieser Bedienungsanleitung.

19 Garantie

19.1 Garantiezeit

Die Geräte haben eine Garantiezeit von 36 Monaten. Die Garantiezeit beginnt an dem Tag, an dem das neue Gerät erworben wird. Die Garantie gilt nicht für normale Batterien oder wiederaufladbare Akkus (Typen AA/AAA).

Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt. Der Garantieanspruch muss durch Vorlage des Originalkaufbelegs oder einer Kopie des Kaufbelegs, aus dem das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden.

19.2 Garantieabwicklung

Ein defektes Gerät muss mit dem gültigen Kaufbeleg und einer ausgefüllten Servicekarte an ein autorisiertes Kundendienstzentrum geschickt werden. Tritt ein Gerätefehler innerhalb der Garantiezeit auf, übernimmt das Kundendienstzentrum unentgeltlich die Reparatur jedes durch einen Material- oder Herstellungsfehler aufgetretenen Defekts mittels Reparatur oder Austausch des fehlerhaften Geräts oder von Teilen des fehlerhaften Geräts. Im Falle eines Austauschs können die Farbe und das Modell von dem ursprünglich erworbenen Gerät abweichen.

Das ursprüngliche Kaufdatum legt den Beginn der Garantiezeit fest. Die Garantiezeit verlängert sich nicht, wenn das Gerät durch das zuständige Kundendienstzentrum ausgetauscht oder repariert wird.

19.3 Garantieausschlüsse

Schäden oder Defekte, die durch unsachgemäße Handhabung oder unsachgemäßen Betrieb verursacht werden, sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder -zubehör entstehen, fallen nicht unter die Garantie.

Die Garantie deckt weder Schäden durch äußere Einflüsse, wie Blitzschlag, Wasser und Feuer, noch Transportschäden ab. Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht wurde, kann keine Garantie in Anspruch genommen werden. Alle Garantieansprüche erlöschen, wenn das Gerät vom Käufer repariert, verändert oder umgebaut wurde.
