Produkttyp	Multifunktionsbackofen
Marke	FAGOR
Modell	6H-750A
Stromversorgung	Einphasig 230 V, Erdung erforderlich
Maximale Leistung	In der Anleitung nicht angegeben
Gararten	Heißluft, Turbo plus, Grill mit Umluft, Grill stark, Grill sanft, Unterhitze intensiv, Ober-/Unterhitze, Auftauen
Pyrolysefunktion	Ja, zwei Modi: P (2 Std.) für starke Verschmutzung, ECO (1 Std. 30 Min.) für mäßige Verschmutzung
Celeris-Funktion	Schnelles Vorheizen des Backofens
Timer	Ja, mit akustischem Signal
Zeitvorwahl	Ja, Programmierung der Garzeitende
Display	Digitaluhr, Anzeige von Störungen
Mitgeliefertes Zubehör	Standardblech, tiefes Blech, Standardrost, Teilauszugrost, Vollauszugrost, Teleskopschienen
Einschubebenen	5 Ebenen
Reinigung	Pyrolyse, manuelle Reinigung der Wände und herausnehmbaren Scheiben
Sicherheit	Automatische Türverriegelung bei Pyrolyse, allpolige Abschaltung erforderlich, Erdung obligatorisch
Innenbeleuchtung	Austauschbare Lampe
Auftauen	Eigener Modus bei 75°C

Häufig gestellte Fragen - 6H-750A FAGOR

Wie stelle ich die Uhrzeit am Backofen FAGOR 6H-750A ein?

Beim Einschalten blinkt die Uhr. Verwenden Sie die Tasten + und -, um die Uhrzeit einzustellen, warten Sie dann einige Sekunden oder drücken Sie die Bestätigungstaste. Nach einem Stromausfall wiederholen Sie den Vorgang.

Wie verwende ich den Timer?

Drücken Sie die Taste, bis das Timersymbol angezeigt wird. Stellen Sie die Zeit mit + und - ein, bestätigen Sie. Der Countdown beginnt. Am Ende ertönt ein akustisches Signal; drücken Sie eine beliebige Taste, um es auszuschalten.

Was ist vor der ersten Inbetriebnahme zu tun?

Heizen Sie den Backofen leer (ohne Lebensmittel) im Modus Ober-/Unterhitze auf 250°C für 30 Minuten vor. Ein Geruch oder Rauch ist normal. Lassen Sie abkühlen, dann mit einem feuchten Tuch reinigen.

Wie verwende ich die Pyrolysefunktion?

Entfernen Sie sämtliches Zubehör. Bei starker Verschmutzung wählen Sie den Modus P (2 Std.), bei mäßiger Verschmutzung den Modus ECO (1 Std. 30 Min.). Die Tür verriegelt automatisch. Warten Sie nach dem Zyklus, bis die Verriegelungsanzeige erlischt, bevor Sie öffnen.

Wie reinige ich die Türscheiben?

Lassen Sie vollständig abkühlen. Öffnen Sie die Tür und arretieren Sie sie mit den roten Anschlägen. Lösen Sie die äußere Scheibe, reinigen Sie sie sowie die inneren Scheiben, indem Sie die Gummianschläge entfernen. Bauen Sie unter Beachtung der Markierungen L und R wieder ein.

Warum heizt der Backofen nicht?

Überprüfen Sie, ob der Backofen angeschlossen ist und die Sicherung funktioniert. Erhöhen Sie die eingestellte Temperatur. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Was bedeutet die Anzeige eines 'F'?

Ein angezeigtes 'F' weist auf eine Störung des Temperatursensors hin. Nehmen Sie keine Eingriffe am Backofen vor und wenden Sie sich an den technischen Kundendienst.

Wie verwende ich die Zeitvorwahl?

Wählen Sie den Modus und die Temperatur, stellen Sie dann die Gardauer ein. Drücken Sie die Taste für die Zeitvorwahl, stellen Sie die gewünschte Endzeit mit + und - ein, bestätigen Sie. Der Backofen schaltet sich zur programmierten Zeit automatisch aus.

Welches Zubehör wird mit dem Backofen geliefert?

Der Backofen wird mit einem Standardblech, einem tiefen Blech, einem Standardrost, einem Teilauszugrost, einem Vollauszugrost und Teleskopschienen (je nach Modell) geliefert.

Wie wechsle ich die Backofenlampe?

Trennen Sie das Gerät vom Stromnetz. Ersetzen Sie die defekte Lampe durch eine neue mit denselben Eigenschaften. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung oder wenden Sie sich an den technischen Kundendienst.

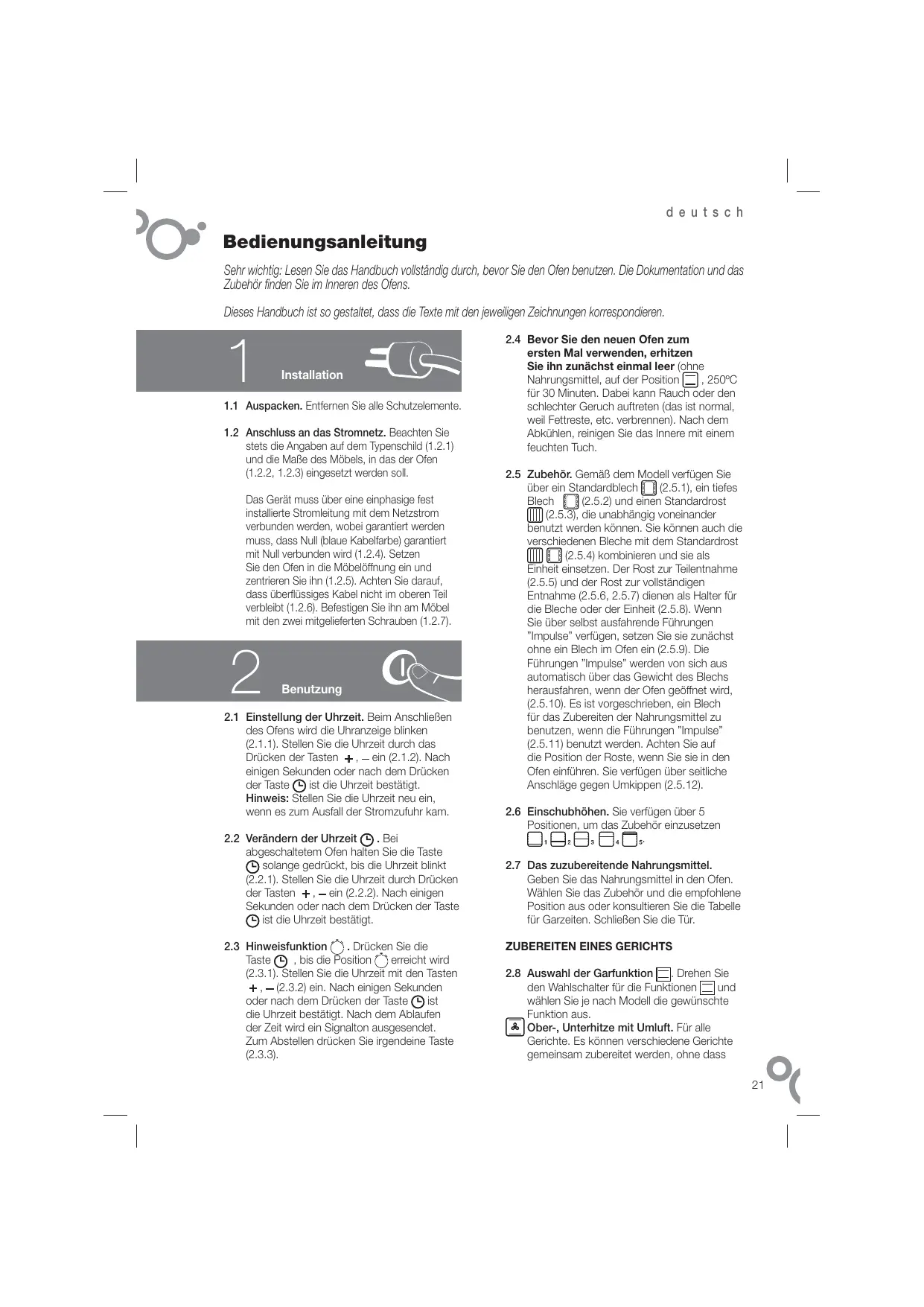

BEDIENUNGSANLEITUNG 6H-750A FAGOR

Sehr wichtig: Lesen Sie das Handbuch vollständig durch, bevor Sie den Ofen benutzen. Die Dokumentation und das Zubehör finden Sie im Inneren des Ofens.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen korrespondieren.

1

Installation

1.1 Auspacken. Entfernen Sie alle Schutzelemente. 1.2 Anschluss an das Stromnetz. Beachten Sie stets die Angaben auf dem Typenschild (1.2.1) und die Maße des Möbels, in das der Ofen (1.2.2, 1.2.3) eingesetzt werden soll.

Das Gerät muss über eine einphasige fest installierte Stromleitung mit dem Netzstrom verbunden werden, wobei garantiert werden muss, dass Null (blaue Kabelfarbe) garantiert mit Null verbunden wird (1.2.4). Setzen Sie den Ofen in die Möbelöffnung ein und zentrieren Sie ihn (1.2.5). Achten Sie darauf, dass überflüssiges Kabel nicht im oberen Teil verbleibt (1.2.6). Befestigen Sie ihn am Möbel mit den zwei mitgelieferten Schrauben (1.2.7).

2

Benutzung

2.1 Einstellung der Uhrzeit. Beim Anschließen des Ofens wird die Uhranzeige blinken (2.1.1). Stellen Sie die Uhrzeit durch das Drücken der Tasten +, - ein (2.1.2). Nach einzelnen Sekunden oder nach dem Drücken der Taste ist die Uhrzeit bestätigt. Hinweis: Stellen Sie die Uhrzeit neu ein, wenn es zum Ausfall der Stromzufuhr kam. 2.2 Verändern der Uhrzeit ⊕. Bei abgeschaltetem Ofen halten Sie die Taste ⊕ solange gedrückt, bis die Uhrzeit blinkt (2.2.1). Stellen Sie die Uhrzeit durch Drücken der Tasten +, - ein (2.2.2). Nach einigen Sekunden oder nach dem Drücken der Taste ⊕ ist die Uhrzeit bestätigt. 2.3 Hinweisfunktion ◐. Drücken Sie die Taste, bis die Position erreicht wird (2.3.1). Stellen Sie die Uhrzeit mit den Tasten +, - ein (2.3.2). Nach einigen Sekunden oder nach dem Drücken der Taste ist die Uhrzeit bestätigt. Nach dem Ablaufen der Zeit wird ein Signalton ausgesendet. Zum Abstellen drücken Sie irgendeine Taste (2.3.3).

2.4 Bevor Sie den neuen Ofen zum ersten Mal verwenden, erhitzen Sie ihn zunächst einmal leer (ohne

Nahrungsmittel, auf der Position [2], 250°C für 30 Minuten. Dabei kann Rauch oder ein schlechter Geruch auftreten (das ist normal, weil Fettreste etc. verbrennen). Nach dem Abkühlen reinigen Sie das Innere mit einem feuchten Tuch.

2.5 Zubehör. Je nach Modell verfügen Sie über ein Standardblech (2.5.1), ein tiefes Blech (2.5.2) und einen Standardrost (2.5.3), die unabhängig voneinander benutzt werden können. Sie können auch die verschiedenen Bleche mit dem Standardrost (2.5.4) kombinieren und sie als Einheit einsetzen. Der Rost zur Teilentnahme (2.5.5) und der Rost zur vollständigen Entnahme (2.5.6, 2.5.7) dienen als Halter für die Bleche oder der Einheit (2.5.8). Wenn Sie über selbst ausfahrende Führungen "Impulse" verfügen, setzen Sie zunächst ohne ein Blech im Ofen ein (2.5.9). Die Führungen "Impulse" werden von sich aus automatisch über das Gewicht des Blechs herausfahren, wenn der Ofen geöffnet wird (2.5.10). Es ist vorgeschrieben, ein Blech für das Zubereiten der Nahrungsmittel zu benutzen, wenn die Führungen "Impulse" (2.5.11) benutzt werden. Achten Sie auf die Position der Roste, wenn Sie in den Ofen gehen. Sie verfügen über seitliche Anschläge gegen Umkippen (2.5.12).

2.6 Einschubhöhen. Sie verfügen über 5 Positionen, um das Zubehör einzusetzen: □₁ □₂ □₃ □₄ □₅

2.7 Das zuzubereitende Nahrungsmittel. Geben Sie das Nahrungsmittel in den Ofen. Wählen Sie das Zubehör und die empfohlene Position aus oder konsultieren Sie die Tabelle für Garzeiten. Schließen Sie die Tür.

ZUBEREITEN EINES GERICHTS

2.8 Auswahl der Garfunktion. Drehen Sie den Wahlschalter für die Funktionen und wählen Sie je nach Modell die gewünschte Funktion aus. Ober-/Unterhitze mit Umluft. Für alle Gerichte. Es können verschiedene Gerichte gemeinsam zubereitet werden, ohne dass

sich der Geschmack oder der Geruch vermischen.

Heißluft. Die Hitze wird durch den Heizkörper am Lüfter erzeugt. Umluft mit Grill. Zum Gratinieren, wobei die Hitze gleichmäßig verteilt wird. Ideal für große Braten. Großflächengrill. Gratinieren: Nudelgerichte, Soufflés und Béchamelsauce. Kleinflächengrill. Hamburger, Toasts und Nahrungsmittel mit einer kleinen Oberfläche. Pizzastufe. Die starke Hitze von unten wird gleichmäßig verteilt und das ist ideal für Paellas, Pizzas. Ober-/Unterhitze. Brot, Kuchen, gefüllte Pasteten und magere Fleischsorten. * Auftauen. Zum Abtauen innerhalb kürzester Zeit geeignet.

2.9 Auswahl der Temperatur. Drehen Sie den Wahlschalter für die Temperatur auf die gewünschte Position. 2.10 Ausschalten des Ofens. Wenn der Kochvorgang beendet wurde, stellen Sie den Auswahlschalter und den Temperaturwahlschalter auf die Position Null (2.10.1) (2.10.2).

ZEITSCHALT-FUNKTIONEN

2.11 Auswahl der Betriebszeit. Wählen Sie eine Kochfunktion und die gewünschte Temperatur aus. Drücken Sie die Taste, bis die Position erreicht wird (2.11.1). Stellen Sie die Kochzeit über die Tasten +, - ein (2.11.2). Nach einigen Sekunden ist die Zeit bestätigt und das Abzählen beginnt (2.11.3). Nach dem Ablauf der eingestellten Zeit wird der Ofen Pieptöne aussenden. Drücken Sie eine Taste, um diese abzustellen und schalten Sie den Ofen ab. 2.12 Auswahl der Endzeit: Wählen Sie eine Kochfunktion, die Temperatur und die Kochzeit aus. Drücken Sie, bis die Position erreicht wird (2.12.1). Stellen Sie nun die Zeit über die Tasten +, - ein, zu der der Kochvorgang beendet werden soll. Nach einigen Sekunden ist diese Zeit bestätigt und der Start wird bis zu dem Zeitpunkt verzögert, damit der Kochvorgang zur eingestellten Zeit abgeschlossen wird (2.12.2). Nach dem Ablauf der Kochzeit wird der Ofen Pieptöne aussenden. Zum Abstellen drücken Sie irgendeine Taste und schalten den Ofen ab (2.12.3).

2.13 Celeris/Booster-Funktion. Für das

Vorwärmen des Ofens. Drehen Sie den Wahlschalter für die Funktionen auf die Position und geben Sie die gewünschte Temperatur ein (2.9). Der Ofen wird schnell die gewählte Temperatur erreichen. Ist sie erreicht, geben Sie das Nahrungsmittel ein und wählen Sie die Kochfunktion und die notwendige Zeit aus.

3

Wartung und Reinigung

3.1 Reinigung des Zubehörs. Es ist geeignet für die Spülmaschine. Wenn Sie es von Hand spülen, benutzen Sie ein normales Spülmittel. Weichen Sie es zuvor ein, um die Reinigung zu vereinfachen. 3.2 Reinigung durch Pyrolyse.

• Die Reinigung geschieht durch die Entfernung der Verschmutzung bei hohen Temperaturen.
• Der Rauch und die Gerüche, die darauf auftreten, werden über einen Katalysator beseitigt.
• Es muss nicht gewartet werden, bis sich im Ofen viel Fett angesammelt hat, um die Reinigung durchzuführen.
• Nach der Pyrolyse, wenn der Ofen wieder abgekühlt ist, reinigen Sie ihn mit einem feuchten Tuch, um die weiße verbleibende Asche zu entfernen.
• Bevor Sie die Pyrolyse starten, entfernen Sie alles Zubehör aus dem Ofen, auch das gesamte Kochgeschirr und die Teleskopfürungen.
• Wenn es größere Schmutzflächen durch Überlaufen gibt, beseitigen Sie diese bevor Sie die Pyrolyse starten, um zu vermeiden, dass diese in Brand geraten oder es zu einer größeren Rauchentwicklung kommt.
• Während der Pyrolyse werden die Oberflächen heißer als bei der normalen Benutzung, weshalb Sie Kinder fernhalten sollten.

Je nach Grad der Verschmutzung des Ofens können Sie zwischen zwei Arten der Pyrolyse wählen.

Pyrolyse P: Benutzen Sie diese, wenn der Grad der Verschmutzung hoch ist, die Reinigung wird etwa 2 Stunden dauern. Um sie zu starten, drehen Sie den Wahlschalter für die Funktionen auf die Position (3.2.1, 3.2.2).

Hinweis: In dieser Option ist die Reinigung über eine Pyrolyse möglich, Zubehör ist das emaillierte Blech. Positionieren Sie es auf der Stufe 2. Nehmen Sie zuvor das überschüssige angesammelte Fett ab.

Pyrolyse ECO _co : Diese Reinigung wird in 1 Stunde und 30 Minuten ausgeführt. Um sie zu starten, drehen Sie den Wahlschalter für die Funktionen auf die Position (3.2.3, 3.2.4).

Hinweis: Die Parameter für Zeit und Temperatur sind festgelegt und können nicht verändert werden.

Zu Beginn des Vorgangs wird der Ofen sehr hohe Temperaturen erreichen, weshalb die Tür zur Sicherheit blockiert ist, die Leuchtanzeige wird mit dem Symbol (3.2.5) aufleuchten. Wenn die Temperatur wieder zurückgeht, wird die Leuchtanzeige erlöschen und man kann die Tür wieder öffnen.

3.3 Reinigung der Innenwände. Nehmen Sie die seitlichen Führungen heraus, um die Fettreste oder die Asche zu beseitigen, die sich nach der Reinigung hinter ihnen befinden kann. Je nach Modell gibt es zwei Formen, wie die seitlichen Führungen gehalten werden: ohne Halter (3.3.1, 3.3.2) oder mit Halter (3.3.4, 3.3.5). Nach der Entnahme benutzen Sie ein feuchtes Tuch für die Reinigung der Seitenwände (3.3.3, 3.3.6). Bringen Sie nach der Reinigung der Ofenwände die Führungen wieder an.

Wenn der Ofen über einen Klappgrill verfügt, ziehen Sie ihn nach oben und drücken Sie, um ihn zu senken (3.3.7) und reinigen die Oberseite mit einem feuchten Tuch (3.3.8).

3.4 Reinigung des Glases.

Äußere Reinigung: Benutzen Sie ein weiches Tuch, das mit einem Glasreiniger angefeuchtet wurde.

Innere Reinigung: Wenn das Innere der Gläser verschmutzt ist, können Sie zur Reinigung abgenommen werden.

Wenn der Ofen kalt ist, öffnen Sie die Tür vollständig (3.4.1) und fixieren Sie sie mit den roten Anschlägen, die mit der roten Zubehörtüte geliefert werden (3.4.2). Führen Sie die zwei Zubehörteile ein, um das Glas über eine Hebelwirkung anzuheben (3.4.3). Nehmen Sie das Glas (3.4.4) heraus, reinigen und trocknen Sie es mit einem Tuch (3.4.5). Wenn es nötig ist, nehmen Sie die Glaseinheit in der Tür heraus. Diese Einheit kann aus einem oder zwei Gläsern bestehen, je nach Modell, mit einem schwarzen Anschlag an jeder Seite. Um sie herauszunehmen, führen Sie die Hand unter der Tür ein und ziehen Sie nach oben (3.4.6). Nach der Entnahme nehmen Sie die Anschläge zur Reinigung der Gläser ab (3.4.7).

Wenn die Gläser sauber sind (3.4.8) setzen Sie sie wieder an den Anschlägen aus Gummi ein, mit dem Haken nach oben (3.4.9) und setzen Sie die Gläser so ein, dass "L" links und "R" auf der Seite der Scharniere stehen (3.4.10). Zum Abschluss setzen Sie das verbleibende Glas so ein, dass das Wort PYROLYTIC (3.4.11) zu lesen ist. Nehmen Sie die Anschläge (3.4.12) ab und schließen Sie die Tür.

Warnungen bei der Benutzung:

• Versichern Sie sich, dass der Ofen ausgeschaltet ist.
• Bevor das Glas gelöst wird, warten Sie darauf, dass es abgekühlt ist.
• Benutzen Sie niemals Dampfreiniger.

3.5 Außere Reinigung des Ofens. Nutzen Sie keine scharfen Reiniger. Trocknen Sie ihn mit einem weichen Tuch.

Es gibt Störungen, die Sie selbst beseitigen können.

4.1 Der Ofen wird nicht heiß. Prüfen Sie, ob er angeschlossen ist oder ob die Sicherung herausgesprungen ist. Erhöhen Sie die gewählte Temperatur. 4.2 Das Licht im Inneren funktioniert nicht. Tauschen Sie das Leuchtmittel oder die Sicherung aus.

4.3 Beim Betrieb tritt Rauch aus. Senken Sie die Temperatur und/oder reinigen Sie den Ofen. 4.4 Die Reinigung über Pyrolyse wird nicht ausgeführt. Überprüfen Sie, dass die Tür richtig geschlossen ist. Fehler am System zur Blockierung oder am Temperaturfühler. Setzen Sie sich mit dem technischen Kundendienst in Verbindung. 4.5 Der Ofen gibt ein Signal ab. Die gewählte Temperatur wurde erreicht. Der Zyklus zum Backen wurde beendet. 4.6 Er gibt auch nach dem Betrieb noch Geräusche ab. Es ist normal, denn der Ventilator wird weiter betrieben, bis die Temperatur außen und innen gesenkt worden ist.

4.7 Störungsmeldungen.

F Fehler am Temperaturfühler. Führen Sie keine Arbeiten am Ofen durch. Setzen Sie sich zur Reparatur mit dem technischen Kundendienst in Verbindung.

5 Sicherheit

Die Installation des Herdes muss durch einen zuständigen Installateur durchgeführt werden, der die Anweisungen und Schemata des Herstellers befolgt. Die Elektroinstallation muss gemäß der auf dem Typenschild angegebenen Maximalleistung bemessen werden und die Steckdose mit Erdung vorschriftsgemäß sein. - Der Stromkreis, der den Herd speist, muss einen Schalter mit allpoliger Trennung mit mindestens 3 mm Kontaktöffnung aufweisen. - Wenn das Stromkabel beschädigt ist, muss es durch Ihren Kundendienst oder ähnlich qualifiziertes Personal ausgetauscht werden, damit Gefahren vermieden werden. - Stellen Sie sicher, dass das Gerät abgeschaltet ist, bevor Sie die Lampe austauschen, um mögliche Stromschläge zu vermeiden. - Verwenden Sie keine Poliermittel oder harten Metallscheuerschwämme für die Reinigung der

Herdtür, da die Fläche zerkratzt und Bruch mit Glassplittern hervorgerufen werden können.

• Halten Sie Kinder vom Herd fern. Während des Betriebs können einige der zugänglichen Bereiche heiß werden.
• Vermeiden Sie das Berühren der Heizelemente des Herds.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten geeignet, oder die über keinerlei Erfahrung oder Kenntnisse im Umgang mit diesen Geräten verfügen. Es sei denn, der Umgang erfolgt im Beisein eines für ihre Sicherheit zuständigen Verantwortlichen oder sie wurden zuvor im Umgang mit diesen Geräten unterwiesen. Kinder sollen den Herd nur unter Aufsicht verwenden, um zu verhindern, dass sie mit dem Gerät spielen.

Umwelt

Der Herd wurde unter Berücksichtigung des Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Vorheizen des Herdes nur bei Notwendigkeit (schauen Sie in der Tabelle nach). Verwenden Sie vorzugsweise Formen in dunklen Farben. Bei langen Backzeiten stellen Sie den Herd 5 oder 10 Minuten vor der vorgesehenen Zeit ab.

Handhabung von Abfallprodukten elektrischer und elektronischer Geräte.

Das Symbol weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Bringen Sie den Herd in ein Entsorgungszentrum. Die Entsorgung von Elektrohaushaltsgeräten verhindert negative Auswirkungen auf Gesundheit und Umwelt und ermöglicht das Einsparen von Energie und Ressourcen. Für weitere Informationen wenden Sie sich an die lokalen Behörden oder an die Einrichtung, in der Sie den Herd erworben haben.

Tabelle zum Garen

	Nahrungsmittel	Programm und Temperatur		Zeit	Position	Vorheizen	Zubeñor
Flüssch und Gefähr	Kalb1,5 Kg	190°C	210°C	50 - 60 min	1	nein
	Schwein1,5 Kg	150°C	180°C	85 - 95 min	2	nein
	Lamm1,2 Kg	200°C	220°C	40 - 50 min	2	nein
	Truthahn4 Kg	170°C	190°C	115 - 125 min	1	nein
	Hähnchen1,25 Kg	210°C	230°C	50 - 60 min	1	nein
Gemüse	Gebratene rotePaprika1,25 Kg	190°C	210°C	30 - 40 min	2	nein
	GefüllteTomaten4 Einheiten	200°C	220°C	15 - 19 min	2	nein
Fisch und Meeresfrüchte	GebratenerSeehecht1,5 Kg	210°C	230°C	7 - 9 min	2	ja
	Riesengarnelenim Backofen1 Kg	220°C	240°C	4 - 5 min	4	ja
	GebratenerFisch1 Kg	200°C	220°C	13 - 17 min	2	ja
	Kabeljau imBackofen1,5 Kg	210°C	220°C	7 - 9 min	2	ja
Verschiedenes	Pizza	200°C	220°C	18 - 22 min	1	ja
	Brot	200°C	220°C	18 - 22 min	2	nein
	Madeleine (kl.Biskuitgebäck)	190°C	210°C	15 - 19 min	2	ja
	Pudding	130°C	150°C	30 - 40 min	1	nein
	AbtauenAlle Arten vonNahrungsmitteln	75°C			2	nein

EIN GERICHT ZUBEREITEN

Einige Probleme können Sie selbst lösen.

4.3 Während der Zubereitung entsteht Rauch.
