BEDIENUNGSANLEITUNG PKLL 641 D2/IX/HA HOTPOINT

Bedienungsanleitung KOCHMULDE

Inhaltsverzeichnis

Bedienungsanleitung,2

Hinweise,5

Kundendienst,8

Beschreibung Ihres Gerätes, 10

Installation,47

Inbetriebsetzung und Gebrauch,52

Vorsichtsmaßregeln und Hinweise,53

Reinigung und Pflege,53

Störungen und Abhilfe,54

NL

BE

Nederlandsls

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

ZUR BEACHTUNG: Bei Gebrauch wird these Gerät und alle zugänglichen Teile sehr heißt. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kennnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu speilen. Reinigung- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführct werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser loschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEAuchtUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen halten.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

ZUR BEAuchtUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen.

NL BE

Belangrijk

Geben SieitteFolgendesan:

die Fehlerart
das Gerätemodell (Mod.)
die Modellummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

NL

BE

Service

U moet doorgeven:

Description de l'ordinateil

Vue d'ensemble

Beschreibung Ihres Gerätes

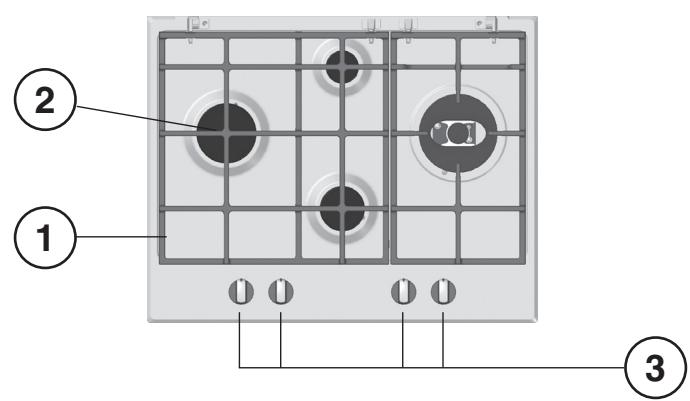

Geräteansicht

1. KOCHMULDENROSTE
2. GASBRENNER
3. Reglerknöffe für GASBRENNER
4. GASBRENNER-ZUNDKERZE

5. SICHERHEITSVORRICTUNG

6. GASBRENNER: Diese weisen unterscheidliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
   Reglerknöpf für GASBRENNER zur Regulierung der Flammie.

7. GASBRENNER-ZündKERZE: zur automatischen Zündung des gewählten Brenners.
8. SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flamine unversehens erlösen sollte und unterbricht automatisch die Gaszufuhr.

NL

BE

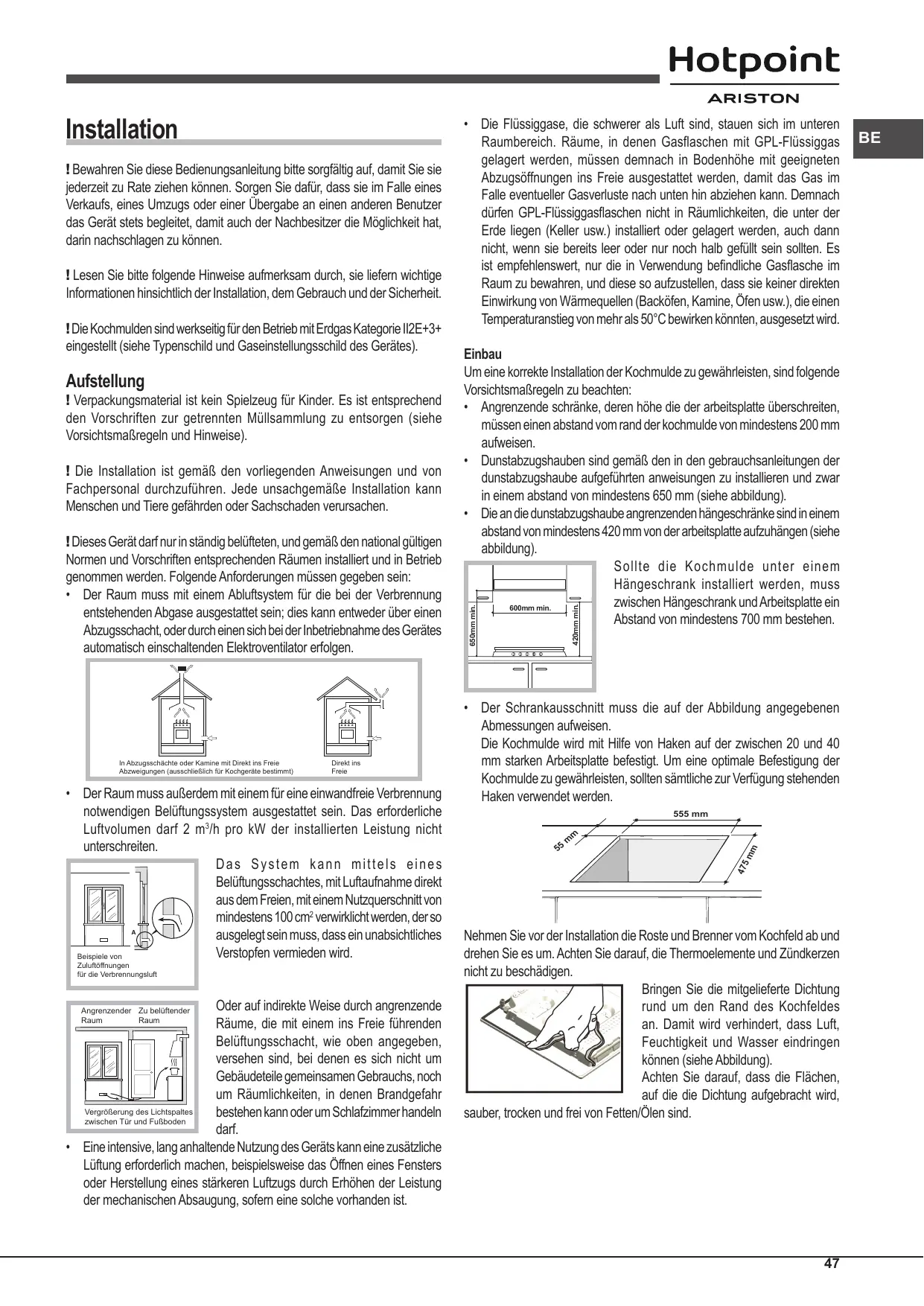

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
! Die Kochmulen sind werkseitig für den Betrieb mit Erdgas Kategorie II2E+3+ eingestellt (siehe Typenschild und Gaseinstellungsschild des Gerätes).

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jege unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Gerätarf nur in ständig belufteten, und gemäß den national gultigen Normen und Vorschriften entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein:

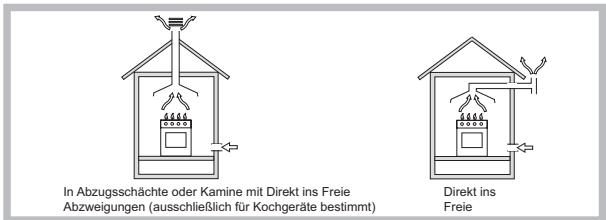

• Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belüftungssystem ausgestellt sein. Das erforderliche Luftvolumen damit 2m^3/h pro kW der installierten Leistung nicht untersuchen.

Das System kann mittels eines Belüfungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm^2 verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlafzimmer handeln darf.

• Eine intensive, lang anhaltende Nutzung des Geräts kann eine zusätzliche Luftung erforderlich machen, beispisseweise das Öffnen eines Fensters oder Herstellung eines stärkeren Luftzugs durch Erhöhen der Leistung der mechanischen Absaugung, sofern eine solche vorhanden ist.

Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsoffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unten hin abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenen. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50^ bewirken konnten, ausgesetzt wird.

Einbau

Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende schranke, deren höhe die der arbeitsplatte überschreiben, müssen einen abstand vom rand der kochmulde von mindestens 200mm aufweisen.
• Dunstabzugshauben sind gemäß den in den gebrauchsanleitungen der dunstabzugshaube aufgeführten anweisungen zu installieren und davon in einem abstand von mindestens 650 mm (siehe abbildung).
  Die an die dunstabzugshaube angrenzenden hängeschranke sind in einem abstand von mindestens 420mm von der arbeitsplatte aufzahngen (siehe abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen.

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollenn samtliche zur Verfugung stehenden Haken verwendet werden.

Nehmen Sie vor der Installation die Roste und Brenner vom Kochfeld ab und drehen Sie es um. Achten Sie daraufuf, die Thermoelemente und Zündkerzen nicht zu beschädigen.

Bringen Sie die mitgelieferte Dichtung rund um den Rand des Kochfeldes an. Damit wird verhindert, dass Luft, Feuchtigkeit und Wasser eindringen konnen (siehe Abbildung).

Achten Sie darauf, dass die Flächen, auf die die Dichtung aufgebracht wird,

sauber, trocken und frei von Fetten/Ölen sind.

Haken-Befestigungsschema

Position der Haken für Arbeitsplatten H=20mm

Position der Haken für Arbeitsplatten H=30mm

Position der Haken für Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenerside enthalten werden.

Beluftung

Um eine einwandfrei Belüfung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 ~mm verfügt (siehe Abbildungen).

Bei Installation über einem Einbaubackofen ohne Kühlsystem-Zwangsbelüftung müssen Ab- und Zuluftöffnungen vorgesehen werden, um eine geeignete Belüfung im Innern des Umbauschranks zu gewährleisten (siehe Abbildungen).

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz

ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wir die Kochmulde über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüberstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlädigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte)sicher,dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Solte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.

!Netzkel und Steckdose müssen bei installmentem Gerät weniger zugänglich sein.

!DasNetzkabeldarneichtgebogenodereingklemmtwerden.
! Das Kabel muss regelmäßig kontrolliert werden und damit durch autorisiertes Fachpersonal ausgetaucht werden (siehe Kundendienst).
! Der Hersteller leht不论是 Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sieitte die Anleitungen des Abschnitts "Anpassung an die verschiedene Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden.

Achtung! Bevor der Anschluss vorgenommen wird, ist der zum Transport angebrachte Verschlussdeckel von der Einführung des Gasschlauchs der Kochplatte zu entfern.

Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelformigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres
• oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussrück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Muss das Anschlussrück verdreht (in eine andere Richtung gedreht) werden, ist es absolut erforderlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schlauche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der Inox-Schauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gütigen inländischen Normen entsprechen.

Kontrolle auf Dichtheit

! Nach Abschluss der Installationsarbeiten überprüften Sieitte alle Anschlusses auf Dichttheit; verwenden Sie hierzu auf keine Fall eine Flamme, sondern eine Seitenlösung.

Anpassung an die verschiedene Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab undziehen die Brenner aus ihren Sitzenhereus.
2. Schrauben Sie die Düssen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düssen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düssen").
3. Setzen Sie samtliche Teile in umgekehrter Reihenfolge wieder ein.
4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestillten Gasart.

Austausch der Dünen bei Brennern mit unabhängiger "Doppelflamme"

1. Die Kochflächenroste abnehmen und die Brenner aus ihren Sitzen herausnahmen. Die Brenner bestehen aus zweieparaten Teilen (siehe Abbildungen);
2. Die Düssen unter Zuhlfenahme eines 7 mm Steckschlüssels ausschrauben. Der innere Brenner verfügt über eine Duse, der äußere Brenner dagegen über zwei (derselben Abmessung). Tauschen Sie die Düssen gegen die für die neue Gasart geeigneten Düssen (siehe Tabelle 1) aus.
3. Alle Teile in umgekehrter Reihenfolge wieder eingetzen.

• Einstellung der Brenner-Primäreluft

An den Brennern ist keine Primärelufteinstellung erforderlich.

• Minimumeinstellung
• Drehen Sie den Brenner auf Minimum;
• Ziehen Sie den Reglerknopf ab und verstellen Sie dann die inneren oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine kleine, gleichmäßige Flamme erreicht wird.

!Beim DCDR-Brenner mit einem Reglerkopf erfolgt die Einstellung über die

2 Schrauben besoin der Hahnstange (siehe Abbildung).

1. Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flammte des Brenners nicht erlischt.
2. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestalten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschaube) erhöht werden.
3. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern.
4. Bei Stufenreglerknopfen und LED-Anzeige den Reglerknopf auf Minimum stellen, dann den Knopf abnehmer und die darüber der Hahnstange befindliche Einstellschraube regulieren.

5. Einstellung der Mindestregelung des Brenners DCDR mit Stufeneinstellung und LED-Anzeige:

6. zur Einstellung des äußerten Flammenkranzes den Einstellknopf nach links bis zur Mindestposition drehen;

7. zur Einstellung des inneren Flammenkranzes den Einstellknopf nach rechts bis zur Mindestposition drehen;
8. den Einstellknopf abziehen und die darüber der Hahnstange befindliche Einstellschraube regulieren;

! Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.

! Erseten Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich).

! Soltte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EG vom 15/12/04 (elevromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/EG vom 30.11.09 und nachfolgenden Änderungen. - 2012/19/EU und nachfolgenden Änderunge.
ECODESIGN	EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU. EN 30-2-1Richtlinie

Merkmale der Brenner und Dusen (nur für Modelle 65 cm)

Tabelle 1				Erdgas					Flüssigas
Brenner	Durch-messer(mm)	Wärme-leistungkW(p.c.s.*)Reduz.	Wärme-leistungkW(p.c.s.*)Nominal	By-pass1/100(mm)	Düse1/100(mm)	Menge*(g/h)Propan	Butan	Düse1/100(mm)	Wärme-leistungkW(p.c.s.*)Nominal	Menge*(l/h)G20	Wärme-leistungkW(p.c.s.*)Nominal	Menge*(l/h)G25
Starkbrenner (R)	100	0.70	3.00	39	86	218	214	132(H3)	3.00	286	3.00	332
Reduzierter Starkbrenner (RR)	100	0.70	2.60	39	80	189	186	122(H3)	2.60	248	2.60	288
Mittelstarker Brenner (S)	75	0.40	1.65	28	64	120	118	96(Z)	1.65	157	1.65	183
Hilfsbrenner (A)	55	0.40	1.00	28	50	73	71	79(6)	1.00	95	1.00	111
Doppelflammen(DCDR Innen) (1)	36	0.30	0.90	29	44	65	64	74	0.90	86	0.90	100
Doppelflammen(1)	(DCDRInnen)	130	1.50	3.60	29	44	262	257	74	3.60	343	3.60	399
	(DCDRAußenInnen)2 Düssen				57	60x2			94x2
Versorgungs-druck		Nominale (mbar)Minimum (mbar)Maximum (mbar)				28-3020253545			201525		251530

(1) Nur für DCDR mit einem Reglerknopf
* Bie 15°C und 1013,25 mbar-Trockengas
Propangas oberer Heizwert = 50,37MJ / kg
Butan oberer Heizwert = 49,47MJ / kg
Erdgas G20 oberer Heizwert = 37,78MJ / m^3
Erdgas G25 oberer Heizwert = 32,49MJ / m^3

PKL 642 IX/HA
PKL 641 IX/HA

PKLL 641 D2/IX/HA

Inbetriebsetzung und Gebrauch

!Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme er entspricht.

Gas-Kochmulden sind mit einer Stufenregelung ausgestattet, mit der die Flamme prazise auf 5 Stufen eingestellt werden kann. Dank these Systems wird auch mit Gas-Kochmulden immer das gleiche Garergebnis für jedem Rezept erzielt, da die optimale Garstufe für das gewünschte Rezept einfach und prazise eingestellt werden kann.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfas auf folgende Einstellungen gedreht werden:

AUS

Maximum

Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprchenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heißt wird.

Es genugtathamlich, auf den Reglerknopf zu drucken und ihn dann gleichzeitig nach links zu drehen. Die hierbei erzeugten Funken bewirken die Zündung des Brenners. Nach der Zündung der Flamme ist noch ein ausreichender Druck auf den Reglerknopf beizubehalten, um die Aktivierung der Sicherheitsvorrichtung zu bewirken.

! Sollte der Brenner ungewolterweise erlösen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutesAnzüden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("●") gedreht.

Stufeneinstellung der Flamme

Der gewünschte Brenner kann mit dem Einstellknopf auf 5 verschiedene Leistungsstufen eingestellt werden.

Zum Wechseln von einer Stufe zur{nachsten, braucht nur der Knopf in die entsprchende Richtung gestellt zu werden. Ein Klickgeräusch zeigt den Wechsel von einer auf die andere Stufe an.

Die Anzeige der Stufe erfolgt mittels entsprechendem Symbol (SymboleO

und bei Kochmulen mit Display mittels LEDs (5 = max. Leistung; 1 = min. Leistung). Das System garantiert eine perfekte Einstellung der Flamme und ermöglicht so ein immer gleichbleibendes Garergebnis, da die verschiedene Leistungsstufen ganz leicht erfasst werden können.

Brenner mit "Doppelflammenkranz"*

Dieser Gasbrenner ist aus zwei konzentrischen Feuerstellen gebildet, die unabhängig voneinander, oder auch zusammen in Betrieb genommen werden können (nur bei doppeltem Einstellknopf).

Da der Brenner mit einer Sicherheitsvorrichtung ausgestellt ist, muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Sicherheitsvorrichtung, dank derer die Flamine automatisch gezündet wird und eingeschaltet bleibt, heil wird.

Einzelner Reglerknopf:

Die Flammenkranze, aus denen der Brenner gebildet ist, verfügen über einen einzigen Reglerknopf:

Zur Einschaltung beider Flammenkränze den Reglerknopf drücken und dann nach links auf das Symbol O(Max) - O(Min) drehen.

Zur Einschaltung nur des inneren Flammenkranzes den Reglerknopf drucken und dann nach rechts auf das Symbol (Max) - (Min) drehen.

Zum Wechseln zwischen einem oder beiden Flammenkranzen den Brenner ausschalten.

Zum Ausschalten des Brenners wird der Reglerknopf gedrückt und nach rechts bis zum Anschlag gedreht (auf der Position “●”).

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgenden zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgröße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Brenner	Ø Kochgeschirrdurchmesser (cm)
Starkbrenner (R)	24 - 26
Reduzierter Starkbrenner (RR)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14
Doppelflammen (DCDR Innen)	10 - 14
Doppelflammen (DCDR Außen)	24 - 26

! Einige Modelle sind mit einem Reduzierung bestückt. Verwenden Sie diesen nur für den internen Doppelflammenkranz-Brenner (DCDRinnen), wenn Kochgeschirr mit einem Durchmesser von weniger als 12 cm darauf gestellt wird.

Zur Erkennung des Brennertyps verweisen wir auf die im Abschnitt „Eigenschaften der Brenner und Düsen" befindlichen Abbildungen.

• Um die hochstmögliche Stabilität zu gewährleisten muss sichergestellt werden, dass die Kochgefäß-Aufnahmen richtig positioniert sind und dass jeder Gesäß sich zentral über dem Brenner befindet.
• Sicherstellen, dass die Griffe der Kochgefäße mit einer der Auflagestangen der Kochgefäß-Aufnahme gefluchtet ist.
  Die Griffe der Kochgefaße so positionieren, dass sie nicht über den vorderen Rand des Kochfelds hinausragen.

Die veränderliche Stabilität eines Topfs ist mein vom Topf selbst abhängig (bzw. davon, wie er während des Gebrauchs aufgestellt wird). In einwandfreiem Gleichgewicht zentral über dem Brenner stehende Töpfe mit flachem Boden und mit einer der Leisten des Gitters gefluchteten

Griffen bietet zweifellos die hochste Stabilität.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäß Belüfung um einen einwandfreiien Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
  Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittem und Unwetten aussusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fußen und auch nicht, wenn Sie barfuß sind.
  Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäß, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
  Die zur Belüfung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissem Sie sich stets, dass sich die Reglerknöppe auf der Position “●”/“○” befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöffe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch frei sind.
• Lassen Sie die Elektroplatteitte nicht eingeschaltet, wenn kein Kochgeschirr daraufeth.
• Gebrauchen SieittekeinunstabilesoderverformtesKochgeschirr.
  Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder)durfenichtmit demGeratspielern.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

Kochen Sie ihre Nahrung in Töpfen und Pfaffen mit passend geschlossenen Deckeln und verwenden Sie möglichst weniger Wasser. Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch.
- Verwenden Sie möglichst flache Töfe und Pfannen.
- Falls Sie etwas kochen, dass eine langere Zeit besteht, ist es angebracht wenn Sie ein Schnellkochtopfen benutzen, welche zweimal sochnell ist und ein drittel der Energie spart.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Kochfeld-oberfläche reinigen

• Alle Bauteile aus Emaiie und Glas sind mit warmem Wasser und Neutralreiniger zu reinigen.
• Edelstahloberflächen können durch kalkhaltiges Wasser oder aggressive Reinigungsmittel verschmutzt werden, wenn diese zu lang miteinander in Kontakt sind. Jegliche verschütteten Lebensmittel (Wasser, Soße, Kaffee usw.)[M] M n ^ 出 vor dem Antrocknen entfert werden.
• Reinigen Sie diese mit warmem Wasser und Neutralreiniger und trocknen Sie sie anschließend mit einem weichen Lappen oder Fensterleder ab. Entfernen Sie eingetrocknete Verschmutzungen mit besonderen Reinigem für Edelstahloberflächen.
• Reinigen Sie Edelstahl nur mit einem weichen Lappen oder Schwamm.
• Verwenden Sie keine Scheuermittel oder korrosiven Produkte, Reinigungsmittel auf Chlorbasis oder Topfreiniger.
• Verwenden Sie keine Dampfreiniger.
• Verwenden Sie keine entflammbaren Produkte.
• Belassen Sie keine säure- oder laugenhaltige Substanzen, wie z. B. Essig, Senf, Salz, Zucker oder Zitronensaat, auf dem Kochfeld.

Kochfeldteile reinigen

• Reinigen Bauteile aus Emaiille und Glas nur mit einem weichen Lappen oder Schwamm.
• Gitter, Brennerdeckel und Gasbrenner können zur Reinigung ausgebau werden.
• Reinigen Sie diese von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel. Entfernen Sie damit jegliche Lebensmittelrechte und prüfen Sie, ob Brenneröffnungen verstopt sind.

• Absprülen und abtrocknen.

• Bauen Sie die Gasbrenner und Brennerdeckel wieder korrekt in die entspruchenden Gehäuse ein.

• Stellen Sie beim Ersetzen der Gitter sichere, dass der Topfständerbereich mit dem Gasbrenner ausgerichtet ist.
• Bei Modellen mit elektrischen Zündsteckern und Sicherheitsvorrichtung muss das Steckerende sorgfältig gereinigt werden, um eine korrekte Funktion saferzustellen. Prufen Sie diese Bauteile halten und reinigen Sie sie ggf. mit einem feuchten Lappen. Festgebackene Speisereste müssen mit einem Zahnstocher oder einer Nadel entfern werden.

! Um eine Beschädigung der elektrischen Zündvorrichtung zu vermeiden, verwenden Sie diese nicht, wenn die Gasbrenner sich nicht in deren Gehäuse befinden.

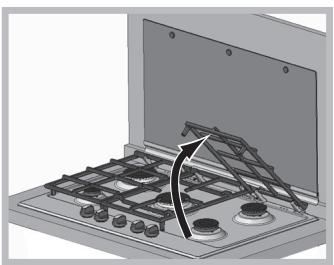

! Zur Reinigung der Fläche brauchen die Kochfeldroste nicht abgenommen zu werden. Dank des Halterungssystems konnen die Kochfeldroste einfach hochgehoben und gehalten oder bis zu einer rückseitigen Halterung gedreht werden.

Achten Sie darauf, die bereits Roste nicht auf der Glasabdeckung (wenn vorhanden) abzustellen, damit die Schutzgummis auf dem Glas nicht beschädigt werden.

Wartung der Gashähne

Im Laufe der Zeit konnte der Gashahn blockieren oder sich nur schwer drehen halten. In einem solchen Fall ist der Hahn auszutauschen.

! Diese Arbeitarf nur durch einen vom Hersteller anerkannten Techniker durchgefuhrt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollenen eine Kontrollen vorab durchgefuhrt werden. Vergewissem Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufahr Ihr Anlage besteht, vor allem, ob der Gashauptthahn auch aufgedreht wurde.

Der Brenner zündet bzw. halt die Flamme nicht.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstoptf sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
  Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• der Reglerkopf auch bis zum Anschlag durchgehrückt wurde;
• der Reglerknopf lange genug gedrück wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglich;
• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstoptf sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.
Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen verstopf sind;
  Durchzug in Kochmuldennähe besteht;
  das Minimum korrekt eingestellt ist.

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

der Topboden auch vollständig eben ist;
- der Topf auch genau auf die Brennermitte gestellt wurde;
- die Kochmuldenroste vertauscht wurden.

Het installeren
