MANUALE UTENTE PKLL 641 D2/IX/HA HOTPOINT

Istruzioni per l'uso

PIANO

Sommario

Instruzioni per l'uso,1

Avertenze,3

Assistenza,7

Descrizione dell'apparecchio,9

Installazione, 11

Avvioutilizzo,15

Precauzioni e consigli, 15

Manutenzione e cura,16

Anomalie erimedi,17

ES

Espanol

ATTENZIONE: Questo appearecchio e le sue parti accessibili diventano molto caldi durante l'uso. Bisognà fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente appearecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii cui po secco pericoloso e cui provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, pensi bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Elimare eventuali liquidi presenti sul coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica alla caldi.

L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

ATTENZIONE: l'uso di protezioni del piano inappropriate cui cause incidenti.

GB

Warnings

• il tipo di anomalia
• ilmodelledella macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Aristol che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cífra protege il cliente da agli imprevimento riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisito il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

l'intervento entro 48 ore alla chiamata;
- il contributo per spese di trasferta del Tecnico (diritto di chiamata);
la manodopera;
- le parti di ricambio originali;
- il trasporto dell'elettrodomestico non riparabile in loco.
Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il situ www.aristonchannel.com.

GB

Assistance

Communicating:

Descrizione dell'apparecchio

Vista d'insieme

1. Grijlie di appoggio per RECIPIENTI DI COTTURA
2. BRUCIATORI GAS
3. Manopole di lavoro dei BRUCIATORI GAS
4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

6. BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.

7. Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma.
   Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
8. DISPOSITIVO DI SICUREZZA in caso di spagnimento accidentale della fiamma, interrompe l'uscita del gas.

GB

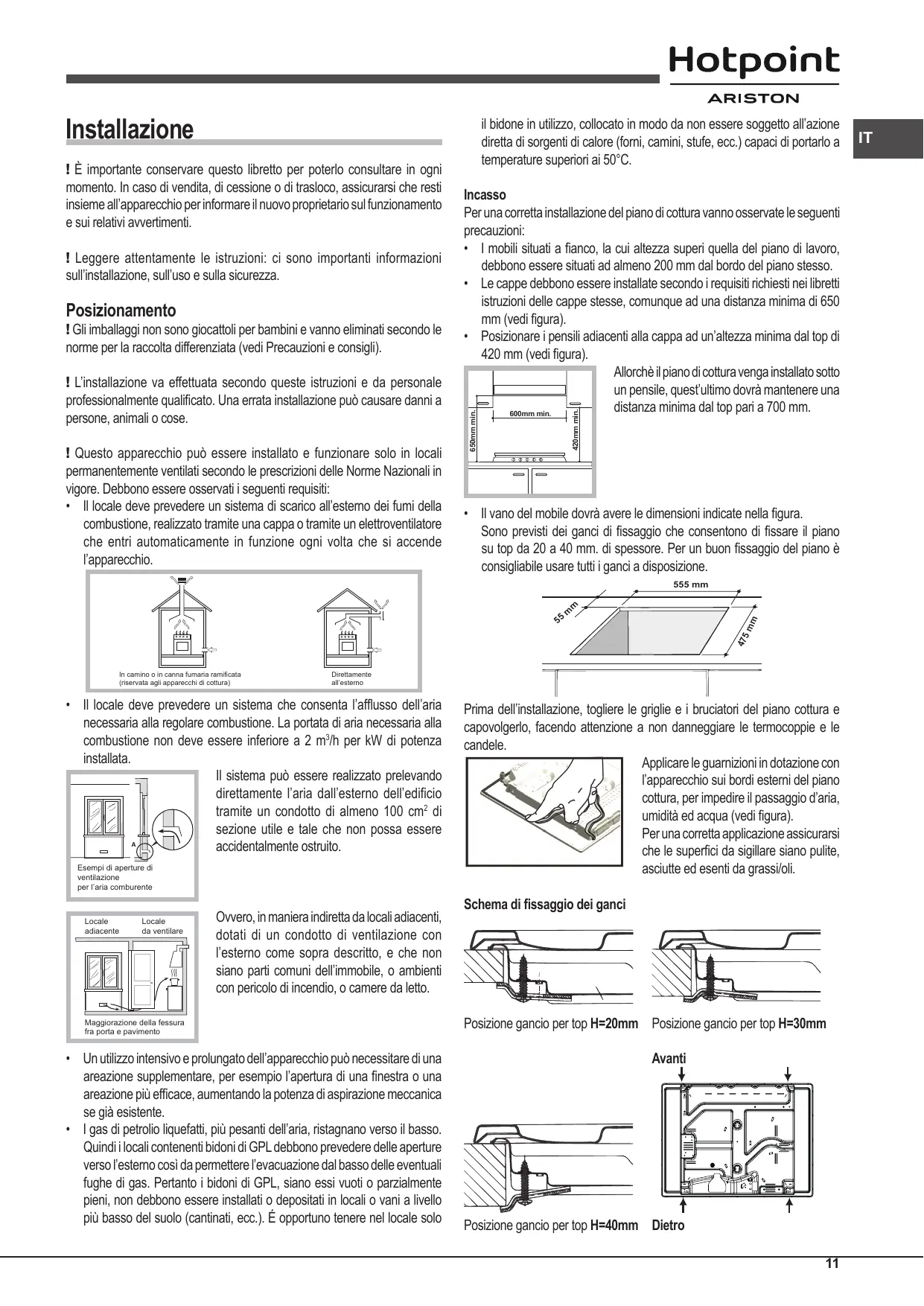

! è importante conservare quello libretto per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono gioicattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persona, animali o cose.
! Questo apparentecchio più essere installato e funzionare solo in locali permanentemente ventilati seconde le prescrizioni delle Norme Nazionali in vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzatotramiteuna cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Ilsystemapoessere realizzato prelevando direttamente l'aria dall'esterno dell'edificiotramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descripto, e che non siano parti comuni dell'immobile, o ambienti con pericolò di incendio, o camere da fatto.

• Un utilizzo intensivo e prolongato dell'apparecchio può necessitar de una areazione supplementare, per esempio l'apertura da una finestra o una areazione più efficace, augmentando la potenza di aspirazione meccanica se gli èssistente.
  I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'évacuatione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo

il bidone in utilizzato, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Incasso

Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200~mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm (vedi figura).
• Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

Prima dell'installazione, togliere le griglie e i brucatori del piano cottura e capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le candele.

Applicare le guarnizioni in dotazione con l'apparecchio sui bordi esterni del piano cottura, per impedire il passaggio d'aria, umidità ed acqua (vedi figura).

Per una corretta applicazione assicurarsi che le superfici da sigillare siano pulite, asciutte ed esenti da grassi/oli.

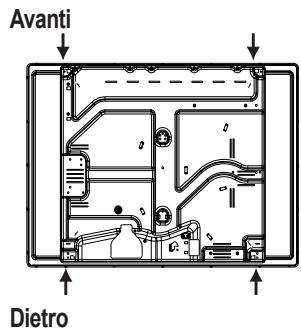

Schema di fissaggio dei ganci

Posizione gancio per top H = 20mm

Posizione gancio per top H = 30mm

Posizione gancio per top H=40mm

! Usare i ganci contentui nella "confezione accessori"
- Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inseire un pannello di legno come isolamento. Esso dovrá essere posizionato ad una distance minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installmente sopra un fosso da incasso alla ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisisti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn dove essere realizzato separamente, sua per ragioni di sicurezza elettrica che per facilitare l'eventuale estrabilità del forn.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico individato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrogatto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsableile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuire l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;

• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche;

• la presa sia compatible con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.
  ! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
  ! Il cavo non deve subire piegature o compressioni.
  ! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
  ! L'azienda declina agli responsabilità qualora QUESTe norme non vengano rispecttate.

Collegamento gas

Il collegamento dell'apprecchio alla tubazione o alla bombola del gas dovrè essere effettuato come prescritto delle Norme Nazionali in vigore, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Attenzione! Prima del collegamento rimuovere il tappo dal tubo di collegamento del gas.

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulta necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrada del gas all'apparecchio è filetatto 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga aicontutto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Nome Nazionali in vigore.

Controllo Tenuta

! Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il qualeesso è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti operazioni:

1. Togliere le griglie del piano e sfilare i brucatori dallo loro sedi.

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituurli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei brucitori ed ugelli").

3. Rimontare le parti eseguendo all'inverso le operazioni.
4. Al termine dell'operazione, sostituite la vecchia etichetta taratura con quale corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore a "doppie flamme" independenti

1. Togliere le griglie e sfilare i brucitori dallo loro sedi. Il bruciatore è composto da due parti分开 (vedi figure);
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1).
3. Rimettere in posizione tutti i componenti seguito le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione aria primaria dei brucitori
I brucitori non necessitano di nessuna regolazione dell'aria primaria.
Regolazione minimi
1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di bianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

! Nel caso del bruciatore DCDR monocommando, la regolazione va eseguita sulle 2 viti poste di fianco all'astina del rubinetto (vedi figura).

1. Verificare che ruotando rapidamente la manopola alla posizione di massimo a quella di minimo non si abbiano spegnimenti dei brucitori.
2. Negli apparente provasti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo;aumentare la portata dei minimi stessi agenda sulla vite di regolazione.
3. Effettuata la regolazione, ripristate i sigilli posti sui by-pass con ceralacco o materiali equivalenti.
4. Nel caso di manopole con regolazione discrete e visualizzazione a led posizionare la manopola in posizione di minino poi togliere la manopola ed agire la sulla vite di regolazione posta di fianco all'astina di rubinetto.
5. Regolazione dei minimi del bruciatore DCDR con regolazione discrete e visualizzazione a led:

per la regolazione della corona esterna ruotare la manopola in senso antiorario sino alla posizione di minimò;
per la regolazione del minimo della corona interna ruotare la manopola in senso orario fino alla posizione di minino;

• togliere la manopola ed-agire sulla vite di regolazione posta di fianco all'astina del rubinetto.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

! Al termine dell'operazione sostituire la vecchia etichetta di taratura conQLIa corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato via diversa (o variable) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (seconde le Norme Nazionali in vigore).

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: - 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CE del 30/11/09 (Gas) e successive modificazioni. - 2012/19/UE e successive modificazioni.
ECODESIGN	Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 30-2-1

Caratteristiche dei bruciatori ed ugelli (solo per modelli 65~cm

Tabella 1				Gas liquido					Gas naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*) Ridotta	Potenza termica kW (p.c.s.*) Nominale	By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata* (g/h)		Potenza termica kW (p.c.s.*) Nominale	Ugello 1/100 (mm)	Portata* (l/h)
						***	**
Rapidò (R)	100	0.70	3.00	39	86	218	214	3.00	132(H3)	286
Rapidò ridotto (RR)	100	0.70	2.60	39	80	189	186	2.60	122(H3)	248
Semi Rapido (S)	75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Ausiliario (A)	55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Doppie Fiamme (DCDR interno) (1)	36	0.30	0.90	29	44	65	64	0.90	74	86
Doppie fiamme (1)	(DCDR interno)	130	1.50	3.60	29	44	262	257	3.60	74
	(DCDR 2 ugelli per esterno)				57	60x2				94x2
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-30	37		20
						20	25		17
						35	45		25

(1) Solo per DCDR monocomando
A 15°C e 1013,25 mbar-gas secco
Propano P.C.S. = 50.37 MJ/Kg
** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m³

PKL 642 IX/HA
PKL 641 IX/HA

PKLL 641 D2/IX/HA

Avvio e utilizzato

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

I piani cottura gas sono dotati di regolazione discrete della potenza, che consentirà di regolare con precisione la fiamma su ben 5 livelli differenti. Grazie a questosystemaanche con i piani gas sareapproxiblo ottenere sempre gli stessi risultati per ogni ricetta, in quantasar più simplice e precise l'individuzione del livello di potenza ottimale per il tipo di cottura prescelto.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento Massimo Minimo

Per accendere uno dei brucitori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola correspondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il disposativo che mantiene automaticamente accesa la fiamma.

Nei modeli dotati di candelà di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corpondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al significolo "●").

Regolazione discrete della fiamma

Il bruciatore prescelto più essere regolato,attraverso la manopola, su 5 diversi livelli di potenza.

Per passare da un livello all'altro è sufficiente ruotare la manopola verso il livello prescelto. Uno scatto/click avverte del passaggio da un livello all'altro.

La visualizzazione del livello selezionato avvienetramite il symbolo correspondente

(simboli OII.0) e sui piani dotati di display

attraverso l'accensione dei LED (5 = max potenza; 1= min potenza). Ilsystema garantisce una perfetta regolazione della fiamma e permette diottenero lo stesso risultato di cottura, individuando più facilemente il livello di potenza desiderato.

Il bruciatore a "doppie fiamme"**

Questo bruciatore a gas è formato da due fuochi concentrici, che possono funzionare insieme o in modo independente (solo nel caso del doppio dato).

Poiché il bruciatore è dotato di dispositivo di sicurezza, è necessario Maintainere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Mono Comando:

Le corone che compongono il bruciatore hanno una manopola di lavoro.

Per accendere entramble le corone contemporaneamente premere e ruotare la manopola in senso antiorario in corrispondenza del symbolo 0 () - 0 () .

Per passare alla sola corona interna premere e ruotare la manopola in senso orario in corrispondenza del simbolo (max) - (min).

Per passare da una modalità all'altra occorre spagnere il bruciatore.

Per spegnere il bruciatore occorre premere e ruotare la manopola in senso orario fino all'arresto (correspondente al significo "●").

Consigli pratici per l'uso dei bruciatori

Al fine di ottener il massimo rendimento è utile ricordare quando segue:

Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
Utilizzare sempre recipienti a fondo piatto e con copercchio.
- Al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Rapido Ridotto (RR)	24 - 26
Semi Rapido (S)	16 - 20
Auxiliario (A)	10 - 14
Doppie Fiamme (DCDR interno)	10 - 14
Doppie Fiamme (DCDR esterno)	24 - 26

! Sui modelli dotati di griglietta di riduzione, quest'ultima dovrà essere utilizzata solo per il bruciatore Doppie Fiamme interno (DCDR interno), quando si utilizzato dei recipienti di diametro inferiore a 12 cm.

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei brucatori ed ugelli".

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglier siano montate in modo corretto e che agli recipiente sia concentrato sul bruciatore.
• Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.
• Le maniglie delle pentole devono essere posizzionate in modo da non sporgere altre il bordo anteriore del piano di cottura.

L'aspetto più variable in termini di stabilità delle pentole può essere spesso la pentola stessa (o il suo posizionamento durante l'uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizzionate in linea con una delle razze della griglia offrono oviamente la

massima stabilità.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

• Presente solo in alcuni modelli.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installmente siano rispettati i requisiti richiesti nel paragrafo relativivo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e seconde le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quando pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde delorno.
  Non ostruire le aperture di ventilazione e di smaltimento di calorie.
  Assicurarsi sempre che le manopole siano nella posizione “ ”/“○” quando l'apparecchio non è'utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina nella rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
  Assicurarsi che i manici delle pentole siano sempre rivolti versusl'intermedel piano cottura per evitare che vengano urtati accidentalmente.
• Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica alla caldi.
  Non lasciare accesa la piatra elettrica pentole.
  Nonutilizzare pentole instabiliodeformate.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarià con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto struzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di commando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
  La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAEE), precede che gli elettro-d-mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente siouldo consegnare il RAEE al negotiante, che è tenuto a ritirarlo Gratisutamente; i RAEE di "piccolissime dimensioni" (nessun dato sulla 25~cm ) possono essere consegnati Gratisutamente ai negotziantianche se non si acquista

nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare rispectare l'ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare senza coperchio aumento notevolmente il consumo in termini di energia.
• Usare pentole e padelle piatte.
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Manutenzione e cura

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente neutro.
• L'acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superfici in acciaio inox, se rimangono aicontatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffe, ecc.) prima che si secchino.
• Pulire con acqua calda e detergente neutro, quindi asciuagare con un panno morbido o una pelle di daino. In caso di sporco dificile, usare esclusivamente detergenti indicati per le superfici in acciaio inox.
• Pulire le superfici in acciaio inox solo con un panno morbido o una spugna.
• Non utilizzato prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.
  Nonutilizzare pulitrici a getto di vapore.
  Nonutilizzare prodotti infiammabili.
• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

Pulizia dei componenti del piano

• Pulire le parti smaltate e in vetro solo con un panno morbido o una spugna.
  Le griglie, i cappellotti e i brucatori sono rimovibili per facilitarne la pulizia.
• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura di eliminare eventuali incrostazioni e controllingo che nessuna delle aperture del bruciatore sia otturata.
  Sciacquare asciugare.
• Rimontare correttamente brucitori e cappellotti nelle rispettive sedi.
• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle pentole, via allineata con il bruciatore.
• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un'accurata pulizia della parte terminale della candelina per assicurame il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido. Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

! Per evitare danni all'accensione elettrica, non utilizzarla quando i brucatori non sono nella loro sede.

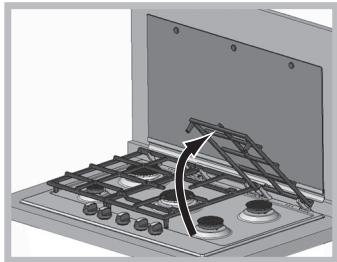

! Per pulire la superficie del piano non è necessario rimuovere la grigie. Grazie alsystema di supporto è sufficiente sollevare le grigie e sostenerle o ruotarle fino a poggiarle ad un supporto posteriori.

Attenzione a non poggiare le griglie calde sul coperchio in vetro (se presente) onde evitare che i gommini sul vetro si danneggino.

Manutenzione rubinetti gas

Con il tempo cui verificarsi il caso di un rubinetto che si blocchi o presenti difficultà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruii i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositorio di sicurezza.
- Sono ostruii i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostritti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
  La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

Il fondo del recipiente è perfettamente piano.
Il recipiente è centrato sul bruciatore o sulla piatra elettrica.
- Le griglie sono state invertite.

Installation
