PLL-Uhrenradio mit zwei Weckzeiten

BEDIENUNGSANLEITUNG
Bitte lesen Sie diese Betriebsanleitung vor Gebrauch des Produktes sorgfältig durch und bewahren Sie sie anschließend zu Nachschlagezwecken auf.

VORSICHT STROMSTOSSGEFAHR NICHT ÖFFNEN

ACHTUNG: UM STROMSTÖSSE ZU VERMEIDEN, DARF DAS GEHÄUSE NICHT GEÖFFNET WERDEN. IM INNEREN DES GERÄTES BEFINDEN SICH KEINE TEILE, DIE VON ENDNUTZERN REPARIERT WERDEN KÖNNEN. BITTE WENDEN SIE SICH AN QUALIFIZIERTES FACHPERSONAL.

Der Blitz mit Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf das Vorhandensein von nicht isolierter, gefährlicher Spannung im Gehäuse des Produktes hin. Diese Spannung ist von derartiger Stärke, dass sie eine Stromstoßgefahr für Personen darstellen kann.

Das Ausrufezeichen in einem gleichseitigen Dreieck weist den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanweisungen in der Gerätedokumentation hin.
WARNUNG:
- ZUR VERMEIDUNG VON BRAND- ODER STROMSTOSSGEFAHR SOLLTE DAS GERÄT VON REGEN UND FEUCHTIGKEIT FERNGEHALTEN WERDEN.
- Um Beschädigungen zu vermeiden, sollte die Schutzhaube nicht gewaltsam über den Widerstand hinaus geöffnet werden.
VORSICHT!

Unsichtbarer Laserstrahl bei Öffnung des Gerätes und bei Überwindung der Sicherheitssperren. Vermeiden sie Kontakt mit dem Laserstrahl.
Auspacken und Aufbau
Bei ersten Einschalten des Gerätes wird die automatische Update-Funktion nach 3 Minuten einen automatischen Sendersuchlauf starten. Das Display zeigt die Frequenzen und die Senderspeichernummern an.

Nachdem dies beendet ist, sind bis zu 20 Sender im Senderspeicher gespeichert.
Allgemeiner Betrieb
1) FM-Radio mit Digital Tuning System (DTS)
2) LCD-Negativdisplay mit blauer Hintergrundbeleuchtung und Helligkeitsregelung
3) 12/24-Stunden-Anzeige je nach Einstellung
4) Wahlweise Radio oder Signalton als Wecksignal
5) Wecksignal mit steigender Lautstärke (von der niedrigsten bis zur höchsten Stufe)
6) Senderspeicher für 20 Sender
7) Automatische/manuelle Senderwahl
8) Automatische Senderspeicherung
9) Automatischer Dimmer-Timer

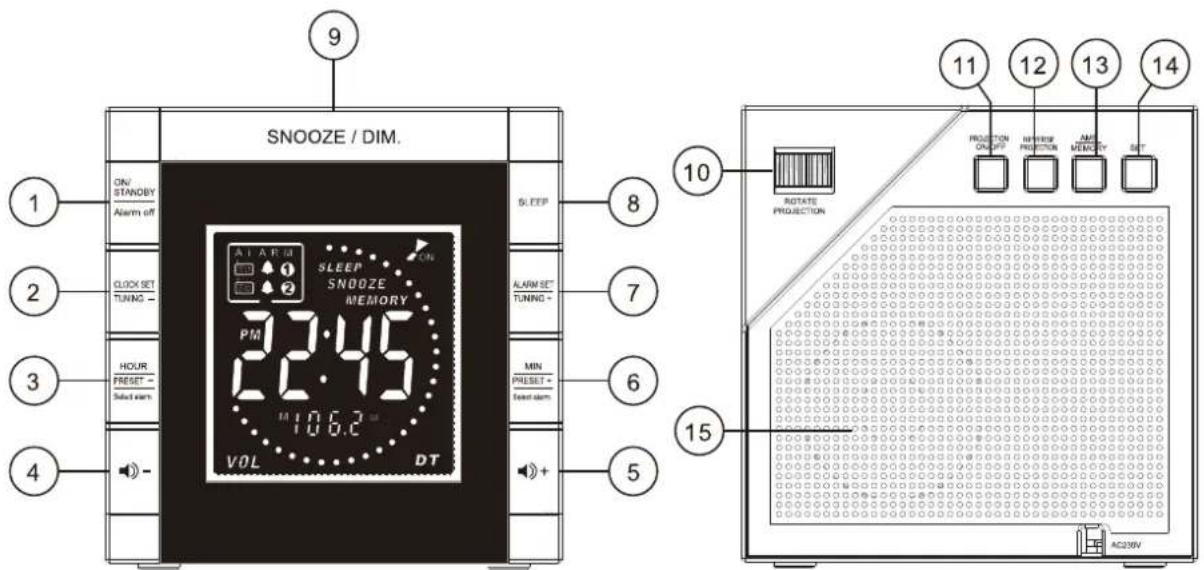

Erläuterung der Tasten:
1) Radio ein/Standby/Wecker aus
2) Uhrzeiteinstellung/Senderwahl-Taste
3) Einstellung der Stunde/ Senderspeicher - /Weckzeit auswählen
4) Lautstärkenregler “-“
5) Lautstärkenregler “+”
6) Einstellung der Minute /Senderspeicher +/ Weckzeit auswählen
7) Weckzeiteinstellung / Senderwahl +
8) Sleep-Taste (Einschlaffunktion)
9) Snooze-Taste (Schlummerfunktion) / Helligkeit der Hintergrundbeleuchtung
10) Änderung des Projektionswinkels
11) Projektion ein/aus
12) Projektion seitenverkehrt anzeigen
13) Senderspeicher / AMS-Taste (Automatische Speichersuche)
14) EINSTELLEN : Funktionseinstellung – Datum, 12/24-Stundenanzeige, Dimmer-Timer ("DT")
15) Lautsprecher
1. Einstellung der Uhrzeit
- Betätigen Sie im Standby-Modus 3 Sekunden lang die [2]-Taste. Die Hauptziffern blinken auf und zeigen 0:00 an.
- Nehmen Sie die Uhrzeiteinstellung ("Time") vor, indem Sie die [3]-Taste zur Einstellung der Stunde bzw. die [6]-Taste zur Einstellung der Minute betätigen.
- Betätigen Sie nochmals die [2]-Taste, um die Uhrzeiteingabe zu bestätigen. Das Gerät zeigt daraufhin die Uhrzeit an, wobei der Punkt alle zwei Sekunden blinkt.
2. Einstellung des Datums
Betätigen Sie im Standby-Modus die [14]-Taste auf der Rückseite. Die Hauptziffern blinken auf und zeigen 0.00 an.
- Betätigen Sie die [14]-Taste. Das Kalenderjahr ("Year") blinkt auf. Nehmen Sie die Einstellung mithilfe der [4]- / [5]-Tasten vor (z. B. 2014, 2014...etc.).
- Nach Einstellung des Jahres betätigen Sie die [14]-Taste erneut. Der Kalendermonat ("Month") blinkt auf. Nehmen sie die Einstellung mithilfe der [4]- / [5]-Tasten ein (z. B. 1, 2,...,12).
- Nach Einstellung des Monats betätigen Sie die [14]-Taste erneut. Der Kalendertag ("Day") blinkt auf. Nehmen Sie die Einstellung mithilfe der [4]- / [5]-Tasten vor (z. B. d01, d02, d03.....d031).
- Wenn 15 Sekunden lang keine Eingabe erfolgt, wird das Datum automatisch eingestellt und bestätigt.
3. Einstellung des Uhrzeitformats
- Betätigen Sie die [14]-Taste und halten Sie sie gedrückt, bis das Jahr aufblinkt.
- Betätigen Sie die [14]-Taste 3 weitere Male.
- "12/24H" blinkt nun auf. Stellen Sie das Uhrzeitformat ein:
• 12H (12-Stunden-Anzeige) : [5]-Taste
• 24H (24-Stunden-Anzeige) : [4]-Taste] . - Wenn 15 Sekunden lang keine Eingabe erfolgt, wird das Datum automatisch eingestellt und bestätigt.
4. Einstellung des Dimmer-Timers ("DT")
Um Energie zu sparen, kann die Hintergrundbeleuchtung des Displays zu einer voreingestellten Zeit (während der Nachtstunden, von 23:00 bis 06:00 Uhr) abgeschwächt werden.
Die Einstellung verläuft wie folgt:
- Betätigen Sie die [14]-Taste und halten Sie sie 15 Sekunden lang gedrückt, bis das Jahr aufblinkt. Betätigen Sie die [14]-Taste 4 weitere Male.
• Die Anzeige "DT" blinkt auf. - Betätigen Sie die [5]-Taste, um den Dimmer-Timer zu aktivieren. Die Anzeige "DT" erscheint auf dem Display. Bei aktiviertem Dimmer-Timer (DM) wird die Hintergrundbeleuchtung nachts (von 23:00 bis 06:00 Uhr) automatisch abgeschwächt.
- Betätigen Sie die [4]-Taste, um den Dimmer-Timer zu deaktivieren. Die Anzeige "DT" wird aus dem Display verschwinden und die Hintergrundbeleuchtung wird während der Nachtstunden normal eingeschaltet bleiben.
5. Einstellung der Weckzeit
- Betätigen Sie im Standby-Modus 3 Sekunden lang die [7]-Taste. Die Weckzeiteinstellung wird gestartet. Das Symbol für die erste Weckzeit (Alarm 1) erscheint links oben im Display und die Hauptziffern im Display werden als 0:00 angezeigt.
- Betätigen Sie die [3]-Taste, um die Stunde der Weckzeit einzustellen.
- Betätigen Sie die [6]-Taste, um die Minute der Weckzeit einzustellen.
- Betätigen Sie nochmals die [7]-Taste, um die Einstellung der Weckzeit zu bestätigen.
- Nach Einstellung der Weckzeit betätigen Sie die [3/6]-Tasten zur Einstellung des Wecksignals
( Radio oder Signalton).
- Betätigen Sie nochmals die [7]-Taste, um dies zu bestätigen und nehmen Sie die Einstellung der zweiten Weckzeit (Alarm 2) vor.
- Wiederholen Sie sämtliche Schritte wie bei der Einstellung von Alarm 1.
- Betätigen Sie nochmals die [7]-Taste, um die Einstellung von Alarm 2 zu bestätigen.
- Deaktivierung der Weckfunktion:
Betätigen Sie die [7]-Taste 3 Sekunden lang und betätigen Sie anschließend nochmals die [7]-Taste.
Die Symbole für Alarm 1 oder Alarm 2 blinken auf. Betätigen Sie die [3/6]-Tasten, um oder auszuschalten und betätigen Sie nochmals die [7]-Taste zur Bestätigung.
- Erläuterung der Display-Anzeigen:
| Anzeige: | LCD-Display | |
| Signalton Display zeigt Glockensymbol | ![]() | |
| Radiobetrieb Display zeigt Radiosymbol | ![]() | |
| Deaktivieren | Glocken und Radio -Symbole und Ziffern für Weckzeiten verschwinden | |
Wenn 15 Sekunden lang keine Taste betätigt wurde, kehrt das Gerät in den automatischen Betriebsmodus zurück..
6. Benutzung der Schlummerfunktion
Wenn das Alarmsignal ertönt, betätigen Sie die [9]-Taste ("SNOOZE/Dimmer"). Das Display zeigt daraufhin "SNOOZE" an. Das Wecksignal wird nun alle 9 Minuten ertönen. Zum Ausschalten des Wecksignals betätigen Sie die [1]-Taste.

7. Radioempfang
Betätigen Sie die [1]-Taste, um das Radio einzuschalten. Das Display zeigt nun "FM" an, gefolgt von den Ziffern für die Frequenz (z. B. FM92,6 MHz).
Während des Radiobetriebs können Sie Einstellungen zur Verbesserung des Empfangs vornehmen oder einen anderen Sender einstellen. Betätigen Sie hierzu die [2 / 7]-Tasten, um die Frequenz in 0,1-MHz-Schritten zu ändern bzw. um den nächsten Sender zu suchen.
7.1 Speicherung eines Senders im Senderspeicher
- Betätigen Sie während des Radiobetriebs die [13]-Taste. Betätigen Sie die [3/6]-Tasten, um den Senderspeicherplatz zu wählen (z. B. P01, P02.... P20). Die Anzeige "MEMORY" und die Senderspeichernummer "P01" (bzw. eine andere Nummer zwischen P01... P20) blinken auf. Betätigen Sie die [2/7]-Tasten, um die Frequenz zu wählen. Betätigen Sie schließlich die [13]-Taste, um die Speicherung des Senders zu bestätigen.

7.2 Abruf von gespeicherten Sendern
Betätigen Sie während des Radiobetriebs die [3/6]-Taste, um die Senderspeichernummer für den gewünschten Sender (P01.....P20) zu wählen. Das Display zeigt daraufhin "MEMORY" und die betreffende Senderspeichernummer (z. B. "P01" sowie die dazugehörige FM-Frequenz. Nachdem ein gespeicherter Kanal gewählt und bestätigt wurde (bzw. nach 3 Sekunden Warten ohne Bestätigung) wird die aktuelle Uhrzeit und die FM-Frequenz angezeigt.

7.3 Automatischer Sendersuchlauf (AMS)
- Halten Sie während des Radiobetriebs die [13]-Taste 3 Sekunden lang gedrückt, um den automatischen Sendersuchlauf zu aktivieren.
- Das Gerät wird daraufhin den Frequenzbereich scannen und bis zu 20 Sender abspeichern. Nach Beendigung des automatischen Sendersuchlaufs stellt sich das Gerät automatisch auf den Kanal P01 ein. Im Display erscheinen die aktuelle Uhrzeit und die FM-Frequenz.
Bei Aktivierung des automatischen Sendersuchlaufs werden die neu gefundenen Sender die zuvor gespeicherten Sender überschreiben.
8. Lautstärkenregler
Betätigen Sie während des Radiobetriebs die [5/4]-Tasten zur Einstellung der Lautstärke von Stufe 00 \~ 15.
- Betätigen Sie die [5]-Taste, um die Lautstärke zu erhöhen.
- Betätigen Sie die [4]-Taste, um die Lautstärke zu senken.
9. Helligkeit der Hintergrundbeleuchtung
Betätigen Sie die [9]-Taste, um die Helligkeit der Display-Hintergrundbeleuchtung zu regeln. Es gibt 3 Stufen: Hoch (hell leuchtend), Mittel (schwach leuchtend) und Niedrig (dunkel).
10. Einschlaf-Timer
Betätigen Sie die [8]-Taste, um den Einschlafmodus zu aktivieren.
Daraufhin beginnt ein Countdown mit einer Standarddauer von 120 Minuten. Das Radio wird sich nach 120 Minuten (bzw. nach der jeweils angezeigten Zeit) ausschalten. Betätigen Sie die [8]-Taste erneut, um die Ausschaltzeit zu verkürzen (Hinweis: Jede Tastenbetätigung verkürzt die Ausschaltzeit um 5 Minuten).

11. Projektionsdisplay
- Betätigen Sie die [11]-Taste, um die Projektionsfunktion ein- bzw. auszuschalten. Bei eingeschalteter Projektionsfunktion erscheint das Projektorsymbol im Display.
- Betätigen Sie die [12]-Taste, um den Projektionswinkel um 180° zu drehen (die Ziffern erscheinen daraufhin anders herum).
- Mit dem Senderwahlknopf [10] ("Rotate Projection") können Sie den Projektionswinkel auf 90° ändern.
12. Austausch der Backup-Batterien für die Uhrzeit
- Legen Sie 2 AAA-Batterien ein. Überprüfen Sie die Polarität (+ und - an den Enden der Batterie) und beachten Sie die Zeichnung am Batteriefach. Schließen Sie das Batteriefach.
Hinweis: Bitte achten Sie darauf, dass Sie die Batterien ordnungsgemäß entsorgen (gemäß den örtlichen Bestimmungen).
13. Technische Daten
Ausgangsleistung: 0,5 W
FM-Frequenzbereich: 87,5-108 MHz
Eingang: AC 230V, 50Hz
Senderspeicher: 20
Standard-Timer für Hintergrundbeleuchtung: aktiv von 23:00 – 06:00 Uhr
Wichtige Sicherheitshinweise, bitte sorgfältig lesen
Bei ordnungsgemäßer Verwendung ist die Gefahr eines Personen- oder Sachschadens nahezu ausgeschlossen. Bei unsachgemäßer Verwendung besteht jedoch Stromstoß- und Feuergefahr. Bitte lesen Sie vor Anschluss und Nutzung des Gerätes sämtliche Hinweise zu Sicherheit und Betrieb und bewahren Sie diese Betriebsanleitung zu Nachschlagezwecken auf. Bitte beachten Sie sämtliche Warnungen dieser Betriebsanleitung und am Gerät selbst.
- Bitte entsorgen Sie elektrische und elektronische Geräte nicht als Hausmüll.
- Bringen Sie sie zu einer entsprechenden Sammelstelle.
- Einige Komponenten in diesen Geräten können gesundheits- und umweltschädlich sein.
Importiert von BIGBEN INTERACTIVE SA
396, Rue de la Voyette
CRT2 - FRETIN
CS 90414
59814 LESQUIN Cedex - France
www.bigben.eu
Bedeutung des "Papierkorb"-Symbols
Zum Schutz unserer Umwelt: Entsorgen Sie keine Elektrogeräte in den Hausmüll.
Bitte geben Sie Elektrogeräte, die Sie nicht mehr benötigen, an entsprechenden Sammelstellen zur Entsorgung ab.

Auf diese Weise lassen sich potentielle Gefahren einer unsachgemäßen Entsorgung, die zu erheblichen Umweltschäden und zu Lebensgefahr führen kann, vermeiden.
Ebenfalls wird so ein Beitrag zur Wiederverwertung von elektrischen und elektronischen Komponenten geleistet.
Weitere Informating zum Thema unweltgerechte Entsorgung erhalten Sie bei Ihrer Kommune.
obigben INTERACTIVE
Bigben Interactive DEUTSCHLAND GmbH
Walter Gropius Str. 28, 50126 Bergheim, Deutschland
Bigben Interactive BELGIUM
Avenue Ernest Solvay, 1480 Tubize, Belgique
Bigben Interactive NEDERLAND b.v.
DEUTSCHLAND, Montag bis Sonntag von 8:00 bis 24:00 Uhr
09001-84 30 44* [0,49€/Min. aus dem deutschen Festnetz, Anrufe aus allen
Mobilfunknetzen nicht möglich] oder support@bigben-interactive.de
*Minderjährige müssen vorher einen Erziehungsberechtigten um Erlaubnis fragen.
BELGIQUE/NEDERLAND, klantenservice@bigben-interactive.nl
Bigben Interactive DEUTSCHLAND GmbH
Walter Gropius Str. 28, 50126 Bergheim, Deutschland
Bigben Interactive BELGIUM
Avenue Ernest Solvay, 1480 Tubize, Belgique
Bigben Interactive NEDERLAND b.v.
DEUTSCHLAND, Montag bis Sonntag von 8:00 bis 24:00 Uhr
09001-84 30 44* [0,49€/Min. aus dem deutschen Festnetz, Anrufe aus allen
Mobilfunknetzen nicht möglich oder support@bigben-interactive.de
*Minderjährige müssen vorher einen Erziehungsberechtigten um Erlaubnis fragen
BELGIQUE / NEDERLAND, klantenservice@bigben-interactive.nl
