BEDIENUNGSANLEITUNG BCB 31 AA V AI HOTPOINT

Gebrauchsanleitungen

KÜHL-/GEFRIERKOMBI

Inhaltsverzeichnis

Gebrauchsanleitungen, 1

Kundendienst, 4

Beschreibung Ihres Gerätes, 12

Installation, 23

Inbetriebsetzung und Gebrauch, 23

Wartung und Pflege, 25

Vorsichtsmaßregeln und Hinweise, 25

Störungen und Abhilfe, 26

GB

English

Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
• Sollte betrz aller Kontrollen das Gerät nicht Funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sieitte den nachstgelegenen technischen Kundendienst an und teilen Sie Dort zusammen mit ihrer Fehlerbeschreibung folgende Daten mit:

Geben Sieitte Folgendes an:

die Art der Störung
das Gerätemodell (Mod.)
die Modellnummer (S/N).

Entnahmen Sie diese Datenitte dem Typenschild (befindlich im Kuhlraum unten links).

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und halten Sie ausschließlich Original-Ersatzteile einbauen.

NL

Service

Voordat u de Servicedienst belt:

Beschreibung Ihres Gerätes

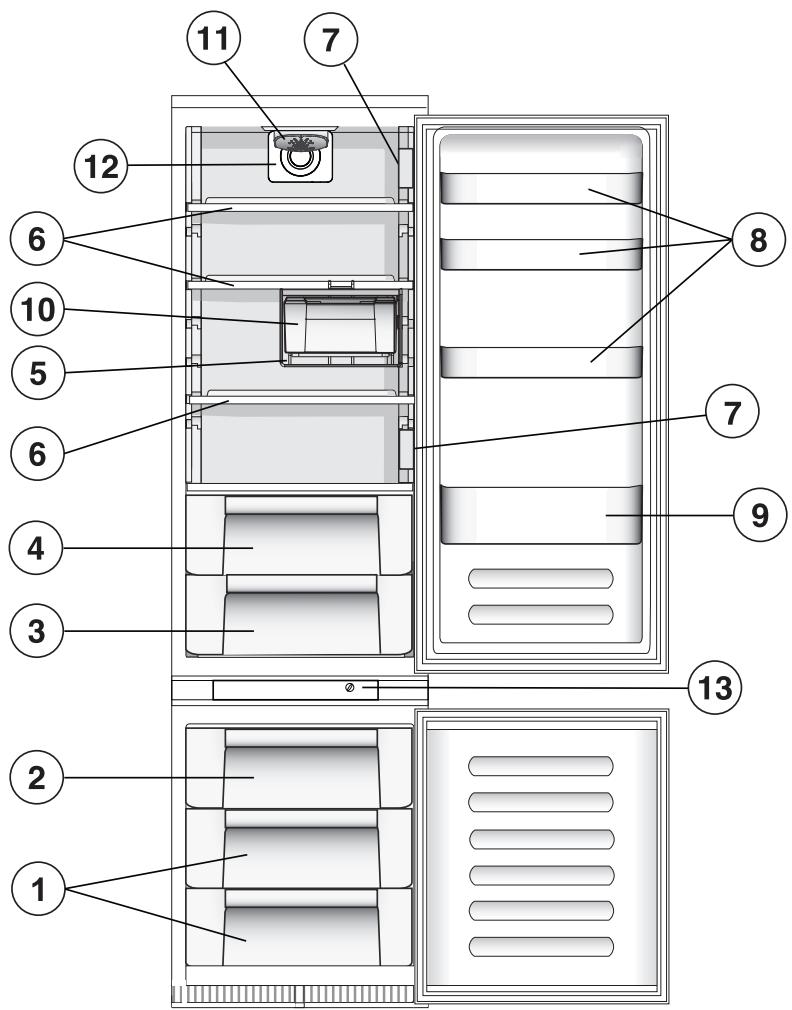

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthalt, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

1 Fach zum LAGERN
2 Fach zum GEFRIEREN und LAGERN
3 Schale für OBST und GEMÜSE
4 FOOD CARE ZONE
5 WINE RACK
6 ABLAGE
7 LAMPE (siehe Wartung) *
8 Abnehmbare Ablage für TUBEN UND DOSEN
9 Ablage fur FLASCHEN
10 FRESH BOX *
11 ACTIVE OXYGEN
12 AIR
13 TEMPERATURREGLER

• Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.

NL

! Es ist äußert wishig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss Aufstellort

1.Stellen Sie das Gerät in einem gut belufteten und trockenen Raum auf.
2.Die hinteren Belüftungsöffnungen)durfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nichtURNtig zu erhöhen
3.Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unter links) angegebene max. Leistungsaufnahme des Gerätesträgt (z.B. 150 W);
• die Netzspannung den auf dem Typenschild (beinflich in der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);
• die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann setzen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

!Netzkabel und Stecker müssen bei installmentem Gerät weniger zugänglich sein.
! Das Netzkabelarf nichtgebogenbzw.eingeklemmtwerden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtigt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Inbetriebsetzung und Gebrauch

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sieitte aufmerksam die Installationshinweise (siehe Installation).

! Bevor Sie das Gerät anschließen, mösen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie sicher, dass sich die Innenbeleuchtung einschaltet.
2. Drehen Sie den TEMPERATURSCHALTER auf einen mittleren Wert. Nach einigen Stunden konnen die Lebensmittel in den Kühlschrank eingeräumt werden.

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters.

^* = hochste Temperatur

^*** = kalteste Temperatur

Es empfeihlt sich, einen mittleren Wert einzustellen.

Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kuhlteils ein Rückwandverdampfer integriert. Diese ist davon abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet vollig normal.

Gefrierzone

Bei erstmaliger Inbetriebnahme des Geräts, nach dem Sie die gewünschte Temperatur eingestellt haben, empfehlen wir Ihnen die Funktion SUPER FREEZE *zu aktivieren, um das Fach Schneller abzukühlen. Nur nach Beendigung der Funktion SUPER FREEZE * können Lebensmittel in das Innere des Fachs gegeben werden.

AIR*

Ist Ihr Gerät mit diesen System ausgestattet, befindet sich an der Rückwand im Inneren des Kuhlteils die entsprechende Vorrichtung (siehe Abbildung).

Das AIR gewährleistet eine optimale Konservierung der Lebensmittel, da dank these Systems nach einem Öffnen der Türe die korrekte Temperatur äußert schnell wieder hergestellt und gleichmäßig verteil wird: Die durch das Geblase ausgestoßene Luft (A) erkaltet durch den Kontakt mit der kalten Geräterückwand, die Warmluft (B) dagegen wird aufgenommen (siehe Abbildung).

ACTIVE OXYGEN*

These Vorrichtung setzt Ozonmolekule, eine in der Natur vorkommende Substanz, die Bakterien und Mikroorganismen angreift, im Kühlschrank frei. Damit werden Bakterienbildung im Kühlschrank sowie unangenehme Gerüche verringert.

Die benöttige Ozonmenge, die zur deutlichen Veränderung der Haltbarkeit der Lebensmittel beiträgt und Gerüche verhindert, wird automatisch definiert.

Im Kühlschrank kann möglicherweise ein ganz leichter, typischer Geruch wahrgenommen werden, der gleiche, der auch bei einem Gewitter entstehen, was direkt von dem von den Blitzen erzeugten Ozon abhängt; dies ist absolut normal. Die von der Vorrichtung ausgestoßene Produktmenge ist sehr gering und lost sich schnell im Laufe der antibakteriellen Wirkung auf.

Das Gerät wird über die spezielle Taste auf dem Gerätedeckel (im Kühlschrank) eingeschaltet.

Bei aktiver Funktion Active Oxigen, führ das Gerät zyklisch (und wiederholt bis zur Ausschaltung der Funktion) eine Ozonabgabe aus, die durch das Aufleuchten der grünen LED am Gerät im Innern des Kühlschranks angezeigt wird. Die Standby-Phase (keine Ozon-Abgabe) wird mit der blauen LED gekennzeichnet.

Optimaler Gebrauch des Kühlschranks

• Stellen Sie mittels des TEMPERATURSCHALTERS die Temperatur ein (siehe Beschreibung).
• Legen Sie nur abgekühte, hochstenfalls lauwarme, niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).
  -itte beachten Sie,dass gekochtte Speisen nicht länger halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in öffenen Behältern auf: sie wurden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

ABLAGEN: Sie können Herausgezogen und dank entsprechender Führungen (siehe Abbildung) hohenverstellt werden, um auch große Behältnisse unterbringen zu konnen. Zur Hohenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

FRESH BOX*

Dieser neue Behälter wurde entwickelt, um verschiedene Lebensmittel lange aufzubewahren (zum Beispiel Käse und Aufschnitt). Wir der nicht gebraucht, kann er gaz einfach aus dem Kühlschrank entnommen werden. Wenn ein Flaschenbord vorhanden ist, kann es zurplatzsparen den Aufbewährung der Fresh Box verwendet werden.

FOOD CARE ZONE*

Ein extra Kühlfach für die Aufbewährung von frischen Lebensmitteln wie Fleisch oder Fisch. Dank der niedrigen Temperatur im Fach ermöglich es die Food Care Zone, die Aufbewahrungszeiten um bis zu eine Woche zu verlangern.

KÄSETHERMOMETER*: zur Ermittlung des kältesten Bereichs des Kühlschranks speziell für Weichkäse (Symbol OK bei ca. +5^ ersichtlich).

1. Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK klar und deutlich zu sehen ist (siehe Abbildung).

1. Ist die Anzeige komplett schwarz, ist die Temperatur zu hoch. Stellen Sie anhand des Schalters KÜHLSCHRANK eine höhere Stufe (kälter) ein und warten sie ca. 10 Std. bis die Temperatur konstant bleibt.
2. Kontrollieren Sie den Käsethermometer erneut, und regulieren Sie ggf. die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert, oder die Geräteür zu oft geöffnet, dann ist es ganz normal, dass das Käsethermometer
   * Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.

kein OK anzeigt. Warten Sie mindestens 10 Std., bevor die den Schalter KÜHLSCHRANK auf eine höhere Stufe drehen.

LED*

Die neue Beleuchtung mit zweifacher Led erlaubt dank dem leistungsstarken diffusen Licht eine gute Sichtbarkeit der Lebensmittel ohne jeder Schattenbereich.

Falls die Led ersetzt werden muss, wenden Sie sichitte an den Kundendienst.

Optimaler Gebrauch des Gefrierfachs

• An- oder aufgetautes Gefriergutarf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)
• Bereits gefrorene Lebensmittel)durfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommt. Letztere,müssen in der oberen Schale GEFRIEREN und LAGERN eingefroren werden. Dort sinkt die Temperatur unter -18^ ,die Speisen werden demnach Schnell und schonend eingefroren.
• Lagern Sie im Gefrierfachitte keine hermetischverschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren konnten sie platzen.
  Die Höchstmenge an Lebensmitteln, die tätiglich eingefroren werden kann, ist auf dem Typenschild (befindlich im Kühlschrank unter links) ersichtlich (Beispiel: Kg/24h 4).

! Wahrend des Schnellgefrierens sollte das Öffnen der Tür vermieden werden.
! Auch während eines Stromausfalls oder einer Störung sollen die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut hält sich so unverändert für ungebärn 9-14 Stunden.
! Für mehr Platz in der Gefrierzone konnen Sie die Schalen herausnahmen (mit Ausnahme der untersten Schale sowie der Schale COOL CARE ZONE mit variabler Temperatur, sofern vorgesehen) und die Lebensmittel direkt auf die Verdunsterplatten legen.

Wartung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungsaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden. Es genegt nicht, den Temperaturschalter auf Position OFF (Gerät ausgeschaltet) zu drehen, um einzelnen Stromkontakt auszuschlieben.

Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.
• Das Zubehör kann Herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließend sorgfältig klarsprülen und trockenreiben.
• Auf der Geräterückseite können sich Staub ablagern. Diese kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestillten Staubsaugers halten, jedoch nicht ohne das Kuhlgrät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längerere Zeit stillgelegt werden, reinigen Sie den Innenraum und halten Sie die Geräte tür offenstehen.

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschreiben.

Beschleunigen Sie diesen Prozess nicht durch Einsatz von anderen Gegenständen als den mitgelieferten Schaber. Sie konnten das Gerät beschädigten.

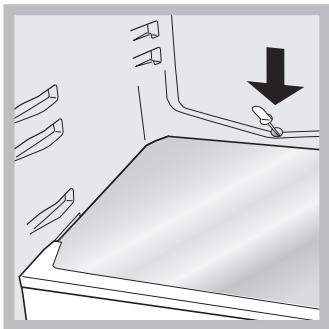

Abtauen des Kühlschranks

Der Kühlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine keine Ablauföffnung (siehe Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese keine Öffnung sollen jeder regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

Abtauen des Gefrierfachs

Ist die Reifschicht jedoch zu dick, muss manuell abgetaut werden:

1. Drehen Sie den TEMPERATURSCHALTER auf Position OFF
   2.Wickeln Sie das Gefrier- bzw. Tiefkuhlgut dicht ein und legen Sie es in einen anderen Gefrierschrank oder bewahren Sie es an einem ähnlich kalten Ort auf.
   3.Lassen Sie die Geräte tür offen stehen, bis der Reif völlig aufgetaut ist. Dies kann durch Einstellen eines Topfes mit warmem Wasser beschleunigt werden.
2. Reinigen Sie das Gefrierfach gründlich und trocknen Sie es sorgfältig aus, bevor Sie das Gerät wieder einschalten-.

Lampenaustausch *

Zum Austausch der Lampe der Kühlschrankbeleuchting muss der Netzstecker aus der Steckdose gezogen werden. Verfahrens Sie wie nachfolgend beschrieben.

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben).

• Unterschiedliche Anzahl und Platziierung, nicht bei allen Modellen.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen
- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.
- 2002/96/CE.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisender vorliegenden Gebrauchsanleitungen zu benutzen.
• Der Kuhl-/ und Gefrierkombi darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerästecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Es genutzt nicht, den TEMPERATURSCHALTER auf Position OFF(Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschreiben.
• Bei etwaigen Störungen versuchen Sieitte nicht, das Gerät selbst zu reparieren.
• Verwenden Sie im Innern der Gefriergutlagerfacheritte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.
  Eiswürfel nicht sofort in den Mund behmen.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis geeignet, es sei Denn unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zuverhindern, dass sie mit dem Gerät speien."
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektround Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut beluftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.
• Offnen Sie die Geräte tür so kurz wie möglich, wenn Sie Lebensmittel lagern oder hersausnahmen. Bei jeder Türoeffnung besteht wertvolle Energie verloren.
  Das Gerät sollt nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren konnen. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
• Stellen Sie keine warmen Speisen in das Gerät: sie wurden die Temperatur erheblich erhöhen und den Kompressor zu einer higheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
• Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.

Störungen und Abhilfe

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sichitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Die Innenbeleuchting schaltet nicht ein.

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

Die Kuhlleitung des Kühlschranks und des Gefrierfachs ist zu gering.

Die Turen schlieben nicht gut bzw. die Dichtungen sind verschlussen.
Die Turen werden zu oft geöffnet.
- Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
- Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.
Die Geräte-Betriebsraumtemperatur liegt unter 14^ .

Der Kühlschrank kuhlzustark,das Kuhlgut gefriert.

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.
• Das Kühlgut kommt mit der Rückwand in Berührung.

Das AIR-Lufterrad dreht sich nicht

Die Kuhlschranktür ist nicht geschlossen.
- Das AIR-System setzen sich nur dann automatisch in Betrieb, wenn eine Wiederherstellung der optimalen Betriebsbedingungen in der Kuhlzone erforderlich ist

Der Motor lauft ununterbrochen.

Die Tur ist nicht richtig geschlossen oder wird zu halten geöffnet.
Die Umgebungstemperatur ist sehr hoch.
Die Reifschicht ist stärker als 2-3 mm (siehe Wartung).

Das Betriebsgeräusch ist zu stark.

• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrierten und daher zur Geräuschbildung Ihres Gerätes beitragen.
• Das Kuhlmittel verursacht ein leises Gerausch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.

Die Temperatur einiger Kühlschrank-Außenteile ist sehr hoch

Die hohen Temperatures sind erforderlich, um eine Kondenswasserbildung in einigen Kühlschrank-Bereichen zu vermeiden.

An der Kuhlzonen-Rückwand bildet sich Reif oder Wassertropfen

• Es handelt es sich um die normale Funktionseise des Produkts.

Auf dem Boden des Kühlschranks steht Wasser.

Die Tauwasserablauföffnung ist verstopf (siehe Wartung).
