MANUALE UTENTE BCB 31 AA V AI HOTPOINT

Istruzioni per l'uso

COMBINATO FRIGORIFERO/CONGELATORE

Summario

Istruzioni per l'uso, 1

Assistenza, 3

Descrizione dell'apparecchio, 6

Installazione, 11

Avvioeutilizzato,11

Manutenzione e cura, 12

Precauzioni e consigli, 13

Anomalie e rimedi, 14

DE

Deutsch

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare ilNumero Unico Nazionale 199.199.199.

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www.indesit.com.

GB

Assistance

Descrizione dell'apparecchio

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trovava nelle pagine seguenti.

1 Vano CONSERVAZIONE
2 Vano CONGELAMENTO e CONSERVAZIONE
3 Cassetto FRUTTA e VERDURA *
4 FOOD CARE ZONE
5 WINE RACK
6 RIPIANO
7 LAMPADINA (vedi Manutenzione) *
8 Balconcino estraibile PORTAOGGETTI *
9 Balconcino BOTTIGLIE
10 FRESH BOX *
11 ACTIVE OXYGEN
12AIR
13 Manopola REGOLAZIONE DELLA TEMPERATURA.

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

GB

! è importante conservare quello libretto per poterlo consultrare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizione r'apparecchio in un ambiente ben aerato e non umido.
   2.Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contentere i consumi elettrici.
   3.Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di insire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche postanel vano frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technique autorizzato (vedi Assistenza); non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorante raggiungibili.
! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispectate.

Avvio e utilizzato

Avviare l'apparecchio

! Prima di arrivare l'apparecchio, seguire le istruzioni sull'infallazione (vedi Installazione).
! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATUREA su un valore medio. Dopo quale ora sera possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

^ = menofreddo
^ = pi freddo
Si consiglia, comunique, una posizione media.
Per aumento lo spazio e disposizione e migliorare l'aspetto estetico, quello apparecchio ha la " parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale.
Variabili per numero e/o per posizione, presente solo in alcuni modelli.

Scomparto congelatore

Alla prima accensione del prodotto, dopo aver impostato la temperatura desiderata, si consiglia di attivare la funzione SUPER

FREEZE * per raffreddare il vano più velocemente. Solo all'uscita della funzione SUPER FREEZE * è consigliabile introdurre i cibi all'interno dello scomparto.

AIR*

È riconoscibile alla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

AIR consente un'ottima conservazione degli alimenti perché ripristina velocemente la temperature sulla aperture della porta e distribuisce omogeneamente la temperature: l'aria soffiata (A) si raffredda aicontato della parete fredda, nelle l'aria più calda (B) viene aspirata (vedi figura).

ACTIVE OXYGEN*

Questo dispositivo rilascia all'interno del frigo molecole di ozono, una sostanza presente in natura in grado di attaccare batteri e microrganismi, riducendo la proliferazione all'interno del frigorifero, e di containere i cattiv i odori.

Definisce automaticamente la quantità di ozono necessaria al fine di prolungare la freschezza degli alimenti, abbattere gli odori e prevenir la formazione dei batteri.

All'interno del frigo potrebbe essere perceptibile un lieve caratteristico odore, lo stesso che accompaniesna talvolta i temporali, dovuto proprio all'ozono prodotto dalle scariche dei fulmini; ciò è assolutamente normale. La quantità prodotta dal dispositivo è molto piccola e decade rapidamente con l'azione antibatterica.

Il disposativo si attiva premendo l'apposto tastino situato sul coperchio del disposativo (vano frigo).

A funzione Active Oxigen attiva, il disposativo effettura ciclicamente, (ed in maniera ripetitiva fino a disattivazione della funzione) una emissione di Ozono segnalata dall'accensione del led verde sul disposativoippo all'interno del vano frigo ed un ciclo di stand-by (senza emissione di Ozono) identificabile grazie alla presenza del led blu

Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare la manopola per LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).
• Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quello crudi.

Non insere liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.

RIPIANI: pieni o a griglia.

Sono estrabili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'insertimento di contentitori o alimenti di NOTEVole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.

FOOD CARE ZONE*

Zona dedicata alla conservazione di alimenti freschi quali carne e pesce. Grazie alla bassa temperatura all'interno dello scomparto, la Food Care Zone consente di allungare i tempi di conservazione fino ad una settimana.

FRESH BOX*

É il nuovo contentatore ideato per conservare a lungo vari alimenti (per esempio formaggi e salumi). Se non è necessario, cui è sere commodamente estratto dal vano frigo. Ove presente il dispositivo Portabottiglie è possibile guidagnare spazio interno apponendo direttamente la Fresh Box al suo interno.

Indicatore TEMPERATURA*: per individuire la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significica che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotteGsse quantita di alimenti o si è aperta frequentlynte la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

LED

La nuova illuminazione a led, grazie alla potente luce diffusa, permette una chiara visione di agli alimento perché alcuna zona d'ombra. Nel caso sia necessario sostituire i led, rivolgersi al servizio di Assistenza Tecnica.

*Variabili per numero e/o per posizione, presente solo in alcuni modelli.

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a fatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende fatto i -18°C e garantisce una Buona velocità di congelamento.
  Non mettere nel congelatore bottiglie di vetro contenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetto caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

!Durante il congelamento evitare di aprir la porta.
! In caso di interruzione di corrente o di guasto,

non apriré la porta del congelatore: in quello modo congelati e surgelati si conservanno senza alterazioni per circa 9-14 ore.

! Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere i cassetti dalle loro sedi (tranne quello più in basso e l'eventuale cassetto COOL CARE ZONE a temperatura variabile), sistematico gli alimenti direttamente sulle piastre evaporanti.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione staccando la spina alla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare agli contatto elettrico.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
• Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per Maintainere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Cio eviteràanche la formazione di macchie.
• Nel caso si voglia specnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte

Sbrinare l'apparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare l'apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

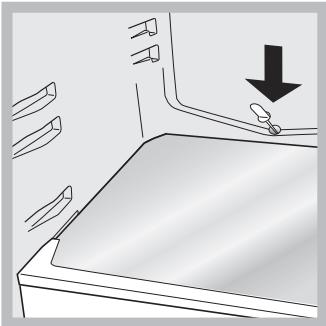

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: l'accua viene convogiata verso la parte posteriore da un apposto foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l'accua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATUREA nella posizione OFF
   2.Avolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
   3.Lasciare aperta la porta finché la brina non si sua scolta completeness; facilitare l'operazione sistematico nel vano congelatore contentitori con acqua tiepida.
   4.Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.

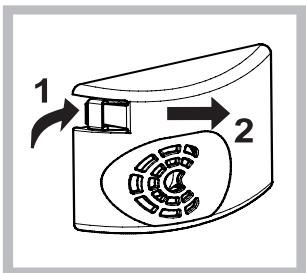

Sostituire la lampadina *

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella individata sulla protezione.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
• 2002/96/CE.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.

• L'apparecchio deve essere usato per conservare e congelare cibi, solo da personne adulte e secondo le istruzioni riportate in quello libero.

• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.

• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'è pericolo di ustanioni si o feriri.
• Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• É necessario staccare la spina dalla presa prima di effettuire operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione OFF(apparecchio spento) per eliminare agli contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o appearecchi elettrici se non sono del tipo raccomandato dal costruttore.
  Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza e conoscenza, a meno che siano state supervisionate o struite riguardo all'uso dell'apparecchio da una persona responsable della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
  Gli imballaggi non sono giocattoli per bambini.
• Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o appearecchi elettrici se non sono del tipo raccomandato dal costruttore.
  Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persona (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza e conoscenza, a meno che siano state supervisionate o struite riguardo all'uso dell'apparecchio da una persona responsablee della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
  Gli imballaggi non sonoUGCATTOLIPBBMINI.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potanno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporto vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le portedell'apparecchio il più brevamente possibile.

Ogni aperture delle porte causa un NOTEVole disponio di energia.
Non riempire con troppi alimenti l'apparecchio:
per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
- Non introdurre alimenti caldi: alzerebbero la temperatura

interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddoagli alimenti e fa augmentare il consumo di energia.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

La lampada di illuminazione interna non si accende.

• La spina non è insertita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

Il frigorifero e il congelatore raffreddano molto.

Le portenon chiudono bene o le guarnizioni sono rovinate.
- Le porte vengono aperte molto spesso.
- La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta
Il frigorifero o il congelatore sono stati riempitiecessivamente.
- La temperatura ambiente di lavoro del prodotto è inferiore a 14^ .

Nel frigorifero gli alimenti si gelano.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
  Gli alimenti sono a contatto con la parete posteriore.

La ventola AIR non gira

• La porta del frigorifero è aperta
• Iistema AIR si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali all'interno del vano frigorifero.

Il motore funziona di continuo.

• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.
• Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

L'apparecchio emette molto rumore.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore ancpe quando il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.

Sul fondo del frigo c'è dell'acqua.

• Il foro di scarico dell'acqua è otturato (vedi Manutenzione).
