BEDIENUNGSANLEITUNG DCM268N VELLEMAN

BEDIENUNGSANLEITUNG 23

User manual

1. Introduction

METEN VAN CAPACITEIT

METEN VAN DE TEMPERATUUR

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des DCM268N! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Nur für die Anwendung im Innenbereich.Schützen Sie das Gerät vor Regen und Feuchte, Staub und extremen Temperaturen. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Achtung: Stromschlaggefahr während der Anwendung. Seien Sie besonders vorsichtig beim Messen von spannungsführenden Schaltungen.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
• Achtung: Stromschlaggefahr während der Messung von einer Spannung > 35 VDC, 25 VAC, einen Strom > 10 mA, AC elektrische Leitungen mit einer induktiver Last und AC elektrische Leitungen mit einem veränderlichem Strom.

3. Allgemeine Richtlinien

• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Schützen Sie es vor hohen Temperaturen, brennbarem oder explosivem Gas und magnetischen Feldern.
• Verwenden Sie nur die Messleitungen verwenden, welche dem Messgerät beiliegen. Wenn nötig, ersetzen Sie sie durch identische Messleitungen.
• Überprüfen Sie vor jeder Messung, ob die Anschlüsse korrekt und sicher sind.

DCM268N

• Wählen Sie den genauen Bereich für jede Messung.
• Berühren Sie während der Messung keinen spannungsführenden Kreis (z.B. Anschlüsse, Steckdosen, usw.). Beachten Sie, dass Sie während der Messung isoliert sind.
• Überschreiten Sie nie die Werte beschrieben in dieser Bedienungsanleitung.
• Lassen Sie dieses Gerät von einem Fachmann kalibrieren und reparieren.

4. Eigenschaften

• Messung vom True RMS-Wert für AC-Strom und -Spannung
• großes LCD-Display (4000 Counts) mit Bargraph
• Bewahrung des Spitzenwertes (Peak Hold) für MIN/MAX Spannung/Strom
  • Data-Hold-Funktion
• DCV- (0,1mV\~600V) und ACV- Messungen (0,1mV\~600V)
• ACA- und DCA-Strommessungen (0,01\~1000A)
  • Leiterdurchmesser: max. 30 mm
• Widerstandsmessungen: 0,1\~40 Mohm
  • Frequenzmessungen: 0,001 \~ 4 kHz
• Kapazitätsmessungen: 0,001 nF \~ 40 mF
• Temperaturmessungen: -40^ 1.000^
• Diodentest, Durchgangsprüfung und Hintergrundbeleuchtung
• Messbereich K-Typ-Fühler: -20^ 1.000^
• Messfühler (nicht mitgeliefert): SONDE890, SONDE8264
• Sicherheit: nur für die Anwendung im Innenbereichs (Überspannung Cat. III 600V)

5. Umschreibung

Siehe Abbildung, Seite Error! Bookmark not defined. dieser Bedienungsanleitung.

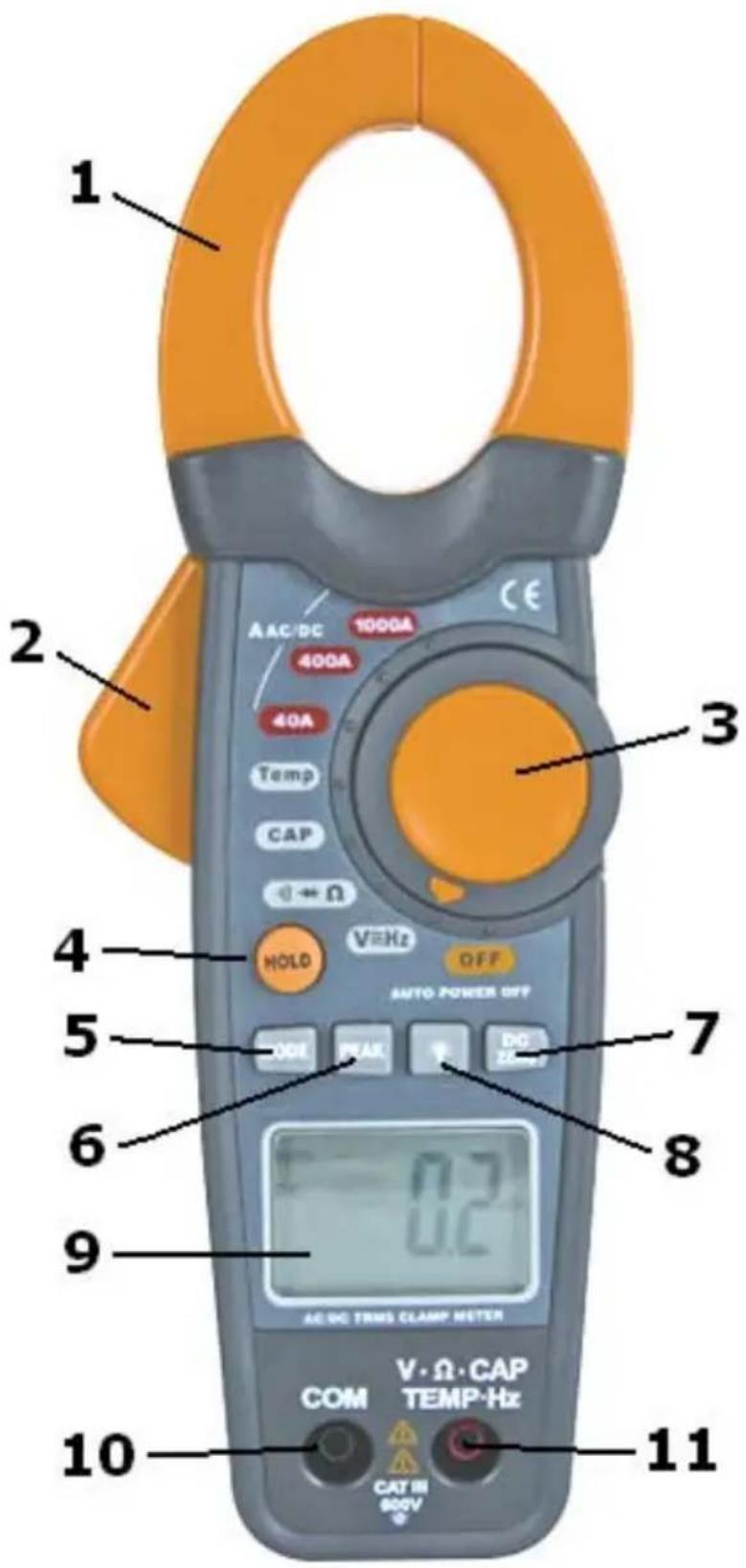

1	Backen 7 DCA-Nulltaste
2	Zangenöffnungshebel	8	Hintergrundbeleuchtung
3	Funktionstaste 9 LCD-Display
4	Data-Hold-Taste	10	COM-Buchse
5	MODE-Taste	11	V·Ω·CAP·TEMP·HZ-Buchse
6	Peak-Hold-Taste

6. Anwendung

ALLGEMEIN

• Wenn Sie den Bereich nicht im voraus kennen, starten Sie die Messung mit der automatischen Bereichseinstellung und wählen Sie den gewünschten Bereich an Hand der ersten Messergebnisse.
• Das Display zeigt 'OL' an wenn der Bereich überschritten wird. Wählen Sie einen höheren Bereich aus.
• Messen Sie keine Spannung > 600 V oder keinen Strom > 1000 A. Drehen Sie die Funktionstaste [3] nicht während der Messung.
• Das Gerät schaltet nach 20 Minuten Inaktivität auf den Stand-By-Modus um.
• Für alle Messungen: Drücken Sie die Verriegelungstaste [4] um die Anzeige im Display festzuhalten (das Display zeigt 'H' an). Drücken Sie wieder, um weiterzugehen.
• Drücken Sie de Hintergrundbeleuchtungstaste [8] um die Hintergrundbeleuchtung ein- oder auszuschalten.
• Peak-Hold-Funktion: Für alle AC-Messungen, drücken Sie ein Mal die PEAK-Taste [6] um den Höchstwert anzuzeigen (im Display erscheint PMAX), drücken Sie ein zweites Mal, um den Mindestwert anzuzeigen (im Display erscheint PMIN). Halten Sie die PEAK-Taste [6] 3 Sekunden gedrückt, um die Funktion zu verlassen.

DCM268N

AC- (TRUE RMS) UND DC-SPANNUNGSMESSUNGEN

• Verbinden Sie die rote Messleitung mit der V·Ω·CAP·TEMP·Hz-Buchse [11] und die schwarze Messleitung mit der COM-Buchse [10].
• Stellen Sie die Funktionstaste [3] auf V.1982.
• Wählen Sie mit der MODE-Taste [5] zwischen AC- und DC-Spannung.
• Verbinden Sie die Messleitungen in Serie mit der Schaltung, die Sie die messen möchten.
• Jetzt können Sie den Wert und die Polarität der roten Messleitung auf dem LCD-Display [9] ablesen.
• Für AC-Spannungsmessungen, drücken Sie die PEAK-Taste [6] um den Höchst- oder Mindestwert im Display anzuzeigen (siehe 'Peak-Hold-Funktion').

AC- (TRUE RMS) UND DC-STROMMESSUNGEN

• Beachten Sie, dass die Messleitungen nicht mit den Buchsen [10][11] verbunden sind.
• Stellen Sie die Funktionstaste [3] auf den gewünschten Bereich (40A, 40W)er . 1000A Wenn Sie den Bereich nicht im voraus kennen, starten Sie die Messung mit der automatischen Bereichseinstellung und wählen Sie den gewünschten Bereich anhand der ersten Messergebnisse.
• Wählen Sie mit der MODE-Taste [5] zwischen AC- und DC-Strom.
• Für Messungen van DC-Strom, drücken Sie de DCA-Nulltaste [7] um die Anzeige zu löschen (im Display erscheint ).
• Öffnen Sie den Backen [1] mit dem Zangenöffnungshebel [2] und schließen Sie einen einzigen Konduktor völlig zwischen den Backen. Lassen Sie den Zangenöffnungshebel [2] los. Das Messen von mehreren Konduktoren gleichzeitig zeigt eine falsche Anzeige an. Halten Sie die Backen während der Messung geschlossen.
• Lesen Sie den Wert der roten Messleitung auf dem LCD-Display [9] ab.
• Während einer hohen Strommessung kann ein akustisches Signal ertönen. Dies ist normal und beeinflusst die Messung nicht.

WIDERSTANDSMESSUNGEN, DURCHGANGSPRÜFUNG UND DIODENTEST

• Verbinden Sie die rote Messleitung mit der V·Ω·CAP·TEMP·Hz-Buchse [11] und die schwarze Messleitung mit der COM-Buchse [10].
• Stellen Sie die Funktionstaste [3] auf + + + + .
• Trennen Sie das Gerät vom Netz.
• Für die Widerstandsmessung, drücken Sie die MODE-Taste [5] bis Ω im Display erscheint. Verbinden Sie die Messleitungen mit dem Widerstand und lesen Sie den Wert im Display [9] ab. Trennen Sie eine Seite der Schaltung, die Sie messen möchten, vom Netz, um Störungen zu vermeiden.
• Für die Durchgangsprüfung, drücken Sie die MODE-Taste [5] bis » im Display erscheint. Verbinden Sie die Messleitungen mit der Schaltung und lesen Sie den Wert im Display [9] ab. Bei einem Widerstand < 35 Ω ertönt ein akustisches Signal. Bemerkung: Teststrom:< 1 mA.
• Für den Dioden-, Transistor- und Halbleitertest, drücken Sie die MODE-Taste [5] bis ➡ im Display erscheint. Eine gute Diode hat eine Durchlassspannung zwischen 0,4 \~ 0,9 V. Bei einem umgekehrten Anschluss und bei einer offenen Diode erscheint 'OL', bei Kurzschluss in der Diode erscheint einen Wert von '± 0 mV'.

Bemerkung: DC-Durchlassstrom: 0,3 mA typ., Spannung offener Kreis: 1,5 VDC.

KAPAZITÄTSMESSUNGEN

• Verbinden Sie die rote Messleitung mit der V·Ω·CAP·TEMP·Hz-Buchse [11] und die schwarze Messleitung mit der COM-Buchse [10].
• Stellen Sie die Funktionstaste [3] auf CAP.
• Beachten Sie, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.
• Verbinden Sie die Messleitungen mit dem Kondensator und lesen Sie den Wert im Display [9] ab.

FREQUENZMESSUNGEN

• Verbinden Sie die rote Messleitung mit der V·Ω·CAP·TEMP·Hz-Buchse [11] und die schwarze Messleitung mit der COM-Buchse [10].
• Stellen Sie die Funktionstaste [3] auf VHz.
• Halten Sie die MODE-Taste [5] 3 Sekunden gedrückt bis den Frequenzbereich im Display erscheint.
• Verbinden Sie die Messleitungen mit der Schaltung und lesen Sie den Wert im Display [8] ab.

TEMPERATURMESSUNGEN

• Stellen Sie die Funktionstaste [3] auf Temp. Wählen Sie °C oder °F mit der MODE-Taste [5] aus. Ihre Wahl wird im Display [9] angezeigt.
• Verbinden Sie die positive Seite (+) der Temperaturmessleitung mit der V·Ω·CAP·TEMP·Hz-Buchse [11] und die negative Seite (-) mit der COM-Buchse [10].
• Verbinden Sie den K-Typ-Fühler mit der Stromzange.
• Halten Sie den Temperaturmessfühler ± 30 Sekunden gegen den Gegenstand, den Sie messen möchten und lesen Sie den Wert im Display [9] ab.
• Drehen Sie die Funktionstaste nicht wenn der Temperaturmessfühler mit der Messzange verbunden ist.

7. Die Batterie

• Führen Sie einen Batteriewechsel durch sobald die Lo-Bat-Anzeige (☐) im Display erscheint.
• Trennen Sie die Messleitungen vom Gerät und stellen Sie die Funktionstaste [3] auf OFF ehe Sie die Batterie ersetzen. Verwenden Sie die Stromzange nicht ohne Batterie.
• Machen Sie die Schraube los und öffnen Sie das Batteriefach auf der Rückseite der Stromzange.
• Entfernen Sie die alte Batterie und legen Sie eine neue 9V-Batterie des gleichen Typs ein. Beachten Sie die Polaritätsanzeigen.
• Schließen Sie das Batteriefach und spannen Sie die Schraube an.
• Entfernen Sie die Batterie nach Gebrauch.
• Laden Sie nie Alkalinebatterien wieder auf und werfen Sie diese nicht ins Feuer.

ACHTUNG: Beachten Sie die Warnungen der Verpackung. Halten Sie die Batterien von Kindern fern.

8. Technische Daten

DC-Spannung		0,4/4/40/400/600 V
	Grundgenauigkeit ±(1,5 % + 2 Digits) / ±(0,8 % + 2 Digits) für den 0,4 V-Bereich/±(2,0 % + 2 Digits) für den 600 V-Bereich
	Eingangsimpedanz	10 MΩ
	max. Eingang	600 V
AC-Spannung 0,4/4/40/400/600 V true rms
	Grundgenauigkeit ±(1,5 % + 8 Digits)/±(1,0 % + 10 Digits) für den 0,4 V-Bereich/±(2,0 % + 8 Digits) für den 600 V-Bereich
	Eingangsimpedanz	10 MΩ
	Frequenzbereich 50 ~ 60 Hz
	max. Eingang	600 V
DC-Strom		40/400/1.000 V
	Grundgenauigkeit ±(2,8 % + 10 Digits) für den 40 A-Bereich/±(2,8 % + 8 Digits) für den 400 A-Bereich/±(3,0 % + 8 Digits) für den 1.000 A-Bereich

DCM268N
AC-Strom 40/400/1.000 A true rms
Grundgenauigkeit ±(2,8 % + 10 Digits) für den 40 A-Bereich/±(2,8 % + 8 Digits) für den 400 A-Bereich/±(3,0 % + 8 Digits) für den 1.000 A-Bereich
Widerstand 400/4 k/40 k/400 k/4 M/40 M
Grundgenauigkeit	±(1,0 % + 4 Digits) für den 400 Ω-Bereich/±(1,5 % + 2 Digits) für den 4k ~ 400k-Bereich/±(2,5 % + 5 Digits) für den 4 M-Bereich/±(3,5 % + 10 Digits) für den 40 M-Bereich
Überlastungsschutz	15 s max. 250 V (alle Bereiche)
Kapazität 4 n/40 n/400 n/4 μ/40 μ/400 μF/4 mF/40 mF
Grundgenauigkeit ±(5,0 % + 30 Digits) für den 4 nF-Bereich/±(5,0 % + 20 Digits) für den 40 nF-Bereich/±(3,0 % + 5 Digits) für den 400 nF ~ 40 μF-Bereich/±(4,0 % + 10 Digits) für den 400 μF-Bereich/±(5,0 % + 10 Digits) für den 4 mF ~ 40 mF-Bereich
Frequenz	4.000 kHz
Grundgenauigkeit ±(1,5 % + 2 Digits)
Überlastungsschutz	15 s max. 250 V (alle Bereiche)
Temperatur -40°C ~ 1.000°C
Grundgenauigkeit ±(2,5 % + 3°C)
max. Display	3.999
Größe LCD-Display	22 x 35 mm
Stromversorgung	1 x 9V-Batterie (mitgeliefert)
Abmessungen	229 x 80 x 49 mm
Gewicht mit Batterie	± 303 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
