Produkttyp	IP-Netzwerküberwachungskamera
Marke	Abus
Modell	TVAC14000A
Auflösung	2 Megapixel (1920 x 1080 Pixel)
Nachtsicht	Infrarot-LED, Reichweite bis zu 30 Meter
Blickwinkel	80° (horizontal)
Stromversorgung	PoE (Power over Ethernet) oder 12 V DC-Adapter
Stromverbrauch	Max. 8 W
Abmessungen (L x H x T)	70 x 180 x 70 mm
Gewicht	500 g
Schutzklasse	IP66 (wetterbeständig)
Betriebstemperatur	-30°C bis +60°C
Speicher	microSD-Karte bis zu 128 GB oder NVR-Aufzeichnung
Konnektivität	Ethernet 10/100 Mbps, kein integriertes Wi-Fi
Unterstützte Protokolle	TCP/IP, HTTP, RTSP, ONVIF
Hauptfunktionen	Bewegungserkennung, E-Mail-Alarm, Nachtsicht
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	SSL/TLS-Verschlüsselung, Passwort-Authentifizierung
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; ABUS Kundendienst kontaktieren
Allgemeine Informationen	2 Jahre Garantie, Kompatibilität mit Videoüberwachungssystemen

Häufig gestellte Fragen - TVAC14000A ABUS

Wie installiere ich die ABUS TVAC14000A Kamera?

Befestigen Sie die Kamera mit dem mitgelieferten Halter an der Wand, schließen Sie das Ethernet-Kabel an und versorgen Sie sie über PoE oder 12V-Adapter mit Strom. Folgen Sie der Schnellstartanleitung zur Konfiguration der IP-Adresse und des Fernzugriffs.

Welche App verwende ich zur Bildanzeige?

Verwenden Sie die App ABUS IP Camera Viewer oder jede ONVIF-kompatible Software. Sie können auch über einen Webbrowser mit der IP-Adresse der Kamera darauf zugreifen.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (unter der Abdeckung) etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Das Gerät wird mit den Standardeinstellungen neu gestartet.

Kann die Kamera ohne Internetverbindung betrieben werden?

Ja, im lokalen Netzwerk. Sie können die Bilder auf einem NVR-Rekorder oder einem PC im selben Netzwerk anzeigen. Fernzugriffsfunktionen erfordern eine Internetverbindung.

Wie weit reicht die Nachtsicht?

Die Infrarot-Nachtsicht hat eine maximale Reichweite von 30 Metern bei völliger Dunkelheit. Die Reichweite kann je nach Umgebungsbedingungen variieren.

Wie nehme ich Videos auf?

Legen Sie eine microSD-Karte (bis zu 128 GB) in den dafür vorgesehenen Steckplatz ein oder verbinden Sie die Kamera über das Netzwerk mit einem kompatiblen NVR-Rekorder.

Ist die Kamera regenfest?

Ja, sie hat die Schutzklasse IP66, die sie gegen Wasserstrahlen und Staub schützt. Sie kann im Außenbereich installiert werden.

Kann ich statt PoE ein Netzteil verwenden?

Ja, die Kamera akzeptiert eine 12V DC-Stromversorgung über einen Adapter (nicht im Lieferumfang). Schließen Sie ihn an den zylindrischen Stecker an und achten Sie auf die richtige Polarität.

Wie konfiguriere ich die Bewegungserkennung?

Rufen Sie die Weboberfläche der Kamera auf, gehen Sie zu 'Ereignisse' > 'Bewegungserkennung'. Legen Sie die empfindlichen Bereiche und Aktionen (E-Mail-Benachrichtigung, Aufnahme) fest.

Was tun, wenn das Bild unscharf ist?

Überprüfen Sie den Fokus durch Drehen des Objektivrings. Reinigen Sie die Kuppel mit einem weichen Tuch. Stellen Sie sicher, dass die Auflösung in den Einstellungen auf den Maximalwert eingestellt ist.

BEDIENUNGSANLEITUNG TVAC14000A ABUS

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

English

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite www.abus.com/Sicherheit-selbst-installiert

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Warnhinweis im Sinne des § 201 StGB:

Wer unbefugt das nichtöffentlich gesprochene Wort eines anderen auf einen Tonträger aufnimmt und eine so hergestellte Aufnahme gebraucht oder einem Dritten zugänglich macht kann mit Freiheitsstrafe oder Geldstrafe bestraft werden!

Ebenso kann bestraft werden, wer unbefugt das nicht zu seiner Kenntnis bestimmte, nichtöffentlich gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das aufgenommene oder abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen Inhalt öffentlich mitteilt.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter der oben angegebenen Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung

Betreiben Sie Monitor und Kamera nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Flüssigkeiten

Stellen Sie den Monitor nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

4. Reinigung

Reinigen Sie Monitor und Kamera nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Monitor und Kamera sind dabei vom Netz zu trennen.

5. Belüftung

Die Lüftungsöffnungen des Monitors dürfen nicht abgedeckt oder zugebaut werden. Verhindern Sie das Eindringen von Gegenständen und Flüssigkeiten in den Monitor, z.B. über die Lüftungsöffnungen.

6. Zubehör

Schließen Sie nur ausdrücklich dafür vorgesehenes Zubehör an. Andernfalls kann es zu Gefahrensituationen oder Schäden an Monitor oder Kamera kommen.

7. Aufstellungsort

Die Kamera ist sowohl für den Betrieb im geschützten Außenbereich als auch für den Innenbereich vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden. Montieren Sie die Kamera so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer der Kamera fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.

Der Monitor sollte nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkte Sonneneinstrahlung platziert werden und ist nur für den Betrieb im Innenbereich vorgesehen.

Betreiben Sie Monitor und Kamera nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich:

Kamera -10°\~ +50°C, Monitor 0°\~40°C.

8. Funkübertragung

Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montageort kann die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 150m erreicht werden, in Gebäuden jedoch deutlich weniger.

Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate:

Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit gleicher oder benachbarter Funk-Frequenz.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgenden Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

4. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

5. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

6. Öffnen Sie niemals das Gehäuse oder das Netzteil.

7. Stecken Sie keine metallischen oder feuergefährlichen Gegenstände in das Geräteinnere.

8. Um Beschädigungen durch Überspannungen (z. B. Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

9. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
• Temperaturen außerhalb des zulässigen Bereichs
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhalt

1. Bestimmungsgemäße Verwendung 8
2. Lieferumfang 8
3. Merkmale und Funktionen 8
4. Gerätebeschreibung....9

4.1. Beschreibung des Monitors 9
4.2. Beschreibung der Kamera.... 11

1. Installation 13

5.1. Monitorinstallation und -montage 13
5.2. Paarung der Kamera und des Monitors 14
5.3. Kameramontage 14

1. Bedienung 16

6.1. Liveansicht.... 16

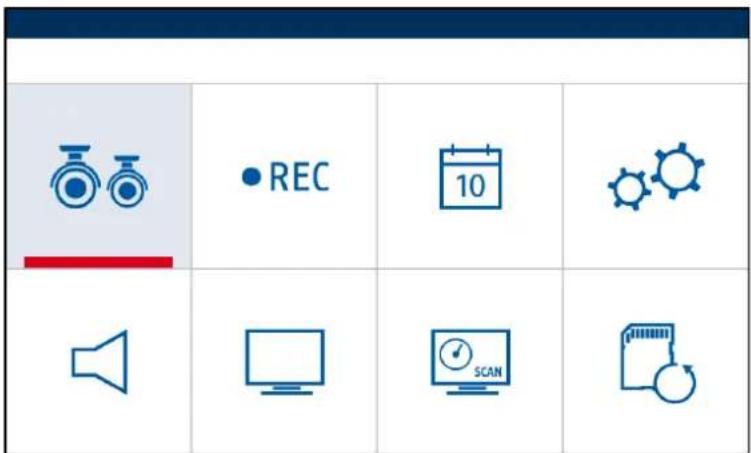

6.2. Hauptmenü 17
6.3. Kamera Einstellungen 18
6.4. Rekorder Einstellungen 19
6.5. Ereignisliste/Wiedergabe 21
6.6. System Einstellungen 22
6.7. Audio Alarm 24
6.8. Schwenken/Neigen/Zoomen 24
6.9. Sequenz....25

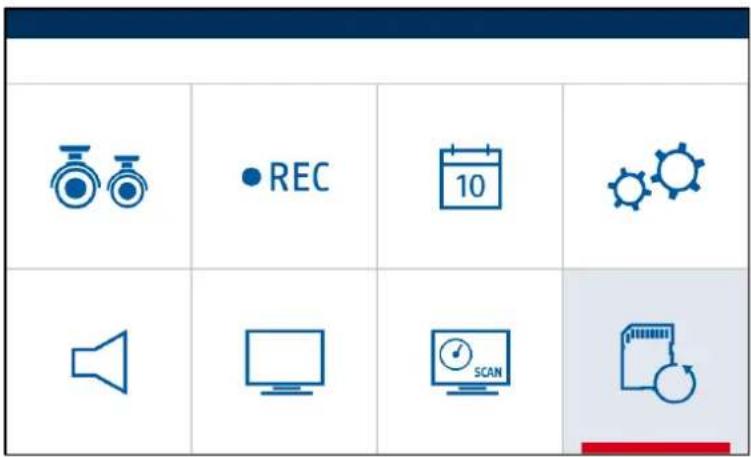

6.10. Ringspeicher 25

1. Wartung und Reinigung......29

8.1. Wartung 29
8.2. Reinigung....29

1. Entsorgung 29

2. Technische Daten....30

1. Bestimmungsgemäße Verwendung

Mit diesem 7“Funkmonitor und der IR- Funkaußenkamera können Sie problemlos Videosignale per Funk auf mittleren bis großen Distanzen übertragen und darstellen.

Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist. Die Kamera überträgt das Videosignal drahtlos an den Funkmonitor. Aufgrund der Umwandlung in digitale Signale können somit Störungen und Interferenzen reduziert werden. Durch Einstellungen am Zeitplan kann die Kamera auf Bewegungsdetektionen der Kamera oder auf dauerhafte Aufzeichnung eingestellt werden.

Sie haben die Möglichkeit bis zu 4 Kameras (TVAC14010A) mit dem Monitor zu verbinden und diese in einer 4-fachen Ansicht darzustellen und gleichzeitig mit QVGA Auflösung aufzuzeichnen. Eine Aufzeichnung mit Audio ist auf eine Kamera beschränkt. Audio wird standardmäßig auf Kanal 1 wiedergeben und wechselt bei Bewegungserkennung auf die Kamera, die Bewegung erkannt hat.

2. Lieferumfang

IR Funk-Außenkamera 2,4 GHz

Netzteil inkl. EU-, AU- und UK- Adapter 5 VDC/1A

Kamerahalterung inkl. Montagematerial

Montagematerial für den Monitor

3. Merkmale und Funktionen

• Komplettset bestehend aus Monitor, IR Funk-Außenkamera, Netzteile und Zubehör
• Übertragung von Video- und Audiodaten über verschlüsselten Digitalfunk
• 7“ Farbmonitor mit integrierten Lautsprechern für lautstarken Alarm im Ereignisfall
• Robuste, wetterfeste Funk-Außenkameras (IP66) mit Infrarot Nachtsichtfunktion und 640 x 480 Pixel Auflösung
• Aufzeichnung nach Bewegungserkennung, Zeitplan oder dauerhaft
• Aufzeichnung auf max. 32 GB micro-SD-Karte (Zubehör)
• Mit bis zu 4 Funk-Kameras erweiterbar

4. Gerätebeschreibung

4.1. Beschreibung des Monitors

Vorderansicht

Der Monitor funktioniert in drei verschiedenen Modi: Menümodus, Wiedergabemodus und Aufzeichnungsmodus. Abhängig vom Betriebsmodus haben die Tasten unterschiedliche Funktionsweisen, diese werden in der folgenden Matrix erläutert.

No	Beschreibung	Menü	Liveansicht	Wiedergabe
1	Link LED
2	Power LED
3	Menü (M)	Auswählen	Menü öffnen	Pause/Abspielen
4	Kanal + (CH+)	Cursor Runter	Kamera Wechsel (+)	Kamera Wechsel (+)
5	Volume - (VOL-)	Cursor Rechts	Lautstärke ändern (-)	Zurückspringen
6	Kanal – (CH-)	Cursor Links	Kamera Wechsel (-)	Kamera Wechsel (-)
7	Volume + (VOL+)	Cursor Hoch	Lautstärke ändern (+)	Vorspringen
8	Abbruch (ESC)	Verlassen		Verlassen
9	Aufzeichnung / Löschen (REC/DEL)	Löschen	Aufzeichnung starten und beenden	Vorherige Aufnahme
10	Zoom		Zoommodus	Wiedergabe beenden
11	Alarm		Audioalarm AN/AUS	Nächste Aufnahme

LED	Status	Bedeutung
Link LED 1	Blinken	Monitor ist im „Pairing Modus“
	An (grün)	Monitor hat Verbindung zu einer Kamera
	Aus	Monitor hat keine Verbindung zu einer Kamera oder befindet sich im Menü.
Power LED 2	An (rot)	Monitor an
	Aus	Monitor aus

Rückansicht

No	Beschreibung
1	An/Aus Schalter
2	Löcher für Wandmontage
3	Antenne
4	Lautsprecher
5	SD-Karten Slot
6	Reset-Taste
7	AV-Ausgang
8	Spannungsversorgung
9	Standfuß

Halten Sie für das Ein/Ausschalten des Gerätes den An/Aus Schalter für ca. 3 Sekunden gedrückt.

4.2. Beschreibung der Kamera

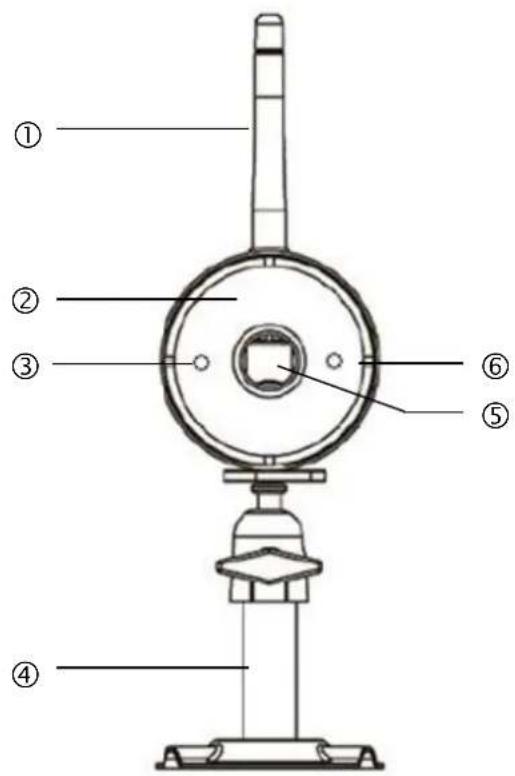

Vorderansicht:

LED	Status	Bedeutung
Power LED 3	An (rot)	Kamera an
	Aus	Kamera aus
Link LED 6	Blinken	Die Kamera ist im „Pairing Modus“
	An (grün)	Kamera hat Verbindung zum Monitor
	Aus	Kamera ist im Standby

Rückansicht:

1	SMA Anschluss
2	Mikrofon
3	Pairing-Taste
4	Anschluss Spannungsversorgung

5. Installation

5.1. Monitorinstallation und -montage

1. Verbinden Sie das Netzteil mit dem Monitor
2. Schalten Sie das Gerät ein. Drücken Sie hierzu etwa 3 Sekunden lang die Power-Taste.

	Achtung:Bitte beachten Sie, dass der Monitor vor dem ersten Einsatz OHNE externerSpannungsversorgung, mindestens 8 Stunden geladen werden muss!Die Akkulaufzeit beträgt ca. 1,5 Stunden.
	Achtung:Durch den eingebauten Akku haben Sie die Möglichkeit, den Monitor flexibel einzusetzen.Wenn das Akku Symbol leuchtet muss der Akku geladen werden. Bitte beachten Sie,dass der Akku immer ausreichend geladen sein muss, um eine verlustfreie Aufzeichnung zu gewährleisten.

Sie können den Monitor mit dem Standfuß auf einer ebenen Fläche aufstellen.

Für eine Wandmontage zeichnen Sie 2 Bohrungslöcher im Abstand von 10cm auf der gewünschten Höhe an Ihre Wand. Bohren Sie nun die 2 Löcher und setzen die beigelegten Dübel ein.

Drehen Sie die Schrauben in die Dübel ein und lassen die Schrauben ein Stück hervorstehen. Sie können nun den Monitor in die Schrauben einhängen. Ziehen Sie den Monitor leicht nach unten um diesen zu arretieren.

5.2. Paarung der Kamera und des Monitors

Um eine Kamera mit dem Monitor zu verbinden gehen Sie wie folgt vor:

1. Schließen Sie die Kamera und den Monitor an die Netzteile an.
2. Wählen Sie im Menü des Monitors „Kamera Einstellungen“, anschließend die gewünschte Kamera. Wählen Sie nun die Option „Kamera einlernen“ und drücken die Menü Taste
3. Drücken Sie danach die PAIRING-Taste am Kabel der Kamera. Die grüne Link-LED beginnt zu blinken
4. Bei erfolgreicher Verbindung leuchtet die Link-LED der Kamera für 2 Sekunden auf und erlischt danach. Auf dem Monitor erscheint die Nachricht „Einlernen erfolgreich“.

Achtung:

Bitte beachten Sie, dass die Verbindungsdauer bis zu 60 Sekunden dauern kann.

5.3. Kameramontage

Wählen Sie mit Hilfe der Kamerahalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun die Bohrungslöcher auf dem Untergrund und bohren Sie diese vor. Setzen Sie zunächst die mitgelieferten Dübel ein und befestigen sie mit den Schrauben nun die Halterung.

Achtung:

Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass die Reichweite der Funkübertragung am Ort der gewünschten Installation verfügbar ist.

Schrauben Sie hierzu die mitgelieferte Antenne schon zu Beginn an.

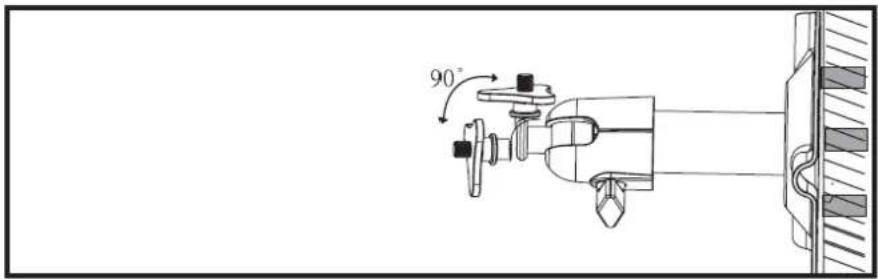

Sie haben die Möglichkeit die Halterung um 90° zu schwenken um eine gewünschte Position auszuwählen. Lockern Sie zunächst die Schraube an der Seite und stellen Sie den gewünschten Blickwinkel ein. Fixieren Sie die Schraube im Anschluss um die gewünschte Position zu fixieren.

Schrauben Sie im Anschluss die Kamera auf den Halter auf und verbinden Sie das Netzteil mit der Kamera.

Montagemöglichkeiten:

Für die generelle Steuerung in der Liveansicht beziehen Sie sich auf Menüpunkt 4.1.

Icon		Beschreibung
1	Kanalnummer Anzeige	Zeigt die Kanalnummer der jeweiligen Kamera.
	Audio Anzeige	Zeigt an bei welcher Kamera Audioverbindung besteht.
	Signal Anzeige	Zeigt die Signalstärke der Verbindung der jeweiligen Kamera.
	Display Modus	Quad-Ansicht, Anzeige aller Kameras in der Vierfach-Ansicht Sequenz Modus, Wechsel der einzelnen Kameras mit einer Verweilzeit von 5-15 Sekunden Einzel-Ansicht, Vollbildansicht einer Kamera
	Audio Lautstärke	Die Lautstärke kann durch die VOL+/- Tasten in 7 verschiedenen Stufen eingestellt werden. = Volle Lautstärke = Halbe Lautstärke = Lautlos
	Akku Anzeige	Zeigt die restliche Akkukapazität an.
	Aufnahme Anzeige	Bei laufender Aufzeichnung wird das Aufnahme Symbol dargestellt.

6.2. Hauptmenü

Im Hauptmenü wählen Sie den gewünschten Menüpunkt mit den Pfeiltasten CH+/- und VOL+/- aus und bestätigen Sie Ihre Auswahl mit der Menü Taste.

Sie können das Hauptmenü oder die jeweiligen Menüpunkte mit der ESC Taste verlassen.

Icon	Beschreibung	Untermenüpunkte
	Kamera Einstellungen	Kamera einlernenBild HelligkeitKamera aktivieren oder deaktivieren
	Rekorder Einstellungen	ZeitplanBewegungsempfindlichkeitSpeicher formatierenBewegungsmaskeAufnahmezeit
	Ereignisliste
	System Einstellungen	Datum und UhrzeitTV AusgangEnergiesparmodusAnsicht im RuhezustandWerkseinstellungen
	Audio Alarm
	Schwenken/Neigen/Zoomen
	Sequenz
	Ringspeicher

6.3. Kamera Einstellungen

In den Kamera Einstellungen wählen Sie die gewünschte Kamera mit den Pfeiltasten VOL+/- aus und bestätigen Sie Ihre Auswahl mit der Menü Taste. Wählen Sie dann die verschiedenen Menüpunkte mit den Pfeiltasten CH+/- aus.

Sie können die jeweiligen Menüpunkte mit der ESC Taste verlassen.

Icon	Menüpunkt	Beschreibung
	Kamera einlernen	Drücken Sie die Menü Taste um den Einlernprozess am Monitor zu starten und drücken Sie danach die Einlerntaste um die Kamera in das System einzulernen.
	Bild Helligkeit	Drücken Sie die Pfeiltasten CH+/-, um die Helligkeit des Kamerabildes anzupassen.
	Kamera aktivieren oder deaktivieren	Drücken Sie die Pfeiltasten CH+/-, um die Kamera entweder zu aktivieren oder zu deaktivieren.

6.4. Rekorder Einstellungen

	AM 12:00	AM 01:00	AM 02:00	AM 03:00
	AM 04:00	AM 05:00	AM 06:00	AM 07:00
	AM 08:00	AM 09:00	AM 10:00	AM 11:00
	PM 12:00	PM 01:00	PM 02:00	PM 03:00
	PM 04:00	PM 05:00	PM 06:00	PM 07:00
	PM 08:00	PM 09:00	PM 10:00	PM 11:00

In den Rekorder Einstellungen wählen Sie die Menüpunkte mit den Pfeiltasten CH+/- aus und bestätigen Sie Ihre Auswahl mit der Menü Taste.

Sie können die jeweiligen Menüpunkte mit der ESC Taste verlassen.

Icon	Menüpunkt	Beschreibung
	Zeitplan	Wählen Sie mit den Pfeiltasten VOL+/- die verschiedenen Aufnahmemodi aus und drücken Sie die Menü Taste zur Bestätigung. Der Zeitplan bezieht sich immer auf alle Kameras.M=BewegungAlle Kameras zeichnen auf, sobald eine Kamera eine Bewegung erkannt hat. Die Länge der Aufnahme richtet sich nach dem Wert, der in dem Menüpunkt Aufnahmezeit eingestellt wurde.S=ZeitplanAlle Kameras zeichnen dauerhaft auf.X=ManuellHier können Sie den Aufnahmeplan einzeln für die jeweiligen Stunden definieren. Wählen Sie die gewünschte Stunde mit den Pfeiltasten CH+/- und VOL+/- aus und definieren Sie mit der Menü Taste die verschiedenen Aufnahmemöglichkeiten.Bei manuellem Zeitplan zeichnen alle Kameras auf, sobald in der Liveansicht die Aufnahme durch die REC/DEL Taste gestartet wird. Die Aufnahme kann nach 30 Sekunden durch Drücken der Menü Taste oder REC/DEL Taste beendet werden. Die Länge der Aufnahme richtet sich nach dem Wert, der in dem Menüpunkt Aufnahmezeit eingestellt wurde.
		Audioaufnahmen sind nur für eine Kamera möglich. Bei einer Vierfach-Ansicht wird standartmäßig der Kanal 1 mit Audio aufgezeichnet. Bei einer Bewegungserkennung wechselt die Audioaufnahme auf die Kamera, die Bewegung erkannt hat.
	Bewegungsempfindlichkeit	Wählen Sie mit den Pfeiltasten VOL+/- die gewünschte Kamera aus und verändern Sie die Bewegungsempfindlichkeit der Kamera mit den Pfeiltasten CH+/-.AUS: Bewegungserkennung ist ausgeschaltetLVL1: Geringe EmpfindlichkeitLVL2: Mittlere EmpfindlichkeitLVL3: Hohe Empfindlichkeit
	Speicher formatieren	Drücken Sie die Menü Taste, um die eingelegte SD-Karte zu formatieren.
	Bewegungsmaske	Wählen Sie mit den Pfeiltasten VOL+/- die gewünschte Kamera aus und drücken Sie die Menü Taste, um in die Einstellung der Bewegungsmaske zu gelangen.Wählen Sie mit den Pfeiltasten CH+/- und VOL+/- die gewünschte Kachel aus. Mit der Menü Taste können Sie die Kacheln der Bewegungserkennung aktivieren (Durchsichtig) oder deaktivieren (Blau markiert).
	Aufnahmezeit	Wählen Sie mit den Pfeiltasten VOL+/- die gewünschte Aufnahmezeit aus und bestätigen Sie Ihre Auswahl mit der Menü Taste.

6.5. Ereignisliste/Wiedergabe

Icon	Menüpunkt	Beschreibung
	Datum	Wählen Sie in der ersten Ebene mit den Pfeiltasten VOL+/- das gewünschte Datum aus und drücken Sie die Menü Taste.
	Uhrzeit	Wählen Sie in der zweiten Ebene mit den Pfeiltasten VOL+/- den gewünschten Zeitraum aus und drücken Sie die Menü Taste.
	Aufnahme Dateien	Wählen Sie in der dritten Ebene mit den Pfeiltasten VOL+/- die gewünschte Aufnahme aus und drücken Sie die Menü TasteDie Datei zeigt jeweils den aufgenommen Zeitraum an welche Kameras aufgenommen wurden und auf welche Art aufgenommen wurdeC = Manuelle AufzeichnungM = Bewegungserkennung AufzeichnungS = Dauer Aufzeichnung
	Wiedergabe	Für generelle Steuerung in der Wiedergabe beziehen Sie sich auf Menüpunkt 4.1.Standardmäßig wird bei der Wiedergabe einer Datei immer eine Vierfach-Ansicht wiedergeben.Drücken Sie die Menü TASTE um die Wiedergabe zu pausieren und drücken Sie die Pfeiltasten CH+/- um die verschiedenen Kameras zu selektieren.Für die Wiedergabe über die Software des Systems beziehen Sie sich auf Menüpunkt 7.

6.6. System Einstellungen

Deutsch	English	Français

In den Rekorder Einstellungen wählen Sie die Menüpunkte mit den Pfeiltasten VOL+/- aus und bestätigen Sie Ihre Auswahl mit der Menü Taste.

Sie können die jeweiligen Menüpunkte mit der ESC Taste verlassen.

Icon	Menüpunkt	Beschreibung
	Datum und Zeit	Wählen Sie mit den Pfeiltasten VOL+/- die verschiedenen Datum und Zeit Einstellungen aus und verändern Sie diese mit den Pfeiltasten CH+/-.
	TV Ausgang	Wählen Sie mit den Pfeiltasten VOL+/- den gewünschten TV Ausgang NTSC oder PAL aus (Standard in EU: PAL) und bestätigen Sie Ihre Auswahl mit der Menü Taste.
	EnergiesparmodusAnsicht im Ruhezustand	Wählen Sie die gewünschte Einstellung für den Energiesparmodus mit den Pfeiltasten VOL+/- aus und bestätigen Sie Ihre Auswahl mit der Menü Taste.Energiesparmodus nach 5 MinutenDer Monitor geht nach 5 Minuten ohne Eingabe aus. Dies beeinflusst nicht die Aufnahmeeinstellungen des Systems.Energiesparmodus nach 10 MinutenDer Monitor geht nach 10 Minuten ohne Eingabe aus. Dies beeinflusst nicht die Aufnahmeeinstellungen des Systems.Bildschirm dauerhaft anDer Monitor bleibt dauerhaft an.Ansicht im RuhezustandWählen Sie die gewünschte Einstellung für die Ansicht im Ruhezustand mit den Pfeiltasten VOL+/- aus und bestätigen Sie Ihre Auswahl mit der Menü Taste.Befindet sich der Monitor in der Liveansicht schaltet er ohne weitere Eingaben nach 2 Minuten in den Ruhezustand.Eine Bewegungsdetektion oder eine Eingabe beendet den Ruhezustand.Folgende 4 Einstellmöglichkeiten im Ruhezustand sind möglich:Vierfachansicht im RuhezustandEine Vierfachansicht wird dargestellt.5 Sekunden VerweilzeitSequenzmodus mit 5 Sekunden Verweilzeit.10 Sekunden VerweilzeitSequenzmodus mit 10 Sekunden Verweilzeit.15 Sekunden VerweilzeitSequenzmodus mit 15 Sekunden Verweilzeit.
	Werkseinstellungen / Sprachauswahl	Wählen Sie die gewünschte Einstellung für die Werkseinstellungen/Sprachauswahl mit den Pfeiltasten VOL+/- aus und bestätigen Sie Ihre Auswahl mit der Menü Taste.DeutschStellen Sie das System auf Werkseinstellungen mit der Sprache Deutsch.EnglischStellen Sie das System auf Werkseinstellungen mit der Sprache Englisch.FranzösischStellen Sie das System auf Werkseinstellungen mit der Sprache Französisch.

6.7. Audio Alarm

Drücken Sie die Menü Taste, um den Audio Alarm zu aktivieren oder deaktivieren.

Der Audio Alarm wird vom Monitor bei Bewegungserkennungen der Kameras als Warnung abgespielt, wenn der Zeitplan auf Bewegung eingestellt wurde.

6.8. Schwenken/Neigen/Zoomen

Drücken Sie die Menü Taste, um in den Zoom Modus zu gelangen.

Im Anschluss können Sie mit den Pfeiltasten CH+/- und VOL+/- durch das Bild steuern.

Sie können den Zoom Modus mit der ESC Taste verlassen.

6.9. Sequenz

Drücken Sie die Menü Taste, um den Sequenz Modus zu starten.

Alle aktiven Kameras werden mit einem 5 Sekunden Intervall gewechselt bis Sie den Modus mit der Menü Taste abbrechen oder eine Bewegung detektiert wurde.

6.10. Ringspeicher

Drücken Sie die Menü Taste, um den Ringspeicher zu aktivieren oder zu deaktivieren.

Bei einem aktiven Ringspeicher werden ältere Aufzeichnungen überspielt sobald die SD-Karte voll ist.

Legen Sie die beigelegte CD in Ihren PC ein. Klicken Sie auf COMPUTER und klicken Sie auf die CD. Dort finden Sie die Installationsdatei des TVAC14000 Media Players.

Klicken Sie mit einem Rechtsklick auf die Datei und wählen Sie „Als Administrator ausführen“, um die Installation zu starten.

Klicken Sie einmal auf „Next“ und anschließend auf „Finish“, um die Installation abzuschließen.

No	Beschreibung
1	Kanal 1 Wiedergabe Fenster
2	Kanal 2 Wiedergabe Fenster
3	Kanal 3 Wiedergabe Fenster
4	Kanal 4 Wiedergabe Fenster
5	Wiedergabe Zeitleiste
6	Abspielen
7	Pause
8	Stop
9	Vorheriger Aufnahme
10	Nächste Aufnahme
11	Aufnahme Laden
12	Kanal aktivieren/deaktivieren

7.3. Wiedergabe

Klicken Sie auf „Load“ um Aufnahmen zu importieren und wiederzugeben. Die Aufnahmen (SNX Dateien) müssen hierzu von der Micro SD Karte auf Ihren PC gespeichert werden.

Kanal aktivieren/deaktivieren

Während der Wiedergabe werden alle 4 Kameras in der Vierfachansicht mit Audio wiedergegeben. Sie können während der Wiedergabe einzelne Kanäle auswählen oder Audio an-/ausschalten.

Wählen Sie 1 für eine Wiedergabe des Kanals 1.

Wählen Sie 2 für eine Wiedergabe des Kanals 2

Wählen Sie 3 für eine Wiedergabe des Kanals 3

Wählen Sie 4 für eine Wiedergabe des Kanals 4

Sobald mehr als ein Kanal ausgewählt wurde, wird die Wiedergabe wieder in der Vierfach-Ansicht dargestellt.

8. Wartung und Reinigung

8.1. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts. Öffnen Sie es niemals.

8.2. Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

9. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

10. Technische Daten

Typennummer	TVAC14000A - Kamera	TVAC14000A - Monitor
Auflösung	640 x 480 Pixel	800x480 Pixel
Kamerakanäle	-	4
Bildaufnehmer	1/4" CMOS	-
Objektiv	3,6mm (Fixobjektiv)	-
Blickwinkel	60° (Horiztonal) / 43° (Vertikal)	-
Akku-Laufzeit	-	1,5 Stunden
Akku Typ	-	Li-Ion Polymer 3,7 V / 2000 mA
Anzahl High-Power IR LEDs	6	-
IR-Schwenkfilter	ja	-
Reichweite Nachtsichtfunktion	Max. 5 Meter	-
Frequenz	2,4 GHz
Funkreichweite	150m*
Sendeleistung	15 +/- 2 dBm
Sensibilität	-80 dBm
Modulation	FHSS
Monitor	-	7" LCD
Schutzart IP	66	-
Max. Betriebstemperatur	-10°C bis +50°C	0°C bis +40°C
Speichermedium	-	SD-Karte, max 32 GB
Sprache OSD	-	Deutsch, Englisch, Französisch
Spannungsversorgung DC	5 V DC
Stromaufnahme	550mA (max.)	860mA (max.)
Dimensionen	150 x 74 x 68	200 x 122 x 25 mm
Gewicht	390 g	395 g
Zertifizierungen	CE

* Die Reichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen,
Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.).
Unter ungünstigen Bedingungen können auch nur geringere Reichweiten erreicht werden!

Speicherkapazität

Speicherkapazität	Eine Kamera(640 x 480 VGA)	Vier Kameras(320x240 QVGA)
1 GB	60 Minuten	120 Minuten
2 GB	110 Minuten	220 Minuten
8 GB	400 Minuten	800 Minuten
16 GB	950 Minuten	1.900 Minuten
32 GB	1.880 Minuten	3.760 Minuten

TVAC14000A

www.abus.com/Sicherheit-selbst-installiert

Introduction

Dear Customer,

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

www.abus.com/Sicherheit-selbst-installiert

Inleiding

Geachte klant,

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

DUITSLAND

1. Afvoer 113

2. Technische gegevens.... 114

1. Beoogd gebruik

10. Technische gegevens

www.abus.com/Sicherheit-selbst-installiert

Introduzione

Gentile cliente,

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten.

Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.

UK Imprint
