BEDIENUNGSANLEITUNG AVF 149 HOTPOINT

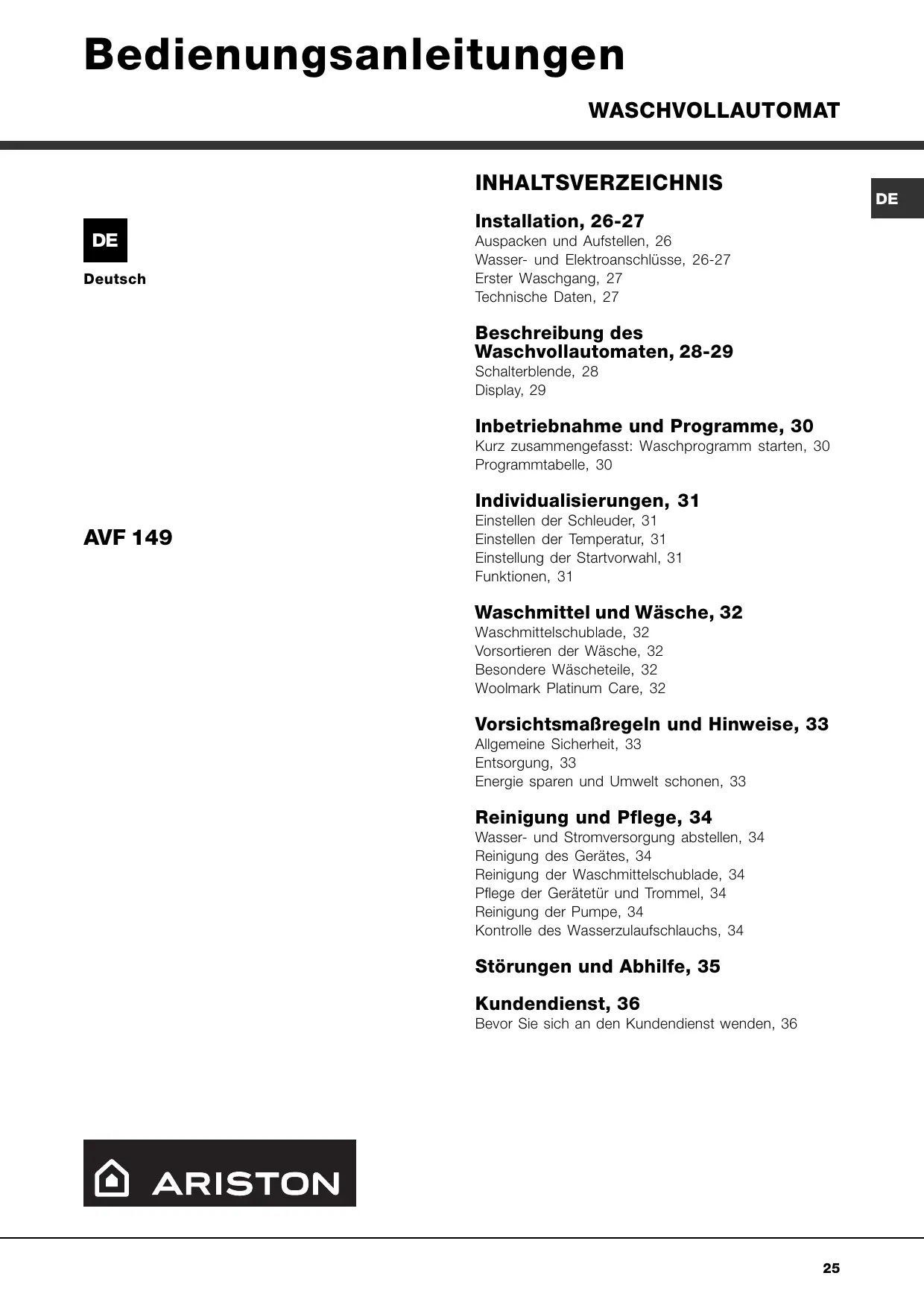

Bedienungsanleitungen WASCHVOLLAUTOMAT INHALTSVERZEICHNIS Deutsch

Installation, 26-27 Auspacken und Aufstellen, 26 Wasser- und Elektroanschlüsse, 26-27 Erster Waschgang, 27 Technische Daten, 27 Beschreibung des Waschvollautomaten, 28-29 Schalterblende, 28 Display, 29 Inbetriebnahme und Programme, 30 Kurz zusammengefasst: Waschprogramm starten, 30 Programmtabelle, 30 Individualisierungen, 31 AVF 149 Einstellen der Schleuder, 31 Einstellen der Temperatur, 31 Einstellung der Startvorwahl, 31 Funktionen, 31 Waschmittel und Wäsche, 32 Waschmittelschublade, 32 Vorsortieren der Wäsche, 32 Besondere Wäscheteile, 32 Woolmark Platinum Care, 32 Vorsichtsmaßregeln und Hinweise, 33 Allgemeine Sicherheit, 33 Entsorgung, 33 Energie sparen und Umwelt schonen, 33 Reinigung und Pflege, 34 Wasser- und Stromversorgung abstellen, 34 Reinigung des Gerätes, 34 Reinigung der Waschmittelschublade, 34 Pflege der Gerätetür und Trommel, 34 Reinigung der Pumpe, 34 Kontrolle des Wasserzulaufschlauchs, 34 Störungen und Abhilfe, 35 Kundendienst, 36 Bevor Sie sich an den Kundendienst wenden, 36

Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen. Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist. Lesen Sie bitte folgende Hinweise aufmerksam durch, Wasser- und Elektroanschlüsse sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. Auspacken und Aufstellen Auspacken

2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte

nicht anschließen, sondern den Kundendienst anfordern.

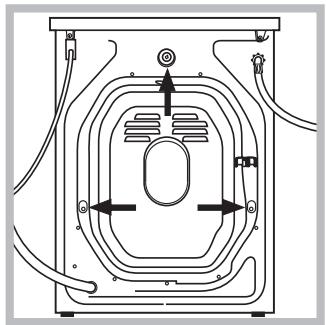

3. Die 3 Transportschutzschrauben ausschrauben

und das an der Rückwand befindliche Gummiteil nebst entsprechendem Distanzstück abnehmen (siehe Abbildung).

4. Die Löcher mittels der mitgelieferten Kunststoffstöpsel

5. Sämtliche Teile aufbewahren: Sollte der Waschvollautomat erneut transportiert werden müssen, müssen

diese Teile wieder eingesetzt werden. Verpackungsmaterial ist kein Spielzeug für Kinder Standfläche

1. Der Waschvollautomat muss auf einem ebenen, festen

Untergrund aufgestellt werden, ohne ihn an Wände, Möbelteile oder ähnliches anzulehnen.

2. Sollte der Boden nicht

perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten.

Anschluss des Zulaufschlauches

1. Legen Sie die Gummidichtung A in das

Anschlussstück des Zulaufschlauches ein und drehen Sie dieses an einen mit Gewindeanschluss von ¾ G versehenen Kaltwasserhahn (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

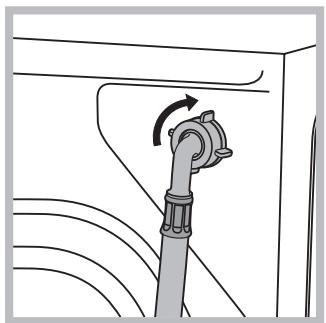

2. Schließen Sie das

andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss an (siehe Abbildung).

3. Der Schlauch darf hierbei nicht eingeklemmt oder

abgeknickt werden. Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegebenen sind (siehe nebenstehende Seite). Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann. Anschluss des Ablaufschlauches

Mehrfachstecker. Das Kabel darf nicht gebogen bzw. eingeklemmt werden. Installation

Schließen Sie den Ablaufschlauch, ohne ihn dabei zu krümmen, an eine Ablaufleitung, oder an einen in der Wand in einer Mindesthöhe von 65 - 100 cm angelegten Ablauf an; Verwenden Sie bitte keine Verlängerungen oder Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden. Erster Waschgang Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das 90°CWaschprogramm ohne Vorwäsche ein. Waschmittel Verlängerungsschläuche sollten nicht eingesetzt Technische Daten Abmessungen Breite 59,5 cm Höhe 85 cm Tiefe 52,5 cm Fassungsvermögen 1 bis 5 kg Elektroanschlüsse Spannung 220/230 Volt 50 Hz max. Leistungsaufnahme 1850 W • die Stromspannung den in nebenstehender Datentabelle aufgeführten Werten entspricht; Wasseranschlüsse Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 46 Liter • der Stecker in die Steckdose passt. Andernfalls muss der Stecker (oder die Steckdose) ersetzt werden. Schleudertouren bis zu 1400 U/min. Prüfprogramme gemäß IEC456 Programm 3; Temperatur 60°C; bei einer Lademenge von 5 kg. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass: • die Steckdose über eine normgerechte Erdung verfügt; • die Steckdose die in nebenstehender Datentabelle angegebene Höchstlast des Gerätes trägt; Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein. Dieses Gerät entspricht den folgenden EG-Richtlinien: - 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen Kundendienst Der Waschvollautomat darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten Gewittern und Unwettern auszusetzen. Störungen AVF 149 Wartung und Pflege Modell Elektronschluss Vorsichtsmaßregeln werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und 150 cm nicht überschreiten. Waschprogramme oder hängen Sie ihn in ein Becken oder eine Wanne ein; befestigen Sie ihn in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben. Beschreibung Achtung! Der Hersteller weist jede Haftung zurück, falls diese Vorschriften nicht eingehalten werden sollten.

Beschreibung des Waschvollautomaten

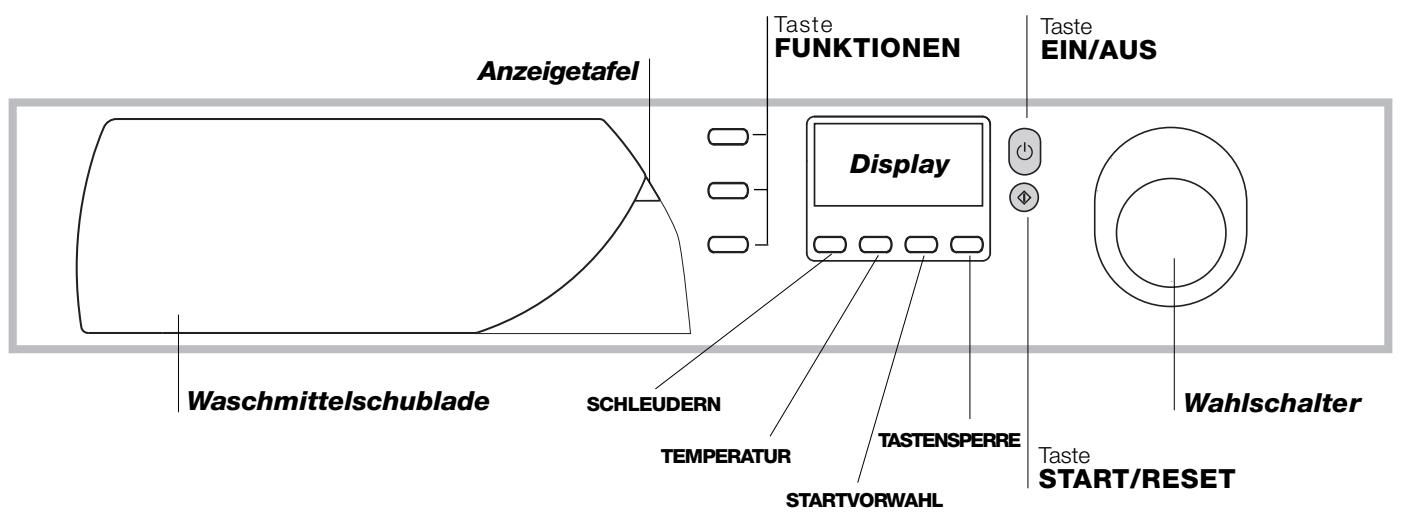

Schalterblende Taste FUNKTIONEN Anzeigetafel Taste EIN/AUS Display Waschmittelschublade Wahlschalter SCHLEUDERN TEMPERATUR TASTENSPERRE STARTVORWAHL Waschmittelschublade für Waschmittel und Zusätze (siehe Seite 32). Anzeigetafel die zu jeder Zeit einen klaren Überblick über die möglichen Programme gewährleistet. Ganz einfach an der grauen Zunge herausziehen. Taste START/RESET Die Taste TASTENSPERRE dient zur Sperre sämtlicher Tasten Ihres Waschvollautomaten während des Betriebs bzw. des Standby-Betriebs. Display zur Programmierung des Waschvollautomaten und Ansicht des Programmablaufs (siehe nebenstehende Seite). Tasten FUNKTIONEN zur Einstellung der verfügbaren Funktionen. Die gewählte Einstellung der entsprechenden Funktionstaste bleibt eingeschaltet. (sie leuchtet) Taste "EIN/AUS" zur Ein- und Ausschaltung des Waschvollautomaten (siehe Seite 30). Taste "SCHLEUDERN" zur Geschwindigkeitsregelung oder gänzlichen Ausschaltung der Schleuder (siehe Seite 31). Taste "START/RESET" um die Programme zu starten bzw. zu löschen, falls unkorrekt eingestellt (siehe Seite 30). Taste "TEMPERATUR" zur Änderung der Waschtemperaturen (siehe Seite 31). Wahlschalter zur Programmwahl Die Wahlschalter sind flächenbündig angebracht: Durch leichten Druck auf die Knopfmitte können Sie herausgezogen werden. Während des Programmablaufs bleibt der Schalter feststehend. Taste STARTVORWAHL: Mit dieser Taste kann der Start des eingestellten Programms um bis zu 24 Std. verzögert werden (siehe Seite 31).

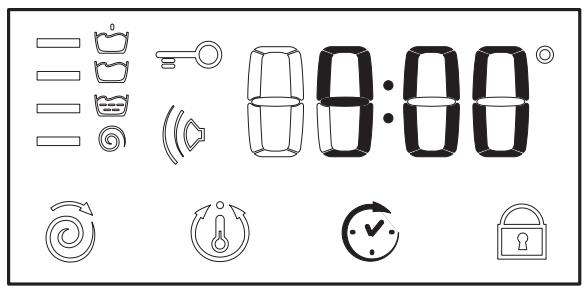

Display Während des Wachgangs wird Folgendes angezeigt: Waschprogramme Laufende Programmphase: Beschreibung Nach Drücken der Taste START/RESET, durch das das Waschprogramm in Gang gesetzt wird, wird auf dem Display die bis zum Ende des Waschgangs noch verbleibende Zeit angezeigt. Sollte ein zeitverschobener Start eingestellt worden sein („Startvorwahl“, siehe Seite 31), dann wird dies auf dem Display angezeigt.

Installation Das Display ist nicht nur ein praktisches Mittel zur Programmierung des Gerätes (siehe Seite 31), es liefert auch Informationen über den Waschgang und seinen Ablauf. Vorwäsche Hauptwäsche Spülen Nach Ablauf des gesamten Waschprogramms erscheint die Anzeige END. Im Falle eventueller Anomalien wird ein Fehlercode eingeblendet, wie zum Beispiel: F-01, der dem Kundendienst zu übermitteln ist (siehe Seite 36).

Kundendienst Füllfenstersicherung: Durch Leuchten des Symbols meldet das Gerät, dass das Füllfenster gesperrt ist, um ein versehentliches Öffnen zu vermeiden. Warten Sie bitten, bis das Symbol erlischt, um eine evtl. Beschädigung des Fensters zu vermeiden. Dieses Modell ist mit einer Vorrichtung ausgestattet, dank derer das Füllfenster während der ersten Programmphase noch geöffnet werden kann. Dies ist möglich, wenn das Symbol nicht eingeschaltet ist. Störungen Tastensperre: Zu Ihrer Sicherheit und der Ihrer Kinder können die Tasten während des Betriebs des Gerätes, oder während des Standby-Betriebs (verzögerter Start - Standby-Betrieb) gesperrt werden. Drücken Sie hierzu die Taste "FUNKTIONEN" für 2 Sekunden. Um die Sperre zu beseitigen, drücken Sie die Taste für ca. 4 Sekunden. Wartung und Pflege Buzzer: Ihr Gerät ist mit einem Warnsummer ausgestattet, der den Ablauf der verschiedenen Funktionen oder eventuelle Störungen anzeigt: Unvereinbarkeit, Tasten Optionen/ Programme, Start, Ende des Waschvorgangs, Reset. Vorsichtsmaßregeln Individualisierungs-Funktionen und -optionen: Zur Wahl dieser Funktionen und Optionen siehe unten und Seite 31. Waschmittel Schleudern Inbetriebnahme und Programme

Kurz zusammengefasst: Waschprogramm starten

1. Maschine durch Drücken der Taste

einschalten. Sämtliche Symbole leuchten für einige Sekunden auf, um dann wieder zu erlöschen.

2. Wäsche einfüllen und Füllfenster schließen.

3. Das gewünschte Programm mittels des Wahlschalters

einstellen. Auf dem Display wird die voraussichtliche Programmdauer angezeigt. Temperatur und Schleuder werden je nach gewähltem Programm automatisch eingestellt (evtl. Änderung siehe Seite 31).

4. Waschmittel und Zusätze einfüllen (siehe Seite 32).

5. Wählen Sie eine beliebige Funktion (siehe Seite 31).

6. Programm durch Druck auf die Taste START/RESET

in Gang setzen. Um dieses zu löschen, Taste START/RESET für mindestens 2 Sekunden gedrückt halten.

7. Bei Programmabschluss erscheint die Anzeige END.

Wäsche herausnehmen und Füllfenster leicht offenstehen lassen, damit die Trommel trocknen kann. ausschalten.

8. Maschine durch Drücken der Taste

Programmtabelle Gewebeart und Verschmutzungsgrad WaschTempeprogramme ratur ProgrammWeichDauer Beschreibung des Waschprogramms macher (Minuten) Hauptw. Waschmittel Vorw. Baumwolle Stark verschmutzteKochwäsche (Bettücher, Tischdecken usw.) Stark verschmutzteKochwäsche (Bettücher, Tischdecken usw.) Widerstandsfähige, stark verschmutzte Weiß- und Buntwäsche Leicht verschmutzte Weißwäsche und empfindliche Buntwäsche (Oberhemden, Maschenwareusw.) Leicht verschmutzte empflindliche Buntwäsche

Vorwäsche, Hauptwäsche, Spülen, Zwischen- und Endschleudern Hauptwäsche, Spülen, Zwischenund Endschleudern Hauptwäsche, Spülen, Zwischenund Endschleudern

Hauptwäsche, Spülen, Zwischenund Endschleudern

Hauptwäsche, Spülen, Zwischenund Endschleudern

Sehr zarte Feinwäsche (Gardinen, Seide, Viskose, usw.)

Synthetik Stark verschmutzte, farbechte Buntwäsche (Babywäsche usw.) Waschechte Farben (leicht verschmutzte Wäsche jeder Art). Stark verschmutzte, farbechte Buntwäsche (Babywäsche usw.) Zarte Farben (leicht verschmutzte Wäsche jeder Art). Zarte Farben (leicht verschmutzte Wäsche jeder Art). Hauptwäsche, Spülen, Knitterschutz oder sanftes Schleudern Hauptwäsche, Spülen, Knitterschutz oder sanftes Schleudern Hauptwäsche, Spülen, Knitterschutz oder sanftes Schleudern Hauptwäsche, Spülen, Knitterschutz oder sanftes Schleudern Hauptwäsche, Spülen und sanftes Schleudern Wolle/seide Hauptwäsche, Spülen und sanftes Schleudern Hauptwäsche, Spülen, Knitterschutz oder Wasser abpumpen TEILPROGRAMME Spülen

Sanftes Schleudern Spülen und Schleudern Spülen, Knitterschutz oder Abpumpen Abpumpen und energisches Schleudern Abpumpen und sanftes Schleudern Sanftes Spülen

Abpumpen Abpumpen Schleudern Anmerkungen Zum Knitterschutz: siehe "Bügelleicht", auf nebenstehender Seite. Bei den in der Tabelle aufgeführten Daten handelt es sich um Richtwerte. Spezialprogramm Kurzprogramm 30' (Programm 9 für Kunstfasern) Kurzprogramm für die tägliche Wäsche leicht verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm (9 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden. Es ist ratsam, flüssige Waschmittel einzusetzen.

Individualisierungen Einstellen der Schleuder Einstellung der Startvorwahl (siehe Seite 29). Funktionen Wirkung Super Wash Für einwandfrei saubere, sichtbar weißere Wäsche des Nicht vereinbar mit der Funktion KURZ. Klasse A-Standards. Aktiv mit den Programmen: 1, 2, 3, 4, 5, 6, 7, 8 Alle, mit Ausnahme 1, 2, 9, 10, Abpumpen. Verkürzt die Dauer des Waschvorgangs um ca. 30%. Nicht vereinbar mit der Option SUPER WASH. 1, 2, 3, 4, 5, 6, 7, 8

Kundendienst Reduziert die Knitterbildung und erleichtert so das Bügeln. Bei dieser Option werden die Programme 6, 7, 8, 11 und Sanftes Spülen unterbrochen, das Wasser wird nicht abgepumpt, die Wäsche bleibt im Wasser liegen (Knitterschutz), das Symbol blinkt: - um den Waschgang zu beenden, Taste START/RESET drücken; - nur das Wasser abpumpen: Knopf auf das entsprechende Symbol drehen und die Taste START/RESET drücken. Bügelleicht Kurz Anleitungen zur Anwendung Störungen Optionen Wartung und Pflege Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch saubere und weiße Wäsche zu erhalten, die Ihren Wünschen entsprechen. Aktivierung der Funktionen:

1. Die Taste der gewünschten Funktion gemäss untenstehender Tabelle drücken;

2. Das Einschalten bzw. Aufleuchten der entsprechenden Taste zeigt an, dass die Funktion aktiviert wurde.

Anmerkung: Sollte die Taste jedoch auf Blinklicht schalten, bedeutet dies, dass die Funktion zu dem eingestellten Programm nicht zugeschaltet werden kann. Wird eine Funktion eingestellt, die zu der bereits eingestellten nicht zugeschaltet werden kann, bleibt nur die zuletzt gewählte aktiv. Vorsichtsmaßregeln Tastensperre Waschmittel Drücken Sie die Taste , auf dem Display wird die Anzeige OFF eingeblendet und das entsprechende Symbol schaltet auf Blinklicht. Drücken Sie diese Taste erneut, erscheint die Anzeige "1h", das entspricht einer Zeitverzögerung des Programmstarts von einer Stunde. Durch mehrmaliges drücken dieser Taste kann eine Zeitverzögerung bis auf "24h"gewählt werden. Geben Sie die Taste frei, wenn die von Ihnen gewünschte "Startvorwahl" eingeblendet wird; diese wird nach ca. 2 Sekunden gespeichert, auf dem Display wird die für das eingestellte Waschprogramm vorgesehene Zeit angezeigt. Das Symbol bleibt eingeschaltet. Drücken Sie nun die Taste START - RESET. Die eingestellte "Startvorwahl" wird angezeigt. In dieser Phase kann die "Startvorwahl" nur noch durch eine Reduzierung der Zeit geändert werden. Die Einstellung der Startvorwahl ist bei allen Programmen möglich. Waschprogramme Befindet sich der WAHLSCHALTER beim Einschalten des Waschautomaten auf einer Position bzw. einem Programm, das die Einstellung einer Temperatur vorsieht, dann schaltet die Ikone auf Dauerlicht. Durch drücken der Taste wird die für das eingestellte Programm maximal zulässige Temperatur angezeigt und die Ikone schaltet auf Blinklicht. Durch erneutes drücken dieser Taste kann die Temperatur bis auf OFF (Kaltwäsche), reduziert werden. (Drücken Sie die Taste erneut, schaltet die Temperatur wieder hoch.) Geben Sie die Taste frei, sobald die gewünschte Temperatur schaltet auf Dauerlicht. eingeblendet wird. Nach ca. 2 Sekunden wird diese gespeichert: Das Symbol Obiges gilt für alle Waschprogramme. Beschreibung Einstellen der Temperatur

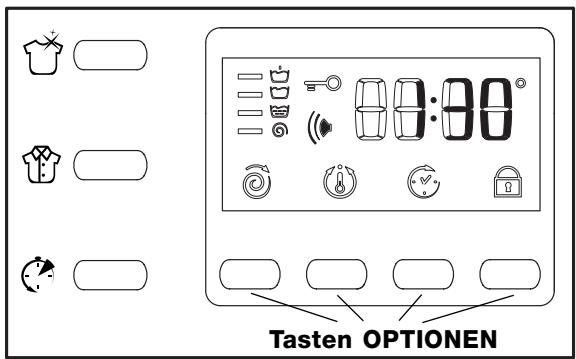

Installation Tasten OPTIONEN Befindet sich der WAHLSCHALTER bei Einschalten des Waschautomaten auf einer Position, bzw. einem Programm, das einen auf Dauerlicht. Schleudergang vorsieht, dann schaltet die Ikone Durch drücken der Taste wird die für das eingestellte Programm maximal zulässige Schleuderdrehzahl angezeigt und die Ikone schaltet auf Blinklicht. Durch erneutes drücken dieser Taste kann die Schleuderdrehzahl bis auf OFF (Schleuderstop), reduziert werden. (Drücken Sie die Taste erneut, schaltet die Schleuderdrehzahl wieder hoch.) Geben Sie die Taste frei, sobald die gewünschte Schleuderdrehzahl eingeblendet wird. Nach ca. 2 Sekunden wird diese gespeischaltet auf Dauerlicht. Obiges gilt für alle chert: Das Symbol Programme mit Ausnahme des Programms 11 und Abpumpen. Waschmittel und Wäsche

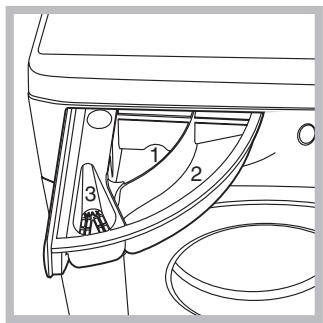

Waschmittelschublade Besondere Wäscheteile Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten. Gardinen:Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Waschen Sie diese allein, ohne das Gesamtgewicht für halbe Füllung zu übersteigen. Stellen Sie das Programm 11 ein, das ein automatisches Ausschließen der Schleuder vorsieht. Skijacken und Anoraks: Sind diese mit Gänseoder Daunenfedern gefüttert, können sie im Waschvollautomaten gewaschen werden. Ziehen Sie die Teile auf links, achten Sie auf eine maximale Beladung von 2/3 kg, wiederholen Sie 2/3 Spülgänge und stellen Sie die Schleuder auf Schonschleudern ein. Tennisschuhe: Entfernen Sie Schlammreste. Tennisschuhe können zusammen mit Jeans oder sonstigen widerstandsfähigen Teilen, nicht jedoch mit Weißwäsche, gewaschen werden. Wolle: Verwenden Sie Spezialwaschmittel; Lademenge von 1 kg bitte nicht überziehen. Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:

In Kammer 1: Waschpulver für die Vorwäsche (kein Flüssigwaschmittel) In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel) Flüssigwaschmittel nur kurz vor dem Start einfüllen. In Kammer 3: Zusätze (Weichspüler usw.) Der Weichspüler darf das Gitter nicht übersteigen. Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung. Vorsortieren der Wäsche • Sortieren Sie die Wäsche nach: - Gewebeart / Waschetikettensymbol - und Farben: Buntwäsche von Weißwäsche trennen. • Entleeren Sie alle Taschen. • Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden: Widerstandsfähige Gewebe: max 5 kg Kunstfasergewebe: max 2,5 kg Feinwäsche: max 2 kg Wolle: max 1 kg Wie schwer ist Wäsche? 1 Bettuch 400-500 gr 1 Kissenbezug 150-200 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1.200 gr 1 Handtuch 150-250 gr

Woolmark Platinum Care Schonend wie Waschen von Hand. Ariston hat einen neuen Standard hochwertiger Leistungen geschaffen, der von The Woolmark Company mit dem prestigevollen Warenzeichen Woolmark Platinum Care zugelassen wurde. Befindet sich auf Ihrem Waschvollautomaten das Logo Woolmark Platinum Care, können Teile aus Schurwolle, die mit dem Pflegeetikett "Handwäsche" ausgezeichnet sind, darin gewaschen werden (M.00221): Verwenden Sie für alle mit "Handwäsche" ausgezeichneten Teile das Programm 10 und Spezialwaschmittel. Vorsichtsmaßregeln und Hinweise Allgemeine Sicherheit • Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden. • Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Stecker selbst. • Berühren Sie nicht das Ablaufwasser, es kann sehr heiß sein. • Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. • Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern. • Muss der Waschvollautomat versetzt werden, sollten hierfür mindestens 2/3 Personen verfügbar sein. (Vorsichtig vorgehen). Versuchen Sie es niemals allein, das Gerät ist äußerst schwer. Entsorgung • Flecken sollten mit einem Fleckenmittel vorbehandelt werden, oder weichen Sie die Wäsche vor der Wäsche ein. Hierdurch können hohe Waschtemperaturen vermieden werden. Ein 60°C-Programm anstelle eines 90°CProgramms, oder ein 40°C-Programm anstelle eines 60°C-Programms hilft bis zu 50% Energie zu sparen. • Dosieren Sie Waschmittel sparsam je nach Wasserhärte, Verschmutzungsgrad und Wäschemenge, um die Umwelt nicht über Gebühr zu belasten: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Auch Weichmacher sollten höchst sparsam eingesetzt werden. • Waschen Sie am späten Nachmittag oder in den ersten Morgenstunden, hierdurch tragen sie dazu bei, die Belastung der Elektrizitätswerke zu mindern. Die Option ‚Startvorwahl' (siehe Seite 31) hilft Ihnen in dieser Hinsicht außerordentlich. • Soll die Wäsche in einem Wäschetrockner getrocknet werden, dann stellen Sie eine hohe Schleudergeschwindigkeit ein. Je trockener die Wäsche geschleudert wird, desto niedriger ist der zum Trocknen erforderliche Energieverbrauch. Kundendienst • Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden. • Vorwäsche ist nur bei stark verschmutzter Wäsche erforderlich. Durch Vermeidung einer solchen kann Waschmittel, Zeit, Wasser und 5-15% Energie gespart werden. Störungen • Vergewissern Sie sich, dass die Trommel völlig leer ist, bevor Sie die Wäsche einfüllen. • Verschwendung von Strom, Wasser, Waschmittel und Zeit kann man vermeiden, indem man die Waschmaschine mit der empfohlenen Höchstwäschemenge benutzt. Bei einer vollen Auslastung Ihres Waschvollautomaten können Sie bis zu 50% Energie sparen. Wartung und Pflege • Während des Waschgangs kann das Füllfenster sehr heiß werden. Waschmittel, Wasser, Energie und Zeit sparen Vorsichtsmaßregeln • Öffnen Sie das Füllfenster nicht mit Gewalt: Der SicherheitsSchließmechanismus könnte hierdurch beschädigt werden. Technologie im Dienste der Umwelt Glauben Sie, durch das Füllfenster hindurch wenig Wasser zu sehen? Dank der neuen Ariston-Technik genügt die halbe Wassermenge für eine maximale Sauberkeit: eine Maßnahme die zum Schutze der Umwelt angestrebt wurde. Waschmittel • Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist. Energie sparen und Umwelt schonen Waschprogramme • Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

Beschreibung • Dieses Gerät wurde für den nicht professionellen Einsatz im privaten Haushalt konzipiert und seine Funktionen dürfen nicht verändert werden. • Entsorgung des Altgerätes: Machen Sie das Gerät vor der Entsorgung unbrauchbar. Schneiden Sie das Kabel ab und nehmen Sie das Füllfenster ab. Installation Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Reinigung und Pflege

Wasser- und Stromversorgung abstellen • Wasserhahn nach jedem Waschvorgang zudrehen. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt. • Ziehen Sie den Stecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen. Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte doch einmal vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen. ! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Stecker heraus. Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Stecker heraus. Reinigung des Gerätes Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel. Reinigung der Waschmittelschublade Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (siehe Abbildung). Spülen Sie diese regelmäßig unter fließendem Wasser gründlich aus.

Zugang zur Vorkammer:

1. Die Abdeckung (befindlich an der Gerätefront)

mit Hilfe eines Schraubenziehers abnehmen (siehe Abbildung); 2.den Deckel gegen den Uhrzeigersinn abdrehen (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt; Pflege der Gerätetür und Trommel • Lassen Sie die Füllfenstertür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

3. das Innere gründlich reinigen;

4. den Deckel wieder aufschrauben;

5. die Abdeckung wieder anbringen. Stellen Sie hierbei

sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken. Kontrolle des Wasserzulaufschlauchs Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen. Verwenden Sie niemals bereits gebrauchte Schläuche.

Störungen und Abhilfe Es kann immer einmal vorkommen, dass Ihr Waschvollautomat nicht funktioniert. Bevor Sie sich an den Technischen Kundendienst wenden (siehe Seite 36), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Mögliche Ursachen / Lösungen: Der Waschvollautomat schaltet sich nicht ein. • Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird. • Der Strom ist ausgefallen. Der Waschgang startet nicht.

Das Füllfenster ist nicht richtig geschlossen (Display-Anzeige: DOOR). wurde nicht gedrückt. Die Taste Die Taste START/RESET wurde nicht gedrückt. Der Wasserhahn ist nicht auf. Es wurde ein verzögerter Start gewählt („Startvorwahl“, siehe Seite 31). Beschreibung Der Waschvollautomat lädt kein Wasser (Auf dem Display ist die Anzeige H2O eingeblendet).

Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen. Der Schlauch ist geknickt. Der Wasserhahn ist nicht auf. Es ist kein Wasser da. Der Druck ist unzureichend. Die Taste START/RESET wurde nicht gedrückt. Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab. • Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe Seite 27). • Das Schlauchende liegt unter Wasser (siehe Seite 27). • Der Mauerablauf wurde nicht mit einer Entlüftungsöffnung versehen. Waschprogramme Installation Störungen: Der Waschvollautomat ist undicht. • Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe Seite 26). • Die Waschmittelschublade ist verstopft (zur Reinigung siehe Seite 34). • Der Ablaufschlauch wurde nicht ordnungsgemäß befestigt (siehe Seite 27). Es bildet sich zu viel Schaum. • Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift "Für Waschmaschinen", "Für Handwäsche und Waschmaschinen" usw. versehen sein. • Es wurde zu hoch dosiert.

Kundendienst • Die Trommel wurde bei der Installation nicht korrekt befreit (siehe Seite 26). • Der Waschvollautomat steht nicht eben (siehe Seite 26). • Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe Seite 26). Störungen Der Waschvollautomat vibriert zu stark während des Schleuderns. Wartung und Pflege • Das Programm siehe kein Abpumpen vor: bei einigen Programmen muss diese Funktion manuell gestartet werden (siehe Seite 30). • Die Funktion ‚Bügelleicht' wurde eingestellt: zur Beendung des Programms Taste START/RESET drücken (siehe Seite 31). • Der Ablaufschlauch ist geknickt (siehe Seite 27). • Die Ablaufleitung ist verstopft. Vorsichtsmaßregeln Der Waschvollautomat pumpt nicht ab und schleudert nicht. Waschmittel Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile. Kundendienst Bevor Sie sich an den Kundendienst wenden: • Kontrollieren Sie zuerst, ob das Problem nicht allein gelöst werden kann (siehe Seite 35); • Starten Sie das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde; • Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker. Kundendienst Geben Sie bitte Folgendes an: • die Art der Störung; • das Maschinenmodell (Mod.); • die Seriennummer (S/N). Diese Daten entnehmen Sie bitte dem auf der Rückseite der Maschine befindlichen Typenschild.
