BEDIENUNGSANLEITUNG AQM9D 490 U Aqualtis HOTPOINT

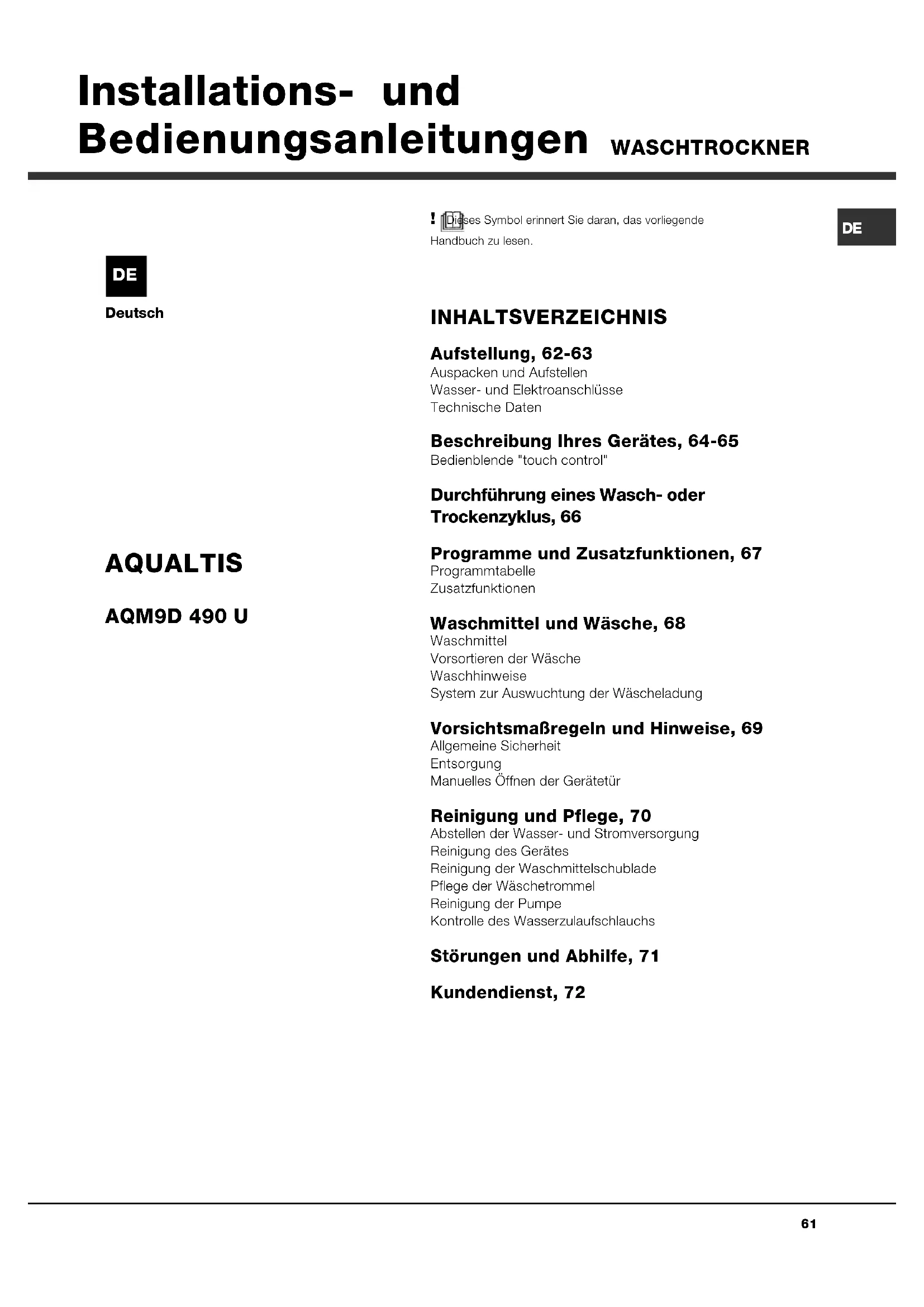

Deutsch INHALTSVERZEICHNIS Aufstellung, 62-63 Auspacken und AufstellenWasser- und ElektroanschlüsseTechnische Daten Beschreibung Ihres Gerätes, 64-65 Bedienblende "touch control" Durchführung eines Wasch- oder Trockenzyklus, 66 Programme und Zusatzfunktionen, 67 ProgrammtabelleZusatzfunktionen Waschmittel und Wäsche, 68 WaschmittelVorsortieren der WäscheWaschhinweiseSystem zur Auswuchtung der Wäscheladung Vorsichtsmaßregeln und Hinweise, 69 Allgemeine SicherheitEntsorgungManuelles Öffnen der Gerätetür Reinigung und Pflege, 70 Abstellen der Wasser- und StromversorgungReinigung des GerätesReinigung der WaschmittelschubladePflege der WäschetrommelReinigung der PumpeKontrolle des Wasserzulaufschlauchs Störungen und Abhilfe, 71 Kundendienst, 72

Installations- und Bedienungsanleitungen Dieses Symbol erinnert Sie daran, das vorliegende Handbuch zu lesen.DE

Aufstellung Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet. Lesen Sie bitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit. In der Plastikhülle dieser Bedienungsanleitung befinden sich, außer dem Garantieschein, auch Kleinteile zur Installation. Auspacken und Aufstellen Auspacken

1. Nach Entfernen der Verpackung überzeugen Sie sich

bitte davon, dass das Gerät während des Transportes nicht beschädigt wurde. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an und kontaktieren Sie Ihren Händler.

2. Schrauben Sie die 4

Transportschutzschrauben aus und nehmen Sie das entsprechende an der Rückwand befindliche Distanzstück ab (siehe Abbildung).

3. Schließen Sie die Löcher mittels der in der Plastikhülle

befindlichen Kunststoffstöpsel.

4. Bewahren Sie bitte sämtliche Teile auf. Im Falle eines

erneuten Transportes des Gerätes sind alle Teile wieder einzusetzen, um Schäden im Geräteinnern zu vermeiden. Verpackungsmaterial ist kein Spielzeug für Kinder. Nivellierung

1. Der WASCHTROCKNER muss auf einem ebenen,

festen Untergrund aufgestellt werden, ohne ihn an Wände oder Möbelteile anzulehnen.

Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgleichen, (der Neigungsgrad darf 2° nicht überschreiten). Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen und Betriebsgeräusche, vor allem während des Schleuderns, vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem WASCHTROCKNERen gewährleistet ist. Wasser- und Elektroanschlüsse Anschluss des Zulaufschlauches Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

1. Schließen Sie das

andere Ende des Schlauches an den oben rechts am Rückteil des Gerätes befindlichen Wasseranschluss an (siehe Abbildung).

2. Schrauben Sie den

Wasserschlauch an einen Kaltwasserhahn mit ¾- GAS-Gewindeanschluss an (siehe Abbildung).

3. Der Schlauch darf nicht eingeklemmt oder abgeknickt

werden. Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe nebenstehende Seite). Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann. Verwenden Sie bitte niemals alte oder gebrauchte Zulaufschläuche, sondern nur die, die Sie mit dem Gerät erhalten haben.63

Technische Daten ModellAQM9D 490 UAbmessungenBreite 59,5 cmHöhe 85 cmTiefe 64,5 cmFassungsvermögen1 - 9 kg für den Waschzyklus;1 - 6 kg für den TrockenzyklusElektroanschlüssesiehe das am Gerät befindlicheTypenschildWasseranschlüsseHöchstdruck 1 MPa (10 bar)Mindestdruck 0,05 MPa (0,5 bar)Trommelvolumen 62 LiterSchleudertourenbis zu 1400 U/min.Prüfprogrammegemäß EN 50229Waschen: programm ;Temperatur 60°C; bei einerLademenge von 9 kg.Trock nen: Die kleinere Ladung mussmit der Trockenstufe"IRON"getrocknet werden und soll aus 3Bettlaken, 2 Kissenbezug und 2Handtuch bestehen;die Ladung mit der restlichenWäsche muss mit der Trockenstufe"EXTRA" getrocknet werden.Dieses Gerät entspricht denfolgenden EG-Richtlinien:- 2004/108/CE (elektromagnetischeVerträglichkeit)- 2002/96/CE- 2006/95/CE (Niederspannung)

Anschluss des Ablaufschlauches Schließen Sie den Ablaufschlauch, ohne ihn dabei zu krümmen, an eine Ablaufleitung, oder an einen in der Wand (in einer Mindesthöhe von 65 100 cm) angelegten Ablauf an, oder hängen Sie ihn in ein Becken oder eine Wanne ein; befestigen Sie ihn in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben. Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten. Elektroanschluss Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass: die Steckdose über eine normgerechte Erdung verfügt; die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt (siehe nebenstehende Tabelle); die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle); der Netzstecker mit der Steckdose übereinstimmt. Lassen Sie den Netzstecker oder die Steckdose andernfalls ersetzen. Das Gerät darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten Gewittern und Unwettern auszusetzen. Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein. Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker. Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden. Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.DE

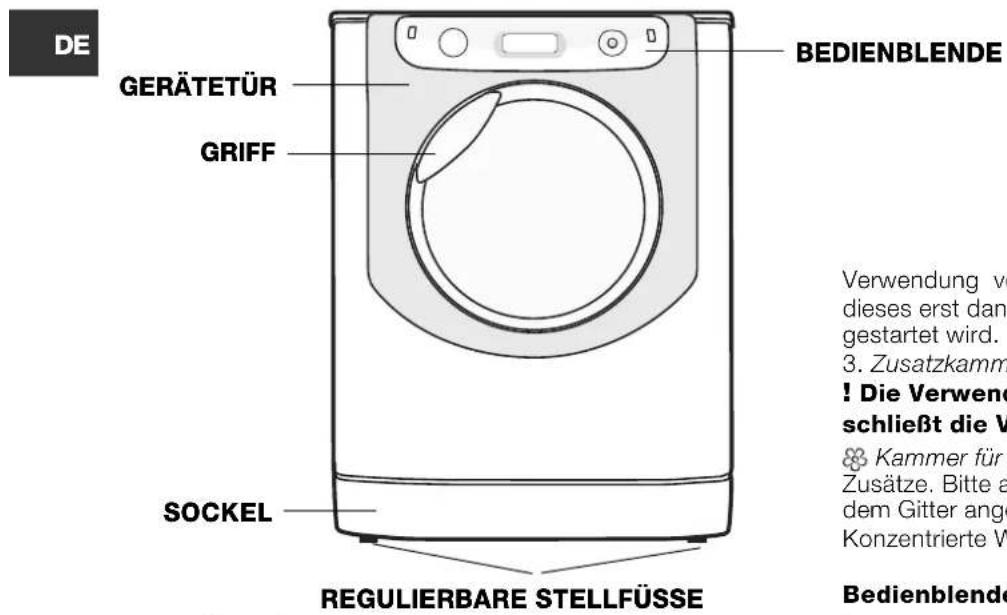

REGULIERBARE STELLFÜSSE

Beschreibung Ihres Gerätes

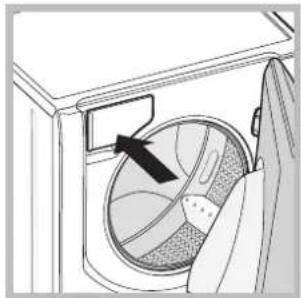

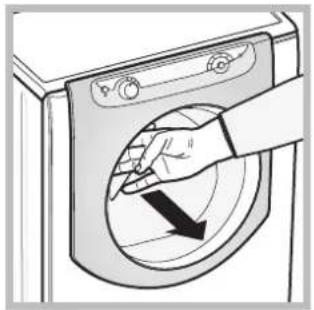

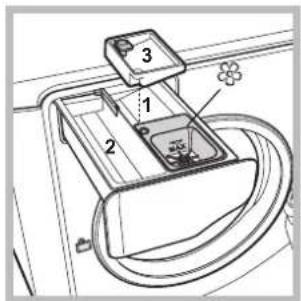

Öffnen Sie die Gerätetür bitte stets nur am entsprechenden Griff (siehe Abbildung ). WASCHMITTELBEHÄLTER Der Waschmittelbehälter befindet sich im Innern des Gerätes, um ihn zu erreichen, muss die Gerätetür geöffnet werden. Hinsichtlich der Dosierung des Waschmittels verweisen wir auf den Absatz Waschmittel und Wäsche . Hinweis: befestigen Sie den Aufkleber mit der Beschreibung der Programme und der Optionen am Waschmittelbehälter. Der Aufkleber befindet sich in der Plastikhülle dieser Bedienungsanleitung.

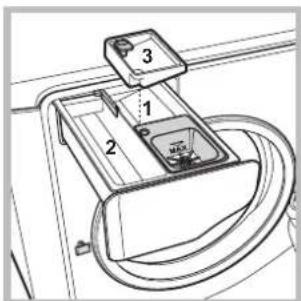

1. Waschmittelkammer für

den Vorwaschgang: für Waschpulver. Vergewissern Sie sich vor Einfüllen des Waschmittels, dass die Zusatzkammer 3 nicht eingesetzt wurde.

2. Waschmittelkammer für

den Hauptwaschgang: für Waschpulver oder Flüssigwaschmittel. Bei Verwendung von Flüssigwaschmittel empfehlen wir, dieses erst dann einzufüllen, wenn der Waschgang gestartet wird.

3. Zusatzkammer:Bleichmittel

Die Verwendung der zusätzlichen Kammer 3 schließt die Vorwäsche aus. Kammer für Zusätze: für Weichspüler oder flüssige Zusätze. Bitte achten Sie darauf, dass der maximale auf dem Gitter angezeigte Stand nicht überschritten wird. Konzentrierte Weichspüler müssen verdünnt werden. Bedienblende "touch control" Zur Änderung der Einstellung drücken Sie leicht auf die Ikone im berührungssensiblen Bereich (touch control) wie auf der Abbildung gezeigt. Funktion Standby Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet. SPRACHÄNDERUNG Beim ersten Einschalten der Maschine erscheint auf dem Display die erste Sprache blinkend. Neben den 3 Tasten rechts vom Display erscheinen die Symbole

OK und V. Die Sprachen wechseln automatisch alle 3 oder durch Drücken der Tasten neben den Symbolen

und V. Mit der Taste OK wird die Sprache bestätigt, die sich nach 2 fest einstellt. Wird keine Taste gedrückt, dann beginnt der automatische Sprachenwechsel nach Ablauf von 30 erneut. Die Sprache kann nur bei ausgeschalteter Maschine geändert werden. Werden die Tasten Temperatur +Schleudern +Startvorwahl für 5 gleichzeitig gedrückt, dann ertönt ein kurzes akustisches Signal und auf dem Display wird die eingestellte Sprache blinkend angezeigt. Durch Drücken der Tasten neben den Symbolen und V kann sie Sprache geändert werden. Mit der Taste neben dem Symbol OK wird die Sprache bestätigt, die sich nach 2 fest einstellt. Wird keine Taste gedrückt, dann wird die zuvor eingestellte Sprache nach Ablauf von 30 erneut angezeigt.65

Taste mit Kontrollleuchte ON/OFF Taste mit Kontrollleuchte ON/OFF: Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die grüne Kontrollleuchte zeigt an, dass das Gerät eingeschaltet ist. Um den WASCHTROCKNERen während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes.Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus. Wählschalter PROGRAMME: Der Schalter kann in beide Richtungen gedreht werden. Um sicher zu sein, das am besten geeignete Waschprogramm gewählt zu haben, raten wir die Programmtabelle zu Rate zu ziehen. Während des Programmablaufs bleibt der Schalter feststehend. Tasten M1-M2: Halten Sie eine dieser Tasten gedrückt, um einen Waschzyklus individuell zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die entsprechende Taste. Taste TROCKNEN: Taste drücken, wenn Sie die Trocknung ändern oder ausschalten möchten, die ausgewählte Trocknenstufe oder -zeit wird auf dem Display angezeigt (siehe "Durchführung eines Wasch- oder Trockenzyklus"). Taste TEMPERATUR: Taste drücken, wenn Sie die Temperatur ändern oder ausschalten möchten, der ausgewählte Wert wird auf dem darüberliegenden Display angezeigt (siehe Durchführung eines Wasch- oder Trockenzyklus). Taste SCHLEUDERGANG: Taste drücken, wenn Sie die Schleuderdrehzahl ändern oder nicht schleudern möchten. Der ausgewählte Wert wird auf dem darüberliegenden Display angezeigt (siehe Durchführung eines Wasch- oder Trockenzyklus). Taste STARTZEITVORWAHL: Taste drücken, um den verzögerten Start des gewünschten Programms zu programmieren. Die Restzeit bis zu Programmstart wird auf dem darüberliegenden Display angezeigt (siehe Durchführung eines Wasch- oder Trockenzyklus). Tasten mit Kontrollleuchten ZUSATZFUNKTIONEN: Die Taste zur Einstellung der verfügbaren Zusatzfunktionen drücken. Die entsprechende Kontrollleuchte leuchtet (siehe Durchführung eines Wasch- oder Trockenzyklus). Symbole PROGRAMMABLAUF: Die Symbole zeigen die jeweilige Programmphase (Hauptwäsche

Spülgang Schleudergang/Ablauf Trocknen ) anzuzeigen. Die Anzeige leuchtet auf, wenn der Zyklus abgelaufen ist. Taste mit Kontrollleuchte START/PAUSE: Sobald die grüne Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Start des Programms ist die Kontrollleuchte dauerhaft an. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste die Kontrollleuchte blinkt orangefarben. Sobald die Kontrollleuchte Türsperre erlischt, kann die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in zu starten, drücken Sie die Taste erneut. Kontrollleuchte TÜRSPERRE: Diese zeigt an, dass die Gerätetür nicht geöffnet werden kann. Um die Gerätetür zu öffnen, muss der Waschzyklus auf Pause geschaltet werden (siehe Durchführung eines Wasch- oder Trockenzyklus). Taste mit Kontrollleuchte TASTENSPERRE: Zur Sperre bzw. Freigabe der Schaltelemente halten Sie die Taste ca. 2 Sekunden lang gedrückt. Die eingeschaltete Kontrollleuchte zeigt an, dass die Bedienblende gesperrt ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, (eventuell durch Kinder). Kontrollleuchte ECO: das Symbol wird angezeigt, sobald bei Änderung der Waschoptionen den Energiebverbrauch um mindestens 10% reduziert. Außerdem leuchtet die Ikone, bevor das Gerät in Standby-Modus übergeht, für wenige Sekunden auf. Bei ausgeschaltetem Gerät liegt die geschätzte Energierückgewinnung bei etwa 80%. Bedienblende "touch control" DISPLAY

Wählschalter PROGRAMME

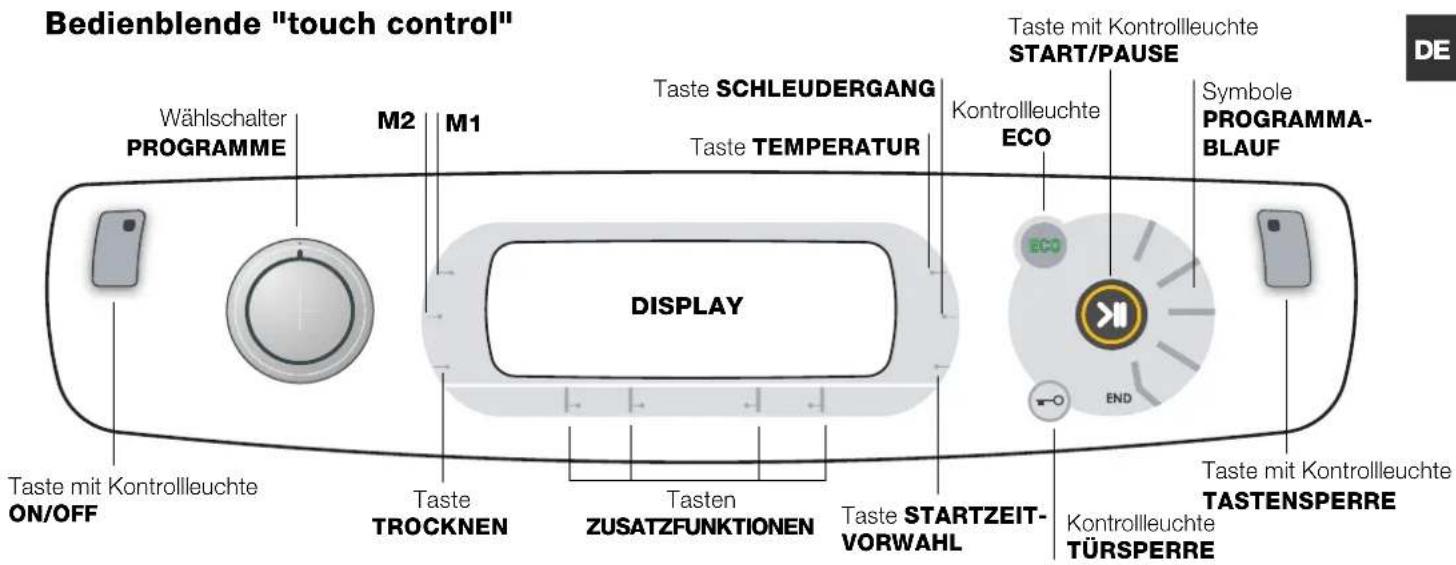

Tasten ZUSATZFUNKTIONEN Taste TEMPERATUR Taste SCHLEUDERGANG Taste mit Kontrollleuchte START/PAUSE Symbole PROGRAMMA- BLAUF Kontrollleuchte ECO Kontrollleuchte TÜRSPERRE Taste STARTZEIT- VORWAHL Taste mit Kontrollleuchte TASTENSPERRE Taste TROCKNENDE

ANMERKUNG: Lassen Sie vor erstmaligem Gebrauch des WASCHTROCKNERen erst einen Waschgang ohne Wäsche, jedoch mit Waschmittel durchlaufen. Stellen Sie hierzu das 90°C-Waschprogramm ohne Vorwäsche ein.

1. EINSCHALTEN DES GERÄTES.Drücken Sie die Taste

. Alle Kontrolllampen leuchten für 1 Sekunde auf, im Display erscheint der Schriftzug AQUALTIS; im Anschluss schaltet die Kontrollleuchte der Taste auf Dauerlicht und die Kontrollleuchte START/PAUSE auf Blinklicht.

2. WAHL DES WASCHPROGRAMMS. Drehen Sie den

PROGRAMMWÄHLSCHALTER nach rechts oder nach links auf das gewünschte Programm; die Bezeichnung des Programms wird im Display angezeigt; dem jeweiligen Programm ist eine Temperatur und Schleudergeschwindigkeit vorgegeben, die nur reduziert werden können. Auf dem Display wird die Programmdauer angezeigt.

3. EINFÜLLEN DER WÄSCHE. Öffnen Sie die Gerätetür.

Füllen Sie die Wäsche ein. Beachten Sie die maximale Füllmenge laut Programmtabelle.

4. DOSIERUNG DES WASCHMITTELS. Ziehen Sie die

Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe Beschreibung Ihres Gerätes).

erwirken Sie über die auf dem Bedienfeld befindlichen Tasten: Änderung der Temperat. und/Schleuderdrehzahl. Das Gerät zeigt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit, wenn sie kompatibel mit dem eingestellten Programm sind. Durch Drücken der Taste kann die Temperatur Schritt für Schritt herabgesetzt werden, bis auf Kaltwäsche (OFF). Durch Drücken der Taste kann die Schleudergeschwindigkeit Schritt für Schritt herabgesetzt werden, bis auf die Abwahl des Schleudergangs (OFF). Ein weiterer Druck auf die Tasten setzt die Einstellungen wieder auf die maximalen Werte. Ausnahme: Wird das Waschprogramm BAUMWOLLE WEISS eingestellt, kann die Temperatur bis auf 90° erhöht werden. Trocknungsprogramm einstellen Beim ersten Drücken der Taste wählt die Maschine automatisch die maximale Trockenstufe, die mit dem ausgewählten Programm kompatibel ist. Weiteres Drücken der Taste senkt die Trockenstufe und dann die Trockenzeit bis zum völligen Ausschluss OFF. Ein weiterer Druck auf die Tasten setzt die Einstellungen wieder auf die maximalen Werte. Es kann zwischen zwei Trocken-Möglichkeiten gewählt werden: A - Nach Zeit: von 20' bis 180'. B - Nach Feuchtigkeitsgrad der getrockneten Wäsche: Bügeln: noch leicht feuchte, einfach zu bügelnde Wäscheteile. Aufhängen: ideal für Kleidungsstücke, die nicht komplett trocken zu sein brauchen. Falten: geeignet für Kleidungsstücke, die ohne Bügeln in den Schrank geräumt werden können. Extra: geeignet für Kleidungsstücke, die komplett trocken sein müssen wie Frotteehandtücher und Bademäntel. Bei Überschreitung der max. Füllmenge der Wäscheladung für waschen und trocknen in einem Programmablauf (Programmtabelle), aktivieren Sie zuerst das Waschprogramm. Nach Ablauf des Waschprogramms teilen Sie die Waschladung so auf, dass nur die max. mögliche Füllmenge zum Trocknen in der Trommel verbleibt. Befolgen Sie daraufhin die Anleitungen des Abschnitts "Nur Trocknen". Wiederholen Sie dasselbe nun mit der restlichen Wäschemenge. Im Anschluss an den Trockenvorgang folgt immer eine kurze Abkühlzeit. Nur Trocknen Wählen Sie mit dem Programmwählschalter einen Trockenvorgang ( - - ) entsprechend dem Stofftyp. Es kann auch die gewünschte Trockenstufe oder -zeit mit der Taste TROCKEN eingestellt werden. Die Startzeitvorwahl einstellen. Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste, bis die gewünschte Zeitverschiebung angezeigt wird. Bei der Einstellung wird die Startzeit zusammen mit der Anzeige Start in: und das Symbol blinkend angezeigt. Nachdem die Startzeit eingestellt wurde, zeigt das Display das Symbol feststehend und das Display kehrt zur Anzeige der Dauer des eingestellten Zyklus Ende in: und der Zyklusdauer zurück. Wird die Taste STARTZEITVORWAHL einmal gedrückt, dann wird die zuvor eingestellte Startzeit angezeigt. Nach dem Start zeigt das Display die Anzeige Start in: und die Verzögerungszeit. Sobald die Verzögerungszeit abgelaufen ist, startet die Maschine und auf dem Display wird die Anzeige Ende in: und die Restzeit bis zum Zyklusende angezeigt. Um die Startzeitvorwahl zu deaktivieren, drücken Sie die Taste, bis auf dem Display der Schriftzug OFF eingeblendet wird; das Symbol erlischt. Änderung der Eigenschaften des Waschgangs. Drücken Sie die Taste, um die Zusatzfunktion einzustellen; im Display wird die Bezeichnung der Funktion angezeigt, und die Kontrollleuchte der jeweilgen Taste leuchtet auf. Drücken Sie die Taste erneut, um die Zusatzfunktion auszuschalten; im Display wird OFF angezeigt, und die Kontrollleuchte erlischt. Lässt sich eine Waschoption nicht mit dem gewählten Programm kombinieren, blinkt die entsprechnde Anzeige, es ertönt ein akustisches Signal (3 Signaltöne) und die Funktion wird nicht aktiviert. Ist die gewählte Zusatzfunktion mit einer anderen, bereits eingestellten nicht kompatibel, blinkt die Anzeige der ersten Option, wird deaktiviert und nur die zweite Funktion wird aktiviert. Die Zusatzfunktionen können eine Änderung der empfohlenen Ladungsmenge und/oder Waschzeit bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste

START/PAUSE. Die Kontrollanzeige leuchtet und die Gerätetür wird gesperrt (Kontrollleuchte TÜRSPERRE eingeschaltet). Während des Programmablaufs leuchten die entsprechenden Symbole auf, um die jeweils erreichte Phase anzuzeigen. Um ein bereits laufendes Programm zu ändern, schalten Sie das Gerät auf Pause , drücken Sie hierzu die Taste START/PAUSE, wählen Sie daraufhin das gewünschte Programm und drücken Sie erneut die Taste START/PAUSE. Zum Öffnen der Gerätetür während eines Zyklusses drücken Sie die Taste START/PAUSE; ist die Kontrollleuchte TÜRSPERRE ausgeschaltet, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/ PAUSE erneut, um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Dieses wird durch die

Leuchtanzeige END angezeigt. Die Gerätetür kann geöffnet werden. Blinkt die Kontrollleuchte START/PAUSE, muss die Taste gedrückt werden, um den Waschgang abzuschließen. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus. Möchten Sie ein bereits in Gang gesetztes Waschprogramm löschen, halten Sie die Taste gedrückt, bis der Zyklus unterbrochen wird und sich das Gerät ausschaltet. Durchführung eines Wasch- oder Trockenzyklus67

Zusatzfunktionen Super Wash Diese Zusatzfunktion verbessert die Waschergebnisse durch eine erhöhte Wassermenge am Anfang des Programms und eine verlängerte Programmlaufzeit. Diese Funktion ermöglicht das Entfernen selbst der hartnäckigsten Flecken. Kann mit oder ohne Bleichmittel verwendet werden. Möchten Sie auch Bleichen, dann setzen Sie die mitgelieferte, zusätzliche Kammer 3 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der auf dem Zentralstift mit max gekennzeichnete Höchststand (siehe Abbildung) nicht überschritten werden. Wenn Sie nur bleichen möchten, ohne einen kompletten Waschgang durchzuführen, dann geben Sie das Bleichmittel in die Zusatzkammer 3, stellen Sie das Programm Spülgang ein und aktivieren Sie die Funktion Super Wash

Diese Funktion kann zu den Programmen

, , , , , . Bügelleicht Wird diese Zusatzfunktion eingestellt, werden Waschgang und Schleudergang entsprechend geändert, um Knitterbildung zu vermindern. Am Ende des Waschgangs erfolgt eine sanfte Umdrehung der Trommel; die Kontrollleuchten Bügelleicht und START/PAUSE blinken. Drücken Sie die Taste START/PAUSE oder Bügelleicht, um den Waschgang abzuschließen. Wird das Programm Seide eingestellt, unterbricht Ihr Gerät das Programm, ohne das Wasser abzupumpen. Ihre Wäsche bleibt so im letzen Spülwasser liegen, und die Kontrollleuchte Bügelleicht blinkt. Zum Abpumpen des Wassers zu muss die Taste START/PAUSE oder die Taste Bügelleicht gedrückt werden. Diese Funktion kann zu den Programmen

Wenn Sie Ihre Wäsche auch trocknen möchten, kann diese Funktion nur gleichzeitig mit der Trockenstufe Bügeln eingestellt werden. Zeitsparer Wird diese Option gewählt, wird die Programmdauer um 30%-50% reduziert, wodurch Wasser und Energie gespart werden können. Verwenden Sie diesen Zyklus leicht verschmutzte Wäsche. Diese Funktion kann zu den Programmen

, , , , , . Extra Spülen Wählen Sie diese Zusatzfunktion, wird die Spülwirkung verbessert und somit ein optimales Ausspülen von Waschmittelresten garantiert. Dies ist besonders empfehlenswert bei sehr empfindlicher Haut bzw. aschmittelallergien. Es empfiehlt sich, diese Funktion bei voller Wäschebeladung oder bei hohen Waschmitteldosierungen zuzuschalten. Diese Funktion kann zu den Programmen

(*) Hinweis: nach etwa 10 Minuten nach dem START, errechnet die Maschine die Restlaufzeit unter Berücksichtigung der Ladung neu und zeigt sie an. Programme und Zusatzfunktionen Programmtabelle (*) Die Programmdauer kann auf dem Display abgelesen werden. Für alle Testinstitute:1) Prüfprogramm gemäß EN 50229: Programm und eine Temperatur von 60°C einstellen.2) Langes Baumwollprogramm: Programm und eine Temperatur von 40°C einstellen.3) Kurzes Baumwollprogramm: Programm und eine Temperatur von 40°C einstellen.Sym- bole Beschreibung des Programms Max. Te m p .(°C) Max. SchleuderGeschwi-ndigkeit(U/min)Tr oc - knen Waschmittel und Zusätze Max. Beladun-gsmenge(kg)Program-mdauerVorwä- sche Wasch-mittelWeich-spülerBleich-mittelProgramme BaumwolleBaumwolle mit Vorwäsche (Füllen Sie das Waschpulver in die entsprechende Kammer ein). 90° 1400ll l l- 9 Baumwolle We iß (1): stark verschmutzte Weiß- und farbechte Buntwäsche. 60° (Max. 90°)

Baumwolle We iß (2): stark verschmutzte Weiß- und empfindliche Buntwäsche.40° 1400

- 4SpezialprogrammeBaby: stark verschmutzte empfindliche Buntwäsche. 40° 800

Mix 30': zum kurzen Auffrischen leicht verschmutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche). 30° 800

Seide: kleidungsstücke aus Seide, Viskose und Feinwäsche. 30° 0 - -

- 2Wolle: wolle, Kaschmir usw. 40° 800

- 2Trocknenprogramme "Waschen & Trocknen" 30° 1400

Waschmittel und Wäsche Waschmittel Die Wahl des Waschmittels und der Waschmittelmenge hängt von der Gewebeart (Baumwolle, Wolle, Seide ...), der Farbe, der Waschtemperatur, der Stärke der Verschmutzung und der Wasserhärte ab. Dosieren Sie das Waschmittel gemäß Herstellerangaben exakt, um Verschwendung zu vermeiden und die Umwelt zu schonen: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Es empfiehlt sich: Waschmittel in Pulverform für Weißwäsche und für die Vorwäsche zu verwenden, flüssige Waschmittel für empfindliche Baumwollwäsche und für alle Waschprogramme bei Niedrigtemperaturen, und flüssige Feinwaschmittel für Wolle und Seide. Flüssigwaschmittel dürfen erst unmittelbar vor dem Start des Programms in die entsprechende Kammer, oder in eine Dosierkugel, eingefüllt werden. Bei der Benutzung von Flüssigwaschmitteln sollte kein Programm mit Vorwäsche verwendet werden. Verwenden Sie keine Handwaschmittel, diese verursachen eine zu hohe Schaumbildung. Vorsortieren der Wäsche Falten Sie die Wäsche auseinander, bevor Sie sie in die Trommel legen. Trennen Sie die Wäsche je nach Gewebeart (siehe Waschetikettensymbol) und Farbe. Weißwäsche ist immer getrennt zu waschen. Entleeren Sie alle Taschen und kontrollieren Sie die Knöpfe. Das in der Programmtabelle angegebene Gewicht, beschreibt die maximale Ladung Trockenwäsche und darf nicht überschritten werden. Wie schwer ist Wäsche? 1 Betttuch 400-500 g 1 Kopfkissenbezug 150-200 g. 1 Tischdecke 400-500 g 1 Bademantel 900-1200 g 1 Handtuch 150-250 g 1 Jeanshose 400-500 g 1 Oberhemd 150-200 g. Waschhinweise Jeans: wählen Sie das Spezialprogramm Jeans für alle Wäschestücke aus Denimstoff; wenden Sie die Wäschestücke auf links und verwenden Sie ein Flüssigwaschmittel. Baby: wählen Sie das Spezialprogramm Baby

die durch Kinder verursachten, typischen Flecken zu beseitigen und die Waschmittel optimal auszuspülen auch um Allergien an der empfindlichen Kinderhaut zu vermeiden. Dieser Zyklus reduziert das Bakterienaufkommen durch eine Erhöhunh der Wassermenge und wurde optimiert für die Verwendung von speziellen desinfizierenden Waschmittelzusätzen. Am Ende des Waschgangs erfolgen einige langsame und sanfte Trommelumdrehungen. Drücken Sie abschließend die Taste START/PAUSE. Seide: Wählen Sie das Spezialprogramm Seide zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt sich der Einsatz von Feinwaschmittel. Gardinen: Verwenden Sie das Programm Seide

Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Wolle: Der WASCHTROCKNER ist der einzige, der mit dem Woolmark Platinum Care-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses Siegel zertifiziert diese Waschmaschine als Gerät für eine besonders schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett nur Handwäsche tragen. Mit dem Programm Wolle lassen sich sämtliche Wollwäsche bedenkenlos waschen, wobei beste Waschergebnisse erreicht werden. Hartnäckige Flecken: Diese sollten vor dem Waschen vorbehandelt werden. Verwenden Sie das Programm für Baumwolle mit Vorwäsche. Waschen & Trocknen : ist speziell für die schnelle Wäsche von wenig verschmutzten Wäschestücken. Mit diesem Programm können bis zu 1 kg in nur 60 Minuten gewaschen und getrocknet werden. Für ein optimales Resultat verwenden Sie Flüssigwaschmittel; behandeln Sie Bündchen, Kragen und Flecken vor. System zur Auswuchtung der Wäscheladung Um starke Vibrationen zu vermeiden, wird die Wäsche vor dem Schleudern durch spezielle Trommelbewegungen gleichmäßig verteilt. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu ermöglichen, sollten große und kleine Wäscheteile gemischt eingefüllt werden.69

Vorsichtsmaßregeln und Hinweise Der WASCHTROCKNER wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen genannt und sollten aufmerksam gelesen werden Allgemeine Sicherheit Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarhung und Kenntnis geeignet, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. - Trocken Sie keine nicht gewaschenen Wäschestücke. - Wäschestücke, die mit Substanzen wie Speiseöl, Nagellackentferner, Alkohol, Benzin, Kerosin, Fleckenentfernern, Terpentin, Wachse und Stoffe zum entfernen von Wachsen verschmutzt sind, müssen in warmen Wasser mit einer größeren Mengen Waschmittel gewaschen werden, bevor Sie in den Trockner gegeben werden dürfen. - Gegenstände wie Schaumgummi (Latex), Duschhauben, wasserdichte Textilien, Artikel mit einer Gummiseite oder Kleidung oder Kissen mit Latexanteilen dürfen nicht in dem Wäschetrockner getrocknet werden. - Weichspüler oder ähnliche Produkte müssen gemäß der Anweisungen des Herstellers verwendet werden. - Die Endphase eines Trockenzyklus erfolgt ohne Hitze (Abkühlzyklus), damit die Wäsche nicht beschädigt wird. ACHTUNG: Halten Sie den Wäschetrockner nie vor Ablauf des Trockenprogramms an. Nehmen Sie in diesem Fall die Wäsche schnell aus dem Gerät heraus und hängen Sie sie sofort auf, damit sie abkühlen kann. Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen. Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst. Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein. Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden. Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern. Sollte es erforderlich sein, das Gerät zu versetzen, sollten hierfür 2 oder 3 Personen verfügbar sein. (Vorsichtig vorgehen). Versetzen Sie es niemals allein, das Gerät ist äußerst schwer. Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist. Während des Trocknens kann die Gerätetür heiß werden. Trocknen Sie keine Wäsche, die in brennbaren Lösemitteln (wie Trielin) gewaschen wurde. Trocknen Sie weder Schaumgummi noch ähnliche Elastomer bzw. Gummimaterialien. Vergewissern Sie sich, dass der Wasserhahn während des Trocknens auf ist. Entsorgung Entsorgung des Verpackungsmaterials: Bitte befolgen Sie die lokalen Richtlinien zur Entsorgung und Wiederverwertung des Verpackungsmaterials. Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte schreibt vor, dass Hauhaltsgeräte nicht mit dem normalen Müll zu entsorgen sind. Altgeräte sind zwecks Optimierung der Rückgewinnungs- und Recyclingrate der Gerätematerialien einer gesonderten Sammelstelle zuzuführen, um Schäden für die Gesundheit und die Umwelt zu vermeiden. Das durchgestrichene Abfalleimersymbol, weist darauf hin, dass eine getrennte Entsorgung vorgeschrieben ist. Für weitere Informationen hinsichtlich der ordnungsgemäßen Entsorgung von Haushaltsgeräten wenden Sie sich bitte an Ihren Händler oder an die zuständige kommunale Stelle. Manuelles Öffnen der Gerätetür Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:

Netzstecker aus der Steckdose .

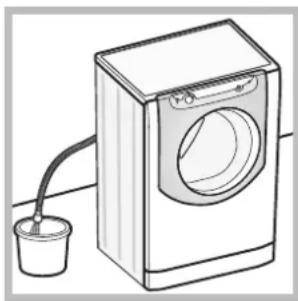

2. Stellen Sie sicher, dass der

Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.

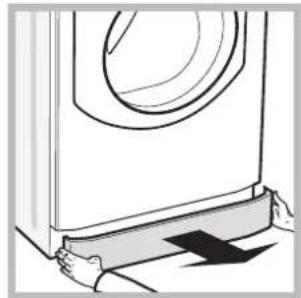

3. Nehmen Sie die Abdeckung an der Gerätefront ab (siehe

Abbildung auf nachfolgender Seite).

4. Entfernen Sie mithilfe der

Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung. Ziehen Sie die Spannvorrichtung jetzt nach unten, bis ein deutliches Klicken anzeigt, dass die Tür entriegelt ist.

5. Öffnen Sie die Gerätetür.

Wenn das nicht möglich ist, wiederholen Sie die Schritte aus Punkt 4.

6. Arretieren Die die

Kunststofflasche wieder an der beschriebenen StelleDE

Abstellen der Wasser- und Stromversorgung Drehen Sie den Wasserhahn nach jedemWaschvorgang zu. Hierdurch wird der Verschleiß derWasseranlage verringert und Wasseraustrittevermieden. Ziehen Sie den Netzstecker aus der Steckdose, bevorSie Ihr Gerät reinigen. Reinigung des Gerätes Die Gehäuseteile und die Teile aus Gummi können miteinem, mit warmer Spülmittellauge angefeuchteten Tuchgereinigt werden. Vermeiden Sie den Einsatz von Löse-und Scheuermitteln. Reinigung der Waschmittelschublade Drücken Sie auf denArretierhebel (1) und ziehenSie dieWaschmittelschublade nachvorne heraus (2) (sieheAbbildung).Spülen Sie diese regelmäßigunter fließendem Wassergründlich aus. Pflege der Wäschetrommel Lassen Sie die Gerätetür stets leicht offen stehen, umdie Bildung unangenehmer Gerüche zu vermeiden. Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpeausgerüstet, eine Wartung ist demnach nichterforderlich. Es könnte jedoch vorkommen, dass kleineGegenstände (Münzen, Knöpfe) in die Fremdkörperfallegeraten. Vergewissern Sie sich, dass der Waschgangabgeschlossen ist und ziehen Sie den Netzsteckerheraus.Zugang zur Fremdkörperfalle:1. Nehmen Sie die Abdeckung an der Gerätefront ab,indem Sie zur Mitte hin drücken, dann drücken Sie beideSeiten nach unten und ziehen sie heraus (sieheAbbildungen).2. Nehmen Sie einenBehälter zum Auffangen desauslaufenden Wassers (ca.1,5 Liter) zur Hand (sieheAbbildung);3. Drehen Sie den Deckelgegen den Uhrzeigersinn ab(siehe Abbildung);4. Reinigen Sie das Innere gründlich;5. Schrauben Sie den Deckel wieder auf.6. Bringen Sie die Abdeckung wieder an. Stellen Siehierbei sicher, dass die Haken in die Schlitze eingreifen,bevor Sie die Abdeckung fest andrücken. Kontrolle des Wasserzulaufschlauchs Kontrollieren Sie den Zulaufschlauch mindestens einmalim Jahr. Weist er Risse bzw. Brüche auf, muss erausgetauscht werden. Der starke Druck während desWaschprogramms könnte zu plötzlichem Platzen führen.

Reinigung und Pflege71

Störungen und Abhilfe Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen: Das Gerät schaltet sich nicht ein. Der Waschgang startet nicht. Das Gerät zieht kein Wasser. Die Gerätetür bleibt gesperrt. Das Gerät zieht laufend Wasser und pumpt es laufend ab. Das Gerät pumpt nicht ab und schleudert nicht. Das Gerät vibriert zu stark während des Schleuderns. Das Gerät ist undicht. Die Symbole des Programmablaufs blinken gemeinsam mit der ON/OFF Kontrollleuchte in kurzen Abständen. Es bildet sich zu viel Schaum. Die Gerätetür bleibt gesperrt. Der Waschtrockner trocknet nicht. Mögliche Ursachen / Lösungen: Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird. Der Strom ist ausgefallen. Die Gerätetür ist nicht ganz geschlossen. Die Taste START/PAUSE wurde nicht gedrückt. Der Wasserhahn ist nicht aufgedreht. Es wurde ein verzögerter Start gewählt. Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen. Der Schlauch ist geknickt. Der Wasserhahn ist nicht aufgedreht. Es ist kein Wasser da. Der Druck ist unzureichend. Die Taste START/PAUSE wurde nicht gedrückt. Durch Auswahl des Programmzyklus Baby oder der Option Bügelleicht führt der WASCHTROCKNER am Ende des Zyklus langsame Drehungen der Trommel aus; um den Zyklus zu beenden drücken Sie die Taste START/ PAUSE oder die Taste Bügelleicht . Durch Auswahl des Zyklus Seide beendet das Gerät den Zyklus ohne das Wasser abzupumpen. Zum Abpumpen des Wassers und um die Wäsche herausnehmen zu können muss die Taste START/PAUSE oder die Taste Bügelleicht gedrückt werden. Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 100 cm vom Boden (siehe Installation). Das Schlauchende liegt unter Wasser (siehe Installation). Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und dadurch ständig Wasser ansaugt und wieder abpumpt wird. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventilean. Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Das Programm sieht kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe Programme und Zusatzfunktionen). Die Zusatzfunktion Bügelleicht wurde zugeschaltet: zur Beendung des Programms Taste START/PAUSE drücken (siehe Programme und Zusatzfunktionen). Der Ablaufschlauch ist geknickt (siehe Installation). Die Ablaufleitung ist verstopft. Die Transportsicherungen wurden nicht entfernt (siehe Installation). Das Gerät steht nicht eben (siehe Installation). Das Gerät steht zu eng zwischen der Wand und einem Möbel (siehe Installation). Das Gerät wurde nicht gleichmäßig beladen (siehe Waschmittel und Wäsche). Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe Installation). Die Waschmittelschublade ist verstopft (zur Reinigung siehe Wartung und Pflege). Der Ablaufschlauch ist nicht korrekt befestigt (siehe Installation). Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst. Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift Für Waschmaschinen, Für Handwäsche und Waschmaschinen usw. versehen sein. Es wurde zu hoch dosiert. Entsperren Sie die Gerätetür von Hand (siehe Vorsichtsmaßregeln und Hinweise). Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird. Der Strom ist ausgefallen. Das Füllfenster ist nicht richtig geschlossen. Es wurde ein verzögerter Start gewählt. Der TROCKNEN befindet sich auf Position OFF.DE

Bevor Sie den Kundendienst anfordern: Prüfen Sie, ob einige Kontrollen vorab selbst durchgeführt werden (siehe Störungen und Abhilfe); Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde; Ist dies nicht der Fall, wenden Sie sich bitte an den autorisierten Kundendienst. Im Falle einer fehlerhaften Installation oder eines unkorrekten Gebrauchs wird der Einsatz eventuell in Rechnung gestellt. Beauftragen Sie bitte niemals unbefugtes Personal. Geben Sie bitte Folgendes an: die Art der Störung; das Gerätemodell (Mod.); die Seriennummer (S/N). Diese Angaben ersehen Sie auf dem am Gerät befindlichen Typenschild. Kundendienst Hinweis: Um den Demo Mode zu verlassen drücken Sie gleichzeitig für 3 Sek, die beiden Tasten ON/OFF und START/PAUSE .
