KÄYTTÖOHJE AQM9D 490 U Aqualtis HOTPOINT

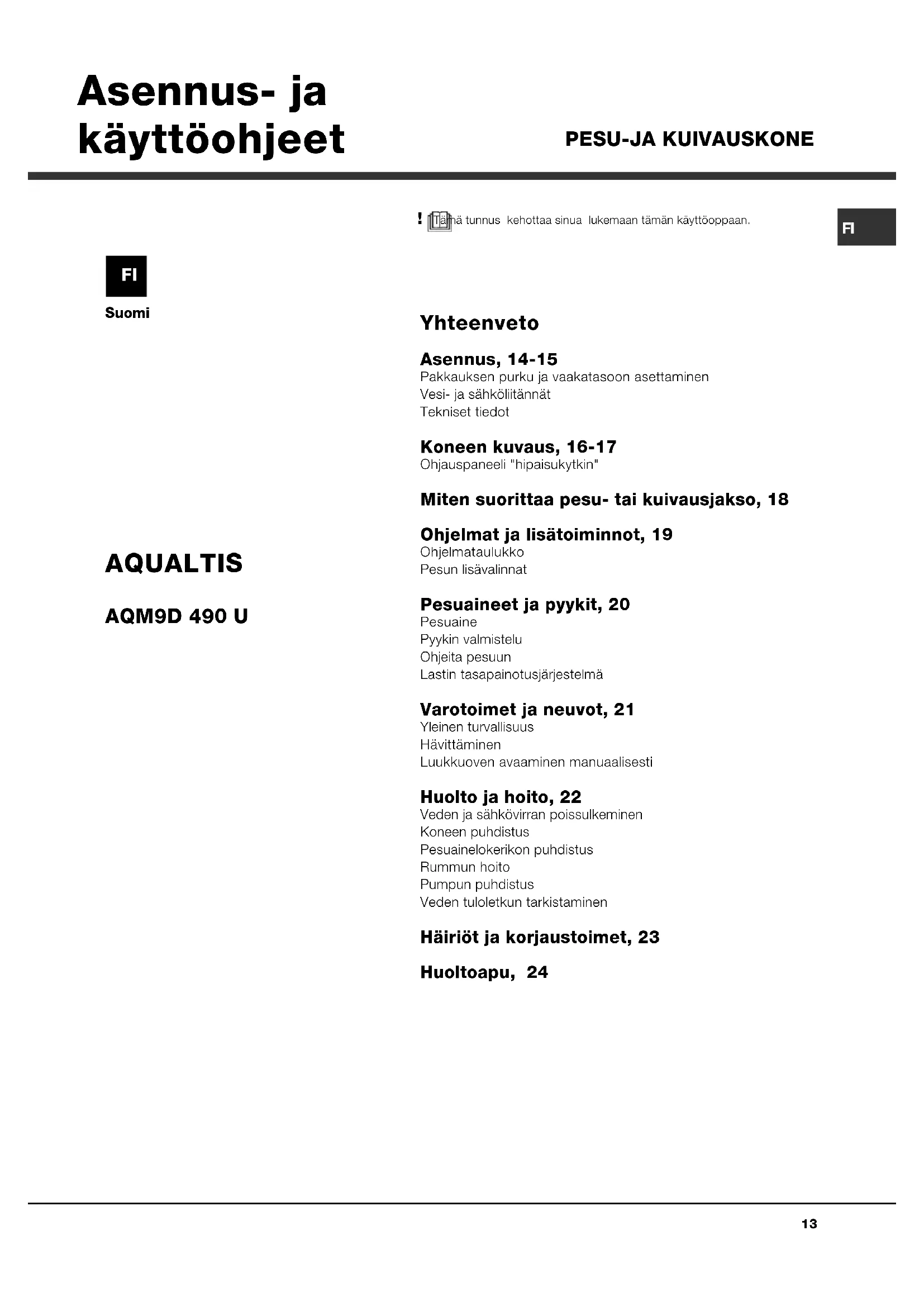

Suomi Yhteenveto Asennus, 14-15 Pakkauksen purku ja vaakatasoon asettaminenVesi- ja sähköliitännätTekniset tiedot Koneen kuvaus, 16-17 Ohjauspaneeli "hipaisukytkin" Miten suorittaa pesu- tai kuivausjakso, 18 Ohjelmat ja lisätoiminnot, 19 OhjelmataulukkoPesun lisävalinnat Pesuaineet ja pyykit, 20 PesuainePyykin valmisteluOhjeita pesuunLastin tasapainotusjärjestelmä Varotoimet ja neuvot, 21 Yleinen turvallisuusHävittäminenLuukkuoven avaaminen manuaalisesti Huolto ja hoito, 22 Veden ja sähkövirran poissulkeminenKoneen puhdistusPesuainelokerikon puhdistusRummun hoitoPumpun puhdistusVeden tuloletkun tarkistaminen Häiriöt ja korjaustoimet, 23 Huoltoapu, 24

Asennus- ja käyttöohjeet Tämä tunnus kehottaa sinua lukemaan tämän käyttöoppaan.FI

Asennus Säilytä tämä opas huolella, jotta sitä voidaan tutkia tarvittaessa. Myynnin, luovutuksen tai muuton yhteydessä varmista, että se pysyy yhdessä pesukoneen kanssa. Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta. Tämän oppaan säilytyskuoresta löydät takuun lisäksi osia, joita tarvitaan asennuksen yhteydessä. Pakkauksen purku ja vaakatasoon asettaminen Pakkauksen purku

1. Pakkauksesta purkamisen jälkeen tarkista, että

pyykinpesukone ei ole kärsinyt vahinkoja kuljetuksen aikana. Mikäli se on vahingoittunut, älä suorita liitäntöjä ja ota yhteys jälleenmyyjään.

2. Poista kuljetuksen 4

suojaruuvia ja vastaava välikappale, jotka sijaitsevat takaosassa (katso kuvaa).

3. Sulje reiät muovitapeilla, jotka löydät käyttöoppaan

4. Säilytä kaikki osat; pyykinpesukonetta kuljetettaessa

ne tulee asentaa takaisin, jotta voidaan estää sisäosien vahingoittuminen. Pakkaukset eivät ole lasten leluja. Vaakatasoon asettaminen

1. Asenna pesukone tasaiselle ja kovalle lattialle siten,

että se ei nojaa seiniin tai huonekaluihin.

epätasaisuudet ruuvaten tukijalkoja auki tai kiinni, kunnes kone on vaakasuorassa asennossa (se ei saa olla 2 astetta kaltevammassa asennossa). Huolellinen vaakatasoon asetus antaa vakautta sekä estää tärinää ja meluisuutta erityisesti linkouksen aikana. Mikäli asennat koneen kokolattia- tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle. Vesi- ja sähköliitännät Veden tuloletkun liittäminen Ennen tuloletkun liittämistä vesiverkkoon juoksuta vettä, kunnes se on kirkasta.

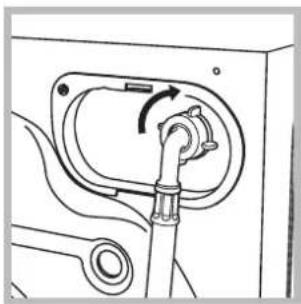

koneeseen ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläosassa olevaan vesiliittimeen (katso kuvaa).

2. Liitä tuloletku ruuvaten

se kylmävesihanaan, jonka suuaukossa on ¾ putkikierteet (katso kuvaa).

3. Ole varovainen, jotta letku ei taitu tai joudu

puristuksiin. Hanan vedenpaineen tulee olla Teknisten tietojen taulukossa esitettävien arvojen mukainen (katso viereistä sivua). Jos tuloletkun pituus ei ole riittävä, käänny erikoisliikkeen tai alan ammattilaisen puoleen. Älä koskaan käytä vanhoja tai käytettyjä tuloletkuja vaan ainoastaan koneen mukana toimitettuja letkuja.15

Veden poistoletkun liittäminen Poistoletkua ei saa koskaan asentaa suoraan lattiakaivoon, vaan se on asennettava kuvan mukaisesti siten, että poistoletkun pää on 65-100 cm korkeudella tasosta jolle kone on asennettu. Varo taivuttamasta poistoletkua niin että se litistyy! tai aseta se pesualtaan tai kylpyammeen laidalle kiinnittäen toimitettu ohjain vesihanaan (katso kuvaa). Poistoletkun vapaan pään ei tule jäädä upoksiin veteen. Ei suositella käyttämään jatkoletkuja; jos jatkoletkun käyttö on välttämätöntä, sen tulee olla halkaisijaltaan alkuperäisen kokoinen ja korkeintaan 150 cm pitkä. Sähköliitäntä Ennen pistokkeen työntämistä pistorasiaan varmista, että: pistorasia on maadoitettu ja että se on lain vaatimusten mukainen; pistorasia kestää koneen tehon enimmäiskuormituksen, joka on annettu Teknisten tietojen taulukossa (katso viereen); syöttöjännite sisältyy arvoihin, jotka on annettu Teknisten tietojen taulukossa (katso viereen ); pistorasia sopii yhteen pesukoneen pistokkeen kanssa. Päinvastaisessa tapauksessa pistorasia tai pistoke tulee vaihdattaa. Pesukonetta ei saa asentaa ulos edes silloin, kun asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle. Pesukoneen asentamisen jälkeenkin pistorasian tulee olla helposti saavutettavissa. Älä käytä jatkojohtoja tai haaroittimia. Johtoa ei saa taittaa ja se ei saa joutua puristuksiin. Sähköjohdon vaihto tulee antaa tehtäväksi ainoastaan alan ammattilaiselle. Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä. Tekniset tiedot MalliAQM9D 490 UMitatleveys cm 59,5korkeus cm 85syvyys cm 64,5Täyttömäärä1 - 9 kg pesulle;1 - 6 kg kuivaukselleSähköliitännätkatso koneessa olevaa teknistentietojen tietolaattaaVesiliitännätmaks. Vedenpaine 1 MPa (10 bar)min. vedenpaine 0,05 MPa (0,5 bar)rummun tilavuus 62 litraaLinkousnopeus1400 kierr./min saakkaTestiohjelmatnormin EN 50229mukaisestiPesulle: ohjelma ; lämpötila 60°C;toteutettu 9 kg:n täyttömäärällä.Kuivaus: Vähäisemmän pyykkimääränkuivaus tulee suorittaa valitenkuivaustaso "IRON", pyykkimäärä voisisältää 3 lakanaa, 2 tyynynpäällisen ja2 pyyhkeen;Jäljellä olevan määrän kuivaus tuleesuorittaa valiten kuivaustaso "EXTRA".Tämä kodinkone on seuraavienEuroopan yhteisön direktiivienvaatimusten mukainen:- 2004/108/CE (Sähkömagneettinenyhteensopivuus)- 2006/95/EY (Pienjännite)- 2002/96/EYFI

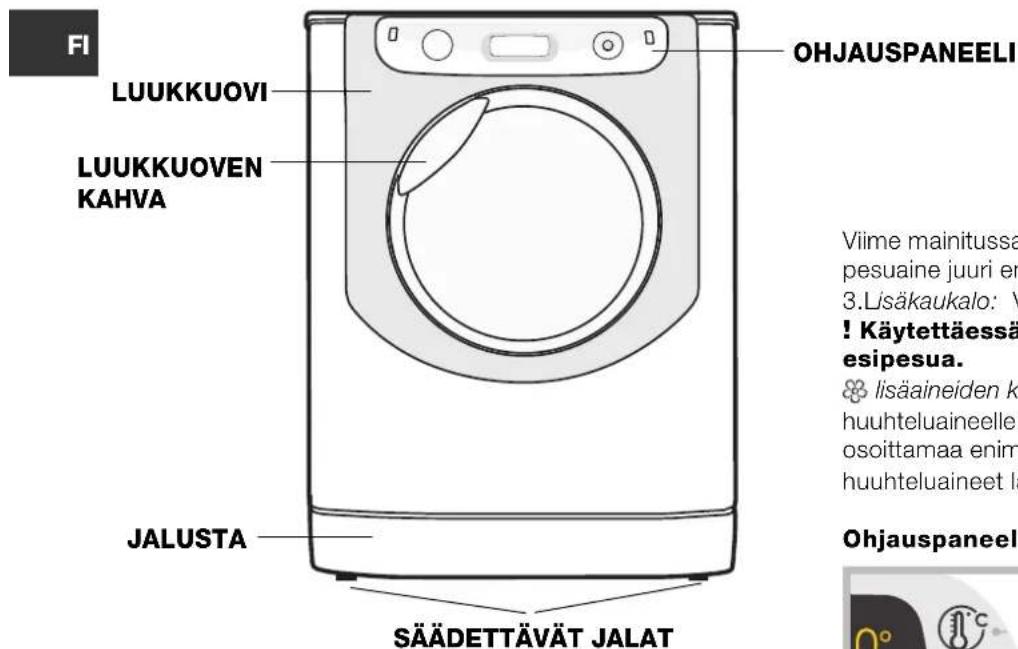

OHJAUSPANEELI LUUKKUOVI LUUKKUOVEN KAHVA JALUSTA

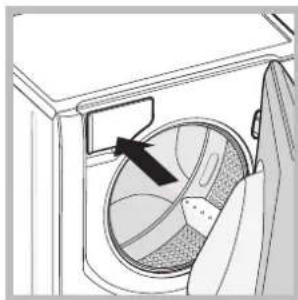

Koneen kuvaus LUUKKUOVI Luukkuoven avaamiseksi käytä aina asianmukaista kahvaa(katso piirrosta). PESUAINELOKERIKKO Pesuainelokerikko sijaitsee koneen sisällä ja se saavutetaan avaamalla luukku. Pesuaineiden annosteluohjeet löydät kappaleesta Pesuaineet ja pyykit. Huomaa: kiinnitä pesuainelokerikkoon tarra, jossa kuvataan ohjelmat ja lisätoiminnot. Tarra löytyy tämän oppaan säilytyskuoresta.

pesuainekaukalo: käytä jauhemaista pesuainetta. Ennen pesuaineen kaatamista varmista, ettei lisäkaukalo 3 ole koneessa.

2. Pesun pesuainekaukalo:

käytä jauhemaista tai nestemäistä pesuainetta. Viime mainitussa tapauksessa suositellaan laittamaan pesuaine juuri ennen pesukoneen käynnistämistä. 3.Lisäkaukalo: Valkaisuaine Käytettäessä lisäkaukaloa 3 ei voida suorittaa esipesua. lisäaineiden kaukalo: nestemäisille lisäaineille ja huuhteluaineelle. Suositellaan, ettei koskaan ylitetä ritilän osoittamaa enimmäisrajaa ja että tiivistemäiset huuhteluaineet laimennetaan ennen käyttöä. Ohjauspaneeli "hipaisukytkin" Asetusten muokkaamiseksi paina kevyesti kuvaketta kosketusherkän alueen sisällä (hipaisukytkin) kuten osoitetaan kuvassa. Valmiustila Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta ON/OFF ja odota, että kone kytkeytyy uudelleen päälle. KIELEN MUUTTAMINEN Koneen ensimmäisen käynnistyksen yhteydessä näytölle tulee näkyviin ensimmäinen kieli vilkkuvana. Näytön oikealla puolella olevien 3 painikkeen kohdalle tulee näkyviin tunnukset , OK ja V. Kielet muuttuvat automaattisesti joka 3. tai painettaessa painikkeita tunnusten ja V vieressä. Painikkeella OK vahvistetaan kieli, joka muuttuu kiinteäksi 2 kuluttua. Jos ei paineta mitään painiketta, 30 sekunnin kuluttua kielten automaattinen vaihto käynnistyy uudelleen. Kieli voidaan muuttaa ainoastaan kone sammutettuna. Painettaessa samanaikaisesti lämpötilan

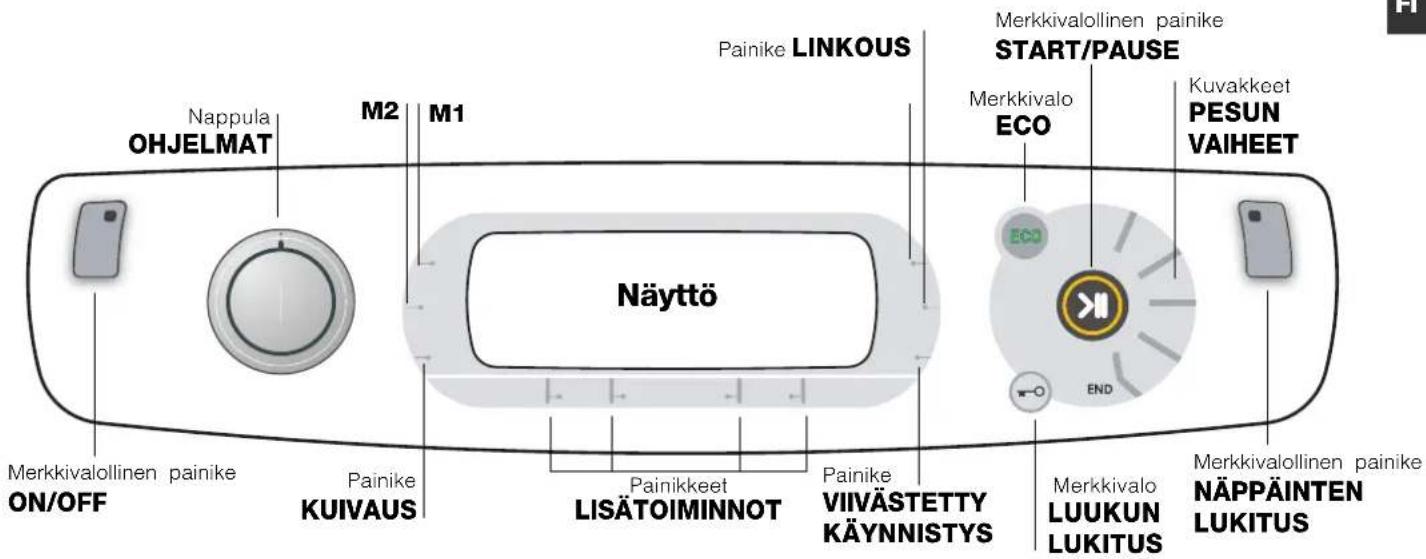

linkouksen + viivästetyn käynnistyksen painikkeita vähintään 5 voit kuulla lyhyen äänimerkin ja näytölle tulee näkyviin asetettu kieli vilkkuvana. Painamalla painikkeita tunnusten ja V vierellä voidaan vaihtaa kieli. Tunnuksen OK vieressä olevalla painikkeella vahvistetaan kieli, joka muuttuu kiinteäksi 2 kuluttua. Jos ei paineta mitään painiketta, 30 sekunnin kuluttua näytetään aiemmin asetettu kieli.17

Merkkivalollinen painike ON/OFF: paina lyhyesti painiketta koneen kytkemiseksi päälle tai sen sammuttamiseksi. Vihreä merkkivalo osoittaa, että kone on päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 3 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun. Nappula OHJELMAT: voidaan kiertää molempiin suuntiin. Sopivan ohjelman valitsemiseksi katso Ohjelmataulukko. Pesun aikana nappula pysyy paikoillaan. M1-M2painikkeet: pidä painettuna yhtä painikkeista tallentaaksesi eniten käyttämäsi jakso ja sen lisätoiminnot. Aiemmin tallennetun jakson kutsumiseksi paina vastaavaa painiketta. Painike KUIVAUS: paina sitä vähentääksesi tai sulkeaksesi pois kuivaus; valittu kuivaustaso tai - lämpötila tulee näkyviin näytölle (katso "Miten suorittaa pesu- tai kuivausjakso"). Painike LÄMPÖTILA: paina lämpötilan muuttamiseksi tai poissulkemiseksi; valittu arvo osoitetaan yllä olevassa näytössä (katso Miten suorittaa pesu- tai kuivausjakso). Painike LINKOUS: paina linkouksen muuttamiseksi tai poissulkemiseksi; valittu arvo osoitetaan yllä olevassa näytössä (katso Miten suorittaa pesu- tai kuivausjakso). Painike VIIVÄSTETTY KÄYNNISTYS: paina esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi; asetetun viivästyksen arvo osoitetaan yllä olevassa näytössä (katso Miten suorittaa pesu- tai kuivausjakso). Painikkeet LISÄTOIMINNOT: paina saatavilla olevien lisätoimintojen valitsemiseksi. Valittua lisätoimintoa vastaava merkkivalo jää palamaan (katso Miten suorittaa pesu- tai kuivausjakso). Kuvakkeet PESUN VAIHEET: kuvakkeet syttyvät osoittaen jakson etenemisen (Pesu Huuhtelu Linkous/Tyhjennys Kuivaus ). Kirjoitus syttyy, kun jakso on päättynyt. Merkkivalollinen painike START/PAUSE: kun vihreä merkkivalo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina painiketta uudelleen; merkkivalo vilkkuu oranssina. Jos merkkivalo Luukun lukitus ei pala, voidaan avata luukkuovi. Paina painiketta uudelleen pesun käynnistämiseksi uudelleen pisteestä, johon se keskeytettiin. Merkkivalo LUUKUN LUKITUS: se osoittaa, että luukkuovi on lukittu. Luukun avaamiseksi jakso tulee laittaa taukotilaan (katso Miten suorittaa pesu- tai kuivausjakso). Merkkivalollinen painike NÄPPÄINTEN LUKITUS: ohjauspaneelilohkon päälle tai pois päältä kytkemiseksi pidä painiketta painettuna noin 2 sekuntia. Palava merkkivalo osoittaa, että ohjauspaneeli on lukittu. Täten estetään vahingonomaiset muutokset ohjelmiin, erityisesti mikäli läheisyydessä on lapsia. Merkkivalo ECO: kuvake syttyy, kun pesun parametreja muuttaen voidaan saavuttaa vähintään 10% energiansäästö. Lisäksi ennen kuin kone siirtyy Valmiustilaan, kuvake syttyy muutamaksi sekunniksi; arvioitu energiansäästö on noin 80%, kun kone sammutetaan. Nappula OHJELMAT Merkkivalollinen painike ON/OFF Ohjauspaneeli "hipaisukytkin" Näyttö

LUKITUS Merkkivalo ECO Kuvakkeet PESUN VAIHEETFI

HUOMAA: kun käytät pyykinpesukonetta ensimmäisen kerran, suorita pesujakso ilman pyykkejä, mutta käytä pesuainetta ja aseta 90° puuvillaohjelma ilman esipesua.

1. KONEEN KÄYNNISTYS. Paina painiketta

. Kaikki merkkivalot syttyvät noin 1 sekunnin ajaksi ja näytölle ilmestyy kirjoitus AQUALTIS; lopuksi jäävät palamaan kiinteinä painikkeen merkkivalo ja START/PAUSE merkkivalo vilkkuu.

2. OHJELMAN VALINTA. Kierrä OHJELMIEN NAPPULAA

oikealle tai vasemmalle, kunnes valitaan haluttu ohjelma; ohjelman nimi ilmestyy näytölle; kuhunkin ohjelmaan liittyy tietty lämpötila ja tietty linkousnopeus, joita voidaan haluttaessa muuttaa. Näytölle ilmestyy jakson kesto.

3. PYYKKIEN LAITTAMINEN. Avaa luukkuovi. Laita pyykit

koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaista täyttömäärää.

4. PESUAINEEN ANNOSTELU. Vedä lokerikko ulos ja

kaada pesuaine asianmukaisiin kaukaloihin kuten osoitettu kappaleessa Koneen kuvaus.

6. PESUJAKSON RÄÄTÄLÖINTI. Käsittele asianmukaisia

ohjauspaneelin painikkeita: Lämpötilan ja/tai linkousnopeuden muuttaminen. Kone näyttää automaattisesti asetetun ohjelman sallimat enimmäisarvot lämpötilalle ja linkousnopeudelle tai viimeksi valitut arvot, jos ne sopivat yhteen valitun ohjelman kanssa. Painettaessa painiketta vähennetään asteittain lämpötilaa, kunnes saavutetaan kylmäpesu (OFF). Painettaessa painiketta vähennetään asteittain linkousnopeutta aina siihen saakka, että se on pois suljettu (OFF). Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot. Poikkeus: valittaessa ohjelma PUUVILLA VALKOPYYKKI lämpötila voidaan nostaa aina 90° saakka. Kuivauksen asettaminen Näppäimen ensimmäisellä painalluksella kone valitsee automaattisesti enimmäiskuivaustason, joka sopii valittuun ohjelmaan. Seuraavat painallukset vähentävät tasoa ja sen jälkeen kuivausaikaa, kunnes toiminto suljetaan kokonaan pois asennossa OFF. Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot. On valittavissa kaksi eri kuivausohjelmaa: A - Ajan mukaan: 20' - 180'. B - Kuivattavien vaatteiden kosteustason mukaan: Silitys: hieman kosteat, helposti silitettävät vaatteet. Ripustus: sopii tuotteille, jotka eivät vaadi täydellistä kuivausta. Laskostus: sopii tuotteille, jotka laitetaan kaappiin silittämättä. Ekstra: sopii tuotteille, jotka vaativat huolellisen kuivauksen kuten froteepyyhkeet ja saunatakit. Mikäli poikkeuksellisesti kuivattava pyykkimäärä ylittää oletetun (katso Ohjelmataulukko), suorita pesu ja ohjelman lopuksi, jaa pyykit ja laita vain osa pesurumpuun. Noudata tässä vaiheessa ohjeita suorittaaksesi "Vain kuivaus". Toista samat toimenpiteet lopuille pyykeille. kuivauksen lopuksi suoritetaan aina jäähdytysjakso. Vain kuivaus Valitse ohjelmien nappulalla kuivaus ( - - ) kangastyypin mukaan. KUIVAUKSEN näppäimellä voidaan asettaa haluttu kuivaustaso tai -aika

Aseta viivästetty käynnistys. Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Asetuksen aikana näytetään viivästysaika yhdessä kirjoituksen Alkaa: ja vilkkuvan tunnuksen kanssa. Viivästetyn käynnistyksen asettamisen jälkeen näytöllä näkyy kiinteä tunnus ja näyttö palaa asetetun jakson keston näyttöön ja voidaan nähdä myös kirjoitukset Päättyy: ja jakson kesto. Painettaessa painiketta VIIVÄSTETTY KÄYNNISTYS vain yhden kerran tulee näkyviin aiemmin asetettu viivästysaika. Käynnistyksen jälkeen näytölle tulee näkyviin kirjoitus Alkaa: ja viivästysaika. Kun asetettu viivästysaika on kulunut umpeen, kone käynnistyy ja näytölle tulee näkyviin Päättyy: sekä jaksoon loppuun jäljellä oleva aika. Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle ilmestyy kirjoitus OFF; tunnus sammuu. Jakson ominaisuuksien muuttaminen. Paina painiketta lisätoiminnon aktivoimiseksi, näytölle ilmestyy lisätoiminnon nimi ja painiketta vastaava osoitin syttyy. Paina uudelleen painiketta lisätoiminnon kytkemiseksi pois päältä; näytölle ilmestyy lisätoiminnon nimi sekä OFF ja osoitin sammuu. Jos valittu lisätoiminto ei ole yhteensopiva asetetun ohjelman kanssa, yhteensopimattomuus osoitetaan merkkivalon vilkkumisella ja äänimerkillä (3 kertaa) ja lisätoimintoa ei kytketä päälle. Jos valittu lisätoiminto ei sovi yhteen toisen aiemmin asetetun toiminnon kanssa, ensimmäistä valittua vaihtoehtoa vastaava merkkivalo alkaa vilkkua ja päälle kytketään ainoastaan viimeksi valittu lisätoiminto, painikkeen merkkivalo muuttuu kiinteäksi. Lisätoiminnot voivat vaihdella suositellun täyttömäärän ja/ tai jakson keston mukaan.

7. OHJELMAN KÄYNNISTÄMINEN. Paina näppäintä

START/PAUSE. Vastaava merkkivalo muuttuu kiinteäksi ja luukkuovi lukkiutuu (merkkivalo LUUKUN LUKITUS palaa). Pesun vaiheita vastaavat kuvakkeet syttyvät jakson kuluessa osoittamaan meneillään olevan vaiheen. Ohjelman vaihtamiseksi silloin, kun jakso on meneillään, laita pyykinpesukone taukotilaan painaen painiketta START/ PAUSE; valitse sitten haluttu jakso ja paina uudelleen painiketta START/PAUSE. Luukun avaamiseksi jakson aikana paina painiketta START/PAUSE; jos merkkivalo LUUKUN LUKITUS on sammuksissa, luukku voidaan avata. Paina uudelleen painiketta START/PAUSE ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se keskeytettiin.

8. OHJELMAN LOPPU. Ohjelman loppu osoitetaan

valaistulla kirjoituksella END. Luukkuovi voidaan avata välittömästi. Jos merkkivalo START/PAUSE vilkkuu, paina painiketta jakson loppuun viemiseksi. Avaa luukku, poista pyykit ja sammuta kone. Jos halutaan peruuttaa jo käynnistetty jakso, paina pitkään painiketta kunnes jakso keskeytetään ja kone sammuu. Miten suorittaa pesu- tai kuivausjakso19

Pesun lisävalinnat Super Wash Tämän lisätoiminnon avulla saadaan korkealaatuinen pesutulos, koska jakson alkuvaiheessa käytetään enemmän vettä ja ohjelma kestää pidempään. Tämä toiminto on hyödyllinen vaikeimpien tahrojen poistamiseksi. Voidaan käyttää valkaisuaineen kanssa tai ilman sitä. Jos halutaan suorittaa myös valkaisu, laita toimitettu lisäkaukalo 3 varsinaiseen kaukaloon 1. Älä ylitä valkaisuaineen annostelussa keskellä olevan tapin osoittamaa enimmäismäärää (katso kuvaa). Jos halutaan suorittaa ainoastaan valkaisu ilman täydellistä pesuohjelmaa, kaada valkaisuainetta lisäkaukaloon 3, aseta ohjelma "Huuhtelu" ja kytke päälle lisätoiminto "Super Wash" . Sitä ei voida käyttää ohjelmien , , , , , , , , Easy Iron Kun valitaan tämä lisätoiminto, pesua ja linkousta muutetaan siten, että ryppyjen muodostuminen vähenee. Jakson lopuksi pyykinpesukone suorittaa hitaita rummun kiertoja; merkkivalot Easy Iron ja START/PAUSE vilkkuvat. Jakson päättämiseksi paina painiketta START/PAUSE tai painiketta Easy Iron. Ohjelmassa Silkki kone päättää jakson jättäen pyykit likoamaan veteen ja merkkivalo Easy Iron vilkkuu. Jotta voidaan tyhjentää vesi ja poistaa pyykit, tulee painaa painiketta START/PAUSE tai painiketta Easy Iron. Sitä ei voida käyttää ohjelmien , , , , , , , Jos haluat suorittaa myös kuivauksen, tämä nappula on aktiivinen vain, jos se on asetettu tasolle Silitys. Ajansäästö Kun valitaan tämä lisätoiminto, ohjelman kestoa vähennetään 30%-50% valitun jakson mukaan ja samalla säästetään vettä ja energiaa. Käytä tätä jaksoa pyykeille, jotka eivät ole kovin likaisia. Sitä ei voida käyttää ohjelmien , , , , , , , Lisähuuhtelu Valittaessa tämä lisätoiminto lisätään huuhtelun tehokkuutta ja varmistetaan pesuainejäämien paras mahdollinen poisto. Tämä on tärkeää erityisesti herkkäihoisille. Suositellaan käyttämään tätä lisätoimintoa pyykinpesukoneen ollessa täyteen lastattu tai käytettäessä suuria pesuainemääriä. Toimintoa ei voida käyttää ohjelmien , , , , ,, .

(*) Huomaa: noin 10 minuutin kuluttua START kone laskee uudelleen kyseisen täyttömäärän mukaisen ohjelman loppuun jäljellä olevan ajan ja se osoitetaan näytöllä. Ohjelmat ja lisätoiminnot Ohjelmataulukko Kaikille testauslaitoksille:1) Testiohjelma normin EN 50229 mukaisesti aseta ohjelma ja lämpötilaksi 60°C.2) Pitkä puuvillaohjelma: aseta ohjelma ja lämpötilaksi 40°C.3) Lyhyt puuvillaohjelma: aseta ohjelma ja lämpötilaksi 40°C.Kuvake Ohjelman kuvausEnimm-äislämp-ötila (°C)Enimmäi-snopeus(kierrosta-/min)KuivausPesuaineet ja lisäaineetEnimm-äistäyttö (kg) JaksonkestoEsipesu PesuaineHuuht-eluaineValkai-suainePuuvillaohjelmatPuuvilla esipesun kanssa (Lisää pesuaine asianmukaiseen kaukaloon). 90° 1400ll l l- 9Puuvilla valkopyykki (1): erittäin likainen kestäväkirjo- ja valkopyykki.60° (Max. 90°)

lll Puuvilla valkopyykki (2): erittäin likainen herkkä kirjo-ja valkopyykki.40° 1400

- 4ErityisohjelmatBaby: herkkä erittäin likainen kirjopyykki.40° 800

lll Seka 30': Kevyesti likaisten pyykkien raikastamiseen(ei sovi villalle, silkille tai käsin pestäville tuotteille).30° 800

- 3,5Kestävät synteettiset60° 800

lll Silkki: silkki- ja viskoosituotteet, alusvaatteet. 30° 0 - -

- 2Villa: villa-, cashmeretuotteet jne.40° 800

- 2KuivausohjelmatKuivaus "Pese & Kuivaa"30° 1400

- - - - 6 Kuivaus "Synteettiset"- -

- - - - 4 Kuivaus "Villa"- -

- - - - 1,5 Osittaiset ohjelmat Huuhtelu - 1400

- - - - 9 Tyhjennys - 0 - - - - - 9 (*) Pesuohjelmien kesto voidaan tarkistaa näytöltä.FI

Pesuaineet ja pyykit Pesuaine Pesuaineen valinta ja käytettävä määrä riippuvat kangastyypistä (puuvilla, villa, silkki.), väristä, pesulämpötilasta, likaisuusasteesta ja veden kovuudesta. Annostele pesuaine oikein ja vältä tuhlausta suojellen siten luontoa: vaikka pesuaineet ovat biohajoavia, ne sisältävät aineita, jotka muuttavat luonnon tasapainoa. Suosittelemme, että: käytät jauhemaisia pesuaineita valkoisille puuvillapyykeille ja esipesuun. käytät nestemäisiä pesuaineita herkille puuvillapyykeille sekä kaikille ohjelmille, joissa pesu suoritetaan alhaisessa lämpötilassa. käytät helliä nestemäisiä pesuaineita villalle ja silkille. Pesuaine tulee kaataa ennen pesun aloittamista asianmukaiseen kaukaloon tai annostelupalloon, joka laitetaan suoraan rumpuun. Tässä tapauksessa ei voida valita jaksoa Puuvilla esipesun kanssa. Älä käytä käsinpesuun tarkoitettuja pesuaineita niiden liiallisen vaahtoutumisen vuoksi. Pyykin valmistelu Avaa pyykit hyvin ennen niiden laittamista koneeseen. Jaa pyykit kangastyypin (katso tuoteselosteen tunnusta) ja värin mukaan ollen varovainen, että värilliset ja valkoiset pyykit pestään erillään; Tyhjennä taskut ja tarkista napit; Älä ylitä suositusarvoja, jotka osoitetaan Ohjelmataulukko ja jotka viittaavat kuivan pyykin painoon. Paljonko pyykit painavat? 1 lakana 400-500 g 1 tyynynpäällinen 150-500 g 1 pöytäliina 400-500 g 1 saunatakki 900-500 g 1 pyyhe 150-500 g 1 farkut 400-500 g 1 paita 150-500 g Ohjeita pesuun Farkut: käytä erityistä ohjelmaa Farkut kaikille farkkukankaasta valmistetuille tuotteille; käännä pyykit ylösalaisin ennen pesua ja käytä nestemäistä pesuainetta. Baby: käytä erityistä ohjelmaa Baby poistaaksesi lastenvaatteille tyypillisen lian helposti sekä poistaaksesi samalla huolellisesti pesuainejäämät, jotta vältetään allergiset reaktiot lasten herkällä iholla. Jakso on suunniteltu vähentämään bakteerien määrää käyttämällä enemmän vettä ja parantamalla erityisten pesuaineeseen lisättyjen hygienisoivien aineiden vaikutusta. Pesun lopuksi kone suorittaa hitaita rummun kiertoja; jakson päättämiseksi paina näppäintä START/PAUSE Silkki: käytä asianmukaista ohjelmaa Silkki kaikkien silkkisten tuotteiden pesuun. Suositellaan käyttämään erityistä herkkien tuotteiden pesuun soveltuvaa pesuainetta. Verhot: käytä ohjelmaa Silkki . Taita verhot ja laita ne tyynynpäällisen tai verkkopussin sisälle. Villa: on ainoa pyykinpesukone, joka on saanut arvokkaan Woolmark Company:n Woolmark Platinum Care (M.0508) tunnuksen, joka vahvistaa konepesun soveltuvuuden kaikille villavaatteille, myös niille, joiden tuoteselosteessa on merkintä vain käsinpesuun

Ohjelmalla Villa voidaan siis rauhallisin mielin pestä pesukoneessa kaikki villatuotteet saaden paras mahdollinen tulos. Pinttyneet tahrat: käsittele pinttyneet tahrat kiinteällä saippualla ennen pesua ja itse pesuun suositellaan käyttämään ohjelmaa Puuvilla esipesun kanssa. Pese & Kuivaa : on suunniteltu hieman likaisten vaatteiden nopeaa pesua ja kuivausta varten. Tämän jakson avulla voidaan pestä ja kuivata jopa 1 kg pyykkiä ainoastaan 60 minuutissa. Parhaan tuloksen saavuttamiseksi käytä nestemäistä pesuainetta; esikäsittele hihansuut, kaulukset sekä tahrat. Lastin tasapainotusjärjestelmä Ennen jokaista linkousta liiallisen tärinän välttämiseksi ja lastin jakamiseksi tasaisesti rumpu suorittaa muutamia kiertoja hieman tavallista pesua nopeammin. Jos toistuvista yrityksistä huolimatta lasti ei jakaudu riittävän tasaisesti, kone suorittaa linkouksen oletettua hitaammalla nopeudella. Mikäli epätasapaino on liiallinen, pyykinpesukone suorittaa jakamisen linkouksen sijasta. Jotta edesautetaan lastin jakautumista ja sen tasapainottumista oikein, suositellaan sekoittamaan suuret ja pienet pyykit.21

Varotoimet ja neuvot Pesukone on suunniteltu ja valmistettu kansainvälisiä turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti. Yleinen turvallisuus Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön. Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden fyysinen, aistitoimintojen tai henkinen suorituskyky on alentunut tai joilla ei ole riittävää kokemusta tai tietoja laitteen käytöstä ellei heitä ohjaa ja opasta henkilö, joka on vastuussa heidän turvallisuudesta. Valvo lapsia, jotta he eivät leiki laitteen kanssa. - Älä kuivaa vaatteita, joita ei ole pesty. - Vaatteet, joissa on jäämiä tulenaroista tuotteista kuten ruokaöljy, asetoni, bensiini, alkoholi, kerosiini, tahranpoistoaineet, tärpätti, vaha tai sen poistoaineet, tulee pestä lämpimällä vedellä runsaan pesuainemäärän kanssa ennen niiden kuivaamista kuivauskaapissa. - Älä kuivaa kuivauskaapissa tuotteita kuten vaahtokumia (lateksivaahto), uimalakkeja, vedenpitäviä tekstiilejä, toiselta puolelta kumisia tuotteita tai lateksivaahtoa sisältäviä pehmustettuja tuotteita. - Huuhteluaineita tai vastaavia tuotteita tulee käyttää valmistajan ohjeiden mukaisesti. - Kuivauskaapin viimeinen jakso tapahtuu ilman lämpöä (jäähdytysjakso), jotta taataan tuotteiden vahingoittumattomuus. VAROITUS: Älä koskaan pysäytä kuivauskaappia ennen kuivausohjelman päättymistä. Kyseisessä tapauksessa poista heti kaikki vaatteet ja ripusta ne niiden jäähdyttämiseksi nopeasti. Älä koske koneeseen avojaloin tai silloin, kun kätesi tai jalkasi ovat märät tai kosteat. Älä irrota pistoketta pistorasiasta johdosta vetämällä vaan ota kiinni itse pistokkeesta. Älä kosketa pesukoneesta poistettavaan veteen, koska se voi olla erittäin kuumaa. Älä missään tapauksessa yritä avata luukkua väkisin: vahingonomaisilta avaamisilta suojaava turvamekanismi voi vahingoittua. Vian tapauksessa älä milloinkaan käsittele sisäisiä mekanismeja korjauksen suorittamiseksi. Tarkista aina, että lapset eivät pääse toimivan koneen läheisyyteen. Pesukoneen mahdollinen siirto on suoritettava varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä kone on erittäin painava. Tarkista, että rumpu on tyhjä ennen kuin panet pyykit pesukoneeseen. Kuivauksen aikana luukku kuumenee helposti. Älä kuivaa pestyjä pyykkejä palonaroilla liuoksilla (esim. trikloorietyleeni). Älä kuivaa vaahtokumia tai muita joustavia muoveja. Varmista, että kuivausvaiheiden aikana vesihana on auki. Hävittäminen Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen. Sähköisten ja elektronisten laitteiden muodostamia jätteitä käsittelevä Euroopan direktiivi 2002/96/CE määrää, että hävitettäviä kodinkoneita ei tule laittaa tavallisten kaupunkijätteiden sekaan. Hävitettävät laitteet tulee kerätä erikseen, jotta optimoidaan materiaalien kierrätys ja estetään mahdolliset vahingot terveydelle ja ympäristölle. Ruudutettu roskakoritunnus on liitetty kaikkiin tuotteisiin muistuttamaan velvollisuudesta lajitella jätteet. Lisätietoja varten kodinkoneiden hävittämiseen liittyen niiden haltijat voivat kääntyä asianmukaisen julkisen palvelun tai jälleenmyyjien puoleen. Luukkuoven manuaalinen avaaminen Mikäli ei ole mahdollista avata luukkuovea sähkövirran puuttuessa ja haluat ripustaa pyykit, toimi seuraavasti:

2. Tarkista, että veden taso

koneen sisällä on alhaisempi kuin luukun suu; päinvastaisessa tapauksessa poista liiallinen vesi tyhjennysletkun kautta keräten se ämpäriin kuten osoitettu kuvassa.

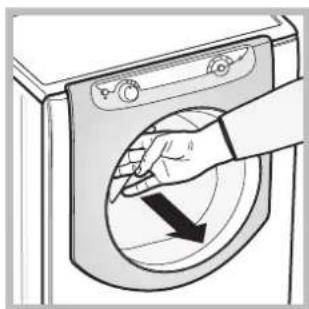

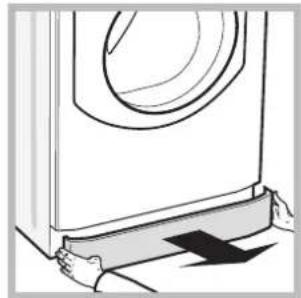

3. Poista pyykinpesukoneen

etupuolella oleva suojapaneeli (katso seuraavaa sivua).

4. Kuvan osoittamaa kielekettä käyttäen vedä ulospäin,

kunnes vapautat vetonipukan kiinnittimestä; vedä nipukkaa alaspäin kunnes kuulet luukun vapautumista osoittavan napsauksen.

5. Avaa luukku; mikäli se ei vielä avaudu, toista

6. Asenna suojapaneeli takaisin paikalleen varmistaen

ennen sen työntämistä konetta kohti, että olet työntänyt koukut asiaankuuluviin reikiin.FI

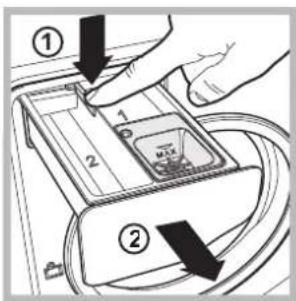

Veden ja sähkövirran poissulkeminen Sulje vesihana jokaisen pesun jälkeen. Tätenvähennetään pesukoneen vesilaitteiden kulumista jaestetään vuotovaara. Irrota sähköpistoke konetta puhdistaessasi jahuoltotoimenpiteiden ajaksi. Koneen puhdistus Ulkoiset ja kumiset osat voidaan puhdistaa kosteallarievulla ja saippualla. Älä käytä liuottimia tai hankaaviaaineita. Pesuainelokerikon puhdistus Lokerikon poistamiseksipaina vipua (1) ja vedä seulospäin (2) (katso kuvaa).Pese se juoksevan vedenalla; tämä puhdistus tuleesuorittaa säännöllisesti. Rummun hoito Jätä aina luukku hieman auki, jotta vältetään pahanhajun muodostuminen. Pumpun puhdistus Pesukone on varustettu itsestään puhdistuvallapumpulla, joka ei tarvitse huoltoa. Voi kuitenkintapahtua, että pienet esineet (rahat, napit) putoavatpumppua suojaavaan eteiseen, joka sijaitsee tämänalapuolella. Varmista, että pesujakso on päättynyt ja irrota pistoke.Eteisen saavuttamiseksi:1. Poista koneen etupuolella oleva suojapaneeli painaenkeskikohtaa kohden, työnnä sitten alaspäin molemmiltalaidoilta ja vedä se pois (katso kuvaa).2. Aseta astia aukon alleulostulevan vedenkeräämiseksi (noin 1,5 l)(katso kuvaa);3. Ruuvaa kansi irti kiertäensitä vastapäivään (katsokuvaa);4. Puhdista sisäpuoli huolellisesti;5. Ruuvaa kansi takaisin paikalleen;6. Asenna suojapaneeli takaisin paikalleen varmistaenennen sen työntämistä konetta kohti, että olet työntänytkoukut asiaankuuluviin reikiin. Veden tuloletkun tarkistaminen Tarkista tuloletku vähintään kerran vuodessa. Jos siinäon havaittavissa halkeamia tai säröjä, se tulee vaihtaa:pesun aikana kova paine voi aiheuttaa yllättävänhalkeamisen.

Häiriöt ja korjaustoimet Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen huoltoliikkeeseen soittamista (katso Huoltoapu), tarkista seuraavan luettelon avulla, että kyseessä ei ole helposti ratkaistava ongelma. Häiriöt: Kone ei käynnisty. Pesujakso ei aloita toimintaansa. Koneeseen ei tule vettä. Koneen luukku pysyy lukittuna. Pesukone imee vettä ja poistaa veden jatkuvasti. Kone ei poista vettä tai se ei linkoa. Kone tärisee voimakkaasti linkouksen aikana. Koneesta vuotaa vettä. Kuvakkeet Vaihe meneillään vilkkuvat nopeasti yhdessä merkkivalon ON/OFF kanssa. Koneeseen muodostuu liikaa vaahtoa. Koneen luukku pysyy lukittuna. Pesu-ja kuivauskone ei kuivaa. Mahdolliset syyt / Ratkaisu: Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty siten, että ei muodostu kontaktia. Kodista puuttuu sähkövirta. Luukkuovi ei ole kunnolla kiinni. Painiketta START/PAUSE ei ole painettu. Vesihana ei ole auki. On asetettu viivästetty käynnistys. Veden tuloletkua ei ole liitetty vesihanaan. Letku on taittunut. Vesihana ei ole auki. Kodista puuttuu vesi. Vedenpaine ei ole riittävä Painiketta START/PAUSE ei ole painettu. Kun valitaan jakso Baby tai lisätoiminto Easy Iron , jakson lopuksi pesukone suorittaa rummun hitaita kiertoliikkeitä; jakson päättämiseksi paina painiketta START/PAUSE tai painike Easy Iron . Valittaessa jakso Silkki kone päättyy jaksoon, jossa pyykit jäävät likoamaan; veden tyhjentämiseksi ja pyykkien poistamiseksi tulee painaa painiketta START/ PAUSE tai painiketta Easy Iron

Poistoletkua ei ole asennettu 65 100 cm:n korkeudelle maasta (katso Asennus). Poistoletkun pää on veteen upotettuna (katso Asennus). Jos asunto on kerrostalon ylimmissä kerroksissa, voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone imee ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen sopiva lappoilmiön estoventtiili. Seinäviemärissä ei ole ilma-aukkoa. Ohjelmaan ei kuulu veden poisto: joidenkin ohjelmien yhteydessä se tulee käynnistää manuaalisesti (katso Ohjelmat ja lisätoiminnot). Lisätoiminto Easy Iron on kytketty päälle: ohjelman päättämiseksi paina painiketta START/PAUSE (katso Ohjelmat ja lisätoiminnot). Veden poistoletku on taittunut (katso Asennus). Viemäri on tukkeutunut. Rumpua ei ole vapautettu oikein asennuksen yhteydessä (katso Asennus). Kone ei ole kunnollisesti vaakatasossa (katso Asennus). Kone on tiukassa huonekalujen ja seinän välissä (katso Asennus). Lasti on epätasapainossa (katso Pesuaineet ja pyykit). Veden tuloletkua ei ole kiinnitetty kunnolla (katso Asennus). Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso Huolto ja hoito). Veden poistoletkua ei ole kiinnitetty kunnolla (katso Asennus). Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynnistä se uudelleen. Jos häiriö on edelleen havaittavissa, soita huoltoliikkeeseen. Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus pesukoneille, pesukoneille tai käsinpesuun, tai vastaava). Annostelu on ollut liiallinen. Suorita manuaalinen lukituksen poisto (katso Varotoimet ja suosituksia). Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty huonosti. Kodista puuttuu sähkövirta. Luukku ei ole hyvin suljettu. On asetettu viivästys käynnistykseen. Painike KUIVAUS on asennossa OFF.FI

Ennen huoltoliikkeeseen soittamista: Tarkista, voidaanko häiriö poistaa omin voimin (katso Häiriöt ja korjaustoimet); Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut; Mikäli häiriö ei ole korjaantunut, soita alan huoltoliikkeeseen. Mikäli asennus on suoritettu virheellisesti tai pesukonetta on käytetty väärin, huoltoliikkeen toimenpiteet ovat maksullisia. Älä koskaan käytä muita kuin alan ammattilaisia. Ilmoita: häiriön tyyppi; koneen malli (Mod.); sarjanumero (S/N). Nämä tiedot löytyvät laitteessa olevasta arvokilvestä. Huoltoapu Huomaa: Esittelytilasta Demo Mode poistumiseksi paina 3 sekuntia samanaikaisesti painikkeita ON/OFF ja START/ PAUSE
