Produkttyp	Großflächenlaminiergerät
Marke	GBC
Modell	Fusion 1100L
Maximale Laminierbreite	1100 mm
Empfohlene Foliendicke	80 bis 250 Mikrometer
Laminiergeschwindigkeit	1,5 m/min
Vorwärmzeit	5 Minuten
Laminierarten	Heiß und Kalt
Abmessungen (L x B x H)	1350 x 320 x 250 mm
Gewicht	28 kg
Stromversorgung	220-240 V / 50-60 Hz
Leistungsaufnahme	1500 W
Kompatible Folienart	Beutel und Rollen
Pflege und Reinigung	Weiches Tuch, Rollenreiniger
Sicherheit	Automatische Abschaltung bei Papierstau, Überhitzungsschutz
Ersatzteile verfügbar	Rollen, Riemen, Reinigungsset
Garantie	2 Jahre

Häufig gestellte Fragen - Fusion 1100L GBC

Welche Folienarten kann ich mit dem Laminiergerät Fusion 1100L verwenden?

Sie können Laminierbeutel und Folienrollen mit einer maximalen Breite von 1100 mm verwenden. Die empfohlene Dicke liegt zwischen 80 und 250 Mikrometer.

Wie reinige ich die Rollen meines GBC-Laminiergeräts?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit einem speziellen Rollenreiniger angefeuchtet ist. Vermeiden Sie abrasive Lösungsmittel. Reinigen Sie nach jedem Gebrauch, um Kleberückstände zu vermeiden.

Was tun bei Papierstau?

Schalten Sie das Gerät aus, warten Sie, bis es abgekühlt ist, und entfernen Sie das eingeklemmte Dokument vorsichtig durch sanftes Ziehen. Verwenden Sie bei Bedarf die Rückwärtsfunktion (falls verfügbar).
Lesen Sie im Handbuch nach, um spezifische Verfahren zu erfahren.

Kann ich mit der Fusion 1100L kalt laminieren?

Ja, das Laminiergerät verfügt über einen Kaltmodus für hitzeempfindliche Dokumente. Wählen Sie den Kaltmodus am Bedienfeld und verwenden Sie geeignete Folien.

Wie hoch ist die Heißlaminier-Temperatur?

Die Temperatur ist einstellbar und liegt typischerweise zwischen 100 °C und 160 °C, je nach Folienart. Lesen Sie im Handbuch nach, um optimale Einstellungen zu finden.

Wie wechsle ich die Rollen des Laminiergeräts?

Trennen Sie das Gerät vom Netz, öffnen Sie die Abdeckung, entfernen Sie die alten Rollen gemäß den Anweisungen im Handbuch und setzen Sie die neuen Rollen ein, wobei Sie auf korrekte Ausrichtung achten. Es wird empfohlen, einen Fachmann zu beauftragen.

Warum heizt mein Laminiergerät nicht?

Überprüfen Sie, ob das Gerät eingesteckt und eingeschaltet ist. Stellen Sie sicher, dass der Heizmodus ausgewählt ist. Wenn das Problem weiterhin besteht, könnte die Sicherung oder das Heizelement defekt sein. Wenden Sie sich an den Kundendienst.

Wie lautet die Garantie für die GBC Fusion 1100L?

Die Herstellergarantie beträgt 2 Jahre ab Kaufdatum. Sie deckt Herstellungs- und Materialfehler ab. Verbrauchsmaterialien und Verschleißteile sind nicht enthalten.

Kann ich Laminierbeutel unterschiedlicher Dicke verwenden?

Ja, das Laminiergerät akzeptiert Dicken von 80 bis 250 Mikrometer. Passen Sie Temperatur und Geschwindigkeit entsprechend der Dicke an, um optimale Ergebnisse zu erzielen.

Wie bereite ich ein Dokument zum Laminieren vor?

Legen Sie das Dokument in eine Hülle oder zwischen zwei Folienblätter und achten Sie darauf, dass es gut zentriert ist. Vermeiden Sie Falten. Lassen Sie bei Rollen mindestens 2 cm Abstand zwischen den Dokumenten.

BEDIENUNGSANLEITUNG Fusion 1100L GBC

FEATURE COMPARISONCOMPARAISON DES FONCTIONSFEATURE-VERGLEICH	LOW VOLUMEVOLUME FAIBLEGELEGENTLICHE NUTZUNG				MEDIUM VOLUMEVOLUME MOYENREGELMÄBIGE NUTZUNG			HIGH VOLUMEVOLUME ÉLEVÉSTARKE NUTZUNG
ModelModèleModell	1000L	1000L	1100L	1100L	3000L	3000L	3100L	5000L	5100L
Max Document SizeFormat maxi des documentsMax. Dokumentformat	A4	A3	A4	A3	A4	A3	A3	A3	A3
UseUtilisationEinsatzbereich	PersonalPersonnelleEinzelnutzer				Personal & SharedPersonnelle & partagéeEinzelne und mehrere Nutzer			SharedPartagéeMehrere Nutzer

	PRODUCTIVITY / SPEED				PRODUCTIVITÉ / VITESSE			PRODUKTIVITÄT / GESCHWINDIGKEIT
Warm Up timeTemps de préchauffageAufwärmzeit	5min	5min	4min	4min	1.5min	1.5min	1min	1min	1min
Pouches / 10 minPochettes / 10 minTaschen / 10 min	10	10	10	10	16	16	26	33	40
Max Pouch Thickness (mic)Épaisseur maxi des pochettes (mic)Max. Laminiertaschenstärke (μm)	75mic	75mic	125mic	125mic	125mic	125mic	175mic	250mic	250mic
Easy Set UpInstallation facileEinfache Einrichtung	√	√	√	√	√	√	√	√	√
Visual Ready AlertAlarme visuelle « prêt à l'emploi »Optische Betriebsbereitschaftsanzeige	√	√	√	√	√	√	√	√	√
Audible Ready AlertAlarme sonore « prêt à l'emploi »Akustische Betriebsbereitschaftsanzeige			√	√	√	√	√	√	√
Manual Release/ReverseMarche arrière/Débrayage manuelManuelle Freigabe-/Rücklauffunktion			√	√	√	√	√	√	√
IntelligentTM Power OffMise en veille intelligenteAutomatische Abschaltung			√	√	√	√	√	√	√
Touch ControlTouches à effleurementTipptastensteuerung					√	√	√	√	√
Accurate Feed GuideGuide d'alignementAkkurate Dokumentzuführung					√	√	√	√	√
IntelligentTM Status AlertAlerte d'état intelligenteAutomatische Statusanzeige					√	√	√	√	√
IntelligentTM Pouch ReverseMarche arrière intelligenteAutomatischer Taschenrücklauf								√	√
Interactive User DisplayAffichage utilisateur interactifInteraktives Display								√	√
IntelligentTM Pouch SelectSélection intelligente de la pochetteAutomatische Taschenauswahl								√	√
Intuitive Menu SelectionSélection de menu intuitiveIntuitive Menüauswahl									√
Professional ControlsCommandes professionnellesProfi-Funktionsauswahl									√

PRODUCTIVITY / SPEED PRODUCTIMTÉ / VITESSE PRODUKTIVITÄT / GESCHWINDIGKEIT

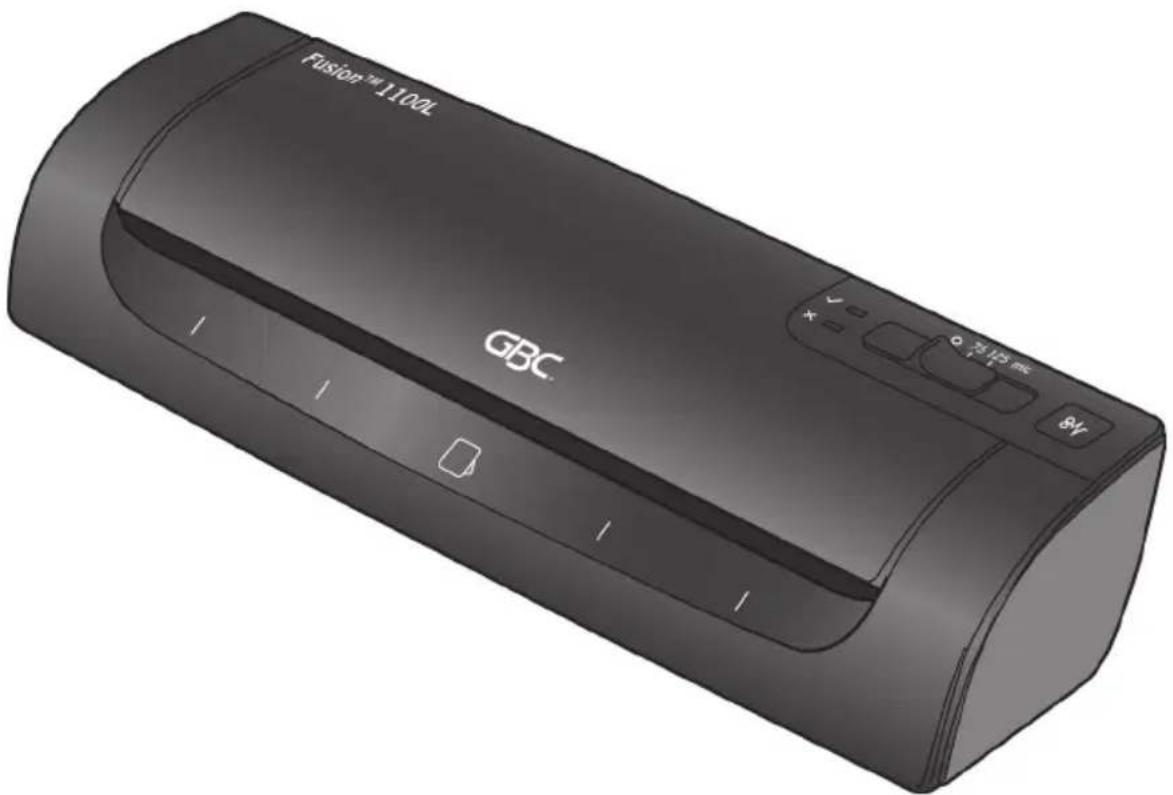

FUSION™ 1100L

A4&A3 LAMINATORS

D bedienungsanleitung 12

laminieren kinderleicht!

Machen Sie sich mithilfe dieser Anleitung mit dem neuen, einfach zu bedienenden Laminiergerät GBC Fusion 1100L vertraut, das die von GBC gewohnt hochwertige Laminierqualität gewährleistet. Es ist optimal für die gelegentliche Nutzung als Heimgerät oder für Kleinbüros konzipiert.

Zur Erzielung einer optimalen Laminierung und Leistung empfiehlt sich die Verwendung von GBC-Laminiertaschen.

Zur optimalen Nutzung des Geräts empfiehlt sich die Lektüre der vorliegenden Anleitung.

sicherheitsanweisungen

Die sicherheit der Benutzer des Geräts sowie anderer ist ACCO ^® Brands ein wichtiges anliegen. Die Vorliegende anleitung und das Gerät enthalten wichtige Sicherheitshinweise. Diese Hinweise sorgfältig durchlesen.

In dieser Anleitung steht das Warnsymbol vor jedem Sicherheitshinweis.

Dieses Symbol kennzeichnet sowohl Hinweise, bei deren nichtbeachtung Verletzungsgefahr besteht, als auch solche, die auf potenzielle Produkt- und Sachbeschädigung aufmerksam machen.

Das Produkt enthält folgende Warnung in mehreren Sprachen.

Dieser Hinweis bedeutet, dass bei Öffnen des Geräts Verletzungs-/Todesgefahr durch Stromschlag besteht.

⚠️ ACHTUNG

Nicht öffnen - Stromschlaggefahr! Es befinden sich keine Teile im Geräteinnern, die vom Benutzer gewartet werden können. Das Gerät darf nur von qualifiziertem Wartungspersonal gewartet werden.

wichtige hinweise

- Das Gerät ausschließlich zum Laminieren von Dokumenten und nie für einen nicht vorgesehenen Zweck verwenden

- Keine leere Laminiertasche in das gerät Einführen

- Das Gerät muss an eine geeignete Stromquelle (s. Hinweis auf dem Gerät) angeschlossen werden

- Bei diesem Gerät keinen Carrier verwenden

- Vor dem Einführen der nächsten Laminiertasche sicherstellen, dass sich keine Taschen mehr in dem Gerät befinden

• Die Laminierwalzen regelmäßig reinigen

- A4-Laminiergerät GBC Fusion 1100L: max. Dokumentformat A4, Laminiertaschenformat 303 mm x 210 mm

- A3-Laminiergerät GBC Fusion 1100L: max. Dokumentformat A3, Laminiertaschenformat 426 mm x 303 mm

- Bei einer Zuwiderhandlung wird das Gerät Beschädigt und die Garantie verliert Ihre Gültigkeit

kundendienst

Versuchen Sie nicht, das Laminiergerät selbst zu warten oder instandzusetzen. Ist eine Reparatur erforderlich, ziehen Sie den Gerätestecker aus der Steckdose, und wenden Sie sich an einen autorisierten GBC®-Kundendienst.

technische daten

Netzanschluss A4: 220-240	V AC /50 Hz/60 Hz / 1,6 A / 400 WA3: 220-240 V AC /50 Hz/60 Hz / 1,6 A / 400 W
Abmessungen A4: 370 x 107	,5 x 80 mmA3: 465 x 109 x 81 mm
Gewicht A4: 1,4 kg	A3: 1,72 kg
MaximaleLaminiertaschenbreite	A4: 241 mmA3: 303 mm

MaximaleLaminiertaschenstärke	2 x 125 μ (insgesamt 250)
Maximale Stärke vonLaminiertasche undDokument	0,7mm
Aufwärmzeit Ca. 4 min
Durchsatz 330 mm/min

vorbereitung

Einfache Einrichtung

1 Den Netzstecker an eine geeignete Stromquelle in unmittelbarer Nähe des Aufstellorts anschließen.
2 Die Betriebsbereitschaft wird durch ein Tonsignal und eine kurze Blinksequenz angezeigt.
3 Zur Verwendung des Laminiergeräts den Schiebeschalter nach rechts von „„“ auf „75“ oder „125 mic“ einstellen, je nachdem, welche Laminiertaschenstärke gewählt wurde. Die nun sichtbare weiße Linie unter dem Schalter zeigt an, dass das Gerät eingeschaltet ist.

a

b

Visuelle und akustische Bereit Alerts

4 Die Aufwärmphase des Geräts beginnt, hierbei leuchtet die durch ein „ד gekennzeichnete Anzeige orange auf. Das Gerät ist betriebsbereit, wenn die durch ein Häkchen (√) gekennzeichnete Anzeige grün aufleuchtet und zwei Tonsignale zu hören sind.

HINWEIS: Nur Laminiertaschen der Stärke 75 bzw. 80 μm, 100 μm oder 125 μm verwenden.

HINWEIS: Bei der Inbetriebnahme macht sich eventuell ein leichter Geruch bemerkbar. Dieser ist unbedenklich und verliert sich nach einigen Betriebsstunden.

einlegen der dokumente in die laminiertasche

1 Das zu laminierende Material in eine Laminiertasche des geeigneten Formats einlegen. Darauf achten, dass es eng an der versiegelten Taschenkante anliegt, um die optimale Laminierqualität zu gewährleisten.

HINWEIS: Die Laminiertaschen vor dem Lamiervorgang nicht schneiden.

A3, A4, A5, etc. Unregelmäßig
geformtes Dokument

Vor dem Laminieren von wichtigen Dokumenten oder Unikaten stets zuerst eine Testlaminiertasche mit einem ähnlichen Dokumenttyp durch das Gerät laufen lassen.

laminiervorgang

1 Die Strichmarkierungen vorne am Gerät erleichtern die richtige, gradlinige Zufuhr der Laminiertaschen. Die Laminiertasche mit der versiegelten Kante mithilfe der Strichmarkierungen in das Laminiergerät einführen. Die Laminiertasche wird vom Gerät erfasst und zugeführt.
2 Den laminierten Artikel unmittelbar nach dem Durchlauf entnehmen und zur Gewährleistung der optimalen Qualität auf eine flache Oberfläche legen.
3 Wird das Gerät nicht mehr benötigt, den Schiebeschalter auf „O“ stellen und den Netzstecker ziehen. Das Gerät an einem geeigneten Ort lagern.

Handauslösung

HINWEIS: Wenn der laminierte Artikel nicht hinten am Gerät ausgegeben wird oder ein Fehleinzug von Laminiertasche und Dokument auftrat, die Freigabetaste (gekennzeichnet durch das Symbol 8w) drücken und die Tasche an der Gerätevorderseite herausziehen.

Vor dem Fortfahren einen Reinigungskarton oder ein Blatt Papier durch das Laminiergerät laufen lassen, um die Walzen zu reinigen.

HINWEIS: Aus Gründen der Sicherheit und des Umweltschutzes kühlt das Laminiergerät nach 30 Minuten der Inaktivität automatisch ab. Dieser Zustand ist an der grünen bzw. orangen Anzeige zu erkennen. Vor dem nächsten Gebrauch des Geräts den Schiebeschalter auf „O“ stellen.

reinigung

ACHTUNG: VOR DER REINIGUNG DER GERÄTEAUSSENSEITE MUSS DER NETZSTECKER GEZOGEN WERDEN. DAS GERÄT (NUR) AN DER AUSSENSEITE MIT EINEM FEUCHTEN TUCH ABWISCHEN. KEINE REINIGUNGS- ODER LÖSUNGSMITTEL VERWENDEN.

Zum Reinigen der Walzen regelmäßig einen Reinigungskarton oder ein Blatt Papier durch das Laminiergerät laufen lassen. Bestellnr. für Reinigungskarton EK50000.

gewährleistung

Der Betrieb des Geräts ist bei normaler Verwendung für 2 Jahre ab Kaufdatum gewährleistet. Innerhalb des Gewährleistungszeitraums wird ACCO Brands Europe nach eigenem Ermessen das defekte Gerät entweder kostenlos instandsetzen oder ersetzen. Die Gewährleistung deckt keine Mängel ab, die aufgrund missbräuchlicher Verwendung oder Verwendung für unangemessene Zwecke entstanden sind. Ein Nachweis des Kaufdatums muss vorgelegt werden. Instandsetzungen oder Änderungen, die durch nicht von ACCO Brands Europe autorisierten Personen vorgenommen werden, setzen die Gewährleistung außer Kraft. Es ist unser Ziel, sicherzustellen, dass die Leistung unserer Produkte den angegebenen technischen Daten entspricht. Diese Gewährleistung stellt keine Einschränkung der nach dem geltenden Kaufvertragsrecht gültigen Rechte des Verbrauchers dar.
