Produkttyp	Hausautomationsschnittstelle für Sicherheitssystem und Zugangskontrolle
Marke	Marmitek
Modell	CM15Pro
Abmessungen	Ca. 85 x 55 x 25 mm
Gewicht	Ca. 100 g
Stromversorgung	USB-Anschluss (5 V, 500 mA)
Hauptfunktionen	Steuerung von X10-Geräten, Zeitprogrammierung, benutzerdefinierte Szenen, Integration mit PC-Software
Kompatibilität	X10-Module, Marmitek-Software oder kompatible
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Ausschließlich mit offizieller Software verwenden. Nicht Feuchtigkeit aussetzen.
Ersatzteile und Reparierbarkeit	USB-Kabel im Lieferumfang. Keine vom Benutzer austauschbaren internen Teile.
Allgemeine Informationen	USB-Schnittstelle für Heimautomation. Ermöglicht zentrale Steuerung der Beleuchtung und Geräte.

Häufig gestellte Fragen - CM15Pro MARMITEK

Wie installiere ich den CM15Pro an meinem PC?

Schließen Sie den CM15Pro an einen freien USB-Anschluss an. Das Betriebssystem erkennt ihn als HID-Gerät. Laden Sie die Marmitek-Software herunter und installieren Sie sie (z. B. ActiveHome Pro oder CM15Pro Suite). Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen.

Welche Geräte kann ich mit dem CM15Pro steuern?

Der CM15Pro ist mit allen X10-Modulen kompatibel (Beleuchtung, Steckdosen, Schalter usw.). Sie können ihn auch mit Sicherheitssensoren und X10-Fernbedienungen verwenden.

Kann ich mit dem CM15Pro Zeitpläne programmieren?

Ja, die mitgelieferte Software ermöglicht das Erstellen von Zeitplänen (Ein-/Ausschalten zu festen Zeiten) und benutzerdefinierten Szenen. Die Zeitpläne werden im CM15Pro gespeichert und auch ohne PC ausgeführt.

Funktioniert der CM15Pro mit Sprachassistenten?

Der CM15Pro selbst ist nicht direkt kompatibel. Über Drittanbieter-Software oder Brücken (wie Home Assistant) kann er jedoch in Alexa oder Google Home integriert werden.

Was tun, wenn der CM15Pro vom Computer nicht erkannt wird?

Überprüfen Sie das USB-Kabel und versuchen Sie einen anderen Anschluss. Stellen Sie sicher, dass die Treiber installiert sind. Kontaktieren Sie den Marmitek-Support, wenn das Problem weiterhin besteht.

Wie setze ich den CM15Pro zurück?

Trennen Sie den CM15Pro vom USB-Anschluss. Halten Sie die Programmiertaste gedrückt (falls vorhanden) oder warten Sie 10 Sekunden, dann schließen Sie ihn wieder an. Ein Zurücksetzen kann die programmierten Einstellungen löschen.

Kann ich den CM15Pro ohne Computer verwenden?

Der CM15Pro kann Szenen und Zeitpläne für den autonomen Betrieb speichern, aber die Erstprogrammierung erfordert einen Computer mit der entsprechenden Software.

Wie groß ist die Reichweite der X10-Signale mit dem CM15Pro?

Die Reichweite im Stromnetz beträgt typischerweise 100 m, kann aber je nach Installation (Stromzähler, Filter) variieren. Der Einsatz von Kopplern oder Verstärkern kann erforderlich sein.

Ist der CM15Pro mit Mac OS kompatibel?

Die offizielle Marmitek-Software ist hauptsächlich für Windows. Unter Mac OS gibt es Drittanbieterlösungen (wie X10 Commander in der Befehlszeile), aber ohne Garantie auf vollständige Kompatibilität.

Wie reinige ich den CM15Pro?

Trennen Sie das Gerät vom Strom. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder scheuernde Reinigungsmittel. Vermeiden Sie jeglichen Kontakt mit Wasser.

BEDIENUNGSANLEITUNG CM15Pro MARMITEK

- Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.

- Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.

- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

- Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

- Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

- Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen.

- Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

- Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überrascht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hängt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

WIE FUNKTIONIERT MARMITEK X-10?

Die Komponenten aus dem Marmitek X-10 Sortiment kommunizieren mit einander über das bestehende Lichtnetz (mittels Marmitek X-10 Signalen). Das Sortiment besteht aus drei Teilen:

1. Module: Diese empfangen die Marmitek X-10 Signale und schalten oder dimmen die angeschlossene Belastung. Modulbeispiele sind die Lampen- und Gerätemodule. Diese sind in den Modellen Einbau, Mikro, Din-Rail und Steckanschluss erhältlich.

2. Empfänger: Diese senden die Marmitek X-10 Signale und steuern somit die Module.

3. Sender: Dies sind drahtlose Komponenten wie z.B. Fernbedienungen. Die Signale der Sender werden von einem Empfänger mit Transceiver-funktion (IRRF 7243, TM13 oder CM15Pro) empfangen. Die Signale werden von dem Transceiver auf das Lichtnetz gesetzt.

ADRESSIERUNG

Sie können maximal bis zu 256 verschiedene Adressen einstellen. Diese sind aufgegliedert in einen so genannten HausCode (A bis einschl. P) und einen UnitCode (1 bis einschl. 16). Der HausCode kann auch an den Reglern eingestellt werden, sodass Regler und Module zum selben System gehören werden. Die Adresse kann mithilfe von Kodierscheiben oder durch Tastenbedienung eingestellt werden. Dies hängt vom Modultyp ab.

Das Marmitek X-10 System beinhaltet standardmäßige Befehle, wobei alle Units innerhalb desselben HausCodes zugleich gesteuert werden (z.B. sämtliche Lampen einschalten, alles ausschalten usw.).

REICHWEITE VON SIGNALLEN

Reichweite von Marmitek X-10 Signalen über das Lichtnetz und diese Reichweite vergrössern.

Das Marmitek X-10 System basiert auf der Kommunikation über das bestehende Lichtnetz. Die Reichweite von Signalen über das Lichtnetz ist sehr von der örtlichen Situation abhängig. Ein guter Durchschnitt der Reichweite ist jedoch eine Kabellänge von 80 Metern.

Bei Problemen mit der Reichweite von Marmitek X-10 Signalen sind folgende Faktoren wichtig:

1. Werden mehrere Phasen im Haus verwendet, kann es notwendig sein, um diese Phasen für Marmitek X-10 Signale zu koppeln. Dieses Koppeln kann geschehen, indem Sie einen FD10 Phasekoppler verwenden und wird benötigt, wenn Steckdosen und Lampenanschlüsse tatsächlich über mehrere Phasen verteilt sind (mehrere Gruppen sind kein Problem für die Marmitek X-10 Signale). Für größere Gebäude advisieren wir die Verwendung eines aktiven 3 Phasen Verstärkers statt eines Koppelfilters.

2. Marmitek X-10 Signale können durch Geräte und Lampen vermindert werden, die auf das Lichtnetz angeschlossen sind. In normalen Hausanlagen ist dieser Effekt normalerweise zu verwahrlosen (das Marmitek X-10 System verwendet u.a. eine aktive Verstärker um diesen Effekt zu eliminieren). Doch kann es sein, dass ein einzelnes Gerät in Ihrer Wohnung stört. Wenn Sie feststellen, dass Signale nicht immer gut durchkommen, dann können Sie ein solches Gerät relativ einfach aufspüren, indem Sie die Stecker der verdächtigen Geräte aus der Steckdose ziehen und erneut einen Test durchführen. Stellen Sie fest, dass Ihr Problem gelöst ist, durch z.B. den Stecker

Ihres PC's aus der Steckdose zu ziehen, dann können Sie das Problem lösen, durch diesen PC-Monitor mit einem FM10 Steckerfilter zu versehen. Dieser Steckerfilter sorgt dafür, dass die Signale nicht länger durch das betreffende Gerät vermindert werden.

Wir empfehlen um folgende Geräte zu kontrollieren:

PC Monitore

PC's mit relativ hoher Leistung

Alte TV-Geräte

Kopiermaschinen

Ein Raum mit vielen Neonlampen

1. Einige (alte) Geräte können Störsignale auf das Lichtnetz bringen, wodurch die Marmitek X-10 Kommunikation gestört wird. Es handelt sich dabei um Geräte, die auf einer Frequenz von 120 kHz stören. Diese 120 kHz werden vom Marmitek X-10 System als Sendefrequenz verwendet um digitale Information über das Lichtnetz zu schicken. Geräte, die diese Art Signale senden, können mit einem FM10 Steckerfilter versehen werden. Hierdurch werden Störsignale das Lichtnetz nicht mehr erreichen.

2. Durch den Aufbau der Signale können andere (Stör)quellen die Module des Marmitek X-10 Systems niemals aktivieren oder ausschalten. Wohl kann das Signal durch z.B. Babyüberwachungsgeräte, die dauernd im 'Sprechmodus' stehen, gestört werden. Durch die Anwesendheit von diesen Signalen ist es möglich, dass das Marmitek X-10 Signal nicht durchkommt.

3. Das Lichtnetz Ihrer Wohnung endet nicht bei der Haustüre. Alles was außerhalb (in der Nähe) Ihrer Wohnung auf dem Lichtnetz angeschlossen ist, kann die Marmitek X-10 Signale beeinflussen. Vor allem wenn Ihre Wohnung an eine Fabrikhalle mit schweren Maschinen grenzt ist es nützlich, um einkommende Phasen mit einem FD10 Phasenfilter zu versehen. Diese Filter formen eine Blockade für alle Signale, die in Ihre Wohnung wollen oder diese verlassen wollen, sorgen jedoch auch für eine perfekte 'Impedanzanpassung' des Lichtnetzes Ihrer Wohnung. Sie bereiten Ihre Wohnung auf Marmitek X-10 vor, indem Sie diese Module plazieren. Hierdurch kuppeln Sie auch gleichzeitig die Phasen (siehe Punkt 1).

GEBRAUCHSANLEITUNG

EINFÜHRUNG

Mit der Marmitek ActiveHomePro (AHP) Software und dem CM15Pro Programmierbaren Computerinterface (CM15Pro) können Sie Beleuchtung und Geräte, die mittels Marmitek X-10 Modulen angeschlossen sind, im ganzen Haus bedienen.

Das CM15Pro ist ein Controller mit einer Transceiver Funktion: Wenn es RF Befehle von einer drahtlosen RF Fernbedienung erhält (z.B. der EasyControl8/EasyTouch35/KR21/SS13) setzt es diese in X-10 (Lichtnetz)Signale um und sendet diese an die Module weiter. Diese empfängt das Signal und führt den Befehl durch.

Zudem haben Sie die Möglichkeit, alles im Haus mit Ihrem Computer zu bedienen! Mit der Marmitek AHP Software können Sie Zeitpläne für Ihre Beleuchtung und Geräte erstellen, Gruppenbefehle für den täglichen Gebrauch einrichten und Geräte und Beleuchtung automatisch schalten lassen. Sie können überdies die Zeitplan- und Makroereignisse im CM15Pro speichern, sodass diese auch funktionieren wenn Ihr Computer ausgeschaltet ist!

Mit Marmitek AHP Software und der CM15Pro wandeln Sie Ihren PC in einen hochwertigen Controller um, der all Ihre Home Control Wünsche erfüllt. Verwenden Sie AHP zur Komfort- und Sicherheitserhöhung Ihres Hauses.

Diese Gebrauchsanleitung hilft Ihnen bei der Installation Ihrer AHP Software und CM15Pro. Es ist ein Hilfsmittel, um Ihnen auf die Sprünge zu helfen. Vergessen Sie aber nicht, nach der Installation die Hilfsdatei in der Software zu lesen.

VERPACKUNGSINHALT

1x CM15Pro programmierbares Computerinterface
1x USB Kabel
1x ActiveHomePro Installations- CD
1x Installationsanleitung
1x 9 Volt 6LR61 Alkaline Blockbatterie
1x Metall-Befestigungsplatte
1x Antennenschutzhülle

SYSTEMANFORDERUNGEN

Unter Windows betriebener PC

Verfügbarer USB Port

CD ROM oder DVD-Player

Windows XP oder Windows Vista Steuersystem

HARDWARE SETUP UND SOFTWARE INSTALLATION

Lesen Sie die Installationsschritte gut durch, bevor Sie die AHP Software wirklich installieren.

Installieren Sie die Marmitek AHP Software, bevor Sie das CM15Pro anschließen!

1. Entnehmen Sie das CM15Pro, USB Kabel, die Antennenschutzhülle, die Batterie und die CD der Verpackung.
2. Schieben Sie die Antennenhülle über die Drahtantenne des CM15Pro.
3. Stecken Sie den CM15Pro Stecker in eine Steckdose nahe Ihres PC. Befestigen Sie das CM15Pro für einen optimalen Betrieb mit dem mitgelieferten Bügel auf ca. 1 Meter Höhe und möglichst weit entfernt von RF Störquellen wie Computer, Bildschirmen usw.

1. Legen Sie die mitgelieferte 9 V Alkaline Blockbatterie in das Batteriefach (die Batterie bewirkt, dass Datum und Zeit nicht verloren gehen, wenn Netzspannung nicht anwesend ist).
2. Schalten Sie Ihren PC ein.
3. Schalten Sie Ihre Anti-Virussoftware aus, bevor Sie die Software installieren. Einige Anti-Virusprogramme können die Installation stören.

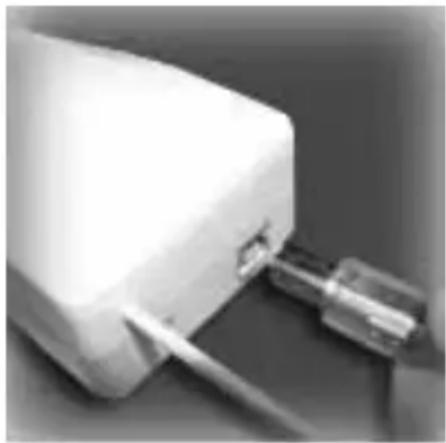

4. Schließen Sie eine Seite Ihres USB Kabels an einen USB Port Ihres Computers an. (warten Sie mit dem Anschließen der anderen Seite des Kabels, bis die Software hierum bittet).
5. Legen Sie die mitgelieferte ActiveHomePro CD in Ihr CD ROM Fach ein. Nach einigen Sekunden beginnt das Installationsverfahren und erscheint das AHP Installationsmenü auf Ihrem Bildschirm. Der Software Installationsprozess wird nun die benötigten Treiber für das CM15Pro und die AHP Software installieren. Startet

der Installationsprozess nicht automatisch, öffnen Sie dann mithilfe des Explorers Ihr CD oder DVD Laufwerk und doppelklicken Sie auf Setup_ahp_eu_xxx.exe. (xxx zeigt die Version der Software an) Folgen Sie den Anweisungen auf Ihrem Schirm, um die Software zu installieren.

1. Wenn die Software darum bittet, schließen Sie dann die andere Seite des USB Kabels an das CM15Pro an.

2. Schauen Sie, nachdem die Software installiert ist, in die Hilfsdatei im AHP zur weiteren Hilfestellung.

3. Sie können nun Ihren Virusscanner wieder aktivieren.

Die Anwendung der Marmitek ActiveHomePro

Um Sie mit der AHP Software vertraut zu machen, erklären wir nachstehend, wie Sie ein Lampenmodul und ein Gerätemodul bedienen. Außerdem erläutern wir kurz die Funktionalität von Makros und Zeitplänen.

Starten Sie Ihre AHP Software, um Ihr CM15Pro bedienen zu können. Dazu gehen Sie zu Start/Starten, Alle Programme, ActiveHomePro und klicken Sie auf ActiveHomePro. Wenn Sie AHP zum ersten Mal starten, beginnt der AHP Intro Wizard, der Sie mit der Bedienung Ihrer AHP Software vertraut macht.

Haben Sie den AHP Intro Wizard ganz durchlaufen ist ein Standardprofil installiert worden und wird ein Lampenmodul, ein Gerätemodul und zwei Beispiel Makros gezeigt.

Sie können den Intro Wizard nochmals starten, indem Sie zum Help, Run Intro Wizard... gehen.

Die Bezeichnung des Lampenmoduls ist "My Lamp" und die des Gerätemoduls ist "My Appliance".

Das "My Lamp" Modul ist bereits eingestellt auf Hauscode A und Einheitscode 1 (Hauscode A, Einheitscode 1 finden Sie unten, mitten auf dem auf Ihrem Bildschirm abgebildeten Modul). Diese Einstellung muss mit dem wirklichen Lampenmodul, das Sie installieren wollen, übereinstimmen. (wird separat geliefert)

Das "My Appliance" Modul ist auf Hauscode A und Einheitscode 2 eingestellt, auch diese Einstellung muss mit dem wirklichen Gerätemodul, das Sie installieren wollen, übereinstimmen. (wird separat geliefert)

Vergewissern Sie sich, dass die Coderädchen von den entsprechenden Modulen richtig eingestellt sind. Das rote Coderad muss an beiden Modulen auf A stehen. Das schwarze Coderad für das Lampenmodul muss auf 1 und das schwarze Coderad auf dem Gerätemodul muss auf 2 stehen. Sind diese falsch eingestellt, so können Sie diese mithilfe eines Schraubenziehers richtig einstellen.

LAMPENMODUL LM12 (wird separat geliefert)

Wenn Sie ein Lampenmodul mit AHP bedienen möchten, befolgen Sie dann nachfolgende Schritte.

Lesen Sie die Installationsschritte gut durch, bevor Sie das Lampenmodul installieren.

1. Wählen Sie eine Lampe mit einer normalen Glühbirne und schalten Sie den Schalter der Lampe auf 'ein'.

2. Entfernen Sie den Stecker der Lampe aus der Steckdose und stecken Sie diesen in das Lampenmodul.

3. Stecken Sie das Lampenmodul nun in eine Steckdose. Sollte diese Steckdose mithilfe eines Schalters bedient werden, schalten Sie diesen Schalter dann auf 'ein'.

4. Starten Sie, falls noch nicht geschehen, die AHP Software, indem Sie das Symbol doppelt anklicken.

5. Klicken Sie nun mit der Maus auf den Schalter "My Lamp" auf Ihrem Computerschirm. Nach dem Klicken auf den Schalter mit der Maus kann eine kurze Verzögerung der wirklichen Einschaltung der Lampe auftreten. Sie können die Lampe auch dimmen, indem Sie den Schieber neben dem Schalter mit der Maus hinauf oder hinunter bewegen.

GERÄTEMODUL AM12 (wird separat geliefert)

Die Gerätebedienung ist ebenso einfach!

Lesen Sie die Installationsschritte gut durch, bevor Sie das Lampenmodul installieren.

1. Wählen Sie ein Gerät wie ein stromnetzgespeistes Radio und schalten Sie den Schalter des Geräts auf 'ein'.
2. Entfernen Sie den Stecker des Radios aus der Steckdose und stecken Sie diesen in das Gerätemodul.
3. Stecken Sie das Gerätemodul nun in eine Steckdose. Sollte diese Steckdose mithilfe eines Schalters bedient werden, schalten Sie diesen Schalter dann auf 'ein'.
4. Starten Sie, falls noch nicht geschehen, die AHP Software, indem Sie das Symbol doppelt anklicken.
5. Klicken Sie nun mit der Maus auf den Schalter "My Appliance" auf Ihrem Computerschirm. Nach dem Klicken auf den Schalter mit der Maus kann eine kurze Verzögerung der wirklichen Einschaltung des Radios auftreten.

TIMER (ZEITPLÄNE) UND MAKROS (BEFEHLGRUPPEN)

Timerfunktion:

Sie können für jedes Modul Ein- oder Ausschaltzeiten einstellen, indem Sie auf die kleine Uhr klicken, die sich rechts unten auf der Abbildung des Moduls in der AHP befindet. Haben Sie Einstellungsprobleme, gehen Sie dann zum Hilfsmenü. Dort finden Sie umfassende Informationen zum Einstellen der Timerfunktion, um Ihre Module zu voreingestellten Zeiten schalten zu lassen.

Makrofunktion:

Sie können auch Ihre eigenen, automatisierten Makros erstellen, um Beleuchtung und Geräte im Haus zu bedienen. Ein Makro eignet sich besonders gut, um mehrere Befehle für Ihre X-10 Module mit einem Tastendruck durchführen zu lassen. Wenn Sie Beleuchtung und Geräte besitzen, die Sie immer auf dieselbe Art und Weise bedienen, können Sie dazu einfach ein Makro erstellen. An die Durchführung eines Makros können Sie auf Bedingungen koppeln. Beispiel: Die Außenlampe soll nur bei Bewegungsmeldung und im Dunkeln einschalten.

In Ihrer AHP Software finden Sie 2 Beispielmakros: "Sample Macro 1" und "Sample Macro 2". Diese stehen neben den zuvor beschriebenen "My Lamp" und "My

Appliance". Klicken Sie auf die Edit-Taste des Makros, um zu sehen, welche Möglichkeiten Sie nun haben.

Das "Sample Macro 1" Makro ist auf Haus/Einheitscode A3 ON eingestellt und wird durchgeführt werden, wenn der Befehl A3 ON empfangen wird.

Das "Sample Macro 2" Makro ist auf Haus/Einheitscode A3 OFF eingestellt und wird durchgeführt werden, wenn der Befehl A3 OFF empfangen wird.

Weitere Informationen hierüber finden Sie im AHP Software Hilfsmenü.

Änderungen im CM15Pro speichern

Wenn Sie die AHP Software schließen, wird diese automatisch fragen, ob Sie die Änderungen im CM15Pro speichern wollen. Wenn Sie zwischenzeitlich Änderungen speichern wollen, gehen Sie zum Tools Menü und klicken Sie auf "Download Timers and Macros" Um Änderungen zu Ihrem CM15Pro zu downloaden, müssen Sie diese kurze Zeit an Ihren Computer koppeln (mit dem mitgelieferten USB Kabel). Sie erhalten automatisch eine Nachricht, wenn der Download vollendet ist.

Nach dem Download der Änderungen können Sie den PC abschalten und die USB Verbindung abbrechen. Die programmierten Einstellungen, Timer und Makros bleiben im CM15Pro gespeichert.

HÄUFIG GESTELLTE FRAGEN

Muss mein Computer immer eingeschaltet sein, um eingestellte Zeitpläne und Makros nutzen zu können?

Nein, Sie können die Zeitplan- und Makroereignisse im CM15Pro speichern, sodass diese auch funktionieren wenn Ihr Computer ausgeschaltet ist!

Arbeitet Marmitek ActiveHomePro und CM15Pro mit all meinen bestehendenX-10 Modulen und Schaltern?

Gewiss. ActiveHomePro und CM15Pro verwenden das reguläre Marmitek X-10 Protokoll.

Gibt es ein Software Entwicklungspaket (SDK) für Marmitek ActiveHomePro?

Gewiss. Dieses können Sie zur Entwicklung eigener Programme, die mit Marmitek AHP zusammenarbeiten, nutzen. Unter www.activehomepro.eu finden Sie weitere Informationen über das Marmitek ActiveHomePro SDK.

Benötigt die Marmitek AHP Software einen separaten Transceiver (TM13 oder IRRF7243)?

Nein. Das CM15Pro hat einen eingebauten Transceiver, der fortwährend alle X-10 Adressen empfangen kann.

Wie viele Lampen- und Schaltmodule kann ich mit X-10 bedienen?

X-10 besitzt 256 individuelle Adressen. Sie können jedoch auf jeder Adresse so viele

Module einstellen, wie Sie möchten. Somit können Sie also 3 Lampen, die auf denselben Haus/Einheitscode eingestellt sind, mit einem X-10 Befehl gleichzeitig ein- oder ausschalten. Das ist vor allem praktisch wenn Sie (z.B. während der Feiertage) stimmungsvolle Beleuchtung an verschiedenen Stellen in und um Ihr Haus angebracht haben, die auf denselben Haus/Einheitscode eingestellt sind. Sie können diese dann mit einem X-10 Befehl ein- oder ausschalten.

Wie kommt es, dass manche Module spontan ein- oder ausgehen?

Das installierte Marmitek X-10 System könnte durch ein anderes X-10 System beeinflusst werden. Angesichts der Tatsache, dass die Marmitek X-10 Signale über das Stromnetz versendet werden, ist es möglich, dass die Signale ins Haus gelangen oder dieses verlassen. Dieses Problem kann gelöst werden, indem sie einen anderen HausCode (A ..P) wählen. Sie können auch FD10 Koppelfilter im Zählerschrank anbringen, um ein- und ausgehende Signale zu blockieren.

Meine Module reagieren nicht auf meinen Controller.

Alle verwendeten Komponenten müssen auf denselben HausCode eingestellt sein (Buchstabencode A..P)

Kann ich den Bereich meiner Fernbedienung mithilfe von weiteren Transceivern vergrößern?

Ja. Sie können, falls der Bereich Ihrer Fernbedienung nicht ausreicht, mehrere Transceiver in Ihrer Wohnung anbringen. Sowohl das CM15Pro wie TM13 ist mit einer so genannten Collision Detection versehen, um zu vermeiden, dass die Signale gestört werden können, wenn beide Transceiver gleichzeitig zum Stromnetz senden. Damit Ihr Marmitek X-10 nicht unnötig langsam wird und ein holperndes und stockendes Dimmen vermieden wird, müssen Sie die Transceiver so weit möglich von-einander entfernt in der Wohnung aufstellen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

TECHNISCHE DATEN

Speisung: 230VAC +/-10% 50 Hz, 7 Watt

Back-Up: 1x 9V 6LR61 Alkaline Blockbatterie

Stromverbrauch: <30 mA

Signalübertragung: > 120 kHz ± 2 kHz / 2.5 Vpk-pk

Signalempfindlichkeit: 15 mVpp min, 50 mVpp max bei 120 kHz

Signal / Rauschverhältnis 1,35 1

X-10 Übertragung 1 Impuls auf 0, 60 und 120 Grad.

Eingangsimpedanz: > 180 Ohm (P-N) bei 120 kHz

RF Reichweite: 30 Meter (Befestigen Sie das CM15Pro für einen

optimalen Betrieb mit dem mitgelieferten Bügel

auf ca. 1 Meter Höhe und möglichst weit

entfernt von RF Störquellen wie Computer,

Bildschirme usw.

RF Leistung: 10 mW (maximal)

RF Empfangsfrequenz 433,92 MHz.

RF Senderfrequenz 433,92 MHz.

Umgebungstemperatur -10°C - +50°C (eingeschaltet) -20°C - +70°C

(Lagerung)

Gewicht:

20 Gramm

Maße (BxHxT in mm):

66,7 × 113,5 × 45,3

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder

örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.
