APPUPS7 - Wechselrichter Approx - Kostenlose Bedienungsanleitung

Produkttyp	USV (Unterbrechungsfreie Stromversorgung) für den Schreibtisch
Marke	Approx
Modell	APPUPS7
Scheinleistung	700 VA
Wirkleistung	420 W
Eingangsspannung	230 V AC (einphasig)
Ausgangsspannung	230 V AC (geregelt, angenäherte Sinuswelle)
Batterietyp	Versiegelte Blei-Säure-Batterie, wartungsfrei
Anzahl der Batterien	2 x 12 V, 7 Ah
Typische Überbrückungszeit	Etwa 10 Minuten bei Vollast
Anzahl der Ausgangssteckdosen	4 Schuko-Steckdosen (mit Überspannungsschutz)
Integrierter Schutz	Überspannungsschutz, Störfilter, Abschaltung bei schwacher Batterie
Benutzeroberfläche	LED-Anzeigen (Betrieb, Batterie, Alarm)
Kommunikation	USB-Port (Überwachung per Software)
Abmessungen (L x B x H)	310 x 145 x 200 mm
Gewicht	5,2 kg
Betriebstemperatur	0 °C bis 40 °C
Geräuschpegel	< 40 dB (Lüfter nur unter Last)
Wartung und Reinigung	Mit einem trockenen Tuch abstauben; nicht öffnen; Batterie nur von Fachpersonal austauschbar
Ersatzteile und Reparierbarkeit	Ersatzbatterie erhältlich; Reparaturindex: 6/10
Allgemeine Informationen	Konform mit CE-Normen; Garantie 2 Jahre

Häufig gestellte Fragen - APPUPS7 Approx

Wie installiere ich die APPUPS7?

Schließen Sie die USV direkt an eine Steckdose an, und verbinden Sie dann Ihre Geräte (Computer, Monitor) mit den Ausgangssteckdosen. Schalten Sie sie ein und warten Sie 6 Stunden für die erste vollständige Batterieladung.

Wie lange hält die Batterie der APPUPS7?

Die Batterie hält in der Regel 2 bis 3 Jahre je nach Nutzungszyklen. Sie bietet etwa 10 Minuten Überbrückungszeit bei Vollast (420 W).

Wie wechsle ich die Batterie der APPUPS7?

Trennen Sie die USV vom Stromnetz, entfernen Sie die Frontblende, trennen Sie die Anschlüsse der defekten Batterie und ersetzen Sie diese durch eine identische Batterie (12V 7Ah). Schließen Sie alles sorgfältig. Wenn Sie sich unsicher fühlen, ziehen Sie einen Fachmann hinzu.

Die APPUPS7 piept, was tun?

Ein kontinuierliches oder regelmäßiges Piepen weist auf einen Netzausfall oder eine schwache Batterie hin. Wenn das Problem nach einem Neustart weiterhin besteht, überprüfen Sie die Batterie oder ersetzen Sie sie.

Kann ich einen Staubsauger oder Kühlschrank an die APPUPS7 anschließen?

Nein, die APPUPS7 ist für Computergeräte (Computer, Monitore, Router) ausgelegt. Motorbetriebene Geräte (Staubsauger, Kühlschrank) verursachen Überlastungen.

Benötigt die APPUPS7 eine spezielle Software?

Ja, Approx bietet eine Software zur Überwachung und automatischen Abschaltung (herunterladbar von der Approx-Website), die über den USB-Anschluss verbunden wird.

Was tun, wenn die APPUPS7 nicht einschaltet?

Überprüfen Sie, ob die Steckdose funktioniert und das Netzkabel richtig eingesteckt ist. Wenn das Problem weiterhin besteht, drücken Sie 3 Sekunden lang den Einschaltknopf. Andernfalls wenden Sie sich an den Kundendienst.

Wie reinige ich die APPUPS7?

Trennen Sie die USV vom Stromnetz und verwenden Sie ein weiches, trockenes Tuch zum Entfernen von Staub. Verwenden Sie niemals Flüssigkeiten oder Lösungsmittel.

Schützt die APPUPS7 vor Überspannungen?

Ja, sie verfügt über einen Überspannungsschutz und einen Störfilter, um Ihre Geräte vor Spannungsschwankungen und -spitzen zu schützen.

Kann ich andere Geräte auf die APPUPS7 stapeln?

Nein, stellen Sie nichts auf die USV, da sie Belüftung über die seitlichen und hinteren Gitter benötigt. Halten Sie einen Freiraum von mindestens 10 cm ein.

BEDIENUNGSANLEITUNG APPUPS7 Approx

A. Funktion: diese unter erbrechungsfreie St romversorgung (USV) unter unterstützt sauberen und bet riebssicheren A C St rom für Ihren Rechner und G eräte und schützt die vor Blackouts, Spannungsabfälle, Durchbiegungen und Interferenzen.
B. Funktionelle Beschreibung: normale Benutzung: die USV funktioniert über das Netz und versorgt Elektrizität für den Rechner und/oder andere Geräte. Der Bat terielader benutzt das Netz um das korrekt e Niveau der Bat terien zu garantieren. Wenn das Netz fehlt, wird die Leist e von den Bat terien übergenommen. DC Spannung der Batterien wird zu AC Spannung konvertiert. Die Leiste operiert normalerweise bis das Netz zurück ist oder bis die Batterien leer sind. Wenn das Netz zurückgesetzt ist, wird die Leiste automatisch vom Netz übergenommen. Die USV unt erstützt auch Unt er- und Oberspannungsschutz.

BENUTZUNGSVORSORGE

A. Die USV muss immer mit einem zwei Pole n drei Dräht e G rundierung Stecker verbunden werden. Korrekte Sicherungsei nsätze müssen auch benutzt werden. Verbindung mit andere Steckertyp kann elektrischen Schocke als Resultat haben.
B. Die USV hat Batterien und kann d eswegen Energieausgang unterstützen, trotzdem das Gerät nicht mit dem Netz verbunden ist.
C. Um eine Notausschaltung der USV zu machen, schalten Sie aus den Schalter auf der Vorplatte und stecken Sie aus das Kabel des Netzwerks.
D. Installieren Sie die USV nicht in einem Ort mit viel Wasser, Feuchtigkeit oder Heiß e. Das Gerät sollte auch nicht im direkt en Sonnenlicht platziert werden. Das O rt sollte gute Ventilation haben.
E. Wasser und andere Objekten sollen nicht im Gerät eingeführt werden.

SPEZIFIKATIONEN

EINGANG	Spannungsbereich	140V AC bis zu 290V AC
	Frequenz	50Hz ±10%
AUSGANG	Leiste (APPUPS7/ APPUPS9)	700VA	900VA
	Spannung (Batterie Mode)	220V AC Nominal
	Frequenz (Batterie Mode)	50Hz ±1%
	Spannung (Netzspannungsschutz Modus) 198V AC bis zu 256V AC
	Transferzeit (typisch) 3 m.s.
BATTERIEN	Type	Versiegelt BleisäureWartungsfrei
	Nummer (APPUPS7/ APPUPS9) Ein 12V 7AH	Ein 12V 9AH
	Typische Ladungszeit	8 Stunde (bis zu 90% der vollen Batterieleistung)
	Schutz	Tiefentladeschutz
GRÖSSEN	Nettes Gewicht (kg.) (APPUPS7/ APPUPS9)	4.5	6.0
	Bruttogewicht (kg.) (APPUPS7/ APPUPS9)	4.9	6
	Größen (LxWxT) (mm) (APPUPS7/ APPUPS9) 280 x 95 x 140 315 x 95 x 146
LED STATUSBEDEUTUNG	Netz normal (eingeschaltet) Grün (konstant)
	Netz normal (ausgeschaltet) Grün (blinzelt)
	Batteriemodus eingeschaltet Orange
	Leere Batterie Pre-Alarme Orange (blinzelt)
	Überbelastung / Bat terie leer / Bat terie Kurzschluss	Rot für 10 Sek.
	Keine Last Ausschaltung	Rot blinzelt für 10 Sek.
ALARME	In Batteriemodus	Klingelt jede 30 Sekunden.
	Leere Batterie Pre-Alarme	Klingelt zwei Mal jede 3 Sekunden.
	Überbelastung / Bat terie leer / Bat terie Kurzschluss	Klingelt unaufhörlich für 10 Sekunden.
UMWELT	Arbeitstemperatur	0-40°C (32–104 °F)
	Lagerungstemperatur	0-40°C (32–104 °F)
	Feuchtigkeit	0-95% RF nicht kondensierend

Auf G rund von fortlaufend Produkt Besserung, die Spezifikationen können ohne Beachtung geändert werden.

PHYSISCHE BESCHREIBUNG

A. VORPLATTE

a. LED: Sehen Sie die LED Beschreibung obe rer für Details.

b. USV EIN/AUSSCHALTUNGSSWITCH

Um die USV ein/ auszuschalten, den Swit ch für 2 Sekunden drücken. Wenn das elekt rische Net verfügbar ist und USV i st aus, wird es kein Au sgang verfügbar werden aber die Ladung wird weit er gemacht werden. Der Swit ch wird auch als Resettaste benut zt, wenn es eine Batterieausschaltung gab.

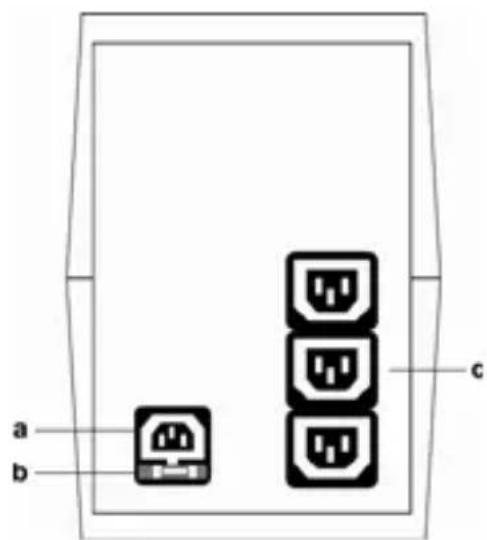

B. DIE RÜCKPLATTE

APPUPS7

APPUPS9

a. NETZSTROMEINGANG: Mit dem Netz für Stromversorgung verbinden (1-Fazig).
WARNUNG: Neutral sollte Links sein. Die Phase sollte Rechts im Wand Stecker sein.
b. EINGANGSFUSIBLE: USV und Netz verbinden.
c. AUSGANGSSTECKERS: USV Ausgang ist von diesen Stecker verfügbar.

Wenn Sie die USV kriegen, prüf en Sie den I nhalt und sehr ob es geschädigt ist. Wenn so, kont aktieren Sie mit dem Geschäft, wo Sie das Gerät ge kauft haben.

B. Aufstellung

Die USV sollte in eine m Ort, wo es keine St aube und Wasser gibt. Temperatur und Feuchtigkeit müssen innerhalb der spezifischen Rahmen bleiben.

C. Installation

Eingang kann mit einem 3 Pin Wandstecker, der Tiefimpedanz Grundierung hat, verbunden werden. Neutral muss Rechts auf dem Stecker sein.

VORSICHT:

Verbinden Sie kein Sp annugskorrekturgerät wie F erro Resonant T ransformador, AVR oder Last e wie Fluoreszenzlampe mit dem Ausgang der USV.

D. Batterieladung

Die USV ladet die Batterie so bald es mit dem Netz verbunden sind. Für normal Backup, laden Sie die Bat terie 4 St unden bevor Benut zung. U SV kann benut zt werd en, obwohl die Bat terie nic geladen ist aber die Laufzeit wird reduziert.

E. Verbindung der Laste

Verbinden sie die laste mit dem Ausgangsstecker auf der Rückplatte.

F. USV Einschaltung

Schalten Sie die USV e in mit dem Switch auf der Frontplatte. Dann, warten Sie 2-3 Sekunden und schalten Sie ein die Laste.

PARAMETER	BESCHREIBUNG	INDIKATION	ALARM
AUF BATTERIE LED	Der Ausgang ist auf Batterie. ORANGE		Klingelt jede 30 Sekunden.
BATTERIE PRE-ALARM	Diese Alarme beginnt ein Paar Minuten bevor die Batterie leer ist. Es hört auf, wenn das Netzverbindung wiederhergestellt wird oder wenn die Batterie leer ist. Das Intervall kann mit Laste und Batterie Status ändern.	ORANGE (BLINZELT)	Klingelt zwei Mal jede 3 Sekunden.
LEERE BATTERIE	Leuchtet wenn die Batterie leer ist.	ROT für 10 Sek.	Auflaufend für 10 Sekunden
AUF DER NETZ LEDa) Konstantb) Blinzelnd	Leuchtet wenn die Ausgang ist in Netz Modus und wenn die Netzspannung ist innerhalb der normalen Rahmen (140V-290V).USV eingeschaltet.USV ausgeschaltet.	GRÜN	Keine
ÜBERLASTE	Leuchtet wenn die USV überlastet wird, im Batterie Modus.	ROT für 10 Sek.	Auflaufend für 10 Sekunden
KEINE LASTEAUSSCHALTUNG	Leuchtet wenn die Laste ist niedriger als 60W für 2 Minuten.	ROT blinzelt für 10 Sek.	Keine Alarm
AUF BATTERIEMODUS KURZSCHLUSS	Leuchtet wenn den Ausgang kurzgeschlossen wird, im Batteriemodus.	ROT für 10 Sek.	Auflaufend für 10 Sekunden

PROBLEMLÖSUNG

PROBLEM MÖGLICHEN GRÜNDE EMPFOHLENE AKTION
Netzversorgung an wesend aber:
A) Die grüne l ndikation ist aus. Die USV f unktioniert auf der Batterie (USV ein, Orange blinzelnd).	a1 Netzstecker schlecht verbundena2 Wandstecker kaputta3Eingangsschmelzsicherung ist geschmolzena4 Net zspannung ist außerhalb des Berei chs (140V-290V)	a1 St ecken Sie das Net zkabel korrekt.a2 Prüf en Sie die St eckdose mit einem anderem Gerät (Lampe...).a3 Ersetzen Sie die Sicherung.
B) Kein Ausgang verfügbar.	b1 Lose Verbindung am USV Ausgangssteckerb2 Batterie ist leerb3 Kurzschluss im Batteriemodus	a4 W arten Sie, dass d ie normal e Netzspannung wi eder innerha Ib des Bereichs ist.b1 Befestigen Sie die Verbindung.b2 Zurück setzen Sie die USV wenn di e Net zspannung wiede r aktiv ist.b3 Prüf en Sie d en Rechner oder kontaktieren Sie das Geschäft.
C) Die USV manchmal transferiert zur Batterie den Rechner und die Geräte obwohl das Netz ist vermutet aktiv zu sein.	C Die USV transferiert Ihre Geräte kurzzeitig zur Batterie wegen kurzen Unter- oder Oberspannung Konditionen.	C Es ist normal, die USV schützt Ihre G eräte gegen abnormale Spannungen.
Die USV unt erstützt nicht die erwartete Backup Zeit. Leer Batterie Alarm klingelt frühzeitig.	1 Exzessive Laste wird mit der USV Ausgang verbunden.2 W enn di e USV weniger Last e als die nominale Last e h at, wird das Bat terie W arnung Intervall niedriger.	1 Abstecken die exze ssive Laste oder laden Sie Batterie wie nötig.vi2Laden Sie die Bat terie: lassen Sie die USV verbun den F ür 4 Stunden, ausgeschaltet. Wenn es das Problem nicht lös t, erset ze Sie die Bat terie oder k ontaktieren Sie das Geschäft.
Leere Bat terie W arnung Intervall ist nicht das gleiche zwischen Stromausfälle.	1 Exzessive Laste o der die Bat terie h at we nig Energie weg en f rüheren Stromausfälle.2 W enn di e USV weniger Last e als die nominale Last e h at, wird das Bat terie W arnung Intervall niedriger.	1 Abstecken die exze ssive Laste oder laden Sie Batterie wie nötig.vi2Das ist das normale Funktionieren.
