APPUPS7 - Inversor Approx - Manual de uso y guía de instrucciones gratis

Tipo de producto	SAI (UPS) de escritorio
Marca	Approx
Modelo	APPUPS7
Potencia aparente	700 VA
Potencia activa	420 W
Tensión de entrada	230 V CA (monofásico)
Tensión de salida	230 V CA (regulada, sinusoidal aproximada)
Tipo de batería	Plomo-ácido sellado, sin mantenimiento
Número de baterías	2 x 12 V, 7 Ah
Autonomía típica	Aproximadamente 10 minutos a plena carga
Número de tomas de salida	4 tomas Schuko (con protección contra sobretensiones)
Protección integrada	Pararrayos, filtro antirruidos, parada por batería baja
Interfaz de usuario	Indicadores LED (encendido, batería, alarma)
Comunicación	Puerto USB (monitoreo mediante software)
Dimensiones (L x P x H)	310 x 145 x 200 mm
Peso	5,2 kg
Temperatura de funcionamiento	0 °C a 40 °C
Nivel sonoro	< 40 dB (ventilador solo en carga)
Mantenimiento y limpieza	Quite el polvo con un paño seco; no abrir; batería reemplazable por un profesional
Piezas de repuesto y reparabilidad	Batería de repuesto disponible; índice de reparabilidad: 6/10
Información general	Conforme a las normas CE; garantía de 2 años

Preguntas frecuentes - APPUPS7 Approx

¿Cómo instalar el APPUPS7?

Conecte el SAI directamente a una toma de pared, luego conecte sus dispositivos (ordenador, pantalla) a las tomas de salida. Enciéndalo y espere 6 horas para la primera carga completa de la batería.

¿Cuánto tiempo dura la batería del APPUPS7?

La batería dura generalmente de 2 a 3 años según los ciclos de uso. Proporciona aproximadamente 10 minutos de autonomía a plena carga (420W).

¿Cómo reemplazar la batería del APPUPS7?

Desconecte el SAI, retire el panel frontal, desconecte los conectores de la batería defectuosa y reemplácela por una batería idéntica (12V 7Ah). Cierre cuidadosamente. Si no se siente cómodo, llame a un profesional.

El APPUPS7 emite pitidos, ¿qué hacer?

Un pitido continuo o regular indica un corte de red o batería baja. Si el problema persiste después de reiniciar, verifique la batería o reemplácela.

¿Puedo conectar una aspiradora o un refrigerador al APPUPS7?

No, el APPUPS7 está diseñado para equipos informáticos (ordenadores, pantallas, enrutadores). Los aparatos con motor (aspiradora, nevera) provocan sobrecargas.

¿El APPUPS7 necesita un software específico?

Sí, Approx proporciona un software de monitoreo y apagado automático (descargable en el sitio web de Approx) que se conecta a través del puerto USB.

¿Qué hacer si el APPUPS7 no enciende?

Verifique que la toma de pared funcione y que el cable de alimentación esté bien insertado. Si el problema persiste, presione el botón de encendido durante 3 segundos. De lo contrario, contacte al servicio técnico.

¿Cómo limpiar el APPUPS7?

Desconecte el SAI y use un paño suave y seco para quitar el polvo. No use nunca líquidos ni disolventes.

¿El APPUPS7 protege contra sobretensiones?

Sí, incluye un pararrayos y un filtro antirruidos para proteger sus dispositivos contra variaciones de tensión y picos.

¿Puedo apilar otros dispositivos sobre el APPUPS7?

No, no coloque nada sobre el SAI porque necesita ventilación a través de las rejillas laterales y traseras. Mantenga un espacio libre de al menos 10 cm.

MANUAL DE USUARIO APPUPS7 Approx

A. Función: Este Sistema de Alimentación Ininterrumpida (SAI) le proporciona energía limpia y segura a su ordenador y periféricos, y los protege de los apagones, cortes de suministro eléctrico, caídas de tensión, subidas de tensión e interferencias.
B. Descripción del funcionamiento: Normalmente, el SAI funciona con la red eléctrica, suministrando energía a los dispositivos que tenga conectados desde la entrada de corriente. El cargador de batería usa la red eléctrica para mantener la batería en un nivel óptimo. Cuando hay un corte de energía, el SAI transfiere la carga a la batería. El SAI convierte la corriente continua en corriente alterna. Los dispositivos conectados al SAI continúan funcionando normalmente hasta que se apaga el SAI o se agota su batería. Cuando el suministro de la red eléctrica se reestablece, los dispositivos conectados vuelven a ser alimentados desde la red eléctrica. El SAI también proporciona protección frente a subidas o bajadas de tensión y filtro RFI, así como regulación del voltaje de salida.

PRECAUCIONES PARA EL USO

A. Conecte siempre el SAI a un enchufe con dos clavijas de conexión y una toma de tierra. El enchufe debe ser conectado adecuadamente a la toma de corriente de la red eléctrica (fusible/ interruptor diferencial). Su conexión a otro tipo de enchufe puede provocar peligro de descarga.
B. Este SAI contiene una batería en el interior que actua como fuente de energía y la salida puede estar disponible incluso cuando la unidad no está conectada a la red de suministro eléctrico.
C. Para apagar la salida del SAI en un caso de emergencia, pulse el botón del panel frontal del SAI. Después, desconecte el cable de alimentación de la toma de corriente.
D. No instale el SAI en lugares cercanos a agua o muy húmedos. La unidad debe mantenerse alejada de fuentes de calor, como calentadores, calefactores, hornos, etc. Debe evitar su exposición directa al sol. El lugar de instalación debe estar bien ventilado y ser de fácil acceso.
E. No introduzca agua u objetos extraños en el interior del SAI. No ponga objetos que contengan líquidos cerca de la unidad.

CONTENIDO DEL EMBALAJE

• 1 SAI
• 1 cable de suministro eléctrico SAI-PC

ESPECIFICACIONES

ENTRADA	Rango de Voltaje 140V AC a 290V AC
	Frecuencia	50Hz
SALIDA	Potencia (APPUPS7/ APPUPS9) 700VA 900VA
	Voltaje (modo batería) 220V AC Nominal
	Frecuencia (modo batería) 50Hz ±1%
	Voltaje (modo AVR) 198V AC a 256V AC
	Tiempo transferencia 3 m.s.
BATERÍA	Tipo Acumulador de plomo y ácido
	Número (APPUPS7/ APPUPS9) 1 x 12V 7AH 1 x 12V 9AH
	Tiempo normal de recarga	4 Horas (hasta 90% de capacidad completa)
	Protección	Protección contra descarga completa
CARAC. FÍSICAS	Peso neto (kg.) (APPUPS7/APPUPS9)	4.5	6.0
	Peso bruto (kg.) (APPUPS7/APPUPS9)	4.9	6.4
	Dimensiones (LxWxD) (mm) 280x95x140 315x95x146
COLOR DEL LED	Alimentación normal (Encendido)	Verde (constante)
	Alimentación normal (Apagado)	Verde (parpadeando)
	En modo batería	Naranja
	Batería baja pre-alarma	Naranja (parpadeando)
	Sobre carga/ Batería baja/Cortocircuito en modo batería	Rojo durante 10s.
	Corte alimentación sin carga	Rojo parpadeando durante 10s.
ALARMAS	En modo batería	Pitido cada 30s.
	Batería baja pre-alarma	Dos pitidos cada 3s.
	Sobre carga/ Batería baja/Cortocircuito en modo batería	Pitido continuo durante 10s.
COND. AMBIENTE	Temperatura de Operación	0-40°C (32–104 °F)
	Temperatura de almacenaje	0-40°C (32–104 °F)
	Humedad	0-95% RH non-condensing

DESCRIPCIÓN FÍSICA

A. PANEL FRONTAL

a. LED: Ver la sección "ALARMAS e INDICADORES LED" para más detalle.

b. BOTÓN DE ENCENDIDO/ APAGADO:

Para encender/ apagar el SAI, presione este botón durante dos segundos. Si la red eléctrica está operativa y el SAI está apagado, no hay salida de energía para los dispositivos conectados, pero la carga de la batería continua. Este botón también funciona como "Reset" en caso de corte de corriente en la batería.

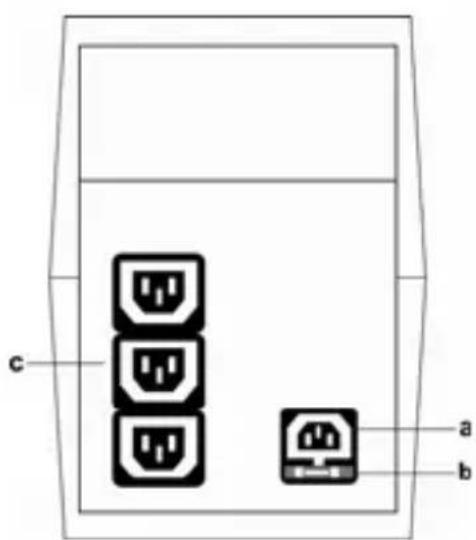

B. PANEL TRASERO

APPUPS7

APPUPS9

a. ENTRADA 3 CONDUCTORES

Conector para la red eléctrica (monofase).

PRECAUCIÓN: Neutro debe estar en la izquierda. Fase debe estar a la derecha del enchufe.

b. ENTRADA FUSIBLE: Para conectar el SAI a la red eléctrica.

c. ENCHUFES DE SALIDA: Enchufes de salida del SAI.

INSTALACIÓN Y FUNCIONAMIENTO

A. Desembalaje

Una vez obtenga el SAI, inspeccione el embalaje e informe a su proveedor si encuentra algún daño. El embalaje debe guardarse para su uso futuro.

B. Ubicación

El SAI debe mantenerse en un lugar protegido del polvo, el agua, las altas temperaturas y dentro de límites de humedad especificados.

C. Instalación

La entrada puede ser conectada a un enchufe de 3 conductores con baja impedancia de tierra. Neutro debe estar a la izquierda y Fase debe estar a la derecha del enchufe.

PRECAUCIÓN: No conecte ningún dispositivo de corrección de voltaje como un transformador ferrorresonante o AVR o cargas como lámparas fluorescentes etc. a la salida del SAI.

D. Carga de la Batería

El SAI carga la batería cuando está conectado a la red eléctrica. Para asegurar el tiempo mínimo de alimentación por batería en caso de fallo de la red eléctrica, debe cargar la batería durante 4 horas antes de su uso. El SAI puede ser usado incluso sin haber cargado la batería, pero si entra en modo batería, ésta durará menos tiempo.

Conecte dispositivos (cargas) al SAI mediante los enchufes de salida del panel trasero (cables no incluidos).

F. Encender el SAI

Para suministrar energía a los dispositivos conectados, encienda el SAI mediante el botón de encendido del panel frontal. Espere dos o tres segundos y el SAI comenzará a funcionar.

ALARMAS e INDICADORES LED

PARÁMETRO	DESCRIPCIÓN	COLOR	LED
LED EN MODO BATERÍA	Encendido siempre que los dispositivos reciban alimentación de la batería	NARANJA	Pitido cada 30s.
BATERÍA PRE-ALARMA	Esta alarma comienza unos minutos antes de que la batería se agote. Se detiene cuando la batería se agota o cuando se reestablece el suministro eléctrico. El puede variar según los dispositivos conectados y las condiciones de la batería	NARANJA (PARPADEANDO)	Dos pitidos cada 3 s.
BATERÍA AGOTADA	Se enciende cuando la batería se ha agotado	ROJO durante 10s.	Pitido continuo durante 10s.
LED EN MODO ALIMENTACIÓN POR RED ELÉCTRICAa) Continuob) Parpadeando	Se enciende siempre que el SAI está en modo alimentación por Red Eléctrica y cuando el voltaje proporcionado por ésta está dentro de los límites de normalidad (140V-290V), del siguiente modo:a) El SAI está encendidob) El SAI está apagado	VERDE No hay alarma
SOBRECARGA	Se enciende si se produce una sobrecarga	ROJO durante 10s.	Pitido continuo durante 10s.
APAGÓN	Se enciende cuando la salida en modo batería está igual o por debajo de 60W durante 2 minutos	ROJO parpadeando durante 10s.	No Alarm
CORTOCIRCUITO EN MODO BATERÍA	Se enciende si el SAI está en modo batería y se produce un cortocircuito	ROJO durante 10s.	Pitido continuo durante 10s.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA(S) ACCIÓN RECOMENDADA
La Red Electrica suministra energía pero:
A) El indicador Verde está apagado. El SAI está en modo batería (SAI encendido, Led Naranja encendido).	a1 El cable del enchufe se ha soltado.a2 El enchufe de pared no funciona.a3 El fusible de entrada se ha fundido.a4 El voltaje de la Red está fuera de los límites (140V-290V)	a1 Enchufe el cable correctamentea2 Compruebe el enchufe conectando otro aparato.a3 Reemplace el fusible.a4 Espere a que se reestablezca el voltaje normal.
B) No hay salida disponible.	b1 Se ha soltado la conexión del enchufe de salida.b2 Se ha agotado la batería.b3 Se ha producido un cortocircuito en modo batería.	b1 Refuerce la conexión.b2 Reinicie el SAI cuando se restablezca la Red eléctrica.b3 Compruebe su ordenador o contacte con el proveedor.
C) El SAI pasa a veces a modo batería, los dispositivos conectados funcionan normalmente y la Red eléctrica está activa.	C Se puden estar produciendo subidas y bajadas de tensión de corta duración.	C Esto es normal, el SAI está protegiendo su equipo de variaciones de voltaje anormales.
El SAI no proporciona el tiempo de duración esperado y la alarma de batería baja suena antes de tiempo.	1 Hay un número excesivo de dispositivos conectados a los enchufes de salida del SAI.2 Si se conectan menos dispositivos de la capacidad máxima soportada, se incrementará el intervalo de tiempo de la alarma de batería baja.	1 Desconecte algunos dispositivos del SAI o cargue la batería si es necesario.2 Recargue la batería manteniendo el SAI enchufado a la red durante 4 horas. No descargue la batería durante ese período. Si la alarma de batería baja sigue sonando antes de tiempo, vuelva a comprobar el SAI, reemplace la batería o contacte con el proveedor.
El intervalo de la alarma de batería baja ha cambiado durante diferentes apagones.	1 Hay un número excesivo de dispositivos conectados al SAI o la capacidad de la batería baja debida a sucesivos apagones puede reducir el intervalo de la alarma.2 Si se conectan menos dispositivos de la capacidad máxima soportada, se incrementará el intervalo de tiempo de la alarma de batería baja.	1 Desconecte algunos dispositivos del SAI o cargue la batería si es necesario.2 No hay nada anormal.
