BEDIENUNGSANLEITUNG Genius Mr. Handsfree

Lieber Besitzer des mr Handsfree Genius,

Herzlichen Glückwunsch zum Kauf eines der kompliziertesten und leicht zu handhabenden Autogeräte! Dieses Modell bietet Ihnen die höchste Qualität auf dem Gebieten der Voll-Duplex-Sprachkommunikation. Nun können Sie mit voller Sicherheit und ohne Schwierigkeiten von Ihrem Wagen aus telefonieren.

1. Haupteinheit mit eingebautem Lautsprecher.

2. LED für die Wiedergabe des TALK-(Sprech-) Modus.

3. Tasten zum Lösen der Haupteinheit von der Halterung

4. Halterung für das Mobiltelefon.

5. Tasten zum Lösen der Arme von der Halterung.

6. Halterung der Haupteinheit.

7. Mikrofonanschluss.

8. Stromadapter für den Zigarrenanzünder:

8.1. Gedrehles Kabel.

8.2. Herausnehmbare Sicherung.

1. LED-Anzeige des Stromadapters.

2. Befestigungsbügel.

3. Lange Schrauben (15 mm), zum Befestigen der Haupleinheit am Armaturenbrett Ihres Wagens.

4. Mikrofon.

5. Tasten für die Mikrofonempfindlichkeit.

6. Clips für die Führung des Mikrofonkabels.

7. Adapter für die Verbindung mit der Stromversorgung des Wagens und dem Mute-Kabel [Stummschaltung] des Autoradios.

8. Kontaktclips für das Verbinden der Drähte

9. Stecker zum Verbinden des Mobiltelefons mit der Haupteinheit (nicht enthalten).

10. Schraubendreher.

INSTALLATION

DAS MONTIEREN DES MR HANDSFREE GENIUS

- Wählen Sie die Stelle, wo Sie die Haupteinheit des Genius anbringen wollen. Diese Stelle muss im Handbereich liegen, das Display des Telefons muss deutlich sichtbar und sicher genug für die Funktion der Airbags bei einem Unfall sein.

- Das Montieren der Haupteinheit des Genius (das ist auch die Telefonhalterung) erfolgt am besten durch Verwendung eines Befestigungsbügels. Die Haupteinheit des Genius muss von der Halterung entfernt werden. Diese Halterung ist bereits an dem universellen Befestigungsbügel festgeschraubt.

Deutsch 2

INSTALLATION

Montage der Haupteinheit des Genius

Die Haupleinheit des Genius kann auf zwei verschiedene Weisen montiert werden:

A. Sie können den universellen Befestigungsbügel mithilfe der mitgelieferten Schrauben montieren oder:

B. • Sie entfernen den universellen Befestigungsbügel von der Halterung der Haupteinheit, indem Sie die 6 Schrauben losschrauben.

- Schrauben Sie die Halterung der Haupteinheit fest an das Armaturenbrett oder an einen Bügel, der speziell für Ihren Wagentyp entwickelt wurde.

Befestigung des universellen Befestigungsbügels In den meisten Fahrzeugen wird zur optimalen Montage, der Befestigunsbügel im Fußraum der Beifahrerseite befestigt. Versichern Sie sich das der Befestigunsbügel keine Airbags o.Ä. blockiert.

1. Entscheiden Sie sich für eine Stelle in Ihrem Fahrzeug (in der Nähe der Schaltkonsole) wo der Belesligungsbügel passl und er gut zu nutzen ist.
2. Reinigen Sie die gewünschte Stelle gründlich von Staub und Schmutz. Entfernen Sie die Schutzfolie des Klebestreifens vom Befestigungsbügel.
3. Plazieren Sie den oberen Teil des Befestigungsbügels (mit dem Klebestreifen) oberhalb der Kante der Konsole. Plazieren Sie den unteren Teil des Befestigungsbügels mit der Ecke unter der Kante der Konsole.
4. Drücken Sie beide Teile zusammen bis die Oberfläche des oberen Teils eine horizontale Position einnimmt. Setzen Sie die Schraube in das vorgebohrte Loch ein und ziehen diese fest. Plazieren Sie die mitgelieferte Abdeckung auf dem Schraubenkopf.
5. Der Befestigunsbügel ist nun ordnungsgemäß installiert.

Deutsch 3

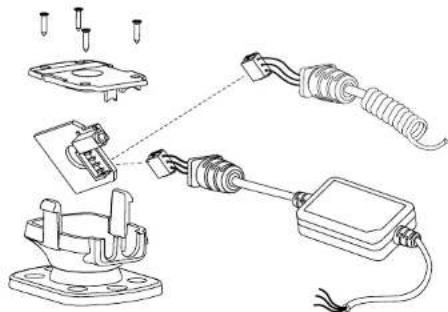

Das Verbinden der elektrischen Geräte für die Strom- und Mute-Funktion [Stummschaltung]

A. Wenn Sie den Zigarrenanzünder mit dem gedrehten Kabel benutzen möchten, müssen Sie diesen Stecker in die Buchse des Zigarrenanzünders, stecken.
B. Sie können das gedrehte Kabel des Zigarrenanzünders gegen das glatte Kabel austauschen. Auf diese Weise können Sie die Kabel leicht vorbergen und die Mute-Funktion Ihres Autoradios benutzen. Diese Mute-Funktion muss dem Standard entsprechen:
- Schrauben Sie die 4 Schrauben an der Halterung der Haupteinhelt los.
- Nehmen Sie das gedrehte Kabel ab und stecken Sie das glatte Kabel in die Buchse.

• Schrauben Sie die Befestigungsplatte wieder an die Halterung der Haupteinheit.
• Verbinden Sie die Drähte des Kabels mit dem Radio mithilfe der mitgelieferlen Kabelverbinder.

Bemerkung: Wir empfehlen Ihnen, das Kabel mit der ständigen Stromversorgung zu verbinden. Dadurch wird es möglich, Ihr Autogerät auch zu benutzen, wenn der Motor Ihres Fahrzeugs abgeschaltet ist. Um zu vermeiden, dass der Akku Ihres Wagens leer wird, empfehlen wir Ihnen, Ihr Mobiltelefon aus dem Wagen zu nehmen, wenn Sie den Wagen verlassen.

- Die Drähte sind jeweils mit einer Farbe versehen. Sie finden diese hier in Tabelle 1 wieder. Jeder Draht muss mit dem korrespondierenden Teil in Spalte B verbunden werden.

Deutsch 4

Tabelle 1.

A B
Roter Draht Die +	Spannung der Stromversorgung des Wagens.
Schwarzer Draht Die	die negative GND-Verbindung.
Brauner Draht Ber	utzt für die Mute-Funktion ihres Autoradios und wird mit dem Autoradio verbunden.

Warnung: Verbinden Sie nur mit einem negativ geerdeten elektrischen System in einem + 12 Volt-Stromsystem.

• Für eine optimale Funktion muss das Mikrofon mindestens 75 cm von der Haupteinheit des Genius und in einem Abstand von 40-50 cm von dem Mund des Fahrers angebracht sein. Vergewissern Sie sich, dass das Mikrofon zum Mund des Fahrers gerichtet ist und nicht zur Haupteinheit des Genius.
• Ordnen Sie das Mikrolon an der richtigen Stelle mithille der Velcro-Bänder an.
• Benutzen Sie die beigefügten Clips um das Mikrofonkabel zu führen.
• Stecken Sie den Stecker des Mikrofons in die Buchse der Halterung der Genius-Haupteinheit.
• Standardmäßig steht die Taste am Mikrofon in der 'OUT' (AUS)-Stellung (nicht gedrückt). Nur für einige Telefone ist es erforderlich, diese Taste in die 'ON'(EIN)-Stellung zu bringen.

Deutsch 5

M_Gonius_D.pmd 17.03.2005, 13:525

ANPASSEN DES TELEFONHALTERS

• Drehen Sie die große Schraube in der Mitte der Haupteinheit nach links, um Bewegungen zu ermöglichen.
• Bringen Sie die Halterung der Haupteinheit in die gewünschte Position.
• Drehen Sie die große Schraube nach rechts, um die Halterung der Haupteinheit in der gewünschten Position zu fixieren.

Warnung: Verändern Sie die Position der Haupteinheit nicht, ohne die große Schraube zu lösen. Das würde den Fixiergumml an der Innenseite beschädigen.

EINEN STECKER MIT DER HAUPTEINHEIT DES GENIUS VERBINDEN.

• Nehmen Sie die Haupteinheit des Genius aus der Halterung.
  • Verbinden Sie den Stecker des Genius mit der Hauptelnheit des Genius.
• Bringen Sie die Hauptelnheit des Genius wieder auf die Halterung.

WIE IST DIE UNIVERSELLE HALTERUNG ZU BENUTZEN?

• Lösen Sie die Arme von der Hallerung der Haupteinheit des Genius, indem Sie auf die Taste zwischen den Armen drücken.
• Bringen Sie Ihr Telefon zwischen die Arme.
• Schließen Sie die Arme, sodass Sie Ihr Telefon festklemmen und dieses deshalb nicht herunterfallen kann.
• Nehmen Sie das Telefon aus der Halterung, ohne die Arme zu lösen, indem Sie das Telefon nach oben schieben.
• Um das Telefon wieder zwischen den Armen des Genius zu befestigen, schieben Sie dieses von oben zurück.
• Sie brauchen die Arme nur einmal an die Größe Ihres Telefons anzupassen.

DAS TELEFON MIT DEM STECKERKABEL VERBINDEN

• Aktivieren Sie die Stromversorgung des Genius, indem Sie den Motor anlassen und den Zigarrenanzünder anschließen (falls zutreffend).
• Verbinden Sie den Stecker des Genius mit Ihrem Mobiltelefon, nachdem die Stromversorgung aktiviert wurde.
  • Die Ladefunktion ist nun aktiv (falls zutreffend).

Wichtig:

Während der Installation müssen Sie stets dafür sorgen, dass das Stromkabel in der Buchse des Zigarrenanzünders steckt und dass der Strom anliegt, bevor Sie Ihr Mobiltelefon anschließen. Der Anschluss Ihres Mobiltelefons muss STETS der LETZTE Schritt der vollständigen mr Handsfree-Installation sein.

WIE IST DAS ANTIDIEBSTAHLSYSTEM ZU BENUTZEN?

Die Haupteinheit des Genius kann von der Halterung abgenommen werden. Wenn Sie die beiden Tasten zugleich drücken, kann die Hauptelnheit des Genius aus der Halterung genommen werden. Auf diese Weise können Sie alle wichtigen elektronischen Teile entfernen und einen Diebstahl verhindern.

Deutsch 6

WICHTIG!

- Lesen Sie immer sorgfältig das Kapitel 'BESEITIGEN VON PROBLEMEN'.

- Sie können den speziellen Stecker für Ihr mr Handsfree per Post oder direkt bei Ihrem örtlichen Lieferanten bestellen.

- Dank des speziellen Steckers, der gesondert für jeden Mobiltelefontyp bestellt werden kann (Nokia, Ericsson usw.), ist Ihr mr Handsfree für jeden Mobiltelefontyp geeignet.

FUNKTION DES MR HANDSFREE GENIUS

WJE WIRD DAS GENIUS BEI GEBRAUCH DES ZIGARRENAN-ZUNDERS EINGESCHALTET?

- Stecken Sie das Stromkabel des mr Handsfree in die Buchse des Zigarrenanzünders Ihres Autos, um Ihr mr Handsfree einzuschalten. Bei einigen Automarken muss der Motor des Wagens gestartet werden, bevor der Zigarrenanzünder aktiviert wird.

- Die LED-Anzeige des Zigarrenanzünders leuchtet auf. - Zum Abschalten brauchen Sie nur das Stromkabel aus der Zigarrenanzünderbuchse zu ziehen.

Wenn das eingebaute Kabel benutzt wird und auf Dauerstrom angeschlossen ist, ist das Genius immer eingeschaltet.

DAS BEANTWORTEN EINES ANRUFS

- Beantworten Sie eingehende Anrufe, wie Sie das normalerweise mit Ihrem Mobiltelefon machen. Bei einigen Telefonen ist es möglich, die Funktion des 'Anrufbeantworters' einzuschalten. In diesem Fall beantwortet Ihr Telefon den Anruf automatisch.

- Sie können das Gespräch nun beginnen, indem Sie in das Mikrofon sprechen.

- Passen Sie die Lautstärke mithilfe der Steuertasten an Ihrem Mobiltelefon an.

DAS TELEFONIEREN

- Wählen Sie eine Telefonnummer, wie Sie es mit Ihrem Mobiltelefon gewöhnt sind.

- Wenn Sie eine Verbindung bekommen, können Sie das Gespräch beginnen, indem Sie in Richtung des Mikrofons sprechen.

DAS BEENDEN EINES GESPRÄCHS

Am Ende eines Gesprächs unterbrechen Sie die Verbindung, wie Sie das normalerweise mit Ihrem Mobiltelefon machen.

WIE WIRD DIE "STIMMENWAHL" BENUTZT?

Wenn Ihr Telefon die 'Stimmenwahl'-Funktion unterstützt, können Sie nach dem Aktivieren dieser Funktion den Namen der Person aussprechen, die Sie anrufen wollen.

Deutsch 7

BESEITIGEN VON PROBLEMEN

Problem Gründe	Lösung
Der Apparat ladet nicht auf, Sie hören den Anrufer nicht, der Anrufer hört Sie nicht und die Mute-funktion arbeitet nicht.	Es gibt eine schlechte Verbindung zwischen der Haupteilheit und der Halterung.	Entfernen Sie die Haupteinheit von der Halterung und verbinden Sie alles wiederum. Wenn die Verbindung korrekt ist, werden Sie einen "Klick" hören.
Es gibt manchmal einen Hochfrequenz-Ton auf ihrem Autoradio.	Es ist möglich dass Ihrem Autoradio nicht reichend beschützt ist gegen Radiofrequenz-Verzerrung.	Brengen Sie der mr Handsfree Genius an auf mindestens 20 cm des Autoradios.
Mr Handsfree Genius arbeitet nicht. Die grüne LED des Zigarrenanzünderstockers borennt nicht.	• Die Buchse für den Zigarrenanzünder ist beschädigt.• Kein Kontakt zwischen Stromadapter und der Buchse für den Zigarrenanzünder.• 1.5A Sicherung im Stromadapter ist durchgabrannt.• Der Stromadapter ist beschädigt.	• Kontrollieren Sie, ob der Zigarrenanzünder normal funktioniert.• Machen Sie die Kontakte der Buchse für den Zigarrenanzünder und den Stromadapter sauber.• Ersetzen Sie die Sicherung. Sie müssen zuerst den Stopfen des Sicherungshalters nach unten drücken, bevor Sie ihn drehen.Die Abbildung (p. 9) zeigt die Drehrichtung, in der der Stopfen des Halters bei der Installation gedreht werden muss.• Wenn diese Lösungen nicht helfen, setzten Sie sich am besten mit einem Servicecenter in Verbindung.
Der Anrufer hört Sie nicht.	• Das Mikrofon ist nicht mehr angeschlossen.• Das Kabel des Mikrofons ist beschädigt.	• Kontrollieren Sie die Verbindung des Mikrofons und des Mikrofonanschlusses der Halterung der Haupteilheit.• Setzten Sie sich mit Ihrem Servicecenter in Verbindung.

Deutsch B

Problem Gründe Lösung
Ihr Mobitelefon ist mit dem mr Handsfree Genius verbunden, aber es arbeitet nicht.	Die Kontakte des Telefons oder des Steckers sind verschmutzt.	Machen Sie die Kontakte des Telefons und des Steckers sauber.
Das Mr Handsfree Genius ist mit dem Autoradio verbunden, aber die Mute-Funktion arbeitet beim Anruf nicht.	Zusätzliche Einstellungen müssen für die Mute-Funktion des Autoradios aktiviert werden.	Kontrollieron Sie die Anleitung Ihres Autoradios und aktivieren Sie die erforderlichen Einstellungen.

Beachten Sie die folgenden TIPPS, um Ihr mr Handsfree in einem optimalen Zustand zu halten:

• Setzen Sie das Gerät nicht der Feuchtigkeit aus.
• Ziehen Sie das Stromkabel immer heraus, wenn Sie Ihr Autogerät nicht benutzen.

mr Handsfree wünscht Ihnen eine angenehme und sichere Fahrt!

Deutsch 9

M_Gonius_D.pmd 17.03.2005, 13:529
