Produkttyp	Bluetooth-Freisprech-Einbausatz
Marke	Mr. Handsfree
Modell	Blue Compact Pro
Abmessungen (L x B x H)	80 x 50 x 20 mm
Gewicht	50 g
Stromversorgung	12 V – 24 V (Fahrzeug)
Bluetooth-Version	5.0
Bluetooth-Reichweite	10 Meter
Hauptfunktionen	Freisprechanrufe, Audio-Streaming, Sprachsteuerung, Geräuschunterdrückung
Installationsart	Einbau (im Armaturenbrett oder in der Sonnenblende)
Mikrofon	Eingebaut, gerichtet
Lautsprecher	Eingebaut, 3 W
Anschlüsse	12-V-Stromanschluss, 3,5-mm-Aux-Eingang
Kompatibilität	Alle Bluetooth-Smartphones
Pflege und Reinigung	Weiches, trockenes Tuch, Lösungsmittel vermeiden
Sicherheit	CE-konform, nicht ohne Befestigung während der Fahrt verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile, Reparatur durch autorisierten Fachmann
Betriebstemperatur	-20 °C bis +60 °C
Lieferumfang	Einbausatz, Stromkabel, Montagehalterung, Anleitung
Garantie	2 Jahre

Häufig gestellte Fragen - Blue Compact Pro Mr. Handsfree

Wie installiere ich das Blue Compact Pro Kit in meinem Auto?

Wählen Sie einen flachen und zugänglichen Ort im Armaturenbrett oder in der Sonnenblende. Bohren Sie ein Loch mit dem Durchmesser des Kits, setzen Sie es ein und befestigen Sie es mit den mitgelieferten Schrauben. Schließen Sie das Stromkabel an eine 12-24-V-Quelle an. Konsultieren Sie die Anleitung für detaillierte Schaltpläne.

Wie koppele ich mein Telefon mit dem Kit?

Aktivieren Sie Bluetooth auf Ihrem Telefon und schalten Sie das Kit ein. Suchen Sie in der Geräteliste nach 'Blue Compact Pro' und wählen Sie es aus. Wenn ein Code verlangt wird, geben Sie 0000 ein.

Das Kit schaltet sich nicht ein, was tun?

Überprüfen Sie, ob das Stromkabel richtig eingesteckt ist und ob die 12-V-Steckdose des Fahrzeugs Strom führt (Zündung eingeschaltet). Testen Sie mit einem anderen Ladegerät, um einen Kabeldefekt auszuschließen.

Kann ich während der Fahrt telefonieren?

Ja, das Kit ermöglicht Freisprechanrufe. Verwenden Sie die Sprachsteuerung oder die integrierten Tasten zum Annehmen/Auflegen, ohne Ihr Telefon zu berühren. Stellen Sie sicher, dass das Kit fest montiert ist.

Wie kann ich Musik von meinem Telefon hören?

Nach dem Koppeln wird die Musik Ihres Telefons automatisch über das Kit abgespielt. Sie können die Wiedergabe (nächster/vorheriger Titel, Pause) über die Tasten des Kits steuern.

Ist das Kit mit allen Smartphones kompatibel?

Ja, jedes Smartphone mit Bluetooth 4.0 oder höher kann verbunden werden. Die Sprachsteuerungsfunktionen hängen vom integrierten Assistenten des Telefons ab (Siri, Google Assistant).

Wie reinige ich das Kit?

Verwenden Sie ein weiches, leicht feuchtes Tuch (klares Wasser). Verwenden Sie keine Scheuermittel oder Lösungsmittel. Vermeiden Sie, dass Feuchtigkeit in die Öffnungen eindringt.

Kann ich das Kit in einem 24-V-LKW verwenden?

Ja, das Kit ist für eine Stromversorgung von 12 bis 24 V ausgelegt, daher mit schweren Nutzfahrzeugen kompatibel.

Die Audioqualität ist schlecht, was tun?

Überprüfen Sie, ob das Mikrofon nicht blockiert ist und ob die Lautstärke von Kit und Telefon ausreichend ist. Halten Sie das Kit von Geräuschquellen (Fenster, Lüftung) fern. Führen Sie die Kopplung in der Nähe durch.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Kundendienst von Mr. Handsfree oder einen autorisierten Händler. Das Kit enthält keine vom Benutzer austauschbaren Teile; wenden Sie sich bei einem Defekt an einen Fachmann.

BEDIENUNGSANLEITUNG Blue Compact Pro Mr. Handsfree

TECHNISCHE PARAMETERS 25

BLUETOOTH® 26

ZORG EN ONDERHOUD....26

GARANTIE....26

VEILIGHEIDSINSTRUCTIES

TECHNISCHE PARAMETERS

SICHERHEITSHINWEISE....2

VERFÜGBARE VERSIONEN 2

WAS IST IN MR HANDSFREE BLUE COMPACT ENTHALTEN? 2

BESCHREIBUNG 3

MONTAGE 5

BETRIEB....10

PROBLEMLÖSUNG 25

TECHNISCHE DATEN 25

BLUETOOTH ^® 26

PFLEGE UND TECHISCHE WARTUNG 26

SICHERHEITSHINWEISE

1. Bevor Sie mit der Montage beginnen, stellen Sie sicher, dass die Zündung ausgeschaltet ist.
2. Gewährleisten Sie, dass der Betrieb der Freisprecheinrichtung niemals Ihre Sicherheit beeinträchtigt.
3. Stellen Sie sicher, dass Sie während der Montage keine elektrischen Kabel, Benzin- bzw. Bremsleitungen oder Sicherheitsanlagen beschädigen.
4. Gewährleisten Sie, dass Sie bei der Montage der Freisprecheinrichtung nicht das Lenk- bzw. Bremssystem oder andere wichtige für die Funktion des Autos wesentliche Systeme beeinträchtigen. Überprüfen Sie die Airbagauslösung, damit sichergestellt ist, dass sie in keinerlei Weise blockiert oder behindert wird.
5. Die Freisprecheinrichtung darf nur bei einer Betriebsspannung von 12V und einem geerdeten Minuspol betrieben werden. Wird diese Anforderung nicht befolgt, kann es zu einer Beschädigung des elektronischen Systems Ihres Autos führen.
6. Betreiben Sie Ihre Freisprecheinrichtung nicht für einen längeren Zeitraum über die Autobatterie, z.B. bei ausgeschaltetem Motor, da sich dadurch Ihre Batterie entladen könnte.

VERFÜGBARE VERSIONEN

Das mr Handsfree Blue Compact gibt es in 3 Versionen:

1. Blue Compact Plug & Play: für einfache Installation
2. Blue Compact Pro: für professionelle Installation mit Wiedergabe des Carkits über die Lautsprecher des Autos
3. Blue Compact Pro Music 100: für professionelle Installation mit Wiedergabe des Carkits und MP3-Players über die Lautsprecher des Autos

WAS IST IN MR HANDSFREE BLUE COMPACT ENTHALTEN?

Siehe Abbildung

1. Freisprecheinheit mit eingebautem Lautsprecher (SM2)
2. Doppelseitige Klebeplatten zur Befestigung des Freisprechsystems
3. Ein Satz Schrauben zur Befestigung des Freisprechsystems – 5 Stück.
4. Display (D2)
5. Winkelhalterung für die Befestigung des Displays mit passenden Befestigungsstücken und Schrauben
6. Doppelseitige Klebeplatte zur Befestigung der Winkelhalterung
7. Doppelseitige Klebeplatte zur Befestigung des Displays an einer senkrechten Oberfläche
8. Mikrofon (M1)

9. Befestigungsklammern für die Führung des Mikrofonkabels – 4 Stück.

10. Kabelsatz – Option 1 – für Blue Compact Plug & Play (Option)

10.1. Adapter für den Anschluss der Freisprecheinheit an die Autostromversorgung über den Zigarettenanzünder (SC3). Beinhaltet eine austauschbare Sicherung und ein dehnbares Kabel.
10.2. Systemkabel mit Adapter zum Anschluss des Freisprechsystems an der Stromversorgung des Autos, der Zündung und zum Stummschalten des Radios (SC2). Beinhaltet eine austauschbare Sicherung.
10.3. Kontaktklemmen zum Anschließen der SC2-Kabel an die Stromversorgung des Autos – 5 Stück.

1. Kabelsatz – Option 2 – für Blue Compact Pro (Option)

11.1. Stummschaltbox (MB1)

11.2. Kabelbaum mit ISO-Buchsen zum Anschluss an der Stromversorgung des Autos

1. Kabelsatz – Option 3 – für Blue Compact Pro Music 100 (Option)

12.1. Pro Music 100 Kabel

12.2. DIN/ISO/FAKRA Kabeladapter

12.3. 2,5 / 3,5 mm Stereostecker

12.4. Ladekabel für Audiogerät

1. CD mit Gebrauchsanweisung und Treibern
2. USB-Neuprogrammierungskabel
3. Kurzanweisung
4. Schraubendreher
5. Taste
6. Taste
7. Taste

BESCHREIBUNG

FREISPRECHEINHEIT (SM2)

Die Freisprecheinheit enthält einen eingebauten Lautsprecher, eine Echo- und Rauschunterdrückung und Bluetooth® Wireless Technologie, welche die drahtlose Verbindung zu Bluetooth®-Handys herstellt.

Die Freisprecheinheit verfügt über folgende Anschlüsse für externe Geräte:

1. Buchse für Display (D2) Kabel.
2. Mikrofonanschluss M1.
3. Anschluss für externen Lautsprecher (3-6W, min. 8 Ohm). Wenn der externe Lautsprecher an Buchse 3 angeschlossen ist, wird automatisch der integrierte Lautsprecher ausgeschaltet.
4. Buchsen für SC2, SC3, MB1 oder Pro Music 100 Kabelanschlüsse.

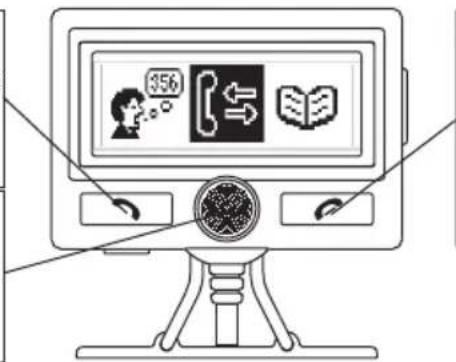

Das Display verfügt über:

1. Ein LCD mit großen Symbolen und Zeichen.
2. Ein bequem anpassbares Befestigungssystem, dass es Ihnen ermöglicht, die beste Sichtposition Ihres LCD Displays zu wählen.
3. Eine automatische Hintergrundbeleuchtung mit verschiedenen Farben und Kontrast- und Helligkeitseinstellungen.

Normal drücken:

• Rufannahme.
• Verbindung des gepairten Telefons im Freisprech- bzw. Hörerprofil.

Gedrückt halten:

- Einschalten des Pairing-Modus.

Wenn Sie die mittlere Taste nach rechts oder links drehen:

• Menüsteuerung.
  Wenn Sie die mittlere Taste drücken:
• OK-Taste.
• Aufrufen des Menüs.

• Beenden eines Anrufs.
• Ablehnen eines eingehenden Anrufs.
• Rückkehr zur vorherigen Menüebene.
• Löschen eingegebener Daten.

Gedrückt halten:

- Rückkehr in den Stand-By-Modus.

MIKROFON (M1)

Das Mikrofon wurde speziell für den Einsatz in einem Auto entwickelt. Die Position des Mikrofons hat einen bedeutenden Einfluss auf die Qualität der Akustik. Empfehlungen für die Position des Mikrofons finden Sie im Kapitel "Montage". Das Mikrofon verfügt über eine Taste mit zwei Stellungen für die Einstellung der Empfindlichkeit. Drücken Sie die Taste am Mikrofon, um die Lautstärke für den Gesprächspartner zu erhöhen.

SYSTEMKABEL SC2 UND SC3 (Option)

Das Systemkabel SC2 verbindet die Freisprechanlage mit der Stromzufuhr und der Zündung und wird zum Stummschalten des Radios verwendet. Das Systemkabel SC3 wird für die "Plug & Play" - Montage verwendet. Es dient der Stromzufuhr über den Zigarettenanzünder.

Beide Systemkabel werden mit austauschbaren Sicherungen geliefert. Das Austauschen der Sicherungen wird in der nachfolgenden Abbildung gezeigt.

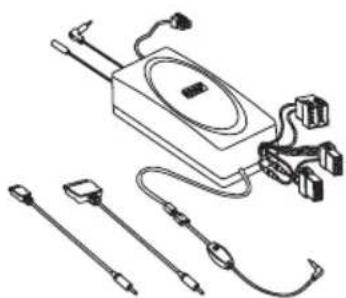

SYSTEMKABEL MB1 (Option)

Das Systemkabel MB1 verbindet die Freisprechanlage mit der Stromversorgung, der Zündung, der Stummschaltung des Autoradios und den 2 vorderen Lautsprechern des Wagens. Es umfasst die Stummschaltbox mit Schaltkomponenten und Kabelbaum mit ISO-Standard-Buchsen. Im Kapitel "Montage" wird das Anschlussdiagramm dargestellt.

Dieses Kabel verbindet die Freisprecheinrichtung mit der Stromversorgung, der Zündung, der Stummschaltbuchse, den Lautsprechern und dem Autoradio. Es bietet auch eine Verbindung mit Ihrem MP3-Player und Antennenkabel. Siehe Kapitel "Montage", in dem der Anschlussplan abgebildet wird.

FREISPRECHEINHEIT (SM2)

Suchen Sie eine Position in Ihrem Auto, an die die Freisprecheinheit montiert werden kann und die für die Bedienung bequem zu erreichen ist. Stellen Sie sicher, dass diese Stelle staubfrei und nicht schmutzig ist.

Wir empfehlen Ihnen die Montage der Freisprecheinheit an einer weniger auffälligen Stelle im Auto. Stellen Sie jedoch auf jeden Fall sicher, dass die Einheit eine gute Akustik bietet, indem Sie den Lautsprecher in Richtung des Benutzers drehen und die Einheit mindestens 1 Meter entfernt vom Mikrofon montieren.

Es gibt zwei Möglichkeiten die Halterung zu befestigen:

1. Mithilfe der Montageschrauben direkt unter dem Armaturenbrett oder an einer anderen Stelle im Auto.
2. Mithilfe der doppelseitigen Klebeplatte direkt unter dem Armaturenbrett oder an einer anderen Stelle im Auto.

HALTERUNG DES DISPLAYS (D2)

Suchen Sie eine Position in Ihrem Auto, an die das Display montiert werden kann und an der es einfach zu erreichen ist. Gewährleisten Sie, dass diese Stelle staubfrei und nicht schmutzig ist.

Es gibt zwei Möglichkeiten die Halterung für den Bildschirm zu befestigen:

1. Montieren Sie die Halterung mit den mitgelieferten Schrauben an der Displayeinheit. Montieren Sie dann die Halterung mit der Displayeinheit unter Verwendung des doppelseitigen Klebebands am Armaturenbrett oder einer anderen Stelle, wo er gut sichtbar ist, aber die Steuerung oder die Bedienung des Fahrzeugs nicht behindert.
2. Die modernste und schönste Lösung ist es das Display ohne Halterung und mithilfe des doppelseitigen Klebebands direkt am Armaturenbrett zu befestigen.

Das aus dem Display ragende Kabel wird zur Verbindung des Displays mit dem Freisprechsystem verwendet. Achten Sie darauf, dass das Kabel nicht beschädigt werden kann (z.B. nicht unter Autositzen oder über scharfe Kanten verlegen).

MICROFON (M1)

Befestigen Sie das Mikrofon in der Nähe des Kopfs des Benutzers (optimal sind 30 cm) und positionieren Sie es so, dass es direkt zum Mund gerichtet ist. Aus der Erfahrung heraus ist die beste Position neben dem Rückspiegel oder links neben der Sonnenblende. Um ein Echo zu vermeiden, empfehlen wir einen Mindestabstand von 1 Meter zwischen dem Mikrofon und der Freisprecheinheit.

Stellen Sie sicher, dass Sie das Mikrofon nicht in den Luftstrom der Lüftungsklappen montieren. Verlegen Sie das Mikrofonkabel nicht in der Heizung, der Lüftung oder der Klimaanlage. Befestigen Sie das Mikrofon mit Klettband.

STROMANSCHLUSS

Es gibt 4 Möglichkeiten zum Anschluss des Blue Compact am Stromsystem des Autos:

1. Plug & Drive-Anschluss: über den Adapter für den Zigarettenanzünder (SC3) (Option).

2. Integrierter Anschluss: über Systemkabel SC2 direkt an das elektrische System des Autos (Option).

Die Drähte von Kabel SC2 sind farbcodiert. Sie sind in Tabelle 1 in Spalte A aufgeführt und jedes Kabel sollte mit dem entsprechenden Teil aus Spalte B verbunden werden.

Tabelle 1

A	B
Roter Draht Die + Spannung	der Stromversorgung des Autos
Schwarzer Draht Der negative	Erdungsanschluss
Blauer Draht Zündung
Brauner Draht	Verwendet für die Stummschaltung des Autoradios (Car Radio muting - CRM), muss mit dem Autoradio (Stummschaltung) verbunden werden

• Um Verformungen zu vermeiden, sollten Sie dafür sorgen, dass die Kabel weit genug entfernt vom elektronischen System des Autos verlegt werden.
• Verbinden Sie die Drähte mit den Kontaktklemmen. Schieben Sie die Autodrähte in die Durchführungsrille der Klemmen und den Kabeldraht in die Rille mit der begrenzenden Rippe.

Achtung!

Wenn es kein "Zündungs-"Draht gibt oder wenn er nicht verfügbar ist, sollten Sie den blauen Kabeldraht mit dem roten Draht der Freisprechanlage und den roten Kabeldraht mit dem "Unterbrochenen" Draht des Autos verbinden, der die Spannung hält, wenn die Zündung ausgeschaltet ist. In diesem Fall wird ein Anruf nicht unterbrochen, wenn die Zündung ausgeschaltet wird.

STUMMSCHALTUNG DES AUTORADIOS (CAR RADIO MUTING – CRM)

Mit dem Blue Compact können Sie Ihr Autoradio stumm schalten, wenn ein Anruf eingeht.

• Lesen Sie die Gebrauchsanweisung Ihres Autoradios um sicherzugehen, dass es eine Stummschaltfunktion hat. Wenn Sie zusätzliche Einstellungen im Autoradio-Menü machen müssen, sollten Sie dafür sorgen, dass diese korrekt erfolgen.
• Entfernen Sie das Bedienfeld vom Autoradio.
• Entfernen Sie das Dekorfeld und nehmen Sie das Radio mit den Handgriffen aus der Rille. Ziehen Sie den Stecker des Autoradios heraus.
• Verbinden Sie die Drähte des Blue Compact mit den entsprechenden Drähten der Autobuchse oder der ISO-Buchse des Autoradios, wie in Tabelle 1 angegeben. Verwenden Sie für den Anschluss 4 Kontaktklemmen.

• Stellen Sie die Verbindung wieder her und Installieren Sie das Autoradio.

• Professionelle Einbauverbindung: Direkt an das Elektroniksystem des Autos über Systemkabel MB1 (Option).

• Klemmen Sie das Autoradio und das Netzanschlusskabel ab.

• Schließen Sie den Kabelbaum entsprechend des Anschlussplans auf der nachfolgenden Abbildung an. Wenn das Autoradio eine Stummschaltbuchse hat, schließen Sie das gelbe Kabel des Kabels an einer der Eingangsbuchsen der Stummschaltung (1, 2 oder 3) an. Lesen Sie die Gebrauchsanweisung Ihres Autoradios um die Position der Stummschaltbuchse zu finden.

1. Professioneller eingebauter Anschluss: Sofortige Verbindung mit dem elektronischen System des Wagens über das Systemkabel Po Music 100 (Option)

- Nehmen Sie Ihr Autoradio entsprechend der Spezifikationen Ihres Autos und Ihres Radios heraus.

- Ziehen Sie den Antennenstecker aus Ihrem Radio und verbinden Sie ihn mit der Antennenbuchse Ihres Pro Music 100.

• Wenn das Auto vom DIN Typ (1) ist, stellen Sie die Verbindung über den Adapterstecker her (3).
• Wenn das Auto vom ISO Typ (2) ist, stellen Sie die Verbindung direkt her.
• Wenn das Auto vom FAKRA Typ ist, stellen Sie die Verbindung über den Adapterstecker her (4.2).

- Stecken Sie den Antennenstecker vom Pro Music 100 in das Autoradio.

• Wenn das Auto vom DIN Typ (1) ist, stellen Sie die Verbindung direkt her.
• Wenn das Auto vom ISO Typ (2) ist, stellen Sie die Verbindung über den Adapterstecker her (3).
• Wenn das Auto vom FAKRA Typ ist, stellen Sie die Verbindung über den Adapterstecker her (4.1).

- Wählen Sie eine Frequenz mit den 4 DIP-Schaltern am Pro Music 100. Die Frequenztabelle ist auf der Rückseite des Pro Music 100 abgedruckt. Beachten Sie bitte diese Frequenztabelle!

• Verbinden Sie den ISO-Stecker mit dem Radio und den Lautsprechern. Wenn Ihr Auto mit anderen als ISO-Steckern ausgestattet ist, benötigen Sie Adapter. Diese sind nicht enthalten.
• Führen Sie das Kabel mit der Taste und dem 2,5 mm / 3,5 mm Stecker zu der Stelle, an der sich Ihr Audiogerät befindet.
• Wählen Sie Ihr Ladekabel für Mini USB oder iPod und verbinden Sie dieses mit dem Pro Music 100. Führen Sie dieses Kabel auch zu der Stelle, an der sich Ihr Audiogerät befindet.
• Setzen Sie Ihr Pro Music 100 in die Öffnung hinter Ihrem Autoradio und schieben Sie Ihr Autoradio wieder in seine Einbaustelle.

Verwendung mit Audiogerät

• Verbinden Sie den Stecker Ihres Pro Music 100 mit Ihrem Audiogerät.
• Verbinden Sie das Ladekabel mit Ihrem Musikgerät, wenn Sie die Batterie laden müssen.
• Wählen Sie die Frequenz des Pro Music 100 an Ihrem Autoradio (speichern Sie diese Frequenz bitte als vorprogrammierten Wert).
• Drücken Sie die Steuertaste am Kabel Ihres Pro Music 100, um es ein- oder auszuschalten.

BETRIEB

Da Geräte mit der Bluetooth® Technologie über Radiowellen miteinander kommunizieren, müssen sich die Freisprecheinrichtung und Ihr Handy nicht in direktem Sichtkontakt befinden, beide Geräte müssen sich nur in einem Abstand von maximal 10 Metern voneinander befinden. Somit müssen Sie nicht einmal Ihr Telefon aus Ihrer Jacke bzw. Handtasche nehmen, um Anrufe über die Freisprecheinrichtung zu tätigen und zu empfangen.

Da Bluetooth ^® Telefone von verschiedenen Herstellern produziert werden bieten Sie unterschiedliche Funktionen, daher kann es vorkommen, dass einige in dieser Bedienungsanleitung beschriebene Funktionen unterschiedlich bzw. nicht verfügbar sind.

EIN-/AUSSCHALTEN

Ist mr Handsfree Blue Compact mit der Stromversorgung über das Adapterkabel SC3 verbunden, können Sie das Gerät durch das Anstecken des Adapters an den Zigarettenanzünder einschalten.

Ist mr Handsfree Blue Compact mit der Stromversorgung über das Kabel SC2, MB1 oder Pro Music 100 verbunden, schaltet sich das Gerät automatisch ein, wenn Sie den Zündschlüssel drehen.

Mr Handsfree Blue Compact schaltet automatisch aus, wenn die Zündung ausgeschaltet wird.

MENÜSTRUKTUR

Alle Funktionen des Geräts sind in einem Menü zusammengefasst.

- Um das Menü aufzurufen drücken Sie einmal die mittlere Taste. Das Kurzmenü erscheint im Display.

- Um sich im Menü zu bewegen, drehen Sie die mittlere Taste nach links oder rechts.

Die Menüstruktur ist nachfolgend dargestellt:

* Diese Menüs sind nur sichtbar, wenn diese Information in Ihrem Carkit/Mobiltelefon verfügbar ist

BENUTZERPROFILE

Das Blue Compact unterstützt eine mehrfache Benutzerprofilstruktur. Es sind maximal vier Benutzerprofile möglich. Jeder Benutzer kann sein Telefonbuch, seine Anrufliste und Konfigurationseinstellungen des Geräts im Speicher des Freisprechsystems kopieren und speichern. Der Name jedes Profils wird anhand des Bluetooth®-Namens des entsprechenden Handys identifiziert. Wenn kein Telefon mit dem Carkit gepairt ist, muss erst die Pairing-Funktion ausgeführt werden. Sobald der Carkit eingeschaltet wird, wird automatisch das letzte Profil aktiviert und eine Verbindung zum entsprechenden Telefon hergestellt. Wenn das zuletzt gepairte Telefon nicht gefunden werden kann, schaltet das Freisprechsystem in den Stand-by-Modus. Zu Ihrer Sicherheit kann jedes Profil mit einem PIN-Code (bis zu 4 Ziffern) gesichert werden. Weitere Informationen zu den Profilen entnehmen Sie bitte dem Kapitel "Profile".

PAIRING, ANMELDEN UND ABMELDEN

A. PAIRING

- Um mr Handsfree Blue Compact mit Ihrem Bluetooth Handy zu verbinden, rufen Sie im Menü Bluetooth ⇒ Pairing auf und drücken Sie 📷 jetzt befindet sich Ihr Blue Compact im Anmeldemodus. Im Display erscheint eine entsprechende Mitteilung und es ertönt ein Bestätigungston.

• Aktivieren Sie die Bluetooth ®-Funktion Ihres Handys.
• Suchen Sie nach verfügbaren Bluetooth -Geräten im entsprechenden Untermenü Ihres Handys. Ihr Telefon findet alle Bluetooth -Geräte innerhalb eines Abstands von 10 Metern und stellt sie als Liste dar.
• Wählen Sie "Blue Compact" aus der Liste.
• Geben Sie den PIN "0000" ein. Im Display erscheint "Pairing OK" und das Gerät kehrt in den Stand-By-Modus zurück. "Blue Compact" wird in der Liste der gepairten Geräte Ihres Telefons gespeichert.
• Wir empfehlen Blue Compact in Ihrem Mobiltelefon als "befugt" einzustellen.

Hinweis:

• Falls nötig, kann der Pairing-Modus auch durch Drücken und Halten (mehr als 5 Sekunden) der -Taste im Display aktiviert werden.
• Wenn Sie ein neues Telefon mit dem Blue Compact pairen und das aktuell gepairte Telefon speichern möchten, sollten Sie einen neuen Benutzer erstellen.

B. ANMELDEN

Manchmal kann es vorkommen, dass die Verbindung zu Ihrem Telefon unterbrochen wird. Zum Beispiel, wenn Blue Compact ausgeschaltet wurde. Um die Verbindung zwischen Blue Compact und Ihrem Telefon wieder herzustellen:

• Schalten Sie den Strom wieder ein und die Verbindung wird automatisch wieder hergestellt; ODER
• Verwenden Sie die mittlere Taste um Bluetooth ⇔ Connection (Anmeldung) aufzurufen und drücken Sie 📷. "Connection" (Anmeldung) erscheint im Display; ODER
• Drücken Sie im Stand-by-Modus die -Taste im Display.

C. ABMELDEN

Es kann Umstände geben, in denen Sie Ihr Telefon von Blue Compact abtrennen müssen. Zum Beispiel, wenn das Telefon mit einem anderen Bluetooth ^® -Gerät kommunizieren soll. Zum Abmelden von Blue Compact und Ihrem Telefon:

• Schalten Sie Blue Compact aus; ODER
- Wählen Sie den Menüpunkt Bluetooth → Disconnection (Abmeldung) und drücken Sie; ODER
- Drücken und Halten Sie 5 Sekunden lang die -Taste; ODER
- Nehmen Sie das Telefon aus dem Blue Compact Bereich von 10 Metern heraus; ODER
- Melden Sie Blue Compact und das Telefon über das Telefonmenü ab.

Hinweis:

Wurden Blue Compact und Ihr Handy voneinander getrennt und Sie möchten sie wieder zusammen betreiben, ist es nicht notwendig diese Geräte noch einmal zu pairen. Die Wiederherstellung der Verbindung erfolgt ohne ein erneutes Abfragen des Zugangscodes.

FUNKTIONEN

1. ANRUFLISTE

Mit dieser Funktion können Sie die Anrufliste anzeigen und die Telefonnummern wählen, wie dies auch mit Ihrem Handy möglich ist. Die Anruflisten werden im Speicher des Freisprechsystems gespeichert, auch wenn Sie den Strom ausschalten. Es gibt drei Anruflisten für jedes Profil: eingehende Anrufe, gewählte Telefonnummern und verpasste Anrufe. Jede Anrufliste kann bis zu 32 Nummern speichern.

In jedem Profil können Sie Anruflisten speichern:

• Eingehende Anrufe – bis zu 32 Nummern
• Gewählte Nummern – bis zu 32 Nummern
• Verpasste Anrufe – bis zu 32 Nummern

Hinweis:

• Nur die Anrufe, die Sie über das Freisprechsystem tätigen, werden in den Anruflisten gespeichert.
• Diese Listen werden nur angezeigt, wenn in diesen Listen Nummern verfügbar sind.

2. TELEFONBUCH

Mit dieser Funktion können Sie Ihr Telefonbuch öffnen und Telefonnummern nach Namen suchen.

Die Einträge im Telefonbuch werden alphabetisch im Display angezeigt. Für ein schnelles Aufsuchen des gewünschten Namens, suchen Sie mit der mittleren Taste den Anfangsbuchstaben und drücken dann 📄. Die Liste der Namen wird angezeigt. Wählen Sie den gewünschten Namen oder die Telefonnummer und drücken Sie 📋 um die Angaben anzuzeigen oder 📃 um die Nummer zu wählen.

Das Telefonbuch des Blue Compact speichert bis zu 1000 Einträge für jedes Profil.

Es gibt verschiedene Optionen um das Telefonbuch Ihres Telefons in das Blue Compact Telefonbuch zu kopieren:

2. 1. Kopieren des Telefonbuchs auf die SIM-Karte und vorübergehendes Einlegen der SIM-Karte in Ihr Carkit

In Ihrem Mobiltelefon finden Sie Ihr Telefonbuch und ein Optionsmenü. In diesem Optionsmenü können Sie den Inhalt des Telefonbuchs auf die SIM-Karte kopieren. Der physikalische Speicher der SIM-Karte ist oft auf 250 Namen & Nummern beschränkt. Nach dem Kopiervorgang schalten Sie das Mobiltelefon aus und nehmen die SIM-Karte heraus.

Um das Telefonbuch mit dem SIM-Karten-Lesegerät zu kopieren, führen Sie die SIM-Karte wie abgebildet in den SIM-Kartenhalter ein. Achten Sie darauf dass Sie die SIM-Karte tief genug einführen, bis Sie ein Klicken hören.

• Wenn das Blue Compact bereits einige Telefonbucheinträge im aktuellen Profil hat, erscheint eine Warnmeldung.
• Bestätigen Sie mit das Löschen des Telefonbuchs ODER annullieren Sie mit
• Wenn die SIM-Karte durch einen PIN-Code geschützt ist, erscheint die Bildschirmtastatur:

• Drehen Sie die mittlere Taste nach links oder rechts um die Ziffern des PIN-Codes einzugeben.
• Bestätigen Sie Ihre Wahl mit . Die selektierten Ziffern erscheinen im oberen Teil des Displays.
• Löschen Sie falsche Ziffern mit oder drücken Sie die Taste einige Sekunden um alle Ziffern zu löschen.
• Drücken Sie um den PIN-Code zu bestätigen.
• Der Kopiervorgang des Telefonbuchs beginnt entsprechend. Das alte, im Blue Compact gespeicherte Telefonbuch, wird automatisch gelöscht.
• Wenn Ihre SIM-Karte nicht mit einem PIN-Code geschützt ist, beginnt der Kopiervorgang des Telefonbuchs automatisch.
• Sobald der Kopiervorgang des Telefonbuchs beendet wurde, können Sie die SIM-Karte aus dem Halter nehmen. Drücken Sie auf die Karte, um sie aus dem Halter zu entfernen.
• Legen Sie die SIM-Karte in Ihr Mobiltelefon ein und schalten Sie es an.
• Aktivieren Sie das Hauptmenü des Blue Compact und selektieren Sie Bluetooth → Connection.
  • Bestätigen Sie Ihre Wahl mit .
  • Die Verbindung wird wieder hergestellt.

2.2 Kopieren des Telefonbuchs auf die SIM-Karte und Kopieren der SIM-Karteninhalte über Bluetooth®

In Ihrem Mobiltelefon finden Sie Ihr Telefonbuch und ein Optionsmenü. In diesem Optionsmenü können Sie den Inhalt des Telefonbuchs auf die SIM-Karte kopieren. Der physikalische Speicher der SIM-Karte ist oft auf 250 Namen & Nummern beschränkt. Nach diesem Kopiervorgang sollten Sie sicher stellen, dass das Telefon über Bluetooth® mit dem Carkit verbunden ist. Wählen Sie im Menü: Profile 📄 → Einstellungen 📋 → Telefonbuch 📋 → Kopieren 📋 → SIM-Karte □. Das Telefonbuch wird nun in Ihren Carkit kopiert, wenn Ihr Mobiltelefon diese Funktion unterstützt.

2.3 Kopieren der Telefonbucheinträge in Ihrem Telefonspeicher über Bluetooth®

Achten Sie darauf, dass das Telefon über Bluetooth® mit dem Carkit verbunden ist. Wählen Sie im Menü: Profile 📄 → Einstellungen 📋 → Telefonbuch 📋 → Kopieren 📋 → Telefon. Das Telefonbuch wird nun in Ihren Carkit kopiert, wenn Ihr Mobiltelefon diese Funktion unterstützt.

2.4 Verschicken von Visitenkarten vom Telefon an den Carkit

Wenn Ihr Telefon das Bluetooth® OPP-Profil unterstützt, kann es Visitenkarten an den Carkit verschicken. Abhängig vom Mobiltelefontyp, kann dies einzelne oder alle Visitenkarten mit einem Mal betreffen. Zuerst müssen Sie den Carkit auf Empfangsmodus für Visitenkarten einstellen. Wählen Sie: Profile 📄 → Einstellungen 🌐 → Telefonbuch 🌐 → Empfang von Visitenkarten 🌐. Der Carkit wartet nun auf die Visitenkarten, die von Ihrem Telefon verschickt werden. Weitere Informationen zum Verschicken von Visitenkarten entnehmen Sie bitte der Gebrauchsanweisung Ihres Telefons (Normaler-

weise erfolgt dies über das Optionsmenü im Telefonbuch Ihres Mobiltelefons). Nachdem Sie die Visitenkarten verschickt haben, müssen Sie die rote Taste am Carkit drücken, um diesen Bildschirm zu verlassen. Das Telefonbuch wird nun aktualisiert.

3. LCD TASTENFELD

Mit dem LCD-Tastenfeld und der mittleren Taste können Sie alle Nummern wählen.

• Drücken Sie um das Menü zu öffnen.
• Drehen Sie die mittlere Taste nach links oder rechts und wählen Sie eine Ziffer im Display.
• Drücken Sie als Bestätigung oder löschen Sie eine Ziffer mit .
• Wählen Sie die Nummer mit .

4. PROFILE

Es sind maximal vier Benutzerprofile möglich. Jeder Benutzer kann sein Telefonbuch, seine Anrufliste und Konfigurationseinstellungen des Geräts im Speicher des Freisprechsystems kopieren und speichern. Der Name jedes Profils wird anhand des Bluetooth®-Namens des entsprechenden Handys identifiziert. Wenn kein Telefon mit dem Carkit gepairt ist, muss erst die Pairing-Funktion ausgeführt werden. Sobald der Carkit eingeschaltet wird, wird automatisch das letzte Profil aktiviert und eine Verbindung zum entsprechenden Telefon hergestellt. Wenn das zuletzt gepairte Telefon nicht gefunden werden kann, schaltet das Freisprechsystem in den Stand-by-Modus.

4. 1. Auswählen

Mit diesem Menüpunkt selektieren Sie das notwendige Profil anhand des Namens und aktivieren es. Dieser Punkt ist nur verfügbar, wenn verschiedene Profile erstellt wurden. Wenn das notwendige Profil mit einem PIN-Code geschützt ist, erscheint das digitale Tastenfeld und Sie können den PIN-Code eingeben (bis zu 4 Ziffern). Wenn der PIN-Code korrekt ist, bekommen Sie Zugriff auf Ihr Telefonbuch und die Einstellungen.

4. 2. Hinzufügen

Mit diesem Menüpunkt erstellen Sie ein neues Profil.

• Öffnen Sie das Menü mit .
• Sobald dieser Menüpunkt ausgewählt wurde, schlägt Ihnen das Blue Compact vor einen PIN-Code für das neue Profil einzugeben und das digitale Tastenfeld erscheint.
• Geben Sie den PIN-Code (bis zu 4 Ziffern) ein und drücken Sie als Bestätigung.

• Wenn Sie keinen PIN-Code verwenden möchten, drücken Sie einfach

• Zum Aktivieren des Pairings drücken Sie und pairen Ihr Handy entsprechend der Anweisungen.

• Der Name des Profils entspricht dem Bluetooth ^® -Namen Ihres Handys.
• Wenn das Pairing erfolgreich war, ist das Freisprechsystem automatisch mit Ihrem Telefon verbunden.

4. 3. Einstellungen

Mit diesem Menüpunkt können Sie die individuellen Einstellungen des Blue Compact wählen.

4. 3. 1. Telefonbuch

4. 3. 1. 1. Kopieren

Verwenden Sie diesen Menüpunkt um das Telefonbuch Ihres Telefons in das Blue Compact Telefonbuch zu kopieren. Die maximale Anzahl von Einträgen in das Telefonbuch beträgt 1000 pro Profil. Weitere Informationen zum Kopieren des Telefonbuchs entnehmen Sie bitte dem Kapitel "2. Telefonbuch".

4. 3. 1. 2. Öffnen

Verwenden Sie diesen Menüpunkt um die Telefonbucheinträge anzuzeigen.

4. 3. 1. 3. Löschen

Verwenden Sie diesen Menüpunkt um alle Telefonbucheinträge zu löschen.

4. 3. 1. 4. Visitenkarte erhalten

Weitere Informationen zum Empfang von Visitenkarten entnehmen Sie bitte Kapitel "2.4 Verschicken von Visitenkarten vom Telefon an den Carkit".

4. 3. 2. Lautstärkeregler

Verwenden Sie diesen Menüpunkt um die gewünschte Lautstärke des Blue Compact Lautsprechers im Gesprächsmodus und die Klingellautstärke eines eingehenden Anrufs einzustellen.

• Öffnen Sie das Menü mit .
• Drehen Sie die mittlere Taste nach links oder rechts um die Lautstärke einzustellen und verlassen Sie das Menü mit φ . Die Lautstärkeeinstellung wurde gespeichert.

4.3.3. Display

4. 3. 3. 1. Helligkeit

Verwenden Sie diesen Menüpunkt, um die Helligkeit der Displayhintergrundbeleuchtung einzustellen.

• Öffnen Sie das Menü mit .
• Wählen Sie "Tag" für den hellsten Hintergrund: Bestätigen Sie mit und verlassen Sie das Menü mit
• Wählen Sie "Nacht" für einen dunkleren Hintergrund: Bestätigen Sie mit und verlassen Sie das Menü mit

- Wählen Sie "Benutzerwahl" wenn Sie die Helligkeit regeln möchten:

- Öffnen Sie das Untermenü mit

– Drehen Sie die mittlere Taste nach links oder rechts um die geeignete Helligkeit zu wählen.

- Drücken Sie zum Bestätigen oder um die vorherige Einstellung der Helligkeit wieder herzustellen.

- Verlassen Sie das Menü mit

Die Benutzerwahl der Helligkeit hat 16 Einstellmöglichkeiten. Stufe 0 schaltet die Hintergrundbeleuchtung aus, Stufe 15 ist die hellstmögliche Einstellung.

4. 3. 3. 2. Kontrast

Verwenden Sie diesen Menüpunkt, um den Displaykontrast einzustellen.

• Öffnen Sie das Menü mit .
• Drehen Sie die mittlere Taste nach links oder rechts um den gewünschten Kontrast einzustellen.
• Drücken Sie zum Bestätigen oder um die vorherige Einstellung des Kontrasts wieder herzustellen.
  • Verlassen Sie das Menü mit
  Es gibt 16 verschieden Stufen für den Kontrast. Stufe 0 ist das Minimum, Stufe 15 das Maximum.

4. 3. 3. 3. Farbe

Verwenden Sie diesen Menüpunkt, um die Farbe der Hintergrundbeleuchtung des Displays einzustellen.

- Öffnen Sie das Menü mit .

- Wählen Sie eine der verfügbaren Farben:

1. Rot
2. Magenta
3. Orange
4. Gelb
5. Grün

6. Zyan

7. Blau

8. Weiß
9. Benutzerwahl

- Wählen Sie den Menüpunkt "Custom" (Benutzerwahl) um die Hintergrundfarbe allmählich anzupassen.

• Drehen Sie die mittlere Taste nach links oder rechts um die gewünschte Farbe zum Einstellen zu wählen: R, G oder B.
  • Aktivieren Sie mit
• Drehen Sie die mittlere Taste nach links oder rechts um die gewünschte Farbe anzupassen.
• Drücken Sie zum Bestätigen oder um die vorherige Einstellung der Farbe wieder herzustellen.

4. 3. 3. 4. Bildschirm drehen

Für umgekehrte Montage können Sie den Bildschirm drehen.

• Drücken Sie zum Öffnen des Menüs.
• Drücken Sie als Bestätigung.

4. 3. 3. 5. Beleuchtung aus

Wählen Sie diesen Menüpunkt um die Zeit, nach der sich die Hintergrundbeleuchtung abschaltet, einzustellen.

• Öffnen Sie das Menü mit .
• Drehen Sie die mittlere Taste nach links oder rechts um die Zeit einzustellen. Wenn Sie "Always on" (Immer an) wählen, wird die Hintergrundbeleuchtung gar nicht ausgeschaltet. Die Zeit kann in 10 Sekundenschritten eingestellt werden, die längste Zeiteinstellung beträgt 1 Min.
• Drücken Sie zum Bestätigen oder um die vorherige Einstellung wieder herzustellen und das Menü zu verlassen.

4. 3. 4. Sprache

• Öffnen Sie das Menü mit .
• Wählen Sie eine der verfügbaren Sprachen (Englisch, Russisch, Niederländisch ...).
• Drücken Sie zum Bestätigen oder um die vorherige Spracheinstellung wieder herzustellen.

4. 3. 5. Sicherheit

Mit diesem Menüpunkt können Sie den PIN-Code für das aktuelle Profil aktivieren oder deaktivieren.

• Öffnen Sie das Menü mit .
  • Das digitale Tastenfeld erscheint.
• Geben Sie den PIN-Code ein, indem Sie die mittlere Taste nach links oder rechts drehen und die Ziffern auswählen.
• Bestätigen Sie Ihre Auswahl mit . Die gewählten Ziffern erscheinen im oberen Teil des Displays.
• Löschen Sie falsche Ziffern mit
• Bestätigen Sie den PIN-Code mit .

Hinweis:

Wenn Sie den PIN-Code nicht eingeben möchten, sollten Sie keinen Code eingeben. Drücken Sie die -Taste und löschen Sie alle Ziffern um den Code zu deaktivieren. Bestätigen Sie mit .

4. 3. 6. Standard einstellen

In diesem Menüpunkt können Sie Blue Compact auf die werksseitigen Voreinstellungen zurücksetzen.

Parameter Wert
Helligkeit 15/15 (max)
Kontrast 8/15 (mittel)
Hintergrundfarbe Weiß
Sprache Englisch
Beleuchtung aus Immer an

• Öffnen Sie das Menü mit .
• Im Display erscheint "Set default?" (Stand. einstellen?). Drücken Sie zum Bestätigen oder zum Abbrechen.

4.3.7. Stummschaltung

Wählen Sie diesen Punkt, um den Ton Ihres Carkits (mit ISO Kabel oder Pro Music 100 Kabel) über die 2 vorderen Lautsprecher zu hören. Die hinteren Lautsprecher werden stummgeschaltet.

Wählen Sie diesen Punkt, um den Ton Ihres Carkits (mit ISO Kabel oder Pro Music 100 Kabel) über die 2 vorderen Lautsprecher zu hören. Auf den zwei hinteren Lautsprechern bleibt die Musik.

Wählen Sie diesen Punkt, um den Ton Ihres Carkits (mit ISO Kabel oder Pro Music 100 Kabel) auf den Lautsprechern des Carkits zu hören. Die Autolautsprecher werden nicht stummgeschaltet.

4. 4. Löschen

Mit diesem Menüpunkt können Sie unnötige Profile löschen. Sie können nur das aktive Profil löschen.

• Öffnen Sie das Menü mit .
• Selektieren Sie das unnötige Profil, das Sie aus der Liste löschen möchten, und drücken Sie 📄.
• Wenn dieses Profil mit einem PIN-Code gesichert ist, müssen Sie diesen eingeben.
• Geben Sie den PIN-Code ein und drücken Sie.
• Bestätigen Sie mit löschen Sie das Profil oder Annullieren Sie mit

Hinweis:

Wenn Sie den PIN-Code vergessen haben, können Sie den Master PIN-Code '8888' verwenden. Dieser Master-PIN-Code kann nur zum Löschen der Profile verwendet werden.

5. BLUETOOTH

5. 1. Connection (Anmeldung)

Verwenden Sie diesen Menüpunkt um Blue Compact und Ihr Telefon miteinander zu verbinden.

5.2. Disconnection (Abmelden)

Verwenden Sie diesen Menüpunkt um die Verbindung zwischen Blue Compact und Ihrem Telefon abzubrechen.

5.3. Pairing

Verwenden Sie diesen Menüpunkt um Blue Compact und Ihr Bluetooth®-Handy zu pairen.

6. SMS

Mit diesem Menüpunkt können Sie eingegangene SMS von Ihrem Telefonspeicher oder der SIM Karte kopieren (bis zu 20). Das erste Wort jeder Nachricht wird angezeigt. Beim Anklicken dieser Wörter, öffnen Sie die jeweilige Nachricht und Sie können mehr Details sehen.

Hinweis:

Diese Funktion wird von einigen Handys aufgrund ihrer besonderen Funktionalitäten nicht unterstützt.

SMS-ÜBERSICHTSLISTE

Um die SMS Liste im Stand-By-Modus aufzurufen drücken Sie 📷 und wählen Sie den Menüpunkt "SMS" ✉.
- Drücken Sie nochmals. Das SMS-Untermenü wird angezeigt.
- Wählen Sie die Quelle von der Sie die SMS lesen möchten: vom Telefon oder SIM-Kartenspeicher und drücken Sie
• Die Liste wird angezeigt.
- Wählen Sie eine SMS und drücken Sie zum Aufrufen.

• Drücken Sie um die Telefonnummer/den Namen des Absenders der SMS und das Datum und die Uhrzeit des Eingangs der Nachricht anzuzeigen.
• Drücken Sie um diese Telefonnummer zu wählen.
• Drücken Sie um den SMS-Anzeigemodus zu verlassen.

7. SOFTWAREVERSION

• Öffnen Sie das Menü mit . Die Nummer der Softwareversion erscheint im Display.
• Drücken Sie um das Menü zu verlassen.

8. SPRACHWAHL

Unterstützt Ihr Telefon die Sprachwahl und es liegen gespeicherte Namen vor, können Sie diese Funktion mit Blue Compact nutzen.

ANRUFE TÄTIGEN

1. STAND-BY-MODUS

Im Stand-By-Modus zeigt Ihr Display die aktuellen Parameter Ihres Telefons an:

• Signalstärke des Netzwerks an Ihrem derzeitigen Standort. Je höher die Anzeige, desto stärker ist der Empfang. Die Anzahl der Anzeigesegmente kann sich von Ihrem Telefon aufgrund der Bluetooth® Integration für diese Software leicht unterscheiden.
• Batteriefüllstandsanzeige. Je voller die Batterie desto mehr Anzeigesegmente. Das Symbol blinkt, wenn die Batterie fast leer ist. Ist das Telefon im Ladezustand, erscheint das Ladesymbol neben dem Batteriesymbol.
  • Der Bluetooth®Name des verbundenen Handys.
• Ist die Blußverbindung aktiviert, erscheint ein "Auto"-Symbol im Display.

Hinweis:

Einige Telefone können keine Angaben zu Batterie, Netzwerk oder Name verschicken.

2. SPRACHWAHL

Bevor Sie diese Funktion verwenden, stellen Sie sicher, dass Sie Sprachwahlnamen in Ihrem Telefon abgespeichert haben.

• Zum Aktivieren der Sprachwahl drücken Sie und wählen dann den Punkt "Sprachwahl" im Menü.
• Drücken Sie .
  • Die folgende Abbildung erscheint im Display.

• Nach dem Piep sprechen Sie den Sprachwahlnamen.
• Das Blue Compact aktiviert die entsprechende Rufnummer aus seinem Speicher und wählt diese.

3. WÄHLEN MIT DEM TELEFONBUCH

Sie können eine Rufnummer aus dem im Blue Compact gespeicherten Telefonbuch wählen.

- Drücken Sie in Stand-By-Modus um das Menü aufzurufen und wählen Sie den Punkt "Telefonbuch".

- Drücken Sie

• Die folgende Abbildung erscheint im Display.

• Drehen Sie die mittlere Taste nach links oder rechts um das Alphabet zu durchlaufen und wählen Sie den Anfangsbuchstaben des gewünschten Namens.
• Drücken Sie
  • Die folgende Abbildung erscheint im Display.

• Drehen Sie die mittlere Taste nach links oder rechts um die Telefonbuchliste zu durchblättern.
• Drücken Sie um weitere Informationen (Name und Rufnummer) zu diesem Eintrag angezeigt zu bekommen.
• Drücken Sie um zum Telefonbuch zurückzukehren.
• Drücken Sie zum Wählen.

Hinweis:

Die Zeile mit den Buchstaben enthält nur die Buchstaben, die mit den Einträgen im Telefonbuch übereinstimmen.

4. WÄHLEN MIT DEM LCD TASTENFELD

Sie können das LCD Tastenfeld verwenden, um eine Rufnummer zu wählen.

• Drücken Sie im Stand-By-Modus um das Menü aufzurufen und wählen Sie den Punkt "Tastenfeld" 128456.
• Drücken Sie
  • Das folgende Tastenfeld erscheint im Display:

• Drehen Sie die mittlere Taste nach links oder rechts um Ziffern auszuwählen.
• Drücken Sie um die Auswahl zu bestätigen. Die ausgewählten Ziffern erscheinen im oberen Teil des Displays.
• Um ein falsch eingegebene Ziffer zu löschen drücken Sie
• Drücken Sie um die Nummer zu wählen.

5. WAHLWIEDERHOLUNG

Die Wahlwiederholung wird über die Anrufliste getätigt. Mit dem Aufrufen der Liste der gewählten Anrufe können Sie die letzten, mit Blue Compact nach dem Einschalten gewählten Rufnummern noch einmal wählen.

- Drücken Sie im Stand-By-Modus zweimal.

- Im Display erscheinen drei Listen:

Sie können gewünschte Rufnummern aus jeder Liste auswählen:

• Gewählte Anrufe
• Eingegangenen Anrufe
- Nicht abgefragte/abgewiesene Anrufe

Hinweis:

Diese Listen werden nur angezeigt, wenn sie Nummern enthalten.

Die maximale Anzahl an Einträgen pro Liste beträgt 32. Ist eine Rufnummer auch im Telefonbuch vorhanden, wird der Name angezeigt.

• Drehen Sie die mittlere Taste nach links oder rechts um von einer Liste zur anderen zu springen.
• Öffnen Sie die gewünschte Liste mit .
• Drehen Sie die mittlere Taste nach links oder rechts um die Listen zu durchblättern.
• Drücken Sie um die Nummer zu wählen.
• Verlassen Sie das Menü mit .

6. WÄHREND EINES ANRUFS

Während eines Anrufs zeigt Ihnen das Display folgende Informationen:

1. Telefonnummer
2. Name
3. Anrufdauer
4. Symbole, die den Zweck der linken und rechten Taste anzeigen

• Während eines Anrufs können Sie die Lautstärke mit der mittleren Taste verändern (nach links oder rechts drehen).
• Zum Übergeben eines Anrufs von Blue Compact an das Telefon drücken Sie zweimal.
  • Das Übergeben eines Anrufs vom Telefon an Blue Compact erfolgt über den entsprechenden Menüpunkt im Telefonmenü.
• Wenn Sie das DTMF-Kommando wählen müssen, drücken Sie und selektieren den Menüpunkt "DTMF" 128. Öffnen Sie mit das Displaytastenfeld erscheint.
• Drehen Sie die mittlere Taste nach links oder rechts um die Ziffern auszuwählen.
• Bestätigen Sie Ihre Wahl mit . Die selektierten Ziffern erscheinen im oberen Teil des Displays.
• Eine falsch eingegebene Ziffer löschen Sie mit .
• Drücken Sie um das DTMF-Kommando zu senden.

Ein zweiter eingehender Anruf

- Im Display werden die Angaben des zweiten Anrufers angezeigt.

- Nehmen Sie den zweiten eingehenden Anruf mit an.

• Der erste Anruf ist in der Wartschleife.

- Beenden Sie den aktuellen Anruf mit .

- Wechseln Sie zwischen den Anrufern mit .

7. BEENDEN EINES ANRUFS

Drücken Sie um den Anruf zu beenden.

8. ANNEHMEN EINES ANRUFS

Wenn ein Anruf hereinkommt, erscheint die Rufnummer des Anrufers im Display. Sind der Name und diese Rufnummer im Telefonbuch von Blue Compact gespeichert erscheint auch der Name im Display.

Drücken Sie um den Anruf anzunehmen.

9. ABWEISEN EINES ANRUFS

Wenn Sie einen Anruf nicht abfragen möchten, drücken Sie

PROBLEMLÖSUNG

Problem	Grund	Behebung
Das Gerät funktioniert nicht. Die grüne LED am Stromadapter ist aus.	1. Der Zigarettenanzünder ist beschädigt.2. Kein Kontakt zwischen dem Stromadapter und der Zigarettenanzünderbuchse.3. 1,5 A Sicherung im Stromadapter ist durchgebrannt.4. Der Stromadapter ist beschädigt.	1. Überprüfen Sie, ob der Zigarettenanzünder normal funktioniert.2. Säubern Sie den Kontakt zwischen dem Zigarettenanzünder und dem Stromadapter.3. Tauschen Sie die Sicherung aus.4. Haben die Punkte 1-3 das Problem nicht beheben können, wenden Sie sich bitte an den Kundendienst.
Das Gerät funktioniert nicht. Es ist über den Adapter mit dem Autoradio verbunden. Das Autoradio funktioniert.	1. Kein Kontakt zwischen den Drähten.2. Die Drähte des Autoradios haben einen kleineren Durchmesser als notwendig (mit einem Querschnitt von weniger als 0,75 mm2 ).3. 1,5 A Sicherung im Stromadapter ist durchgebrannt.	1. Kontrollieren Sie den Kontakt an den Kontaktstellen.2. Verwenden Sie für die Verbindung Kontaktklemmen, die der Norm ihres Autos entsprechen oder eine andere geeignete Verbindungsart.3. Tauschen Sie die Sicherung aus.
Ein Anrufer kann Sie nicht hören. 1.	Das Mikrofon ist nicht angeschlossen.2. Das Mikrofonkabel ist beschädigt.	1. Überprüfen Sie die Verbindung vom Mikrofon und der Mikrofonbuchse an der Freisprecheinrichtung.2. Wenden Sie sich an den Kunden-dienst.
Das Gerät ist mit dem Autoradio verbunden, aber schaltet es bei einem Anruf nicht stumm.	Die Stummschaltfunktion des Autoradios muss über zusätzliche Einstellungen aktiviert werden.	Check your car radio user's manual and make th Lesen Sie die Gebrauchsanweisung Ihres Autoradios und nehmen Sie die notwendigen Einstellungen vor.
Das Display zeigt “Keine Antwort”.	Es gibt keine korrekte Verbindung zwischen Bildschirm und Lautsprecherbox.	Kontrollieren Sie die Kabel und Stecker zwischen Bildschirm und Lautsprecher.

TECHNISCHE DATEN

Autobatteriespannung

12,6 V (10,8–13,5)

mit geerdetem Minuspol.

Stromverbrauch

Im Gesprächsmodus - 0,8 A 8 (max.)

Im Stand-By-Modus - 50 mA

Sicherung

1,5 A

SYSTEMKABEL SC2

- Rot: +12B

• Schwarz: Erdung

• Blau: Zündung, ACC/IGN

- Braun: Stummschaltfunktion des Autoradios. Im Sprechmodus wechselt die Spannung von +12 V auf 0 V.

Der Markenname Bluetooth® sowie das Bluetooth®-Logo sind Eigentum von Bluetooth SIG, Inc. und jede Verwendung dieser Markenzeichen durch TE-Group NV erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Eigentümer.

PFLEGE UND TECHISCHE WARTUNG

Blue Compact ist ein Produkt mit anspruchsvollem Design und Handwerkskunst und muss sorgfältig behandelt werden. Die folgenden Vorschläge helfen Ihnen die Garantieauflagen zu erfüllen und sich noch viele Jahre an diesem Produkt zu erfreuen.

- Das Gerät und das komplette Zubehör dürfen nicht nass werden. Niederschläge, Feuchtigkeit und jede Art von Flüssigkeiten und Nässe können Mineralien enthalten, die die elektronischen Schaltkreise korrodieren lassen.

- Lagern Sie das Gerät nicht in einer heißen Umgebung. Hohe Temperaturen können die Lebensdauer elektronischer Produkte verkürzen, die Batterien beschädigen und bestimmte Kunststoffarten verformen oder schmelzen.

- Lagern Sie das Gerät nicht in einer kalten Umgebung. Wenn es sich aufwärmt (auf seine normale Temperatur) kann sich im Inneren Feuchtigkeit bilden, die die elektronischen Bausteine beschädigen kann.

- Versuchen Sie nicht das Gerät zu öffnen. Eine unprofessionelle Handhabung kann es beschädigen.

- Verwenden Sie keine scharfen Chemikalien, Reinigungsmittel und starke Lösungsmittel zum Säubern des Geräts.

SOMMARIO

NORME DI SICUREZZA....2

VERSIONI DISPONIBILI....2

CONTENUTO DI MR HANDSFREE BLUE COMPACT 2

DESCRIZIONE......3

INSTALLAZIONE....5

FUNZIONAMENTO 10

SYSTÉMOVÝ KABEL PRO MUSIC 100 (Volitelná)
