MANUALE UTENTE Genius Mr. Handsfree

Caro possessore di mr Handsfree Genius,

Congratulazioni per aver acquistato uno dei kit per l'auto più sofisticati e facili da usare! Questo modello vi garantisce una comunicazione vocale full duplex, di altissima qualità. Ora potrete goderVi le conversazioni telefoniche nella Vs. auto mobile senza nessun inconveniente.

DA COSA E' COMPOSTO IL MR HANDSFREE GENIUS?

1. Unità principale con microfono incorporato.
2. Led indicatori di conversazione in corso.
3. Pulsanti per disinserimento dell'unità principale dal supporto principale.
4. Supporto per il telefono cellulare.
5. Pulsanti per regolazione sostegni laterali del supporto.
6. Supporto dell'unità principale.
7. Presa microfono.
8. Adattatore per presa accendi-sigari.

8.1 Cavo a spirale.

8.2 Spina adattatore removibile.

1. Led indicatore dell'adattatore di alimentazione in funzione.
2. Piastra di fissaggio.
3. Viti lunghe (mm.15).
4. Microfono.
5. Pulsante per sensibilità microfono.
6. Clip passa-cavo per montaggio cavo microfono.
7. Adattatore per collegamento all'alimentazione dell'auto e al cavo Mute dell'autoradio (CRM).
8. Clip per collegamento cavi.
9. Connettore per collegamento tra telefono cellulare ed unità principale (non
   Incluso).
10. Cacciavite.

INSTALLAZIONE

MONTAGGIO DEL MR HANDSFREE GENIUS

• Scegliete il punto dove volete installare l'unità principale del Genius. Il punto dove verrà fissato il Genius deve essere facilmente accessibile, ben visibile, per poter leggere il display del vostro telefono cellulare e non deve essere pericoloso in caso di incidenti e non deve ostacolare il funzionamento dell'airbag. In nessun caso l'apparecchio dovrà disturbare o ostacolare il guidatore dell'automobile.
• Il montaggio dell'unità principale del Genius (che è anche il supporto del telefono), deve essere effettuato utilizzando una staffa di montaggio. L'unità principale del Genius deve poter essere rimossa dal supporto principale. Questo supporto è già avvitato alla staffa universale di montaggio.

Italiano 2

INSTALLAZIONE

Montaggio del supporto principale del Genius Boleta montare l'unità principale in due modi:
A. Potete montare la staffa di montaggio universale, usando le viti in dotazione o:
B. • Rimuovate la staffa universale di montaggio dal supporto principale, svitando le sei viti. • Avvitate il supporto principale al cruscotto o ad una staffa apposita mente disegnata per il cruscotto della vostra automobile.

Come fissare il portatore universale?

In quasi tutte le automobili il portatore universale viene posizionato a destra del cambio. Bisogna assicurarsi che il portatore non blocchi gli airbag!

1. Cercare un punto nella vostra automobile (vicino al cambio) dove il portatore può essere installato e facilmente usalo.
2. Assicurarsi che il punto dove si vuole installare il mr Handsfree Genius, sia libero di polvere e di sporco. Eliminare la protezione del nastro adesivo sul portatore.
3. Posizionare la parte superiore del portatore, con il nastro adesivo, sopra il bordo della console del cambio. Posizionare la parte inferiore del portatore, con l'angolo, sotto il bordo della console del cambio.
4. Premere le due parti del portatore l'una contro l'altra finché la parte superiore si trova in posizione orizzontale. Inserire la vite nel foro predisposto. Avvitare la vite. Posizionare il coperchio in dotazione sul dato.
5. A questo punto il portatore universale è stato installato con successo.

Italiano 3

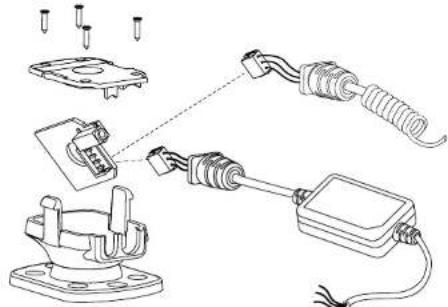

Collegamento dei cavi ellettrici per alimentazione e funzione mute

A. Quando volete usare la spina accendisigari con il cavo a spirale, dovete inserire questa spina nella presa accendisigari della vostra auto.

B. Potete anche cambiare il cavo a spirale della spina accendisigari, con il cavo dritto. In questo modo potrete nascondere i cavi molto facilmente ed utilizzare la funzione mute della vs. autoradio. Questa funzione mute deve essere conforme allo standard.

• Svitate le 4 viti sul supporto principale.
- Estraete il cavo a spirale ed inserite quello dritto nella presa.

• Avvitate la placca dietro al supporto principale.
• Collegiate i fill del cavo con la radio usando i connettori - cavo in dolazione.

Nota: Vi raccomandiamo di collegare il filo + alla fonte continua di corrente. Questo farà si che il Genius funzioni anche a motore spento. Per evitare che la vostra batteria si scarichi, Vi raccomandiamo di togliere il vastre telofera nell'altre dal supporte quando l'organia l'automobile

- I fili per il collegamento hanno colori diversi. Trovate la lista nella tabella 1 ed ogni filo deve essere connesso al corrispondente componente elencaio nella colonna B.

Tabella 1.

A	B
Filo rosso II voltaggio + dell'alimentazione della macchina
Filo nero II collegamento GND negativo
Filo marrone U sato per la funzione mute dell'autoradio (CRM) ed è connesso all'autoradio.

Attenzione: Collegare solo ad un sistema elettrico con messa a terra e ad un sistema di alimentazione a 12 Volts.

Italiano

4

- Per un ottima prestazione, il microfono dovrebbe essere localizzato almeno a 75 cm. dall'unità principale del Genius e a 40-50 cm. dal guidatore. Assicuratevi che i fori del microfono siano diretti verso il guidatore e non verso l'unità di supporto Genius.

• Fissate il microfono nella posizione scelta usando il velcro.
• Usate le clip passacavo in dotazione, per guidare il cavo del microfono.
• Inserite la spina del microfono nella presa del supporto principale del Genius.
• Il tasto del microfono si trova in posizione OUT (posizione non premuta). Solo per alcuni telefoni è necessario premere il bottone in posizione ON.

POSIZIONAMENTO DEL SUPPORTO DEL TELEFONO

• Svitate leggermente la vite grande nel centro del supporto principale, per renderne possibile il movimento.
• Regolate il supporto nella posizione desiderata.
  • Riavvitate la vite grande per fissare il supporto nella posizione scelta.
  Attenzione: Non muovete il supporto dell'unità principale senza avere svitato la vite grande. Questo potrebbe danneggiare la gomma di fissaggio interna.

COLLEGARE UN CONNETTORE ALL'UNITÀ PRINCIPALE DEL GENIUS

• Togliete l'unità principale del Genius dal supporto del Genius.
• Collegiate il connettore del Genius all'unità principale del Genius.
• Riposizionate l'unità principale del Genius sul supporto.

Italiano

5

COME UTILIZZARE IL SUPPORTO UNIVERSALE ?

• Rilasciate i sostegni laterali dell'unità principale Genius premendo il pulsante tra i sostegni stessi.
• Mettete il telefono tra i sostegni.
• Chiudete i sostegni in modo tale che possano tenere formo il telefono e che non lo facciano cadere.
• Per estrarre il cellulare dal supporto non dovrete rilasciare i sostegni, ma dovrete far scivolare il cellulare verso l'alto.
• Per inserire il telefono, fatelo scivolare dalla parte superiore tra i sostegni.
• Dovrete solo regolare la distanza dei sostegni in base alla misura del vostro telefono.

COLLEGARE IL TELEFONO AL CAVO DEL CONNETTORE

• Attivate l'alimentazione del Genius accendendo il motore della Vostra auto e connettendo la spina accendisigari (se applicabile).
• Collegare il connettore del Genius al telefono cellulare dopo che l'alimentazione è stata attivata.
• La funzione di carica è ora attivata (se applicabile).

Importante:

Durante l'installazione assicuratevi sempre che il cavo di alimentazione sia inserito nella presa accendi-sigari e che la corrente sia presente prima di connettere il vostro telefono cellulare. Il collegamento del vostro telefono cellulare dovrà SEMPRE essere l'ULTIMO passo dell'installazione completa del Genius.

COME USARE IL SISTEMA ANTI-FURTO

L'unità principale del Genius può essere staccata dal supporto. Quando i due tasti vengono premuti insieme, l'unità principale può essere estratta dal supporto. In questo modo, tutte le parti elettroniche possono essere asportate e quindi evitare che vengano rubate.

IMPORTANTE!

• Leggete sempre attentamente il capitolo "RISOLUZIONE DEI PROBLEMI"
• Il connettore mr Handsfree “speciale edizione” per telefoni cellulari può essere richiesto via mail o direttamente al vostro fornitore locale.
• Grazie al connettore mr Handsfree "speciale edizione" che può essere ordinato separatamente per ogni modello di telefono cellulare (Nokia, Ericsson ecc.), il vostro mr Handsfree Genius, è adatto ad ogni tipo di telefono.

• Inserite il cavo di alimentazione del vostro mr Handsfree nella presa accendisigari per accenderlo.
  • L'indicatore Led della spina accendisigari, si illumina.
• Per spegnerlo, dovete semplicemente estrarre la spina di alimentazione dall'accendi sigari.

Quando il cavo incorporato viene collegato all'alimentazione continua, il Genius rimane sempre acceso.

Italiano 6

COME RISPONDERE AD UNA CHIAMATA?

• Rispondete alle chiamate in entrata come fate normalmente col vostro telefono cellulare. Per la maggior parte dei telefoni è possibile abilitare la funzione "risposta automatica". In questo caso il telefono risponderà automaticamente.
• Potete immediatamente iniziare una conversazione, parlando al microfono.
• Adattate il volume d'ascolto tramite la relativa funzione sul vostro telefono cellulare.

COME EFFETTUARE UNA CHIAMATA?

• Componete il numero telefonico sulla tastiera del vostro telefono come fate di solito.
• Potete iniziare la vostra conversazione immediatamente dopo essere stati connessi, parlando al microfono.

COME TERMINARE UNA CHIAMATA?

Al termine della conversazione riattaccate il telefono come fate di solito.

COME USARE LA COMPOSIZIONE VOCALE?

Se il vostro telefono supporta la funzione della composizione vocale, potete pronunciare il nome della persona da chiamare dopo aver attivato tale funzione.

RISOLUZIONE DEI PROBLEMI

Problema Causà	Soluzione
L'apparecchio non ricarica, non si sente la persona che chiama, l'altra persona non vi sente e la funzione "Muto" non funzi- ona.	C'è un cattivo collega- mento fra l'unità princi- pale e il portatore.	Bisogna allontanare l'unità principale dal portatore e ricollegarlo. Quando il collegamento è eseguito in modo corretto, si sente un "clic".
Qualche volta c'è un suono ad alta frequenza sulla vostra autoradio.	E' possibile che la vostra autoradio non possiede la protezione sufficiente contro le distorsioni di radiofrequenza.	Posizionare il mr Handsfree Genius ad un minimo di 20 cm dall'autoradio.

Italiano

7

Problema Causa Soluzione
Mr Handsfree non funziona. Il Led verde dell'adattatore accendisigari è sponto.	Il jack della presa accendisigari è danneggiato.Non c'è contatto tra l'adattatore di alimentazione ed il jack dell'accendisigari.Il fusibile 1.5A dell'adattatore di alimentazione è bruciato.L'adattatore di alimentazione è danneggiato.	Controllate chel'acccndisigari funzioni correttamente.Pulite il contatto del jack dell'accendisigari e dell'adattatore di alimentazione.Rimuovoto il fusibile.Svitate il dado dall'adattatore di alimentazione, aprire l'alloggiamento ed estraete il fusibile (illustrazione p.9).Inserire il nuovo fusibile 1.5A.Assemble l'adattatore di alimentazione.Se i passi 1-3 non vi aiutano, rivolgetevi ad un centro assistenza.
Mr. Handsfree non funziona. É collegato all'autoradio tramite un adattatore addizionale. L'autoradio funziona.	Non c'è contatto tra i fili.Il fili dell'autoradio hanno un diametro inferiore al necessario (con una sezione inferiore a 0,75mm2).Il fusibile 1.5A dell'adattatore addizionale è bruciato.	Controllate i contatti nei punti di collegamento.Usate per il collegamento delle clip contatto che corrispondano allo standard della vostra auto o un altro tipo di collegamento.Sostituite il fusibile.
Non vi sentono bene.	Il microfono è scollegato.Il cavo del microfono è danneggialo.	Controllate il collegamento del microfono od il jack dal microfono dell'unità di montaggio.Rivolgelevi ad un centro assistenza.
Il vostro telefono è collegato al mr Handsfree, ma non funziona.	I contatti del telefono o del connettore sono sporchi.	Pulite i contatti del telefono e del connettore.
Il mr Handsfree Genius è collegato all'autoradio, ma non si attiva la funzione mute durante una chiamata.	La funzione mute dell'autoradio ha bisogno di ulteriori settaggi per essere attivata.	Controllate il manuale d'uso della vostra autoradio ed effettuate gli opportuni settaggi.

Italiano

B

Vi preghiamo voler prender nota dei seguenti consigli di manutenzione, per
mantenere il vostro apparecchio sempre in perfette condizioni:
• Non esponete l'apparecchio all'umidità.
- Estraete sempre il cavo di alimentazione, quando l'apparecchio non è in

USD.

Mr. Handsfree vi augura un sicuro buon vlaggio!

Italiano 9
