Produkttyp	Kreissäge
Marke	Güde
Modell	GAK 1000 B
Nennleistung	1000 W
Versorgungsspannung	230 V ~ 50 Hz
Sägeblattdurchmesser	185 mm
Maximale Schnitttiefe (90°)	64 mm
Maximale Schnitttiefe (45°)	45 mm
Leerlaufdrehzahl	4500 U/min
Gewicht	4,5 kg
Stromversorgung	Netzbetrieb (Netzkabel)
Hauptfunktionen	Gerade Schnitte, Gehrungsschnitte von 0° bis 45°
Sicherheit	Sägeblattschutz, Sicherheitsschalter
Pflege und Reinigung	Lüftungsschlitze regelmäßig reinigen, Sägeblatt ölen
Ersatzteile und Reparierbarkeit	Ersatzsägeblatt, Kohlebürsten
Allgemeine Informationen	Wird mit Parallelanschlag und Sägeblattschraubenschlüssel geliefert

Häufig gestellte Fragen - GAK 1000 B GUDE

Wie wechselt man das Sägeblatt der Kreissäge GAK 1000 B ?

Zuerst das Gerät vom Netz trennen. Mit dem mitgelieferten Schlüssel die Arretierschraube lösen. Das Sägeblatt unter Beachtung der angegebenen Drehrichtung ersetzen. Die Schraube fest anziehen. Schutzhandschuhe tragen.

Welche maximale Schnitttiefe ist erreichbar?

Die maximale Schnitttiefe bei 90° beträgt 64 mm und bei 45° 45 mm. Stellen Sie die Tiefe vor dem Schnitt mit dem Einstellhebel ein.

Wie stellt man den Schnittwinkel ein?

Lösen Sie den Feststellhebel des Winkelanschlags. Neigen Sie die Grundplatte auf den gewünschten Winkel (0° bis 45°). Ziehen Sie den Hebel wieder fest. Überprüfen Sie den Winkel mit einem Winkelmesser.

Welche Sicherheitsvorkehrungen sind unbedingt zu beachten?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Halten Sie den Arbeitsbereich sauber. Stellen Sie sicher, dass der Sägeblattschutz einwandfrei funktioniert. Die Säge niemals forcieren.

Wie pflegt man die Säge, um ihre Lebensdauer zu verlängern?

Reinigen Sie die Lüftungsschlitze nach jedem Gebrauch. Ölen Sie das Sägeblatt und die beweglichen Teile leicht. Überprüfen Sie regelmäßig die Kohlebürsten und ersetzen Sie sie bei Verschleiß. Lagern Sie die Säge an einem trockenen Ort.

Die Säge startet nicht, was tun?

Überprüfen Sie die Steckdose und das Netzkabel. Stellen Sie sicher, dass der Sicherheitsschalter gedrückt ist. Wenn das Problem weiterhin besteht, könnten die Kohlebürsten abgenutzt sein und müssen ausgetauscht werden.

Kann die Säge mit einem Staubsauger verwendet werden?

Ja, die Säge verfügt über einen Adapter für den Anschluss eines Staubsaugers. Schließen Sie einen geeigneten Staubsauger an, um die Staubbelastung zu reduzieren. Verwenden Sie eine Staubmaske.

Wie verwendet man den Parallelanschlag?

Setzen Sie den Parallelanschlag in die dafür vorgesehenen Schlitze an der Grundplatte ein. Arretieren Sie ihn im gewünschten Abstand. Ziehen Sie die Rändelschrauben fest. Führen Sie einen Probeschnitt an einem Holzrest durch, um die Ausrichtung zu überprüfen.

Welche Maße hat die Grundplatte?

Die Grundplatte misst ca. 240 x 160 mm. Sie sorgt für eine gute Stabilität beim Schneiden. Überprüfen Sie die Ebenheit vor dem Einsatz.

Wo finde ich Ersatzteile?

Sie können Ersatzteile auf der offiziellen Website von Güde oder bei autorisierten Händlern bestellen. Die Referenzen sind in der Bedienungsanleitung angegeben. Bewahren Sie stets die Modellnummer auf.

BEDIENUNGSANLEITUNG GAK 1000 B GUDE

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG | SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG \_\_\_\_ 20

English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS | MAINTENANCE | GUARANTEE 27

Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION | CONSIGNES DE SÉCURITÉ | ENTRETIEN | GARANTIE \_\_\_\_ 34

D Sägekette schärfen

Motorastkettensäge GAK 1000 B
	Artikel-Nr. 95156
	Hubraum 30 cm	3
	Motorleistung 1 kW/1,36 PS
	Motordrehzahl 7500-9000 min	-1
	Kraftstoff gemisch 1:40
	Tankinhalt 0,5 l
	Kettenöltank 0,15 l
	Gewicht (Netto) ohne Kette, Schwert, leerer Tank 7,2 kg
	Sägekette Typ Oregon
	Kettenteilung 3/8"
	Treibgliedstärke	1,3 mm
	Anzahl Treibglieder	33
	Sägeschwert Typ Oregon
	Schwertlänge	240 mm
	Nut/Schwert	1,3 mm
Geräuschangaben
	Schalldruckpegel LpA1)	102 dB (A)
	Gemessener Schallleistungspegel LWA1)	109,1 dB (A)
	Garantierter Schallleistungspegel LWA2)	112 dB (A)
	Gemessen nach 1) EN ISO 11680-1; 2) 2000/14/EG; Unsicherheit K = 3 dB (A)
	Gehörschutz tragen!
Vibrationsangaben
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN ISO 11680-1
	Schwingungsemissionswert ah 13,25 m/s	2
	Unsicherheit K = 1,5 m/s 2

WARNUNG Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert unterscheiden.

Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden.

Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz der Bedienperson vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsgemäße Einweisung mit dem Gerät arbeiten.

Benutzen Sie das Gerät erst nachdem Sie die Betriebsanleitung aufmerksam gelesen und verstanden haben.

Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst.

Gerätebeschreibung

Motoreinheit

Softgriff

Tragegurt

Tragegriff

Schaftrohr

Schneidausrüstung

Bestimmungsgemäße Verwendung

Die Motorastkettensäge ist ausschließlich zum Beschneiden von Bäumen und zur Gehölzpflege vom Boden aus konzipiert - im privaten Haus- und Hobbygarten.

Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Es sind jeweils die im Einsatzland gültigen Vorschriften zu beachten.

Benutzen Sie das Gerät nur im Außenbech und niemals in geschlossenen oder leicht belüfteten Räumen.

Anforderungen an den Bediener

Das Gerät darf nur von Personen bedient und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind.

Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsgemäße Einweisung mit dem Gerät arbeiten.

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Betriebsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation: für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 18. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Betriebsanleitung. Eine spezielle Schulung ist nicht notwendig.

Restrisiken

Verletzungsgefahr!

Kontakt mit der Sägekette kann zu tödlichen Schnittverletzungen führen.

Niemals mit den Händen in die laufende Sägekette greifen.

Halten Sie immer Hände und Füße von der Schneideinrichtung entfernt vor allem, wenn Sie den Motor einschalten.

Rückschlaggefahr!

Rückschlag kann zu tödlichen Schnittverletzungen führen.

Verbrennungsgefahr!

Einige Maschinenteile werden beim Betrieb sehr heiß. Das Berühren heißer Maschinenteile kann zu Verbrennungen führen.

Gerät nach dem Betrieb erst abkühlen lassen.

Vergiftungsgefahr!

Abgase, Kraftstoffe und Schmierstoffe sind giftig. Das Einatmen von Abgasen kann tödlich sein! Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxydgase sammeln können.

Explosionsgefahr / Feuergefahr!

Benzin und Benzindämpfe sind leicht entzündlich bzw. explosiv.

Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Betreiben Sie das Gerät nicht in Umgebung von leicht entflammbaren Materialien.

Auch bei richtiger Verwendung und Einhaltung aller Sicherheitsbestimmungen, können noch Restrisiken bestehen.

• Schnittverletzungen
  • Gehörschädigungen
  Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen!

- Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewertet wird.

Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen Weißfänger-Krankheit oder Karpaltunnelsyndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel gründlich zu überwachen. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen. Um das Risiko der „Weißfängerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und machen in regelmäßigen Abständen Pausen.

Trotz dem Beachten der Betriebsanleitung können auch nicht off ensichtliche Restrisiken bestehen.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifi zierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griff bereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Symbole

Warnung/Achtung!

Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

Schutzbrille tragen!

Gehörschutz tragen!

Schutzhelm tragen!

Sicherheitsschuhe mit Schnittschutz, griffi ger Sohle und Stahlkappe tragen!

Schutzkleidung mit Schnittschutzeinlage tragen!

Schutzhandschuhe tragen!

Langsam

Schnell

Kraft anwenden

Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen.

Elektrische Gefahr, halten Sie mindestens 10 m Abstand von Oberleitungen.

Warnung vor Schnittverletzungen

Warnung vor gefährlichem Rückschlag

Abstand von Personen! Achten Sie darauf, dass sich keine Personen im Gefahrenbereich aufhalten.

Warnung vor herabfallenden Teilen

Warnung vor wegschleudernden Teilen

Warnung vor heißen Oberfl ächen! Verbrennungsgefahr!

Warnung vor gefährlicher elektrischer Spannung

Warnung vor feuergefährlichen Stoff en

VORSICHT! Explosionsgefahr

Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.

Rauchen und offenes Feuer verboten.

Vor allen Arbeiten am Gerät Motor ausschalten.

Motor nur im ausgeschalteten Zustand betanken.

Sägekettenumlaufrichtung

CE Konformitätszeichen

Vor Nässe schützen

Packungsorientierung oben

Sicherheitshinweise für Motorast-kettensäge

Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Geräts fern. Der Mindest-Sicherheitsabstand beträgt 10 m.

Mangelhafte Beleuchtung/ Lichtverhältnisse stellen ein hohes Sicherheitsrisiko dar. Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtverhältnisse.

Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

Halten Sie beim Arbeiten das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest.

Tragen Sie Schutzbrille- und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, eine Schutzbrille und Gehörschutz!

Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen, da diese von sich bewegenden Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.

Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer auf einem Baum besteht Verletzungsgefahr.

Achtung beim Rückwärtsgehen, Stolpergefahr!

Entfernen Sie abgeschnittene Zweige/Äste sofort aus dem Arbeitsbereich um Verletzungen zu verhindern.

Gehen Sie sofort zur Seite und halten Sie einen ausreichenden Abstand von dem fallenden Holz, sobald ein geschnittener Ast anfängt abzubrechen und auf den Boden fällt, kann dieser nochmals hochschleudern und zu Verletzungen führen.

Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

Achten Sie beim Transport darauf, dass kein Kraftstoff oder Öl auslaufen kann.

Schalten Sie bei Blockierung das Gerät sofort aus und entfernen dann den Gegenstand.

Der Ein-/ Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden.

Lagern Sie das Gerät an einem trockenen Ort.

Überprüfen Sie vor jeder Inbetriebnahme sämtliche Schraub- und Steckverbindungen sowie Schutzeinrichtungen auf Festigkeit und richtigen Sitz und ob alle Beweglichen Teile leichtgängig sind.
Es ist strengstens untersagt, die an der Maschine befi ndlichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen.
Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.

⚠️ Explosionsgefahr / Feuergefahr! Kraftstoff ist leicht entfl ammbar.

Rauchen und offenes Feuer verboten.

Lagern Sie keinen Kraftstoff in der Nähe der Maschine. Bewahren Sie Kraftstoff nur in dafür zugelassenen Behältern auf.

Maschine nur im Freien und nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken.

Motor nur im ausgeschalteten Zustand betanken.

Tanken Sie vor dem Starten der Maschine. Während der Motor läuft oder noch heiß ist, darf nicht nachgetankt werden oder der Tankdeckel geöff net werden.

Lassen Sie die Maschine nach dem Gebrauch mindestens 10 Minuten lang abkühlen, bevor Sie Kraftstoff nachfüllen.

Achten Sie darauf, dass kein Kraftstoff verschüttet wird. Falls Kraftstoff übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstoff dämpfe verfl üchtigt haben.

Alle Deckel wieder fest auf Kraftstoff tanks und Kraftstoff behältern anbringen.

Kraftstoff tank ausschließlich im Freien entleeren.

Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit off enem Feuer oder Funken in Berührung kommen können.

Kraftstoff gemisch

Achtung! Unbedingt auf das richtige Mischungsverhältnis beim Kraftstoff achten.

Achtung! Keinen altes Kraftstoff gemisch verwenden, da sich dieses mit der Zeit entmischt und keine Schmierung des Motors mehr gewährleistet ist.

Das Gemisch nicht über einen längeren Zeitraum, Wochen oder Monate im Tank belassen, da auch hier die Gefahr besteht dass sich dieses entmischt.

Verwenden Sie grundsätzlich hochwertiges 2-Takt Öl um Schäden am Verbrennungsmotor zu vermeiden.

Schäden die durch Nichtbeachtung einer der oben aufgeführten Punkte entstanden sind, fallen nicht unter die Gewährleistung! Das Gleiche gilt für Schäden, die aus einer Überlastung des Gerätes resultieren!

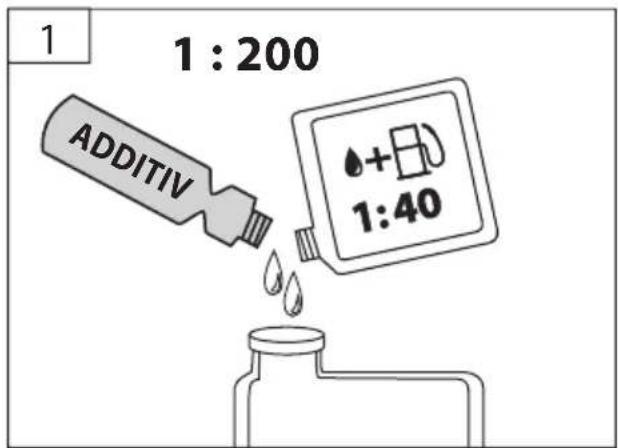

Wir empfehlen die Verwendung eines Kraftstoff - Additivs. TippArt.-Nr. 95307 → 18

Wartung

Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Warten Sie, bis alle rotierenden Teile zum Stillstand

gekommen sind und sich das Gerät abgekühlt hat.

Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifi ziertem Fachpersonal durchführen lassen.

⚠️ Nur Originalzubehör und Originalersatzteile verwenden.

Maschine, insbesondere Lüftungsschlitze, stets sauber halten. Gerätekörper niemals mit Wasser abspritzen!

Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichen oder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen.

Reinigen Sie nach jeder Benutzung die Sägekette und das Schwert sorgfältig. Reiben Sie ihn mit einem öligen Lappen ab oder sprühen Sie ihn mit einem Metallpfl egespray ein.

Stumpfe, verbogene oder beschädigte Ketten und Schwerter müssen ausgewechselt werden.

Nur ein regelmäßig gewartetes und gut gepfl egtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pfl egemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Bei Bedarf fi nden Sie die Ersatzteilliste im Internet unter www.guede.com.

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind.

Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoff e und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein.

Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer:

Artikelnummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Inspektions- und Wartungsplan

Allgemein Gesamte Säge	KunststoffgehäuseSägeketteSägeschieneKettenradKupplung	Regelmäßig äußerlich reinigen.Regelmäßig in der Fachwerkstatt überprüfen lassen.Auf Brüche und Risse überprüfen.Regelmäßig nachschärfen lassen.Regelmäßig reinigen.Regelmäßige Funktionsprüfung.Regelmäßige Funktionsprüfung. (Kette darf sich im Leerlauf nicht bewegen).
Vor jeder Inbetriebnahme	SägeketteSägechieneKettenschmierungAuslaufbremseEIN/AUS-SchalterÖltankverschluss	Auf Beschädigungen und Schärfe überprüfen.Kettenspannung kontrollieren.Funktionsprüfung.Funktionsprüfung.Funktionsprüfung.Auf Dichtigkeit überprüfen.Bei Beschädigungen in Fachwerkstatt reparieren lassen.
Nach jeder Außerbetriebnahme	SägechieneSchienenaunnahme	Öleintrittsbohrung reinigen.Reinigen, insbesondere die Ölführungsnut.
Aufbewahrung Kettenöltank	Sägekette / SägechieneGesamte Säge	Entleeren.Demontieren, reinigen und leicht einölen. Führungsnut der Sägechiene reinigen.Gereinigte und gewartete Säge sicher in einem trockenem Raum - außerhalb der Reichweite von Kindern - lagern.

Fehlerbehebung

Störung	Ursache	Abhilfe
Der Motor startet nicht	Tank leer/Kraftstoffmangel	Kraftstoff nachfüllen → 10
	Choke nicht betätigt	Choke betätigen → 12
	schlechter Kraftstoff, Lagerung ohne Entleerung des Benzintanks, falsche Benzinsorte	Kraftstofftank und Vergaser entleeren. Frisches Benzin einfüllen.
	Zündkerze verschmutzt, (Kohlerückstande auf den Elektroden), Elektrodenabstand zu groß.	Kerze reinigen, Wärmewert der Kerze kontrollieren evtl. Zündkerze erneuern, 0,6-0,8 mm einstellen → 17
	Die Zündkerze ist nass vom Benzin (abgesoffener Motor).	Zündkerze trocknen und erneut einsetzen. → 17
Der Motor gibt keine Höchstleitung	Zündkerze verschmutzt, (Kohlerückstande auf den Elektroden), Elektrodenabstand zu groß.	Kerze reinigen, Wärmewert der Kerze kontrollieren evtl. Zündkerze erneuern, 0,6-0,8 mm einstellen → 17
	Luftfilter verschmutzt Luftfilter reinigen oder austauschen → 16
	Falsches Kraftstoffgemisch (zuviel Öl)	Kraftstoff nachfüllen → 10

Technical Data

Power chain pruning saw GAK 1000 B
	Art. No 95156
	Contents 30 cm	3
	Motor output 1 kW/1,36 PS
	Engine speed 7500-9000 min	-1
	Fuel mix 1:40
	tank capacity 0,5 l
	Kettenöltank 0,15 l
	Weight (net) without bar, chain and empty tank 7,2 kg
	Saw chain Typ Oregon
	Segment 3/8"
	Guiding footing thickness 1,3 mm
	Number of guiding footings 33
	Saw bar Typ Oregon
	Bar length	240 mm
	Groove/sword	1,3 mm
Noise details
	Sound pressure level LpA1)	102 dB (A)
	Measured sound power level LWA1)	109,1 dB (A)
	Guaranteed sound power level LWA2)	112 dB (A)
	Measured according to 1) EN ISO 11680-1; 2) 2000/14/EG; Uncertainty K = 3 dB (A)
	Wear ear protectors!
Vibration details
Total vibration values (triaxial vector sum) Determined properly EN ISO 11680-1
	Vibration emission value ah	13,25 m/s 2
	Uncertainty K = 1,5 m/s 2

SavjetArt.-Nr. 95307 → 18

Održavanje

SavjetArt.-Nr. 95307→18

Održavanje

Original – EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Einschlägige EG-Richtlinien

Appropriate EU Directives | Directives de la CE applicables | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetékes EU előírások | Primjenjive smjernice EU | Uporabne smernice EU | Directivele UE aferente | Съответни наредби на EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ilgili AB yönetmelikleri

Konformitätsbewertungsverfahren

Method of compliance assessment | Mode d'examen de la conformité | Modo di valutazione della conformità | Conformiteitsbeoordelingsprocedure | Způsob posouzení shody | Spôsob posúdenia zhody | Az azonosság megitélésének a módja | Način presoje istovetnosti | Način ocjenjivanja sukladnosti | Начин на обсъждане на сходство | Modul de evaluare a conformității | Način ocjenjivanja usklađenosti | Uygunluk değerlendirme usulü | Metoda oceny zgodności Annex V

Wolpertshausen, 13.01.2015

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Použité harmonizované normy | Použité harmonizované normy | Gebruikte harmoniserende normen | Applicate norme armonizzate | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Uporabljeni usklajeni standardi | Norme armonizate folosite | Използвани хармонизирани норми | Primijenjeni harmonizirani standardi | Wykorzystane zharmonizowane normy | Kullanılan uyum normları

EN ISO 11680-1:2011

ZEK 01.4-08

EN ISO 14982:2009

Garantierter Schallleistungspegel

Guaranteed sound power level | Niveau de puissance acoustique garanti | Livello di potenza sonora garantito | Gegarandeerd geluidsdrukniveau | Zaručená hladina akustického výkonu | Garantovaná hladina akustického výkonu | Garantált akusztikus teljesítményszint | Zajamčena ravan akustične zmogljivosti | Garantirana razina akustičke snage | Гарантирано ниво на звукова мощност | Nivelul garantat al puterii sunetului | Garantovani nivo akustične snage | Garanti edilen gürültü emisyonu seviyesi | Gwarantowany poziom mocy akustycznej

L_WA 112 dB (A)

Gemessener Schallleistungspegel

Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu | Mért akusztikus teljesítményszint | Zajamčena ravan akustične zmogljivosti | lzmjerena razina akustičke snage | Измерено ниво на звукова мощност | Nivel măsurat al puterii sunetului | Izmereni nivo akustične snage | Ölçülen gürültü emisyonu seviyesi | Zmierzony poziom mocy akustycznej

L_WA 109.1 dB (A)

Helmut Arnold

Geschäftsführer | Managing Director | Gérant | Amministratore delegato | Bedrijfsleider | Jednatel | Konatel' | Ügyvezető igazgató | Direktro | Direktor | Управител | Administrator | Direktor | Sirket temsilcisi | Durektor

Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Bürkle

GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical file | Autorisé à compiler la documentation technique. | Autorizzato alla preparazione della documentazione tecnica | Gemachtigd voor samenstelling van de technische documenten +| Zplnomocněn k sestavování technických podkladů. | Splnomocnený zostaviť technické podklady. | Můszaki dokumentáció összeállitásra felhatalmazva | Pooblaščen za izdelavo spisov tehnične dokumentacije. | Ovlašten za formiranje tehničke dokumentacije. | Упълномощен за съставяне на техническата документация | Īlputernicit să elaboreze documentația tehnică. | Ovlašten za formiranje tehničke dokumentacije. | Teknik evrakları hazırlamakla görevlendirilmiştir. | Upełnomocniony do zestawienia danych technicznych

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: [phone]

Fax.: [phone]

eMail: [e-mail]
