Produkttyp	Laser-Entfernungsmesser
Marke	TFA
Modell	31.3301.01
Messbereich	50 Meter
Messgenauigkeit	±2 mm
Maßeinheiten	Meter (m), Fuß (ft), Zoll (in)
Hauptfunktionen	Distanz-, Flächen-, Volumenmessung, Pythagoras (2 Punkte)
Lasertyp	Laser Klasse 2, 635 nm, <1 mW
Display	LCD-Display mit Hintergrundbeleuchtung
Stromversorgung	2 AAA-Batterien (1,5 V)
Betriebsdauer	Etwa 5.000 Messungen
Abmessungen (L × B × H)	100 × 60 × 30 mm
Gewicht (mit Batterien)	150 g
Gehäusematerial	ABS-Kunststoff mit Gummiüberzug
Schutzart	IP54 (spritzwassergeschützt und staubgeschützt)
Betriebstemperatur	0 °C bis +40 °C
Lagertemperatur	-20 °C bis +60 °C
Mitgeliefertes Zubehör	Batterien, Handschlaufe, Aufbewahrungsetui, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Sicherheit	Nicht direkt in den Laserstrahl blicken. Außerhalb der Reichweite von Kindern aufbewahren.
Garantie	2 Jahre (gemäß den Herstellerbedingungen)

Häufig gestellte Fragen - 31.3301.01 TFA

Wie schalte ich den Entfernungsmesser ein und aus?

Drücken Sie die ON-Taste, um das Gerät einzuschalten. Zum Ausschalten halten Sie dieselbe Taste 2 Sekunden lang gedrückt oder warten Sie die automatische Abschaltung nach 3 Minuten Inaktivität ab.

Wie führe ich eine einfache Distanzmessung durch?

Richten Sie den Laser auf das Ziel, drücken Sie einmal die Messtaste. Das Ergebnis wird sofort auf dem Display angezeigt.

Wie wechsle ich die Maßeinheit?

Drücken Sie die EINHEIT-Taste, um zwischen Metern, Fuß und Zoll umzuschalten. Die aktive Einheit wird auf dem Display angezeigt.

Was tun, wenn das Display 'ERR' oder einen abweichenden Wert anzeigt?

Überprüfen Sie, ob die Zielfläche reflektierend und sauber ist. Stellen Sie sicher, dass der Laserstrahl nicht blockiert wird. Wenn der Fehler weiterhin besteht, wechseln Sie die Batterien.

Wie pflege ich meinen TFA-Entfernungsmesser?

Reinigen Sie die Linse regelmäßig mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien. Bewahren Sie das Gerät in seiner Schutztasche auf.

Wie genau ist dieses Gerät?

Die Genauigkeit beträgt ±2 mm über den gesamten Bereich (0,05-50 m) unter optimalen Bedingungen (geringe Helligkeit, reflektierendes Ziel).

Kann ich Flächen oder Volumen messen?

Ja, das Gerät verfügt über Flächenberechnungsfunktionen (×2 Messungen) und Volumenberechnung (×3 Messungen). Wählen Sie den Modus über die FUNKTION-Taste.

Ist das Gerät wasserdicht?

Es ist nach IP54 klassifiziert: geschützt gegen Spritzwasser und Staub. Nicht eintauchen.

Was tun, wenn der Laser schwach ist oder nicht leuchtet?

Wechseln Sie die Batterien (2 × AAA). Wenn das Problem weiterhin besteht, kontaktieren Sie den TFA-Kundendienst.

Wie verwende ich die Pythagoras-Funktion?

Drücken Sie die FUNKTION-Taste, um den Pythagoras-Modus (Dreieck) auszuwählen. Messen Sie die beiden angrenzenden Seiten; das Gerät berechnet automatisch die fehlende Distanz.

BEDIENUNGSANLEITUNG 31.3301.01 TFA

TFA_No. 31.3301_Anleitung 27.10.2014 09:11 Uhr Seite 1

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12. D-97877 Wertheim.

TFA_No. 31.3301_Anleitung 27.10.2014 09:11 Uhr Seite 2

Fig. 1 Fig. 2

Laserdistanzmessgerät

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
  • Bewahren Sie diese Bedienungsanleitung gut auf!

2. Einsatzbereich und alle Vortelle Ihres neuen Gerätes auf einen Blick

• Messen von Entfernungen
- Berechnung von Flächen und Volumen
- Pythagoras-Funktion für indirekte Streckenmessung auch von schwer zugänglichen Punkten, wie z. B. Dachkanten
- Direkttasten zum Addieren und Subtrahieren
- Memory-Funktion der letzten 20 Messergebnisse
- Dauermessung (Tracking) und Minimum- und Maximummessung
• Hintergrundbeleuchtung
• Mit Stätivgewinde
- Schnelle und einfache Bedienung

3. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung beschrieben wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

ACHTUNG - LASER KLASSE II Schauen Sie nie direkt in den Laserstrahl. EN 60 825-1:2007: <1 mW/ 630 - 670 nm

- Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Es kann dauerhafte Schäden am Auge verursachen.

Laserdistanzmessgerät

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
• Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Legen Sie das Gerät nicht in die Nähe von heißen Gegenständen.
• Tauchen Sie das Gerät nicht in Wasser, sonst kann Feuchtigkeit eindringen und zu Fehlfunktionen führen.
  • Vor Feuchtigkeit schützen.
• Messfehler können bei Messungen gegen farblose Flüssigkeiten, Glas, Styropor oder ähnlichen Oberflächen auftreten, ebenso bei stark reflektierenden Zielen, die den Laserstrahl ablenken.

4. Bestandtelle

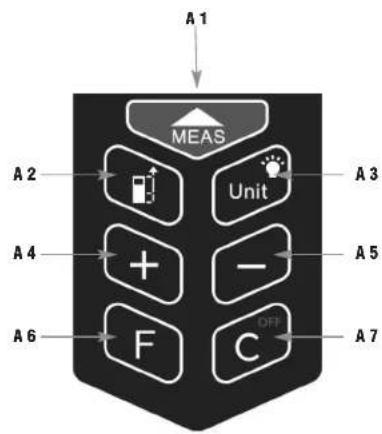

A. Tasten (Fig. 1)

A 1: Messen
A 2: Messebene A 3: Licht + Einheit
A 4: Addition A 5: Subtraktion
A 6: Funktionen A 7: Löschen + Ausschalten

B. Display (Fig. 2)

B 1: Batteriesymbol B 2: Selbstauslöser aktiv
B 3: Dauermessung B 4: Einzelmessung
B 5: Laser aktiviert B 6: vordere Messebene
B 7: mittlere Messebene B 8: hintere Messebene
B 9: Minimum B 10: Messung Fläche / Volumen
B 11: Maximum B 12: Indirekte Messung 1 + 2

Laserdistanzmessgerät

B 13: Memo-Speicherwerte B 14: 1. Displayzeile
B 15: 2. Displayzeile B 16: 3. Displayzeile
B 17: Hauptzeile

5. Bedienung

• Jeder Tastendruck wird mit einem Piepton quittiert.
• Findet keine Messung bei eingeschaltetem Gerät statt, deaktiviert sich der Laser automatisch.

6. Inbetriebnahme

• Öffnen Sie das Batteriefach auf der Rückseite des Gerätes und legen Sie zwei neue Batterien 1,5 V AAA +/- Pol wie abgebildet, ein.
• Drücken Sie die MEAS Taste, um das Gerät einzuschalten.
• Ein kurzer Signalton ertönt und die Hintergrundbeleuchtung ist aktiviert.
  • Die Laserfunktion ist aktiviert. Das Symbol blinkt.
  • Das Gerät ist jetzt betriebsbereit
• Auf dem Display erscheinen das Batteriesymbol, die Maßeinheit (Voreinstellung: m) und die Messebene (Voreinstellung: Hintere Messebene).
• Das Gerät schaltet sich automatisch nach zwei Minuten aus.
• Um das Gerät sofort auszuschalten, drücken und halten Sie die C/OFF Taste.

6.1 Einstellung der Messebene

• Um eine genaue Messung durchzuführen, sollten Sie vorher die richtige Messebene einstellen.
• Hintere Messebene - In der Messung ist die Länge des Gerätes enthalten.
• Mittlere Messebene - In der Messung ist die Länge des Gerätes ab dem Stativgewinde enthalten.
  • Vordere Messebene - Die Messung bezieht sich nur auf die reale Länge.
• Drücken Sie die erste Taste links, um zwischen der hinteren Messebene (Voreinstellung), der mittleren oder der vorderen Messebene auszuwählen.

6.2 Einstellung der Maßeinheit

- Drücken und halten Sie die UNIT Taste, um zwischen 'm' (Voreinstellung), "ft" oder 'in' als Maßeinheit auszuwählen.

6.3 Einzelmessung

• Drücken Sie die MEAS Taste.
• Legen Sie das Gerät richtig an.

Laserdistanzmessgerät

• Peilen Sie mit dem roten Laserpunkt den Endpunkt der zu messenden Strecke an.
• Drücken Sie die MEAS Taste.
• Ein kurzer Signalton ertönt und der Laserpunkt blinkt kurz.
• Auf dem Display erscheint der gemessene Abstand.
• Nach der Messung deaktiviert sich der Laser automatisch.
• Drücken Sie die C/OFF Taste, um die Messdaten zu löschen.

Fehlermeldung

• Sollte auf dem Display nach einer Messung "Err 21 oder 22" erscheinen, drücken Sie die C/OFF Taste, um die letzte Messung zu löschen.
• Starten Sie einen neuen Messvorgang.

6.4 Dauermessung (Tracking) und Maximum und Minimum

• Drücken und halten Sie die MEAS Taste, um die Dauermess-Funktion zu starten.
• Im Display erscheint max und min.
• Ein Dauersignal ertönt.
• Es wird automatisch alle 0,5 Sekunden eine Messung durchgeführt.
• Das Gerät speichert automatisch den maximalen bzw. minimalen Abstand.
• Der aktuelle gemessene Abstand wird in der Hauptzeile angezeigt.
• Drücken Sie die MEAS Taste noch einmal, um die Funktion zu beenden.
• Drücken Sie die C/OFF Taste, um in den Normalmodus zurückzukehren.

6.5 Addition und Subtraktion

• Drücken Sie die + Taste oder die – Taste, um die nächste Messung zu Ihrer aktuellen Messung zu addieren oder davon zu subtrahieren.
• Auf dem Display erscheint die letzte Messung in der ersten Zeile, sowie eine zweite Zeile (mit + oder -) und eine Hauptzeile.
  • Die Laserfunktion ist aktiviert. Das Symbol blinkt.
• Drücken Sie die MEAS Taste, um eine weitere Distanz zu messen.
• Der neue gemessene Wert erscheint in der zweiten Zeile.
• In der Hauptzeile erscheint die Summe oder die Differenz.
• Diesen Vorgang können Sie bei Bedarf wiederholen.
  • Die Summe oder die Differenz steht jeweils in der Hauptzeile, der neu gemessene Wert in der zweiten Zeile und die vorhergehende Summe oder Differenz in der ersten Zeile.
• Drücken Sie die C/OFF Taste zweimal, um in den Normalmodus zurückzukehren.

Laserdistanzmessgerät

6.6 Flächenmessung

• Drücken Sie die F Taste.
- Auf dem Display erscheint ein Rechteck
• Die Laserfunktion ist aktiviert. Das Symbol blinkt
• Die zu messende Seite (Länge) blinkt.
- Drücken Sie die MEAS Taste
• Das Ergebnis erscheint im Display.
• Die neue zu messende Seite (Breite) blinkt.
• Drücken Sie die MEAS Taste.
- Das Gerät rechnet automatische die Fläche aus und gibt Ihnen das Ergebnis in 'm 2" an.
- Das Flächenergebnis steht in der Hauptzeile, die Einzelmessungen in der ersten und zweiten Zeile.
- Drücken Sie die C/OFF Taste dreimal, um in den Normalmodus zurückzukehren.

6.7 Volumenmessung

• Drücken Sie die F Taste zweimal.
• Auf dem Display erscheint ein Quader
  • Die Laserfunktion ist aktiviert. Das Symbol blinkt.
  • Die zu messende Seite (Länge) blinkt.
• Drücken Sie die MEAS Taste
  • Das Ergebnis erscheint im Display.
  • Die neue zu messende Seite (Breite) blinkt.
• Drücken Sie die MEAS Taste
  • Das Ergebnis erscheint im Display.
  • Die neue zu messende Seite (Höhe) blinkt.
• Drücken Sie die MEAS Taste
• Das Gerät rechnet automatische das Volumen aus und gibt Ihnen das Ergebnis in "m 3" an.
• Das Volumenergebnis steht in der Hauptzeile, die Einzelmessungen in den ersten, zweiten und dritten Zeile.
• Drücken Sie die C/OFF Taste viermal, um in den Normalmodus zurückzukehren.

6.8 Indirekte Messung 1 – rechtwinkliges Dreieck

• Gemäß der Pythagoras-Funktion lassen sich
Entfernungen über indirekte Messungen bestimmen.
- Drücken Sie die F Taste dreimal.
- Auf dem Display erscheint ein Dreieck .
• Die Laserfunktion ist aktiviert. Das Symbol blinkt.
• Die zu messende Seite (a) blinkt.
• Drücken Sie die MEAS Taste
• Das Ergebnis erscheint im Display.

Laserdistanzmessgerät

• Die neue zu messende Seite (c) blinkt.
- Drücken Sie die MEAS Taste.
- Das Gerät rechnet automatisch die fehlende Seite aus (b=x) und gibt Ihnen das Ergebnis in 'm' an.
- Das Ergebnis steht in der Hauptzeile, die Einzelmessungen in den Zwischenzeilen 1 und 2.
- Drücken Sie die C/OFF Taste dreimal, um in den Normalmodus zurückzukehren.

6.9 Indirekte Messung 2 - Bestimmung einer Strecke mit Hilfe von 3 Messungen

• Drücken Sie die F Taste viermal.
  • Auf dem Display erscheint das Symbol
  • Die Laserfunktion ist aktiviert. Das Symbol blinkt.
  • Die zu messende Seite (a) blinkt.
  • Drücken Sie die MEAS Taste
  • Das Ergebnis erscheint im Display
  • Die neue zu messende Seite (c1) blinkt.
  • Drücken Sie die MEAS Taste
  • Das Ergebnis erscheint im Display
  • Die neue zu messende Seite (c2) blinkt.
  • Drücken Sie die MEAS Taste.
• Das Gerät rechnet die Strecke (b2=x) automatisch aus und gibt Ihnen das Ergebnis in 'm' an.
• Das Ergebnis steht in der Hauptzeile, die Einzelmessungen in der ersten, zweiten und dritten Zeile.
• Drücken Sie die C/OFF Taste viermal, um in den Normalmodus.

6.10 Memory-Funktion

• Drücken Sie die F Taste fünfmal
  • Auf dem Display erscheint MEMO und 01
  • Die Laserfunktion ist deaktiviert. Das Symbol blinkt
• Rufen Sie mit der + oder - Taste die letzten durchgeführten Messungen auf.
• Es werden zwanzig Daten gespeichert.
• Sobald Sie eine neue Messung durchführen, wird diese gespeichert und die älteste Messung automatisch gelöscht.
• Drücken Sie die C/OFF Taste einmal, um in den Normalmodus zurückzukehren.

6.11 Einstellung des Selbstauslösers

• Drücken Sie die F Taste sechsmal.
• Das Symbol für den Selbstauslöser erscheint neben dem Batteriesymbol.
• Der Selbstauslöser ist auf 5 Sekunden (Voreinstellung) eingestellt.
  • Die Laserfunktion ist aktiviert. Das Symbol blinkt.

Laserdistanzmessgerät

• Drücken Sie kurz die + oder - Taste, werden die Sekunden (1 - 60 Sekunden) Schritt für Schritt angezeigt.
• Halten Sie die + oder - Taste gedrückt, bis die gewünschte Zeit angezeigt ist.
• Drücken Sie die MEAS Taste, um eine Messung durchzuführen.
  • Der Countdown startet.
• Bei den letzten fünf Sekunden ertönt für jede verstrichene Sekunde bis zu Messung ein Piepton.
• Auf dem Display erscheint das Ergebnis.
• Drücken Sie die C/OFF Taste, um zum Normalmodus zurückzukehren.

7. Hintergrundbeleuchtung

- Drücken Sie die UNIT Taste, um die Hintergrundbeleuchtung ein- und auszuschalten.

- Wird die UNIT Taste nicht gedrückt, schaltet sich die Hintergrundbeleuchtung automatisch nach ein paar Sekunden aus.

8. Befestigung

- Ziehen Sie die Kordel durch die Befestigungsöse am Gerät und verknoten Sie sie.

9. Pflege und Wartung

- Der Sensor ist das empfindlichste Teil an Ihrem Gerät. Bitte schützen Sie das Sensorteil vor Verunreinigungen.

- Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

- Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

9.1 Batteriewechsel

• Das Batteriesymbol ist dauerhaft im Display zu sehen.
• Wenn das Batteriesymbol ☐ erscheint, wechseln Sie bitte die Batterien.
• Bitte achten Sie darauf, dass das Gerät beim Batteriewechsel ausgeschaltet ist!

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.
  • Schließen Sie das Batteriefach wieder.

• Fehlerbeseitigung

Problem	Lösung
Keine Displayanzeige	→ Gerät einschalten mit der MEAS Taste→ Batterien polrichtig einlegen→ Batterien wechseln

Laserdistanzmessgerät

Unkorrekte Anzeige → Batterien wechseln

Display zeigt 21 → Signal zu schwach - Vorgang wiederholen

Display zeigt 22 oder 32 → Fehler in der Berechnung - Vorgang wiederholen

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

11. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

1. Technische Daten

Betriebstemperatur - 5 °C .... + 40 °C

Aufbewahrungstemperatur - 20 °C ... + 60 °C

Genauigkeit ±1,5 mm

Messweite 0,05 ... 40,0 m

Stativgewinde 1/4 Zoll

Laserklasse 2

Automatische Abschalt-funktion des Gerätes 120 Sekunden

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 7

Laserdistanzmessgerät

Automatische Abschalt-funktion des Lasers 60 Sekunden

Lasertyp 630...670 nm, <1 mW

Spannungsversorgung Batterien 2 x 1,5 V AAA

Gehäusemaß 55 x 28 x 114 mm

Gewicht 94 g (nur das Gerät)

Laser Distance Meter

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

www.tla-dostmann.de 10/2014

ATTENTION! CLASS II LASER

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 11

Laser Distance Meter

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12. D-97877 Wertheim.

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 12

Télémetre laser

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 15

Télémetre laser

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 17

Misuratore laser

5. Uso

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 19

Misuratore laser

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 20

Misuratore laser

Laser afstandsmeter

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 24

Laser afstandsmeter

Laser afstandsmeter

11. Verwijderen

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA No. 31.3301 Anleitung 27.10.2014 09:11 Uhr Seite 28
