31.3300 - Entfernungsmesser TFA - Kostenlose Bedienungsanleitung

Produkttyp	Laserdistanzmesser
Marke	TFA
Modell	31.3300
Messbereich	0,05 – 40 m
Messgenauigkeit	± 2 mm (bei 10 m)
Laserklasse	2
Wellenlänge	650 nm
Stromversorgung	2 × 1,5 V AAA
Batterielebensdauer	ca. 5000 Messungen
Automatische Abschaltung	nach ca. 3 Minuten
Display	hintergrundbeleuchtetes LCD
Abmessungen	ca. 120 × 50 × 28 mm
Gewicht	ca. 100 g (inkl. Batterien)
Funktionen	Länge, Fläche, Volumen, Pythagoras
Sonderfunktionen	Min/Max, Addition/Subtraktion, Dauer- und Trackingmessung
Speicher	letzte 20 Messwerte
Schutzart	IP54
Reichweite bei Zielplatte	bis zu 60 m
Lieferumfang	Gerät, Tasche, Batterien, Handschlaufe, Kurzanleitung
Reinigung	weiches, trockenes Tuch; Linsen nicht berühren
Sicherheitshinweis	Nicht in den Strahl blicken; Laser Klasse 2

Häufig gestellte Fragen - 31.3300 TFA

Wie schalte ich das TFA 31.3300 ein?

Drücken Sie einmal kurz die Messe-Taste (grüner Kreis). Das Gerät schaltet sich ein und das Display leuchtet auf.

Wie führe ich eine einfache Distanzmessung durch?

Richten Sie das Gerät auf das Ziel und drücken Sie die Messe-Taste. Der gemessene Wert erscheint sofort im Display.

Was bedeutet die Fehlermeldung „Error 1“?

Error 1 bedeutet, dass die Messung fehlgeschlagen ist. Mögliche Ursachen: Ziel zu nah (< 0,05 m), starke Reflexion oder verschmutzte Linse. Reinigen Sie die Linse und wiederholen Sie die Messung.

Wie wechsle ich die Batterien?

Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite. Legen Sie zwei AAA-Batterien polungsrichtig ein. Schließen Sie das Fach wieder.

Ist das Gerät wasserdicht?

Das TFA 31.3300 ist nach IP54 geschützt, also spritzwassergeschützt. Es darf jedoch nicht unter Wasser getaucht werden.

Kann ich bei hellem Sonnenlicht im Freien messen?

Ja, aber bei starker Sonneneinstrahlung kann die Reichweite reduziert sein. Verwenden Sie bei Bedarf eine Zielplatte, um die Reflexion zu verbessern.

Wie messe ich eine Höhe mit der Pythagoras-Funktion?

Wählen Sie den Pythagoras-Modus. Messen Sie zuerst die Hypotenuse und dann die horizontale Strecke. Das Gerät berechnet automatisch die Höhe.

Das Display zeigt „Batt“ an – was tun?

Das Symbol „Batt“ zeigt an, dass die Batterien schwach sind. Wechseln Sie die Batterien wie in der Anleitung beschrieben aus.

Wie genau ist das Gerät?

Die typische Genauigkeit beträgt ±2 mm bei einer Distanz von bis zu 10 m. Bei größeren Entfernungen kann die Toleranz leicht zunehmen.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF auf der Produktseite zum Download bereit. Sie können sie auch über den QR-Code auf der Verpackung abrufen.

BEDIENUNGSANLEITUNG 31.3300 TFA

Vor dem Gebrauch bitte die Sicherheitshinweise in der Anleitunglessen.

1. Sicherheitsinformationen 4
2. Inbetriebnahme 6
   3.Bedienung und Einstellungen 8
   4.Messen 10
   5.Funktionen....11
   6.Technische Daten 15
   7.Fehlermeldungen und Maßnahmen zur Behebung .....17
   8.Messbedingungen 18
   9.Kennzeichnung 19

Das kompakte Messgerät ist ideal um schnell Distanzen bis 50 Meter zu messen. Durch die speziellen Funktionen lassen sich auch schnell Fläche und Raumvolumen berechnen.

Laser Distance Meter User Manual

1. Sicherheitsinformationen

Zugelassene Anwendungen

• Messen von Entfernungen
• Berechnen von Flächen uind Volumen

Verbotene Anwendungen

• Benutzung ohne Bedienungsanciltung
• Anwendung außerhalb zugelassener Umgebungen
• Manipulation der Geräteelektronik
• Öffnen des Gehäuses
• Modifikationen am Messgerät vorzunehmen
• Nutzung von Zubehör welches nicht explizit zugelassen ist.

Laser Distance Meter User Manual

Laser Klassifizierung

Das Messgerät arbeitet mit einem sichtbaren Laser der Laserklasse 2. Gemäß: EN 60825-1:1994 / A11: 1996 / A2:2001 /A1: 2002.

Schauen Sie nicht direct in den Laser. Zielen Sie auch niemals mit dem Laser andere Personen in die Augen..

ACHTUNG:

Direktes Anstrahlen der Augen durch den Laser kann die Augen(Netzhaut) verletzen.

Laser Distance Meter User Manual

2.Inbetriebnahme

Einlegen/Auswechseln der Batterie (Siehe Abb. A)

1) Öffnen/Entfernen Sie den Batteriedeckel
2) Legen Sie die Batterie entsprechend Ihrer Polarität ein.
3) Schließen Sie das Batteriefach wieder.

• Die Batterien sind zu wechseln wenn das ⇒ - Symbol permanent blinkt.
• Verwenden Sie nur Alkaline – Batterien.
• Entfernen Sie bei längerem Nichtgebrauch die Batterien aus dem Messgerät

Tastatur(Siehe Abb. B)

1- Ein/Aus - Taste
2- Flächen/Volumen -Taste
3- Indirektes Messen - Taste
4- Einmal-/Dauermessung - Taste
5- Plus (+) - Taste
6- Minus (—) - Taste
7- Speicher - Taste

8- Messebene - Taste
9- Licht/Einheiten - Taste
10- Löschen/Aus - Taste

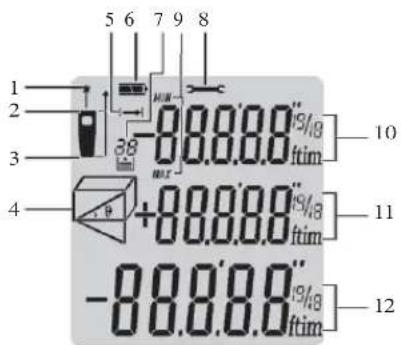

LCDDisplay (Siehe Abb. C)

1- Laser aktiv
2- Messebene(Oberkante)
3- Messebene (Unterkante)
4- Variable Messfunktionen

Flächenmessung

Vo lu m en m ess ung

5- Einzelmessung
6- Batteriestandanzeige
7- Recall des Speichers
8- Fehlermeldung
9- Dauermessung inkl. Max- und Min-Messwerte

10-Erste Displayzeile

11- Zweite Displayzeile
12- Dritte Displayzeile - Hauptanzeige

Abbildung C

Laser Distance Meter User Manual

3.Bedienung und Einstellungen

Ein und Ausschalten

Schaltet das Instrument ein.

Zum Ausschalten die Taste lange gedrückt halten.

Das Instrument schaltet sich automatisch nach 3 Minuten ab wenn keine Taste gedrückt wurde.

Löschtaste

Die letzte Aktion/Messung wird gelöscht bzw. die Messwertanzeige wird gelöscht.

Messebene einstellen (Siehe Abb.D)

Gemäß Standardeinstellung misst das Instrument immer ab Unterkante

Durch drücken von 📄 wird die Messebene auf die Oberkante bzw. wieder auf die Unterkante eingestellt. Nach dem Ein- und

Ausschalten misst das Instrument wieder gemäß Standardeinstellung(Unterkante).

Laser Distance Meter User Manual

Displaybeleuchtung

Schaltet die Displaybeleuchtung ein bzw. aus.

Messwert-Einheiten ändern

Durch langes drücker der Taste "Unit" ändern sich die Maßeinheiten(m, ft., in, ft.+in).

Laser Distance Meter User Manual

4.Messen

Einzelmessung

Durch drücken der Meas-Taste wird die Entfernung auf dem Display angezeigt.

Dauermessung(Tracking) & Max und Min-Werte (Siehe Abb. E)

Mit der Dauermessfunktion wird automatisch alle 0,5 Sekunden ein Messung durchgeführt. Z. B.: Überprüfen von Plänen. Der Messwert wird in der Hauptdisplayzeile(Zeile 3) dargestellt. Darüber wird der Min- und Maxwert angezeigt. Um die Dauermessung zur starten ist die Taste 4 zu drücken. Über die CLR-Taste beenden Sie die Dauermessung. Nach 100 Messungen wird die Dauermessung automatisch beendet.

Beispiel: Siehe Abb. E: Der Mindestabstand ist die kürzeste Entfernung. Die Messung der Raumdiagonale ist die Maximalentfernung.

Addition / Subtraktion

Messen Sie die Entfernung.

Diese Taste addiert die nächste Messung hinzu. Dazu die Messtaste

automatisch angezeigt.

Die Taste subtrahiert die nächste Messung hinzu. Dazu die Messtastee

wird automatisch angezeigt.

Die letzte Messung wird gelöscht.

Rückkehr zur Einzelmessung

wieder betätigen. Die Summe wird

wieder betätigen. Die Summe

Flächenmessung

Betätigen Sie 1x Flächentaste. Das Symbol erscheint im Display.

Mess- -Taste Drücken für die erste Strecke(Länge)

Mess- -Taste Drücken für die zweite Strecke(Breite).

Nach der 2. Messung, wird das Resultat in 3. Displayzeile angezeigt. Länge und Breite werden in Zeile 1 und Zeile 2 dargestellt.

Laser Distance Meter User Manual

Volumenmessung

Betätigen Sie die Taste für die Volumenmessung zweimal. Auf dem Display erscheint das Symbol für die Volumenmessung. Drücken Sie die Messtaste für die erste Strecke(Länge). Drücken Sie erneut die Messtaste für die zweite Strecke(Breite). Die Fläche wird jetzt im Display angezeigt. Drücken Sie erneut die Messtaste für die dritte Strecke(Höhe). Das Ergebnis wird in der 3. Displayzeile dargestellt.

Laser Distance Meter User Manual

Indirekte Messung

Gemäß der Pythagorasfunktion lassen sich Entfernungen über in indirekte Messungen bestimmen. (Siehe Abb. G).

Drücken Sie die Taste für die Pythagorasfunktion 1 ^x Die Funktion wird auf dem LCD dargestellt.

Messen Sie zuerst die Strecke (1).

Nachdem die erste Messung durchgeführt wurde, halten Sie das Messgerät so waagerecht wie möglich.

Messen Sie jetzt die Strecke (2). Sobald diese Messung durchgeführt wurde erhalten Sie in Displayzeile 3 das Ergebnis(Höhe des Gebäudes bzw. die Entfernung zwischen den Endpunkten von Strecke (1) und Strecke(2).

Indirekte Messung – Bestimmung der Entfernung(Höhe) mit Hilfe von 3 Messungen (Siehe Abb. H)

Drücken Sie die -Taste 2x, das Display zeigt Ihnen

das ents. - Symbol an.

Messen MEAS Sie zuerst die Strecke (1), danach messen Sie die Strecke

(2). Halten Sie dabei das Messgerät so waagrecht wie möglich. Die

beiden Messwerte stehen in Displayzeile 1 und 2. Als letztes messen

Sie die MEAS Messstrecke (3).

Abb. H

Speicher

zeigt die letzten 20 Messwerte an Messwerte oder berechnete

Resultate). Mit den Tasten + - kann man durch die die gespeicherten

Messwerte vorwärts oder Rückwärts blättern.

Abb. I

14

6.Technische Daten

	Model: LM-50
Messbereich	0.05 ...50 m*(0.16 ft ...164 ft*)
Genauigkeit bis 10m(2σ, Standard Abweichung)	typisch ±1.5 mm**(±0.06 in**)
Maßeinheiten	m,in,ft
Laserklasse	Klasse II
Lasertyp	635 nm, <1mW
Flächen- und Volumenmessung	•
Indirekte Messung(gem. Phythagoras)	•
Addition/Subtraktion	•
Dauermessung	•
Min/Max	•
Hintergrundbeleuchtung	•
Buzzer	•
Gehäuseschutzgrad	IP 54
Historiefunktion(Speicher-Anzahl)	20

Laser Distance Meter User Manual

Keyboard Typ	Super Soft-Touch (Long life)
Arbeitstemperatur	0°C.. 40°C(32°F .. 104°F)
Lagertemperatur	-10 °C.. 60°C(14°F .. 140°F)
Batteriestandzeit bis	4.000 Messungen
Batterien	Typ AAA 2 x 1.5V
Auto. laser switch-off nach	0.5 min
Auto instrument switch-off nach	3 min
Abmessungen	115 x 48 x 28 mm
Gewicht	135g

* Bei ungünstigen Lichtverhältnissen(helles Tageslicht) können Sie eine Zielscheibe benutzen welche die Refklektion erhöht.

Laser Distance Meter User Manual

Code	Cause	Corrective measure
204	Rechenfehler Messung wiederholen
208	Empfangssignal zu schwach, Messzeit zu lange, Distanz >50m	Zielscheibe benutzen
209	Empfangssignal zu stark Zielscheibe benutzen
252	Zu hohe Temperatur Messgerät kühlen
253	Zu niedrige Temperatur Messgerät erhöhen
255	Hardware error Messgerät ein und ausschalten

Laser Distance Meter User Manual

8.Messbedingungen

Messbereich

Die Messreichweite beträgt maximal 50 Meter.

Unter optimalen Bedingungen(z.B. in der Nacht kann die Reichweite auch etwas höher sein). Bei ungünstigen Bedinungen sollten Sie eine Zielscheibe benutzen(um die Reflektion zu erhöhen).

Target Surfaces

Es kann zu Messfehlern kommen wenn Sie gegen reinstes(staubfrei) Glas oder gegen andere farblose und durchsichtige Stoffe messen. Stark glänzende Oberflächen können ebenfalls zu Fchlmessungen beitragen; der Laserstrahl wird eventuell abgelenkt. Messungen an extrem schlecht reflektierenden Oberflächen verlängert die Messzeit.

Pflege

Das Messgerät nicht vollständig untertauchen. Zum Reinigen benutzen Sie ein feuchtes Tuch. Vermeiden Sie ebenfalls aggressive Putzmittel. Das Display ist vor Druck zu schützen. Behandeln Sie das Messgerät ähnlich vorsichtig wie eine hochwertige Kamera.

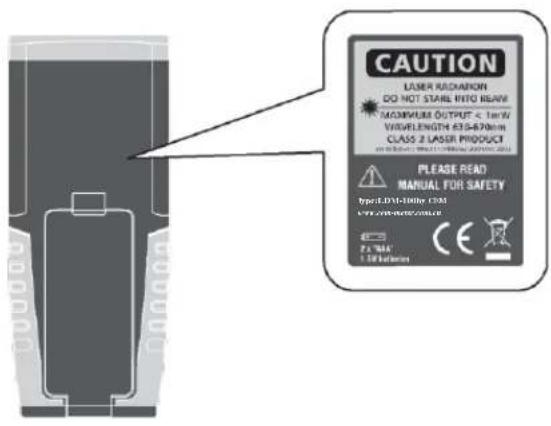

9.Kennzeichnung
