BEDIENUNGSANLEITUNG GW12682 Gewiss
Achtung ! Die Gerätesicherheit ist nur dann gegeben, wenn die nachfolgenden Anweisungen eingehalten werden. Daher sind diese zu lesen, und aufzubewahren.
Die Produkte der Reihe Chorus müssen gemäß der Norm CEI 64-8 für Anwendung im Wohnbereich oder ähnlich, in staubarmer Umgebung, wo kein besonderer Schutz gegen Eindringen von Wasser erforderlich ist, installiert werden.
Die GEWISS Verkaufsabteilung steht für weitergehende Erläuterungen und technische Informationen gerne zur Verfügung.
Gewiss S.p.A. behält sich das Recht vor, das in diesem Handbuch beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern.
INHALTSVERZEICHNIS
BEDIENUNGSANWEISUNG Seite
- Produkt- und Funktionsbeschreibung.... 52
- Frontansicht.... 53
INSTALLATION
- Anschlüsse....54
- Position Anzeige- und Bedienelemente.... 55
- Hinweise zur Installation 56
- Montage und Anschluss 56
- Allgemeine Beschreibung.... 57
- Anschluss des Buskabels an die Klemme KNX/EIB.... 57
- Anschluss des Transponder-Lesers an die Busleitung.... 57
- Elektrische Sicherheit.... 57
- Anwendungsbedingungen 58
- Zulassung 58
- CE-Kennzeichnung.... 58
TECHNISCHE EIGENSCHAFTEN 59
BEDIENUNGSANWEISUNG
Produkt- und Funktionsbeschreibung
Bei dem Kartenschlitz für Transponder GW1X 682 handelt es sich um ein KNX/EIB-Gerät zur Erkennung von Transponder-Karten und der Mitteilung über präsente Überwachung (z.B. Rezeption);
Das Gerät ist mit drei physischen ON/OFF Eingängen ausgestattet, für die Kontrolle des Türschalters offen/geschlossen oder andere Signale (Fensterkontakt, Alarmglocke Badezimmer, usw.).
Im Gerät befinden sich zwei 24 VAC Relais, die zur Steuerung von elektrischen Türschlössern, Steuerung der Zugangsbeleuchtung, Aktivierung elektrischer Verbraucher in der Umgebung oder zu anderen Einsatzzwecken zu verwenden sind.
Das Lesen des Transponders erfolgt durch Einführen der Karte in den Frontschlitz.
Die Konfiguration des Geräts, physikalische Adresse, Parameter und Kommunikationsobjekte erfolgt über die ETS-Software (EIB Tool Software). Die Produktdatenbank kann kostenlos von der Website www.gewiss.com (Bereich Produkte - Domotics), herunter geladen werden.
Der Kartenschlitz wird innerhalb normaler Unterputz- oder Aufputz-Gehäuse positioniert, und mit Haltern der Chorus-Reihe mit einem Platzbedarf von drei Modulen installiert.
BEDIENUNGSANWEISUNG

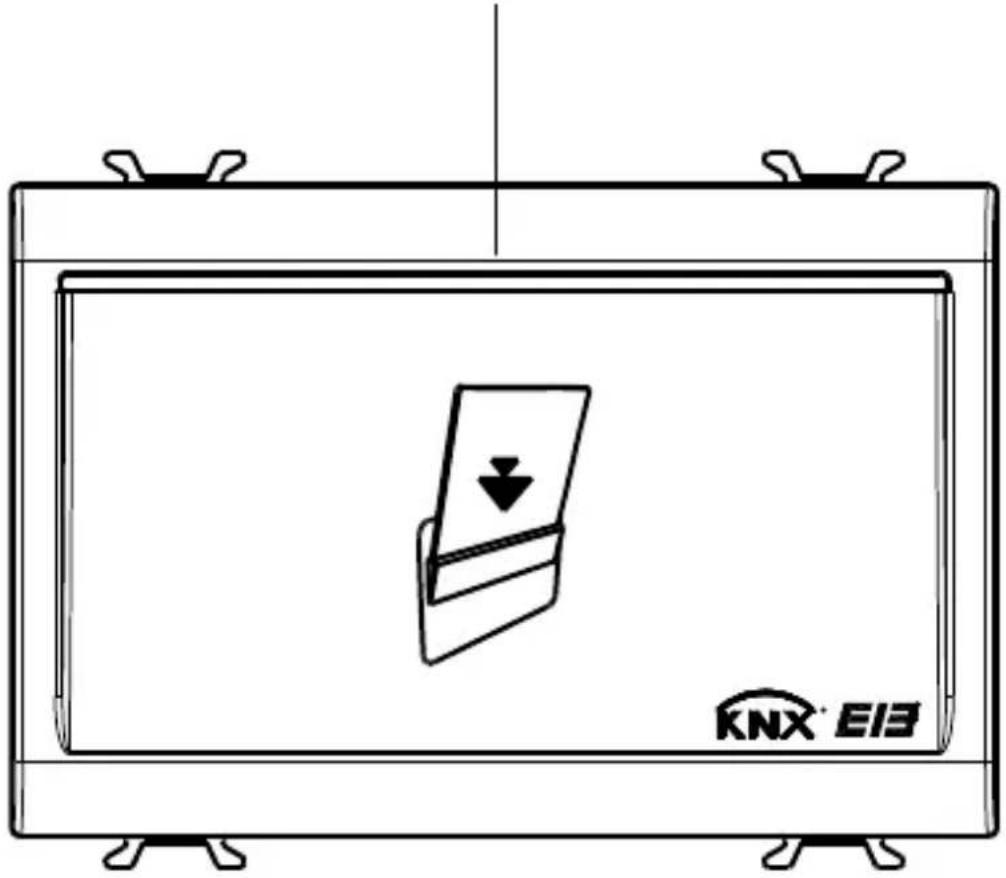

Frontansicht
Beleuchteter Schlitz zum Einführen der Transponder-Karten

Bei Fehlen der Karte ist die Rückbeleuchtung EIN / AUS des Kartenschlitzes ein frei über ETS programmierbarer Parameter;
Bei eingeführter Karte ist die Rückbeleuchtung immer AUS.
Anschlüsse
Buslinie: Klemme KNX / EIB, Leiter ∅ 0,6-0,8 mm.
Stromversorgung 12/24V AC/DC: Schraubklemmen, max. Leiterquerschnitt 1,5 mm ^2
Ausgänge ON/OFF: Schraubklemmen, max. Leiterquerschnitt 1,5 mm ^2
Potentialfreie Eingänge ON/OFF: Schraubklemmen, max. Leiterquerschnitt 1,5 mm ^2

Traditionelle ON/OFF Eingänge für Steuerung der KNX/EIB-Befehle
INSTALLATION
Position Anzeige- und Bedienelemente

Schraubklemmen:
1 Stromversorgung 12/24 V AC/DC
2 Stromversorgung 12/24 V AC/DC
CI Allgemeiner Eingang KNX/EIB
I1 potentialfreier Eingang 1
I2 potentialfreier Eingang 2
I3 potentialfreier Eingang 3
L1 Allgemein Relais 1
NO1 Kontakt NO Relais 1
L2 Allgemein Relais 2
NO2 Kontakt NO Relais 2
Bus KNX / EIB Klemmen:
- Minuspol
- Pluspol
Taste KNX / EIB
Taste für Umschaltung zwischen normalem
Modus oder Programmiermodus oder
Erfassung der physikalischen Adresse
LED KNX / EIB
Anzeige-LED zwischen normalem Modus (LED aus) oder Adressiermodus (LED an).
Sie schaltet sich automatisch nach dem Erfassen/Programmieren der physikalischer Adresse aus
INSTALLATION
Hinweise zur Installation
Das Gerät muss mit fester Installation in geschlossenen, trockenen Räumen in Unterputz- oder Aufputz-Gehäusen verwendet werden.
- Das Gerät darf nicht zusammen mit 230 V Geräten im gleichen Gehäuse verwendet werden.
- Das Gerät muss durch einen zugelassenen Fachmann installiert und in Betrieb genommen werden.
- Es müssen die geltenden Sicherheits- und Unfallverhütungvorschriften eingehalten werden.
- Das Gerät darf nicht geöffnet werden. Eventuelle defekte Geräte müssen an die entsprechende verantwortliche Stelle gesendet werden.
Montage und Anschluss
Den Leser ausschließlich in waagerechter Position montieren.

Allgemeine Beschreibung
Zur Inbetriebnahme muss die "Taste KNX / EIB" auf der Gehäuserückseite betätigt werden, um zwischen normalem Modus und Programmiermodus umzuschalten.
Während der Installation muss ein ausreichend langes Anschlusskabel vorgesehen werden, mit dem es möglich ist, die Einheit aus Gerät und Montagerahmen aus dem Unterputzgehäuse zu entnehmen.
Anschluss des Buskabels an die Klemme KNX / EIB
Die Busklemme KNX / EIB (mitgeliefert) eignet sich für einen einadrigen Leiter mit ∅ 0,6-0,8 mm.
Anschluss des Transponder-Lesers an die Busleitung
Die zuvor an das Buskabel angeschlossene Busklemme KNX / EIB in den integrierten Führungschlitz des Buskopplers auf der Geräterückseite einsetzen. Die Busklemme bis zum Anschlag einschieben.
Konfiguration
Der Transponder-Leser muss mit der Zugangsmanagement-Software "GWHotel" oder "GWAccess" für die Konfiguration der Transponder-Karten und Zuweisung der Zugangsberechtigungen programmiert werden.
INSTALLATION
Elektrische Sicherheit
Verschmutzungsgrad (gemäß IEC 60664-1): 2.
Schutzgrad (gemäß EN 60529): IP 20.
Schutzklasse (gemäß IEC 61140): III.
Überspannungsklasse (gemäß IEC 664-1): III.
Bus: Sicherheitsspannung SELV DC 24V.
Erfüllt EN 50090 und IEC 664-1.
EMV-Voraussetzungen
Erfüllt EN 61000-6-3, EN 61000-6-1 und EN 50090-2-2.
Anwendungsbedingungen
Gemäß Norm EN 50090-2-2.
Umgebungstemperatur während des Betriebs: 0°C + 45°C.
Lagertemperatur: - 20 + 55°C.
Relative Luftfeuchtigkeit: max 90%.
Zulassung
KNX/EIB-Zulassung.
CE-Kennzeichnung
Entsprechend der CE-Richtlinie (Wohn- und Industriebau), Niederspannungsrichtlinie.
TECHNISCHE EIGENSCHAFTEN
Stromversorgung
Spannung KNX/EIB-Bus: 29V DC SELV
Stromaufnahme des Bus: 5mA
Externe Hilfsspannung: 12/24V AC/DC +/- 10%
Maximale Aufnahme der Hilfsspannung: 150mA
KNX/EIB-Eingänge
3 potentialfreie Kontakte
Stromversorgung von innen 24V 1mA
Relaisausgänge
2 Kontakte NO 2A cosφ0,6 24V AC
Kanal 1: Allgemeine Verwendung oder Steuerung elektrisches Schloss
Kanal 2: Zugangslicht oder allgemeine Verwendung
Transponder Lesegerät
Lese-/Schreibchip Transponder Atmel/Temic
Stromversorgung von innen 5V DC
Betriebsfrequenz 125 kHz
Bedienelemente
Taste für Umschaltung zwischen normalem Modus oder Programmiermodus
Anzeigen
Beleuchteter Kartenschlitz
