MANUALE UTENTE GW12682 Gewiss

Attenzione - Importante

Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.

I prodotti Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche.

Gewiss SpA si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

INDICE

ISTRUZIONI D'IMPIEGO pag.

- Descrizione del prodotto e suo funzionamento 4

- Vista frontale 5

INSTALLAZIONE

- Collegamenti 6

- Posizione indicatori ed elementi di comando.... 7

- Avvertenze per l'installazione 8

- Montaggio e collegamento 8

- Descrizione generale....9

- Collegamento del cavo bus al morsetto KNX / EIB 9

- Collegamento del lettore di transponder alla linea bus 9

- Sicurezza elettrica 9

- Condizioni di impiego 10

- Omologazione 10

- Marcatura CE 10

CARATTERISTICHE TECNICHE 11

Descrizione del prodotto e suo funzionamento

La tasca porta transponder GW1X 682 è un dispositivo KNX / EIB che permette il riconoscimento delle tessere transponder e la notifica delle presenze di supervisione (es. reception);

L'apparecchio è dotato di tre ingressi fisici ON/OFF disponibili per il controllo dello switch di porta aperta/chiusa o di altri segnali (contatto finestra, tirante allarme bagno ecc. ecc). Sul dispositivo sono presenti due relè 24Vac, da utilizzare ad esempio per il controllo della serratura della porta, per il comando della “luce di cortesia”, per abilitazione carichi elettrici presenti nell'ambiente o per altro uso.

La lettura del transponder avviene inserendo la tessera nell'apposita tasca frontale.

La configurazione dell'apparecchio, indirizzo fisico, parametri e oggetti di comunicazione, avviene mediante il software ETS (Eib Tool Software). Il database del prodotto è liberamente scaribabile dal sito www.gewiss.com, (area prodotti – Domotics)

La tasca porta transponder viene posizionata all'interno di scatole da incasso o parete standard, ed installata nei supporti della serie Chorus nello spazio di tre moduli.

ISTRUZIONI D'IMPIEGO

Vista frontale

Tasca illuminata per l'inserimento delle tessere transponder

In assenza della tessera, la retroilluminazione ON / OFF della tasca portabadge è un parametro liberamente configurabile da ETS;

a tessera inserita la retroilluminazione è sempre OFF.

Collegamenti

Linea bus: Terminale KNX / EIB, conduttore ∅ 0,6-0,8 mm.

Alimentazione 12/24V ac/dc: Morsetti a vite, conduttore sezione max. 1,5 mm ^2

Uscite ON/OFF: Morsetti a vite, conduttore sezione max. 1,5 mm ^2

Ingressi ON/OFF privi di potenziale: Morsetti a vite, conduttore sezione max. 1,5 mm ^2

Ingressi ON / OFF tradizionali per la gestione di comandi KNX /EIB

Posizione indicatori ed elementi di comando

Morsetti a vite:

1 alimentazione 12/24 V ac/dc
2 alimentazione 12/24 V ac/dc

CI comune ingressi KNX / EIB

I1 ingresso 1 privo di potenziale
I2 ingresso 2 privo di potenziale
I3 ingresso 3 privo di potenziale

L1 comune relè 1
NO1 contatto NA relè 1
L2 comune relè 2
NO2 contatto NA relè 2

Tasto per la commutazione tra modo normale o modo programmazione o il rilevamento dell'indirizzo fisico

Led KNX / EIB

LED di segnalazione tra modo normale (led off) o modo indirizzamento (led on).

Si spegne automaticamente dopo il rilevamento/programmazione dell'indirizzo fisico

INSTALLAZIONE

Avvertenze per l'installazione

L'apparecchio deve essere impiegato per installazione fissa in ambienti chiusi, spazi asciutti, in scatole da incasso o parete.

• L'apparecchio non può essere installato nella stessa cassetta insieme a dispositivi a 230V.
• L'apparecchio deve essere installato e messo in servizio da un installatore abilitato.
• Devono essere osservate le norme in vigore in materia di sicurezza e prevenzione antinfortunistica.
• L'apparecchio non deve essere aperto. Eventuali apparecchi difettosi devono essere fatti pervenire alla sede competente.

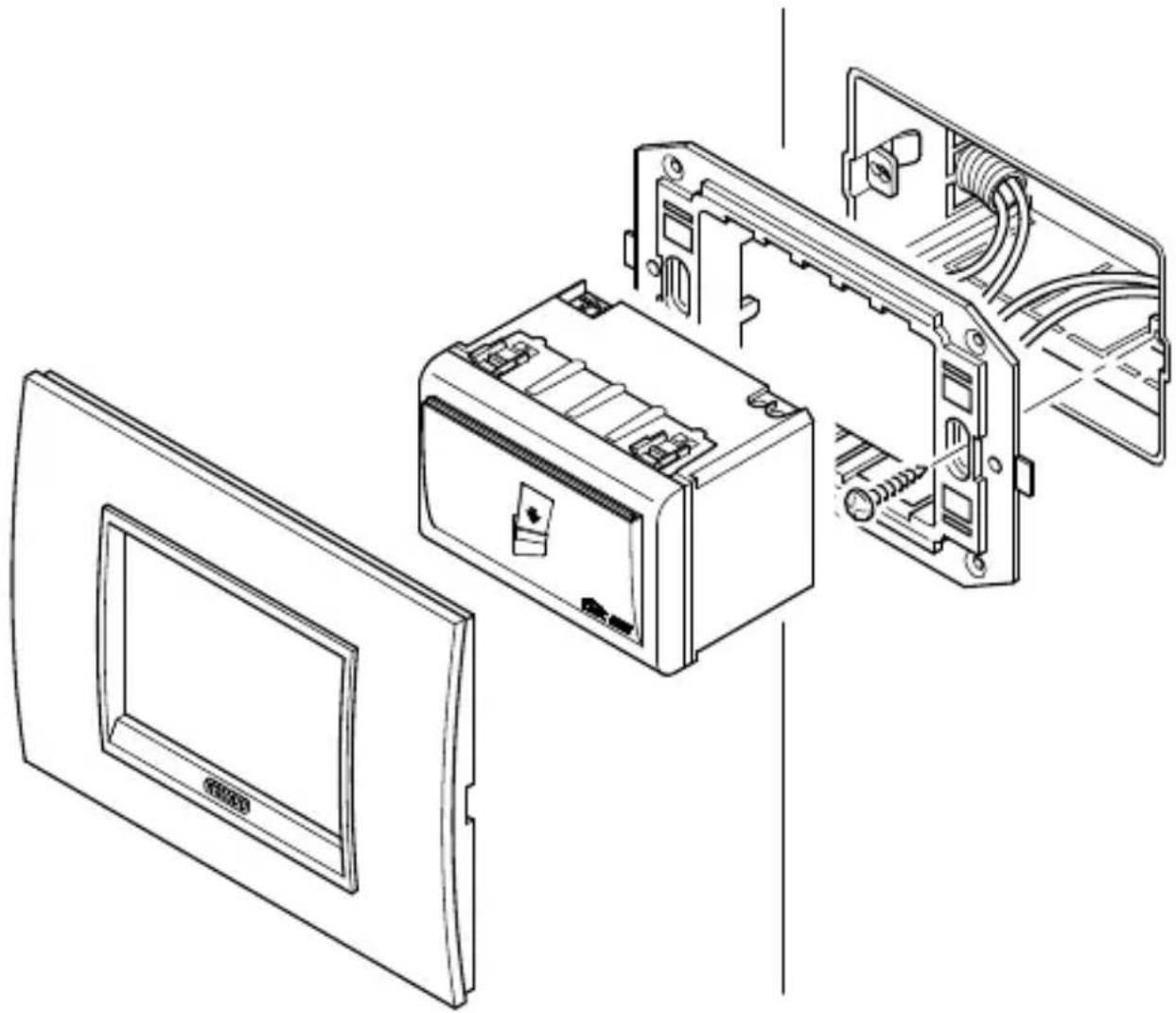

Montaggio e collegamento

Montare il lettore esclusivamente in posizione orizzontale.

Descrizione generale

Per effettuare la messa in servizio occorre poter accedere al “Pulsante KNX / EIB” per la commutazione tra modo normale e modo programmazione che si trova sul lato posteriore della custodia. In fase di installazione prevedere lunghezze di collegamento dei cavi che permettano l'estrazione dell'insieme apparecchio/telaio di montaggio dalla scatola da incasso.

Collegamento del cavo bus al morsetto KNX / EIB

Il morsetto Bus KNX / EIB (compreso nella fornitura) è adatto ad un conduttore unifilare con ∅ 0,6-0,8 mm.

Collegamento del lettore di transponder alla linea bus

Inserire il morsetto Bus KNX / EIB, precedentemente collegato al cavo bus, nella fessura guida dell'accoppiatore bus integrato che si trova sul lato posteriore del dispositivo. Far scorrere il morsetto bus fino all'arresto.

Configurazione

Il lettore di transponder deve essere configurato tramite uno dei software di gestione accessi "GWHotel" o "GWAccess" per la configurazione delle tessere transponder e l'assegnazione dei diritti di accesso

INSTALLAZIONE

Sicurezza elettrica

Grado di inquinamento (secondo IEC 60664-1): 2.

Grado di protezione (secondo EN 60529): IP 20.

Classe di protezione (secondo IEC 61140): III.

Classe di sovratensione (secondo IEC 664-1): III.

Bus: tensione di sicurezza SELV DC 24V.

Soddisfa EN 50090 e IEC 664-1.

Requisiti EMC

Rispettati EN 61000-6-3, EN 61000-6-1 e EN 50090-2-2

Condizioni di impiego

Secondo norma EN 50090-2-2.

Temperatura ambiente durante il funzionamento: 0°C + 45°C.

Temperatura di stoccaggio: - 20 + 55°C.

Umidità relativa: max 90%.

Omologazione

Omologato KNX/EIB.

Marcatura CE

Conformemente alla direttiva CE (edilizia abitativa e industriale), direttiva sulla bassa tensione.

CARATTERISTICHE TECNICHE

Alimentazione

Tensione BUS KNX/EIB: 29V dc SELV

Assorbimento dal BUS: 5mA

Tensione ausiliaria esterna: 12/24V ac/dc +/- 10%

Assorbimento max da tensione ausiliaria: 150mA

Ingressi KNX / EIB

3 contatti privi di potenziale

l'alimentazione è fornita dall'interno 24V 1mA

Uscite a relè

2 contatti NA 2A cosφ0.6, 24V ac

Canale 1: uso generico o comando elettroserratura

Canale 2: luce di cortesia o uso generico

Lettore di transponder

Chip lettura/scrittura transponder Atmel/Temic.

Alimentazione fornita dall'interno 5V dc

Frequenza di lavoro 125KHz

Elementi di comando

Tasto per commutazione modo normale/modo programmazione

Indicatori

Tasca porta badge illuminata
