BEDIENUNGSANLEITUNG GW12681 Gewiss

Transponder Lesegerät

Achtung - Wichtig

Achtung! Die Gerätesicherheit ist nur dann gegeben, wenn die nachfolgenden Anweisungen eingehalten werden. Daher sind diese zu lesen, und aufzubewahren.

Die Produkte Chorus müssen gemäß der Norm CEI 64-8 für Anwendung im Wohnbereich oder ähnlich, in staubarmer Umgebung, wo kein besonderer Schutz gegen Eindringen von Wasser erforderlich ist, installiert werden.

Die GEWISS Verkaufsabteilung steht für weitergehende Erläuterungen und technische Informationen gerne zur Verfügung.

Gewiss SpA behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an dem in dieser Bedienungsanleitung beschriebenen Produkt vorzunehmen.

INHALTSVERZEICHNIS

BEDIENUNGSANWEISUNG Seite

- Produkt- und Funktionsbeschreibung.... 52

- Frontansicht.... 53

INSTALLATION

- Anschlüsse.... 54

- Position Anzeige- und Bedienelemente.... 55

- Hinweise zur Installation 56

- Montage und Anschluss 56

- Allgemeine Beschreibung.... 57

- Anschluss des Buskabels an die Klemme KNX/EIB.... 57

- Anschluss des Transponder-Lesers an die Busleitung.... 57

- Elektrische Sicherheit.... 57

- Anwendungsbedingungen 58

- Zulassung 58

- CE-Kennzeichnung.... 58

TECHNISCHE EIGENSCHAFTEN 59

BEDIENUNGSANWEISUNG

Produkt- und Funktionsbeschreibung

Bei dem Transponder-Leser GW1X 681 handelt es sich um ein KNX/EIB-Gerät zur Zugangskontrolle durch Erkennung von Transponder-Karten;

das System ist anpassungsfähig, vielseitig und modular, es passt sich an jegliche Einsatzbedingung an (Zugang zu Büros, Krankenhauszimmer, Hotelzimmer,

Schwimmbäder, Saunen, Sportanlagen, zugangsbeschränkte Bereiche, Parkplätze, usw.).

Das Gerät ist mit drei physischen ON/OFF Eingängen ausgestattet, für die Kontrolle des Türschalters offen/geschlossen oder andere Signale (Fensterkontakt, Alarmglocke Badezimmer, usw.).

Im Gerät befinden sich zwei 24 VAC Relais, die zur Steuerung von elektrischen Türschlössern, die Steuerung der Zugangsbeleuchtung oder andere Zwecke verwendet werden können.

Auf der Vorderseite des Lesers befinden sich 4 LED:

• Rote / grüne LED, "Zugang erlaubt" oder "Zugang verboten", gekennzeichnet durch das Schlüsselsymbol.
• Grüne LED, über ETS frei programmierbar, Anwendung z.B. "Zimmer machen"
• Rote LED, über ETS frei programmierbar, Anwendung z.B. "Zimmer besetzt" oder "nicht stören"
• Orangefarbene LED, über ETS frei programmierbar, Anwendung z.B. "Anforderung Hilfe".

Das Lesen des Transponders erfolgt, indem dieser in einer maximalen Entfernung von 30 mm vor den Leser gehalten wird.

Die Konfiguration des Geräts, physikalische Adresse, Parameter und Kommunikationsobjekte erfolgt über die ETS-Software (EIB Tool Software).

Die Produktdatenbank kann kostenlos von der Website www.gewiss.com (Bereich Produkte - Domotics), herunter geladen werden.

Der Transponder-Leser wird innerhalb normaler Unterputzgehäuse positioniert, und mit Haltern der Chorus-Reihe mit einem Platzbedarf von drei Modulen installiert.

BEDIENUNGSANWEISUNG

Frontansicht

Zweifarbige LED: Diese ist normalerweise ausgeschaltet und schaltet sich farbig ein: grün fest für 3 Sekunden: Meldung Öffnung des Schlosses (Karte erkannt); rot fest für 3 Sekunden: Zugang verweigert, zeigt an, dass das Schloss nicht geöffnet wird, weil die Karte nicht erkannt wurde; grün blinkend für 3 Sekunden: Zugang verweigert, bei erkannter Karte, wegen Ablaufdatum (falls aktiviert), oder Wochentag gültig aber Uhrzeit ungültig; rot/grün gleichzeitig blinkend : Während des Transfer der ETS-Parameter und für ca. 1 s nach Herstellung der Stromversorgung; rot blinkend: Schreibfehler der Karte.

Empfindlicher Bereich für die Erkennung der Transponder-Karten

Anschlüsse

Buslinie:

Stromversorgung 12/24V AC/DC:

Ausgänge ON/OFF:

Potentialfreie Eingänge ON/OFF:

Klemme KNX / EIB, Leiter ∅ 0,6-0,8 mm.

Schraubklemmen, max. Leiterquerschnitt 1,5 mm²

Schraubklemmen, max. Leiterquerschnitt 1,5 mm²

Schraubklemmen, max. Leiterquerschnitt 1,5 mm ^2

Traditionelle ON/OFF Eingänge für Steuerung der KNX/EIB-Befehle

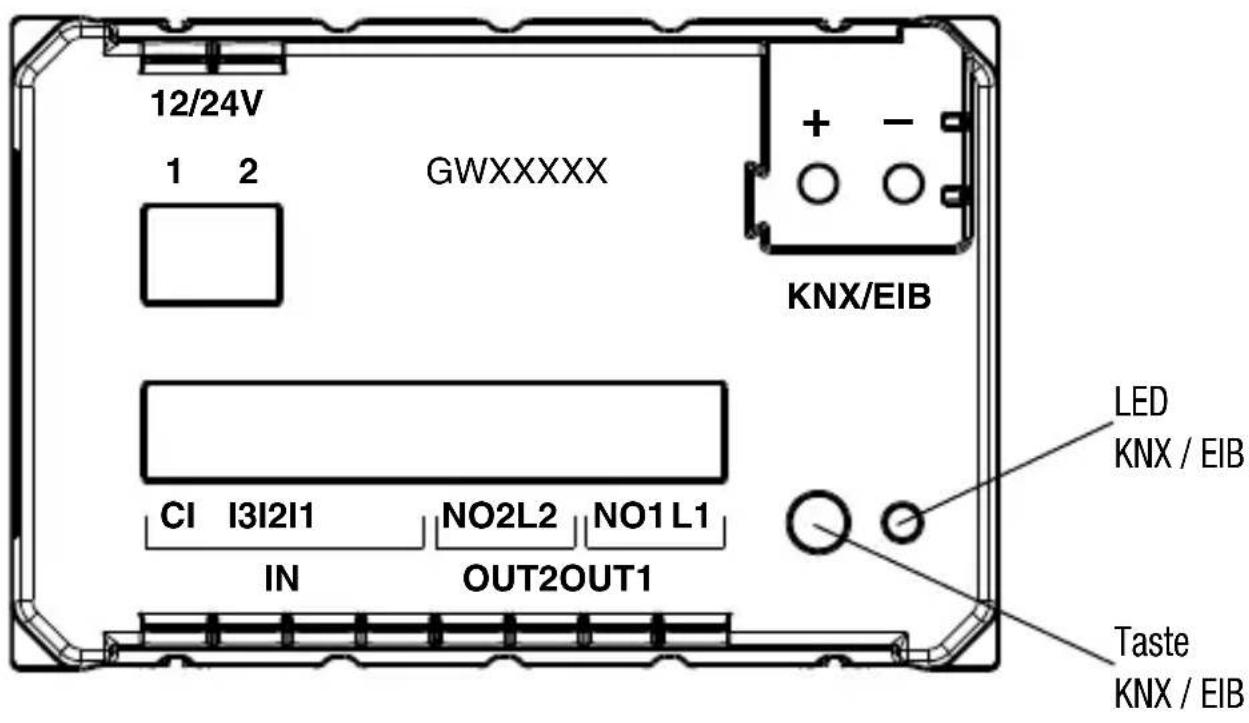

Position Anzeige- und Bedienelemente

Schraubklemmen:

1 Stromversorgung 12/24V AC/DC

2 Stromversorgung 12/24V AC/DC

CI Allgemeiner Eingang KNX / EIB

I1 potentialfreier Eingang 1

12 potentialfreier Eingang 2

13 potentialfreier Eingang 3

L1 Allgemein Relais 1

N01 Kontakt NO Relais 1

L2 Allgemein Relais 2

N02 Kontakt NO Relais 2

Bus KNX / EIB Klemmen:

- Minuspol

+ Pluspol

Taste KNX / EIB

Taste für Umschaltung zwischen normalem

Modus oder Programmiermodus

oder Erfassung der physischen Adresse

LED KNX / EIB

Anzeige-LED zwischen normalem Modus (LED aus) oder Adressiermodus (LED an).

Sie schaltet sich automatisch nach dem Erfassen/Programmieren der physischen Adresse aus

INSTALLATION

Hinweise zur Installation

Das Gerät muss mit fester Installation in geschlossenen, trockenen Räumen in Unterputz- oder Aufputz-Gehäusen verwendet werden.

• Das Gerät darf nicht zusammen mit 230 V Geräten im gleichen Gehäuse (Unterputz oder Aufputz) verwendet werden.
• Das Gerät muss durch einen zugelassenen Fachmann installiert und in Betrieb genommen werden.
• Es müssen die geltenden Sicherheits- und Unfallverhütungvorschriften eingehalten werden.
• Das Gerät darf nicht geöffnet werden. Wenden Sie sich bei einem fehlerhaften Betrieb an einen autorisierten Techniker, oder setzen Sie sich mit dem GEWISS Kundendienst in Verbindung.

Montage und Anschluss

Den Leser ausschließlich in waagerechter Position montieren.

Allgemeine Beschreibung

Zur Inbetriebnahme muss die "Taste KNX/EIB" auf der Gehäuserückseite betätigt werden, um zwischen normalem Modus und Programmiermodus umzuschalten. Während der Installation muss ein ausreichend langes Anschlusskabel vorgesehen werden, mit dem es möglich ist, die Einheit aus Gerät und Montagerahmen aus dem Unterputzgehäuse zu entnehmen.

Anschluss des Buskabels an die Klemme KNX/EIB

Die Busklemme KNX / EIB (mitgeliefert) eignet sich für einen einadrigen Leiter mit ∅ 0,6-0,8 mm.

Anschluss des Transponder-Lesers an die Busleitung

Die zuvor an das Buskabel angeschlossene Busklemme KNX / EIB in den integrierten Führungschlitz des Buskopplers auf der Geräterückseite einsetzen. Die Busklemme bis zum Anschlag einschieben.

Konfiguration

Der Transponder-Leser muss mit der Zugangsmanagement-Software "GWHotel" oder "GWAccess" für die Konfiguration der Transponder-Karten und Zuweisung der Zugangsberechtigungen programmiert werden.

INSTALLATION

Elektrische Sicherheit

Verschmutzungsgrad (gemäß IEC 60664-1): 2.

Schutzklasse (gemäß EN 60529): IP 20.

Schutzklasse (gemäß IEC 61140): III .

Überspannungsklasse (gemäß IEC 664-1): III.

Bus: Sicherheitsspannung SELV DC 24V.

Erfüllt EN 50090 und IEC 664-1.

EMV-Voraussetzungen

Erfüllt EN 61000-6-3, EN 61000-6-1 und EN 50090-2-2.

Anwendungsbedingungen

Gemäß Norm EN 50090-2-2.

Umgebungstemperatur während des Betriebs: 0°C + 45°C.

Lagertemperatur: - 20 + 55°C.

Relative Luftfeuchtigkeit: max 90%.

Zulassung

KNX/EIB-Zulassung.

CE-Kennzeichnung

Entsprechend der CE-Richtlinie (Wohn- und Industriebau), Niederspannungsrichtlinie.

TECHNISCHE EIGENSCHAFTEN

Stromversorgung

Spannung KNX/EIB-Bus: 29V DC SELV

Stromaufnahme des Bus: 5mA

Externe Hilfsspannung: 12/24V AC/DC +/- 10%

Maximale Aufnahme der Hilfsspannung: 150mA

KNX/EIB-Eingänge

3 potentialfreie Kontakte

Stromversorgung von innen 24V 1mA

Relaisausgänge

2 Kontakte NO 2A cosφ0,6 - 24V AC

Kanal 1: Allgemeine Verwendung oder Steuerung elektrisches Schloss

Kanal 2: Zugangslicht oder allgemeine Verwendung

Transponder Lesegerät

Lese-/Schreibchip Transponder Atmel/Temic

Stromversorgung von innen 5V DC

Betriebsfrequenz 125 kHz

Bedienelemente

Hintere Taste für Umschaltung zwischen normalem Modus oder Programmiermodus
