BEDIENUNGSANLEITUNG RC-6421 TRISTAR

Vielen Dank, dass Sie sich für den Topcom Protalker PT-1116 entschieden haben. Es handelt sich dabei um ein hochwertiges Sprechfunkgerät für große Entfernungen mit einer Reichweite von maximal 10 km unter optimalen Bedingungen. Es verursacht keine laufenden

Betriebskosten, außer den geringfügigen Kosten für das Aufladen der Akkus.

Der Protalker PT-1116 kann auf dem lizenzfreien Betriebsfunkfrequenzband 446 MHz und mit 8 unterschiedlichen Funkfrequenzen eingesetzt werden.

Der drehbare Kanalwahlschalter verfügt über 16 verschiedene Positionen:

- Kanal 1 – 8: die 8 Betriebsfunkfrequenzen auf 446 MHz + ein vordefinierter DCS-Subkanalcode.

- Kanal 9 – 16: die 8 unterschiedlichen Betriebsfunkfrequenzen auf 446 MHz ohne einen vordefinierten DCS-Subkanalcode.

Entsprechend der PMR-Norm für die Verwendung auf 446 MHz beträgt die Sendeleistung des Gerätes 0,5 Watt, und die Antenne kann nicht von dem Gehäuse entfernt werden. Der PT-1116 entspricht Schutzart IP54 und kann daher in staubigen Umgebungen eingesetzt werden, und er ist spritzwassergeschützt. Dank des hochwertigen Lautsprechers empfangen Sie stets ein lautes und klares Tonsignal.

2 CE-Kennzeichnung

Das CE-Zeichen auf dem Gerät, der Bedienungsanleitung und der Verpackung zeigt an, dass das Gerät die grundlegenden Anforderungen der R&TTE-Richtlinie 1999/5/EG erfüllt.

3 Sicherheitshinweise

3.1 Allgemeines

Bitte lesen Sie die folgenden Informationen für den sicheren und ordnungsgemäßen Gebrauch aufmerksam durch. Machen Sie sich mit allen Funktionen des Geräts vertraut. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung sicher auf.

3.2 Verbrennungsgefahr

• Berühren Sie die Antenne nicht, wenn der Antennenschutz beschädigt ist. Eine Berührung der Antenne mit der Haut kann bei einer Übertragung zu einer geringfügigen Verbrennung führen.
• Batterien können Sachschäden und Verbrennungen verursachen, wenn leitende Materialien wie Schmuck, Schlüssel oder Perlenketten freiliegende Anschlüsse berühren. Das Material schließt unter Umständen einen elektrischen Stromkreis (Kurzschluss) und wird dadurch entsprechend heiß. Seien Sie achtsam im Umgang mit Akkus und Batterien, insbesondere wenn Sie diese in einer Tasche, einem Geldbeutel oder einem anderen Behälter mit metallenen Objekten aufbewahren.

3.3 Verletzungsgefahr

- Legen Sie Ihr Gerät nicht in den Bereich über einem Airbag oder in den Airbagauslösebereich. Airbags blasen sich mit großer Wucht auf. Wenn sich das Funkgerät im Airbagauslösebereich befindet und der Airbag auslöst, kann es sein, dass das Funkgerät mit großer Wucht durch das Auto geschleudert wird und dabei Insassen des Fahrzeugs verletzt.

19

• Halten Sie mit dem Sprechfunkgerät einen Abstand von mindestens 15 cm zu einem Herzschrittmacher ein.
• Schalten Sie Ihr Sprechfunkgerät sofort aus, sobald eine Interferenz mit medizinischen Geräten auftritt.

3.4 Explosionsgefahr

• Tauschen Sie die Batterien/Akkus niemals in potenziell explosionsgefährdeten Bereichen aus. Während des Einsetzens oder Entfernens der Batterien/Akkus kann es zu einem Funkenschlag kommen, der eine Explosion auslöst.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich in einem explosionsgefährdeten Bereich befinden. Ein Funkenschlag in solchen Bereichen kann eine Explosion oder einen Brand verursachen, was zu Verletzungen und sogar zum Tod führen kann.
• Werfen Sie Batterien/Akkus niemals ins Feuer, da sie explodieren könnten.

Explosionsgefährdete Bereiche sind oft, aber nicht immer eindeutig ausgewiesen. Dazu zählen Tankbereiche, wie z. B. unter Deck auf Schiffen, Kraftstoff- oder Chemikalienüberführungen oder Aufbewahrungsbereiche. Bereiche, in denen die Luft Chemikalien oder Teilchen enthält, wie z. B. Getreide, Staub oder Metallpulver. Alle anderen Bereiche, in denen Sie normalerweise angewiesen werden Ihren Kraftfahrzeugmotor abzuschalten.

3.5 Vergiftungsgefahr

- Halten Sie Batterien/Akkus außer Reichweite von kleinen Kindern.

3.6 Vorschriften

• In einigen Ländern ist es verboten, Ihr Sprech funkgerät während des Steuers eines Fahrzeugs zu benutzen. Halten Sie Ihr Fahrzeug in diesen Fällen neben der Straße an, bevor Sie das Sprechfunkgerät benutzen.
• Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich an Bord eines Flugzeugs befinden und entsprechende Anweisungen erhalten. Die Benutzung des Geräts muss entsprechend den Bestimmungen der Fluglinie und den Anweisungen der Besatzung erfolgen.
• Schalten Sie Ihr Gerät überall dort aus, wo Aushänge es von Ihnen verlangen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise Geräte, die empfindlich auf externe Radiofrequenzen reagieren.
• Das Ersetzen oder Verändern der Antenne kann die Gerätespezifizierung verändern und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außerdem das Funkgerät beschädigen.

3.7 Hinweise

• Berühren Sie die Antenne während einer Übertragung nicht, da dadurch die Reichweite beeinflusst werden kann.
• Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät längere Zeit nicht verwenden.

4 Reinigung und Wartung

• Reinigen Sie das Gerät, indem Sie es mit einem weichen, feuchten Tuch abwischen. Verwenden Sie keine Reinigungs- oder Lösungsmittel für das Gerät. Diese können das Gehäuse beschädigen und ins Innere gelangen, was zu dauerhaften Schäden führen kann.
  • Die Batteriekontakte können mit einem trockenen, flusenfreien Tuch abgewischt werden.
• Sollte das Gerät einmal nass werden, schalten Sie es aus, und entfernen Sie sofort die Batterien/Akkus. Trocknen Sie das Batteriefach mit einem weichen Tuch, um den potenziellen Wasserschaden zu minimieren. Lassen Sie das Batteriefach über Nacht geöffnet, oder bis es vollständig getrocknet ist. Benutzen Sie das Gerät erst, wenn es vollständig getrocknet ist.

5 Entsorgung des Geräts (Umweltschutz)

Verbrauchte und defekte Geräte sollten Sie nicht im normalen Hausmüll entsorgen, sondern an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgeben. Das Symbol am Gerät, in der Bedienungsanleitung und/oder auf der Verpackung weist darauf hin.

Einige der Materialien des Geräts können wiederverwertet werden, wenn sie an

einer Recyclingstelle abgegeben werden. Mit der Wiederverwertung einiger Teile oder Rohstoffe aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an die örtlichen Behörden, wenn Sie weitere Informationen über die Sammelstellen in Ihrer Umgebung benötigen.

6 Verwenden eines 446-MHz-Sprechfunkgerätes

Um über Sprechfunkgeräte kommunizieren zu können, müssen alle auf die gleiche Frequenz + Subkanalcode eingestellt sein und sich innerhalb der Empfangsreichweite befinden (bis max. 10 km unter optimalen Bedingungen).

Da der PT-1116 auf den lizenzfreien 446-MHz-Frequenzen betrieben wird, werden auch andere lizenzfreie Sprechfunkgeräte auf dieser Frequenz verwendet. Daher ist eine Privatsphäre nicht garantiert. Jede Person mit einem Sprechfunkgerät, das auf Ihre Frequenz eingestellt ist, kann Ihr Gespräch mithören.

Möchten Sie kommunizieren (eine Sprechverbindung erzeugen), drücken Sie die PTT-Taste. Sobald diese Taste gedrückt ist, schaltet sich das Gerät in den Sendemodus, und Sie können in das Mikrofon sprechen. Alle Sprechfunkgeräte innerhalb der Reichweite, die auf denselben Kanal eingestellt sind und sich im Standby-Modus befinden (nicht im Sendemodus), hören Ihre Nachricht. Zum Antworten müssen Sie abwarten, bis die andere Seite mit dem Sprechen fertig ist. Drücken Sie zum Antworten die PPT-Taste, und sprechen Sie in das Mikrofon.

Drücken zwei oder mehr Benutzer die PTT-Taste gleichzeitig, so wird der Empfänger nur das stärkste Signal empfangen. Alle anderen Signale werden unterdrückt. Daher sollten Sie nur ein Signal übertragen (die PTT-Taste drücken), wenn der Kanal frei ist.

Die Reichweite der Funkwellen wird stark durch Hindernisse, wie beispielsweise Gebäude, Beton- und Metallstrukturen, Unebenheiten in der Landschaft, Bewaldungen, Bepflanzungen, Feuchtigkeit usw., beeinflusst. Das bedeutet, dass die Reichweite zwischen zwei oder mehreren Sprechfunkgeräten in einigen extremen Fällen auf einige Dutzend Meter beschränkt sein kann. Sie werden schnell feststellen, dass ein Sprechfunkgerät am besten funktioniert, wenn zwischen den Benutzern nur wenige Hindernisse vorhanden sind.

7 Packungsinhalt

• 1 x Protalker PT-1116
• 1 x Gürtelhalter
• 1 x Tischladegerät
• 1 x Netzteil
• 1 x Li-Ionen-Akku
• 1 x ECO-Bedienungsanleitung

8 Erste Schritte

8.1 Einsetzen des Akkupacks

Richten Sie den Akkupack an der Rückseite des Sprechfunkgerätes aus. Drücken Sie den Akkupack und das Gehäuse des Sprechfunkgerätes fest zusammen, bis der Akku in der Verriegelung einrastet.

8.2 Entfernen des Akkupacks

Halten Sie die Verriegelung weiter gedrückt, und nehmen Sie den Akkupack von dem Gehäuse des Sprechfunkgerätes ab.

Protalker 1116

8.3 Befestigen des Gürtelclips

Entfernen Sie die Schraube auf der Rückseite des Sprechfunkgeräts, setzen Sie den Clipknopf auf, und befestigen Sie ihn mit der Schraube. Richten Sie die Rillen des Gürtelclips mit dem Knopf aus, und drücken Sie den Gürtelclip nach unten, bis er einrastet.

8.4 Lösen des Gürtelclips

Drücken Sie die Feder der Gürtelcliphalterung nach unten, und drücken Sie den Gürtelclip nach oben, um ihn vom Gerät zu entfernen.

8.5 Befestigen des Handgurtes

Führen Sie die kleine Schlaufe des Handgurtes durch den Durchzug oben an der Gehäuserückseite des Sprechfunkgerätes. Ziehen Sie den gesamten Handgurt durch die kleine Schlaufe, sodass der Handgurt ordnungsgemäß befestigt ist.

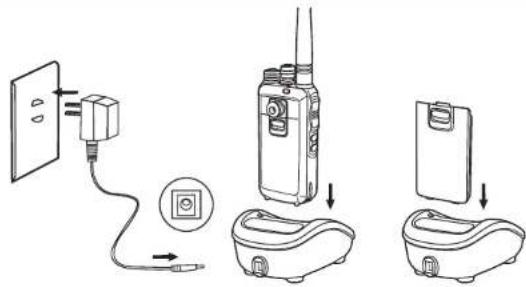

8.6 Aufladen des Akkus

1. Schließen Sie den Stecker des Netzadapters an der Rückseite der Ladestation an.
2. Verbinden Sie dann den Netzadapter mit einer leicht zugänglichen Steckdose.
   Setzen Sie das Sprechfunkgerät (mit ein gelegtem Akku) oder den einzelnen Akku in das Ladegerät.

21

Die LED-Farbe zeigt den Ladestatus des Akkus an:

• Rot: Aufladen
- Grün: Vollständig aufgeladen

Das Aufladen eines vollständig entladenen Akkus dauert ca. 3,5 Stunden.

Das Sprechfunkgerät darf während des Aufladens nicht verwendet werden. Schalten Sie das Sprechfunkgerät vor dem Aufladen aus.

Schließen Sie die Akkus nicht kurz, und verbrennen Sie sie nicht. Entfernen Sie die Akkus, wenn das Gerät längere Zeit nicht verwendet wird.

22

9 Das Sprechfunkgerät

1. Fest eingebaute Antenne
2. Kanalwahlschalter (16 Positionen)
3. Ein-/Aus-/Lautstärke-Drehschalter
4. Externer Lautsprecher/externes Mikrofon, PC-Kabelanschluss
5. Lautsprecher
6. Mikrofon
7. Funktionstaste 1
8. Funktionstaste 2
9. PTT-Taste

10. Status-LED

11. Grün: Empfang

12. Rot blinkend: Suchfunktion
13. Rot: Übertragung

14. Grün blinkend: Batteriestandsanzeige

15. Gurtdurchzug

16. Gürtelclip
17. Akku

10 Verwenden des Sprechfunkgerätes

Protalker 1116

10.1 Ein- und Ausschalten des Sprechfunkgerätes

– Drehen Sie den „Ein-/Aus-/Laut stärke-Schalter“ 3 im Uhrzeigersinn. Sie erkennen durch ein hörbares Klickgeräusch, dass das Sprechfunkgerät eingeschaltet ist.
- Stellen Sie die Lautstärke mithilfe des Schalters ein.
- Drehen Sie den „Ein-/Aus-/Lautstärke-Schalter“ ③ vollständig gegen den Uhrzeigersinn. Sie erkennen durch ein hörbares Klickgeräusch, dass das Sprechfunkgerät ausgeschaltet ist.

Schließen Sie die Akkus nicht kurz, und verbrennen Sie sie nicht. Entfernen Sie die Akkus, wenn das Gerät längere Zeit nicht verwendet wird.

10.2 Wählen des Kanals

Der PT-1116 verfügt über 16 vorprogrammierte Kanäle. Wir empfehlen die Verwendung der ersten acht Kanäle (1 – 8), da diese die Kombination von Funkfrequenz mit DCS-Subkanalcode darstellen. Auf diese Art und Weise entstehen weniger Interferenzen mit anderen Benutzern von 446-MHz-Sprechfunkgeräten. Die zweite Auswahl an acht Kanälen (9 – 16) bietet acht verschiedene Funkfrequenzen, mit denen Sie mit Benutzern von 446-MHz-Sprechfunkgeräten ohne DCS-Subkanalcode sprechen bzw. diese hören können.

– Drehen Sie den „Kanalwahlschalter“, ② um den gewünschten Kanal auszuwählen.

Die Tabelle in Anhang A bietet eine Übersicht über die vorprogrammierten Kanäle des PT-1116.

Wenn Sie das optionale PC-Programmierkabel und die Programmierungssoftware, die Sie von der Topcom-Website www.topcom.net herunterladen können, verwenden, können Sie die Kanalfrequenzen, den CTCSS/DCS-Subkanal, die Funktionstasten und weitere Funktionen neu programmieren.

10.3 Batteriestandsanzeige

Ist das Sprechfunkgerät eingeschaltet, zeigt die Status-LED ⑩ den Batteriestand an.

• 4 x grün blinkend: 80-100 % verbleibende Batterieladung.
• 3 x grün blinkend: 50-80 % verbleibende Batterieladung.
• 2 x grün blinkend: 20-50 % verbleibende Batterieladung.
• 1 x grün blinkend: 5-20 % verbleibende Batterieladung.

Die Status-LED blinkt langsam rot, und die Stimmansage informiert Sie, wann Sie die Batterie aufladen müssen.

Protalker 1116

10.4 Senden eines Signals

Halten Sie die PTT-Taste ⑨ gedrückt, und sprechen Sie in das Mikrofon. Der ideale Abstand zwischen Mikrofon des Sprechfunkgerätes und Mund beträgt 5 bis 10 cm.

Die Status-LED ⑩ wechselt während der Übertragung zu Rot.

10.5 Empfangen von Signalen

Wenn der PT-1116 EINGESCHALTET ist, befindet sich das Gerät stets im Empfangsmodus auf dem ausgewählten Kanal.

Während des Signalempfangs kann die Lautstärke stets mit dem Schalter ③ eingestellt werden.

Die Status-LED ② wechselt beim Empfang eines Signals zu Grün.

10.6 Funktionstasten

Der PT-1116 verfügt über zwei Funktionstasten. Jede Taste ist standardmäßig mit zwei Funktionen vorprogrammiert.

Wenn Sie das optionale PC-Programmierkabel und die Software verwenden, können Sie den Funktionstasten weitere Funktionen zuweisen.

10.6.1 Suchfunktion

Durch kurzes Drücken der Funktionstaste 1 ⑦ beginnt das Sprechfunkgerät mit der Suche nach Signalen auf den ersten acht Kanälen (1 – 8). Auf diese Art und Weise sucht das Sprechfunkgerät nach Signalen von anderen Benutzern eines PT-1116 oder nach Benutzern, die die gleiche Funkfrquenz mit dem gleichen DCS-Subkanal verwenden. (Anhang A)

Die Status-LED ⑩ blinkt während des Suchvorgangs rot. Beim Empfang eines Signals können Sie dieses durch Drücken auf die PPT-Taste ⑨ beantworten. Der Suchvorgang wird nach vier Sekunden automatisch fortgesetzt.

Durch emeutes kurzes Drücken der Funktionstaste 1 ⑦ wird der Suchvorgang deaktiviert.

10.6.2 Voice Scrambler

Durch Drücken der Funktionstaste 1 ⑦ für mindestens 1,5 Sekunden wird der Voice Scrambler aktiviert.

Auf diese Weise können Sie von anderen Sprechfunkgeräten, die nicht über diese Funktion verfügen, während der Übertragung nicht verstanden werden.

Durch erneutes Drücken der Funktionstaste 1 ⑦ für mindestens 1,5 Sekunden wird der Voice Scrambler deaktiviert.

Stellen Sie sicher, dass alle Benutzer den Voice Scrambler gleichzeitig aktivieren, damit sie sich untereinander verständigen können.

10.6.3 Ausschaltung der Ansage

Das Sprechfunkgerät informiert Sie standardmäßig mit einer englischen Stimmansage über die Kanalnummer und Funktionen.

Sie haben die Wahl zwischen einer Stimmansage, einem Signalton oder einer Stummschaltung. Drücken Sie kurz die Funktionstaste 2 ^8 , um zwischen diesen drei Möglichkeiten zu wechseln.

23

10.6.4 Überwachung

Durch Drücken der Funktionstaste 2 ^8 für mindestens 1,5 Sekunden wird die Überwachungsfunktion aktiviert. Sie können nun auch schwache Signale hören.

Durch erneutes Drücken der Funktionstaste 2 ⑧ für mindestens 1,5 Sekunden wird die Überwachungsfunktion deaktiviert.

10.6.5 Weitere Funktionen

Wenn Sie das optionale PC-Programmierkabel und die herunterladbare

Programmierungssoftware verwenden, können Sie beiden Funktionstasten weitere Funktionen zuweisen:

• Alarm: Senden eines Signaltons an andere Benutzer eines PT-1116

- Überprüfung der Batterieladung: Überprüfung des Batteriestatus

- Flüstermodus: Zuschaltung eines Mikrofonverstärkers; Sie haben so die Möglichkeit, nötigenfalls ins Mikrofon zu flüstern. Das empfangende Sprechfunkgerät versteht Sie besser. Unter normalen Bedingungen sollte der Flüstermodus deaktiviert sein.

- VOX: VOX-Aktivierung/-Deaktivierung: Nur bei Verwendung einer VOX-Sprechgarnitur mit VOX-Schalter.

Nicht alle Sprechgarnituren unterstützen den VOX-Modus!

- Compander: Aktivierung/Deaktivierung der Kompandierung für eine sensible Geräuschregulierung (Rauschunterdrückung). Um ein optimales Ergebnis zu erzielen, sollten alle Benutzer den Compander gleichzeitig aktivieren.

11 Anschließen eines externen Lautsprechers bzw. Mikrofons

Über die Anschlüsse an der Geräteseite kann optional ein Lautsprecher bzw. ein Mikrofon (Schultermikrofon, Ohrhörer, PC-Programmierkabel usw.) angeschlossen werden. ④

Stecken Sie den Lautsprecher- bzw. Mikrofonstecker in die Lautsprecher- bzw. Mikrofonbuchse des PT-1116.

Die Abbildung in Anhang B zeigt den Anschuss eines Lautsprechers bzw. Mikrofons.

12 VOX

Wenn Sie das optionale PC-Programmierkabel und die herunterladbare

Programmierungssoftware verwenden, können Sie VOX im Sprechfunkgerät aktivieren.

Bei Verwendung einer VOX-Sprechgarnitur befolgen Sie die nachstehenden Schritte:

• Aktivieren Sie VOX mit der PC-Software
  – Schalten Sie den PT-1116 aus
  – Stellen Sie den Schalter der Sprechgranitur auf VOX
• Stecken Sie den Lautsprecher- bzw. Mikrofonstecker der Sprechgamitur in die
  Lautsprecher- bzw. Mikrofonbuchse des PT-1116.
  – Schalten Sie zurück auf den PT-1116.

13 Technische Daten

Weitere Informationen zu den technischen Daten finden Sie in Anhang C.

14 Garantie

14.1 Garantiezeit

Die Geräte haben eine Garantiezeit von 24 Monaten. Die Garantiezeit beginnt an dem Tag, an dem das neue Gerät gekauft wird. Die Garantie gilt nicht für Batterien oder Akkus.

Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt. Der Garantieanspruch muss durch Vorlage des Originalkaufbelegs oder einer Kopie des Kaufbelegs nachgewiesen werden, aus dem das Kaufdatum und das Gerätemodell ersichtlich sind.

14.2 Garantieausschlüsse

Schäden oder Defekte, die durch unsachgemäße Handhabung oder unsachgemäßen Betrieb verursacht werden, sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder -zubehör entstehen, fallen nicht unter die Garantie.

Die Garantie deckt weder Schäden durch äußere Einflüsse, wie Blitzschlag, Wasser und Feuer, noch Transportschäden ab. Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht wurde, kann kein Garantieanspruch geltend gemacht werden.

Alle Garantieansprüche erlöschen, wenn das Gerät vom Käufer repariert, verändert oder umgebaut wurde.

Protalker 1116
