BEDIENUNGSANLEITUNG HDB 9 SCHOLTES

Montage- und Gebrauchsanweisung

Dunstabzugshaube

DE

Italiano

English

Français

Nederlands

Deutsch

HDN 9

HDB 9

Inhalt

Befestigung, 34

Befestigung, 34

Beschreibung der Dunstabzugshaube, 36

Bedienfeld, 36

Betrieb, 37

Wartung, 38

Reinigung, 38

Reinigung des Fettfilters, 38

Reinigung des Aktivkohlefilters, 38

Aufbau und Auswechslung des Filters, 38

Ersetzten der Lämpchen, 39

Warnung, 40

Allgemeine Sicherheit, 40

Entsorgung, 40

Scholtès

DE

! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichern Sie sich bitte dass Sie mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt wichtige Informationen ueber die Installation, Benutzen und Sicherheit.

! Keine elektrische oder mechanische Aenderungen auf dem Produkt oder auf die Fluchtleitungen machen.

! Ihre Dunstabzugshaube ist im Abluftbetrieb funktionsbereit. Um sie im Umluftbetrieb zu benutzen, muss der entsprechende Zubehörsatz mit den dafür notwendigen Bauteilen bestellt werden. Sämtliche Informationen hinsichtlich der Umwandlung der Dunstabzugshaube vom Abluft- in den Umluftbetrieb entnehmen Sie bitte dem Handbuch, das dem Produkt beigefügt ist.

Befestigung

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis!: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen, bitte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird.

Verbindung an einem Anlassrohr

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch). Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geraeuschentwicklung.

Jegliche Verantwortung diesbezueglich wird daher abgelenkt

! Jegliche Verantwortung wird von der Firma abgelehnt, sollten diese Normen nicht respektiert werden.

Einleitende Informationen zur Installation der Dunstabzugshaube:

Vor dem Anschluss des Gerätes die Haube mit Hilfe der Hauptschalttafel der Wohnung stromlos setzen.

Den/die Fettfilter und das Kohlefiltergestell entfernen. Die Kaminhalterung zusammenbauen (3 Teile):

Die drei Teile müssen mit 4 Schrauben aneinander befestigt werden, die Größe der Halterung ist regulierbar und muss der Innenbreite des Teleskopkamins entsprechen.

Das Umlenkgitter zusammenbauen (nur wenn ein aus 3 Teilen bestehendes Umlenkgitter mitgeliefert wird - das Umlenkgitter wird nur für den Umluftbetrieb verwendet):

Die drei Teile müssen mit 2 Schrauben aneinander befestigt werden, die Größe des Umlenkgitters ist regulierbar und muss der Breite der Kaminhalterung entsprechen, an der es dann befestigt wird.

G 4 x Ø 4x8 F H F G

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können.

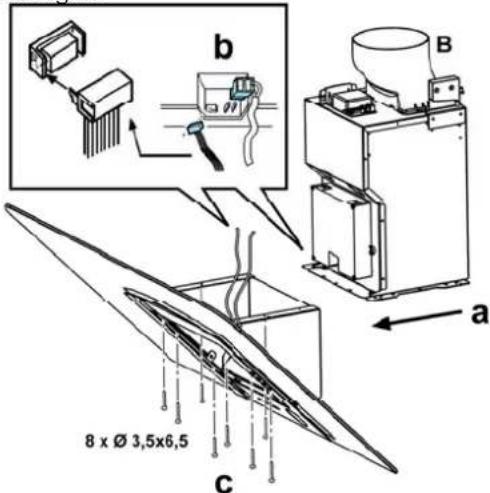

a. Die Sauggruppe auf eine Fläche stellen und den unteren Haubenteil einschieben.
b. Den Elektroanschluss zwischen den beiden Teilen vornehmen.
c. Die Haube endgültig an der Sauggruppe mit der Anzahl und Art der angegebenen Schrauben befestigen.

8 x Ø 3,5x6,5 b B a C

1. Mit einem Bleistift an der Wand eine Linie bis zur Decke kennzeichnen, die mit der Mittellinie übereinstimmen muss und die Montage erleichtert.
2. Den Bohrplan an die Wand legen: die vertikale Mittellinie des Bohrplans muss mit der an der Wand gekennzeichneten Linie übereinstimmen; ferner muss die untere Bohrplankante der unteren Kante der Haube entsprechen.
3. Den Haltebügel auf den Bohrplan legen, wobei dieser mit dem gestrichelten Rechteck übereinstimmen muss; die beiden äußeren Bohrlöcher kennzeichnen und bohren; den Bohrplan entfernen und 2 Mauerdübel einfügen; dann den Haltebügel der Haube mit 2 Schrauben 5x45 mm fixieren.
4. Die Haube beim Bügel einhaken.
5. Die Distanz der Haube zur Wand regeln.
6. Die Haube horizontal ausrichten.
7. Vom Innern der Sauggruppe aus, mit einem Bleistift das Bohrloch für die endgültige Befestigung der Haube kennzeichnen (es sind zwei Fixierungspunkte notwendig).
8. Die Haube vom Bügel nehmen.
9. Die gekennzeichnete Stelle bohren (Ø8mm – siehe Arbeitsgang 7).
10. Zwei Wanddübel einfügen.
11. Den Kamin-Haltebügel „G“ an der Wand fixieren (der Decke anliegend); hierbei wird der Haltebügel als Bohrplan verwendet (das kleine Langloch am Haltebügel muss mit der zuvor an der Wand gekennzeichneten Linie übereinstimmen - Arbeitsgang 1); mit dem Bleistift 2 Bohrungen kennzeichnen, bohren (∅8mm) und 2 Dübel einfügen.
12. Den Kaminhaltebügel mit 2 Schrauben 5x45mm an

der Wand fixieren.

1. Die Haube beim unteren Bügel einhängen.

2. Die Dunstabzugshaube definitiv (UNBEDINGT NOTWENDIG) an der Wand fixieren.

3. Den Rohranschluss zum Ableiten des Rauchs am Anschlussring an der Oberseite des Saugmotors vornehmen (Rohr und Rohrschellen werden nicht mitgeliefert, sondern müssen gekauft werden).

Das andere Rohrende muss bei Abluftbetrieb an eine Vorrichtung angeschlossen werden, die den Rauch in Freie leitet.

Soll die Haube mit Umluftbetrieb arbeiten, anschließend das Umlenkgitter F am Kaminhaltebügel G befestigen und das andere Rohrende mit dem auf das Umlenkgitter F gesetzten Anschlussring verbinden.

1. Den Elektroanschluss vornehmen.
2. Die Kamine anbringen und oben mit 2 Schrauben (17a) an der Kaminhalterung „G“ (17b) fixieren.
3. Den unteren Kaminteil nach unten gleiten lassen, um die Sauggruppe vollständig abzudecken und in den entsprechenden Sitz an der Haube einschieben.
4. Befestigen Sie den unteren Teil des Kamins mit 2 Schrauben

Ø 2,9x6,5 17a Ø 2,9x6,5 17a G 17b 12 17b 11 11 Ø 2,9x6,5 19 18 4-13 8 4-13 8 Ø 2,9x6,5 19 3 2 6 5 6 5 9 10 9 10 7 14 14

Das Kohlefiltergestell und den/die Fettfilter wieder einbauen und den ordnungsgemäßen Betrieb der Haube prüfen.

Beschreibung der Dunstabzugshaube

DE

Bedienfeld

A. Schalter ON/OFF Beleuchtung
B. Schalter ON/OFF der Absaugfunktion und zum Einschalten der geringsten Saugstärke
B+C. Schalter zum Einschalten der mittleren Saugstärke
B+D. Schalter zum Einschalten der maximalen Saugstärke
E. Funktionskontrolleuchte

! Um einen optimalen Geruchsabzug zu begünstigen, wird empfohlen, die Abzugshaube bereits vor dem Kochen einzuschalten. Ebenso wird geraten, das Gerät erst wieder zehn bis fünfzehn Minuten nach dem Kochen auszuschalten.

! Es wird empfohlen, unter der Abzugshaube nur bei ständiger Aufsicht in schwimmendem Fett zu braten.

! Ein Flambieren von Speisen unter der Abzugshaube ist wegen Feuergefahr verboten.

Die beste Leistung des Gerätes wird beim Einsatz als Abluftgerät erzielt. Es wird deshalb nach Möglichkeit empfohlen, die Dunstabzugshaube in dieser Ausführung zu verwenden.

Abluftbetrieb

Die Kochdünste werden über ein Abluftrohr, das an den oben an der Dunstabzugshaube befindlichen Abluftstutzen angeschlossen wird, ins Freie geleitet. Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauft werden. Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen:150mm. Das Abluftrohr muß muß in waagrechter Lage leicht nach oben geneigt sein (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann. Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieser entfernt werden.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem Fachhändler erhältlich ist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.

DE

! Ehe man Arbeiten an der Abzughaube vornimmt, muß das Gerät stromlos gemacht werden!

Für eine dauerhafte, optimale Leistungsfähigkeit Ihrer Abzugshaube wird eine regelmäßige Pflege empfohlen (im Durchschnitt alle zehn Tage).

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch aussen häufig gereinigt werden (etwa in den selben Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung:

Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Reinigung des Fettfilters

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

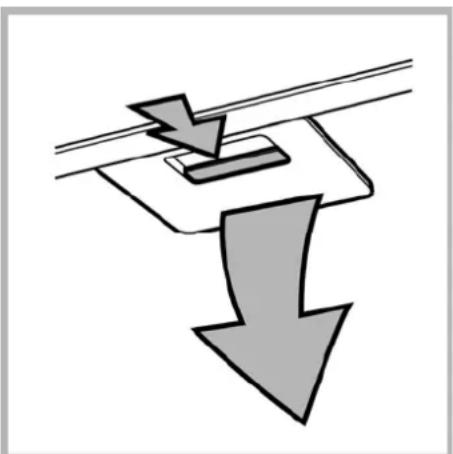

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Reinigung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den ollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Aufbau und Auswechslung des Filters

Aktivkohlefilter

Den Rahmen h, der den Filter i trägt, abnehmen, dazu die Verriegelungen g, um 90° drehen.

Das Aktivkohlevlies in das Innere des Rahmens einsetzten und wieder in umgekehrter Reihenfolge befestigen (j).

j i h g g g

Ersetzten der Lämpchen

Das Gerät von Stromnetz abschalten.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

• Mit Hilfe eines kleinen Schlitzschraubenziehers den Rand des Lämpchens anheben, um dieses herausziehen zu können.
• Das zu ersetzende Lämpchen entfernen und dieses mit einer Lampe mit 12V 20W MAX 30° ∅35 12V GU4 ersetzen.
• Das Ersetzen und die Montage des neuen Lämpchens durchführen, indem die beschriebenen Schritte in umgekehrter Reihenfolge ausgeführt werden.

Allgemeine Sicherheit

! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

! Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

! Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicherheit verantwortliche Person.

! Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät spielen.

! Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

! Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

! Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.

! Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

! Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

! Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

! Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

! In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

! Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

! Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

! Die Dunstabzugshaube nie benutzen oder sie ohne die nicht richtigen montierten Lampen lassen um einen Risiko von einem Stromschlag zu vermeiden.

! Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

Entsorgung

- Entsorgung des Materiales der Verpackung: an die lokalen Normen achten, so dass die Verpackungen nochmal benutzt werden koennen.

! Sollten Anomalien sein, bitte wenden Sie sich an den autorisierten Kundendienst um originelle Ersatzteile zu verlangen.

! Die Informationen und die technischen Daten koennen Aenderungen haben und der Hersteller, nach den Entwicklungen der Technik, behaelt das Recht die Aenderungen zu machen die er denkt dass sie noetig sind ohne die Verflichtung es vorherzusagen.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol — einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen

Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.
