GEBRUIKSAANWIJZING HDB 9 SCHOLTES

Montagevoorschriften en gebruiksaanwiizing

Afzuigkap

NL

Italiano

English

Français

Nederlands

Deutsch

HDN 9

HDB 9

Inhoudsopgave

Het installeren, 26

Het installeren, 26

Beschrijving van de wasemkap, 28

Bedieningspaneel, 28

Werking, 29

Onderhoud, 30

Schoonmaak, 30

Reiniging van het vetfilter, 30

Schoonmaak van de koolstofffilter, 30

Montage en vervanging van de filter, 30

Vervanging lampjes, 30

Waarschuwing, 31

Algemene veiligheidsvoorschriften, 31

Afdanking, 31

Scholtès

NL

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren.
! Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.
! Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.

Om de afzuigkap als filterend apparaat te gebruiken dient de speciale set met alle benodigdheden, besteld te worden.

De inlichtingen om de afzuigkap van afzuigend apparaat in filterend apparaat om te zetten zijn reeds aanwezig in de bijgesloten handleiding van het product.

Het installeren

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen.

Attentie: alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of deze goed functioneert, controleer altijd of de voedingskabel goed gemonteerd is.

Verbinding aan een afvoerpijp

Verbind de wasemkap aan wandafvoerpijpen en afvoeropeningen met dezelfde diameter als de luchtuitgang (verbindingsflens).Het gebruik van wandafvoerpijpen of afvoeropeningen met een kleinere diameter zal leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid. ledere aansprakelijkheid hiervoor wordt afgewezen.

! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.

Voorafgaande informatie voor installatie van de wasemkap:

Koppel de wasemkap tijdens het maken van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.

Verwijder het/de vetfilter/s en het frame van het koolstofffilter.

Montagesteun monteren (3 delen):

De drie delen moeten met 4 schroeven aan elkaar bevestigd worden, de maat van de steun is regelbaar en moet overeenkomen met de binnenbreedte van de telescoopschouw.

Luchtgeleider monteren (alleen in het geval dat een luchtgeleider bestaande uit drie delen geleverd wordt – de luchtgeleider wordt alleen voor het filterende apparaat gebruikt)

De drie delen moeten met 2 schroeven aan elkaar bevestigd worden, de maat van de luchtgeleider is regelbaar en moet overeenkomen met de breedte van de montagesteun waaran hij wordt bevestigd.

G 4 x Ø 4x8 F H F G

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden.

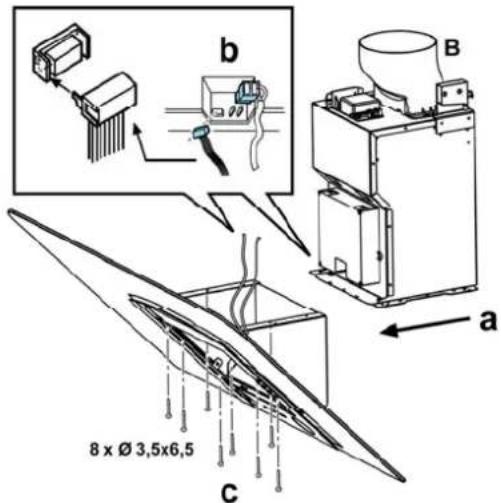

a. Zet de afzuiggroep op een vlak en steek het onderste schouwdeel hierin.
b. Maak de elektrische aansluitingen tussen de twee delen.
c. Maak de kap definitief aan de zuiggroep vast met het aantal en type schroeven uit de afbeelding.

8 x Ø 3,5x6,5 b B a c

1. Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middellijn van het apparaat; dit vergemakkelijkt de installatie.
2. Houd de boormal tegen de muur: de verticale middellijn op de boormal moet corresponderen met de middellijn die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap.
3. Houd de draagbeugel tegen de boormal en laat hem samenvallen met de rechthoek die getekend is met een stippellijn, teken de twee externe gaten en boor deze, haal de boormal weg, steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5x45 mm.
4. Hang de wasemkap aan de beugel.
5. Regel de afstand van de wasemkap tot de muur.
6. Regel de horizontale positie van de wasemkap.
7. Teken met een potlood, vanuit de binnenkant van de zuiggroep, het gat voor de definitieve bevestiging aan de wasemkap (er zijn twee definitieve hechtpunten nodig).
8. Haal de wasemkap van de beugel.
9. Boor het gat op het aangegeven punt (∅ 8 mm – zie handeling 7).
10. Steek 2 pluggen in de muur.
11. Bevestig de draagbeugel van de schouwdelen „G“ aan de muur, aansluitend aan het plafond, gebruik de draagbeugel als boormal (de kleine uitsparing op de steun moet samenvallen met de eerder op de muur getrokken lijn – handeling 1) en teken met het potlood 2 gaten, boor de gaten (∅8 mm), steek er 2 pluggen in.

12. Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5x45 mm.

13. Haak de wasemkap aan de onderste beugel.

14. Zet de wasemkap definitief vast aan de muur (DIT IS BESLIST NOODZAKELIJK).

15. Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes worden niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotoreenheid.

Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanisme naar buiten, als de wasemkap gebruikt wordt als afzuigapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeleider F en het andere uiteinde van de pijp aan de aansluitring aanwezig op de luchtgeleider F.

16.Maak de elektrische aansluiting.

1. Breng de schouwdelen aan en zet hen aan de bovenkant vast met 2 schroeven (17a) aan de steun van de schouwdelen „G“ (17b).

2. Laat het onderste schouwdeel dalen om de afzuiggroep helemaal af te dekken, totdat hij goed op zijn plaats boven de wasemkap zit.

3. Bevestig de onderkant van de schouw met 2 schroeven.

Ø 2,9x6,5 17a Ø 2,9x6,5 17a G 17b 11 11 12 17b Ø 2,9x6,5 19 18 4-13 8 4-13 8 Ø 2,9x6,5 19 3 2 6 5 6 10 9 10 7 14 14

Monteer het frame van het koolstofffilter en het/de vetfilter/s en controleer of de wasemkap perfect functioneert.

Beschrijving van de wasemkap

NL

Bedieningspaneel

A. ON/OFF lichtknop
B. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht
E. werkingscontrolelampje

! Om een maximale afvoer van kookluchtjes te bevorderen wordt aangeraden de afzuigkap aan te zetten voordat u gaat koken.
! Er wordt met klem aangeraden uitsluitend onder voortdurend toezicht onder de afzuigkap te frituren.
! Het is verboden gerechten onder de afzuigkap te flamberen op straffe van het veroorzaken van brandgevaar.

Tevens wordt aangeraden de kap pas uit te schakelen tien à vijftien minuten nadat u klaar bent met koken. Het allerbeste rendement krijgt men met de versie afzuiging naar buiten en wij raden deze versie ook aan waar het maar mogelijk is.

De versie met afzuiging naar buiten

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.

De middellijn van de afvoerpijp moet even groot zijn als die van de verbindingsring: 150mm.

De horizontale stukken van de buis moeten enigszins omhoog hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te voeren.

Note. Als de wasemkap reeds is voorzien van koolstofffilter dan moet u dit verwijderen.

Gebruik van de kap als circulatiekap

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstofffilter te gebruiken.

De afgezogen lucht wordt ontvet en gefilterd voordat zij weer teruggeblazen wordt in het vertrek via het bovenste rooster

NL

! Als het rooster is verwijderd en men wil de wasemkap aan de binnenzijde reinigen, dan dient men er zich van te overtuigen dat de steker uit de wandkontaktdoos is genomen.

Voor een konstante optimale werking van uw afzuigkap, wordt aangeraden deze regelmatig schoon te maken (gemiddeld eens in de tien dagen).

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie:

Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Reiniging van het vetfilter

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

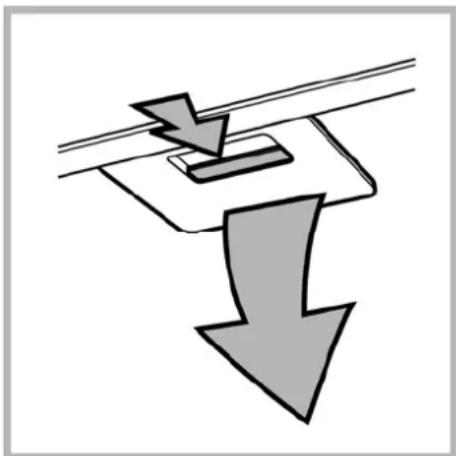

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

De koolstofffilter kan om de twee maanden gewassen worden in warm water en met geschikte wasmiddelen of in de vaatmachine op 65°C (in het geval van een reiniging in de vaatmachine voer een volledige wascyclus uit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minuten op 100°C. Vervang het matje om de 3 jaar en elke keer dat het doek beschadigt is.

Montage en vervanging van de filter

koolstofffilter

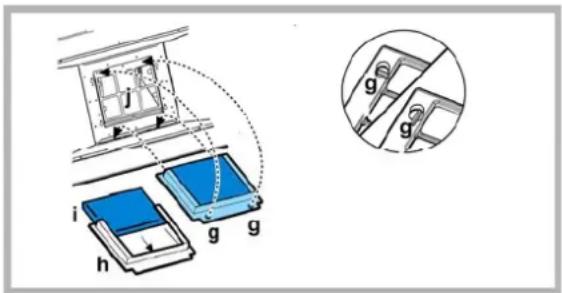

Het frame h van het filter i losnemen: daartoe de vergrendelingen g 90° draaien.

Koolfilter in het frame zetten en in omgekeerde volgorde weer bevestigen (j).

i h g g g

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn.

• Met een kleine rechte schroevedraaier, een hefwerking op de randen van het lampje uitvoeren om dit te verwijderen.
• Het lampje verwijderen en vervangen met een nieuw lampje van 12V 20W MAX 30° ∅35 12V GU4.
• De vervanging en de montage van het lampje in de tegengestelde volgorde uitvoeren.

Algemene veiligheidsvoorschriften

! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.
! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.
! Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.
! De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.
! De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!
! De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.
! Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.
! De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.
! Het is streng verboden met open vlammen onder de wasemkap te koken.
! Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.
! Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.
! Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.
! De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).
! Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.
! Zorg altijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
! ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Afdanking

• Afdanking van het verpakkingsmateriaal: neem de plaatselijke normgeving in acht zodat het verpakkingsmateriaal gerecycleerd kan worden.
  ! In geval van eventuele storingen neem contact op met de bevoegde technische assistentie dienst en vraag om origine reserveonderdelen.
  ! De aanwijzingen en de technische gegevens zijn niet bindend, de fabrikant behoudt zich het recht voor, met de vooruitgang van de techniek, veranderingen aan te brengen die hij nodig acht zonder de verplichting tot voorafgaande kennisgeving.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
