BEDIENUNGSANLEITUNG HC-BM10 KONIG

8.6 NO SIGNAL ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( )

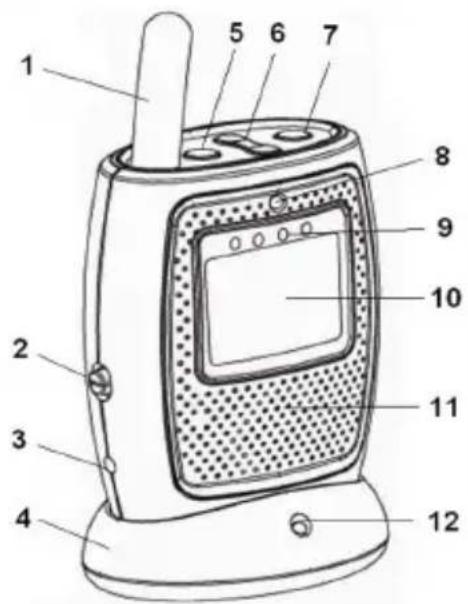

ABBILDUNG DER EMPFÄNGEREINHEIT

1. Antenne
2. EIN/AUS Schalter (Alarm)
3. 6V DC Anschluss
4. Ladestation
5. EIN/AUS Taste (Stromzufuhr)
6. Lautstärkeregler
7. Melodieauswahltaste
8. EIN/AUS LED Leuchte (Stromzufuhr)
9. LED Leuchtbalken für empfangene Lautstärke
10. LCD Anzeige
11. Lautsprecher
12. EIN/AUS LED Leuchte (Ladeprozess)
13. Sprechtaste (PTT)
14. Batteriefach
15. 6V DC Anschluss der Ladestation

ABBILDUNG DER SENDEREINHEIT

1. Antenne
2. Schalter für hohe/niedrige Sendeleistung
3. 6V DC Anschluss
4. Lautstärkeregler
5. EIN/AUS Taste (Stromzufuhr)
6. EIN/AUS LED Leuchte
7. Lautsprecher
8. Nachtlicht
9. EIN/AUS Schalter (Nachtlicht)
10. Batteriefach
11. Schalter für Gerätekopplung

SICHERHEITSANWEISUNGEN

Bitte beachten Sie die folgenden Vorsichtsmassnahmen, um Brände, Verletzungen und die Beschädigung der Geräte zu vermeiden:

Lesen Sie die Instruktionen:

Bitte lesen Sie vor dem Erstgebrauch der Geräte alle Gebrauchs- und Sicherheitsanweisungen des kabellosen 2.4GHz digital Baby Monitors.

Aufbewahrung der Anleitung:

Bitte bewahren Sie die Sicherheits-/Bedienungsanleitung für zukünftige Fragen auf.

Folgen Sie den Anweisungen:

Alle Instruktionen bezüglich des Betriebs sollten befolgt werden.

Wasser und Feuchtigkeit:

Die Geräte wurden ausschliesslich für den Gebrauch innerhalb von Räumlichkeiten entworfen. Die Geräte sollten niemals mit tropfenden oder spritzenden Flüssigkeiten in Berührung kommen. Desweiteren empfehlen wir dringend, die Geräte weder auf, unter, noch in die Nähe von Wasserbehältern, wie z.B. Vasen zu stellen. Die Geräte sollten ebenfalls nicht in der Nähe von Wasser benutzt werden, wie es z.B in Badewannen, Waschbecken in Küche und Bad, Planschbecken, feuchten Kellern etc., vorkommt.

Belüftung:

Der kabellose 2.4GHz digital Baby Monitor sollte nicht auf Betten, Sofas, Teppichen oder ähnlichen Oberflächen abgestellt werden, welche die Lüftungsöffnungen des Gerätes verschliessen. Desweiteren sollte der Gebrauch in geschlossenen Installationen, wie z.B. einem Schrank oder einem geschlossenen Bücherregal vermieden werden, da auch dort die Luftzirkulation durch die Lüftungsöffnungen nicht gewährleistet ist.

Hitzequellen:

Der kabellose 2.4GHz digitale Baby Monitor sollte fernab von Hitzequellen, wie z.B. Heizungen, Wärmespeichern, Wasserkochern oder anderen Geräten aufgestellt werden. Es wird ebenfalls empfohlen, keinerlei Quellen von offenen Flammen auf dem Gerät zu platzieren (Kerzen etc.).

Stromzufuhr:

Der kabellose 2.4GHz digitale Baby Monitor sollte ausschließlich mit dem, in der Bedienungsanleitung beschriebenen Netzteil, betrieben werden:

Sender- und Empfängereinheit: AC/DC Netzteil: 6V 400mA (mittig positiv)

Reinigung:

Bitte säubern Sie den kabellosen 2.4GHz digitalen Baby Monitor mit einem trockenen Tuch. Vermeiden Sie unbedingt die Reinigung mit Wasser!

Bei Nichtgebrauch:

Bitte trennen Sie das Netzteil der Geräte bei längerem Nichtgebrauch von der Steckdose.

Vorsicht:

a. Dieses Produkt kann die Aufsicht eine Kindes, durch einen oder beider Elternteile nicht ersetzen. Es wird empfohlen, die Aktivitäten Ihres Kindes persönlich, in regelmäßigen Zeitabständen zu überprüfen.
b. Bitte unterlassen Sie die Nutzung des kabellosen 2.4GHz digitalen Baby Monitors in Fällen in denen dessen Funktionsausfall entweder Sie, oder Andere lebensbedrohlich gefährden, oder die Unversehrtheit Ihres Eigentums in Frage stellen könnte! Der Hersteller schliesst hiermit seine Haftung und Verantwortlichkeit für den Tod oder die Verletzung Dritter, sowie die Beschädigung persönlichen und sonstigem Eigentums, welches durch eine Fehlfunktion oder Missbrauch der Geräte entstehen könnte, ausdrücklich aus.

ANMERKUNG ZU OBEN GENANNTEN REGELUNGEN

Diese Regelungen sind definiert worden, um schädliche Störungen für die Nutzung innerhalb häuslicher Umgebungen zu vermeiden. Die Geräte generieren, nutzen und strahlen Radiowellen aus, welche bei Nichtbeachtung der Bedienungsanleitung, zu Beeinträchtigungen von anderen Radiowellenempfängern und –sendern führen können. Das Auftreten einer Beeinträchtigung in einem Drittgerät, kann zu keinem Zeitpunkt gewährleistet werden. Sollte es trotzdem zu einer Störung von Radio- oder Fernsehsignalempfang kommen, welche durch das Ein- und Ausschalten des entsprechenden Gerätes bestimmt werden kann, so empfehlen wir dem Benutzer die folgenden Schritte, zur Behebung der Störung:

• Richten Sie die Antenne des Gerätes neu aus oder platzieren Sie es an einer anderen Stelle im Raum.
• Vergrössern Sie die Distanz zwischen dem beeinträchtigten Gerät und der Empfängereinheit.
• Verbinden Sie das beeinträchtigte Gerät mit einem anderen Steckdosenanschluss, getrennt von dem der Empfängereinheit.
• Ziehen Sie einen erfahrenen Fernseh-/Radiotechniker zu Rate.

Die Benutzung in Verbindung mit unvorschriftsmässigen Geräten oder nicht-abgeschirmten Kabeln hat sehr wahrscheinlich die Beeinträchtigung von Radio- oder TV-Empfang zur Folge. Der Nutzer wird hiermit davon in Kenntnis gesetzt, dass Veränderungen und sonstige Modifikationen der Geräte, ohne vorherige Erlaubnis des Herstellers, zum Erlöschen der Betriebserlaubnis führen kann.

INSTALLATION

ANSCHLUSS DES AC/DC NETZTEILS:

1. Verbinden Sie den Stecker des AC Netzteils mit dem DC Anschluss des Gerätes.
2. Verbinden Sie den AC Stecker mit einer nahegelegenen Steckdose.
3. Schalten Sie das Gerät mit dem EIN/AUS Schalter ein.
4. Die LED Leuchte für die Stromanzeige leuchtet auf.
   Warnung: Bitte benutzen Sie ausschließlich das mitgelieferte Netzteil. Die unsachgemässe Nutzung des Netzteils kann zu einer Fehlfunktion des Gerätes führen. Bitte ziehen Sie bei weiteren Fragen Ihren Händler zu Rate.

NUTZUNG DER BATTERIEN:

1. Die Empfängereinheit benötigt 3 wiederaufladbare oder Einwegbatterien (Typ: AAA) für den Betrieb.

2. Ein Satz von 3 wiederaufladbaren Batterien des Typs AAA werden mitgeliefert. Bitte nutzen Sie die wiederaufladbaren Batterien für den Gebrauch der Empfängereinheit bei der Raumüberwachung. Stellen Sie sicher, dass sich das Empfangsgerät bei Nichtgebrauch in der Ladestation befindet, um einen späteren, portablen Betrieb zu gewährleisten.

3. Sollten Sie einen weiteren Satz wiederaufladbare Batterien benötigen, so wenden Sie Sich bitte an einen ortsansässigen Händler.

AUFLADUNG DER BATTERIEN:

1. Wenn sich die Batterieleistung erschöpft, leuchten die LEDs beider Geräte in orangener Farbe.

2. Bitte beachten Sie, dass das Empfangsgerät eine Funktion zur Wiederaufladung besitzt (Ladestation), während die Sendereinheit selbige NICHT aufweist. Stellen Sie die Empfängereinheit auf die Ladestation, um die Ladevorgang zu starten. Das Batteriesymbol auf der LCD Anzeige wird regelmässig blinken, bis das Gerät vollständig geladen ist. Die LED Leuchte bleibt beständig grün, was anzeigt, daß das Gerät eingeschaltet ist. Zugleich bleibt die LED Leuchte der Empfängereinheit während des Aufladevorgangs grün.

BENUTZUNG DER SENDEREINHEIT

Ein- und Ausschalten des Gerätes

Betätigen Sie den EIN/AUS Schalter am oberen Teil der Sendereinheit um selbige ein- oder auszuschalten. Die LED Betriebsleuchte wird je nach Betriebszustand aufleuchten oder erlöschen.

Hohe/Niedrige Sendeleistung

Wählen Sie zwischen hoher oder niedriger Sendeleistung, indem Sie den entsprechenden Schalter an der Seite der Sendereinheit betätigen.

Die Einstellung für die hohe Sendeleistung liefert die höchstmögliche Reichweite für die Kommunikation beider Geräte.

Die Einstellung für die niedrige Sendeleistung begünstigt eine maximale Reichweite von ca. 100 Metern.

Lautstärkeregelung

Drücken Sie die (+) und (-) Tasten, um die Lautstärke der Sendereinheit zu regeln. Die Tasten befinden sich am oberen Teil des Gerätes.

Stimmaktivierungsfunktion (VOX)

Wenn der Lautstärkepegel den eingestellten Grenzwert überschreitet, werden die entsprechenden Geräusche von der Sendereinheit an die Empfängereinheit übertragen.

Fällt der Lautstärkepegel wieder unterhalb des eingestellten Grenzwertes, so findet keine Übertragung statt und der Lautsprecher der Empfängereinheit bleibt inaktiv.

Nachtlicht

Schalten Sie das Nachtlicht unter Betätigung des AN/AUTO/AUS Schalters, welcher sich an der Seite der Sendereinheit befindet, ein oder aus.

Setzen Sie diesen Schalter auf AUTO für die Nutzung des stimmaktivierten Nachtlichts (AUTO).

Sollte der Lautstärkepegel den eingestellten Grenzwert überschreiten, so schaltet sich das Nachtlicht ein. Fällt der Lautstärkepegel wieder unter den eingestellten Wert, so schaltet sich selbiges wieder aus.

BENUTZUNG DER EMPFÄNGEREINHEIT

Ein- und Ausschalten des Gerätes

Nutzen Sie den EIN/AUS Schalter am oberen Teil der Sendereinheit um das Gerät ein- oder auszuschalten. Die LED Betriebsleuchte wird je nach Betriebszustand aufleuchten oder erlöschen.

Lautstärkeregelung

Drücken Sie die (+) und (-) Tasten, um die Lautstärke der Sendereinheit einzustellen. Die Tasten befinden sich am oberen Teil des Gerätes. Die eingestellte Lautstärke wird auf der LCD Anzeige wiedergegeben. Auch leuchten die LEDs überhalb des Displays auf, um die Lautstärke anzuzeigen.

Melodie (Schlaflieder) Auswahl und Übertragung

Drücken Sie die Melodieauswahltaste, an der oberen Seite des Gerätes, um die Melodie auszuwählen, welche von der Sendereinheit wiedergegeben werden soll. Auf dem LCD Display wird je nach Auswahl der Melodie, L1 bis hin zu L3 angezeigt.

Die ausgewählte Melodie wird an die Sendereinheit übertragen.

Sprechtaste (PTT)

Um durch die Sendereinheit zu sprechen, drücken und halten Sie die Sprechtaste der Empfängereinheit und sprechen in unmittelbarer Nähe des Mikrofons.

Alarm beim Verlassen des Empfangsbereichs

Sollte der Sendebereich der Empfängereinheit verlassen werden, und die Sendereinheit somit kein Übertragungssignal mehr erhalten, so wird das Gerät einen kontinuierlichen Warnton wiedergeben, und auch den Schriftzug „NO SIGNAL“ auf dem LCD Display abbilden.

Anzeige der Raumtemperatur im Kinderzimmer

Die Sendereinheit kann die Temperatur des Kinderzimmers erfassen und dessen Wert an die Empfängereinheit übertragen. Selbiger Wert wird auf dem LCD Display der Empfängereinheit angezeigt. Sie können den Wert in Grad Celsius (°C) oder Grad Fahrenheit (°F), des Betätigung des Schalters, welcher sich unterhalb der Batterien der Empfängereinheit befindet, anzeigen lassen.

LCD DISPLAY

Das LCD Display der Empfängereinheit zeigt die folgenden Informationen an:

1) Temperatur im Kinderzimmer.

Wählen Sie die Anzeige in Grad Celsius (°C) oder Grad Fahrenheit (°F) durch Betätigung des Schalters welcher sich unterhalb der Batterien der Empfängereinheit befindet.

88:0 NO SIGNAL ( )

2) Lautstärkeregelung der Empfängereinheit.

5-stufige Lautstärkeeinstellung

00 NO SIGNAL ( )

3) Batterieanzeige der Empfängereinheit.

80 NO SIGNAL

4) Verbindung zwischen Empfänger- und Sendereinheit.

NO SIGNAL (( )

5) Anzeige bei Überschreitung der Sendereichweite.

NO SIGNAL

KOPPLUNG BEIDER GERÄTE

WARNUNG!!

Die Geräte wurden bereits während der Herstellung gekoppelt und der Benutzer sollte im Normalfall KEINE erneute Kopplung benötigen. Folgen Sie den Schritten, zur erneuten Kopplung beider Geräte nur, wenn dies UNBEDINGT NOTWENDIG ist:

1. Schalten Sie beide Geräte EIN.

2. Drücken Sie die CODE Taste (11), welche sich auf der Rückseite der Sendereinheit befindet. Die LED Leuchte wird in orangener Farbe blinken. Drücken Sie daraufhin für 3 Sekunden die CODE Taste, welche sich auf der unteren, rechten Seite, innerhalb des Batteriefaches der Empfängereinheit befindet. Die LED Leuchte der Empfängereinheit leuchtet nun ebenfalls in orangener Farbe auf. Kurz darauf werden sich beide Geräte automatisch koppeln. Nach erfolgreich abgeschlossenem Vorgang werden die LEDs auf beiden Geräten grün leuchten.

PROBLEMBEHANDLUNG

Problem Mögliche	Ursache – Checkliste
Kein(e) Empfang oder Übertragung seitens der Empfängereinheit	Dag Gerät ist ausgeschaltet.Das AC/DC Netzteil ist nicht angeschlossen.Die Batterien wurden nicht ordnungsgemäss eingelegt.Die Batterieleistung ist erschöpft. Laden Sie die Batterien mit dem AC/DC Netzteil oder laden Sie selbige erneut über die Ladestation.Die Sendereinheit überträgt kein Signal.
Kein Empfang seitens der Sendereinheit.	Das Gerät ist ausgeschaltet.Das AC/DC Netzteil ist nicht angeschlossen.Die Lautstärke ist auf dem niedrigsten Stand. Bitte erhöhen Sie die Lautstärke.
Das Nachtlicht schaltet sich nicht ein.	Der Schalter für das Nachtlicht steht nicht komplett auf der richtigen Einstellung.Schalten Sie den Nachtlicht Schalter auf EIN oder AUTO.

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von

anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
