BEDIENUNGSANLEITUNG UX-S11E JVC

STANDBY/ON Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (alle Leuchten und Anzeigen erlöschen). Die Taste STANDBY/ON trennt in keiner Position die Stromversorgung zum Netzanschluß. • Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die STANDBY-Leuchte auf. • Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte. Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

06/3/07, 12:57 PM ACHTUNG Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw: 1. Keine Schrauben lösen oder Abdeckungen enlfernen und das Gehäuse nicht öffnen. 2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG • Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.) • Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät. • Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden. • Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION Afin d’éviter tout risque d’électrocution, d’incendie, etc.: 1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l’appareil. 2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

27/2/07, 11:17 AM ACHTUNG: Ausreichende Belüftung Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter folgenden Bedingungen aufgestellt werden: 1 Vorderseite: Hindernisfrei und gut zugänglich. 2 Seiten- und Rückwände: Hindernisfrei in allen gegebenen Abständen (s. Abbildung). 3 Unterseite: Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

VOORZICHTIG: Goede ventilatie vereist Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen: 1 Voorkant: Geen belemmeringen en voldoende ruimte. 2 Zijkanten/boven-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones. 3 Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Seitenansicht Côté Zijaanzicht 15 cm 1 cm

27/2/07, 11:17 AM WICHTIG FÜR LASER-PRODUKTE 1. LASER-PRODUKT DER KLASSE 1 2. ACHTUNG: Die obere Abdeckung oder das Gehäuse nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifziertem Fachpersonal durchführen lassen. 3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten. 4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

06/3/07, 2:41 PM Benutzerinformationen zur Entsorgung alter Geräte [Europäische Union] Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Dieses Symbol ist Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen nur in der werden. Europäischen Union gültig.

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten. [Andere Länder außerhalb der Europäischen Union] Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Sehr geehrter Kunde, sehr geehrte Kundin, dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein. Die europäische Vertretung für die Victor Company of Japan, Limited ist: JVC Technology Centre Europe GmbH Postfach 10 05 52 61145 Friedberg Deutschland

05/3/07, 5:19 PM Deutsch

Einführung Vielen Dank, dass Sie sich für eines unserer JVC-Produkte entschieden haben. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät verwenden, um eine optimale Geräteleistung zu erzielen. Bewahren Sie das Handbuch auf, falls Sie es später noch einmal zurate ziehen müssen. Informationen über diese Bedienungsanleitung Dieses Handbuch ist folgendermaßen strukturiert: • Diese Bedienungsanleitung erläutert vorwiegend die Bedienung der Tasten auf der Fernbedienung. Sofern nicht anders angegeben, können Sie die Tasten auf der Fernbedienung und auf dem Gerät selbst für die gleichen Funktionen verwenden, wenn sie die gleichen oder ähnliche Namen bzw. Symbole haben. • Grundlegende Informationen, die für viele Funktionen identisch sind, werden an einer Stelle zusammengefasst und nicht für jedes Verfahren wiederholt. So wiederholen wir z. B. nicht die Anweisungen zum Ein- oder Ausschalten des Geräts, der Einstellung der Lautstärke, Änderung der Klangeffekte usw.; dies wird im Abschnitt „Grundfunktionen“ auf den Seiten 8 und 9 erläutert. • In dieser Bedienungsanleitung werden die folgenden Symbole verwendet: Warnungen und Vorsichtshinweise, wie die Schäden oder Brandrisiken oder elektrische Schläge vermieden werden können. Darüber hinaus werden Sie informiert, was Sie vermeiden müssen, um die optimale Geräteleistung zu erzielen.

Neben diesem Symbol finden Sie Informationen und Hinweise, mit denen Sie vertraut sein sollten.

Stromquellen • Ziehen Sie stets am Stecker und nicht am Netzkabel, um das Gerät von der Netzsteckdose zu trennen. Fassen Sie das Netzkabel NICHT mit nassen Händen an.

Kondenswasserbildung Feuchtigkeit kann in folgenden Fällen auf den Linsen im Innern der Anlage kondensieren: • Nach Einschalten der Heizung im Raum. • In feuchten Räumen. • Wenn das Gerät ohne Übergang von einem kalten in ein warmes Zimmer gebracht wird. Bei Kondenswasserbildung funktioniert das Gerät möglicherweise nicht korrekt. Lassen Sie das Gerät in diesem Fall einige Stunden eingeschaltet, bis die Feuchtigkeit verdunstet ist. Ziehen Sie dann das Netzkabel ab und stecken Sie es erneut ein.

Sonstiges • Sollten Metallobjekte oder Flüssigkeiten in das Gerät gelangen, ziehen Sie das Netzkabel aus der Steckdose ab, und setzen Sie sich mit Ihrem Händler in Verbindung, bevor Sie das Gerät wieder verwenden. • Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, ziehen Sie das Netzkabel aus der Netzsteckdose. Nehmen Sie das Gerät NICHT auseinander. Es enthält keine Teile, die vom Benutzer gewartet werden können.

Vorsichtsmaßnahmen Aufstellung • Wählen Sie einen Standort aus, der trocken und nicht zu warm oder zu kühl ist (zwischen 5˚C und 35˚C). • Stellen Sie die Anlage an einem Ort mit guter Belüftung auf, um einen Wärmestau zu verhindern. • Zwischen dem Gerät und dem Fernseher muss sich genügend Abstand befinden. • Stellen Sie die Lautsprecher nicht in die Nähe des Fernsehers, um Interferenzen zu verhindern.

Wenn Probleme auftreten, ziehen Sie das Netzkabel ab, und wenden Sie sich an Ihren Händler.

Stellen Sie das Gerät NICHT in die Nähe von Wärmequellen oder an einem Ort auf, an dem es direkter Sonneneinstrahlung, übermäßiger Staubentwicklung oder Vibrationen ausgesetzt ist.

1 GE01-05_UX-H100[E]f.p65

25/2/04, 2:10 PM Deutsch

Inhalt Anordnung der Tasten und Regler 3 Hauptgerät 3 Fernbedienung 5

Erste Schritte 6 Auspacken Einlegen der Batterien in die Fernbedienung Anschlüsse Anschließen weiterer Komponenten

Grundfunktionen 8 Einstellen der Uhrzeit Einschalten des Geräts Auswahl der Signalquelle Einstellen der Lautstärke Stummschalten mit Ausblenden Auswahl der Klangmodi Einstellen des Klangs (Tiefen/Höhen)

Wiedergabe von UKW- und MW-Sendungen 10 Einstellen eines Senders 10 Speichern von Sendern 10 Einstellen eines gespeicherten Senders 11

Wiedergabe von Discs 12 Wiedergeben der gesamten Disc—Normale Wiedergabe Disc-Grundbetrieb Programmieren der Wiedergabereihenfolge der Titel —Programmierte Wiedergabe Wiederholen von Titeln—Wiederholbetrieb Wiedergeben in zufälliger Reihenfolge —Zufallswiedergabe Anzeige der verbleibenden Zeitdauer während der Wiedergabe

Wiedergeben von Kassetten 15 Wiedergeben einer Kassette 15

Verwendung eines externen Geräts 16 Hören von externen Geräten 16

Aufnahme 17 Aufnahme auf Kassette 17 Aufnahme von Discs—Synchronisierte Disc-Aufnahme 18

Verwenden der Zeitschaltuhren 19 Verwenden der Tageszeitschaltuhr 19 Verwenden der Einschlafschaltuhr 20

Pflege 21 Fehlersuche 22 Technische Daten 22

2 GE01-05_UX-H100[E]f.p65

25/2/04, 2:10 PM Deutsch

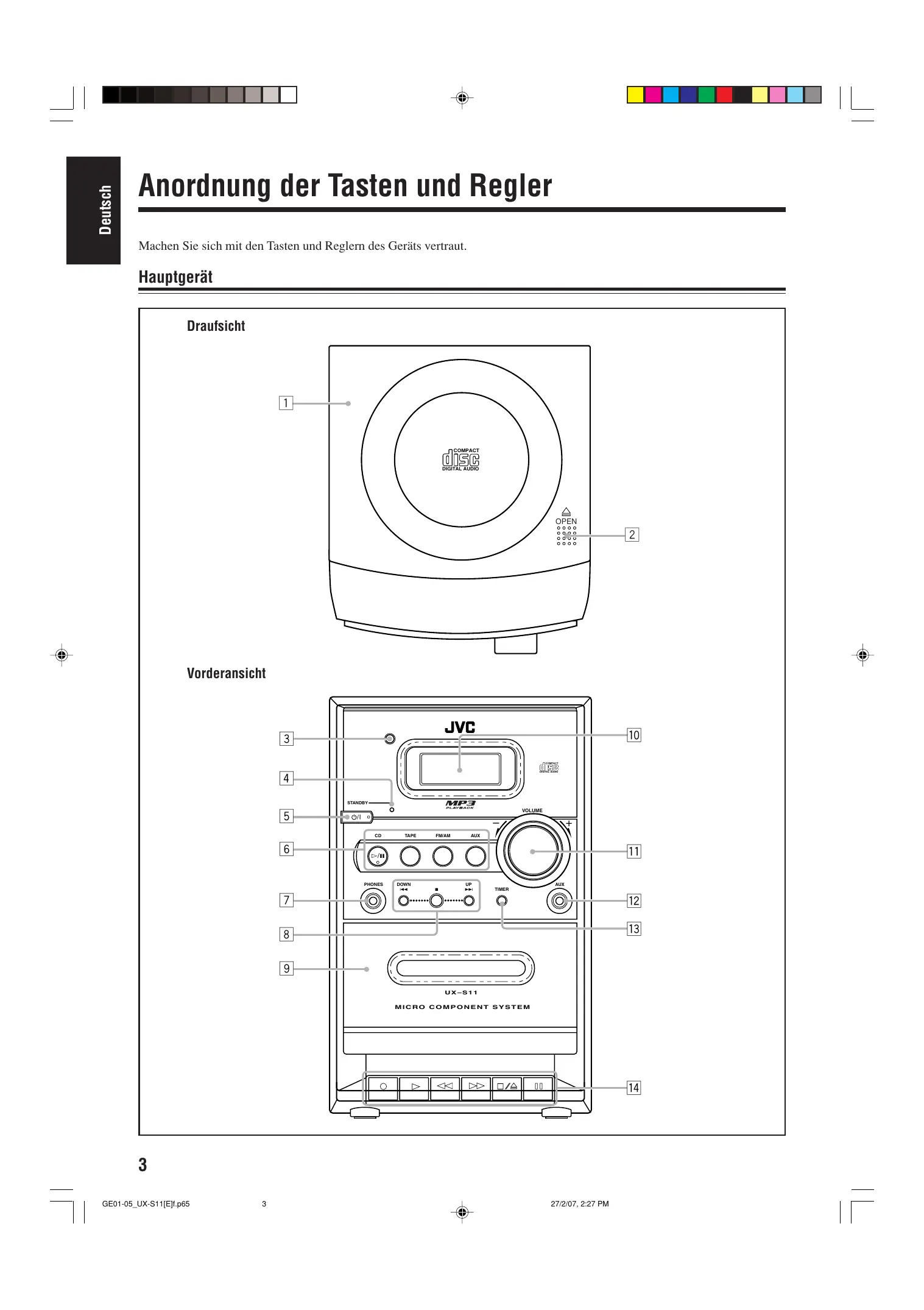

Anordnung der Tasten und Regler Machen Sie sich mit den Tasten und Reglern des Geräts vertraut.

Hauptgerät Draufsicht

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

Disc-Ladeschacht (12) 0 OPEN (Disc-Ladeschacht öffnen) (12) Fernbedienungssensor (5) Leuchte STANDBY (8) Taste (STANDBY/ON) (8, 19) Signalquellentasten • CD #¥8, TAPE, FM/AM, AUX Durch Drücken einer dieser Tasten wird das Gerät auch eingeschaltet. Buchse PHONES (9) Tasten MULTI CONTROL • DOWN 4, 7, UP ¢ Kassettenfach (15) Displayfenster Regler VOLUME (9) Buchse AUX (7, 17) Taste TIMER (20) Kassetten-Betriebstasten (15, 17) • ‡ (Aufnahme), # (Wiedergabe), ! (schneller Rücklauf), ⁄ (schneller Vorlauf), &/) (Stop/ Kassettenladeschacht öffnen), * (Pause)

Anzeige SLEEP Anzeige (Schaltuhr) Anzeige Schaltuhrnummer Anzeige MP3 Anzeigen wiederholen • , ALL Anzeige PRGM (Programm) Anzeige RANDOM UKW-Modus-Anzeigen • MONO, ST (Stereo) Anzeige REC Anzeige SOUND Hauptdisplay

Anordnung der Tasten und Regler (Fortsetzung) Fernbedienung Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

AUX TIMER Wenn Sie mit der Fernbedienung arbeiten, richten Sie sie auf den Fernbedienungssensor auf der Frontplatte.

5 GE01-05_UX-S11[E]f.p65

27/2/07, 2:27 PM Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.

Überprüfen Sie nach dem Auspacken anhand der folgenden Liste, ob Sie alle Komponenten erhalten haben. Die Zahl in Klammern gibt die Menge der zum Lieferumfang gehörigen Teile an. • UKW-Antenne (1) • MW-Rahmenantenne (1) • Fernbedienung (1) • Batterien (2) Sollten Teile fehlen, setzen Sie sich umgehend mit Ihrem Fachhändler in Verbindung.

So schließen Sie Lautsprecher an Die Lautsprecher können mit den Lautsprecherkabeln angeschlossen werden.

Einlegen der Batterien in die Fernbedienung Legen Sie die Batterien—R6(SUM-3)/AA(15F)—in die Fernbedienung ein, und achten Sie dabei auf die Polarität (+ und –). Die Zeichen + und – auf der Batterie müssen den Zeichen im Batteriefach entsprechen. Wenn das Gerät sich nicht mehr mit der Fernbedienung bedienen lässt, wechseln Sie beide Batterien gleichzeitig aus.

Grau mit schwarzem Lautsprecherkabel Streifen

1 Grau mit schwarzem Streifen

Rechter Lautsprecher

1 Halten Sie die Klemme des Lautsprecheranschlusses gedrückt. 2 Führen Sie das Ende des Lautsprecherkabels in den Anschluss ein. Die Polung der Lautsprecherklemmen anpassen: Graues Kabel (ª) an Rot (ª) und graues Kabel mit schwarzem Streifen (·) an Schwarz (·).

3 Lassen Sie die Klemme los. WICHTIG: • Verwenden Sie nur Lautsprecher mit der gleichen Impedanz, die an der Geräterückseite für die Lautsprecheranschlüsse angegeben ist. • Schließen Sie NICHT mehr als einen Lautsprecher an jeweils einen Lautsprecheranschluss an. Die Batterie darf nicht sehr starken Hitzequellen wie Sonnenschein, Feuer o.ä. ausgesetzt werden.

1/3/07, 4:17 PM Deutsch

Erste Schritte (Fortsetzung)

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.

Anschluss der MW- und UKW-Antennen

MW-Rahmenantenne (im Lieferumfang enthalten)

So erzielen Sie einen besseren UKW- und MW-Empfang • Vergewissern Sie sich, dass die Antennenleiter nicht mit anderen Anschlüssen oder Anschlusskabeln in Berührung kommen. • Die Antennen dürfen metallische Geräteteile, Anschlusskabel und das Netzkabel nicht berühren.

Anschließen weiterer Komponenten So schließen Sie eine Audiokomponente an

ANT Sie können ein Audiogerät anschließen, das nur als Wiedergabequelle verwendet wird.

• Schließen Sie KEINE anderen Komponenten an, solange die Stromversorgung eingeschaltet ist. • Schließen Sie andere Komponenten ERST DANN an, nachdem alle Anschlüsse vorgenommen worden sind.

UKW-Antenne (im Lieferumfang enthalten)

1 Schließen Sie die mitgelieferte MWRahmenantenne an den Anschluss AM LOOP an. Stellen Sie die Antenne in einem größeren Abstand vom Gerät auf und richten Sie diese für den besten Empfang aus.

2 Schließen Sie die mitgelieferte UKWZimmerantenne an die Buchse FM ANTENNA an.

Wenn Sie die andere Komponente über dieses Gerät wiedergeben möchten, zwischen Audioausgangsbuchsen am anderen Gerät und den AUX-Buchse über Audiokabel mit Ministeckern (gehört nicht zum Lieferumfang) anschließen.

AUX L Suchen Sie die Position, in der der Empfang am besten ist, und befestigen Sie die Antenne anschließend an der Wand oder an einem anderen Ort.

Informationen zur mitgelieferten UKW-Zimmerantenne Die zum Lieferumfang des Gerät gehörende UKW-Zimmerantenne kann temporär verwendet werden. Bei schlechtem Empfang können Sie eine UKW-Außenantenne anschließen.

So schließen Sie eine UKW-Außenantenne an Bevor Sie eine UKW-Außenantenne anschließen, trennen Sie die mitgelieferte UKW-Zimmerantenne ab.

R Zum Audiogerät Zum Audioausgang

Wenn das Audiogerät Klinkenbuchsen für Audioausgang hat: Stellen Sie sicher, dass die Klinkenbuchsen der Audiokabel richtig farbmarkiert sind—weiße Stecker und Buchsen für die linken Audiosignale, und rote für die rechten Audiosignale.

UKW-Außenantenne (Nicht im Lieferumfang enthalten) Koaxialkabel (Nicht im Lieferumfang enthalten)

ANT ENN A Das Gerät ist nun BETRIEBSBEREIT. WICHTIG: Stellen Sie sicher, dass alle Anschlüsse gemacht wurden, bevor Sie das Netzkabel einstecken.

AM LOO P F ANT M ENN A Es sollte eine 75 Ω-Außenantenne mit Koaxialstecker (IEC oder DIN 45325) verwendet werden.

7 GE06-07_UX-S11[E]f.p65

27/2/07, 2:28 PM Fortsetzung

Einstellen der Uhrzeit

So wird die Uhrzeit bei eingeschaltetem Gerät angezeigt

Vor der weiteren Bedienung des Geräts sollten Sie zuerst die Uhrzeit einstellen. Nach dem Anschließen des Stromkabels blinkt die Anzeige „0:00“ im Display. Sie können die Uhr im Bereitschaftsmodus einstellen oder wenn das Gerät eingeschaltet ist.

NUR auf der Fernbedienung: Drücken Sie die Taste DISPLAY. • Wiederholtes Drücken der Taste wechselt zwischen der Uhrzeitanzeige und der Normalanzeige.

DISPLAY Zum Einstellen der Uhr

NUR auf der Fernbedienung:

1 Drücken Sie die Taste CLOCK/

NUR auf der Fernbedienung: CLOCK/

1 Drücken Sie die Taste

TIMER CLOCK/TIMER wiederholt, um die aktuelle Zeitanzeige zu zeigen.

Die Stundenanzeige beginnt zu blinken.

• Wenn das Gerät im Bereitschaftsbetrieb ist, stellen Sie sicher, dass “:” nicht blinkt.

2 Drücken Sie die Taste SET. Die Stundenanzeige beginnt zu blinken.

2 Drücken Sie die Taste 4

3 Drücken Sie die Taste 4

oder ¢, um die Stunden einzustellen und drücken Sie danach die Taste SET.

• Wenn Sie die Taste 4 oder ¢, drücken und halten, ändern sich fortlaufend die Stundenanzeige. Die Minutenanzeige beginnt zu blinken.

oder ¢, um die Stunden einzustellen und drücken Sie danach die Taste SET. Die Minutenanzeige beginnt zu blinken.

Drücken Sie die Taste 4 oder ¢, um die Minuten einzustellen und drücken Sie danach die Taste SET.

SET Die eingebaute Uhr fängt an zu laufen.

Drücken Sie die Taste 4 oder ¢, um die Minuten einzustellen und drücken Sie danach die Taste SET. • Wenn Sie die Taste 4 oder ¢, drücken und halten, ändern sich fortlaufend die Minutenanzeige. Die eingebaute Uhr fängt an zu laufen.

Einschalten des Geräts

• Wenn Sie das Netzkabel abziehen oder bei einem Stromausfall Die Uhr wird sofort auf „0:00“ zurückgesetzt. Stellen Sie in diesem Fall die Uhr neu. • Die Ungenauigkeit der Uhr kann möglicherweise ca. 1 bis 2 Minuten pro Monat erreichen Ist dies der Fall, setzen Sie die Uhr zurück.

Drücken Sie zum Einschalten des Geräts die . Taste STANDBY/ON Die Leuchte STANDBY am Gerät erlischt. • Wenn Sie die Taste für die Signalquelle— CD 3/8, TAPE, FM/AM und AUX, wird das Gerät automatisch eingeschaltet.

STANDBY/ON Drücken Sie zum Ausschalten des Geräts (Bereitschaftsmodus) erneut die Taste STANDBY/ON . Die Leuchte STANDBY am Gerät leuchtet rot auf. • „0:00“ blinkt so lange auf dem Display, bis Sie die eingebaute Uhr einstellen. Nach dem Einstellen der Uhr wird die Uhrzeit im Display angezeigt, während sich das Gerät im Bereitschaftsbetrieb befindet. • Auch wenn sich das Gerät im Bereitschaftsbetrieb befindet, verbraucht es eine geringe Menge Strom. Wenn Sie die Stromversorgung vollständig unterbrechen möchten, müssen Sie das Netzkabel aus der Netzsteckdose abziehen. Wenn Sie das Netzkabel abziehen oder bei einem Stromausfall Die Uhr wird sofort auf „0:00“ zurückgestellt, und „0:00“ beginnt im Display zu blinken, wenn der Netzstecker neu eingesteckt wird. Stellen Sie in diesem Fall die Uhr neu.

8 GE08-09_UX-H100[E]f.p65

25/2/04, 2:10 PM Deutsch

Grundfunktionen (Fortsetzung) Auswahl der Signalquelle

Auswahl der Klangmodi

Drücken Sie, zur Auswahl der Signalquelle, die Taste CD 6, TAPE, FM/AM oder AUX. • Wenn Sie CD als Quelle wählen, startet die Wiedergabe automatisch. Nähere Informationen bzgl. des Tunerbetriebs (UKW oder MW) finden Sie auf den Seiten 10 und 11. Nähere Informationen bzgl. des CD-Spielers finden Sie auf den Seiten 12 bis 14. Nähere Informationen bzgl. des Kassettendecks finden Sie auf Seite 15. Nähere Informationen bzgl. der Aufnahme auf Kassette finden Sie auf den Seiten 17 und 18. Zur Verwendung eines externen Geräts finden Sie auf Seite 16.

Sie können einen der folgenden vier Klangmodi auswählen. • Der Effekt dieser Funktion ist auch über die Kopfhörer hörbar. • Diese Funktion hat nur einen Einfluss auf den Wiedergabeton und nicht auf die Aufnahme.

NUR auf der Fernbedienung: Drücken Sie, um den Klangmodus auszuwählen, die Taste SOUND. • Wiederholtes Drücken der Taste ändert den Klangmodus wie folgt:

ROCK OFF POP SOUND CLASSIC JAZZ ROCK: POP:

Einstellen der Lautstärke Die Lautstärke kann nur geändert werden, während das Gerät eingeschaltet ist. Die Einstellung der Lautstärke kann zwischen „VOL MIN“, „VOL 01“ – „VOL 30“ und „VOL MAX“. • Die Einstellung des Lautstärkepegels hat keinen Einfluss auf die Aufnahme. Zum Wiederherstellen der Lautstärke drücken VOLUME Sie die Taste VOLUME + (oder drehen den VOLUME-Regler am Gerät im Uhrzeigersinn). Zum Senken der Lautstärke drücken Sie die Taste VOLUME – (oder drehen den Regler VOLUME am Gerät gegen den Uhrzeigersinn). • Wenn Sie eine der Tasten gedrückt halten, können Sie den Lautstärkepegel kontinuierlich ändern.

Ungestörter Hörgenuss Schließen Sie einen Kopfhörer an die Buchse PHONES an. Die Wiedergabe über die Lautsprecher wird in diesem Fall deaktiviert. Verringern Sie unbedingt die Lautstärke, bevor Sie die Kopfhörer anschließen oder aufsetzen. Schalten Sie das Gerät NICHT aus (Bereitschaftsmodus), wenn die Lautstärke extrem hoch eingestellt ist. Wenn Sie das Gerät wieder einschalten oder die Wiedergabe von einer Signalquelle starten, könnte das plötzliche laute Geräusch sonst Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen. BEACHTEN Sie, dass die Lautstärke nicht eingestellt werden kann, wenn das Gerät sich im Bereitschaftsmodus befindet.

Stummschalten mit Ausblenden

Kraftvolle Höhen und Bass. Verstärkung des Gesangs und des Mittenlautsprechers. CLASSIC: Akzentuierter Klang mit differenzierten Höhen und verstärktem Bass. JAZZ: Verstärkte Unterfrequenzen für Jazz-Musik. OFF: Der Equalizereffekt wird deaktiviert. Wenn die Klangmodi aktiviert wird, leuchtet die Anzeige SOUND auf dem Display auf.

Einstellen des Klangs (Tiefen/Höhen) Sie können die Tiefen (niedriger Frequenzbereich) und die Höhen (hoher Frequenzbereich) zwischen –1 bis +4 einstellen. Die werkseitige Einstellung des Baßpegels liegt bei „BASS 0“ und der Höhen bei „TREBLE 0“. • Diese Funktion hat nur einen Einfluß auf den Wiedergabeton und nicht auf die Aufnahme. • Für die Ausführung der folgenden Schritte besteht ein Zeitlimit. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie wieder mit Schritt 1.

NUR auf der Fernbedienung:

1 Drücken Sie die Taste BASS/TREBLE BASS/ TREBLE

einmal, um den Tiefenpegel einzustellen, oder drücken Sie BASS/ TREBLE zweimal, um den Höhenpegel einzustellen.

2 Drücken Sie zum Verstärken des Signals die Taste PRESET UP bzw. zum Verringern die Taste PRESET DOWN.

PRESET UP PRESET DOWN NUR auf der Fernbedienung: Drücken Sie die Taste FADE MUTING. Der Lautstärkepegel nimmt auf „VOL MIN“ ab, und „MUTING“ beginnt im Display zu blinken.

FADE MUTING Zum Aufheben der Stummschaltung drücken Sie die Taste FADE MUTING erneut. Die Lautstärke wird auf den vorherigen Pegel zurückgestellt. • Einstellen der Lautstärke bewirkt ebenfalls Aufheben der Stummschaltung.

• Sie können die Toneinstellfunktion und die Klangmodi-Funktion nicht gleichzeitig verwenden. (Der Klangmodi schaltet automatisch auf „OFF“ um, wenn BASS/TREBLE gedrückt wird). • Die Tiefen/Höhen-Einstellung kehrt automatisch auf „0“ zurück, wenn Sie einen der Sound-Modi wählen (siehe „Auswahl der Klangmodi“ oben).

9 GE08-09_UX-H100[E]f.p65

25/2/04, 2:10 PM Fortsetzung

NUR auf der Fernbedienung:

Einstellen eines Senders

1 Drücken Sie die Taste FM/AM, um

Wiedergabe von UKW- und MW-Sendungen

entweder „FM“ oder „AM“ auszuwählen. Das Gerät wird automatisch eingeschaltet und der zuletzt eingestellte Sender eingestellt—UKW- oder MW-Sender. • Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen UKW und MW.

2 Halten Sie die Taste ¢ oder

4 (oder UP ¢ oder DOWN 4 auf dem Gerät) länger als 1 Sekunde gedrückt. • Die Taste ¢ (UP ¢): erhöht die Frequenzen. • Die Taste 4 (DOWN 4): verringert die Frequenzen. Das Gerät sucht nun nach Sendern, bis ein Sender mit einer ausreichenden Signalstärke eingestellt ist. • Wenn ein UKW-Sender in Stereo ausgestrahlt wird, leuchtet die Anzeige ST (Stereo) auf dem Display auf (nur bei gutem Empfang).

Drücken Sie zum Abbrechen des Suchvorgangs die Taste ¢ oder 4 (oder UP ¢ oder DOWN 4 am Gerät). Wiederholtes Drücken der Taste ¢ oder 4 (oder UP ¢ oder DOWN 4 am Gerät) Die Frequenz ändert sich schrittweise.

Ändern des UKW-Empfangsmodus

NUR auf der Fernbedienung: Wenn eine UKW-Stereosendung nur mit Schwierigkeiten zu empfangen ist oder rauscht, drücken Sie die Taste FM MODE, so dass die Anzeige MONO auf dem Display erscheint. Der Empfang lässt sich dadurch verbessern. Drücken Sie, um den Stereoeffekt wiederherzustellen, die Taste FM MODE erneut, so dass die Anzeige MONO ausgeschaltet wird. Im Stereobetrieb werden ausgestrahlte Stereosendungen stereophon wiedergegeben. • Durch Wählen eines anderen Senders wird der MONOModus ebenfalls aufgehoben.

Speichern von Sendern Sie können 30 UKW- und 15 MW-Sender manuell speichern. In einigen Fällen wurden bereits Testfrequenzen für den Tuner gespeichert, da die Speicherfunktion des Tuners vor Auslieferung des Geräts im Werk überprüft wird. Dies ist keine Fehlfunktion. Sie können die gewünschten Sender speichern, indem Sie die folgenden Schritte ausführen. • Für die Ausführung der folgenden Schritte besteht ein Zeitlimit. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie wieder mit Schritt 2.

1 Stellen Sie den Sender ein, den Sie speichern wollen. • Informationen hierzu finden Sie weiter „Einstellen eines Senders“ in der linken Spalte.

2 Drücken Sie die Taste PLAY MODE.

PLAY MODE Die Festsendernummer beginnt im Display zu blinken. • Die Anzeige PRGM (Programm) leuchtet im Display auf. PRGM

3 Drücken Sie die Taste ¢

oder 4 um eine gespeicherte Nummer auszuwählen. PRGM

1 2 Sie können auch die Zifferntasten(n) verwenden, um eine Festsendernummer 5 4 zu wählen. 7 8 Bsp.: Drücken Sie die Zifferntaste 5, um Speicherplatznummer 5 zu 10 +10 wählen. Drücken Sie die Zifferntaste +10 und anschließend 5, um Speicherplatznummer 15 zu wählen. Drücken Sie die Zifferntaste +10 und anschließend 10, um Speicherplatznummer 20 zu wählen. Drücken Sie die Zifferntaste +10, +10 und anschließend 10, um Speicherplatznummer 30 zu wählen.

4 Drücken Sie noch einmal die Taste

PLAY MODE PLAY MODE.

5 Wiederholen Sie die vorangegangenen Schritte 1 bis 4, um jedem Sender eine Speichernummer zuzuordnen. • Wenn Sie einen neuen Sender mit einer bereits zugewiesenen Speicherplatznummer speichern, wird der bisher gespeicherte Sender gelöscht.

Wenn Sie das Netzkabel abziehen oder bei einem Stromausfall Die gespeicherten Sender bleibe im Gerät gespeichert.

10 GE10-11_UX-H100[E]f.p65

26/2/04, 2:42 PM Deutsch

Wiedergabe von UKW- und MW-Sendungen (Fortsetzung) Einstellen eines gespeicherten Senders NUR auf der Fernbedienung:

1 Drücken Sie die Taste FM/AM, um

entweder „FM“ oder „AM“ auszuwählen. Das Gerät wird automatisch eingeschaltet und der zuletzt eingestellte Sender eingestellt—UKW- oder MW-Sender. • Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen UKW und MW.

2 Drücken Sie die Taste PRESET UP oder PRESET DOWN um eine gespeicherte Nummer auszuwählen.

PRESET UP PRESET DOWN So rufen Sie direkt mit den Zifferntasten einen gespeicherten Sender auf

NUR auf der Fernbedienung: Wenn Sie die Zifferntasten drücken, können Sie den gewünschten Speicherplatznummer auswählen. Bsp.: Drücken Sie die Zifferntaste 5, um 1 2 Speicherplatznummer 5 zu wählen. 4 5 Drücken Sie die Zifferntaste +10 und anschließend 5, um 7 8 Speicherplatznummer 10 +10 15 zu wählen. Drücken Sie die Zifferntaste +10 und anschließend 10, um Speicherplatznummer 20 zu wählen. Drücken Sie die Zifferntaste +10, +10 und anschließend 10, um Speicherplatznummer 30 zu wählen.

11 GE10-11_UX-H100[E]f.p65

26/2/04, 2:42 PM Mit diesem Gerät können folgende Disc-Typen wiedergegeben werden—CD, CD-R und CD-RW. Sie können Disks mit Titeln im Musik-CD-Format oder MP3Dateien im ISO 9660-Format abspielen. • In dieser Bedienungsanleitung nennen wir eine Disk mit aufgezeichneten MP3-Dateien „MP3-Disk“ und eine „Datei“ wird auch auch als „Titel“ bezeichnet.

Bei der Wiedergabe einer CD-Rs oder CD-RWs • Lesen Sie vor der Wiedergabe einer CD-R oder CD-RW die zugehörigen Anweisungen und bzw. Vorsichtsmaßnahmen sorgfältig durch. • Vom Anwender bearbeitete CD-Rs (einmal beschreibbare CD-Rohlinge) und CD-RWs (wiederbeschreibbare CDRohlinge) können nur abgespielt werden, wenn sie bereits „finalisiert“ sind. • Dieses Gerät unterstützt „Multi-Session“-Disks (bis zu 5 Sessions). • Dieses Gerät kann nicht „packet write“-Disks abspielen. • Einige CD-Rs oder CD-RWs werden unter Umständen von diesem Gerät nicht wiedergegeben, wenn bestimmte CD-Merkmale vorliegen, die Discs beschädigt oder verschmutzt sind oder die Linse des CD-Spielers verschmutzt ist. • CD-RWs besitzen möglicherweise eine längere Lesezeit. Dies kommt daher, dass das Reflexionsvermögen der CD-RWs geringer als bei normalen CDs ist.

Hinweise zu MP3-Dateien • Der Player kann nur Dateien mit den Dateierweiterungen „MP3“ oder „mp3“ erkennen, wobei jede Kombination von Groß- und Kleinbuchstaben möglich ist. • Dieses Gerät erkennt bis zu 500 MP3-Dateien auf einer Disk. • Wir empfehlen, Material mit einer Samplingrate von 44,1 kHz und Datenübertragungsrate von 128 kbps aufzuzeichnen. • Manche MP3-Dateien oder Disks können sich auf diesem Gerät aufgrund ihrer Eigenschaften oder der jeweiligen Aufnahmebedingungen nicht abspielen lassen. • MP3-Disks erfordern eine längere Auslesezeit als normale Disks; das liegt an dem komplexen Aufbau ihrer Ordner/ Datei-Konfiguration. • Der ID 3-Tag ist nicht verfügbar. • MP3i und MP3 Pro sind nicht verfügbar.

Allgemeine Hinweise Im Allgemeinen erzielen Sie die beste Leistung, wenn Sie Disks und die Anlage sauber halten. • Lagern Sie Disks in ihren Hüllen und bewahren Sie sie in Schränken oder Regalen auf. • Halten Sie die Disc-Ladeschächte geschlossen, wenn sie nicht verwendet werden. • Durch die häufige Verwendung von Disks mit unregelmäßigen Formen (herzförmig, achteckig usw.) kann dieses Gerät beschädigt werden.

Achtung bei DualDisc-Wiedergabe Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem „Compact Disc Digital Audio“-Standard. Deshalb wird dieVerwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

Wiedergabe von Discs

Wiedergeben der gesamten Disc —Normale Wiedergabe

1 Drücken Sie die Taste 0 OPEN auf dem Gerät. Der Disc-Ladeschacht wird geöffnet. • Sie können eine Disk einlegen während Sie eine andere Signalquelle wiedergeben.

2 Setzen Sie eine Disk richtig mit der Beschriftungsseite nach oben weisend ein, und drücken Sie im Bereich des Mittenlochs der Disk bis zum hörbaren Einrasten ein.

3 Schließen Sie den Disc-Ladeschacht vorsichtig. 4 Drücken Sie die Taste CD 6. CD3/8

Das Gerät schaltet automatisch ein und die Signalquelle wechselt zum CD-Spieler. Nach dem Einlegen der Disk beginnt die Wiedergabe des ersten Titels der Disk. Während der Wiedergabe Während der Wiedergabe einer Audio-CD einer MP3-Disk Aktuelle Titelnummer Anzeige MP3 MP3

Verstrichene Spielzeit

Aktuelle Titelnummer

Verstrichene Spielzeit

• Die Disk stoppt automatisch, wenn der letzte Titel abgespielt ist. Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste 7. Die Gesamtzahl der Titel und Gesamtspielzeit erscheinen im Display. Wenn die Wiedergabe einer Audio-CD gestoppt wird

Wenn die Wiedergabe einer MP3-Disk gestoppt wird MP3

Gesamtzahl Gesamtspielzeit der Titel

Gesamtzahl der Titel

• Gesamtspielzeit erscheint nicht, wenn eine MP3-Disk eingelegt ist. Zum Entfernen der Disk drücken Sie die Taste 0 OPEN am Gerät und nehmen die Disk, indem Sie sie am Rand greifen und leicht auf den Mittendorn drücken.

12 GE12-14_UX-S11[E]f.p65

1/3/07, 3:10 PM Deutsch

Wiedergabe von Discs (Fortsetzung) Programmieren der Wiedergabereihenfolge der Titel—Programmierte Wiedergabe • Wenn die Disc nicht gelesen werden kann (z.B. weil sie zerkratzt ist) oder eine nicht lesbare CD-R oder CD-RW eingelegt wird, wird die Wiedergabe nicht gestartet. • Wenn keine Disc eingelegt ist, „NO DISC“ auf dem Display angezeigt.

Vor der Wiedergabe können Sie die gewünschte Wiedergabereihenfolge der Titel programmieren. Bis zu 32 Titel können programmiert werden.

NUR auf der Fernbedienung:

1 Legen Sie eine Disc ein. • Wenn die aktuell spielende Quelle nicht der CD-Spieler ist, drücken Sie die Taste CD 6 und dann 7, bevor Sie zum nächsten Schritt weitergehen.

Versuchen Sie NICHT, den Disc-Ladeschacht von Hand zu öffnen, da er hierdurch beschädigt wird.

2 Drücken Sie die Taste PLAY MODE.

PLAY MODE Die Anzeige PRGM (Programm) erscheint im Display.

Wenn Sie eine Disc wiedergeben, können Sie folgendes ausführen.

PRGM So unterbrechen Sie die Wiedergabe kurzfristig Drücken Sie während der Wiedergabe auf CD 3/8. Während der Wiedergabepause blinkt die verstrichene Spielzeit im Display.

3 Drücken Sie die Taste ¢

oder 4 um die Titelnummer zu wählen, und drücken Sie danach die Taste PLAY MODE.

Um die Wiedergabe wiederaufzunehmen, drücken Sie erneut die Taste CD 3/8.

So springen Sie zu einem anderen Titel Titelnummer

Vor oder während der Wiedergabe drücken Sie die Taste ¢ oder 4 (oder UP ¢ oder DOWN 4 am Gerät) wiederholt.

Schrittnummer des Programms

Der Anfang des nächsten oder der folgenden Titel wird angesprungen. • 4 (DOWN 4): Der Anfang des aktuellen Titels oder der vorherigen Titel wird angesprungen.

So springen Sie mit Hilfe der Zifferntasten direkt zu einem anderen Titel

NUR auf der Fernbedienung: 1 2 Durch Drücken der Zifferntasten vor oder während der Wiedergabe können Sie die 4 5 Wiedergabe mit einer von Ihnen gewählten Titelnummer beginnen. 7 8 Bsp.: Drücken Sie die Zifferntaste 5, 10 +10 um Titel 5 zu wählen. Drücken Sie die Zifferntaste +10 und anschließend 5, um Titel 15 zu wählen. Drücken Sie die Zifferntaste +10 und anschließend 10, um Titel 20 zu wählen. Drücken Sie die Zifferntaste +10, +10, +10 und anschließend 2, um Titel 32 zu wählen.

So suchen Sie eine bestimmte Stelle eines Titels Während der Wiedergabe halten Sie die Taste ¢ oder 4 (oder UP ¢ oder DOWN 4 am Gerät) gedrückt.

Sie können auch die Zifferntasten(n) verwenden, um eine Titelnummer zu wählen. • Zur Verwendung der anderen Zifferntasten „So springen Sie mit Hilfe der Zifferntasten direkt zu einem anderen Titel“ in der linken Spalte.

4 Wiederholen Sie Schritt 3, um weitere gewünschte Titel zu programmieren.

5 Drücken Sie die Taste CD 3/8. Die Titel werden in der programmierten Reihenfolge wiedergegeben.

Nach dem Programmieren eines 32. Stücks “FULL” erscheint eine Zeit lang im Display, und die 32. Stücknr. erscheint erneut.

Wenn Sie die Wiedergabe beenden wollen, drücken Sie die Taste 7. Die Wiedergabe stoppt, und der Wiedergabemodus schaltet auf Normalwiedergabe zurück.

Die Titel wird im Schnellauf wiedergegeben. • 4 (DOWN 4): Die Titel wird im Schnellauf rückwärts wiedergegeben.

Prüfen des Programminhalts Sie können den Programminhalt durch wiederholtes Drücken von PLAY MODE vor oder nach der Wiedergabe prüfen.

13 GE12-14_UX-S11[E]f.p65

1/3/07, 4:29 PM PLAY MODE Deutsch So verändern Sie das Programm Drücken Sie PLAY MODE wiederholt, bis die zu modifizieren gewünschte Programmschrittnummer erscheint. Folgen Sie dann Schritt 3 und 4 im Programmierverfahren.

PLAY MODE Wiedergeben in zufälliger Reihenfolge —Zufallswiedergabe Sie können die Spuren in zufälliger Reihenfolge wiedergeben.

Zum Hinzufügen von Titeln im Programm drücken Sie PLAY MODE wiederholt, bis „00“ als Titelnummer erscheint. Folgen Sie dann Schritt 3 und 4 im Programmierverfahren.

NUR auf der Fernbedienung: Drücken Sie die Taste PLAY MODE während der Wiedergabe.

PLAY MODE Die Anzeige RANDOM leuchtet im Display auf.

RANDOM So löschen Sie das Programm Drücken Sie PLAY MODE und drücken Sie dann 7 vor oder nach der Wiedergabe. Die Anzeige PRGM verschwindet aus dem Display. • Die programmierten Titel werden auch in den folgenden Fällen gelöscht: – Beim Drücken von 0 OPEN zum Öffnen der Disc-Ladeschacht. – Beim Ausschalten des Geräts. – Beim Ändern der Quelle.

PLAY MODE Drücken Sie erneut PLAY MODE, um die Zufallswiedergabe zu verlassen. Die Anzeige RANDOM erlischt. • Während der Programmwiedergabe ist die Zufallswiedergabe-Funktion deaktiviert.

PLAY MODE Wiederholen von Titeln—Wiederholbetrieb

Anzeige der verbleibenden Zeitdauer während der Wiedergabe

Sie können die Wiedergabe aller Titel, der programmierten Titel oder eines einzelnen Titels, der gerade wiedergegeben wird, beliebig oft wiederholen.

Sie können die verbleibende und verstrichene Spielzeit der aktuellen Titel/Disc während der Wiedergabe anzeigen.

NUR auf der Fernbedienung:

NUR auf der Fernbedienung: Drücken Sie während vor oder mehrmals der Wiedergabe die Taste REPEAT.

• Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wiederholbetrieb und dessen Anzeige im Display wie folgt:

ALL Drücken Sie mehrmals die Taste REMAIN.

• Bei jedem Drücken der Taste schaltet das Display wie folgt um: Restliche Spielzeit des Aktuelle Titels

* Restliche Spielzeit der Disk

Deaktivierung Anzeigen wiederholen

ALL Aktuelle Titelnummer

Restliche Titelnummer

Verflossene Spielzeit des Aktuelle Titels (Normalanzeige)

Ein Titel wird wiederholt. ALL: Bei normalem Wiedergabemodus werden alle Titel wiederholt. Bei programmiertem Wiedergabemodus werden alle Titel des Programms wiederholt.

* Die restliche Spielzeit der Disk wird in den folgenden Fällen nicht angezeigt: – Bei der MP3-Wiedergabe. – Bei der Zufallswiedergabe. – Bei der Programmwiedergabe.

REPEAT Um die wiederholte Wiedergabe abzubrechen, drücken Sie die Taste REPEAT mehrfach hintereinander, bis im Display keine RepeatFunktion mehr angezeigt wird. • Der Wiederholbetrieb bleibt auch aktiviert, wenn ein anderer Wiedergabebetrieb (Normal-, Programm-, oder Zufallswiedergabe) gewählt wird. • Bei Zufallswiedergabe kann Wiederholwiedergabe nicht gewählt werden.

14 GE12-14_UX-H100[E]f.p65

26/2/04, 2:49 PM Deutsch

Wiedergeben von Kassetten Für Bandbetrieb verwenden Sie die Tasten am Gerät.

Wiedergeben einer Kassette Sie können nur Kassetten des Typs I wiedergeben.

1 Drücken Sie die Taste &/) (Stop/

4 Drücken Sie die Taste TAPE.

TAPE Das Gerät schaltet automatisch ein und die Signalquelle wechselt zum Kassettendeck. • Sie können auf den Kassettenbetrieb wechseln, indem Sie die Taste TAPE auf der Fernbedienung drücken.

5 Drücken Sie die Taste #

Kassettenladeschacht geöffnet).

Der Kassettenladeschacht öffnet sich.

Die Kassette wird wiedergegeben. • Die Wiedergabe wird beendet, wenn das Ende der Kassette erreicht ist. Drücken Sie die Taste &/), um die Wiedergabe zu stoppen.

2 Legen Sie eine Kassette ein, so daß der freiliegende Bandteil nach unten weist.

Drücken Sie zum kurzfristigen Anhalten der Wiedergabe die Taste *. Drücken Sie erneut die Taste *, um die Wiedergabe fortzusetzen.

Drücken Sie zum schnellen Vor- bzw. Rücklauf der Kassette die Taste ⁄ oder !. • Der Bandvorlauf oder -rücklauf stoppt am Ende des Kassette. Drücken Sie, wenn die Wiedergabe unterbrochen ist, die Taste &/), um die Kassette zu entnehmen.

3 Schließen Sie den Kassettenladeschacht vorsichtig.

• Schalten Sie das Gerät NICHT während der Wiedergabe einer Kassette oder während der Aufnahme auf Kassette aus. Das Kassettendeck oder die Kassetten könnten beschädigt werden. • Es wird nicht empfohlen, Kassetten des Typs C-120 oder mit längerer Spieldauer zu verwenden, da sich die Aufnahmeeigenschaften verschlechtern können und das Band sich leicht in den Andruckrollen und Antriebsrollen verfangen kann. • Kassetten des Typs II und IV können nicht auf dem Gerät wiedergegeben werden.

15 GE15-16_UX-H100[E]f.p65

25/2/04, 2:11 PM Deutsch

Verwendung eines externen Geräts Hören von externen Geräten Sie können externe Gerät hören, wie MD-Recorder, Cassettendeck oder andere Gerät. • Stellen Sie zuerst sicher, dass das externe Gerät richtig an diesem Gerät angeschlossen ist. (Siehe Seite 7).

1 Stellen Sie den Lautstärkepegels auf Minimalstellung.

2 Drücken Sie die Taste AUX. „AUX“ erscheint im Display.

3 Starten Sie die Wiedergabe auf dem externen Gerät.

4 Stellen Sie den Lautstärkepegel nach Wunsch ein. Zum Verlassen des AUX-Modus wählen Sie eine andere Quelle.

Zur Bedienung des externen Geräts Siehe dessen Bedienungsanleitung.

16 GE15-16_UX-H100[E]f.p65

25/2/04, 2:11 PM Deutsch

Aufnahme Aufnahme auf Kassette

WICHTIG: • Die Aufnahmelautstärke wird automatisch richtig eingestellt und wird daher nicht von den anderen Einstellungen beeinflusst. Es ist also während der Aufnahme möglich, den Klang, den Sie gerade hören, entsprechend anzupassen, ohne dass das einen Einfluss auf den Aufnahmepegel hat. • Wenn von Ihnen getätigte Aufnahmen ein zu hohes Rauschen aufweisen, steht das Gerät möglicherweise zu dicht neben einem Fernseher. Erhöhen Sie den Abstand zwischen dem Gerät und dem Fernseher. • Sie können nur Kassetten des Typs I zur Aufnahme verwenden. • Schalten Sie das Gerät NICHT während der Wiedergabe einer Kassette oder während der Aufnahme auf Kassette aus. Das Kassettendeck oder die Kassetten könnten beschädigt werden. • Diese Anlage ist NICHT zu Kassetten des Typs II oder IV kompatibel. • Es wird nicht empfohlen, Kassetten des Typs C-120 oder mit längerer Spieldauer zu verwenden, da sich die Aufnahmeeigenschaften verschlechtern können und das Band sich leicht in den Andruckrollen und Antriebsrollen verfangen kann.

Anfang und Ende von Kassetten Das Vorspannband am Anfang und Ende von Kassetten kann nicht zur Aufnahme verwendet werden. Es ist deshalb bei der Aufnahme von Discs, UKW- oder MW-Radiosendungen oder externen Geräten ratsam, die Kassette ein wenig vorzuspulen, damit keine Aufnahme auf dem Vorspannband gemacht wird und somit Teile des aufzunehmenden Materials verloren gehen.

So schützen Sie Ihre Aufnahmen Auf der Rückseite der Kassetten befinden sich zwei kleine Löschschutzzungen, um zu verhindern, dass Aufnahmen unabsichtlich gelöscht oder überspielt werden. Entfernen Sie diese Zungen, um Ihre Aufnahmen zu schützen. Wenn Sie eine Kassette erneut bespielen wollen, deren Löschschutzzungen herausgebrochen wurden, müssen Sie diese Löcher mit Klebeband überkleben.

1 Legen Sie eine bespielbare Kassette ein, so dass das freiliegende Bandtseil nach unten weist. • Siehe auch Seite 15.

2 Schließen Sie den Kassetten-Ladeschacht vorsichtig.

3 Starten Sie die Wiedergabe der Quelle— UKW, MW oder an der AUX-Buchse angeschlossene Geräte. • Wenn die Signalquelle UKW oder MW ist, stellen Sie den Sender ein, von dem Sie aufnehmen wollen. • Wenn Sie von einer Disc aufnehmen, finden Sie Informationen hierzu unter „Aufnahme von Discs— Synchronisierte Disc-Aufnahme“ auf Seite 18.

4 Drücken Sie die Taste ‡ (Aufnahme). Die Tasten ‡ und # werden in der unteren Stellung verriegelt und die Aufnahme beginnt. • Die Anzeige REC erscheint während der Aufnahme im Display.

In den folgenden Fällen kann die Taste ‡ (Aufnahme) nicht betätigt werden: • Wenn keine Kassette eingelegt ist. • Wenn eine geschützte Kassette eingelegt ist.

Drücken Sie zum kurzfristigen Anhalten der Aufnahme die Taste *. Drücken Sie erneut die Taste *, um die Aufnahme fortzusetzen. Drücken Sie die Taste &/), um die Aufnahme zu stoppen.

Drücken Sie, wenn die Aufnahme unterbrochen ist, die Taste &/), um die Kassette zu entnehmen.

17 GE17-18_UX-H100[E]f.p65

Aufnahme von Discs —Synchronisierte Disc-Aufnahme Sie können Discs zur gleichen Zeit wiedergeben und aufnehmen.

1 Legen Sie eine bespielbare Kassette ein, so dass das freiliegende Bandteil nach unten weist. • Siehe auch Seite 15.

2 Schließen Sie den Kassetten-Ladeschacht vorsichtig.

3 Drücken Sie die Taste CD 3/8, um den CD-Spieler als Signalquelle auszuwählen.

4 Zum Stoppen der Disk-Wiedergabe

In den folgenden Fällen kann die Taste ‡ (Aufnahme) nicht betätigt werden: • Wenn keine Kassette eingelegt ist. • Wenn eine geschützte Kassette eingelegt ist.

Drücken Sie zum kurzfristigen Anhalten der Aufnahme die Taste *. Die Aufnahme wird unterbrochen, aber die CD wird weiterhin wiedergegeben. Drücken Sie erneut die Taste *, um die Aufnahme fortzusetzen. Drücken Sie die Taste &/), um die Aufnahme zu stoppen. Die Aufnahme wird beendet, und die CDWiedergabe wird unterbrochen. Drücken Sie, wenn die Aufnahme unterbrochen ist, die Taste &/), um die Kassette zu entnehmen.

drücken Sie die Taste 7.

• Wenn Sie eine Aufnahme von einem bestimmten Stück aus starten wollen, wählen Sie das Anfangsstück mit UP ¢ oder DOWN 4 und gehen zum nächsten Schritt. • Wenn Sie ein Programm erstellen wollen, führen Sie die Schritt 2 bis 4 auf Seite 13 aus. Nach dem Erstellen eines Programms gehen Sie zum nächsten Schritt weiter.

5 Drücken Sie die Taste ‡ (Aufnahme). Auf dem Display erscheint die Anzeige REC, die CD wird automatisch wiedergegeben und die Aufnahme beginnt. REC

• Die Aufnahme wird beendet und der CD-Spieler wird angehalten, wenn das Ende der Kassette erreicht ist. • Wenn Sie während der Wiedergabe der CD die Taste ‡ (Aufnahme) drücken, kehrt der CD-Spieler zum Anfang des jeweiligen Titels zurück und der Titel wird auf Kassette aufgenommen.

18 GE17-18_UX-H100[E]f.p65

25/2/04, 2:11 PM Deutsch

Verwenden der Zeitschaltuhren Sie können die Tageszeitschaltuhr und die Einschlafschaltuhr verwenden. • Vor dem Verwenden dieser Schaltuhren müssen Sie die in die Anlage eingebaute Uhr einstellen (siehe Seite 8).

3 Drücken Sie die Taste SET zum

SET Einstellen der gewünschten Einschaltzeit für das Gerät. Auf dem Display blinkt die Stundenanzeige.

Verwenden der Tageszeitschaltuhr

Sie können drei Einstellungen für den Tageszeitschaltuhr speichern und eine der Einstellungen zur Zeit aktivieren.

Funktionsweise der Tageszeitschaltuhr Wenn die Einschaltzeit erreicht ist, schaltet die Geräts automatisch ein, und nach 60 Minuten schaltet sie automatisch aus (Bereitshaftsmodus). • Wenn der Timer eingestellt ist, wird er täglich zur gleichen Zeit aktiviert, bis der Timer ausgeschaltet wird, und die Timereinstellung bleibt im Speicher vorhanden, bis sie geändert wird.

Bevor Sie beginnen... Stellen Sie sicher, wenn Sie „TUNER“ als WiedergabeSignalquelle verwenden, dass der gewünschte Sender vor dem Abschalten des Geräts ausgewählt wurde. • Für die Ausführung der folgenden Schritte besteht ein Zeitlimit. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie wieder mit Schritt 2.

(1) Drücken Sie zunächst die Taste ¢ SET oder 4, um die Stunde einzustellen und danach die Taste SET. (2) Drücken Sie nun die Taste ¢ oder 4, um die Minute einzustellen und danach die Taste SET. Wenn Sie die Einschaltzeit ändern wollen, drücken Sie die Taste CANCEL.

4 Drücken Sie die Taste ¢ oder 4, um die abzuspielende Quelle zu wählen. 1

NUR auf der Fernbedienung:

1 Zum Einschalten des Geräts drücken

Sie die Taste STANDBY/ON STANDBY/ON

Bei jedem Drücken der Taste schaltet die Signalquelle wie folgt um: TUNER

2 Drücken Sie die Taste CLOCK/

TIMER TIMER wiederholt zum Wählen des Tageszeitschaltuhr, den Sie einstellen und aktivieren wollen—Tageszeitschaltuhr 1, 2, 3. Bei jedem Drücken der Taste schaltet das Display wie folgt um: 1

Tageszeitschaltuhr 1

Tageszeitschaltuhr 2

Bei Wahl von AUX bereiten Sie das externe Gerät so vor, dass es zu der an der Anlage eingestellten Zeit einschaltet. Um dies zu erlauben, muss das Gerät eine Schaltuhrfunktion haben. Wenn Sie die Zeiteinstellung ändern wollen, drücken Sie die Taste CANCEL wiederholt, um zu Schritt 3 zurückzukehren.

5 Drücken Sie die Taste SET.

Tageszeitschaltuhr 3

Aktuelle Zeitanzeige (Uhreinstellung)

• Wenn Sie einen anderen Timer als den eingestellten aktivieren wollen, drücken Sie TIMER am Gerät wiederholt. Einzelheiten siehe auch “Zum Ändern des zu verwendenden Tageszeitschaltuhrs” auf Seite 20. VOLUME

zum Einstellen der Lautstärke.

7 Drücken Sie die Taste STANDBY/ ON

zum Ausschalten des Geräts.

Wenn Sie die Einschaltzeit nicht ändern wollen, gehen Sie zu Schritt 3.

SET Die Nummer für Tageszeitschaltuhr leuchtet weiter. Das Display schaltet auf Normalanzeige zurück.

6 Drücken Sie die Taste VOLUME +/–

GE19-20_UX-H100[E]f.p65

26/2/04, 3:35 PM STANDBY/ON Deutsch Zum kurzzeitigen Deaktivieren des Schaltuhr Drücken Sie TIMER am Gerät wiederholt, bis die Anzeige (Schaltuhr) erlischt. Zum Ändern des zu verwendenden Tageszeitschaltuhrs, Drücken Sie TIMER am Gerät wiederholt, bis die gewünschte Timernummer zu blinken beginnt. Der Timer wird nach einigen Sekunden aktiviert, und die gewünschte Timernummer leuchtet weiter. • Zum Ändern der Timereinstellung wiederholen Sie Schritt 1 bis 7 auf Seite 19.

Verwenden der Einschlafschaltuhr Mit Hilfe der Einschlafschaltuhr können Sie einschlafen, während Sie Ihre Lieblingsmusik oder Ihren Lieblingssender hören. • Sie können die Einschlafschaltuhr nur einstellen, wenn das Gerät eingeschaltet ist.

Funktionsweise der Einschlafschaltuhr Nach Ablauf der angegebenen Zeitspanne schaltet sich das Gerät automatisch aus.

NUR auf der Fernbedienung: Wenn das Gerät zum Startzeitpunkt der Zeitschaltuhr bereits eingeschaltet ist Die Schaltuhr arbeitet nicht.

1 Drücken Sie die Taste SLEEP.

SLEEP Die Anzeige SLEEP blinkt im Display.

SLEEP Wenn Sie das Netzkabel abziehen oder bei einem Stromausfall Die Schaltuhreinstellung verbleibt. Stellen Sie die eingebaute Uhr ein, und aktivieren Sie den Schaltuhr erneut.

• Bei jedem Tastendruck ändert sich Zeitspanne wie folgt: 10

Normalanzeige (Deaktivierung)

2 Warten Sie ca. 5 Sekunden, nachdem Sie die Zeitspanne angegeben haben. Die Anzeige SLEEP leuchtet weiter im Display.

Drücken Sie, um die verbleibende Zeit bis zum Abschaltzeitpunkt zu prüfen, einmal die Taste SLEEP. Es erscheint für ca. 5 Sekunden die verbleibende Zeit bis zum Abschaltzeitpunkt. Drücken Sie, um den Abschaltzeitpunkt zu ändern, die Taste SLEEP mehrmals hintereinander, bis die gewünschte Zeitspanne angezeigt wird. Zum Aufheben der Einstellung drücken Sie die Taste SLEEP wiederholt, bis die Anzeige SLEEP erlischt, und das Display auf Normalanzeige zurückschaltet. • Wenn Sie das Gerät ausschalten, wird die Einschlafschaltuhr ebenfalls deaktiviert.

Wenn Sie die Einschlafschaltuhr einstellen, nachdem die Tageszeitschaltuhr mit der Wiedergabe der ausgewählten Signalquelle begonnen hat Das Gerät folgt der Einschlafschaltuhr-Einstellung.

Wenn Sie die Einschlafschaltuhr während der Kassetten-Wiedergabe/-Aufnahme einstellen Schalten Sie während des Kassettenbetriebs das Gerät nicht aus, wenn die Zeitschaltuhr aktiviert ist. Wird das Gerät während der Wiedergabe einer Kassette oder während der Aufnahme auf Kassette ausgeschaltet, können Kassettendeck oder Kassetten beschädigt werden.

20 GE19-20_UX-H100[E]f.p65

26/2/04, 5:43 PM Deutsch

Pflege Die beste Geräteleistung erzielen Sie, wenn Sie Ihre Discs, Kassetten und die Anlage sauber halten.

Allgemeine Hinweise Im Allgemeinen erzielen Sie die beste Leistung, wenn Sie Discs, Kassetten und die Lademechanismen sauber halten. • Lagern Sie Discs und Kassetten in ihren Hüllen und bewahren Sie sie in Schränken oder Regalen auf.

Reinigen des Geräts • Verschmutzungen am Gerät Sollten mit einem weichen Tuch abgewischt werden. Wenn das Gerät stark verschmutzt ist, wischen Sie es mit einem Tuch ab, das in mit Wasser verdünnten Neutralreiniger getaucht und dann gut ausgewrungen wurde, und wischen Sie dann mit einem trockenen Tuch nach. • Da die Qualität des Geräts beeinträchtigt werden könnte und das Gerät beschädigt oder die Farbe abblättern könnte, achten Sie dabei auf Folgendes: – Wischen Sie NICHT mit einem rauen Tuch. – Wenden Sie KEINEN zu hohen Kraftaufwand an. – Wischen Sie NICHT mit Verdünner oder Benzin. – Verwenden Sie KEINE ätherische Substanz wie beispielsweise Insektizide. – VERHINDERN Sie Kontakt mit Gummi oder Plastik über einen längeren Zeitraum.

Umgang mit Discs • Nehmen Sie die Disc aus ihrer Hülle, indem Sie sie am Rand festhalten, während Sie vorsichtig gegen das Loch in der Mitte drücken. • Berühren Sie nicht die glänzende Flächen, und biegen Sie die Disc auch nicht. • Legen Sie die Disc nach dem Abspielen in ihre Hülle zurück, damit sie sich nicht verzieht.

• Achten Sie darauf, dass Sie die Oberfläche der Disc nicht zerkratzen, wenn Sie die Disc wieder in die Hülle legen. • Setzen Sie die Disc weder direkter Sonneneinstrahlung noch extremen Temperaturen oder Feuchtigkeit aus.

Umgang mit Kassetten • Führen Sie, wenn das Band in seiner Kassette locker wird, einen Bleistift in eine der Rollen ein und drehen Sie diese. • Ein lockeres Band kann überdehnt werden oder reißen bzw. sich in der Kassette verfangen. • Berühren Sie nicht die Bandoberfläche.

• Lagern Sie die Kassetten nicht an folgenden Orten: – In staubiger Umgebung – Wo sie direkter Sonneneinstrahlung oder Hitze ausgesetzt sind – In feuchter Umgebung – Auf einem Fernsehgerät oder einem Lautsprecher – In der Nähe von Magneten

So bewahren Sie die beste Aufnahme- und Wiedergabequalität Reinigen Sie die Tonköpfe. • Reinigen Sie die Tonköpfe nach allen 10 Betriebsstunden mit einer Nassreinigungskassette (in Elektronik- und Audiogeschäften erhältlich). Wenn die Tonköpfe verschmutzt werden, tritt folgendes auf: – Die Klangqualität wird verschlechtert. – Der Ton wird leiser. – Die Wiedergabe setzt an manchen Stellen aus. • Spielen Sie keine schmutzigen oder staubigen Kassetten ab. • Berühren Sie nicht die hochglanzpolierten Tonköpfe mit metallischen oder magnetischen Objekten. Antriebsrolle

Tonkopf Andruckrolle

So reinigen Sie eine Disc Wischen Sie die Disc mit einem weichen Tuch in geraden Linien vom Mittelpunkt nach außen ab.

So entmagnetisieren Sie den Tonkopf Schalten Sie das Gerät aus und verwenden Sie eine Entmagnetisierungsdrossel für Tonköpfe (in Elektronik- und Audiogeschäften erhältlich).

Verwenden Sie AUF KEINEN FALL ein Lösungsmittel, wie z. B. Reiniger für konventionelle Schallplatten, Spray, Verdünner oder Benzol, um die Disc zu reinigen.

21 GE21-22_UX-H100[E]f.p65

Fehlersuche Wenn bei der Verwendung des Geräts ein Problem auftritt, können Sie zunächst die folgende Liste auf mögliche Abhilfe prüfen, bevor Sie sich an den Kundendienst wenden. Wenn Sie das Problem nicht mit den hier angegebenen Hinweisen selbst beheben können, oder wenn das Gerät beschädigt wurde, wenden Sie sich an eine fachkundige Stelle, z. B. Ihren Fachhändler, wo Kundendienst angeboten wird.

Die Stromversorgung lässt sich nicht einschalten. Es ist kein Ton zu hören.

Rauschen stört die Übertragung einer Sendung.

Die Disc wird nicht wiedergegeben. Spezifische Dateien (Titel) auf einer MP3-Disk werden nicht abgespielt. Es kann keine Aufnahme gemacht werden. Es können keine Bedienungsfunktionen ausgeführt werden. Das Gerät kann nicht über die Fernbedienung bedient werden.

Das Netzkabel ist nicht an eine Netzsteckdose angeschlossen. • Die Anschlüsse sind nicht ordnungsgemäß verbunden oder sitzen nicht fest. • Es ist ein Kopfhörer angeschlossen.

Stecken Sie den Stecker in die Steckdose. • Prüfen Sie alle Anschlüsse und nehmen Sie Korrekturen vor. (Siehe Seite 6 und 7). • Ziehen Sie das Kopfhörerkabel aus dem PHONES-Anschluss. • MP3-Disk ist mit „packet writing“ • Sie kann nicht wiedergegeben werden. bespielt. Ersetzen Sie die Disk. • Die Antennen sind nicht • Schließen Sie die Antenne korrekt und angeschlossen. ordnungsgemäß an. • Die MW-Rahmenantenne befindet sich • Ändern Sie die Position und Ausrichtung zu dicht am Gerät. der MW-Rahmenantenne. • Die UKW-Antenne ist nicht ordnungsge- • Richten Sie die UKW-Antenne auf die mäß ausgezogen und ausgerichtet. Position für bestmöglichen Empfang aus. Die Disc ist verkehrt herum eingelegt. Legen Sie die Disc mit der Beschriftung nach oben ein. Andere Titel als MP3 sind auf der Disk Diese können nicht abgespielt werden. enthalten. Die kleinen Laschen auf der Decken Sie die Löcher mit Klebeband ab. Kassettenrückseite wurden entfernt. Aufgrund von externen elektrischen Ziehen Sie das Netzkabel ab und stecken Störungen ist eine Fehlfunktion des Sie es erneut ein. eingebauten Mikroprozessors aufgetreten. • Die Strecke von der Fernbedienung • Beseitigen Sie das Hindernis. zum Fernbedienungssensor am Gerät ist versperrt. • Die Batterien sind zu schwach. • Tauschen Sie die Batterien aus. (Siehe Seite 6). • Sie verwenden die Fernbedienung in • Die Signale können den zu großem Abstand vom Gerät. Fernbedienungssensor nicht erreichen. Gehen Sie näher an die Anlage heran.

Konstruktion und technische Daten können ohne Benachrichtigung geändert werden.

Verstärkerabschnitt—CA-UXS11

Ausgangsleistung: Sinus-Dauertonleistung: 10 W pro Kanal an 6 Ω, bei 1 kHz, Gesamtklirrgrad: nicht größer als 10% (IEC 268-3). Lautsprecher/Impedanz: 6 Ω – 16 Ω

Anschlusswert: Stromaufnahme:

Tuner UKW-Einstellbereich: MW-Einstellbereich:

87,50 MHz—108,00 MHz 522 kHz—1 629 kHz

230 V ~ Wechselstrom, 50 Hz 38 W (bei Betrieb) 1 W (im Bereitschaftsmodus)

Abmessungen (B/H/T) (ca.): 144 mm x 255 mm x 277 mm 2,9 kg

Im Lieferumfang enthaltenes Zubehör Siehe Seite 6.

Lautsprecherabschnitt—SP-UXS11

CD-Spieler Dynamikbereich: Rauschabstand: Gleichlaufschwankungen:

85 dB 85 dB Nicht messbar

Kassettendeck Frequenzbereich: Normal (Typ I): Gleichlaufschwankungen:

100 Hz—10 000 Hz 0,35 % (WRMS)

Typ: Vollbereich-Bassreflex Lautsprecher: 10 cm Konus x1 Leistungsaufnahmekapazität: 10 W Impedanz: 6Ω Frequenzbereich: 100 Hz bis 15 kHz Abmessungen (B/H/T) (ca.): 130 mm x 257 mm x 151 mm Gewicht (ca.): Je 1,5 kg
