BEDIENUNGSANLEITUNG UX-G28E JVC

Warning, Achtung und sonstige Hinweise Mises en garde, précautions et indications diverses Waarschuwingen, voorzorgen en andere mededelingen

ACHTUNG

Zur Verhinderung von elektrischen Schlagen, Brandgefahr, usw:

1 Keine Schrauben lösen oder Abdeckungen enlfernen und nicht das Gehäuse öffnen.
2 Dieses Gerat weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belülfungsschlitze oder -bohrungen. (Wenn die Belülfungsöffnungen oder -locher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie these Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

ACHTUNG - / Taste!

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab). Beim Aufstellung des Geräts stellen Sie safer, dass der Stecker gut zugänglich ist. Die O/I Taste schaltet die Netzstrom nicht ab.

• Wenn das System im Standby-Modus ist, leuchtet die STANDBY-Anzeige rot auf.
• Wenn das System eingeschaltet ist, schaltet die STANDBY-Anzeige ab.

Die Stromzufahr kann mit der Fernbedienung gesteuert werden.

ATTENTION—Touche /1!

Ein übermäßiger Schalleistungspegel der Kopfhörer kann zu Gehorschäden führen.

ATTENTION:

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht offen und nicht das Gehäuse offen. Das Gerät enthalt keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführten halten.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. ANBRINGEN DES ETIKETTS:WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

Vorsicht: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollen das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seiten- und Rückwände: Hindernisfrei in allen gegebenen Abständen (s. Abbildung).
3. Unterseite: Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzuführ durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Dieses Symbol ist nur in der

Europäischen

Union gultig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollen das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführten werden.

Die korrekte Entsorgung theses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäß Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling theses Produkts erhalten Sie bei ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gkauft haben.

Für die nicht fachgerechte Entsorgung these Abfalls konnen gemäß der Landesgesetzung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie diesen Produkt entsorgen möchten, besuchen Sieitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie这点es Produkt entsorgen mochten, halten Sie sich damititte an die entsprechenden Landesgesetze und andere Regelungen in Ihr Land zur Behandlung elektrischer und elektronischer Geräte.

Sehr geehrter Kunde, sehr geehrte Kundin,

deses Gerät stimmt mit den gultigen europäischen Richtlinien und Normen bezüglich elektramagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Deutschland

Cher(e) client(e),

Vorsichtsmaßregeln 2

Wie Sie diese Anleitung lessen 3

Erste Schritte 4

Schritt 1: Auspacken 4

Schritt 2: Vorbereitung der Fernbedienung 4

Schritt 3: Herstellen von Anschlüssen 5

Vor dem Betrieb der Anlage 7

Tägliche Bedienung—Wiedergabe 8

Rundfunkempfang 9

Wiedergabe einer Disk 10

Wiedergabe vom USB-Speichergerät 10

WiedergabeandererSignalquellen 11

Tägliche Bedienung—Klang und andere

Einstellungen 12

Einstellen der Lautstärke 12

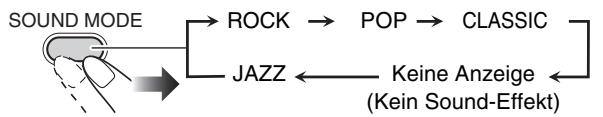

Einstellen des Klangs 12

Einstellung der Uhr 13

Automatisches Ausschalten 13

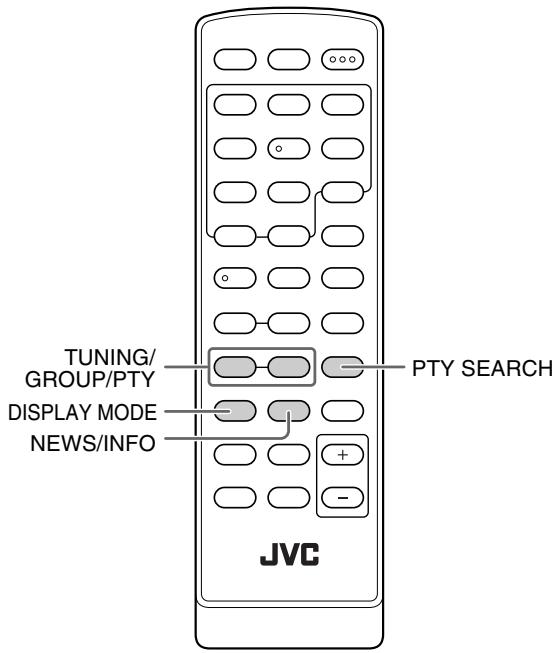

Erweiterte Radiofunktionen 14

Empfang von FM-Sendern mit Radio Data System 14

Suchenach Sendungen anhand von PTY-Codes 14

Vorübergehendes, automatisches Umschalten auf eine Sendung ihrer Wahl 15

Spezielle Bedienungsvorgänge für Disks/USB-Speichergeräte 16

Programmieren der Wiedergabereihenfolge Program Play 16

Zufällige Wiedergabe—Zufallswiedergabe 18

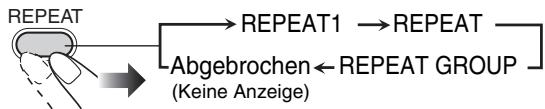

Wiederholt abspielen—Wiederholwiedergabe 18

Timer-Funktionen 19

Einstellung des Timers 19

Zusätzliche Informationen 21

Weitere Informationen zu dieser System 21

Störungssuche 22

Wartung 22

Technische Daten 23

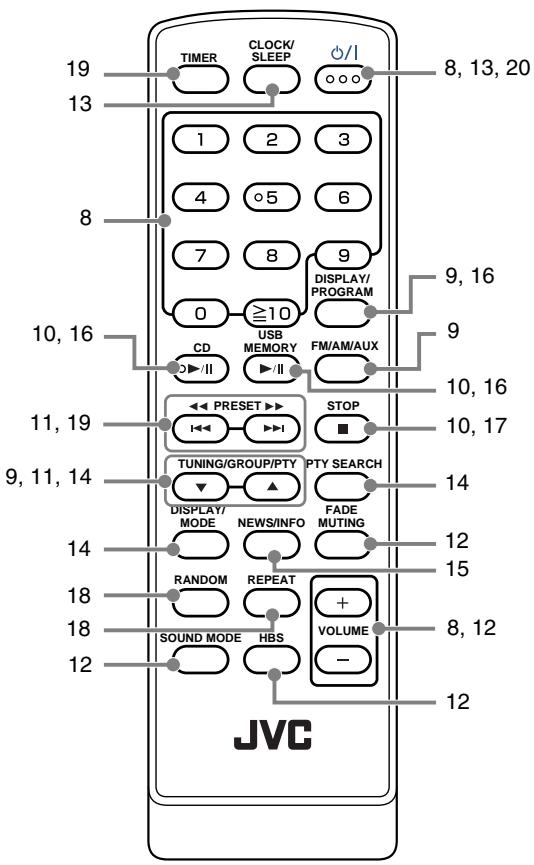

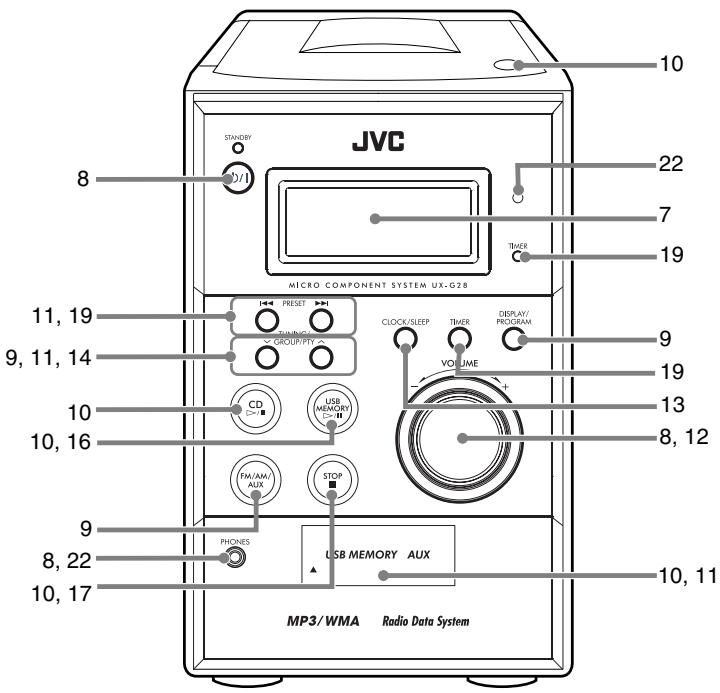

Teile-Index 24

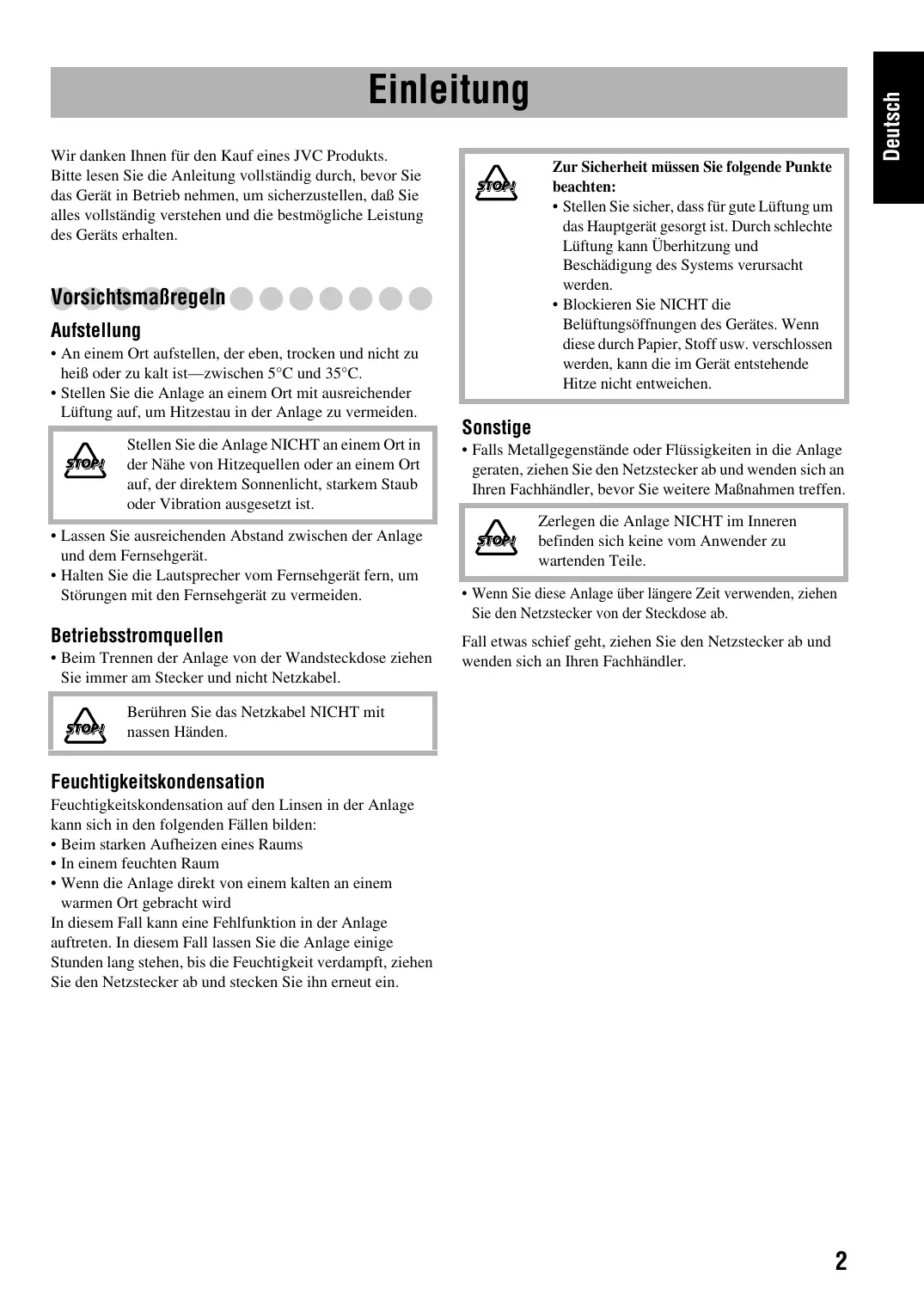

Einleitung

Wir danken Ohnen für den Kauf eines JVC Produkts.
Bitte setzen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

VorsichtsmaBregeln

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu besteht oder zu kalt ist—zwischen 5^ und 35^ .
• Stellen Sie die Anlage an einem Ort mit ausreichender Luftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Höhe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Laufsprecher vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Trennen der Anlage von der Wandsteckdoseziehen Sie immer am Stecker und nicht Netzkabel.

Berühren Sie das Netzkabel NICTH mit nassen Händen.

Feuchtigkeitskondensation

Feuchtgkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fälle bilden:

• Beim starken Aufheizen eines Raums
  In einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einem warmen Ort gebracht wird

In thisem Fall kann eine Fehlfunktion in der Anlage auftreten. In thisem Fallleen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampf, ziehen Sie den Netzstecker ab und stecken Sieihn erneut ein.

Zur Sicherheit müssen Sie folgende Punkte beachten:

• Stellen Sie sichere, dass für gute Lüftung um das Hauptgerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Systems verursacht werden.
• Blockieren Sie NICHT die Belüftungsöffnungen des Gerätes. Wenn diese durch Papier, Stoff usw. verschlossen werden, kann die im Gerät entstehende Hitze nicht entweichen.

Sonstige

• Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten,ziehen Sie den Netzstecker ab und wenden sich an ihren Fachhändler,bevor Sie weitere Maßnahmen treffen.

Zerlegen die Anlage NICTH im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie diese Anlage über längerere Zeit verwenden,ziehen Sie den Netzstecker von der Steckdose ab.

Fall etwas schief Goes, ziehen Sie den Netzstecker ab und wenden sich an ihren Fachhändler.

Wie Sie diese Anleitung lesen

Um diese Anleitung so einzach und leichtverständlich wie möglich zu halten, haben wir folgenden Format verwendet:

• Tasten und Bedienungsvorgänge werden erklär, wie in der Tabelle unter gezeigt. In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklär; Sie konnen jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen/TRagen.
• Einige zugehörige Tipps und Hinweise werden später in den Abschnitten „Weitere Informationen zu dieser System" und „Störungssuche" gegeben, aber nicht in dem Abschnitt, in dem die Bedienungsschritte erklär werden. Wenn Sie mehr über die Funktionen wollen oder wenn Zweifel an den Funktionen bestehen, gehen Sie zu den betreffenden Abschnitten und schlagen Dort die Antwarten nach.

Remote ONLY	Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.
Main Unit ONLY	Zeigt an, dass dieser Vorgang nur über die Tasten und Regler am Hauptgerät möglich ist.

	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie die Taste kurz drücken.
2 Sek.	Zeigt an, dass Sie die Taste für eine gegebene Sekundenzahl gedrückt halten. ·Die Zahl im Pfeil zeigt die Länge des Drückens an (in thisem Beispiel 2 Sekunden). ·Wenn sich keine Zahl im Pfeil befindet, halten Sie die Taste gedrückt bis der gesamte Vorgang beendet ist oder das gewünschte Ergebnis erhalten wurde.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen sollenn.

Schritt 1: Die Packung öffnen und die Zubehörteile prüfen.

Schritt 2: Die Fernbedienung vorbereiten.

Schritt 3: Herstellen der Verbindungen zu Komponenten wie AM/FM-Antennen, Laufsprechern usw. (siehe Seiten 5 bis 6).

Schließlich den Netzstecker einstecken. Jetzt können Sie die Anlage bedieren.

Schritt 1: Auspacken

Nach dem Auspacken prufen Sie, ob die folgenden Antikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jeder mitgelieferten Stücks an.

FM-Antenne (1)
AM-Ringantenne (1)
Fernbedienung (1)
- Batterien (2)

Falls ein Antikel fehlt, wenden Sie sich sofort an ihren Fachhändler.

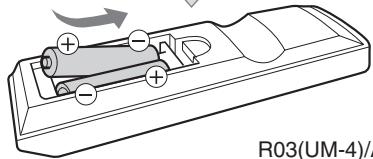

Schritt 2: Vorbereitung der Fernbedienung

Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und -) ein.

• Wenn der Bereich oder die Wirksamkeit der Fernbedienung abnimmt, ersetzen Sie beiden Batterien.

1

2

R03(UM-4)/AAA(24F)

3

Achtung

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o. Å. ausgesetzt werden.

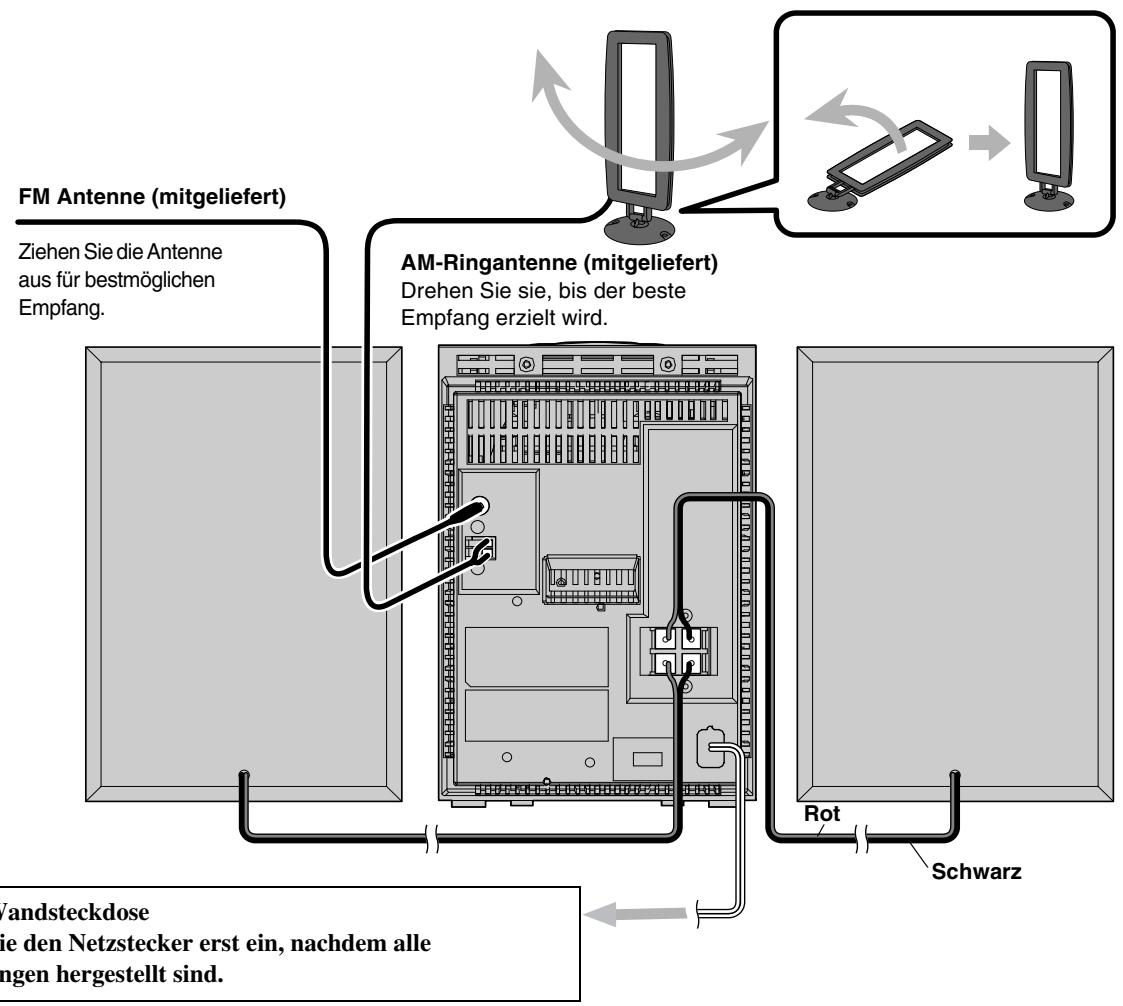

Schritt 3: Herstellen von Anschlüssen

Wenn Sie detailliertere Information benötigten, siehe Seite 6

Die folgenden Abbildungen der Ein-/Ausgangsanschlüsse sind exemplarisch zu verstehen.

Bei Anschluss eines digitalen Audio-Players usw.lesen Sie auch in der zugehörigen Anleitung, da die am Gerät aufgedruckten Anschlussbezeichnungen verschieten sein konnen.

Schalten Sie alle Komponenten vor dem Herstellen von Anschlüssen aus.

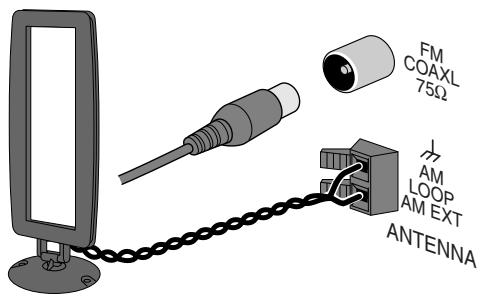

Zum Anschlieben der AM-Ringantenne

Achten Sie darauf, den Draht richtig anzuschlieben.

① Halten
② Einsetzen

③ Freigegeben

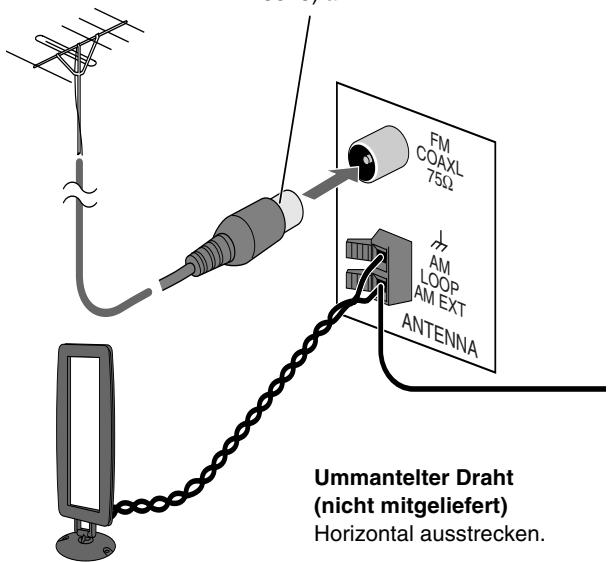

FürbetterenFM/AM-Empfang

FM-AuBenantenne (nicht mitgeliefert)

Trennen Sie die mitgelieferte FM-Antenne ab, und schreiben Sie eine FM-Außenantenne mit einem 75-Ω-Draht mit Koaxialstecker (IEC oder DIN45325) an.

AM-Ringantenne

Angeschlossen lassen.

• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außer dem die Antennen von Metalteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

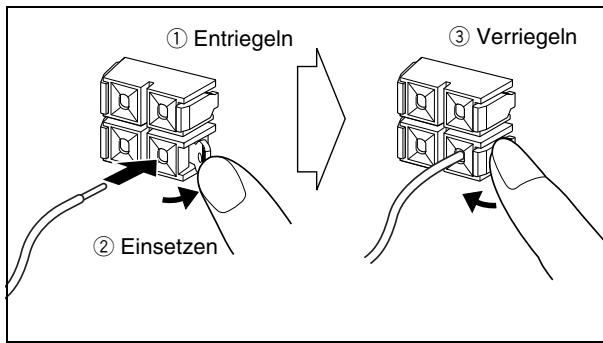

Zum Anschlieben der Laufsprecherkabel

Stellen Sie sicher, dass beiden Laufsprecher richtig und fest angeschlossen sind.

Beim Anschlieben der Laufsprecherkabel achten Sie auf richtige Polung der Laufsprecherklemmen: Das schwarze Kabel an (-) , das rote Kabel an (+) .

• NICHT mehr als einen Laufsprecher an jeder Klemme anschließen.
• NICT zulassen, dass der Leiter der Lautspracherkabel metallische Teile der Anlage berührt.

memo

• Wenn der AM-Ringantennendraht oder die Laufsprecherkabel mit Vinyl isoliert sind, isolieren Sie die Spitze des Antennendrahts oder Laufsprecherkabels durch Drehen des Vinyls ab.

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

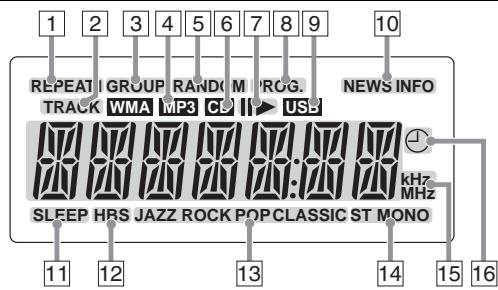

Anzeigen im Hauptdisplay

• Wahlrend des Rundfunkempfangs:

• Wahlend der Wiedergabe einer CD:

• Be der Auswahl von AUX:

• Wahlend der Wiedergabe einer MP3:

• Bei der Auswahl von USB MEMORY:

• Wahrend die Disk-Wiedergabe gestoppt ist:

CD:

MP3/WMA:

REPEAT-Modusanzeige

• Leuchtet auf, wenn der Repeat-Play-Modus aktiviert ist.

2 TRACK-Anzeige

• Audio-CD: Leuchtet während der Wiedergabe und im Stopp.
• MP3/WMA-CD: Leuchtet während der Wiedergabe.

GROUP-Anzeige

• MP3/WMA-CD: Leuchtet im Stopp.

MP3/WMA-Anzeige

• Leuchtet, wenn eine MP3/WMA-Disk (-Datei) erkannt wird.

5 RANDOM-Anzeige

• Leuchtet auf, wenn der Random-Play-Modus aktiviert ist.

6 CD-Anzeige

• Leuchtet, wenn eine Audio-CD erkannt wird.

7Anzeige

• Leuchtet auf, wenn eine Disk oder die USB-Wiedergabe lauft.
• II: Leuchtet auf, wenn die Disk oder die USB-Wiedergabe auf Pause geschalteit ist.

PROG. (Program)-Anzeige

• Leuchtet auf, wenn der Program-Play-Modus aktiviert ist.

USB-Anzeige

• Blinkt, wenn ein USB-Massenspeichergerät aktiviert wird.

10 NEWS/INFO-Anzeige

• NEWS/INFO: Leuchtet, um den momentan ausgewählten Programtyp für den PTY-Standby-Empfang anzuzeigen.
• NEWS/INFO: Blinkt, wenn eine Sendung automatisch im PTY-Standby-Empfang ausgewählten wurde.

SLEEP-Anzeige

• Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

HBS-Anzeige

• Leuchtet, wenn der HBS-Modus (Hyper Bass Sound) aktiviert ist. (siehe Seite 12)

13 SOUND MODE-Anzeige

• Der ausgewählte Sound-Modus leuchtet auf. (siehe Seite 12)

FM-Empfangsanzeige

• MONO: Leuchtet, wenn der FM-Mono-Modus aktiviert ist.
• ST: Leuchtet, wenn ein FM-Stereosender mit ausreichender Signalstärke eingestellt ist.

Frequenzanzeigen

• Leuchtet, wenn eine Frenzenz erkannt wird.

16 TIMER-Anzeige

• : Leuchtet, wenn der Täglich-Timer im Standby-Betrieb ist; blinkt, während er aktiviert ist.

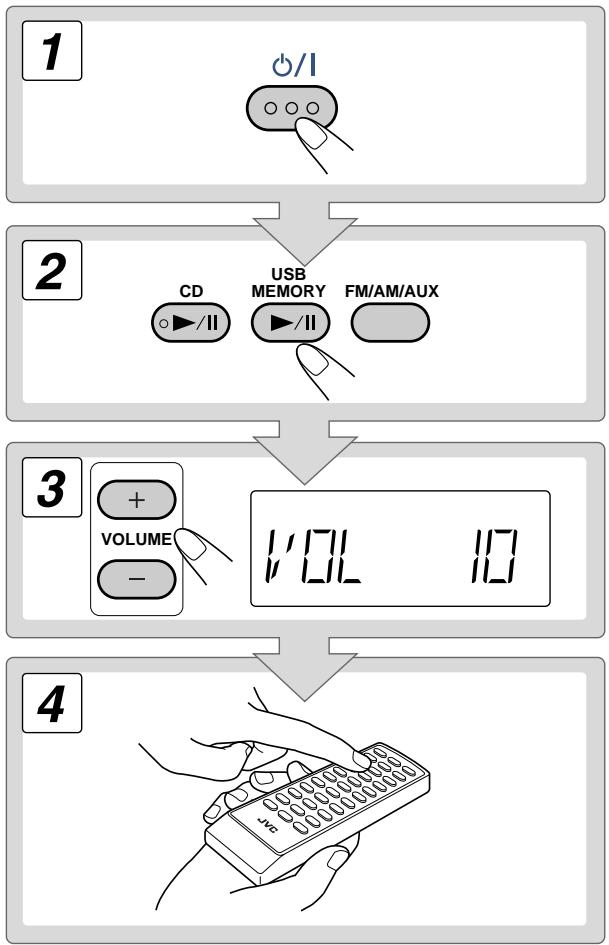

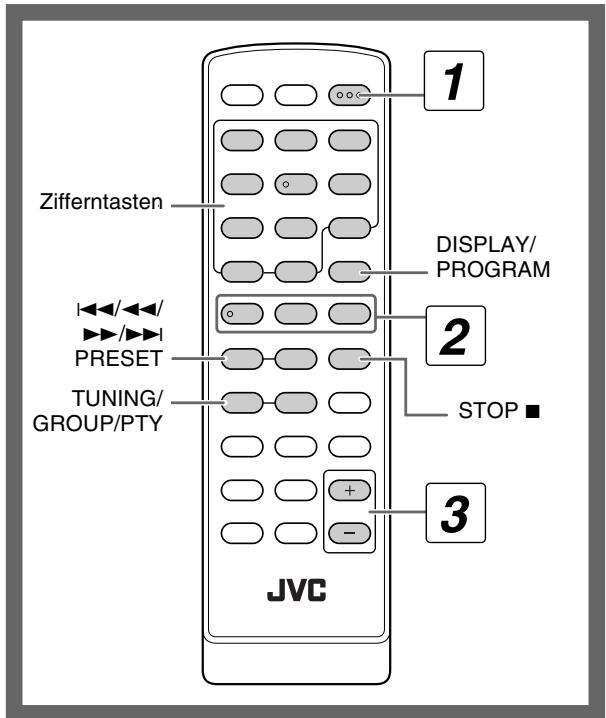

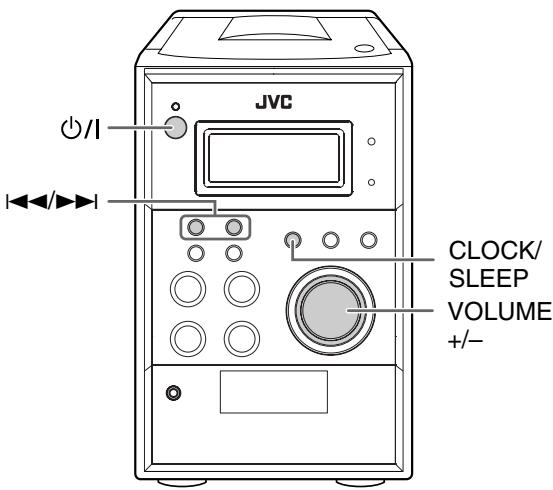

1 Schalten Sie das Gerät ein.

Das Limpchen STANDBY am Hauptgerät erlischt.

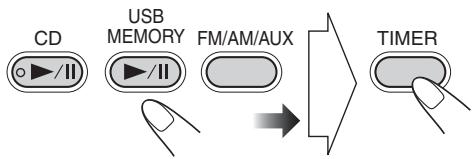

2 Wahlen Sie die Quelle.

Die Wiedergabe startet automatisch, wenn die gewährte Quelle startbereit ist.

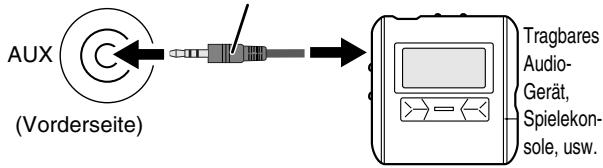

• Wenn Sie AUX drücken, starten Sie die Wiedergabe am externen Gerät.

3 Stellen Sie die Lautstärke ein.
4 Regeln Sie die Ziellautstärke wie später erklärart.

Zum Ausschalten der Anlage (Standby)

Das Limpchen STANDBY am Hauptgerät leuchtet auf.

• Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Für ungestörtes Hören

Schlieben Sie Kopfhörer an der Buchse PHONES am Hauptgerät an.Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschlieben oder aufsetzen.
- Durch Abtrennen der Kopfhörer werden die Kopfhörer erneut aktiviert.

Schalten Sie die Anlage NICTH bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Laufsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein-oder auf Wiedergabe geschaltet wird.

Eingabe von Zahlen

1 2 3 Beispiele:

99 Titel oder weniger
4 5 6 15:≥10→1→5
Mehr als 100 Titel in der aktuellen Gruppe.

15: ≥ 10 0 1 5

15: ≥ 10 0 1 5

150: ≥ 10 1 5 0

Rundfunkempfang

Wahlen des Wellenbereichs (FM oder AM)

Sie können die gleiche Funktion mit FM/AM/AUX an der Anlage auslösen.

So stellen Sie Sender ein

Während FM oder AM gewählt ist...

Fernbedienung:	Hauptgerät:
1 Sek. TUNING/GROUP/PTY	1 Sek. TUNING/ GROUP/PTY

Die Frequenz beginnnt im Display weiterzuschalten.

Wenn ein Sender (eine Freqenz) mit ausreichender

Signalstarke abgestimmmt ist, bleibt der Frenquenzlauf stehen.

• Wenn Sie die Taste wiederholt drucken, schaltet die

Frequenz in Einzelschritten um.

Zum Stoppen des manuellen Suchlaufs drücken Sie eine der Tasten.

Wenn der empfangene FM-Sender schwer zu horen ist Wahlen Sie ,FM MONO"

FM MONO:

Der Empfang wird verbessert, obwohl

der Stereoeffekt verloren Goes. Die

Anzeige MONO leuchtet auf.

Sender voreinstellen

Sie konnen 20 FM- und 10 AM-Festsender eingeben.

1 Stimmen Sie einen als Festsender einzugeben gewünschten Sender ab.
2 Aktivieren Sie den Festsendernummer-Eingabemodus.

DISPLAY/

PROGRAM

Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

3 Wahlen Sie eine Festsendernummer für den gespeicherten Sender.

• Eingabe von Zahlen, Seite 8.
• Sie können auch die Tasten / verwenden.

4 Speichern Sie den Sender.

DISPLAY/

PROGRAM

So stellen Sie einen Festsender ein

1 Wahlen Sie ein Frequenzband (FM oder AM).

2 Wahlen Sie eine Nummer für den gespeicherten Festsender.

Eingabe von Zahlen,Seite 8.

Sie konnen auch die Tasten < < / > | verwenden.

Abspielbare Medien und Dateien

Dieses System kann die folgenden Medien- und Dateitypen abspielen.

Medien	Audio CD, CD-R/RW, USB-Speichergerät
Dateifformat	MP3, WMA

Audio CD	CD-R	CD-RW
COMPACT DISC DIGITAL AUDIO	COMPACT DISC DIGITAL AUDIO Recordable	COMPACT DISC DIGITAL AUDIO ReWritable

• Dieses System kann einige Dateien evtl. Nicht abspielen, bzwohl deren Format oben aufgeführt ist.
• Achtung bei DualDisc-Wiedergabe Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem Standard „Compact Disc Digital Audio“. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf thisem Produkt nicht empfohlen.
• Microsoft und Windows Media sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Wiedergabe einer Disk

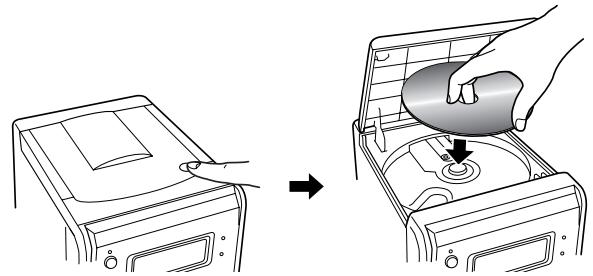

Zum Einsetzen einer Disk

Sie können Disks setzen, während eine andere Quelle wiedergegeben wird.

Zum Start:	Zum Pausieren:	Zum Stoppen:
CD	CD Zum Freigegeben erneut drücken.	STOP

Wiedergabe vom USB-Speicherverät

These Anlage ist mit einer USB MEMORY-Buchse an der Vorderseite ausgestattet. Sie können ein USB-Speichergerät wie einen USB-Stick, Digital-Audio-Player (DAP) an dieser Anlage anschließen. These Anlage kann kein USB-Speichergerät erkennen, das die Anschlusswerte 5V/500mA überschreitet.

WICHTIG

• Sie können keine Daten von dieser Anlage an Ihr USB-Speicherverät senden.
• Sie können keinen Computer am USB MEMORY-Anschluss dieser Anlage anschließen.
• Stellen Sie die Lautstärke auf „VOL MIN“, wenn Sie andere Geräte anschließen oder abziehen.
• Schlieben Sie das USB-Speichergerät direkt an der Anlage an. Die Verwendung eines USB-Hubs kann Fehlfunktionen zur Folge haben.
• Kodierte oder mit Spezialmethoden verschlüsse Titel können auf thisem Gerät nicht abgeschweit werden.
  Die Batterie des USB-Speichergerats wird geladen, wenn die Anlage eingeschaltet ist.

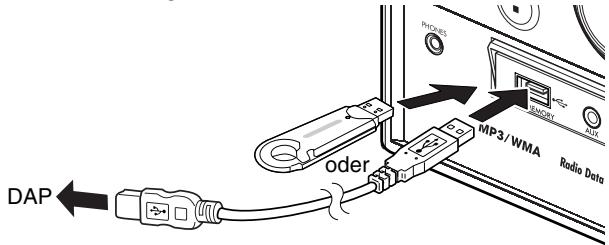

Anschlieben des USB-Speichergeräts

Beim Anschlieben eines USB-Speichergeräts lessen Sie auch dessen Anleitung.

• Wenn Sie das USB-Speichergerät abziehen, achten Sie darauf, dass die Anlage in gestopptem Zustand ist.

Zur Wiedergabe von Titeln auf dem USB-Speichergerät

Zum Starten:	Zum Pausieren:	Zum Stoppen:
USB MEMORY	USB MEMORY	STOP

Die Anzeige USB leuchtet im Display, wenn USB MEMORY ausgewählt ist.

Zum Wahlen von Titel/Gruppe

Auswahlen eines Titels:

Erhöht die Titelnummer.

Verringert die Titelnummer.

Auswahlen einer Gruppe (nur MP3/WMA-Disks und USB-Geräte):

Erhöht die Gruppennummer.

Verringert die Gruppennummer.

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disk drücken und halten Sie diese Taste, bis der gewünschte Abschnitt erreicht ist.

Spult Schnell im Titel vor.

Spult Schnell im Titel zurück.

Zum direkten Aufsuchen eines Titels und Starten der Wiedergabe

Eingabe von Zahlen,Seite 8.

memo

• Bei der Wiedergabe von einer MP3/WMA-Disk oder einem USB-Speichergerät sind die mit den Zifferntasten auswählbaren Titelnummern auf die aktuelle Gruppe beschrankt.

Zur Anzeige des ID3-Tags

Drücken Sie DISPLAY/PROGRAM während der Wiedergabe einer MP3/WMA-Disk.

Wenn, ID3 ON“eingestellt ist, wird das ID3-Tag darüber der Quelle angegeben.

Wiedergabe anderer Signalquellen

Anschließlich anderer Geräte

Durch Verwendung eines Stereo-Miniklinkenkabels (nicht mitgeliefert) können Sie Geräte mit analogen Audio-

Ausgangsbuchsen wie z. B. einen Digital Audio Player, ein TV-Gerät usw. anschließen.

Stereo-Miniklinkenkabel (nicht mitgeliefert)

Wenn die Audioausgänge des anderen Gerätes nicht vom Typ Stereo-Miniklinke sind,

Verwenden Sie einen Steckeradapter von Stereo-Miniklinke auf den entsprechenden Steckertype für den Audioausgang. Lesen Sie auch die Anleitung(en) des anderen Gerätes.

WICHTIG

• Stellen Sie die Lautstärke immer auf „VOL MIN“, wenn Sie andere Geräte anschließen oder abziehen.

Auswahlen von AUX

FM/AM/AUX

Tägliche Bedienung—Klang und andere Einstellungen

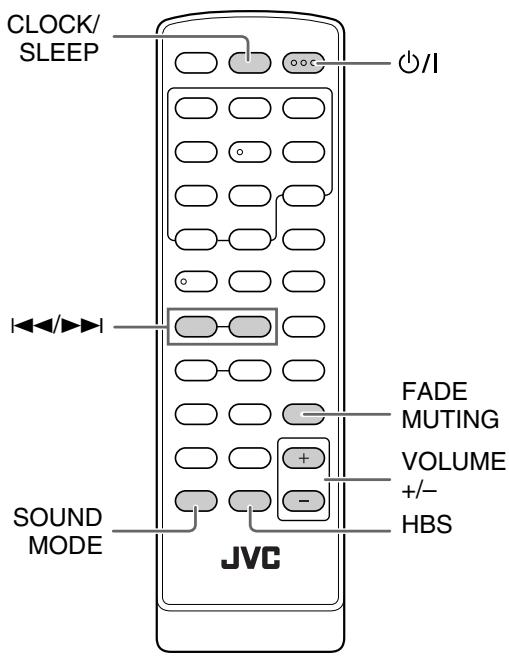

Fernbedienung

Hauptgerat

Einstellen der Lautstärke

Sie können den Lautstärkepegel im Bereich von 0 (VOL MIN) bis 31 (VOL MAX) einstehen.

Fernbedienung:	Hauptgerät:
+ volume

Zum kurzzeitigen Senken der Lautstärke

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen den Lautstärkekepegel ein.

Einstellen des Klangs

Zur Verständung der Bässe - HBS

Mit dem Hyper-Bass-Sound konnen Sie aus dem Gerät kräftrige Bände hervorholen.

Sound-Modus

Sie können einen von 4 SEA-Modi (Sound Effect Amplifier) auswahlen. Dieser Effekt wird sich nur auf die Wiedergabe aus.

JAZZ

Betonte niedrigere Frenzen fur jazztige Musik.

ROCK

Hebt die Basse und die Höhen an.

POP

Gut für Gesang.

CLASSIC

Gut für klassische Musik.

Keine

Es wird kein Sound-Effekt angewendet.

Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr konnen Sie nicht den Täglich-Timer (siehe Seite 19) verwenden.

1 Ausschalten (Standby)

2 Aktiviert den Uhreinstellung-Modus.

5 Sek.

3 Stellen Sie die Uhrzeit ein.

4 Stellen Sie die Minute ein.

Die integrierte Uhr lauft los.

Prüfend der aktuellen Zeitanzeige bei der Wiedergabe

CLOCK/ SLEEP

Anzeige der Uhr für eineugekunden; zurück zur

Quellenanzeige.

Bei einem Stromausfall

Die Uhrzeiteinstellungen gehen verloren, und die

Uhranzeige blinkt. Sie müssen die Uhr erneut einstellen.

Automatisches Ausschalten

Zum Ausschalten der Anlage nach Ablauf einer bestimmten Zeit—Einschlaf-Timer

1 Aktivieren Sie den Einsatz-Timer-Modus.

2 Sek.

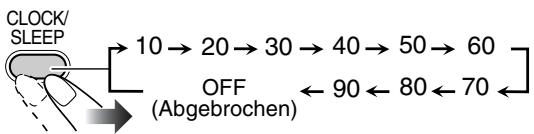

2 Geben Sie die Zeit ein (in Minutes).

• Der Sleep-Timer besteht eine Sekunden für die Einstellung. Das System schaltet sich automatisch aus, wenn die ausgewählte Countdown-Zeit erreicht ist.

Zum Prüfen der verbleibenden Zeit bis zum Ausschalten

2 Sek.

CLOCK/SLEEP

Erweiterte Radiofunktionen

Fernbedienung

Empfang von FM-Sendern mit

Radio Data System

Radio Data System erlaubt es FM-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen.
- Bei Einstellung eines FM-Senders, der den Radio Data System-Dienst anbietet.

These Anlage kann die folgenden Radio Data System-Signaltypen empfangen.

PS (Programmservice)	Zeigt gekannte Sendernamen an.
PTY (Programmtyp)	Zeigt die Art der ausgestrahlten Programms an.
RT (Radiotext)	Zeigt vom Sender ausgestrahlte Textmeldungen.
Enhanced Other Networks	Liefert Informationen über die Art der Sendungen von Radio Data System-Sendern der verschiedene Radionetzwerke.

Für Anzeige der Radio Data SystemInformationen

Während des Empfangs eines FM-Senders...

PS	Sendername erscheint. „NO PS“ erscheint, wenn kein Signal gesendet wird.
PTY	Der Sendeprogrammtyp wird angezeigt. „NO PTY“ erscheint, wenn kein Signal gesendet wird.
RT	Vom Sender ausgestrahnte Textmeldungen werden angezeigt. „NO RT“ erscheint, wenn kein Signal gesendet wird.

Suchenach Sendungen anhand von

PTY-Codes

Sie können eine bestimmte Sendung der Festsenderkanäle (siehe Seite 9) durch Angabe der PTY-Codes suchen.

Zum Suchen einer Sendung mit PTY-Codes

1 Während des Empfangs eines FM-Senders...

PTY SEARCH

2 Wahlen Sie einen PTY-Code.

TUNING/GROUP/PTY

Siehe zusätzliche Informationen über die PTY-Codes (Siehe Seite 21).

3 Starten Sie den Suchlauf.

PTY SEARCH

SEHRC

Der Receiverucht 20 FM-Festsender ab, stoppt, wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab (wähltihn aus).

• Wenn kein Programm gefunden wurde, erscheint „NO FOUND" im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut.

Vorübergehendes, automatisches

Umschalten auf eine Sendung ihrer

Wahl

Mit der Funktion Enhanced Other Networks kann das System vorübergehend auf einen FM-Festsender mit einer Sendung Ihrer Wahl umschalten (NEWS oder INFO).

• These Funktion arbeitet beim Hören eines FM-Senders, der die gewündsten Signale ausstrahlt.

Beim Hören eines FM-Senders wahren Sie einen der folgenden Punkte aus:

NEWS	Nachrichten
INFO	Programm, das Ratschlüge jeder Art vermittelt

Wie die Enhanced Other Networks-Funktion arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Die Anlage bleibt weiterhin auf den aktuellen Sender abgestimmt.

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt, schaltet die Anlage automatisch auf diesen Sender um.

Die Anzeige NEWS/INFO beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf der vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 2

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

Die Anzeige NEWS/INFO beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige zu blinking auf (die Funktion bleibt aktiv).

Spezielle Bedienungsvorgänge für Disks/USB-Speichergeräte

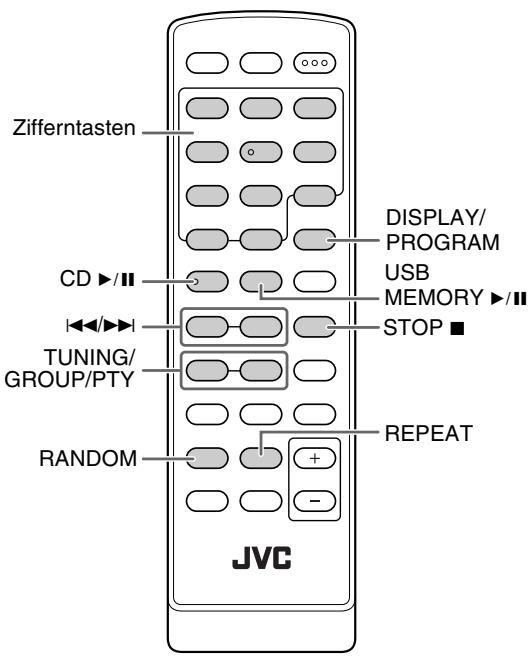

Fernbedienung

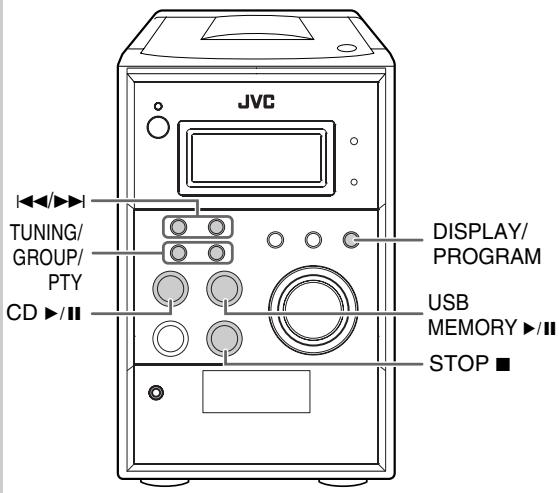

Hauptseinheit

Programmierend der Wiedergabereihenfolge

-Program Play

Sie können die Wiedergabereihenfolge der Titel (bis zu 32) vor Beginn der Wiedergabe einstellen.

• Sie können einen programmierten Titel oder alle programmierten Titel mit REPEAT wiederholen.

1 Drücken Sie vor dem Starten der Wiedergabe DISPLAY/PROGRAM.

DISPLAY/PROGRAM

Bei einer CD
Bei einer MP3/WMA-Disk

2 Wahlen Sie die Titel für die programmierte Wiedergabe aus.

Zur Eingabe der Nummern siehe Seite 8.

Sie konnen auch die Tasten verwenden.

Bei einer CD

DISPLAY/PROGRAM

Bei einer MP3/WMA-Disk

Drücken Sie TUNING/GROUP/PTY zur Auswahl einer Gruppe.

DISPLAY/PROGRAM

Wahlen Sie dann einen Titel aus.

DISPLAY/PROGRAM

Der{nachsteProgrammschritt wird angezeigt, wenn Sie Titelprogrammieren.

Bei einer CD

Bei MP3/WMA-Disks

3 Wiederholen Sie die Schritte 2, um weitere Titel zu programmieren.
4 Starten Sie die Wiedergabe.

oder

Die gewählten Titel werden in der programmierten Reihenfolge abgeschweit.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	CD oder USB MEMORY Zum Freigegeben erneut drücken.	STOP

• Titelleen sich während der Programmwiedergabe nicht mit den Zifferntasten auswahlen.

Zum Prüfen der Programminhalte

Während die PROG.-Anzeige im Display erscheint und vor der Wiedergabe...

DISPLAY/PROGRAM

Zum Modifizieren des Programms

Während die PROG.-Anzeige im Display erscheint und vor der Wiedergabe...

Bearbeiten:

1 Drücken Sie mehrfach DISPLAY/PROGRAM, bis die programmierte Nummer entscheid, die Sie bearbeiten möchten.
2 Wiederholen Sie Schritt 2 auf Seite 16.

Zum Hinzufügen von Schritten im Programm:

1 Drücken Sie mehrfach DISPLAY/PROGRAM, bis „00" im Display erscheint.
2 Wiederholen Sie Schritt 2 auf Seite 16.

Zum Löschen des gesamten Programms:

Verlassen Sie den Programmmodus zur gleichen Zeit. Alle Programmschritte werden durch folgende Aktionen gelöscht:

Öffnen des CD-Fachs, Umschalten der Signalquelle, Ausschalten des Geräts.

Zufällige Wiedergabe—

Zufallswiedergabe

Sie können alle Titel auf einer Disk oder einem USB-Speichergerät in zufälliger Reihenfolge abspielen.

1 Drücken Sie RANDOM.

2 Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in zufälliger Reihenfolge.

Die Zufallswiedergabe endet, wenn alle Titel abgespielt sind.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	CD oder USB MEMORY Zum Freigegeben erneut drücken.	STOP

• Titel让他们在周末的Zufallswiedergabe nicht mit den Zifferntasten auswahlen.

Zum Verlassen der Zufallswiedergabe

Während die Anzeige RANDOM im Display erscheint...

Wiederholt abspielen—

Wiederholwiedergabe Remote ONLY

Sie können die Wiedergabe wiederholen.

Bei einer CD:

Bei MP3/WMA-Disks und USB-Speichergeräten (DAP):

REPEAT1	Wiederholt das aktuelle Stück.
REPEAT GROUP	Alle Titel der aktuellen Gruppe werden wiederholt.
REPEAT	Alle Titel werden wiederholt. Wiederholt das Programm.

Timer-Funktionen

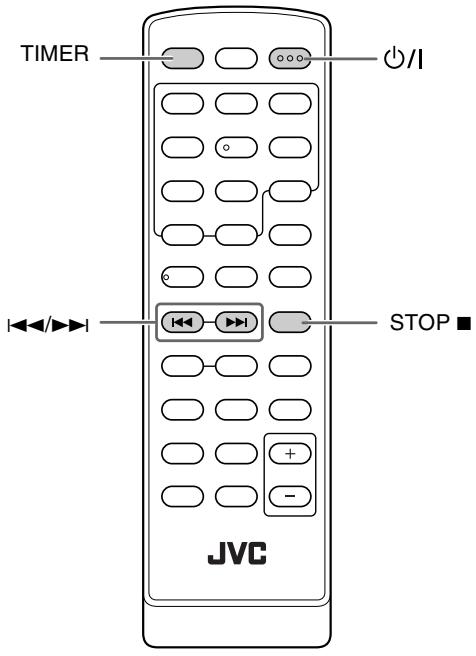

Fernbedienung

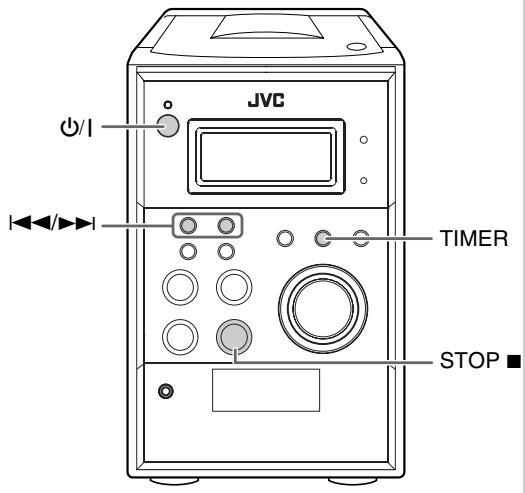

Hauptgerät

Einstellung des Timers

Mit dem Timer können Sie zu Musik aufwachen usw.

• Sie können den Timer so einstellen, dass sich die Anlage einschaltet.
• Um die Timer-Einstellungen zu beenden, drücken Sie zu beliebiger Zeit.

Wie der Timer practisch arbeitet

Sobald der Timer eingestellt wurde, leuchtet die Timer-Anzeige () im Display. Die Lampe TIMER an der Haupteinheit leuchtet. Der Timer wird tätig zur gleichen Zeit aktiviert, bis der Timer manuell abgeschaltet wird.

Wenn die Einschaltzeit erreicht ist

Das System schaltet sich ein, stellt den angegebenen Sender ein oder beginnnt mit der Wiedergabe der gewählten Signalquelle.

Die Lautstärke steigt von Null allmählich auf den Pegel, mit dem Sie zuletzt gehört haben. (Maximale Lautstärke ist 16)
- Wahlrend der Timer lauft, leuchtet die Timer-Anzeige () im Display.
- Die Timereinstellung bleibt gespeichert, bis Sie sie ändern.
- Nach dem Timer die Wiedergabe begonnen hat, können Sie die Signalquelle umschalten oder die Lautstärke einstellen, ohne den Timer auszuschalten.

1 Aktivieren der TIMER-Einstellung

2 Sek.

TIMER

2 Einsatzzeit einstellen

① Stunde einstellen

② Minuten einstellen

3 Ausschaltzeit einstellen

① Stellen Sie die Ausschaltzeit ein.

② Zeit einstellen.

Siehe Schritt 2 ①,②

Sie können Ein- und Ausschaltzeit nicht auf die gleiche Zeit einstehen.

4 Quelle für die Wiedergabe einstehen.

① Wahlen Sie die Signalquelle.

② Wahlen Sie die Wiedergabequelle aus; „CD“, „USB“ oder „TUNER“.

Wenn Sie „TUNER“ auswahlen

-1 |▶/▶ Wahlen Sie „AM PRE“ oder „FM PRE“, und drücken Sie TIMER.
-2 |▶▼▶ Wahlen Sie die Preset-Nummer aus, und drücken Sie TIMER.

5 Schalten Sie TIMER aktiv.

Die Timer-Anzeige im Display und die TIMER-Anzeige an der Haupteinheit leuchten auf.

6 Schalten Sie die Anlage auf STANDBY.

Ausschalten des TIMER.

Wenn sich das System einschaltet.

Die Timer-Anzeige im Display ( ⊙ ) und die TIMER-Anzeige an der Haupteinheit erlösen.

memo

• Wenn Sie sowohl den SLEEP TIMER als auch den DAILY TIMER einstellen, hat der Timer Vorrang, der das System früher ausschaltet.

Weitere Informationen zu dieser System

Tägliches Bedienung—Wiedergabe (siehe Seiten 8).

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfält, nur noch eine Tage lang abgespeichert. In this fall speichern Sie die Sender erneut ab.

Wiedergabe einer Disk:

• Dieses Systemlässtkeine sog.,"packet write"Disks zu.

• Bei MP3/WMA-Wiedergabe...

• MP3/WMA-Disks erfordern eine längerere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppe/Datei-Konfiguration.)

• Manche MP3-/WMA-Dateien können nicht wiedergegeben werden und werden übersprungen. Das liegt an den jeweiligen Aufnahmeverfahren und -bedingungen.
• Bei der Herstellung von MP3/WMA-Disks verwenden Sie ISO 9660 mit Level 1 oder Level 2 als Disk-Format.
• Das System kann MP3/WMA-Dateien mit der Dateierweiterung <mp3/wma> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
• Einige Zeichen oder Symbole erscheinen nicht richtig im Display. Die maximale im Display gezeigte Zeichenzahl ist 32 (oh Erweiterungsgode) für Dateien und 30 für ID3-Marken.
• Wir empfehlen, jeder MP3/WMA-Datei mit einer Sampling-Rate von 44,1 kHz und Bitrate von 128 kbps zu erstehen.
• Dieses System kann insgesamt 999 Titel und 500 Gruppen auf einer MP3-/WMA-Disk erkennen. Titelbezeichnungen, die über die maximal erkannten Ordnungszahlen/-namen hinausgehen, werden nicht erkannt.
• Die Wiedergabereihenfolge von MP3/WMA-Titel kann anders sein als bei der Aufnahme beabsichtigt. Wenn ein Ordner keine MP3/WMA-Titel enthalt, werden sie ignoriert.

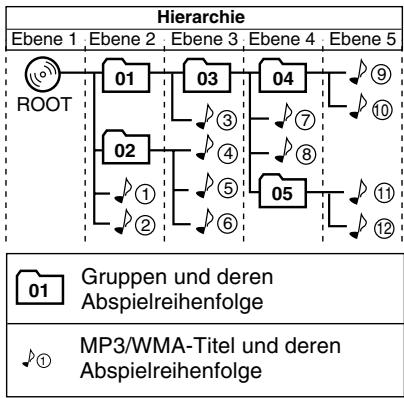

Konfiguration der MP3/WMA-Gruppen/-Titel

These Anlage spielt MP3/WMA-Titel wie folgt ab.

Die Wiedergabereihenfolge in der Abbildung gilt für MP3/WMA-Titel auf der Disk.

MP3/WMA-Titel auf einem USB-Speichergerät können unterschiedlich abgespielt werden.

Täglich Bedienung—Klang und andere Einstellungen (siehe Seiten 12 und 13)

Einstellen der Lautstärke:

• Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

Einstellen des Klangs:

• These Funktion beeinflusst auch den Klang über die Kopfhörer.

Einstellung der Uhr:

• Die Uhr blinkt so lange im Display, bis Sie die Uhrzeit einstehen.
• Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgeben. In thisem Fall muss die Uhrzeit neu eingestellt werden.

Erweiterte Radiofunktionen (siehe Seiten 14 und 15)

Beschreibungen der PTY-Codes

NEWS: Nachrichten

AFFAIRS: Erweiterte, regionale Nachrichten oder Berichte

INFO: Sendungen über medizinische Hilfe, Wettervorhersagen, etc.

SPORT: Sportereignisse

EDUCATE: Bildungssendungen

DRAMA: Hörspiele

CULTURE: Nationale oder regionale Kultursendungen

SCIENCE: Sendungen über Naturwissenschaften und Technik

VARIED: Andere Sendungen wie Komödien oder Karneval

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Middle-of-the-Road (gewöhnlich „Easy Listening" genannt)

LIGHT M: Leichte Musik

CLASSICS: Klassik

OTHER M: Sonstige Musik

WEATHER: Wettervorhersage

FINANCE: Berichte aus Handel und Wirtschaft, Aktienmarkt usw.

CHILDREN: Unterhaltungssendungen für Kinder

SOCIAL: Sendungen über soziale Aktivitäten

RELIGION: Sendungen, die sich im weitesten Sinne mit Glaubens- und Existenzfragen oder ethischen Fragen beschäftigen

PHONE IN: Sendungen, in denen Menschen ihre Ansichten per Telefon oder in anderer Form öffentlich äußern konnen

TRAVEL: Sendungen über Reiseziele, Abenteuerreisen, Reiseideen und Gelegenheiten

LEISURE: Sendungen über Freizeitaktivitäten wie Gartenarbeit, Kochen, Angeln usw.

JAZZ: Jazzmusik

COUNTRY: Country-Musik

NATION M: Aktuelle Musik aus Regionen anderer Länder in deren Landessprache

OLDIES: Pop-Hits aus früherer Zeit

FOLK M: Volksmusik

DOCUMENT: Sendungen, die sich in dokumentarischen Stil mit Tatsachen beschäftigen

TEST: Sendungen zum Testen von Notsendeanlagen

ALARM: Notstandsmeldung

NONE: Kein Programmtyp, undefinierte Sendung oder schlecht in die bestehenden Kategorien einzuordnen

Erweiterte Bedienungsvorgänge für Disk/USB-Speichergerät (siehe Seiten 16 bis 18)

Programmierung der Wiedergabereihenfolge—Programmwiedergabe:

• Wenn Sie versuchen, ein 33. Stück zu programmieren, entscheid „FULL“ im Display.
• Bei der Titelprogrammierung...
  Wenn Sie versucht haben, eine Eintragsnummer zu programmieren, die auf der Disk nicht vorhanden ist (z. B. Auswahl von Titel 14 auf einer Disk, die nur 12 Titel enthalt), wird Ihr Eintrag ignoriert.

Timer-Funktionen (siehe Seiten 19 und 20)

• Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfält, sofort gelöscht. Sie müssen zuerst die Uhr einstellen, und danach erneut den Timer.
• Sie können Ein- und Ausschaltzeit nicht auf die gleiche Zeit einstehen.

Störungssuche

Wenn Sie ein Problem mit Ihr System haben, gehen Sie zunachst diese Listedurch,um hier eine mögliche Lösung zu finden,bevor Sie das Gerät zum Kundendienst einreichen.

Allgemeines:

Einstellungen oder Ungaben werden plottlich annulliert, bevor Sie fertig sind.

Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie das Netzkabel hereaus und stecken Sie es wieder ein.

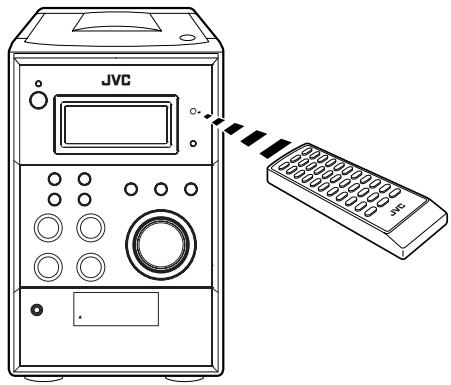

Unfähig, das System von der Fernbedienung zu steuern.

Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am System.
Richten Sie den Fernbedienungssensor auf die Frontplatte.
Signale können den Fernbedienungssensor nicht erreichen.
Gehen Sie bisher an die Anlage heran.

Die Batterien sind erschöpf.

Kein Ton von den Laufsprechern.

Lautsprecherverbindungen sind falsch oder lose (siehe Seite 6).
Es sind Kopfhörer angeschlossen (siehe Seite 8).

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen (siehe Seiten 4 bis 6).

Antennenverbindungen sind falsch oder locker.
Die AM-Rahmenantenne ist zu nahe am System.
Die FM-Antenne ist nicht richtig ausgestrekt und platziert.

Disk-Vorgänge:

Die Disk wird nicht abgespielt.

Die Disk ist umgekehrt eingesetzt. Setzen Sie die Disk mit der Beschriftsesse nach oben weisend ein.

Der Disk-Klang ist unterbrochen.

Die Disk ist zerkratzt oder schmutzig.

Timer-Funktionen:

Täglich-Timer arbeiten nicht.

Die Anlage war bei Erreichen der Einsatzzeit bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage.
Es konnte einen Stromausfall gegeben haben. Stellen Sie zuerst die Uhr, danach den Timer neu ein.

,INVALID" (ungültig) wird im Display angezeigt.

Stellen Sie zuerst die Ausschaltzeit ein (siehe Seite 20).

Wartung

Um Beste Leistung mit der Anlage zu erzielen, halten Sie ihre Disks und Mechanismen immer sauber.

Umgang mit Disks

• Beim Entnehmen einer Disk aus ihrer Hülle immer den Mittenhalter der Hülle leicht eindrücken und die Disk an den Rändern haltend Herausheben.
• Berühren Sie nicht die glänzende Seite der Disk, und biegen Sie die Disk nicht.
• Setzen Sie die Disk nach der Verwendung in die Hülle darüber, um Verbiegen zu vermeiden.
• Achten Sie darauf, nicht die Oberfläche der Disk zu zerkratzen.
• Schützen Sie die Disk vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disk:

Wischen Sie die Disk mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wasseriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trocken wischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf folgenden achten:
• NICTH mit einem harten Tuch abwischen.
• NICTG gewaltsam abwischen.
• NICTT mit Lösungsmitteln wie Terpentin oder Benzol abwischen.
• NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
• NICHT Gummi- oder Plastikteile länger Zeit in Berührung halten.

Technische Daten

Verstärkersektion

Ausgangsleistung:

8 W pro Kanal, min. RMS, betrieben an 4 bei 1kHz und weniger als 10% THD (gesamter harmonischer Verzerrungen). (IEC268-3)

Lautsprecher/Impedanz: 4 -8

Anschlüsse

AUX IN

Eingangsempfindlichkeit/Impedanz (250mV / 50k)

Kompatible Geräte: „Mass Storage“-Geräteklasse (Massenspeicher)

Kompatables Dateisystem: FAT16, FAT32

Bus-Stromversorgung: Max. 5V / 500mA

Tuner-Sektion

UKW-Abstimmbereich: 87,50MHz - 108,00MHz

MW-Abstimmbereich: 522kHz - 1629kHz

CD-Player-Sektion

Dynamikumfang: 70 dB

Signal-Rauschabstand: 70 dB

Allgemeines

Betriebsstromforderungen: Wechselstrom 230V 50Hz

Leistungsaufnahme: 32 W (im Betrieb)

0,7 W (bei Standby)

Abmessungen (etwa): 144mm× 212mm× 254mm (B/H/T)

Gewicht (etwa): 2,5 kg

Lautsprecher

Art: 1-Weg-Bassreflex

Chassis: 10cm -Konus × 1

Impedanz: 4Ω

Abmessungen (etwa): 136mm× 212mm× 178mm (B / H / T)

Gewicht (etwa): 1,3kg / St

Mitgeliefertes Zubehör

Siehe Seite 4.

Die technischen Daten und das Design können sich ohne Ankündigung ändern.

Teile-Index

Zur Verwendung der Tasten und Regler siehe betreffende Seiten.

Fernbedienung

Hauptgerat

Table des matières

Introduction 2

Precautions 2

Technische gegevens 23

Dynamisch bereik: 70 dB

Stroomvereisten: 230V ,50Hz wisselstroom
