Produkttyp	Audio-Video-Receiver
Marke	JVC
Modell	RX-5040B
Abmessungen (B x H x T)	435 mm x 146,5 mm x 369,5 mm
Gewicht	7,5 kg
Stromversorgung	Netz 230 V~, 50 Hz
Leistungsaufnahme im Betrieb	210 W
Leistungsaufnahme im Standby	1,5 W
Ausgangsleistung (Stereo)	100 W pro Kanal RMS an 8 Ω bei 1 kHz, < 0,8% THD
Ausgangsleistung (Surround)	100 W pro Kanal RMS an 8 Ω bei 1 kHz, < 0,8% THD
Analoge Audioeingänge	CD, TAPE/CDR, VCR, TV SOUND, DVD (220 mV/47 kΩ)
Digitale Eingänge	1 koaxial (DVD), 1 optisch (CD)
Ausgänge	Front-, Center-, Surround-Lautsprecher, Subwoofer, Kopfhörer
FM-Tuner	87,50 bis 108,00 MHz
AM-Tuner	522 bis 1629 kHz
Surround-Funktionen	Dolby Digital, DTS, Dolby Pro Logic II, Dolby Digital EX, DTS-ES
DSP-Modi	DAP, Mono Film, Stadion, Diskothek, usw.
RDS	Ja (PS, PTY, RT, Enhanced Other Networks)
Entzerrung	5 Bänder (63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz), ±8 dB
Kopfhöreranschluss	Ja, an der Frontseite
Abschaltautomatik	Ja, einstellbar von 10 bis 90 Minuten
Mitgeliefertes Zubehör	Fernbedienung, Batterien, AM-Rahmenantenne, FM-Antenne
Sicherheit	Nicht Feuchtigkeit aussetzen, Lüftungsschlitze nicht blockieren
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen, ein trockenes Tuch verwenden

Häufig gestellte Fragen - RX-5040B JVC

Wie schließe ich die Lautsprecher an den RX-5040B an?

Schließen Sie jeden Lautsprecher an die entsprechenden Anschlüsse (Front, Center, Surround) unter Beachtung der Polarität (+/-) an. Verwenden Sie Lautsprecherkabel mit ausreichendem Querschnitt. Für den Subwoofer verwenden Sie ein RCA-Kabel. Beachten Sie das Anschlussdiagramm in der Bedienungsanleitung.

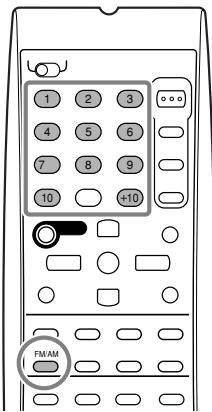

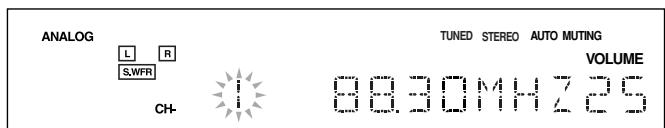

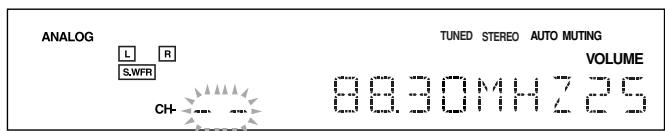

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender ein, drücken Sie dann MEMORY. Die Kanalnummer blinkt. Drehen Sie am MULTI JOG-Regler, um eine Nummer auszuwählen, und drücken Sie erneut MEMORY zur Bestätigung.

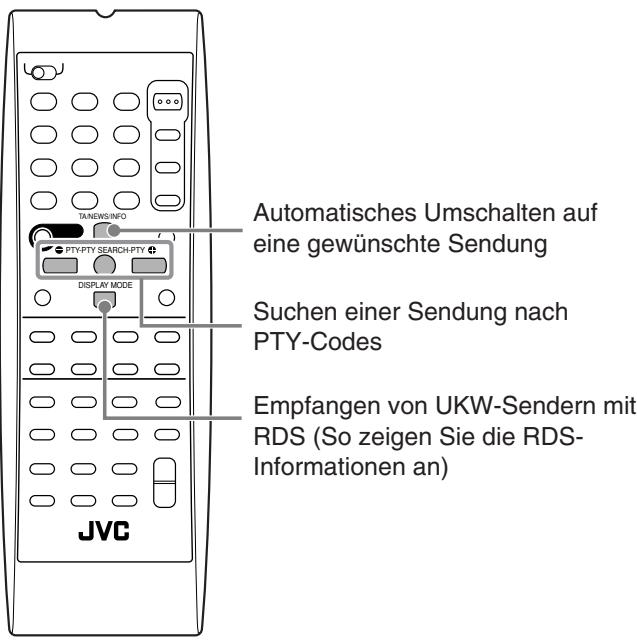

Wie verwende ich das RDS-System?

Drücken Sie FM/AM, um das FM-Band zu wählen. Sobald ein RDS-Sender empfangen wird, leuchtet die RDS-Anzeige auf. Verwenden Sie DISPLAY MODE, um den Sendernamen (PS), den Programmtyp (PTY) oder den Radiotext (RT) anzuzeigen. Sie können auch nach einem Programm mit dem PTY-Code suchen, indem Sie PTY SEARCH drücken.

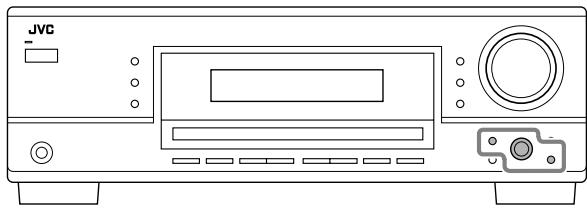

Wie stelle ich Höhen und Tiefen ein?

Drücken Sie ADJUST, drehen Sie dann MULTI JOG, um die einzustellende Frequenz auszuwählen (63 Hz bis 16 kHz). Drücken Sie den Regler, drehen Sie dann zur Einstellung des Pegels von -8 bis +8 dB. Die Anzeige DIGITAL EQ leuchtet auf. Zum Zurücksetzen stellen Sie alle Frequenzen auf 0 dB.

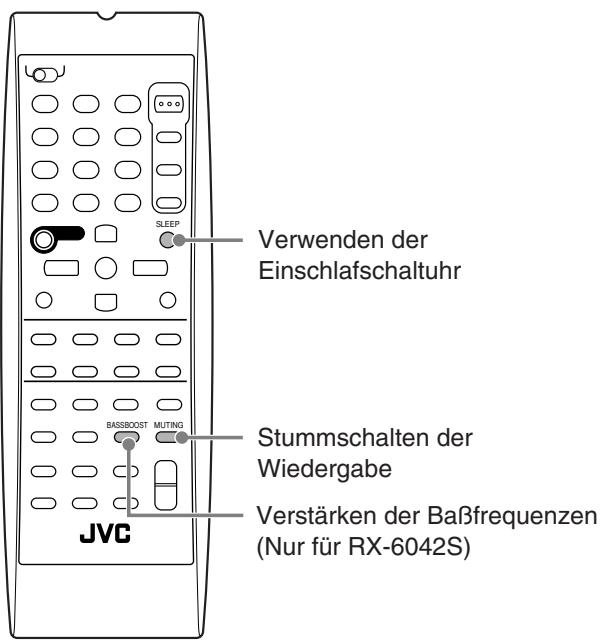

Wie verwende ich die Abschaltautomatik (Sleep)?

Drücken Sie mehrmals SLEEP, um die Dauer auszuwählen (10 bis 90 Minuten). Die Anzeige SLEEP leuchtet auf. Um die verbleibende Zeit zu prüfen, drücken Sie einmal SLEEP. Zum Abbrechen drücken Sie, bis SLEEP OFF angezeigt wird.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Überprüfen Sie, ob die Lautsprecherkabel richtig angeschlossen sind. Stellen Sie sicher, dass die Taste SPEAKERS ON/OFF aktiviert ist. Überprüfen Sie, ob die richtige Quelle gewählt und die Lautstärke nicht auf Null ist. Wenn der Ton stummgeschaltet ist, drücken Sie MUTING.

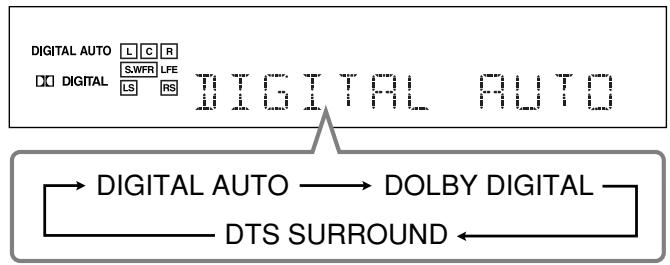

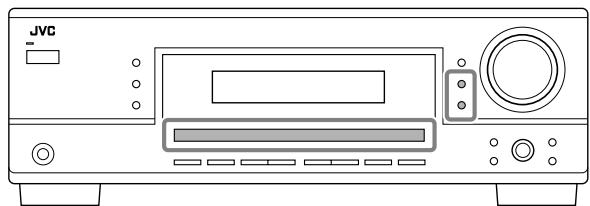

Wie wähle ich den digitalen Eingangsmodus?

Drücken Sie die Quellentaste (DVD, CD usw.), dann INPUT DIGITAL, um DIGITAL AUTO zu wählen. Drücken Sie ggf. mehrmals, um DOLBY DIGITAL oder DTS SURROUND auszuwählen. Um zurück zu analog zu wechseln, drücken Sie INPUT ANALOG.

Wie stelle ich den Subwooferpegel ein?

Drücken Sie ADJUST, drehen Sie MULTI JOG bis SUBWFR LEVEL, drücken Sie, drehen Sie dann zur Einstellung von -10 bis +10 dB. Sie können auch den Testton verwenden, indem Sie SOUND und dann TEST drücken, nachdem Sie SUBWFR ausgewählt haben.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Schalten Sie das Gerät aus (STANDBY). Halten Sie die Taste SETTING gedrückt, während Sie es wieder einschalten. Halten Sie die Taste gedrückt, bis 'CLEAR' im Display erscheint. Lassen Sie die Taste los. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.

Welche Batterietypen werden für die Fernbedienung verwendet?

Verwenden Sie zwei Batterien des Typs R6 (SUM-3)/AA (15F). Beachten Sie die Polarität (+/-). Ersetzen Sie beide Batterien gleichzeitig. Die mitgelieferten Batterien dienen nur für die Ersteinrichtung.

BEDIENUNGSANLEITUNG RX-5040B JVC

Um den Strom ganz abzuschalten, muss der Netzstecker gezogen werden. Die STANDBY/ON /I Taste schaltet die Netzstrom nicht ab. Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben öffnen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf:

Vorderseite: Offener Platz ohne Hindernisse.

Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten.

Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite.

Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.

Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.

Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Achtung: Korrekte Belüftung

Vor der Installation 5 Überprüfen der mitgelieferten Zubehörteile 5 Einlegen von Batterien in die Fernbedienung 5 Anschließen der UKW- und MW-Antenne 5 Anschließen der Lautsprecher und des Subwoofers 6 Anschließen von Audio-/Videokomponenten 7 ■ Analoge Verbindungen 7 ■ Digitale Anschlüsse 10 Anschließen des Netzkabels 10

Grundbetrieb 11

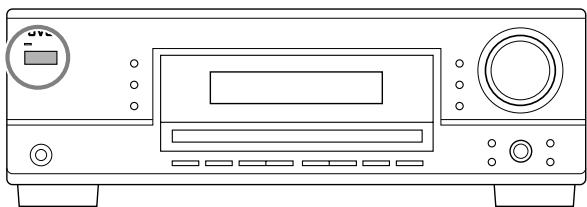

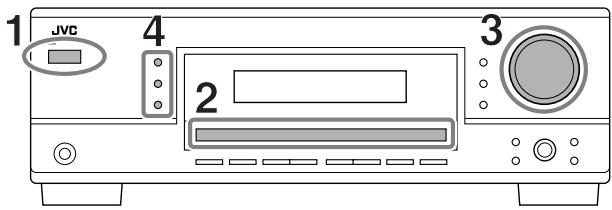

Allgemeine Bedienung 11 Einschalten der Stromversorgung 11 Auswählen der Wiedergabesignalquelle 11 Einstellen der Lautstärke 12 Den Subwoofer-Klang ein- und ausschalten 13 Auswählen des Analog- oder Digitaleingangsmodus 13 Einstellen der Display-Helligkeit 14 Dämpfen des Eingangssignals 14 Ändern der Bezeichnung der Signalquelle 14 Verstärken der Bassfrequenzen 15 Stummschalten der Wiedergabe 15 Verwenden der Einschlafschaltuhr 15

Empfangen von Radiosendungen 16

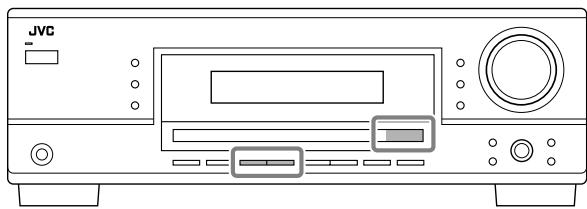

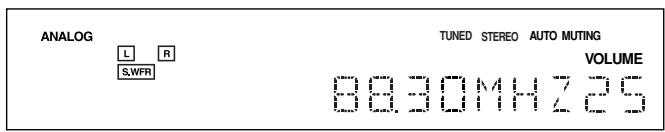

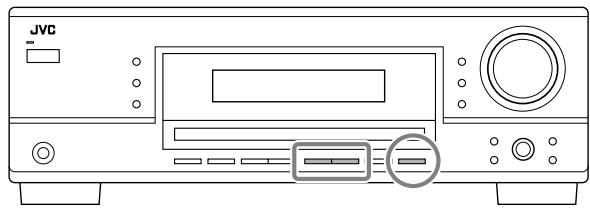

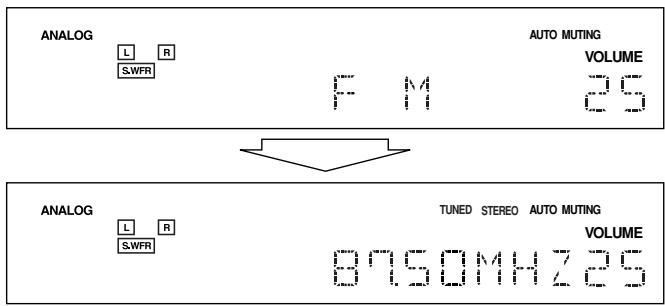

Manuelles Einstellen von Sendern 16 Verwenden des Senderspeichers 16 Wählen des UKW-Empfangsmodus 17 Empfangen von UKW-Sendern mit RDS 18 Suchen einer Sendung nach PTY-Codes 19 Automatisches Umschalten auf eine gewünschte Sendung .... 20

Grundeinstellungen 21

Quick Speaker Setup 21 Grundeinstellungen 22 Grundverfahren 22 ■Einstellen der Lautsprecher 23 ■Einstellen des Lautsprecherabstands 23 ■Einstellen der Basswiedergabe 23 Auswählen von Haupt- und Subkanal 24 ■Einstellungen für einfachen und effektiven Surround-Betrieb 24 ■Einstellen der digitalen externen Eingangsgeräte 25

Sound-Einstellungen 26

Grundeinstellungen 26 Grundverfahren 26 ■Einstellen des Frequenzgangausgleichs 27 ■Einstellen der Lautsprecherausgangspegel 27 ■Einstellen der Sound-Parameter für Surround- und DSP-Modi 27

Verwendung der Surround-Modi 28

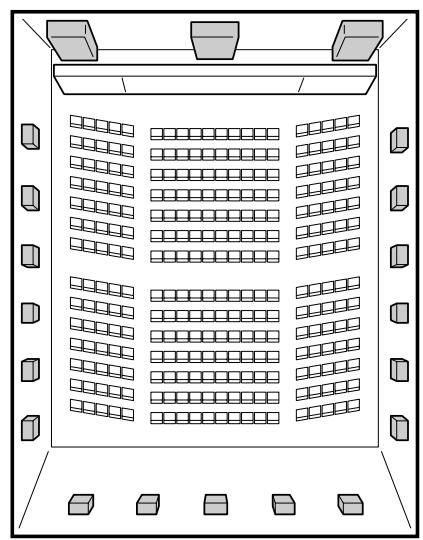

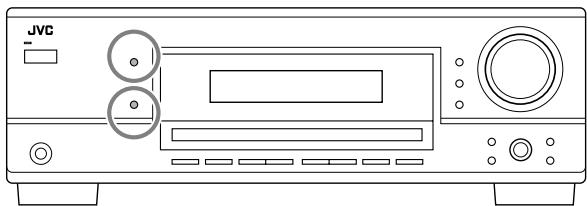

Erzeugen von Theateratmosphäre 28 Einführung zu den Surround-Modi 28 Aktivieren der Surround-Modi 30

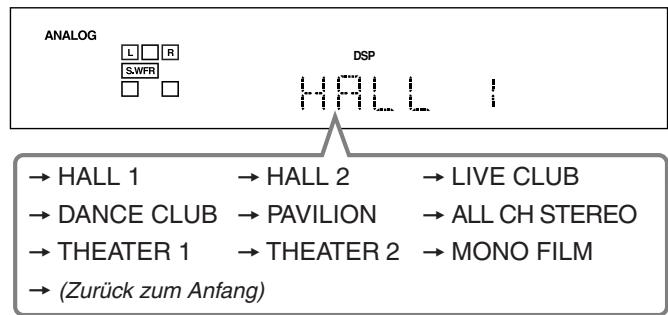

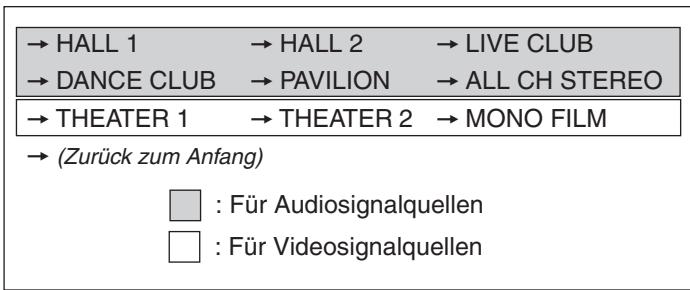

Verwenden der DSP-Modi 31

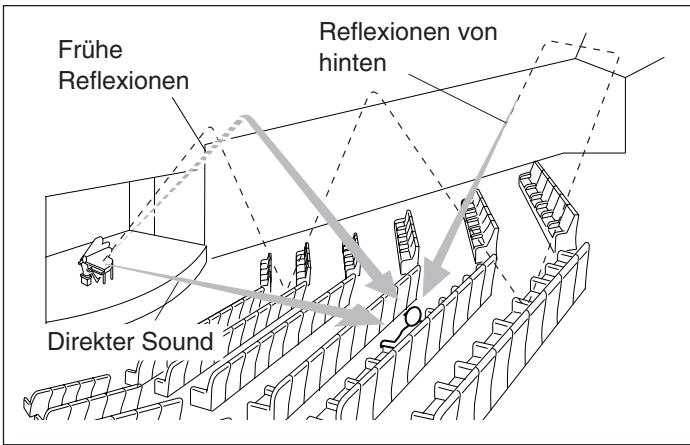

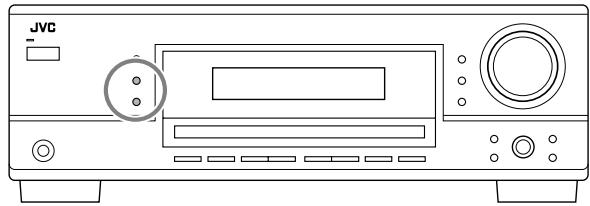

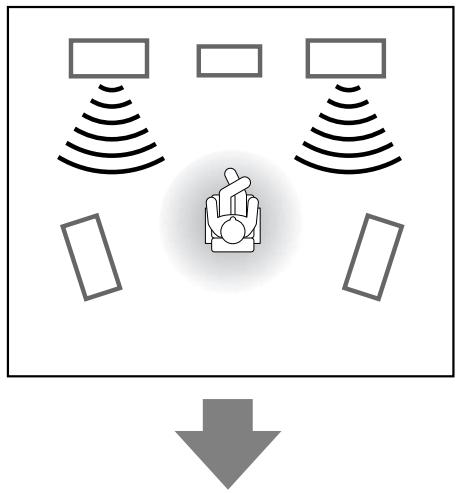

Erzeugen eines Klangfeldes 31 Einführung zu den DSP-Modi 31 Aktivieren der DSP-Modi 32

Fernbedienungssystem COMPU LINK 33

Bedienen von JVC-Audio-/Videokomponenten … 34

Bedienen der Audiokomponenten 34 Bedienen der Videokomponenten 35

Bedienung von Video-Komponenten anderer Hersteller [Nur für RX-6042S] 36

Fehlerbeseitigung 38

Technische Daten 39

Dieses Symbol zeigt an, dass NUR die Fernbedienung für den beschriebenen Bedienungsvorgang verwendet werden kann.

Dieses Symbol zeigt an, dass die Fernbedienung NICHT für das beschriebene Verfahren verwendet werden kann. Verwenden Sie die Tasten und Regler an der Frontplatte.

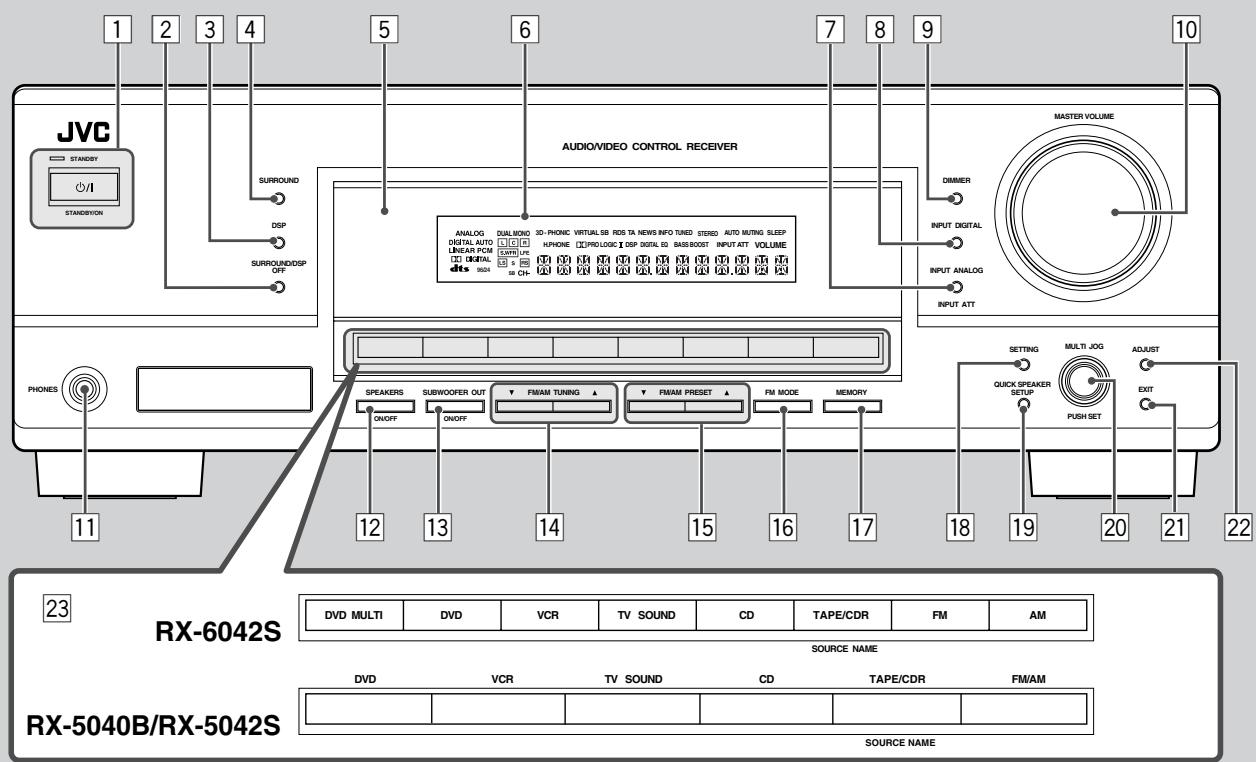

Frontplatte

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

Taste STANDBY/ON O/I und Kontrollleuchte STANDBY (11) 2 Taste SURROUND/DSP OFF (30, 32) 3 Taste DSP (31, 32) 4 Taste SURROUND (30) Fernbedienungssensor 6 Display (Details finden Sie unter „Display“ auf der nächsten Seite). Taste INPUT ANALOG (14) Taste INPUT ATT (14) 8 Taste INPUT DIGITAL (13) 9 Taste DIMMER (14) 10 Regler MASTER VOLUME (12) 11 Buchse PHONES (13) 12 Taste SPEAKERS ON/OFF (13) 13 Taste SUBWOOFER OUT ON/OFF (13) 14 Tasten FM/AM TUNING ▲/▼ (16)

15 Tasten FM/AM PRESET ▲/▼ (16) 16 Taste FM MODE (17) 17 Taste MEMORY (16) 18 Taste SETTING (22) 19 Taste QUICK SPEAKER SETUP (21) 20 Regler MULTI JOG (PUSH SET) (22, 26) 21 Taste EXIT (22, 26) 22 Taste ADJUST (26) 23 Tasten zum Auswählen der Signalquelle (11, 14)

• Für RX-6042S: DVD MULTI, DVD, VCR, TV SOUND, CD, TAPE/CDR (SOURCE NAME), FM, AM
• Für RX-5040B/RX-5042S: DVD, VCR, TV SOUND, CD, TAPE/CDR (SOURCE NAME), FM/AM

WICHTIG:

Die in diesem Handbuch verwendeten Abbildungen beziehen sich, wenn nicht anders angegeben, auf RX-6042S.

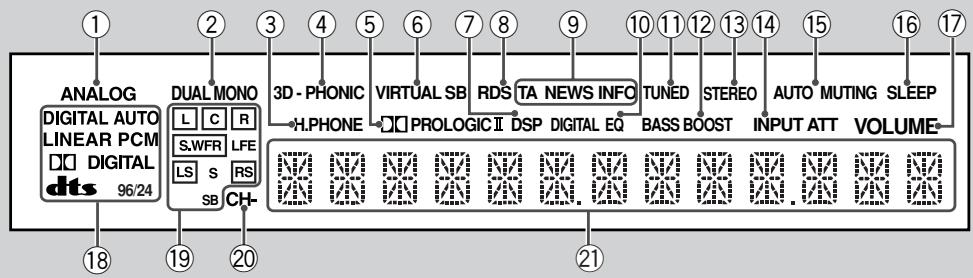

Display

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

① Anzeige ANALOG (14) ② Anzeige DUAL MONO (29, 30) ③ Anzeige H.PHONE (13, 29, 31) ④ Anzeige 3D-PHONIC (29, 31) ⑤ Anzeige PRO LOGIC II (28, 30, 31) ⑥ Anzeige VIRTUAL SB (25) ⑦ Anzeige DSP (31, 32) ⑧ Anzeige RDS (18) ⑨ Anzeigen für Programmtyp (TA/NEWS/INFO) (20) ⑩ Anzeige DIGITAL EQ (27)

⑪ Anzeige TUNED (16) ⑫ Nur für RX-6042S: Anzeige BASS BOOST (15) ⑬ Anzeige STEREO (16) ⑭ Anzeige INPUT ATT (14) ⑮ Anzeige AUTO MUTING (17) ⑯ Anzeige SLEEP (15) ⑰ Anzeige VOLUME (11) ⑱ Anzeigen für das digitale Signalquellenformat (13) ⑲ Lautsprecher- und Signalanzeigen (12) ⑳ Anzeige CH- (16) ㉑ Hauptdisplay

Die in der Abbildung getönt dargestellten Tasten – DVD MULTI- und BASSBOOST-Tasten und der TV/STB Wahlschalter – gelten nur für RX-6042S.

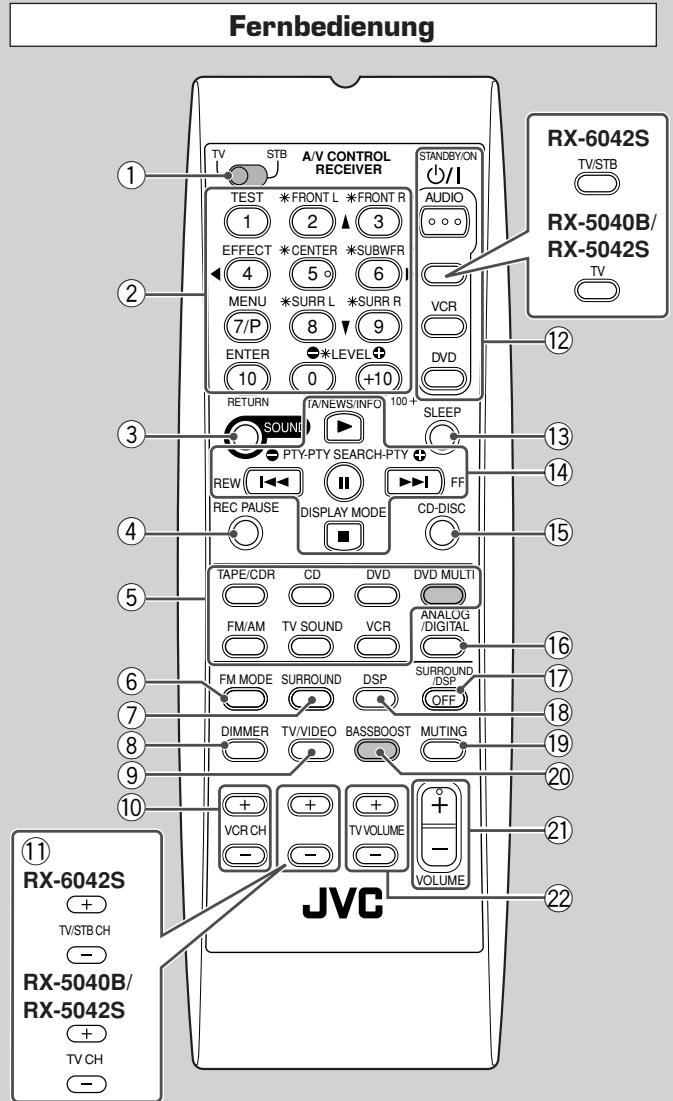

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

① Nur für RX-6042S: TV/STB Wahlschalter (36) ② 10 Zifferntasten zum Wählen von gespeicherten Kanälen (17, 34) 10 Zifferntasten zur Klangeinstellung (27, 34) 10 Zifferntasten zum Betrieb der Audio-/Videokomponenten (34-36) ③ Taste SOUND (27, 34) ④ Taste REC PAUSE (35, 37) ⑤ Tasten zum Auswählen der Signalquelle (11, 12) TAPE/CDR, CD, DVD, DVD MULTI (nur für RX-6042S), FM/AM, TV SOUND, VCR ⑥ Taste FM MODE (17, 34) ⑦ Taste SURROUND (30, 34) ⑧ Taste DIMMER (14, 34) ⑨ Taste TV/VIDEO (35, 36) ⑩ Tasten VCR CH + / - (35, 37) ⑪ Für RX-6042S: Tasten TV/STB CH + / - (35,36) Für RX-5040B/RX-5042S: Tasten TV CH + / - (35) ⑫ Tasten STANDBY/ON O / I (11,34 - 37) AUDIO, TV/STB (oder TV für RX-5040B/RX-5042S), VCR, DVD ⑬ Taste SLEEP (15, 34) ⑭ Betriebstasten für Audio-/Videokomponenten ▶, II, ■, ▶▶, ◀◀, FF/REW (34, 35, 37) - RDS-Betriebstasten (18 - 20) TA/NEWS/INFO, PTY SEARCH, PTY+, PTY, DISPLAY MODE ⑮ Taste CD-DISC (34) ⑯ Taste ANALOG/DIGITAL (13, 14, 34) Taste SURROUND/DSP OFF (30, 32, 34) ⑱ Taste DSP (31, 32, 34) ⑲ Taste MUTING (15, 34) ⑳ Nur für RX-6042S: Taste BASSBOOST (15, 34) ㉑ Taste VOLUME + / - (12, 34) ㉒ Tasten TV VOLUME + / - (35, 36)

Hinweis:

Wenn Sie eine der Audio-Signalquellenauswahltasten – TAPE/CDR, CD und FM/AM – auf der Fernbedienung drücken, schaltet sich der Receiver automatisch ein.

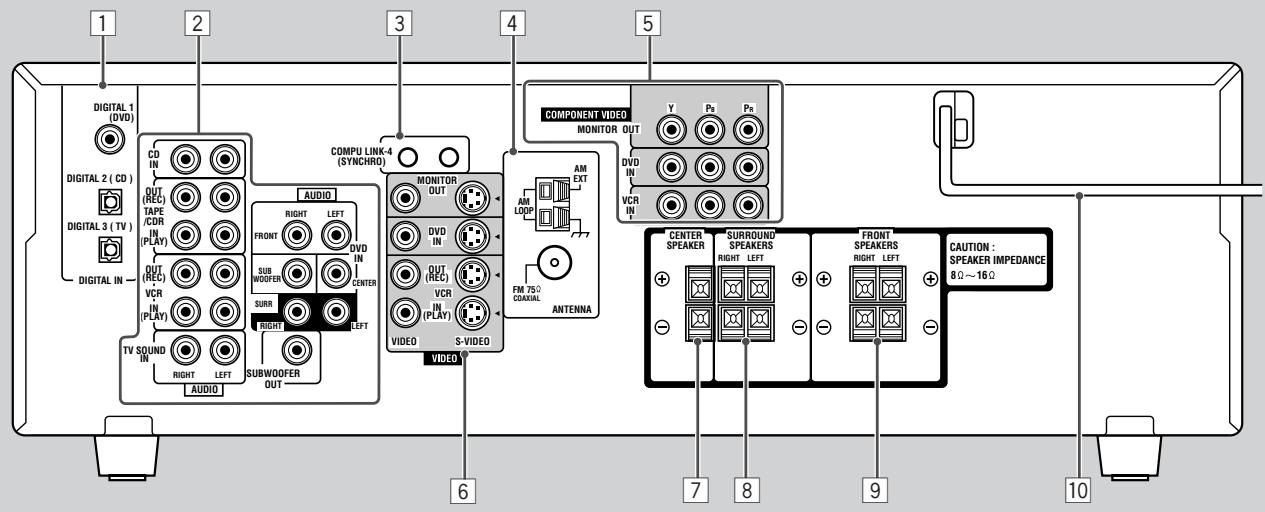

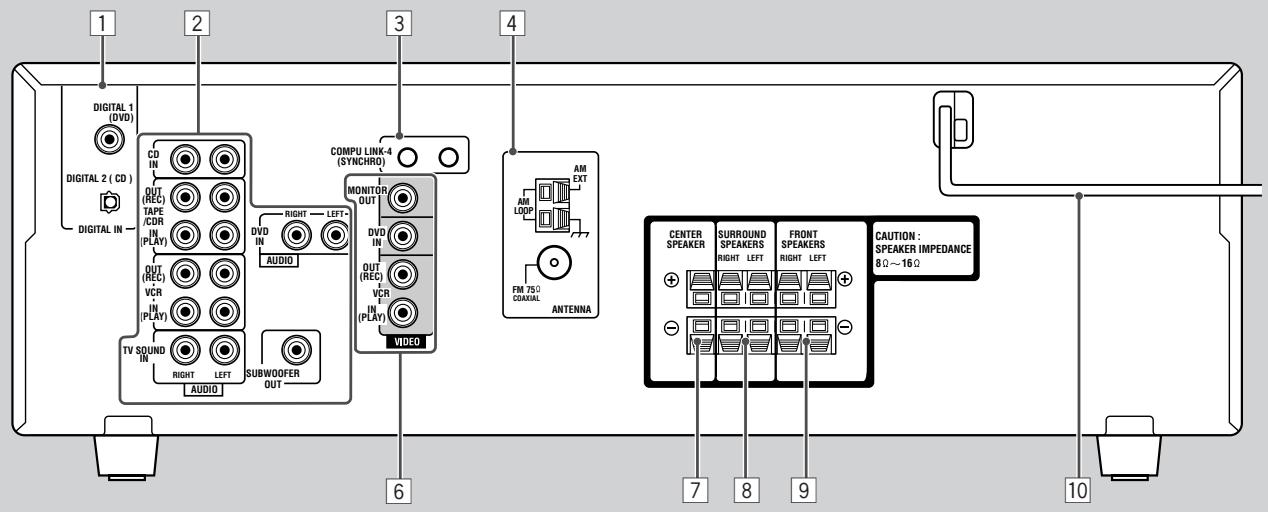

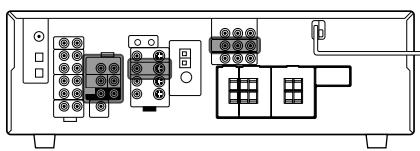

Geräterückseite

RX-6042S

RX-5040B/RX-5042S

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

1 Anschlüsse DIGITAL IN (10)

• Koaxialanschluss: DIGITAL 1 (DVD)
• Lichtwellenleiter: DIGITAL 2 (CD)

DIGITAL 3 (TV): nur für RX-6042S

2 Buchsen Audio-Eingang/-Ausgang (7-9)

• Eingang: CD IN, TAPE/CDR IN (PLAY), VCR IN (PLAY), TV SOUND IN, DVD IN
• Ausgang: TAPE/CDR OUT (REC), VCR OUT (REC), SUBWOOFER OUT

3 Buchsen COMPU LINK-4 (SYNCHRO) (33) 4 Anschlüsse ANTENNA (5, 6)

5 Nur für RX-6042S:

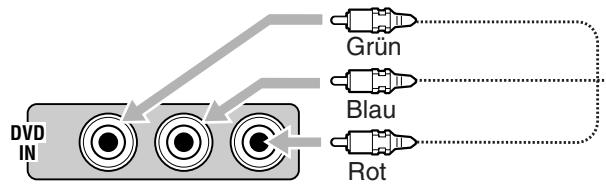

Buchsen COMPONENT-VIDEO-Eingang/-Ausgang (8, 9) Eingang: DVD IN, VCR IN Ausgang: MONITOR OUT

6 Für RX-6042S:

Buchsen VIDEO/S-VIDEO-Eingang/-Ausgang (8, 9)

Für RX-5040B/RX-5042S:

Buchsen VIDEO-Eingang/-Ausgang (8, 9)

• Eingang: DVD IN, VCR IN (PLAY) Ausgang: MONITOR OUT, VCR OUT (REC)

7 Anschlüsse CENTER SPEAKER (6) 8 Anschlüsse SURROUND SPEAKERS (6) 9 Anschlüsse FRONT SPEAKERS (6) 10 Netzkabel (10)

In diesem Kapitel wird erläutert, wie Sie die Audio-/Videokomponenten und Lautsprecher an den Receiver anschließen und anschließend den Anschluss an die Stromversorgung herstellen.

Vor der Installation

Allgemeine Vorsichtsmaßnahmen

• Achten Sie darauf, dass Ihre Hände trocken sind.
• Schalten Sie die Stromversorgung aller Komponenten aus.
• Lesen Sie die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören, die Sie anschließen wollen.

Aufstellungsort

• Stellen Sie das Gerät an einem ebenen Ort auf, der vor Feuchtigkeit und Staub geschützt ist.
• Die Temperatur in der Höhe des Receivers muss zwischen -5°C und 35°C liegen.
• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine schlechte Belüftung könnte Überhitzung entstehen, die den Receiver beschädigen kann.

Umgang mit dem Receiver

• Führen Sie keinerlei Metallobjekte in den Receiver ein.
• Bauen Sie den Receiver nicht auseinander, drehen Sie keine Schrauben heraus, und nehmen Sie keine Abdeckungen oder Gehäuseteile ab.
• Setzen Sie den Receiver weder Regen noch Feuchtigkeit aus.

Überprüfen der mitgelieferten Zubehörteile

Überprüfen Sie, ob die folgenden Gegenstände alle vorhanden sind. Sie gehören zum Lieferumfang des Receivers.

Die Zahl in Klammern gibt die Menge der mitgelieferten Teile an.

Fernbedienung (1) - Batterien (2) - MW-Rahmenantenne (1) UKW-Antenne (1)

Sollten einzelne Gegenstände fehlen, setzen Sie sich sofort mit dem Fachhändler in Verbindung.

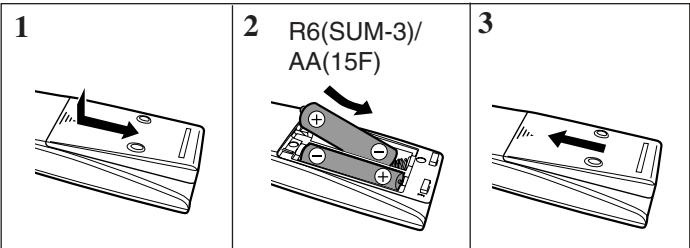

Einlegen von Batterien in die Fernbedienung

Ehe Sie die Fernbedienung verwenden können, müssen Sie die beiden mitgelieferten Batterien einlegen.

1 Drücken und schieben Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung.

2 Legen Sie die Batterien ein.

• Achten Sie darauf, die richtige Polarität einzuhalten: (+) an (+) und (-) an (-).

3 Bringen Sie die Abdeckung wieder an.

Wenn die Reichweite oder die Funktion der Fernbedienung nachlässt, tauschen Sie die Batterien aus. Verwenden Sie zwei Trockenzellenbatterien des Typs R6(SUM-3)/AA(15F).

Hinweise:

• Die mitgelieferten Batterien sind für die ersten Einstellungen gedacht. Tauschen Sie diese für einen kontinuierlichen Betrieb aus.
• Für RX6042S: Wenn Sie die Batterien ausgewechselt haben, geben Sie den Herstellercode erneut ein (Siehe Seiten 36 und 37).

ACHTUNG:

Halten Sie sich an folgende Vorsichtsmaßnahmen, um zu verhindern, dass die Batterien auslaufen oder rissig werden:

• Legen Sie die Batterien entsprechend der richtigen Polarität in die Fernbedienung ein: (+) an (+) und (-) an (-).
• Verwenden Sie immer den richtigen Batterietyp. Batterien, die nur ähnlich aussehen, können andere Spannungswerte aufweisen.
• Tauschen Sie immer alle Batterien gleichzeitig aus.
• Setzen Sie die Batterien keiner Hitze oder offenen Flammen aus.

Anschließen der UKW- und MW-Antenne

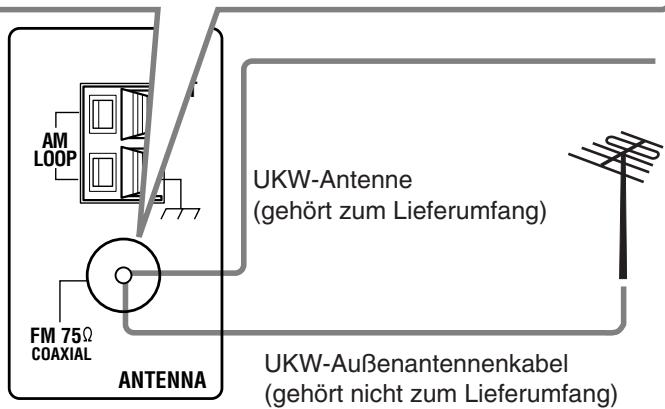

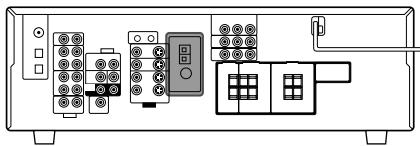

Anschließen der UKW-Antenne

A Verlegen Sie die UKW-Antenne horizontal.

B

Verbinden Sie die mitgelieferte UKW-Antenne für vorübergehenden Einsatz mit dem FM 75 Ω COAXIAL Anschluss—

Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne an (gehört nicht zum Lieferumfang)—(8)

1 Trennen Sie die mitgelieferte UKW-Antenne. 2 Schließen Sie ein 75 Ω Koaxialkabel mit einem Standardanschluss (IEC oder DIN45325) an.

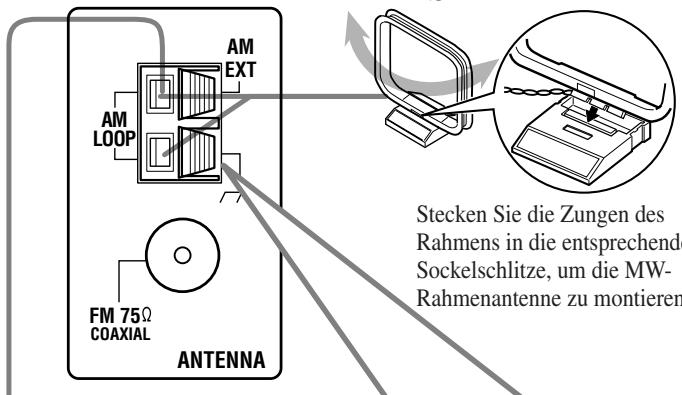

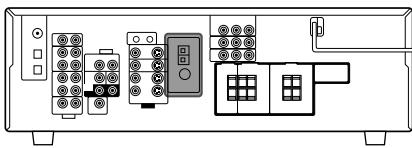

Anschließen der MW-Antenne

MW-Rahmenantenne

(gehört zum Lieferumfang)

2

3 Einzelner Außendraht mit Vinylummantelung (gehört nicht zum Lieferumfang)

Drehen Sie die Rahmenantenne, bis der Empfang am besten ist.

Hinweise:

• Wenn der MW-Rahmenantennendraht mit Vinyl überzogen ist, müssen Sie diese, wie in der Abbildung dargestellt, durch Drehen entfernen.
• Achten Sie darauf, dass die Antennenleiter keine anderen Anschlussklemmen, Anschlusskabel oder Netzkabel berühren. Anderenfalls könnte sich der Empfang verschlechtern.
• Wenn der Empfang schlecht ist, schließen Sie einen einzelnen Außendraht mit Vinylummantelung (gehört nicht zum Lieferumfang) an die Anschluss AM EXT an. Die MW-Rahmenantenne braucht nicht demontiert zu werden.

Anschließen der Lautsprecher und des Subwoofers

Sie können fünf Lautsprecher anschließen (zwei Frontlautsprecher, einen Mittenlautsprecher und zwei Surround-Lautsprecher) und einen Subwoofer.

ACHTUNG:

• Verwenden Sie nur Lautsprecher mit der SPEAKER IMPEDANCE (LAUTSPRECHERIMPEDANZ), die an den Lautsprecheranschluss angegeben ist.
• Schließen Sie nicht mehr als einen Lautsprecher an jeweils einen Lautsprecheranschluss an.

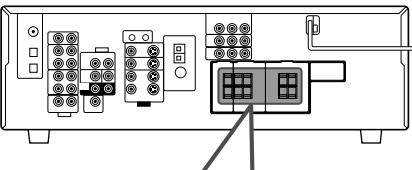

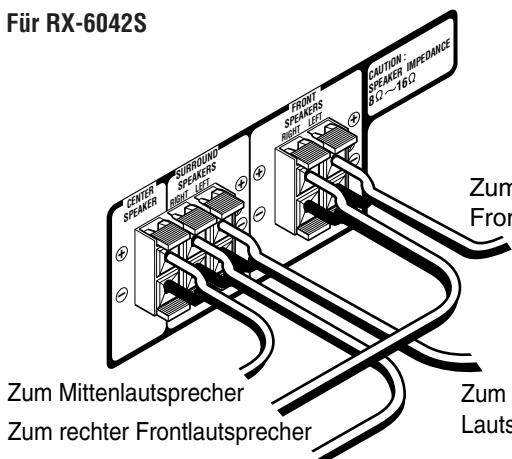

Anschließen der Lautsprecher

Für RX-6042S

1

2

3

4

Für RX-5040B/RX-5042S

1

2

3

4

Verbinden Sie bei jedem Lautsprecher (mit Ausnahme des Subwoofers) die Klemmen (+) und (-) auf der Rückseite des Receivers mit den Klemmen (+) und (-), die an den Lautsprechern gekennzeichnet sind.

Für RX-6042S Zum rechten Surround-Lautsprecher Zum linken Frontlautsprecher

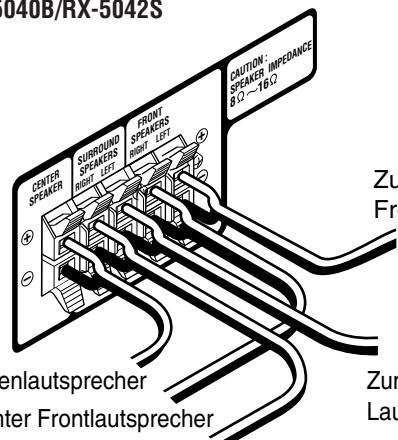

Für RX-5040B/RX-5042S

Zum linken Frontlautsprecher Zum Mittenlautsprecher Zum rechten Frontlautsprecher Zum linken Surround-Lautsprecher

Zum rechten Surround-Lautsprecher

Zum rechten Surround-Lautsprecher

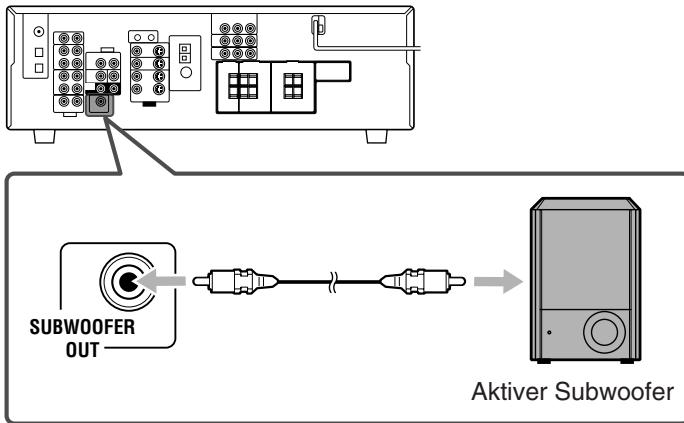

Anschließen des Subwoofers

Sie können die Bassfrequenzen verstärken, indem Sie einen Subwoofer anschließen.

Schließen Sie die Eingangsbuchse eines aktiven Subwoofers an der Geräterückseite mit einem Cinchstecker (gehört nicht zum Lieferumfang) an.

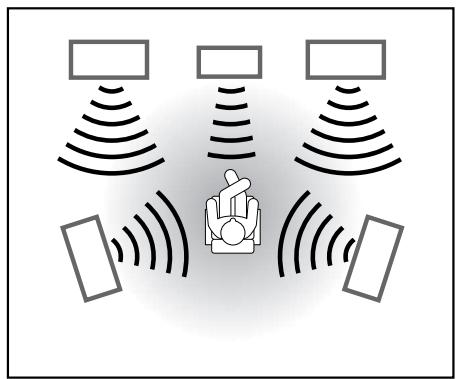

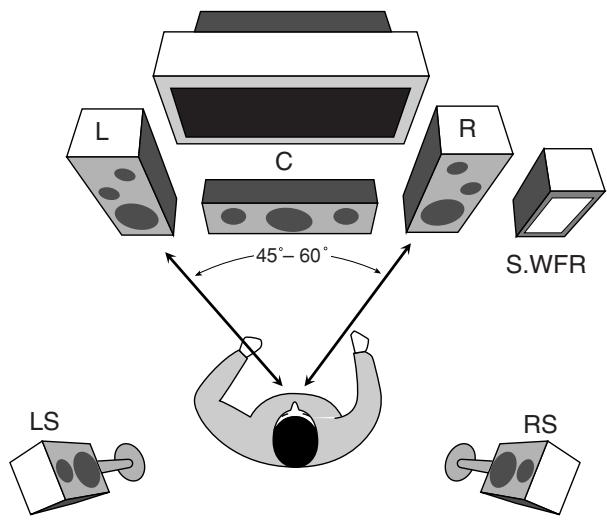

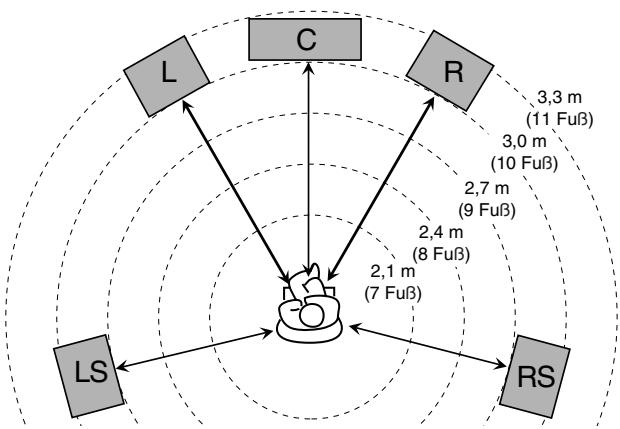

Platzierung der Lautsprecher

Frontlautsprecher (L/R) und Mittenlautsprecher (C)

• Stellen Sie diese Lautsprecher in der gleichen Höhe auf Ohrhöhe oder in der Nähe davon auf.
• Ordnen Sie diese vor dem Ansichtsbereich an.

Surround-Lautsprecher (LS/RS)

• Stellen Sie diese Lautsprecher leicht zurückgesetzt (jedoch nicht hinter) der Hörposition und über Ohrhöhe (60 cm bis 90 cm höher) auf.
• Richten Sie diese Lautsprecher direkt auf den Hörbereich aus, jedoch nicht genau auf die Ohren des Zuhörers.

Subwoofer (S.WFR)

• Sie können den Subwoofer an einem beliebigen Ort aufstellen, da die Bässe ungerichtet abgestrahlt werden. In den meisten Fällen wird er gegenüber der Hörposition aufgestellt.

Stellen Sie nach dem Anschluss der Lautsprecher die Lautsprecher-Installationsinformationen ein. Sie können hierfür das Quick Speaker Setup verwenden (siehe Seite 21).

Anschließen von Audio-/Videokomponenten

Wenn Sie einzelne Komponenten anschließen, sollen Sie auch die für diese Geräte bestimmten Bedienungsanleitungen durchlesen.

Analoge Verbindungen

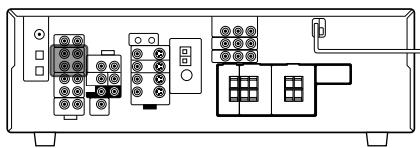

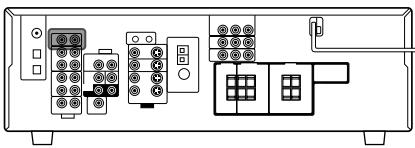

Anschließen von Audiokomponenten

Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang).

• Schließen Sie den weißen Stecker an die linke Audiobuchse und den roten Stecker an die rechte Audiobuchse an.

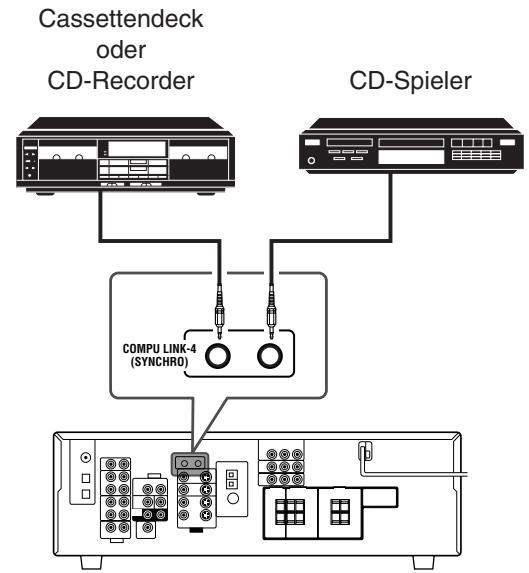

Wenn Ihre Audiokomponenten über eine COMPU LINK-Buchse verfügen, finden Sie weitere Informationen auf Seite 33 bezüglich des Anschlusses und dem COMPU LINK Fernbedienungssystem.

ACHTUNG:

Wenn Sie ein Gerät zur Klangverbesserung, wie z. B. einen Equalizer, zwischen die Quellenkomponenten und diesen Receiver schalten, klingt die Wiedergabe über diesen Receiver möglicherweise verzerrt.

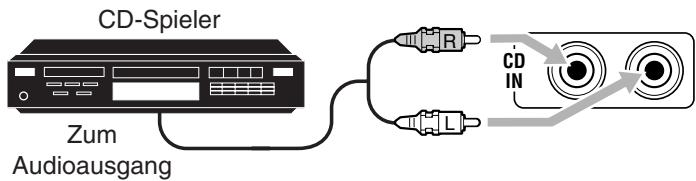

CD-Spieler

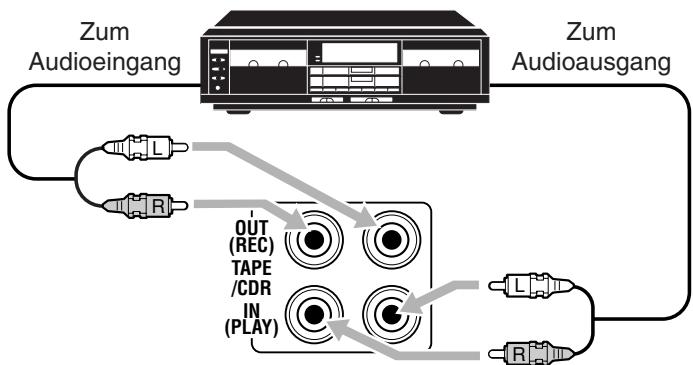

Cassettendeck/CD-Recorder

Cassettendeck oder CD-Recorder

Hinweis:

Wenn Sie einen CD-Recorder an die TAPE/CDR-Buchsen anschließen, müssen Sie den Signalquellennamen auf „CDR“ ändern, damit CDR auf dem Display angezeigt wird, wenn dies als Signalquelle ausgewählt wird. Weitere Einzelheiten finden Sie auf Seite 14.

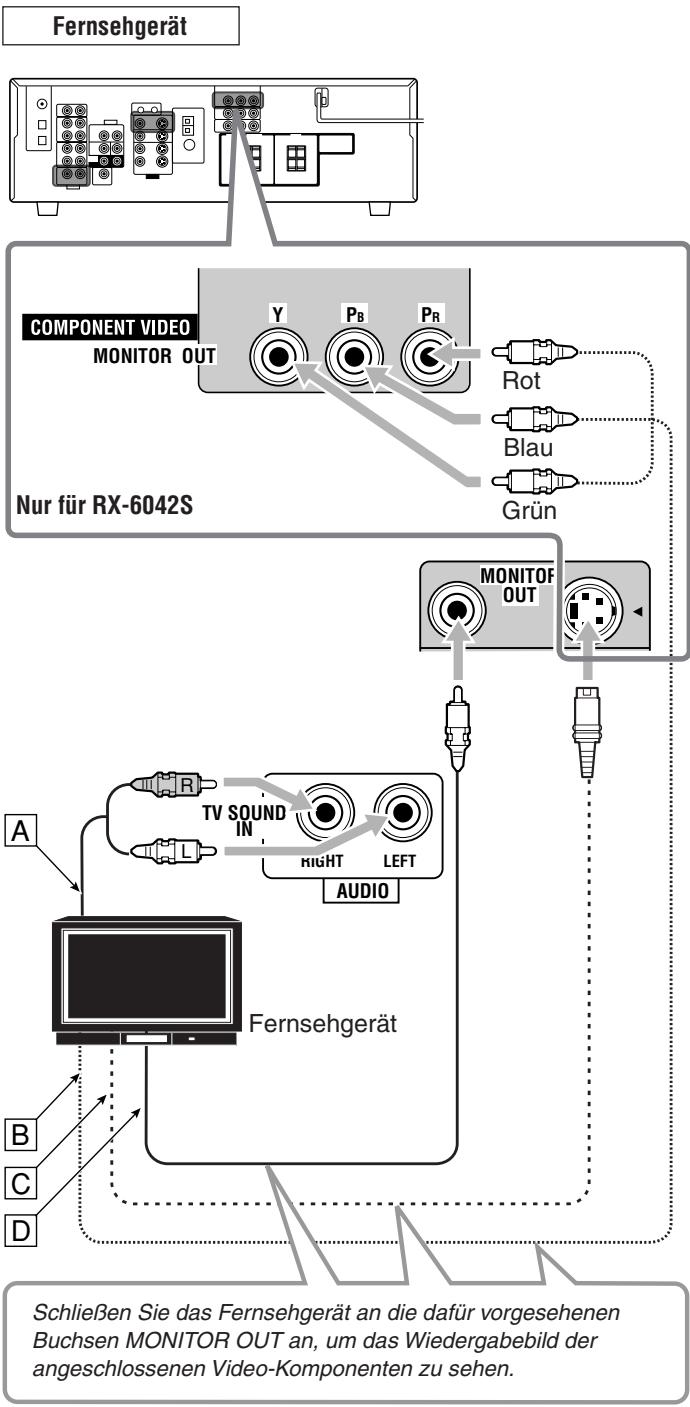

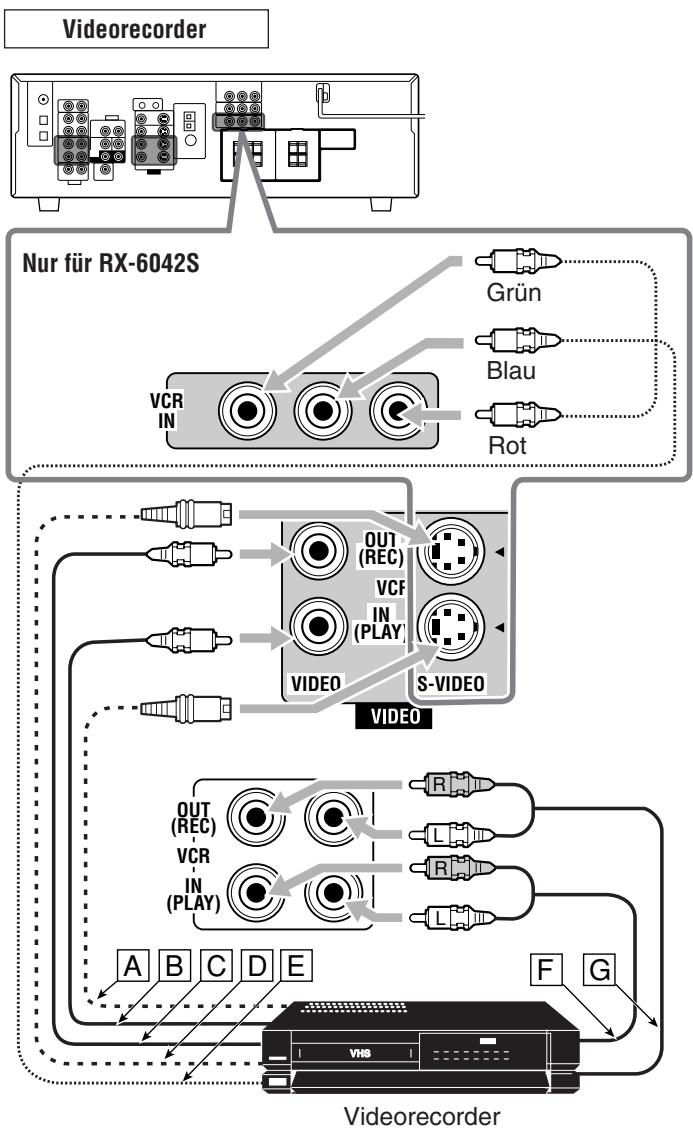

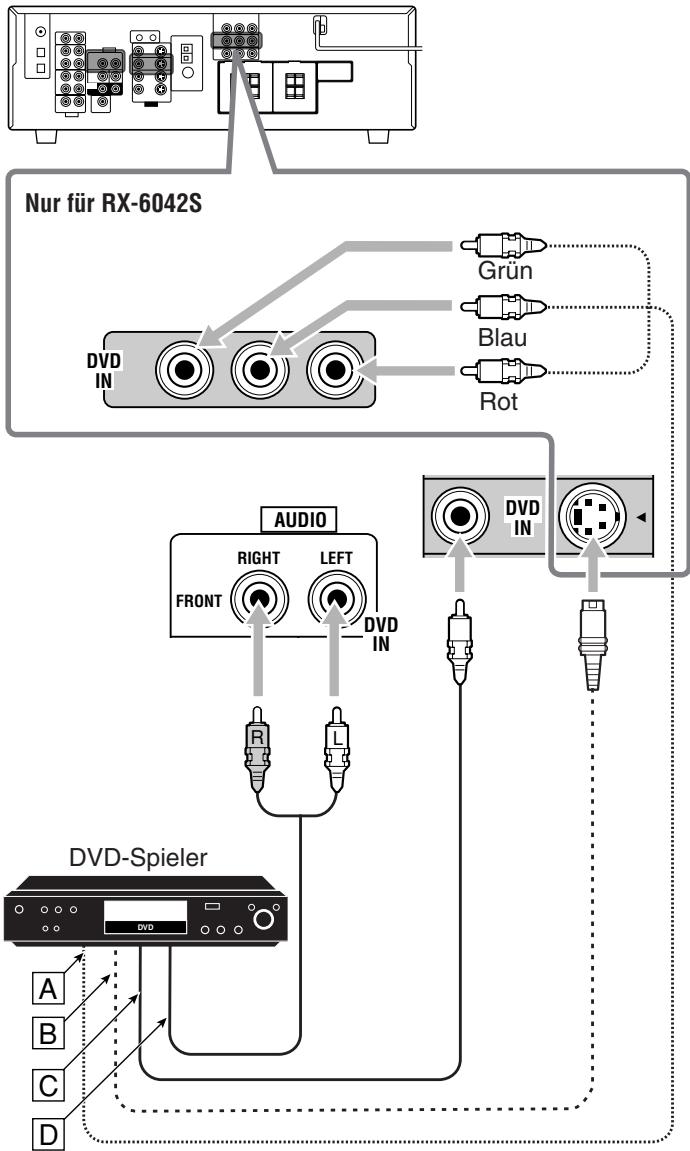

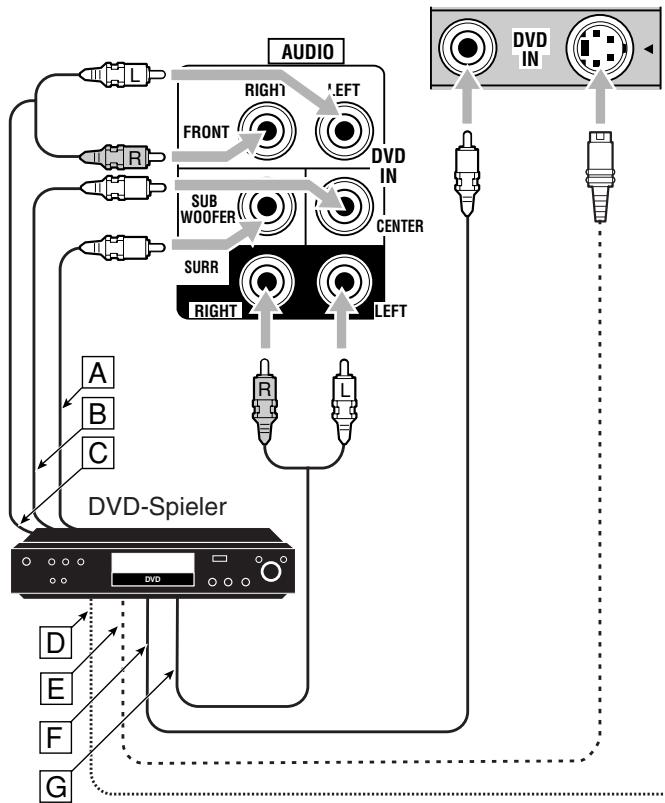

Anschließen von Videokomponenten

Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang).

Schließen Sie den weißen Stecker an die linke Audiobuchse, den roten Stecker an die rechte Audiobuchse und den gelben Stecker an die Videobuchse an.

• Für RX-6042S: Sollten Ihre Videokomponenten Video-Eingangs-/Ausgangsbuchsen eines unterschiedlichen Typs besitzen, verwenden Sie diese Anschlüsse. Hierdurch erhalten Sie in folgender Reihenfolge eine bessere Bildqualität:

Komponentenvideo > S-Video > Composite-Video

Die Videosignale werden immer nur über die Videoausgangsbuchsen des gleichen Typs ausgegeben.

A Zum S-Videoausgang Zum Composite-Videoausgang Zum Composite-Videoeingang Zum S-Videoeingang E Zum Component-Videoausgang F Zum Audioausgang Zum Audioeingang

A Zum Audioausgang Zum Component-Videoeingang Zum S-Videoeingang Zum Composite-Videoeingang

DVD-Spieler

- Anschließen eines DVD-Spielers über Stereobuchsen:

A Zum Component-Videoausgang Zum S-Videoausgang Zum Composite-Videoausgang Zum Audioausgang des linken/rechten vorderen Kanals (oder ggf. an gemischten Audioausgang)

Hinweis:

Damit Sie Dolby Digital und DTS Mehrkanal-Software (inklusive Dual Mono Software) genießen können, schließen Sie den DVD-Spieler an die digitalen Eingänge/Ausgänge an.

Nur für RX-6042S

• Anschließen eines DVD-Spielers über die analogen diskreten Ausgangsbuchsen (5,1-Kanal-Wiedergabe):

Dieser Anschluss ist der Beste für den Genuss von DVD-Audioklängen. - Wenn eine DVD-Audio-CD wiedergegeben wird, können die ursprünglichen, hochwertigen Klänge nur über diesen Anschluss reproduziert werden.

A Zum Subwoofer-Ausgang Zum Audioausgang des mittleren Kanals Zum Audioausgang des linken/rechten vorderen Kanals Zum Component-Videoausgang E Zum S-Videoausgang F Zum Composite-Videoausgang Zum Audioausgang des linken/rechten Surround-Kanals

Digitale Anschlüsse

Indem Sie den Receiver und die Quellkomponente an die digitalen Anschlüsse anschließen, wird die Tonwiedergabequalität erheblich verbessert. Zusätzlich dazu können Sie eine Mehrkanalwiedergabe und andere praktische Funktionen genießen.

WICHTIG:

• Wenn Sie eine Videokomponente über die digitalen Anschlüsse anschließen, müssen Sie diese auch mit den Videobuchsen an der Rückseite verbinden. Wenn Sie diese nicht an die Videobuchsen anschließen, wird keine Bildwiedergabe angezeigt.
• Nach dem Anschluss der obigen Komponenten an die Anschlüsse DIGITAL IN, stellen Sie ggf. Folgendes richtig ein.
• Geben Sie die Einstellungen für die Eingänge (DIGITAL IN) richtig ein. Einzelheiten finden Sie unter „Einstellen der digitalen externen Eingangsgeräte“ auf Seite 25.
• Wählen Sie den richtigen digitalen Eingangsbetrieb. Weitere Informationen finden Sie unter „Auswählen des Analog- oder Digitaleingangsmodus“ auf Seite 13.

Digitaleingang

Sie können alle digitalen Komponenten anschließen, die über koaxiale oder optische digitale Ausgänge verfügen.

Digitales Koaxialkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen Koaxialanschlüssen

Digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen optischen Anschlüssen

Wenn die Komponente über einen koaxialen Digitalausgang verfügt, schließen Sie sie an den Anschluss DIGITAL 1 (DVD) mit Hilfe eines koaxialen Digitalkabels an (gehört nicht zum Lieferumfang).

Wenn die Komponente über einen optischen digitalen Ausgang verfügt, schließen Sie diesen an den DIGITAL 2 (CD) – oder DIGITAL 3 (TV) für RX-6042S – Anschluss über ein digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) an.

Ehe Sie ein optisches Digitalkabel anschließen, ziehen Sie den Schutzstecker ab.

Hinweise:

• Im Versandzustand ab Werk können die Anschlüsse DIGITAL IN als digitale Eingänge für die folgenden Geräte benutzt werden:
• DIGITAL 1 (koaxial): Für DVD-Spieler - DIGITAL 2 (optisch): Für CD-Spieler Nur für RX-6042S:
• DIGITAL 3 (optisch): Für digitale TV-Tuner
• Wenn Sie den CD-Spieler oder CD-Recorder mit dem COMPU LINK Fernbedienungssystem betreiben möchten (siehe Seite 33), schließen Sie diesen wie unter „Analoge Verbindungen“ beschrieben an (siehe Seite 7).

Anschließen des Netzkabels

Ehe Sie den Receiver an eine Netzsteckdose anschließen, vergewissern Sie sich, dass Sie alle Anschlüsse vorgenommen haben.

Verbinden Sie das Netzkabel mit einer Netzsteckdose.

• Achten Sie darauf, dass das Netzkabel nicht mit den Anschlusskabeln und dem Antennenkabel in Berührung kommt. Wir empfehlen Ihnen, ein Koaxialkabel zu verwenden, um die Antenne anzuschließen, da es gut gegen Störungen abgeschirmt ist.

Hinweis:

Benutzerdefinierte Einstellungen, wie beispielsweise gespeicherte Sender und Klangeinstellungen, können in den folgenden Fällen innerhalb weniger Tage gelöscht werden:

• Das Netzkabel wird abgezogen. Die Stromversorgung fällt aus.

ACHTUNG:

• Berühren Sie das Netzkabel nicht mit nassen Händen.
• Ziehen Sie nicht am Netzkabel, um den Receiver vom Netz zu trennen. Wenn Sie den Receiver vom Netz abtrennen wollen, halten Sie stets den Stecker selbst, und drücken Sie beim Abziehen gegen die Steckdose, um das Kabel nicht zu beschädigen.

Die folgenden Vorgänge werden im Allgemeinen ausgeführt, wenn Sie eine Signalquelle wiedergeben möchten.

Die folgenden Bedienschritte werden mit den Tasten auf der Frontplatte beschrieben.

Für die gleichen Funktionen können Sie auch die Tasten auf der Fernbedienung verwenden, wenn diese gleich oder ähnlich bezeichnet sind.

Allgemeine Bedienung

1 Schalten Sie das Gerät ein.

• Sehen Sie hierzu „Einschalten der Stromversorgung“ weiter unten auf dieser Seite.

2 Wählen Sie die Signalquelle aus.

• Sehen Sie hierzu „Auswählen der Wiedergabesignalquelle“ auf der rechten Seite.

3 Stellen Sie die Lautstärke ein.

• Sehen Sie „Einstellen der Lautstärke“ auf Seite 12.

4 Wählen Sie die Surround- oder DSP-Modi aus.

• Sehen Sie „Aktivieren der Surround-Modi“ (Seite 30) und „Aktivieren der DSP-Modi“ (Seite 32).

Einschalten der Stromversorgung

Drücken Sie die Taste STANDBY/ON 𝒬 / 1 (oder STANDBY/ON 𝒬 / 1 AUDIO auf der Fernbedienung).

Die Kontrollleuchte STANDBY schaltet sich aus.

Es erscheint der aktuelle Signalquellenname.

Der aktuell eingestellte Lautstärkepegel wird angezeigt.

Um das Gerät auszuschalten (Bereitschaftsmodus),

drücken Sie erneut STANDBY/ON φ /1 (oder STANDBY/ON φ /1 AUDIO auf der Fernbedienung).

Die Kontrollleuchte STANDBY schaltet sich ein.

Hinweis:

Im Bereitschaftsmodus wird eine keine Strommenge verbraucht. Wenn Sie die Stromversorgung vollständig ausschalten wollen, ziehen Sie das Netzkabel aus.

Auswählen der Wiedergabesignalquelle

Wenn Sie digitale Quellkomponenten mittels digitaler Anschlüsse angeschlossen haben, ändern Sie als erstes den Eingangsmodus für diese Komponenten in den digitalen Eingangsmodus (siehe Seite 13).

Drücken Sie eine der Tasten zum Auswählen der Signalquelle.

Es erscheint der ausgewählte Signalquellenname.

Für RX-6042S

DVD MULTI

DVD

VCR

TV SOUND

CD

TAPE/CDR

FM

AM

Auf der Frontplatte

Auf der Fernbedienung

Hinweis:

Wenn Sie „DVD MULTI" auswählen, können Sie diskreten analogen Ausgangston (5,1-Kanal-Surroundwiedergabe) über die externe Komponente genießen.

• Sie müssen u.U. den analogen diskreten Ausgangsmodus an der externen Komponente einstellen.
• Wenn Sie Kopfhörer verwenden, können Sie nur die vorderen Kanäle (links und rechts) hören.
• Die Surround- und DSP-Modi (siehe Seiten 28 und 31) können nicht auf „DVD MULTI" angewendet werden.

Für RX-5040B/RX-5042S

DVD	VCR	TV SOUND	CD	TAPE/CDR	FMAM

Auf der Frontplatte

Auf der Fernbedienung

Hinweis:

Wenn Sie einen CD-Recorder an die TAPE/CDR-Buchse anschließen, ändern Sie die Quellennamen, die auf dem Display angezeigt werden. Weitere Einzelheiten finden Sie auf Seite 14.

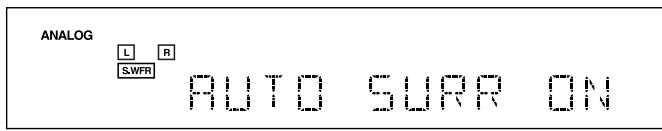

Signal- und Lautsprecheranzeigen im Display

Durch Überprüfen der folgenden Anzeigen können Sie auf einfache Art und Weise bestätigen, welche Lautsprecher Sie aktivieren und welche Signalquellen vom Receiver wiedergegeben werden.

Loutsprecheranzeigen	Signalanzeigen
L C R	L C R
S.WFR LFE	S.WFR LFE
LS S RS	LS S RS
SB	SB

Die Lautsprecheranzeige hängt von der Einstellung der Lautsprecher ab (Einzelheiten finden Sie unter „Einstellen der Lautsprecher“ auf Seite 23).

• Die Bilder für „L“, „C“, „R“, „LS“ und „RS“ leuchten auf, wenn die entsprechenden Lautsprecher auf „LARGE“ oder „SMALL“ gestellt sind. Klangsignale werden über die Lautsprecher ausgegeben, deren Anzeige auf dem Display aufleuchtet.
• Die [SWFR]-Anzeige leuchtet auf, wenn der Subwoofer aktiviert wird (siehe Seiten 13 und 23).

Die Signalanzeigen leuchten auf, um die eingehenden Signale anzuzeigen.

L: Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den linken Kanal eingeht. - Der Analogeingang ist aktiviert: Leuchtet immer. R: Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den rechten Kanal eingeht. - Der Analogeingang ist aktiviert: Leuchtet immer.

C: Leuchtet, wenn ein Signal für den Mittelkanal eingeht.

LFE: Leuchtet, wenn ein Signal für den LFE-Kanal eingeht. LS: Leuchtet, wenn ein Signal für den linken Surround-Kanal eingeht. RS: Leuchtet, wenn ein Signal für den rechten Surround-Kanal eingeht. S: Leuchtet, wenn ein Monosignal für den Surround-Kanal eingeht. SB: Leuchtet, wenn ein Signal für den hinteren Surround-Kanal eingeht.

Hinweis:

Für RX-6042S: „L“, „C“, „R“, „LFE“, „LS“ und „RS“ leuchten auf, wenn „DVD MULTI“ als Signalquelle gewählt ist.

Erklärung der Lautsprecher- und Signalquellenanzeigen

C

LFE

LS

RS

Bsp. Es wird kein Klang über den Mittenlautsprecher und die Surround-Lautsprecher ausgegeben, obwohl Signale des Mittenlautsprecher- und Surroundkanals in den Receiver eingehen.

Auswählen verschiedener Signalquellen für Bild und Ton

Sie können das Bild einer Videokomponente und gleichzeitig den Ton einer Audioquelle wiedergeben.

• Sobald Sie eine Videoquelle ausgewählt haben, werden die Bilder der ausgewählten Signalquelle an das Fernsehgerät übertragen, solange bis Sie eine andere Videoquelle auswählen.

Drücken Sie eine der Audio-Signalquellenauswahltasten, während ein Bild einer Videokomponente, wie z. B. eines Videorecorders oder DVD-Spielers usw., wiedergegeben wird.

Für RX-6042S

Auf der Frontplatte

Für RX-5040B/RX-5042S

Auf der Frontplatte

Auf der Fernbedienung

Auf der Fernbedienung

Hinweis:

Für RX-6042S: Wenn die Bildwiedergabe über die COMPONENT Video-Buchsen erfolgt, kann diese Funktion nicht verwendet werden.

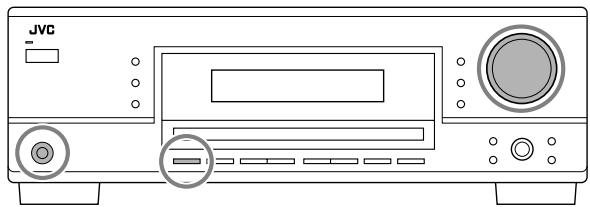

Einstellen der Lautstärke

Auf der Frontplatte:

Um die Lautstärke anzuheben, drehen Sie den Regler MASTER VOLUME im Uhrzeigersinn.

Um die Lautstärke abzusenken, drehen Sie ihn entgegen dem Uhrzeigersinn.

Auf der Fernbedienung:

Um die Lautstärke anzuheben, drücken Sie die Taste VOLUME+. Um die Lautstärke abzusenken, drücken Sie die Taste VOLUME-.

ACHTUNG:

Stellen Sie die Lautstärke immer auf einen geringen Pegel ein, ehe Sie eine Signalquelle wiedergeben. Wenn die Lautstärke auf einen hohen Pegel eingestellt ist, kann der plötzlich einsetzende Druck der Schallenergie Ihr Hörvermögen und/oder Ihre Lautsprecher dauerhaft schädigen.

Hinweis:

Der Lautstärkepegel kann im Bereich zwischen „0" (Minimum) und „50" (Maximum) eingestellt werden.

Wiedergabe über einen Kopfhörer:

Sie können über die Kopfhörer nicht nur Stereo-Software, sondern auch Mehrkanal-Software genießen. (Beim Abspielen von Mehrkanal-Software wird der Ton auf die Frontkanäle heruntergemischt).

1. Drücken Sie die Taste SPEAKERS ON/OFF, um die Lautsprecher auszuschalten.

„HEADPHONE" wird eine Zeit lang angezeigt und die H.PHONE-Anzeige leuchtet auf dem Display.

• Wenn der Surround- oder DSP-Modus aktiviert wurde, wird „3D H PHONE" eine Zeit lang angezeigt (und die DSP-Anzeige leuchtet auf dem Display auf) – 3D-Kopfhörermodus (3D H PHONE). Weitere Einzelheiten finden Sie auf den Seiten 29 und 31.

2. Schließen Sie die Kopfhörer an die PHONES-Buchse an der Frontplatte an.

• Wenn Sie die Lautsprecher nicht deaktivieren, wird kein Klang über die Kopfhörer wiedergegeben.

Nach der Verwendung der Kopfhörer ziehen Sie den Kopfhörerstecker aus der Buchse und drücken Sie die Taste SPEAKERS ON/OFF erneut, um die Lautsprecher wieder zu aktivieren.

ACHTUNG:

Achten Sie darauf, die Lautstärke abzusenken,

• bevor ein Kopfhörer angeschlossen oder aufgesetzt wird, da eine hohe Lautstärke Ihr Hörvermögen und auch den Kopfhörer schädigen kann.
• Bevor Lautsprecher erneut eingeschaltet werden, da die hohe Lautstärke über die Lautsprecher ausgegeben werden kann.

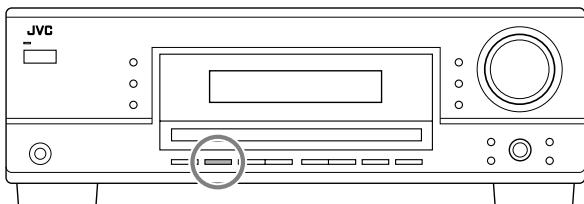

Den Subwoofer-Klang ein- und ausschalten

Sie können die Subwoofer-Ausgabe unterbinden, selbst wenn ein Subwoofer angeschlossen ist und „SUBWOOFER“ auf „SUBWOOFER YES“ eingestellt wurde (siehe Seite 23).

Drücken Sie die Taste SUBWOOFER OUT ON/OFF, um die Subwoofer-Ausgabe zu beenden.

Jedes Mal, wenn Sie die Taste drücken, wird die Subwoofer-Ausgabe deaktiviert („SUBWOOFER OFF“) oder aktiviert („SUBWOOFER ON“).

• Wenn die Subwoofer-Ausgabe beendet wird, erlischt die S.WFR-Anzeige. Bässe (und LFE-Signale) werden durch die Frontlautsprecher ausgegeben.

Hinweise:

• Wenn die Subwoofer-Ausgabe aktiviert wird, können Sie den Subwoofer-Ausgangspegel einstellen. Weitere Einzelheiten finden Sie auf Seite 27.
• Der Subwoofer-Ausgang kann nicht deaktiviert werden, wenn die Frontlautsprecher bei der Lautsprecherkonfiguration (siehe Seite 23) oder im Lautsprecher-Schnellsetup (siehe Seite 21) auf „SMALL“ eingestellt wurden.
• Der Subwoofer-Ausgang kann nicht aktiviert werden, wenn „SUBWOOFER“ auf „SUBWOOFER NO“ (siehe Seite 23) gestellt wurde.
• Wenn Sie die „SUBWOOFER“-Einstellung von „SUBWOOFER NO“ auf „SUBWOOFER YES“ ändern (siehe Seite 23), wird die Subwoofer-Ausgabe automatisch aktiviert.

Auswählen des Analog- oder Digitaleingangsmodus

Sind digitale Quellkomponenten über analoge und digitale Anschlüsse angeschlossen (siehe Seiten 7 bis 10), können Sie den Eingangsmodus – digital oder analog – für diese Komponenten einstellen.

Bevor Sie beginnen, beachten Sie Folgendes: Die Einstellung für den Digitaleingang sollte für die Signalquelle, für die Sie den digitalen Eingangsmodus auswählen möchten, korrekt durchgeführt werden (siehe „Einstellen der digitalen externen Eingangsgeräte“ auf Seite 25).

1 Drücken Sie eine der Signalquellentasten (DVD, TV SOUND, CD, TAPE/CDR*), für die Sie den Eingangsmodus ändern möchten.

• Der digitale Eingangsmodus kann nicht verwendet werden, wenn „TAPE“ als Signalquelle ausgewählt wird. Siehe „Ändern der Bezeichnung der Signalquelle“ auf Seite 14, um den Signalquellennamen zu ändern.

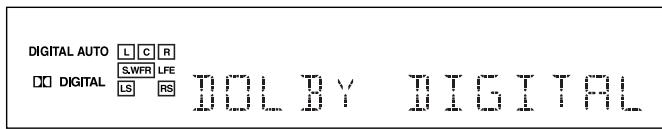

2 Drücken Sie die Taste INPUT DIGITAL, um „DIGITAL AUTO“ auszuwählen.

Die DIGITAL AUTO-Anzeige leuchtet im Display auf. - Wenn Sie eine Fernbedienung verwenden, drücken Sie die Taste ANALOG/DIGITAL. Jedes Mal, wenn diese Taste gedrückt wird, wechseln die analogen (ANALOG) und digitalen (DIGITAL AUTO) Eingangsmodi.

• Wenn Sie „DIGITAL AUTO“ auswählen, wird mit Hilfe der folgenden Anzeigen das digitale Signalformat des Eingangssignals angezeigt.

LINEAR PCM

: Leuchtet, wenn lineare PCM-Signale eingespeist werden.

DIGITAL

: Leuchtet, wenn Dolby Digital-Signale eingespeist werden.

DTS

: Leuchtet auf, wenn herkömmliche DTS-Signale eingespeist werden.

DTS 96/24

: Leuchtet, wenn DTS 96/24-Signale eingespeist werden.

Wenn keine der Anzeigen im Display leuchtet, wird das digitale Signalformat der eingehenden Signale vom Receiver nicht erkannt.

Hinweis:

Einzelheiten zu digitalen Signalformaten finden Sie auf Seiten 28 und 29.

Bei der Wiedergabe einer im Dolby Digital- oder DTS-Format codierten Software können folgende Symptome auftreten:

• Zu Beginn erfolgt keine Tonwiedergabe.
• Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln treten Störgeräusche auf.

Ist dies der Fall, drücken Sie wiederholt INPUT DIGITAL, um „DOLBY DIGITAL“ oder „DTS SURROUND“ auszuwählen.

• Wiederholtes Drücken der Taste INPUT DIGITAL ändert den Eingangsmodus wie folgt:

Wenn „DOLBY DIGITAL“ oder „DTS SURROUND“ ausgewählt wird, erlischt die DIGITAL AUTO-Anzeige und die entsprechende Anzeige für das digitale Signalformat leuchtet auf dem Display auf.

• Stimmt das eingehende Signal nicht mit dem ausgewählten digitalen Signalformat überein, blinkt die Anzeige des ausgewählten Signalformats.

Hinweis:

Wenn Sie die Stromversorgung ausschalten oder eine andere Signalquelle auswählen, werden die Einstellungen „DOLBY DIGITAL“ und „DTS SURROUND“ deaktiviert, und die digitale Eingangsbetriebsart wird automatisch auf „DIGITAL AUTO“ zurückgesetzt.

Um den analogen Eingangsmodus auszuwählen

Drücken Sie die Taste INPUT ANALOG (oder wiederholt ANALOG/DIGITAL auf der Fernbedienung, bis im Display „ANALOG“ angezeigt wird). Die Anzeige ANALOG leuchtet auf.

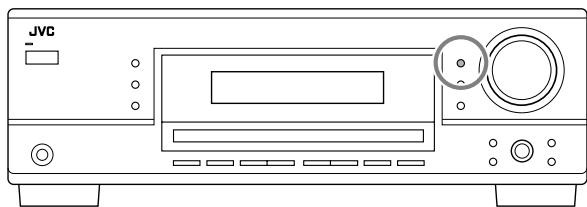

Einstellen der Display-Helligkeit

Sie können das Display abdunkeln.

Drücken Sie die Taste DIMMER.

• Jedes Mal, wenn Sie die Taste drücken, wird die Beleuchtung des Displays abwechselnd dunkler und heller geschaltet.

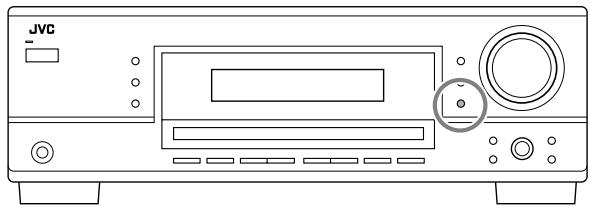

Dämpfen des Eingangssignals

Wenn der Eingangssignalpegel der Signalquelle zu hoch ist, kann die Wiedergabe verzerrt sein. Wenn dieser Fall eintritt, müssen Sie den Eingangssignalpegel dämpfen, um Verzerrung bei der Wiedergabe zu verhindern.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede analoge Signalquelle gespeichert.

Drücken Sie die Taste INPUT ATT (INPUT ANALOG) und halten Sie sie gedrückt, sodass die INPUT ATT-Anzeige im Display leuchtet.

• Wenn Sie die Taste wiederholt drücken, wird die Eingangsdämpfung eingeschaltet („INPUT ATT ON“) und ausgeschaltet („INPUT NORMAL“).

Hinweis:

Für RX-6042S: Diese Funktion ist nicht gültig, wenn „DVD MULTI“ ausgewählt wird.

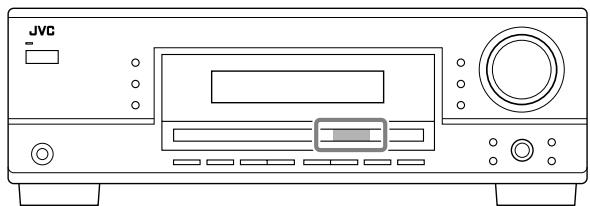

Ändern der Bezeichnung der Signalquelle

Wenn Sie einen CD-Recorder an die Buchsen TAPE/CDR an der Geräterückseite anschließen, müssen Sie den Namen der Signalquelle ändern, der im Display angezeigt wird.

Ändern des Quellennamens von „TAPE“ auf „CDR“:

1 Drücken Sie die Taste TAPE/CDR (SOURCE NAME).

• Vergewissern Sie sich, dass „TAPE“ im Display angezeigt wird.

2 Halten Sie die Taste SOURCE NAME (TAPE/CDR) gedrückt, bis „ASSIGN CDR“ im Display angezeigt wird.

Wiederholen Sie das obige Verfahren, um den Signalquellennamen auf „TAPE“ zu ändern.

Hinweis:

Wenn Sie den Namen der Signalquelle nicht ändern, können Sie die angeschlossenen Komponenten davon verwenden. Es entstehen jedoch einige Unannehmlichkeiten.

• "TAPE" wird auf dem Display angezeigt, wenn Sie den CD-Recorder ausgewählt haben.
• Sie können den digitalen Eingang (siehe Seite 13) nicht für den CD-Recorder verwenden.

Die folgenden Grundfunktionen können nur über die Fernbedienung ausgeführt werden.

Verständnis der Bassfrequenzen

Nur Fernbedienung

Diese Funktion gilt nur für RX-6042S.

Sie können den Basspegel verstärken.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.

Drücken Sie die Taste BASSBOOST, um den Basspegel zu verstärken.

Die BASS BOOST-Anzeige leuchtet im Display auf.

• Jeder Druck auf diese Taste schaltet den Bass Boost ein ("BASSBOOST ON") und aus ("BASSBOOST OFF").

Hinweis:

Diese Funktion betrifft nur die Frontlautsprecher.

Stummschalten der Wiedergabe

Fernbedienung

NUR

Drücken Sie die Taste MUTING, um die Wiedergabe über alle angeschlossenen Lautsprecher und den Kopfhörer stummzuschalten.

Im Display wird „MUTING“ angezeigt und die Lautstärke wird ausgeschaltet (die VOLUME-Anzeige und deren Pegelanzeige erlischt).

Drücken Sie die Taste MUTING erneut, um die Wiedergabe wieder einzuschalten.

• Wenn Sie den Regler MASTER VOLUME auf der Frontplatte betätigen oder die Tasten VOLUME +/- auf der Fernbedienung drücken, wird die Lautstärke ebenfalls wiederhergestellt.

Verwenden der Einschlafschaltuhr

Mit Hilfe der Einschlafschaltuhr können Sie einschlafen, während Sie Musik hören.

Erreichen der Ausschaltzeit, der Receiver schaltet sich automatisch aus.

Drücken Sie wiederholt die Taste SLEEP.

Die Anzeige SLEEP leuchtet auf dem Display auf und die Ausschaltzeit ändert sich in 10-Minuten-Intervallen:

So überprüfen oder ändern Sie die Restzeit bis zur Ausschaltzeit: Drücken Sie einmal die Taste SLEEP.

Die Restzeit bis zur Ausschaltzeit wird in Minuten angezeigt.

• Um die Ausschaltzeit zu ändern, drücken Sie wiederholt die Taste SLEEP.

So deaktivieren Sie die Einschlafschaltuhr:

Drücken Sie wiederholt die Taste SLEEP, bis „SLEEP OFF“ im Display angezeigt wird. Die SLEEP-Anzeige leuchtet im Display auf.

• Wenn Sie die Stromversorgung ausschalten, wird auch die Einschlafschaltuhr deaktiviert.

Aufnehmen einer Signalquelle

Sie können über den Receiver jede beliebige analoge Signalquelle mit folgenden Geräten aufnehmen: mit einem Cassettendeck (oder CD-Recorder), das (der) an die Buchsen TAPE/CDR angeschlossen ist, und mit einem Videorecorder, der an die Buchsen VCR angeschlossen ist.

Diese Aufnahmen können gleichzeitig durchgeführt werden. Während der Aufnahme können Sie die gewählte Signalquelle mit beliebigem Lautstärkepegel hören, ohne dass dadurch der Aufnahmepegel beeinflusst wird.

Hinweis:

Der Lautstärke-Ausgangspegel, Mitternachtsmodus (siehe Seite 24), Bass Boost (nur für RX-6042S), Frequenzgangausgleich (siehe Seite 27), Surround-Modi und DSP-Modi (siehe Seiten 28 bis 32) können die Aufnahme nicht beeinflussen.

Grundeinstellungen – automatische Speicherung

Wenn Sie die folgenden Vorgänge durchführen, speichert dieser Receiver für die jeweiligen Wiedergabesignalquellen automatisch die aktivierten Klangeinstellungen –

• Wenn Sie die Stromzufuhr ausschalten,
• wenn Sie die Signalquelle ändern,
• wenn Sie die Analog-/Digitaleingänge ändern,
• wenn Sie den Namen der Signalquelle ändern (siehe Seite 14).

Wenn Sie die Signalquelle ändern, werden die für die neu ausgewählte Signalquelle gespeicherten Einstellungen automatisch abgerufen.

Die folgenden Werte können für die einzelnen Signalquellen gespeichert werden:

• Analoger/digitaler Eingangsmodus (siehe Seite 13)
• Eingangsdämpfermodus (siehe Seite 14)
• Frequenzgangausgleich (siehe Seite 27)
• Lautsprecher-Ausgangspegel (siehe Seite 27)
• Einstellung des Surround- und DSP-Modus (siehe Seiten 28 und 31) Bass-Boost-Einstellung (nur für RX-6042S)

Hinweise:

• Wenn das UKW- oder MW-Frequenzband als Signalquelle aktiviert ist, können Sie für jedes Frequenzband unterschiedliche Einstellungen zuweisen.
• Eine Klangeinstellung für eine digitale Komponente gilt für den analogen und digitalen Eingangsmodus.

Empfangen von Radiosendungen

Sie können alle Sender einzeln einstellen oder den Senderspeicher verwenden, um einen bestimmten Sender direkt anzuwählen.

Manuelles Einstellen von Sendern

1 Wählen Sie ein Frequenzband aus (UKW oder MW).

• Für RX-6042S: Drücken Sie die Taste FM oder AM.
• Für RX-5040B/RX-5042S: Drücken Sie die Taste FM/AM. Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen FM (UKW) und AM (MW).

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

2 Drücken Sie wiederholt die Taste FM/AM TUNING oder , bis Sie die gewünschte Frequenz gefunden haben.

FM/AM TUNING erhöht die Frequenz. FM/AM TUNING verringert die Frequenz.

Hinweise:

• Wenn ein Sender mit ausreichender Signalstärke eingestellt ist, leuchtet die TUNED-Anzeige im Display auf.
• Wenn eine UKW-Stereosendung empfangen wird, schaltet sich die Anzeige STEREO ebenfalls ein.
• Wenn Sie in Schritt 2 die Taste drücken (und wieder loslassen), ändert sich die Frequenz so lange, bis ein Sender eingestellt ist.

Verwendung des Senderspeichers

Sobald ein Sender einer Kanalnummer zugeordnet worden ist, kann dieser Sender schnell eingestellt werden. Sie können maximal 30 UKW-Sender und 15 MW-Sender speichern.

So speichern Sie Sender

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt eine Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 2.

1 Wählen Sie den Sender aus, den Sie voreinstellen möchten (siehe „Manuelles Einstellen von Sendern").

• Wenn Sie den UKW-Empfangsmodus für diesen Sender speichern wollen, müssen Sie den gewünschten UKW-Empfangsbetrieb wählen. Weitere Informationen finden Sie unter „Wählen des UKW-Empfangsmodi" auf Seite 17.

2 Drücken Sie die Taste MEMORY.

Die Speicherplatznummer blinkt etwa 5 Sekunden lang im Display.

3 Drücken Sie die Taste FM/AM PRESET

△ oder ∇, um eine Kanalnummer auszuwählen, während die Kanalnummerposition blinkt.

4 Drücken Sie die Taste MEMORY erneut, während die gewählte Kanalnummer im Display blinkt.

Die gewählte Kanalnummer blinkt anschließend nicht mehr. Der Sender wird der gewählten Kanalnummer zugeordnet.

5 Wiederholen Sie Schritte 1 bis 4, um alle gewünschten Sender zu speichern.

So löschen Sie einen gespeicherten Sender

Wenn Sie auf einem bereits belegten Kanal einen neuen Sender speichern, wird der zuvor gespeicherte Sender gelöscht.

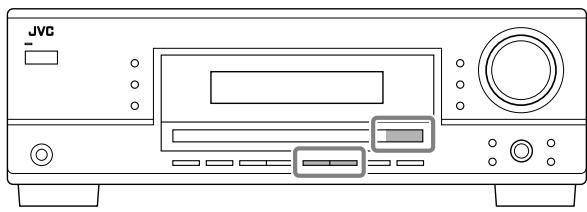

So rufen Sie einen gespeicherten Sender ab Auf der Frontplatte:

1 Wählen Sie ein Frequenzband aus (UKW oder MW).

• Für RX-6042S: Drücken Sie die Taste FM oder AM.
• Für RX-5040B/RX-5042S: Drücken Sie die Taste FM/AM. Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen FM (UKW) und AM (MW).

2 Drücken Sie die Taste FM/AM PRESET △ oder ∇, bis Sie die gewünschte Frequenz gefunden haben.

FM/AM PRESET △ erhöht die Frequenz. FM/AM PRESET ∇ verringert die Frequenz.

Auf der Fernbedienung:

1 Drücken Sie die Taste FM/AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt. - Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen FM (UKW) und AM (MW).

2 Drücken Sie die 10 Zifferntasten, um einen gespeicherten Sender abzurufen.

• Drücken Sie 5, um Kanal 5 auszuwählen.
• Drücken Sie +10 und 5, um Kanal 15 auszuwählen.
• Drücken Sie +10 und 10, um Kanal 20 auszuwählen.
• Drücken Sie +10, +10 und dann 10, um Kanal 30 auszuwählen.

Hinweis:

Wenn Sie die 10 Zifferntasten auf der Fernbedienung verwenden, achten Sie darauf, dass sie für den Tuner und nicht für den CD-Spieler oder andere Signalquellen aktiviert wurden. (Siehe Seite 34).

Wählen des UKW-Empfangsmodus

Eine UKW-Stereosendung lässt sich nur mit Schwierigkeiten einstellen oder ist verrauscht. Sie können den UKW-Empfangsmodus ändern, während Sie einen UKW-Sender empfangen. - Sie können den UKW-Empfangsmodus zusammen mit einem Sender speichern. (Siehe Seite 16).

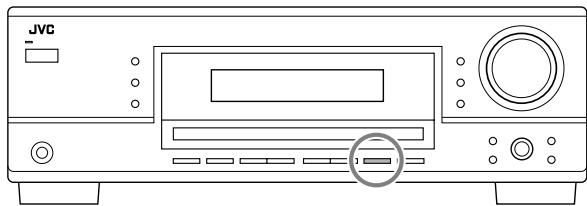

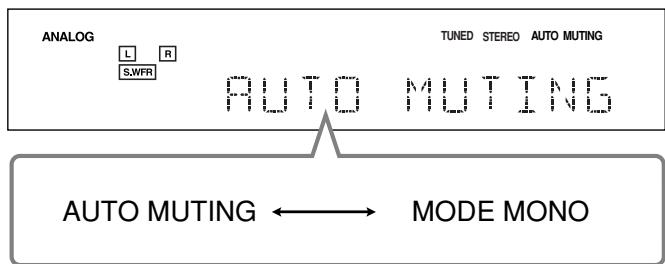

Drücken Sie die Taste FM MODE, während Sie einen UKW-Sender hören.

• Wenn Sie diese Taste wiederholt drücken, wird der UKW-Empfangsmodus abwechselnd zwischen „AUTO MUTING“ und „MODE MONO“ umgeschaltet.

AUTO MUTING:	Verwenden Sie normalerweise diese Einstellung. Wenn eine Sendung stereophon übertragen wird, hören Sie Stereoklang. Wenn eine Sendung monophon übertragen wird, hören Sie Monoklang. These Modus ist auch nützlich, um das Rauschen zwischen den einzelnen Sendern zu unterträcken. Die AUTO MUTING-Anzeige leuchtet im Display auf. (Grundeinstellung)
MODE MONO:	Wählen Sie diese Einstellung aus, um den Empfang zu verbessern (keine stereophone Wiedergabe möglich). In dieser Modus hören Sie das Rauschen beim Abstommen zwischen den einzelnen Sendern. Die Anzeige AUTO MUTING schaltet sich im Display aus. (Die Anzeige STEREO erlischt).

Hinweis:

Wenn Sie mit der Fernbedienung eine andere Quelle als den Tuner bedienen, funktioniert die FM MODE-Taste auf der Fernbedienung nicht. Drücken Sie in diesem Fall FM/AM auf der Fernbedienung und danach FM MODE.

Die folgenden Tuner-Funktionen können nur über die Fernbedienung ausgeführt werden.

WICHTIG:

Drücken Sie die Taste FM/AM auf der Fernbedienung, bevor Sie die RDS-Betriebsarten zur Tunersteuerung verwenden.

Empfangen von UKW-Sendern mit RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Stationsnamen sowie Informationen über die aktuelle Sendung übermitteln,

z. B. Sport oder Musik usw.

• Wenn Sie einen UKW-Sender eingestellt haben, der den RDS-Dienst bietet, leuchtet die RDS-Anzeige im Display auf.

Mit diesem Receiver können Sie die folgenden Typen von RDS-Signalen empfangen:

PS (Sendername):	Allgemeinbekannte Sendernamen werden angezeigt
PTY (Sendungstyp):	Der Sendungstyp wird angezeigt
RT (Radiotext):	Es werden Textmeldungen angezeigt, die der Sender überträgt
Enhanced Other Networks (vorübergehendes Umschalten auf eine gewünschte Sendung):
	Bietet Informationen über die Sendungen, die von anderen, derzeit nicht empfangenen RDS-Senden ausgestrahlt werden.

Hinweise:

• RDS steht für MW-Sender nicht zur Verfügung.
• Nicht alle UKW-Sender übertragen RDS-Signale, und nicht alle RDS-Sender bieten dieselben Dienste. Wenden Sie sich im Zweifelsfall an die lokalen Radiosender, um genauere Informationen über die in Ihrer Gegend verfügbaren RDS-Dienste in Erfahrung zu bringen.
• RDS funktioniert möglicherweise nicht richtig, wenn der eingestellte Sender das RDS-Signal nicht ordnungsgemäß überträgt oder die Signalstärke nicht ausreicht.

So zeigen Sie die RDS-Informationen an

Die RDS-Informationen, die der Sender überträgt, werden im Display angezeigt.

Drücken Sie die Taste DISPLAY MODE auf der Fernbedienung, während Sie einen UKW-Sender hören.

• Mit jedem Druck auf die Taste ändert sich die Anzeige wie folgt:

PS (Sendername):	Während derSuche erscheid „,PS“und einschließlich werden die Sendernamen angezeigt. „,NO PS“ wird angezeigt, wenn kein Signal übertragen wird.
PTY (Sendungstyp):	Während der Suche erscheid „,PTY“ und einschließlich wird der Sendungstyp angezeigt. „,NO PTY“ wird angezeigt, wenn kein Signal übertragen wird.
RT (Radiotext):	Während der Suche erscheid „,RT“ und einschließlich wird der Meldungstext angezeigt, den der Sender überträgt. „,NO RT“ wird angezeigt, wenn kein Signal übertragen wird.

Hinweise:

• Wenn die Suche sofort beendet wird, werden "PS", "PTY" und "RT" nicht im Display angezeigt.
• Manche Sonderzeichen und Symbole werden eventuell nicht korrekt dargestellt. (Das Display kann keine Buchstaben mit Akzentzeichen darstellen. „A“ kann zum Beispiel für „Ä, Ä, Ä, Ä, Ä und Ä“ stehen).

Suchen einer Sendung nach PTY-Codes

Einer der Vorteile des RDS-Dienstes besteht darin, dass Sie die gespeicherten Sender nach einem bestimmten Sendungstyp durchsuchen können (siehe Seiten 16 und 17), indem Sie die entsprechenden PTY-Codes eingeben.

Suchen Sie mit Hilfe der PTY-Codes eine Sendung

Bevor Sie beginnen, denken Sie an Folgendes...

• Drücken Sie die Taste PTY SEARCH während der Suche, um die Suche zu einem beliebigen Zeitpunkt abzubrechen.
• Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste PTY SEARCH, während Sie einen UKW-Sender hören.

"PTY SELECT" blinkt im Display.

2 Drücken Sie die Taste PTY oder PTY bis der gewünschte PTY-Code im Display angezeigt wird, solange „PTY SELECT“ blinkt.

• Mit jedem Druck auf die Taste ändert sich der PTY-Code wie folgt:

NONE ⇌ NEWS ⇌ AFFAIRS ⇌ INFO (Informationen) ⇌ SPORT ⇌ EDUCATE (Erziehung) ⇌ DRAMA ⇌ CULTURE ⇌ SCIENCE ⇌ VARIED ⇌ POP M (Popmusik) ⇌ ROCK M (Rockmusik) ⇌ EASY M (Leichte Unterhaltungsmusik) ⇌ LIGHT M (Leichte Musik) ⇌ CLASSICS ⇌ OTHER M (Sonstige Musik) ⇌ WEATHER ⇌ FINANCE ⇌ CHILDREN ⇌ SOCIAL ⇌ RELIGION ⇌ PHONE IN ⇌ TRAVEL ⇌ LEISURE ⇌ JAZZ ⇌ COUNTRY ⇌ NATION M (Volksmusik) ⇌ OLDIES ⇌ FOLK M (Folkmusik) ⇌ DOCUMENT ⇌ TEST ⇌ ALARM ⇌ (zurück zum Anfang)

• Weitere Einzelheiten für jeden PTY-Code finden Sie in der rechten Spalte.

3 Drücken Sie erneut die Taste PTY SEARCH, während der PTY-Code, der im vorausgegangenen Schritt gewählt wurde, noch im Display angezeigt wird.

Während der Suche werden der gewählte PTY-Code und „SEARCH“ abwechselnd im Display angezeigt.

Der Receiver durchsucht 30 gespeicherte UKW-Sender, beendet die Suche, wenn er den gewählten Code findet, und gibt diesen Sender wieder.

So setzen Sie die Suche fort, nachdem bereits ein Sender gefunden wurde

Drücken Sie die Taste PTY SEARCH erneut, während die Anzeigen im Display blinken.

Wenn keine Sendung gefunden werden konnte, wird im Display „NOT FOUND“ angezeigt.

Beschreibung der PTY-Codes:

NEWS:	Nachrichten.
AFFAIRS:	Themenschandungen, in der aktuelle Nachrichten ausfuhrlicher behandelt werden—Debate oder Analyse.
INFO:	Sendungen mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.
SPORT:	Sendungen über alle Aspekte sportlicher Ereignisse.
EDUCATE:	Bildungssendungen.
DRAMA:	Hörspiele und Hörspielserien.
CULTURE:	Sendungen, die sich mit allen Aspekten nationaler oder regionaler Kultur einschließlich Sprache, Theater usw. beschäftigen.
SCIENCE:	Sendungen über Naturwissenschaften und Technik.
VARIED:	Dieser Code wird hauptsächlich für Wortsendungen verwendet, z.B. Quizsendungen, Ratespiele und Interviews.
POP M:	Kammerzielle Musik, die aktuell Anklang findet.
ROCK M:	Rockmusik.
EASY M:	Aktuelle zeitgenössische Musik mit Easy-Listening-Charakter.
LIGHT M:	Instrumental- und Vokal- oder Chormusik.
CLASSICS:	Darbietung von Orchestermusik, Symphonien, Kammermusik usw.
OTHER M:	Musik, die keine der anderen Kategorien paßt.
WEATHER:	Wetterberichte und Wettervorhorsagen.
FINANCE:	Börsen-, Handels- und Wirtschaftsberichte usw.
CHILDREN:	Sendungen für ein junges Zielpublikum.
SOCIAL:	Sendungen über Soziologie, Geschichte, Geographie, Psychologie und Gesellschaft.
RELIGION:	Sendungen mit religiösem Inhalt.
PHONE IN:	Sendungen, an denen Zuhörer entweder per Telefon oder auf einem öffentlichen Forum teilnehmen können.
TRAVEL:	Reiseberichte.
LEISURE:	Sendungen über Freizeitaktivitäten.
JAZZ:	Jazzmusik.
COUNTRY:	Musik, die aus den Südstaaten Amerikas stammt oder die diese Tradition fortsetzt.
NATION M:	Aktuelle Popmusik des Landes oder der Region in der Sprache theses Landes.
OLDIES:	Musik aus dem sogenannten „goldenen Zeitalter“ der Popmusik.
FOLK M:	Musik, die ihre Wurzeln in der Musikkultur eines bestimmen Landes hat.
DOCUMENT:	Tatsachenberichte, die in ermitteldem Stil vermittelt werden.
TEST:	Dieses Signal wird ausgestrahlt, wenn Sender oder Empfänger für Notfalldurchsagen getestet werden.
ALARM:	Notfalldurchsage.
NONE :	Keine Programmart, nicht definiertes Programm oder schwierig nach bestimmten Typen einzuordnen.

Bei einigen UKW-Sendern werden die PTY-Codes möglicherweise anders als in der obigen Liste eingestuft.

Automatisches Umschalten auf eine gewünschte Sendung

Remote ONLY

Ein weiterer praktischer RDS-Dienst wird „Enhanced Other Networks“ (Vorübergehendes Umschalten auf eine gewünschte Sendung) genannt. Der Receiver kann vorübergehend auf eine gewünschte Sendung (TA, NEWS und/oder INFO) eines anderen Senders mit Ausnahme der folgenden Fälle umschalten:

• Wenn Sie einen Sender hören, der keine RDS-Dienste anbietet — alle MW- und einige UKW-Sender.
• Wenn der zuletzt empfangene UKW-Sender keine RDS-Dienste anbietet.
• Wenn sich der Receiver im Bereitschaftsmodus befindet.

Bevor Sie beginnen, bedenken Sie Folgendes...

• Der „Enhanced Other Networks“-Modus funktioniert nur, wenn ein UKW-Sender mit Enhanced Other Networks-Code empfangen wird. Die Enhanced Other Network-Funktion wird nur für gespeicherte UKW-Sender ausgeführt.
• Sie können die Enhanced Other Networks-Funktion während der Wiedergabe einer beliebigen Signalquelle nutzen. Um jederzeit die RDS-Bedientasten auf der Fernbedienung nutzen zu können, muss der Betriebsmodus der Fernbedienung auf Tuner eingestellt sein (siehe Seite 34).

Drücken Sie die Taste TA/NEWS/INFO wiederholt, um den (die) gewünschten Sendungstyp(en) auszuwählen.

• Mit jedem Druck auf die Taste ändert sich der Sendungstyp, wobei die entsprechende Anzeige im Display aufleuchtet.

TA: Verkehrsmeldungen in Ihrem Sendebereich.

NEWS: Nachrichten.

INFO: Sendung mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.

Wenn die aktuelle Signalquelle „UKW“ ist

FALL 1

Wenn die aktuell eingestellte Station damit beginnt, FALL 1 das von Ihnen gewählte Programm zu übertragen

Der Receiver empfängt weiterhin den Sender, aber die Anzeige des empfangenen Programmtyps beginnt zu blinken.

Nach Ende der Sendung blinkt die Anzeige des empfangenen Programmtyps nicht mehr, sondern leuchtet kontinuierlich, aber die Enhanced Other Network-Funktion bleibt weiterhin aktiviert.

FALL 2

Wenn eine andere UKW-Station mit der Übertragung FALL 2 des von Ihnen gewählten Programmes beginnt, während Sie schon eine UKW-Station hören

Der Receiver schaltet automatisch auf diesen Sender um. Die Anzeige des empfangenen Programmtyps beginnt zu blinken.

Nach Ende der Sendung wechselt der Receiver zum zuvor eingestellten Sender, aber die Enhanced Other Networks-Funktion bleibt im Bereitschaftsmodus. Die Anzeige des empfangenen Programmtyps hört auf zu blinken und leuchtet kontinuierlich.

Wenn eine andere Signalquelle als „UKW“ eingestellt ist

FALL 3

Wenn ein Sender mit der Ausstrahlung einer Sendung beginnt und die aktuelle Signalquelle nicht UKW (FM) ist

Wenn eine Station das von Ihnen ausgewählte Programm auszustrahlen beginnt oder schon ausstrahlt, wechselt der Receiver automatisch auf diese Station.

Die Anzeige des empfangenen Programmtyps beginnt zu blinken.

Nach Ende der Sendung wechselt der Receiver zur zuvor eingestellten Signalquelle, aber die Enhanced Other Networks-Funktion bleibt im Bereitschaftsmodus. Die Anzeige des empfangenen Programmtyps hört auf zu blinken und leuchtet kontinuierlich.

So beenden Sie die Wiedergabe der durch die Funktion Enhanced Other Networks ausgewählten Sendung

Drücken Sie die Taste TA/NEWS/INFO, bis die Anzeige des Sendungstyps (TA/NEWS/INFO) im Display zu blinken aufhört und kontinuierlich leuchtet. Das Gerät liegt im Bereitschaftsmodus der Enhanced Other Network-Funktion und stellt die zuvor gewählte Signalquelle wieder ein.

Wenn ein „ALARM“ (oder TEST)-Signal von einem Sender empfangen wird, schaltet der Receiver diesen Sender automatisch ein.

• Während des Empfangs einer Notfallsendung erscheint die Anzeige im Display.

Das TEST-Signal wird zur Überprüfung des „ALARM“-Signals verwendet. Daher funktioniert der Receiver in diesem Fall genauso wie beim Empfang eines „ALARM“-Signals.

Hinweise:

• Enhanced Other Networks-Daten, die von manchen Sendern übertragen werden, sind weitere nicht mit diesem Receiver kompatibel.
• In der Standby-Betriebsart der Funktion Enhanced Other Networks können Sie synchronisierte Aufnahmen machen (siehe Seite 33). Die Standby-Betriebsart der Funktion Enhanced Other Networks wird vorübergehend unterbrochen. Der Receiver schaltet wieder in die Standby-Betriebsart der Funktion Enhanced Other Networks, wenn die Aufnahme beendet ist.
• Während Sie eine Sendung hören, die durch die Enhanced Other Network-Funktion eingestellt wurde, können Sie zur Tunerbedienung nur die Tasten DISPLAY MODE und TA/NEWS/INFO verwenden.
• Während Sie eine Sendung hören, die durch die Enhanced Other Networks Funktion eingestellt wurde, können Sie nicht zu einer anderen Signalquelle oder einem anderen Sender wechseln. Um dies zu ändern, drücken Sie zuerst TA/NEWS/INFO, um die Funktion Enhanced Other Networks zu deaktivieren.

ACHTUNG:

Wenn die Sender mit Unterbrechungen zwischen dem Sender, der über die Funktion Enhanced Other Networks eingestellt wurde, und dem aktuellen Sender wechseln, drücken Sie die Taste TA/NEWS/INFO wiederholt, um die Funktion Enhanced Other Networks aufzuheben. Wenn Sie dies nicht tun, wird der momentan angewählte Sender empfangen und eine der auf dem Display blinkenden TA/NEWS/INFO Anzeigen verschwindet.

Grundeinstellungen

Eine der folgenden Einstellungen sind nach dem Anschluss und der Anordnung der Lautsprecher erforderlich, andere erleichtern den Betrieb. Sie können QUICK SPEAKER SETUP dazu verwenden, um ihre Lautsprecherkonfiguration auf einfache Weise einzustellen.

Quick Speaker Setup

Mit Quick Speaker Setup können Sie einfach und schnell die Lautsprechergröße und -abstand in Abhängigkeit Ihrer Hörposition einstellen, um den bestmöglichen Surround-Effekt zu erreichen.

• Es besteht auch die Möglichkeit, die Lautsprecherinformationen manuell einzustellen. Weitere Informationen finden Sie auf Seite 23.

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

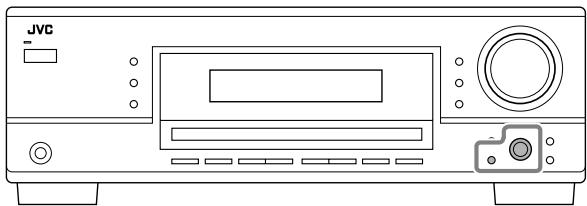

1 Drücken Sie die Taste QUICK SPEAKER SETUP.

SPK → und die ursprüngliche Lautsprecherkanalnummer (5.0CH) werden angezeigt.

2 Drehen Sie am MULTI JOG, um eine entsprechende Anzahl von angeschlossenen Lautsprechern (Lautsprecherkanalnummern) auszuwählen.

Das Drehen am Rad ändert die Kanalnummer wie folgt.

• Weitere Einzelheiten bezüglich der Lautsprechernummer finden Sie unter „Lautsprecher (Kanäle) – Anzahl und Höhe“.

5.0CH ⇄ 5.1CH ⇄ 2.0CH ⇄ 2.1CH ⇄ 3.0CH ⇄ 3.1CH ⇄ 4.0CH ⇄ 4.1CH ⇄ (Zurück zum Anfang)

3 Drücken Sie auf MULTI JOG (PUSH SET).

„ROOM SIZE →“ und die ursprüngliche Einstellung der Raumgröße werden angezeigt.

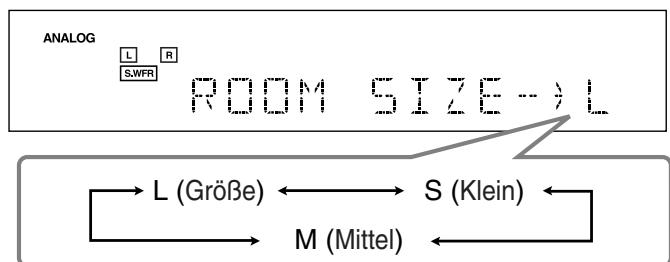

4 Drehen Sie am MULTI JOG, um die entsprechende Raumgröße, die Ihrem Hörraum entspricht, auszuwählen.

Das Drehen am Rad ändert die Raumgröße wie folgt.

• Sehen Sie „Raumgröße und Lautsprecherabstand“, um die entsprechende Raumgröße einzustellen.

5 Drücken Sie auf MULTI JOG (PUSH SET).

Es wird „COMPLETE“ und danach der Signalquellenname im Display angezeigt.

Hinweise:

• Dieses Verfahren kann nicht abgeschlossen werden, wenn der Einstellungsvorgang unterbrochen wird.
• Nachdem das Quick Speaker Setup durchgeführt wurde, werden die Lautsprecherausgangspegel automatisch auf die entsprechenden Werte gesetzt (gilt für alle Signalquellen). Wenn Sie die Lautsprecherausgangspegel für jede Signalquelle einzeln einstellen möchten, sehen Sie „Einstellen der Lautsprecherausgangspegel“ auf Seite 27.

Lautsprecher (Kanäle) – Anzahl und Größe

Die Lautsprechergröße ist entsprechend der von Ihnen ausgewählten und angeschlossenen Lautsprecher (Lautsprecherkanalnummer „CH“) definiert.

• Der Subwoofer (S.WFR) wird als 0,1-Kanal angegeben.

CH	Größe der angeschlossenen Lautsprecher
	L/R	C	LS/RS	S.WFR
2.0CH	LARGE	NONE	NONE	NO
2.1CH	SMALL	NONE	NONE	YES
3.0CH	LARGE	SMALL	NONE	NO
3.1CH	SMALL	SMALL	NONE	YES
4.0CH	LARGE	NONE	SMALL	NO
4.1CH	SMALL	NONE	SMALL	YES
5.0CH	LARGE	SMALL	SMALL	NO
5.1CH	SMALL	SMALL	SMALL	YES

Raumgröße und Lautsprecherabstand

Abhängig von der ausgewählten Raumgröße wird der Lautsprecherabstand für jeden aktivierten Lautsprecher wie folgt eingestellt:

Größe	Lautsprecher	Abstand
L (Groß)	L/R	3,0 m (10 Fuß)
	C	3,0 m (10 Fuß)
	LS/RS	3,0 m (10 Fuß)
M (Mittel)	L/R	2,7 m (9 Fuß)
	C	2,4 m (8 Fuß)
	LS/RS	2,1 m (7 Fuß)
S (Klein)	L/R	2,4 m (8 Fuß)
	C	2,1 m (7 Fuß)
	LS/RS	1,5 m (5 Fuß)

Hinweis:

In den obigen Tabellen steht „L“ für den linken Frontlautsprecher, „R“ für den rechten Frontlautsprecher, „C“ für den Mittenlautsprecher, „LS“ für den linken Surroundlautsprecher, „RS“ für den rechten Surroundlautsprecher und „S.WFR“ für Subwoofer.

Grundeinstellungen

Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen:

• Sie können nur die aktuell zur Verfügung stehenden Einstellungen auswählen. Weitere Einzelheiten finden Sie in der Beschreibung zu jeder Einstellung.

Parameter	Vorgehensweise	Siehe Seite
SUBWOOFER*1	Subwoofer registrierten.	23
FRNT SPEAKERS*1	Gröbe der Frontlautsprecher registrierten.	23
CNTR SPEAKER*1	Gröbe des Mittellautsprechers registrierten.	23
SURR SPEAKERS*1	Gröbe der Surround-Lautsprecher registrierten.	23
DISTANCE UNIT	Maßeinheit für Lautsprecherabstand auswahlen.	23
FRONT L DIST*1	Abstand zwischen dem linken Frontlautsprecher und Ihrer Hörposition registrierten.	23
FRONT R DIST*1	Abstand zwischen dem rechten Frontlautsprecher und Ihrer Hörposition registrierten.	23
CENTER DIST*1	Abstand zwischen Mittenlautsprecher und Ihrer Hörposition registrierten.	23
SURR L DIST*1	Abstand zwischen dem linken Surroundlautsprecher und Ihrer Hörposition registrierten.	23
SURR R DIST*1	Abstand zwischen dem rechten Surroundlautsprecher und Ihrer Hörposition registrierten.	23
SUBWOOFER OUT	Wählen Sie die Töne aus, die vom Subwoofer ausgegeben werden sollen.	23
CROSSOVER	Übergangsfrequency für Subwoofer auswahlen.	24
LFE ATTENUATE	Dämpft die Bassfrequenztöne (LFE).	24
MIDNIGHT MODE	Erzielt ein überzeugendes Klingerlebnis bei Nacht (bei geringer Lautstärke).	24
DUAL MONO	Dual Mono-Tonkanal auswahlen.	24
AUTO SURROUND	Auto Surround ein- oder ausschalten.	24
VIRTUAL SBACK	Virtual Surround Back ein- oder ausschalten.	25
DIGITAL IN	Komponente auswahlen, die an digitalen Eingang angeschlossen ist.	25
VIDEO IN DVD*2	These Einstellung ist nicht wirksam für europäische Modelle.
VIDEO IN VCR*2	These Einstellung ist nicht wirksam für europäische Modelle.

Hinweise:

¹ Diese Parameter können mit dem Quick Speaker Setup eingestellt werden. ² Dieser Menüpunkt wird nur bei Modell RX-6042S auf dem Display angezeigt.

Grundverfahren

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

Bsp. Wenn Sie Auto Surround auf „AUTO SURR ON“ stellen.

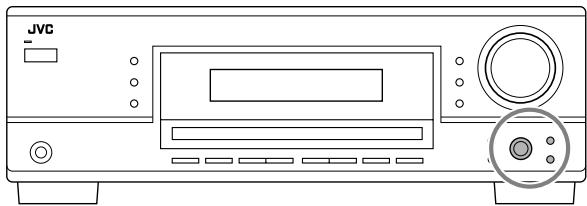

1 Drücken Sie die Taste SETTING.

Der zuletzt gewählte Wert wird im Display angezeigt.

2 Drehen Sie solange am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

• Wählen Sie für dieses Beispiel „AUTO SURROUND“. Verfügbare Parameter finden Sie in der Liste der „Grundeinstellungen“.

3 Drücken Sie auf MULTI JOG (PUSH SET).

Die aktuelle Einstellung des ausgewählten Parameters wird im Display angezeigt.

4 Drehen Sie solange am MULTI JOG, bis die von Ihnen gewünschte Einstellung im Display angezeigt wird.

5 Drücken Sie auf MULTI JOG (PUSH SET). 6 Wiederholen Sie Schritte 2 bis 5, um ggf. andere Parameter einzustellen. 7 Drücken Sie die Taste EXIT.

Die Signalquelle wird wieder im Display angezeigt.

Einstellen der Lautsprecher

Um den bestmöglichen Surround-Klang für die Surround- und DSP-Modi zu erzielen, müssen Sie die Informationen über die Lautsprecheranordnung eingeben, nachdem alle Anschlüsse vorgenommen worden sind.

• Wenn Sie Quick Speaker Setup auf Seite 21 verwendet haben, ist diese Einstellung nicht erforderlich.

- Subwoofer-Einstellung—SUBWOOFER

Wählen Sie, ob ein Subwoofer angeschlossen ist oder nicht.

SUBWOOFER YES: Wahlen Sie diese Einstellung aus, wenn ein Subwoofer angeschlossen ist.

SUBWOOFER NO: Wählen Sie diese Einstellung aus, wenn kein Subwoofer verwendet wird.

Hinweis:

Wenn „SUBWOOFER NO" für den Subwoofer ausgewählt wurde, kann auf der Frontplatte SUBWOOFER OUT ON/OFF nicht verwendet werden.

Lautsprechergröße—FRNT SPEAKERS, CNTR SPEAKER, SURR SPEAKERS

Wählen Sie die Größe für jeden angeschlossenen Lautsprecher aus.

LARGE:

Wahlen Sie diese Betriebsart, wenn der Laufsprecher relativ groß ist.

SMALL:

Wahlen Sie diese Betriebsart, wenn der Lautsprecher relativ Klein ist.

NONE:

Wahlen Sie diese Betriebsart, wenn Sie keinen Laufsprecher verwenden. (Kann bei den Frontloutsprechem nicht gewählt werden)

Hinweise:

• Denken Sie an die folgende Faustregel, wenn Sie diese Einstellungen vornehmen.
• Wenn der Durchmesser des Hauptchassis, das in Ihren Lautsprecher integriert ist, größer als 12 cm ist, wählen Sie „LARGE“, und wenn er kleiner als 12 cm ist, wählen Sie „SMALL“.
• Wenn Sie „SUBWOOFER NO“ für den Subwoofer gewählt haben, können Sie für die Frontlautsprecher nur „LARGE“ einstellen.
• Falls Sie „SMALL“ für die Frontlautsprecher gewählt haben, können Sie für die Mittenlautsprecher und Surround-Lautsprecher nicht „LARGE“ wählen.

Einstellen des Lautsprecherabstands

Der Abstand der Lautsprecher zu Ihnen ist ein weiterer wichtiger Aspekt, um den bestmöglichen Surround-Klang in den Modi Surround und DSP zu erzielen. Sie müssen den Abstand von Ihrer Sitzposition zu den Lautsprechern angeben. Das Gerät verwendet den eingestellten Lautsprecherabstand, um automatisch die Verzögerungszeit des Schalls durch jeden Lautsprecher zu berechnen, so dass der ausgestrahlte Schall aller Lautsprecher den Hörer zur gleichen Zeit erreicht.

• Wenn Sie Quick Speaker Setup auf Seite 21 verwendet haben, ist diese Einstellung nicht erforderlich.

Maßeinheit—DISTANCE UNIT

Wählen Sie die Maßeinheit aus, die verwendet werden soll.

UNIT METER:

Mit dieser Einheit legen Sie den Abstand in Metern fest.

UNIT FEET:

Mit dieser Einheit legen Sie den Abstand in Fuß fest.

- Lautsprecherabstand—FRONT L DIST, FRONT R DIST, CENTER DIST, SURR L DIST, SURR R DIST

Legen Sie den Abstand der Lautsprecher zu Ihrem Sitzplatz innerhalb eines Bereichs von 0,3 m (1 Fuß) bis 9,0 m (30 Fuß), in Schritten von 0,3 m (1 Fuß) fest.

• Der Abstand für jeden Lautsprecher wurde werkseitig auf „3.0m (10FT)" eingestellt.

Hinweise:

• Für den Lautsprecher, für den Sie „NONE“ ausgewählt haben, können Sie den Lautsprecherabstand nicht einstellen.
• Für RX-6042S: Diese Einstellung gilt nicht für den DVD MULTI Wiedergabemodus.

Bsp. Legen Sie für den oben beschriebenen Fall den Lautsprecherabstand folgendermaßen fest:

Frontlautsprecher: 3.0m (10FT)

Mittellautsprecher: 3.0m (10FT)

Surround-Lautsprecher: 2.7m (9FT)

Einstellen der Basswiedergabe

Sie können genaue Einstellungen für den Subwoofer und die Basswiedergabe vornehmen.

- Subwoofer-Ausgang—SUBWOOFER OUT

Sie können den Signaltyp auswählen, der über den Subwoofer ausgegeben wird. Das heißt, Sie können bestimmen, ob die Basselemente der Frontlautsprecherkanäle über den Subwoofer, ohne Berücksichtigung der Größeneinstellungen (entweder „SMALL" oder „LARGE") der Frontlautsprecher, ausgegeben werden oder nicht.

Wählen Sie einen der folgenden Einstellungen:

SWFR LFE:

Wahlen Sie diese Einstellung, damit nur die LFE-Signale ausgestrahlten werden (beim Abspielen von Dolby Digital- und DTS-Software) bzw. nur die Basselemente der „SMALL“ Frontlautsprecher (beim Abspielen von anderen als der genannten Signalquellen).

SWFR LFE+MAIN: Wahlen Sie diese Einstellung, damit immer die Basselemente der Frontlautsprecherkanäte (MAIN) ausgestrahlt werden. Beim Abspielen von Dolby Digital- und DTS-Software werden sowohl die Basselemente als auch die LFE-Signale ausgestrahlt.

Hinweis:

Wenn Sie für Subwoofer die Einstellung „SUBWOOFER NO“ ausgewählt haben, steht diese Funktion nicht zur Verfügung.

- Übergangsfrequenz-CROSSOVER

Sie können die Übergangsfrequenz für die kleinen verwendeten Lautsprecher wählen. Die Signale, die sich unter dem voreingestellten Grenzpegel befinden, werden an den Subwoofer gesendet und von diesem reproduziert (oder von den „LARGE“ Lautsprechern, wenn „SUBWOOFER“ auf „SUBWOOFER NO“ eingestellt ist).

Wählen Sie je nach der Höhe des angeschlossenen kleinen Lautsprechers eine der folgenden Übergangsfrequenzen aus.

CROSS 80HZ:

Wahlen Sie diese Übergangsfrequency, wenn der Durchmesser des Hauptchassis, das in den Laufsprecher integriert ist, etwa 12 cm beträgt.

CROSS 100HZ:

Wahlen Sie diese Übergangsfrequency, wenn der Durchmesser des Hauptchassis, das in den Laufsprecher integriert ist, etwa 10 cm beträgt.

CROSS 120HZ:

Wahlen Sie diese Übergangsfrequency, wenn der Durchmesser des Hauptchassis, das in den Laufsprecher integriert ist, etwa 8 cm beträgt.

CROSS 150HZ:

Wahlen Sie diese Übergangsfrequency, wenn der Durchmesser des Hauptchassis, das in den Laufsprecher integriert ist, etwa 6 cm beträgt.

CROSS 200HZ:

Wahlen Sie diese Übergangsfrequency, wenn der Durchmesser des Hauptchassis, das in den Laufsprecher integriert ist, etwa 5 cm beträgt.

Hinweise:

• Wenn Sie „LARGE“ für alle aktivierten Lautsprecher (siehe Seite 23) ausgewählt haben, wird diese Funktion auf „CROSS OFF“ eingestellt. Die Übergangsfrequenz gilt nicht für „HEADPHONE“, „3D PHONE“ (und „DVD MULTI“ für RX-6042S).

Niederfrequenzeffektdämpfung—LFE ATTENUATE

Wenn die Basswiedergabe verzerrt klingt, während eine Software abgespielt wird, die mit dem Verfahren Dolby Digital oder DTS codiert wurde, legen Sie den Dämpfungspegel für den Niederfrequenzeffekt fest.

Wählen Sie eine der beiden Optionen:

LFE ATT 0dB: Wählen Sie für den Normalfall diese Einstellung.

LFE ATT -10dB: Wählen Sie diese Einstellung, wenn der Bass verzerrt wiedergegeben wird.

- Mitternachtsmodus—MIDNIGHT MODE

Wenn Sie den Mitternachtsmodus verwenden, können Sie auch nachts ein bassintensives Klangbild genießen.

Wählen Sie eine der beiden Optionen:

MIDNIGHT 1:	Wahlen Sie diese Einstellung, wenn Sie den Dynamikbereich ein weniger reduzieren möchten.
MIDNIGHT 2:	Wahlen Sie diese Einstellung, wenn Sie den Komprimierungseffekt ganz anwenden möchten (ist spätnachs von Vorteil).

MIDNIGHT OFF: Wahlen Sie diese Einstellung, wenn Sie die Wiedergabe in ihrer vollen dynamischen Reichweite genieten möchten (keine Effekte).

Hinweis:

Für RX-6042S: Der Mitternachtsmodus gilt nicht für „DVD MULTI".

Auswählen von Haupt- und Subkanal

Bei der Wiedergabe von digitaler Software, die im Dual-Mono-Modus aufgenommen ist bzw. ausgestrahlt wird (siehe Seite 29), können Sie den gewünschten Wiedergabeklang (-kanal) von einem der beiden eigenständigen monauralen Kanälen auswählen.

- Dual Mono-DUAL MONO

Wählen Sie die Wiedergabe-Tonart (Kanal).

MONO MAIN:

Wahlen Sie diese Betriebsart, um den Haupt-Kanal wiederzugegeben (Ch 1).*Die Signalanzeige „L“ leuchtet auf, während dieser Kanal wiedergegeben wird.

MONO SUB:

Wahlen Sie diese Betriebsart, um den Subkanal wiederzugegeben (Ch 2).*Die Signalanzeige „R“ leuchtet auf, während dieser Kanal wiedergegeben wird.

MONO ALL:

Wahlen Sie diese Betriebsart, um den Haupt- und Subkanal wiederzugegeben (Ch 1/Ch 2).* Die Signalanzeige „L“ und „R“ leuchtet auf, während diese Kanäle wiedergegeben werden.

Hinweise:

• Das Dual-Mono-Format ist nicht mit dem zweisprachigen Sendeformat oder MTS (Multichannel Television Sound) von Fernsehprogrammen identisch. Diese Einstellung hat also keine Auswirkungen auf die Wiedergabe von zweisprachigen oder MTS-Sendungen.
• Dual-Mono-Signale sind von folgenden Lautsprechern—L (linker Frontlautsprecher), R (rechter Frontlautsprecher) und C (Mittenlautsprecher) zu hören—abhängig von der aktuellen Surround-Einstellung.

Dual Mono Einstellung	Ohne Surround		Bei aktiviertem Surround
			Einstellung für den Mittellautsprecher
			SMALL/LARGE			NONE
	L	R	L	C	R	L	R
MAIN	Ch 1	Ch 1	—	Ch 1	—	Ch 1	Ch 1
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2

Einstellungen für einfachen und effektiven Surround-Betrieb

- Auto-Surround-Funktion—AUTO SURROUND

Auto Surround funktioniert, wenn das Gerät das eingehende digitale Signal erkennt. Mit anderen Worten funktioniert es, wenn...

• Sie die digitale Signalquelle (Quelle, für die der digitale Eingang ausgewählt wurde) wählen und
• Sie den Eingangsmodus von analog auf digital stellen.

Wählen Sie „AUTO SURR ON“, um Auto Surround zu aktivieren.

AUTO SURR ON:

• Wenn eine Mehrkanal-Signalquelle erkannt wird, wird der angemessene Surround-Modus aktiviert.
• Wenn ein Dolby Digital 2-Kanal mit Surround-Signalen erkannt wird, wird „PLII MOVIE“ ausgewählt.
• Wenn ein Dolby Digital 2-Kanal ohne Surround-Signale erkannt wird, wird „SURROUND OFF“ ausgewählt.
• Wenn ein Linear PCM-Signal erkannt wird, ändert sich nichts.

AUTO SURR OFF: Wählen Sie diese Einstellung, um die Auto Surround-Funktion zu deaktivieren.

Hinweise:

• Diese Funktion findet in den folgenden Fällen keine Anwendung: - Es wird eine analoge Signalquelle wiedergegeben,
• Wenn einer der DSP-Modi ausgewählt wurde (siehe Seite 31) oder einer der festgelegten digitalen Dekodiermodi „DOLBY DIGITAL“ oder „DTS SURROUND“ (siehe Seite 14) und
• Beim Verwenden von Kopfhörern, „HEADPHONE“ oder „3D PHONE“ (siehe Seiten 13 und 29).
• Wenn Sie manuell einen anderen Surround- oder DSP-Modus auswählen (oder den Surround/DSP-Modus deaktivieren), wird Auto Surround, falls verwendet, kurzzeitig für die aktuelle gewählte Quelle unterbrochen.
• Der Receiver wird aus- und eingeschaltet. Die Signalquelle wird geändert,
• Der Analog-/Digitaleingang wird geändert, und
• Wenn Sie die Einstellung „AUTO SURR ON“ erneut auswählen.

- Virtual Surround Back—VIRTUAL SBACK

Sie können bei der Wiedergabe von Dolby Digital EX-Software oder DTS-ES-Software das Klangerlebnis über den hinteren Surround-Kanal auch ohne hinteren Surround-Lautsprecher genießen. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie die hinteren Surround-Lautsprecher angeschlossen hätten.

Wählen Sie „VRTL SB ON“, um Virtual Surround Back zu aktivieren.

VRTL SB ON: Bei der Wiedergabe von Dolby Digital EX-Software oder DTS-ES-Software leuchtet die Anzeige VIRTUAL SB (hinterer Surround) auf.

VRTL SB OFF: Wählen Sie diese Einstellung, um die Virtual Surround Back-Funktion zu deaktivieren.

Hinweise:

• Wenn Sie „NONE“ für „SURR SPEAKERS“ eingestellt haben, stehen diese Funktionen nicht zur Verfügung.
• Bei der Wiedergabe von DTS-ES Matrix-Software mit DTS 96/24 kann DTS 96/24 nicht mit der Funktion Virtual Surround Back verarbeitet werden. Für die erfolgreiche Verarbeitung muss Virtual Surround Back deaktiviert werden.
• Virtual Surround Back kann bei bestimmter Software u.U. nicht verwendet werden.

Einstellen der digitalen externen Eingangsgeräte

Wenn Sie die digitalen Eingänge verwenden, geben Sie an, welche Komponenten an welche Anschlüsse angeschlossen sind.

- Digitale Eingänge—DIGITAL IN

Wählen Sie die Komponenten aus, die an die digitalen Anschlüsse angeschlossen sind.

• Durch das Drehen am MULTI JOG werden die digitalen Eingänge so eingestellt, dass diese mit den folgenden digitalen Komponenten verwendet werden können:

Für RX-6042S:

1DVD	2CD	3TV	←	1DVD	2CD	3CDR	←
1DVD	2CD	3VCR	←	1DVD	2TV	3CDR	←
1DVD	2TV	3VCR	←	1DVD	2CDR	3VCR	←
1CD	2DVD	3TV	←	1CD	2DVD	3CDR	←
1CD	2DVD	3VCR	←	1CD	2TV	3CDR	←
1CD	2TV	3VCR	←	1CD	2CDR	3VCR	←
1TV	2DVD	3CD	←	1TV	2DVD	3CDR	←
1TV	2DVD	3VCR	←	1TV	2CD	3CDR	←
1TV	2CD	3VCR	←	1TV	2CDR	3VCR	←
1CDR	2DVD	3CD	←	1CDR	2DVD	3TV	←
1CDR	2DVD	3VCR	←	1CDR	2CD	3TV	←
1CDR	2CD	3VCR	←	1CDR	2TV	3VCR	←
1VCR	2DVD	3CD	←	1VCR	2DVD	3TV	←
1VCR	2DVD	3CDR	←	1VCR	2CD	3TV	←
1VCR	2CD	3CDR	←	1VCR	2TV	3CDR	←
(zurück zum Anfang)

Für RX-5040B/RX-5042S:

1DVD	2CD	← 1DVD	2TV	← 1DVD	2CDR	←
1CD	2DVD	← 1CD	2TV	← 1CD	2CDR	←
1TV	2DVD	← 1TV	2CD	← 1TV	2CDR	←
1CDR	2DVD	← 1CDR	2CD	← 1CDR	2TV	←
(zurück zum Anfang)

Grundeinstellungen

Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen:

• Sie können nur die Parameter einstellen, die dem aktuellen Klangmodus zugeordnet sind.

Parameter	Vorgehensweise	Siehe Seite
DEQ 63HZ	Einstellen des Frequenzgangausgleichs auf 63 Hz.	27
DEQ250HZ	Einstellen des Frequenzgangausgleichs auf 250 Hz.	27
DEQ 1KHZ	Einstellen des Frequenzgangausgleichs auf 1 kHz.	27
DEQ 4KHZ	Einstellen des Frequenzgangausgleichs auf 4 kHz.	27
DEQ16KHZ	Einstellen des Frequenzgangausgleichs auf 16 kHz.	27
SUBWFR LEVEL	Einstellen des Subwoofer- Ausgangspegels.	27
FRONT L LEVEL	Einstellen des Ausgangspegel des linken Frontlautsprechers ein.	27
FRONT R LEVEL	Einstellen des Ausgangspegel des rechten Frontlautsprechers ein.	27
CENTER LEVEL	Einstellen des Ausgangspegels des Mittellautsprechers.	27
SURR L LEVEL	Einstellen des Ausgangspegels des linken Surround-Loutsprechers.	27
SURR R LEVEL	Einstellen des Ausgangspegels des rechten Surround-Loutsprechers.	27
EFFECT*1	Stellen Sie den Effektpegel ein.	27
CENTER TONE*2	Einstellen des Mittenklangs auf weich oder hart.	27
PANorama CTRL*3	Hinzufügen eines Umgebungsk -langeeffekt mit Seitenreflexion.	27

Hinweise:

1 Einstellbar, wenn einer der DAP-Modi oder Mono Film (siehe Seiten 31 und 32) verwendet wird. 2 Diese Einstellung kann nur für RX-6042S vorgenommen werden. *3 Einstellbar, wenn Pro Logic II-Musik wiedergegeben wird.

Grundverfahren

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

Bsp. Einstellen des Subwoofer-Pegels auf -3".

1 Drücken Sie die Taste ADJUST.

Der zuletzt gewählte Wert wird im Display angezeigt.

2 Drehen Sie solange am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

• Wählen Sie für dieses Beispiel „SUBWFR LEVEL“. Verfügbare Parameter finden Sie auf der Seite „Grundeinstellungen“.

3 Drücken Sie auf MULTI JOG (PUSH SET).

Die aktuelle Einstellung (oder Pegel) des ausgewählten Parameters wird im Display angezeigt.

4 Drehen Sie am MULTI JOG, um eine von Ihnen gewünschte Einstellung auszuwählen bzw. vorzunehmen.

5 Drücken Sie auf MULTI JOG (PUSH SET).

6 Wiederholen Sie Schritte 2 bis 5, um ggf. andere Parameter einzustellen.

7 Drücken Sie die Taste EXIT.

Die Signalquelle wird wieder im Display angezeigt.

Einstellen des Frequenzgangausgleichs

Sie können den Frequenzgangausgleich nach Ihrem persönlichen Geschmack einstellen.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.

Einstellen des Frequenzgangausgleichs – DEQ 63 Hz, DEQ 250 Hz, DEQ 1 kHz, DEQ 4 kHz, DEQ 16 kHz

Es können fünf Frequenzbänder (63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) in einem Bereich von -8 dB bis +8 dB in 2-dB-Schritten eingestellt werden.

• Wenn eine Einstellung vorgenommen wird, leuchtet die DIGITAL EQ-Anzeige im Display auf.

Zur Abflachung des Frequenzbereichs alle Frequenzbänder auf „0 (0 dB)“ wie in Schritt 4 unter „Grundverfahren“ (auf Seite 26) beschrieben einstellen. Die DIGITAL EQ-Anzeige im Display erlischt.

Hinweis:

Eine Veränderung des Frequenzgangbereichs wirkt sich nur auf die Frontlautsprecher aus.

Einstellen der Lautsprecherausgangspegel

Sie können die Lautsprecherausgangspegel einstellen.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert. Einstellbare Lautsprecher: SUBWFR LEVEL, FRONT L LEVEL, FRONT R LEVEL, CENTER LEVEL, SURR L LEVEL, SURR R LEVEL

Sie können die Ausgangspegel der angeschlossenen Lautsprecher in einem Bereich von -10 dB bis +10 dB einstellen.

Hinweise:

• Wenn Sie einen Lautsprecher deaktiviert haben (siehe Seite 23), kann der Ausgangspegel für diesen Lautsprecher nicht eingestellt werden.
• Für RX-6042S: Die Ausgangspegel aller Lautsprecher (außer dem Subwoofer) können immer für „DVD MULTI“ eingestellt werden.

Einstellen der Sound-Parameter für Surround- und DSP-Modi

Sie können die Surround- und DSP-Sound-Parameter nach Ihrem Belieben einstellen. (Für Surround- und DSP-Modi siehe Seiten 28 und 31). - Wenn der Mittenlautsprecher auf „NONE“ eingestellt ist, kann der Mittenlautsprecherklang (CENTER TONE) nicht eingestellt werden. Einstellbare Parameter:

Sie können die folgenden Parameter einstellen:

Für DAP-Modi und Mono Film

• Sobald eine Einstellung vorgenommen wird, wird sie für jeden Modus gespeichert.

EFFECT:

Stellen Sie den Effektpegel ein. Der Effekt verfürt sich mit zunehmendem Wert. (Einstellbarer Bereich: 1 bis 5. Normalerweise sollen ein Wert von „,3“ eingestellt sein).

Nur für Pro Logic II Music

PANORAMA CTRL: Wählen Sie „PANORAMA ON“ für einen Sound-Effekt aus, der Sie vollständig umgibt und sich an den Seitenwänden spiegelt.

Um diesen abzuschalten, wählen Sie „PANORAMA OFF“.

Nur für RX-6042S:

Für Surround- und DSP-Modi (wenn der Mittenlautsprecher angeschlossen ist)

CENTER TONE: Stellt den Klang des Mittenlautsprechers ein. Ein höherer Wert bedeutet, dass der Dialog klarer wird und sich der Klang der menschlichen Stimme von weich in hart ändert. (Einstellbarer Bereich: 1 bis 5. Normalerweise sollte ein Wert von „3“ eingestellt sein).

Hinweis:

Diese Einstellung wird für alle Surround-Modi verwendet und wird für die DSP-Modi getrennt gespeichert.

Die Fernbedienung kann ebenfalls zum Einstellen des Lautsprecher-Ausgangspegels mit Hilfe des Testtons verwendet werden. - Sie können den Effektpegel für DSP-Modi und Mono Film einstellen.

Einstellen des Lautsprecher-Ausgangspegels:

Einstellen des Lautsprecher-Ausgangspegels:

1. Drücken Sie die Taste SOUND. Die 10 Zifferntasten werden für die Klangeinstellung aktiviert.

2. Drücken Sie die Taste TEST, um zu prüfen, ob eine Lautsprecherausgabe über alle Lautsprecher und mit gleichem Pegel erfolgt.

Der Testton (TEST TONE) wird über die Lautsprecher in der folgenden Reihenfolge ausgegeben. - Es erklingt kein Testton aus den Lautsprechern, für die „NONE“ eingestellt wurde (oder „SUBWOOFER NO“ für den Subwoofer).

L (Links Front) → C (Mitten) → R (Rechts Front) → RS (Rechts Surround) → LS (Links Surround) → SW (Subwoofer) → (Zurück zum Anfang)

3. Einstellung des Lautsprecher-Ausgangspegels (von -10 dB bis +10 dB).

• Für den linken Frontlautsprecher: Drücken Sie die Taste FRONT L und dann LEVEL +/-.
• Für den Mittenlautsprecher: Drücken Sie die Taste CENTER und dann LEVEL +/-.
• Für den rechten Frontlautsprecher: Drücken Sie die Taste FRONT R und dann LEVEL +/-.
• Für den rechten Surroundlautsprecher: Drücken Sie die Taste SURR R und dann LEVEL +/-.
• Für den linken Surroundlautsprecher: Drücken Sie die Taste SURR L und dann LEVEL +/-.
• Für den Subwoofer: Drücken Sie die Taste SUBWFR und dann LEVEL +/-.

Hinweis:

Durch einmaliges Drücken der Taste LEVEL +/- entscheidet die momentane Einstellung des gewählten Lautsprechers im Display und aus dem gewählten Lautsprecher ertönt ein Testton. Wenn 4 Sekunden lang keine Einstellung erfolgt, wird der Einstellmodus für den ausgewählten Lautsprecher beendet.

4 Drücken Sie noch einmal auf TEST, um den Testton zu beenden.

Stellen Sie den Effektpegel ein:

1 Drücken Sie die Taste SOUND. Die 10 Zifferntasten werden für die Klangeinstellung aktiviert. 2 Drücken Sie wiederholt die Taste EFFECT, um den Effektpegel auszuwählen (EFFECT 1 bis EFFECT 5). Die Signalquelle wird ca. 4 Sekunden nach der Einstellung wieder angezeigt.

Dieses Gerät kann eine Vielzahl von Surround-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und Anpassungen (siehe Seiten 21 bis 27) werden automatisch angewandt.

Erzeugen von Theateratmosphäre

In einem Kinosaal sind zahlreiche Lautsprecher an den Wänden angebracht, um einen beeindruckenden Multi-Surround-Klang zu erzeugen, der den Hörer von allen Seiten erreicht.

Mit der umfangreichen Anzahl an Lautsprechern kann ein räumliches Klangbild und eine Klangbewegung erzielt werden.

Die Surround-Modi, die in diesen Receiver integriert wurden, können fast den gleichen Surround-Klang erzeugen, den Sie in einem Kinosaal hören—nur mit einer begrenzten Anzahl an Lautsprechern.

Subwoofer

Linker Frontlautsprecher (L)

Mittellautsprecher (C)

Rechter Frontlautsprecher (R)

Linker Surround-Lautsprecher (LS)

Rechter Surround-Lautsprecher (RS)

Einführung zu den Surround-Modi

Dolby Digital*1

Dolby Digital ist eine digitale Signalkompressionsmethode, die von den Dolby Laboratories entwickelt wurde. Sie ermöglicht die mehrkanalige Kodierung und Dekodierung (1 Kanal bis hin zu 5,1 Kanälen).

• Wenn ein Dolby Digital-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige DIGITAL auf dem Display auf.

Dolby Digital 5.1CH

Die Kodiermethode Dolby Digital 5,1CH (DOLBY DIGITAL) (das so genannte digitale diskrete 5,1-Kanal-Audioformat) nimmt die Signale des linken vorderen Kanals, des rechten vorderen Kanals, des Mittelkanals, des linken Surround-Kanals, des rechten Surround-Kanals und des LFE-Kanals (insgesamt 6 Kanäle, der LFE-Kanal wird jedoch als 0,1-Kanal gezählt, davon 5,1-Kanal) auf und komprimiert diese digital.

Außerdem erhöht Dolby Digital eine Surround-Wiedergabe in Stereo und stellt die Übergangsfrequenz der Surround-Höhen auf 20 kHz anstatt auf 7 kHz wie bei Dolby Pro Logic ein. Dadurch ist die Klangbewegung und das Gefühl, „mittendrin“ zu sein, viel stärker als bei Dolby Pro Logic.

Ein weiteres in den Dolby Laboratorien entwickeltes digitales Surround-Kodierformat ist Dolby Digital EX, durch das die dritten Surround-Kanäle hinzugefügt werden, wodurch ein Surround-Effekt von hinten („hinterer Surround“) entsteht. Im Vergleich zu dem herkömmlichen Dolby Digital 5,1-Kanalformat kann dieser zusätzliche hintere Surround-Kanal detailliertere Bewegungsabläufe hinter Ihnen bei der Wiedergabe von Videofilmen reproduzieren. Außerdem wird das Lokalisieren von Surround-Klang dadurch stabiler.

• Die Funktion Virtual Surround Back (siehe Seite 25) kann bei der Wiedergabe von Dolby Digital EX-Software verwendet werden. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie die hinteren Surround-Lautsprecher angeschlossen hätten.

Dolby Pro Logic II

Dolby Pro Logic II verfügbar über ein neu entwickeltes, mehrkanaliges Wiedergabeformat, mit dem 2-Kanal-Software in 5-Kanal-Software (plus Subwoofer) umgewandelt wird. Die matrix-basierte Konvertierungsmethode, die für Dolby Pro Logic II verwendet wurde, limitiert die Abschaltfrequenz der Surroundhöhen nicht und ermöglicht einen Stereo-Surround-Klang.

• Dieser Receiver bietet Ihnen zwei Dolby Pro Logic II-Betriebsarten zur Auswahl—Pro Logic II Movie (PLII MOVIE) und Pro Logic II Music (PLII MUSIC).

Wenn Dolby Pro Logic II aktiviert ist, leuchtet die Anzeige PRO LOGIC II auf dem Display auf.

PLII MOVIE: Eignet sich für die Wiedergabe von Software, die mit Dolby Surround kodiert wurde. Sie können ein Klangfeld genießen, das dem mit 5,1-Kanal-Klängen erstellten sehr nahe kommt.

PLII MUSIC: Eignet sich zur Wiedergabe einer 2-kanaligen Stereo-Software. Sie können weite und tiefe Klänge genießen.

DTS*2

DTS ist eine weitere digitale Signalkompressionsmethode. Sie wurde von Digital Theater Systems Inc. entwickelt und ermöglicht die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 6,1ch).

• Wenn ein DTS-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige dts auf dem Display auf.

DTS Digital Surround (DTS SURROUND) ist ein anderes digitales diskretes 5,1-Kanal-Audioformat, das auf CDs, LDs und DVD-Software vorkommt.

Im Vergleich zu Dolby Digital ist die Audio-Kompressionsrate des DTS Digital Surround-Formats geringer, wodurch das Klangfeld erweitert wird und die Wiedergabe mehr Tiefe erhält. DTS Digital Surround gibt davon einen tatsächlichen, vollen und klaren Klang.

Ein weiteres von Digital Theater Systems, Inc. entwickeltes digitales Multikanal-Surround-Kodierformat ist DTS Extended Surround (DTS-ES).

Es verbessert den 360° -Surround-Eindruck und die Räumlichkeit durch das Hinzufügen eines dritten Surround-Kanals—Hinteren Surround-Kanal.

DTS-ES enthält zwei Signalformate mit verschiedenen Surround-Signal-Aufnahmemethoden—DTS-ES Discrete 6,1ch und DTS-ES Matrix 6,1ch.

• Die Funktion Virtual Surround Back (siehe Seite 25) kann bei der Wiedergabe von DTS-ES-Software verwendet werden. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie die hinteren Surround-Lautsprecher angeschlossen hätten.

DTS 96/24

In den letzten Jahren war ein gesteigertes Interesse an höheren Samplingraten sowohl im Aufnahmebereich als auch für die Wiedergabe zu Hause zu verzeichnen. Höhere Samplingraten erlauben einen breiteren Frequenzbereich und größere Bit-Tiefen bieten einen erweiterten Dynamikbereich.

DTS 96/24 ist ein mehrkanaliges digitales Signalformat (fs 96 kHz/24 bits), das von Digital Theater Systems Inc. eingeführt wurde, um eine „der CD überlegene Klangqualität“ für den Hausgebrauch zu liefern.

• Wenn DTS 96/24-Signale eingehen, leuchtet die Anzeige

dts 96/24 auf. Sie können seinen 5,1-kanaligen Klang in voller Qualität hören.

Was ist Linear PCM?

Unkomprimierte digitale Audiodaten für DVDs, CDs und Video-CDs.

DVD unterstützt 2 Kanäle bei Abtastfrequenzen von 48/96kHz und einer Quantisierung von 16/20/24 Bit. Auf der anderen Seite sind CDs und Video-CDs auf 2 Kanäle mit 44,1kHz bei 16 Bit beschränkt.

• Wenn ein Linear PCM-Signal erkannt wurde, leuchtet die LINEAR PCM-Anzeige auf.

Was ist Dual Mono?

Dual Mono ist leichter zu verstehen, wenn Sie an die zweisprachige Ausstrahlung oder MTS (Multichannel Television Sound) einer Fernsehsendung denken (das Dual Mono-Format ist jedoch mit diesen analogen Formaten nicht identisch). Dieses Format wurde jetzt in Dolby Digital, DTS usw. übernommen. Mit diesem Format können zwei unabhängige Kanäle (Haupt- und Subkanal genannt) getrennt aufgezeichnet werden.

• Wenn ein Dual Mono-Signal erkannt wird, leuchtet die DUAL MONO-Anzeige auf. Sie können entweder den einen oder den anderen Kanal auswählen (siehe Seite 24).

Bei der Verwendung des Surround-Modus kommt der Klang aus den aktivierten Lautsprechern, die von diesem Surround-Modus bestätigt werden.

• Wenn entweder die Surround-Lautsprecher oder der Mittenlautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt ist, werden die entsprechenden Kanalsignale den Frontlautsprechern zugeordnet und durch sie ausgestrahlt.
• Wenn die Surround-Lautsprecher und der Mittenlautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt sind, wird JVCs eigenes 3D PHONIC-Format (das entwickelt wurde, um einen Surround-Effekt nur über die Frontlautsprecher zu erzeugen) verwendet. Die 3D-PHONIC-Anzeige leuchtet im Display auf.

3D Kopfhörer-Modus—3D H PHONE

Wenn Sie Surround aktivieren, während die Frontlautsprecher deaktiviert sind, wird der 3D-Kopfhörer-Modus unabhängig vom Typ der wiedergegebenen Software aktiviert. „3D H PHONE“ wird auf dem Display angezeigt und die DSP- und H.PHONE-Anzeigeleuchten leuchten auf.

1 In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. ² , DTS und DTS96/24 sind Warenzeichen von Digital Theater Systems, Inc.

Aktivieren der Surround-Modi

In Abhängigkeit vom eingehenden Signal sind entsprechende Surround-Modi verfügbar.

Wenn einer der Surround-Modi für eine Signalquelle aktiviert wird, werden die gespeicherten Einstellungen und Veränderungen automatisch abgerufen (siehe Seiten 21 bis 27).

Automatisches Aktivieren der Surround-Modi

Sobald Sie die Signalquelle auswählen (und diese Signalquelle an einen digitalen Eingang angeschlossen ist), erfolgt die Wiedergabe im Surround-Modus.

• Auto-Surround funktioniert auch, wenn der Eingangsmodus von analog auf digital umgestellt wird.

Um die Funktion Auto Surround zu aktivieren, siehe Seite 24.

Manuelles Aktivieren der Surround-Modi

1 Starten Sie die Wiedergabe einer beliebigen Signalquelle (mit Ausnahme von „DVD MULTI“ für RX-6042S).

• Achten Sie darauf, dass Sie den analogen oder digitalen Eingangsmodus richtig ausgewählt haben.

2 Drücken Sie die Taste SURROUND, um den Surround-Modus zu aktivieren.

• Für Dolby Digital-Multikanal-Software (mit Ausnahme von Zweikanal- und Dual-Mono-Software) werden eingehende Signale automatisch erkannt und „DOLBY DIGITAL“ wird aktiviert.

• Für DTS-Multikanal-Software (mit Ausnahme von Zweikanal- und Dual-Mono-Software) werden eingehende Signale automatisch erkannt und „DTS SURROUND“ wird aktiviert.

Hinweis:

Wenn das Dolby Digital- oder DTS-Mehrkanalsignal nicht mehr empfangen wird, wird „PLII MOVIE“ aktiviert.

• Für analoge Signalquellen und digitale 2-kanalige Software können Sie eine der folgenden Surround-Modi auswählen. Mit jedem Druck auf die Taste SURROUND ändern sich die Surround-Modi wie folgt:

• Für Dual-Mono-Software können Sie den Kanal wählen, den Sie hören möchten. (Siehe Seite 24.)

Siehe Seite 27, um den Lautsprecher-Ausgangsmodus einzustellen.

Die Surround-Modi aufheben

Drücken Sie die Taste SURROUND/DSP OFF.

Bei der Wiedergabe von Dolby Digital EX- oder DTS-ES-Software

Sie können über Virtual Surround Playback die Wiedergabe des Virtual 6.1-Kanals genießen.

Um die Funktion Virtual Surround Back zu aktivieren, siehe Seite 25.

Dieses Gerät kann eine Vielzahl von DSP-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und Anpassungen (siehe Seiten 21 bis 27) werden automatisch angewandt.

Erzeugtes Klangfeld

Der Sound, den man in einer Konzerthalle hört, besteht aus direktem Sound und indirektem Sound – frühe Reflexionen und Reflexionen von hinten. Direkter Sound erreicht den Zuhörer ohne Reflexion. Indirekter Sound wird dagegen durch die Entfernung zur Decke oder den Wänden verzögert. Diese direkten und indirekten Töne sind das wichtige Element des akustischen Surround-Effekts. Die DSP-Betriebsarten können diese wichtigen Elemente erstellen und Ihnen das Gefühl vermitteln, „mittendrin“ zu sein.

Einführung zu den DSP-Modi

Es gibt folgende DSP-Modi

• DAP (Digital Acoustic Processor)-Modi: HALL 1, HALL 2, LIVE CLUB, DANCE CLUB, PAVILION, THEATER 1, THEATER 2
• ALL CH STEREO
• MONO FILM – Wird für alle Arten von Zweikanalsignalen verwendet (einschließlich Dual-Mono-Signal)

3D-Kopfhörer-Modus – 3D H PHONE

Wenn Sie DSP aktivieren, während die Frontlautsprecher deaktiviert sind, wird der 3D-Kopfhörer-Modus unabhängig vom Typ der wiedergegebenen Software aktiviert. „3D H PHONE“ wird auf dem Display angezeigt und die DSP- und H.PHONE-Anzeigeleuchten leuchten auf.

Wenn Sie einen der DSP-Modi aktivieren möchten, drücken Sie die Taste DSP, wobei sich die DSP-Modi jeweils wie folgt ändern: Die Anzeige DSP schaltet sich im Display ebenfalls ein.

DAP [Digital Acoustic Processor]-Modi

Sie können unter den folgenden DAP-Modi wählen, um bei der Musikwiedergabe ein räumlicheres Klangbild zu erzielen.

HALL 1:	Bei dieser Einstellung wird das Klangfeld einergroßen rechtekigen Konzerthalle reproduziert,wie sie vor allem für klassische Konzerteverwendet wird. (Entspricht einer Halle mit ca.2000 Sitzplätzen).
HALL 2:	Bei dieser Einstellung wird das Klangfeld einergroßen Konzerthalle, in der Art eines Hörsaalsreproduziert, wie sie vor allem für klassischeKonzerte verwendet wird. (Entspricht einer Hallemit ca. 2000 Sitzplätzen).
LIVE CLUB:	Bei dieser Einstellung wird das Gefühl vermittelt,sich in einem Musikclub mit niedriger Decke zubefinden.
DANCE CLUB:	Bei dieser Einstellung wird das räumliche Gefühleines Tanzclubs vermittelt.
PAVILION:	These Einstellung vermittelt den räumlichenEindruck eine Pavillon mit hoher Decke.
THEATER 1*:	Bei dieser Einstellung wird der räumlicheEindruck eines großen Kinosaals mit etwa 600Sitzplätzen vermittelt.
THEATER 2*:	Bei dieser Einstellung wird der räumlicheEindruck eines kleinen Kinosaals mit etwa 300Sitzplätzen vermittelt.

• Der integrierte Dolby Pro Logic II Decoder wird aktiviert, wenn analoge oder digitale Zweikanalsignalquellen wiedergegeben werden. Die Anzeige PRO LOGIC II leuchtet auf.

Wenn Sie den DAP-Modus verwenden, kommt aus allen angeschlossenen und aktivierten Lautsprechern Ton.

• Wenn die Surround-Lautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt sind, wird JVCs eigenes 3D-PHONIC-Format (das entwickelt wurde, um einen Surround-Effekt nur über die Frontlautsprecher zu erzeugen) verwendet. Die 3D-PHONIC-Anzeige leuchtet im Display auf.

All Channel Stereo

Mithilfe dieses Modus kann ein breiteres stereophones Klangfeld erzeugt werden, indem alle angeschlossenen (und aktivierten) Lautsprecher genutzt werden.

• Wenn die Surround-Lautsprecher auf „NONE“ gestellt sind, können Sie „ALL CH STEREO“ nicht auswählen.

Durch normales Stereo-Format reproduziertes Schallfeld

Durch All Channel Stereo reproduziertes Soundfeld

Mono Film

Damit ein größeres akustisches Klangfeld in Ihrem Hörraum bei der Wiedergabe von Video-Software mit monophonem Klang (analoge und digitale Zweikanalsignale) erzeugt wird, steht dieser Modus zur Verfügung.

Der Surround-Effekt wird hinzugefügt und die Schallortung der Schauspieler wird verbessert. Dieser Modus kann nicht für digitale Mehrkanalsignale verwendet werden.

Bei der Verwendung von „MONO FILM“ kommt der Klang aus allen angeschlossenen (und aktivierten) Lautsprechern.

• Wenn die Surround-Lautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt sind, wird JVCs eigenes 3D-PHONIC-Format (das entwickelt wurde, um einen Surround-Effekt nur über die Frontlautsprecher zu erzeugen) verwendet. Die 3D-PHONIC-Anzeige leuchtet im Display auf.
• Wenn eingehende Signale von digitalen Zweikanalsignalen auf einen anderen digitalen Signaltyp wechseln, wird „MONO FILM“ deaktiviert und ein entsprechender Surround-Modus aktiviert.

Aktivieren der DSP-Modi

Wenn für eine Signalquelle die DSP-Modi aktiviert werden, so werden die in den oben genannten Menüs gespeicherten Einstellungen und Anpassungen automatisch abgerufen (siehe Seiten 21 bis 27).

1 Starten Sie die Wiedergabe einer beliebigen Signalquelle (mit Ausnahme von „DVD MULTI“ für RX-6042S). 2 Drücken Sie wiederholt die Taste DSP, bis die gewünschte DSP-Betriebsart im Display angezeigt wird.

• Mit jedem Druck auf die Taste ändern sich die DSP-Modi wie folgt:

Hinweis:

Wenn die Surround-Lautsprecher auf „NONE“ gestellt sind, wird das 3D-PHONIC-Format auf die DSP-Modi (die 3D-PHONIC-Anzeige leuchtet auf) angewendet.

Um den Effektpegel einzustellen (mit Ausnahme von All Channel Stereo) siehe Seite 27.

Aufheben der DSP-Modi

Drucken Sie die Taste SURROUND/DSP OFF.

Mit dem Fernbedienungssystem COMPU LINK können Sie JVC-Audiokomponenten über den Fernbedienungssensor des Receivers steuern.

Um dieses Fernbedienungssystem verwenden zu können, müssen Sie die JVC-Audiokomponenten über die COMPU LINK (SYNCHRO)-Buchsen mithilfe von Mono-Ministeckern (nicht im Lieferumfang enthalten, siehe unten) zusätzlich zu den Verbindungen über Cinchkabel (siehe Seite 7) verbinden. - Stellen Sie sicher, dass das Netzkabel dieser Komponenten abgezogen wurde, ehe Sie die Anschlüsse vornehmen. Stecken Sie das Netzkabel erst wieder in die Netzsteckdose, nachdem Sie alle Anschlüsse vorgenommen haben.

Hinweise:

• Es gibt vier Versionen des Fernbedienungssystems COMPU LINK. Dieser Receiver ist mit der vierten Version ausgestattet—COMPU LINK-4. Diese Version hat im Vergleich zu der früheren Version—COMPU LINK-3 zusätzliche Systemfunktionen für den CD-Recorder.
• Wenn Ihre Audiokomponente zwei Buchsen mit der Bezeichnung COMPU LINK besitzt, können Sie nur eine Buchse benutzen. Wenn die Komponente nur über eine Buchse COMPU LINK verfügt, schließen Sie sie so an, dass sie das letzte Glied in der Komponentenkette bildet.
• Stellen Sie den Signalquellennamen ggf. korrekt ein, um ein Cassettendeck oder einen CD-Recorder mit dem COMPU LINK Fernbedienungssystem zu bedienen. (Siehe Seite 14).
• In den Bedienungsanleitungen der Audiokomponenten, die zum Lieferumfang gehören, finden Sie entsprechende Informationen.

Mit diesem Fernbedienungssystem können Sie die vier Funktionen ausführen, die nachstehend aufgelistet werden.

Fernbedienung über den Fernbedienungssensor des Receivers

Sie können die angeschlossenen Audiokomponenten mit dieser Fernbedienung über den Fernbedienungssensor des Receivers steuern. Zielen Sie mit der Fernbedienung direkt auf den Fernbedienungssensor des Receivers. Weitere Informationen finden Sie auf den Seiten 34 und 35.

Automatische Umschaltung der Tonquelle

Wenn Sie die Wiedergabetaste ( riangleright) einer angeschlossenen Komponente oder die Wiedergabetaste auf der jeweiligen Fernbedienung drücken, wird der Receiver automatisch eingeschaltet und auf Wiedergabe der jeweiligen Komponente geschaltet. Wenn Sie andererseits am Receiver oder mit der Fernbedienung eine neue Wiedergabequelle wählen, beginnt die gewählte Komponente unmittelbar mit der Wiedergabe. In beiden Fällen wird die Wiedergabe der zuvor gewählten Quelle einige Sekunden lang ohne Ton fortgesetzt.

Automatisch Netz An/Aus (Bereitschaftsbetrieb)—nur möglich in Verbindung mit COMPU LINK-3 und COMPU LINK-4

Die angeschlossenen Geräte werden zusammen mit dem Empfänger an- bzw. ausgeschaltet (Bereitschaftsbetrieb).

Wenn Sie den Receiver einschalten, schaltet sich eines der angeschlossenen Geräte automatisch ein, je nachdem, welches Gerät vorher ausgewählt wurde.

Wenn Sie den Receiver ausschalten, wird das angeschlossene Gerät ebenfalls ausgeschaltet (Bereitschaftsbetrieb).

Synchronaufnahmen

Unter Synchronaufnahme versteht man, dass das Cassettendeck mit der Aufnahme beginnt, sobald eine CD wiedergegeben wird.

Führen Sie die folgenden Schritte aus, um Synchronaufnahmen durchzuführen:

1. Legen Sie eine Cassette in das Cassettendeck oder eine CD in den CD-Spieler ein. 2. Drücken Sie die Aufnahmetaste (●) und die Pausentaste (II) am Cassettendeck gleichzeitig. Auf diese Weise wird das Cassettendeck auf Aufnahmepause geschaltet.

Wenn Sie die Aufnahmetaste (●) und die Pausentaste (II) nicht gleichzeitig drücken, arbeitet die Synchronaufnahmefunktion nicht.

3. Drücken Sie die Wiedergabetaste (▶) am CD-Spieler.

Die Signalquelle wird am Receiver geändert, sobald die Wiedergabe beginnt, und das Cassettendeck beginnt mit der Aufnahme. Wenn die Wiedergabe beendet ist, schaltet sich das Cassettendeck zunächst auf Pausenbetrieb und vier Sekunden später aus.

Hinweise:

• Während der Synchronaufnahme kann die gewählte Aufnahmequelle nicht geändert werden.
• Wenn die Stromversorgung einer Komponente während der Synchronaufnahme ausgeschaltet wird, funktioniert das Fernbedienungssystem COMPU LINK möglicherweise nicht richtig. In diesem Fall müssen Sie die Aufnahme von vorn beginnen.

Sie können JVC-Audio- und -Videokomponenten mit der Fernbedienung dieses Receivers bedienen, da die Steuersignale für JVC-Komponenten in der Fernbedienung gespeichert sind.

Bedienen der Audiokomponenten

WICHTIG:

So bedienen Sie JVC-Audiokomponenten über diese Fernbedienung:

• Sie müssen die JVC-Audiokomponenten über die Buchsen COMPU LINK (SYNCHRO) (siehe Seite 33) miteinander verbinden. Und darüber hinaus müssen diese JVC-Audiokomponenten mit den Cinchsteckern an den Receiver angeschlossen werden (siehe Seite 7).
• Zielen Sie mit der Fernbedienung direkt auf den Fernbedienungssensor des Receivers.
• Wenn Sie die Tasten auf der Frontplatte oder die Menüfunktion verwenden, um eine Signalquelle zu wählen, können Sie diese Signalquelle nicht mit der Fernbedienung ansteuern. Wenn Sie eine Signalquelle mit der Fernbedienung ansteuern wollen, muss die Signalquelle mit Hilfe der Signalquellenwahltasten der Fernbedienung gewählt werden.
• Stellen Sie den Signalquellennamen ggf. korrekt ein, um die Zielkomponente mit dem COMPU LINK Fernbedienungssystem zu bedienen. (Siehe Seite 14).
• Lesen Sie auch die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören.

Klangsteuerung (Veränderer)

Sie können immer die folgenden Operationen ausführen:

STANDBY/ON /I AUDIO:

VOLUME + / - : Schaltet den Receiver ein oder aus. MUTING: Stellen Sie den Lautstärkepegel ein. Schalten Sie die Tonstummschaltung ein oder aus.

ANALOG/DIGITAL: Wechselt zwischen analogem und digitalem Eingang.

DIMMER: Verdunkelt oder erhellt das Display. SLEEP: Stellt den Sleep-Timer ein.

SURROUND: Aktivieren und wählen Sie die Surround-Modi aus.

DSP: Aktivieren und wählen Sie die DSP-Modi aus. SURROUND/DSP OFF:

Deaktivieren Sie die Surround- und DSP-Modi. BASSBOOST: Nur für RX-6042S: Schalten Sie die Bassverstärkung ein oder aus.

Nachdem Sie die Taste SOUND gedrückt haben, können Sie über die 10 Tasten Folgendes durchführen:

FRONT L und dann LEVEL + / - : Stellen Sie den Ausgangspegel des linken Frontlautsprechers ein.

FRONT R und dann LEVEL + / - : Stellen Sie den Ausgangspegel des rechten Frontlautsprechers ein.

CENTER und dann LEVEL + / - : Stellen Sie den Ausgangspegel des Mittenlautsprechers ein.

SURR L und dann LEVEL + / - : Stellen Sie den Ausgangspegel des linken Surround-Lautsprechers ein.

SURR R und dann LEVEL + / - : Stellen Sie den Ausgangspegel des rechten Surround-Lautsprechers ein.

SUBWFR und dann LEVEL + / - : Stellen Sie den Ausgangspegel des Subwoofers ein.

EFFECT: Stellen Sie den Effektpegel ein. TEST: Schalten Sie den Testton ein oder aus.

Hinweis:

Nachdem Sie den Klang eingestellt haben, drücken Sie auf die entsprechende Taste, um die gewünschte Signalquelle zu wählen, um die Zielsignalquelle mit Hilfe der 10 Zifferntasten zu bedienen. Andernfalls können die 10 Zifferntasten nicht verwendet werden, um die Zielsignalquelle zu betätigen.

Tuner

Sie können immer die folgenden Operationen ausführen:

FM/AM: Es wird zwischen UKW und MW umgeschaltet.

Nachdem Sie die Taste FM/AM gedrückt haben, können Sie den Tuner wie folgt bedienen:

1-10, +10: Eine gespeicherte Kanalnummer wird direkt gewählt.

Drucken Sie 5, um Kanal 5 auszuwählen. Drücken Sie +10 und 5, um Kanal 15 auszuwählen. Drücken Sie +10 und dann 10, um Kanal 20 auszuwählen.

PTY-SUCHE: Es wird nach Sendungen mit PTY-Codes gesucht. PTY+, PTY: Wählen Sie den PTY-Code.

ANZEIGEMODUS: Die RDS-Signale werden gewählt.

TA/NEWS/INFO: Wählt die Datentypen der Funktion Enhanced Other Networks (TA, NEWS, INFO).

FM-MODUS: Ändert den UKW-Empfangsmodus.

CD-Spieler

Nachdem Sie die Taste CD gedrückt haben, können Sie folgende Operationen am CD-Spieler ausführen:

Die Wiedergabe wird gestartet.

Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

Es wird an den Anfang des nächsten Titels gesprungen.

Die Wiedergabe wird gestoppt.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie , um die Wiedergabe fortzusetzen.

1-10, +10: Eine Titelnummer wird direkt gewählt.

Drücken Sie 5, um Titel 5 auszuwählen.

Drücken Sie +10 und 5, um Titel 15 auszuwählen.

Drücken Sie +10 und dann 10, um Titel 20 auszuwählen.

Drücken Sie +10 , +10 und dann 10, um Titel 30 auszuwählen.

CD-Spieler-Wechsler

Nachdem Sie die Taste CD-DISC gedrückt haben, können Sie folgende Operationen am CD-Spieler-Wechsler ausführen:

Die Wiedergabe wird gestartet.

Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

Es wird an den Anfang des nächsten Titels gesprungen.

Die Wiedergabe wird gestoppt.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie , um die Wiedergabe fortzusetzen.

1-6, 7/P: Es wird die Nummer eines CD gewählt, die in den CD-Spieler-Wechsler eingelegt worden ist.

Nachdem Sie die Taste CD gedrückt haben, können Sie folgende Operationen am CD-Spieler-Wechsler ausführen:

1-10, +10: Eine Titelnummer wird direkt gewählt.

Drücken Sie 5, um Titel 5 auszuwählen.

Drücken Sie +10 und 5, um Titel 15 auszuwählen.

Drücken Sie +10 und dann 10, um Titel 20 auszuwählen.

Drücken Sie +10 , +10 und dann 10, um Titel 30 auszuwählen.

Beispiel:

• Auswahl von CD Nr. 4, Track Nr. 12, und Start der Wiedergabe.

1 Drücken Sie die Taste CD-DISC, und danach 4. 2 Drücken Sie die Taste CD, und danach +10, 2.

Wenn Ihr CD-Wechsler 200 Discs aufnehmen kann (außer für XL-MC100 und XL-MC301), können Sie nach dem Drücken von CD die folgenden Funktionen mit den 10 Zifferntasten ausführen.

1 Wählen Sie eine Discnummer aus. 2 Wählen Sie danach eine Titelnummer aus (immer zweistellig eingeben). 3 Drücken Sie , um die Wiedergabe zu starten.

Beispiel:

• Auswählen von Discnummer 3, Titelnummer 2 und Starten der Wiedergabe. Drücken Sie 3, dann 0, 2 und dann .
• Auswählen von Discnummer 10, Titelnummer 5 und Starten der Wiedergabe. Drücken Sie 1, dann 0, 0, 5 und dann .
• Auswählen von Discnummer 105, Titelnummer 12 und Starten der Wiedergabe.

Drücken Sie 1, dann 0, 5, 1, 2 und dann

Hinweis:

Für dieses Verfahren muss jede Taste innerhalb von 4 Sekunden gedrückt werden.

CD-Recorder

Nachdem Sie die Taste TAPE/CDR gedrückt haben, können Sie den CD-Recorder wie folgt bedienen:

Die Wiedergabe wird gestartet. Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen. Es wird an den Anfang des nächsten Titels gesprungen. ■: Beenden Sie die Wiedergabe oder Aufnahme. II: Unterbrechen Sie die Wiedergabe oder Aufnahme. Drücken Sie ►, um die Wiedergabe fortzusetzen.

REC PAUSE: Aufnahmepause machen.

Um die Aufnahme zu starten, drücken Sie diese Taste und dann.

Cassettendeck

Nachdem Sie die Taste TAPE/CDR gedrückt haben, können Sie das Cassettendeck wie folgt bedienen:

Die Wiedergabe wird gestartet.

REW: Die Cassette wird von rechts nach links umgespult.

FF: Die Cassette wird von links nach rechts umgespult.

■: Wiedergabe, Aufnahme oder Schnellspulen beenden.

II: Unterbrechen Sie die Wiedergabe oder Aufnahme. Drücken Sie ►, um die Wiedergabe fortzusetzen.

REC PAUSE: Aufnahmepause machen.

Um die Aufnahme zu starten, drücken Sie diese Taste und dann.

Bedienen der Videokomponenten

WICHTIG:

So bedienen Sie JVC-Videokomponenten über diese Fernbedienung:

• Einige JVC-Videorecorder können zwei Arten von Fernbedienungssignalen erkennen – Code „A“ und „B“. Bevor Sie diese Fernbedienung verwenden, stellen Sie sicher, dass der Fernbedienungscode des angeschlossenen Videorecorders auf „A“ gestellt ist.
• Richten Sie die Fernbedienung direkt auf den Fernbedienungssensor der entsprechenden Komponente, nicht auf den des Receivers.

Videorecorder

Sie können immer die folgenden Operationen ausführen:

STANDBY/ON (VCR): Schaltet den Videorecorder ein oder aus.

VCR CH +/-: Ändert den TV-Kanal am Videorecorder.

Nachdem Sie die Taste VCR gedrückt haben, können Sie den Videorecorder wie folgt bedienen:

Die Wiedergabe wird gestartet.

REW: Das Videoband wird zurückgespult.

FF: Schnelles Vorspulen einer Kassette.

■: Beendet Wiedergabe, Aufnahme oder schnelles Vor- oder Zurückspulen.

II: Unterbricht die Wiedergabe oder Aufnahme.

Drücken Sie ▶, um die Wiedergabe fortzusetzen.

REC PAUSE: Aufnahmepause machen.

Um die Aufnahme zu starten, drücken Sie diese

Taste und dann

DVD-Spieler

Sie können immer die folgenden Operationen ausführen:

STANDBY/ON / DVD: Schaltet den DVD-Spieler ein oder aus.

Nach dem Drücken von DVD (oder DVD MULTI für RX-6042S) können Sie die folgenden Funktionen an einem DVD-Spieler durchführen:

Die Wiedergabe wird gestartet. Es wird an den Anfang des aktuellen (oder vorherigen) Kapitels zurückgesprungen. Es wird an den Anfang des nächsten Kapitels gesprungen. Die Wiedergabe wird gestoppt. II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie , um die Wiedergabe fortzusetzen.

Nachdem Sie die Taste DVD (oder DVD MULTI) gedrückt haben, können Sie diese Tasten für das DVD-MENU verwenden:

MENU

ENTER

Hinweis:

Informationen über detaillierte Menüoperationen finden Sie in den Anweisungen, die zum Lieferumfang von DVDs oder des DVD-Spielers gehören.

Fernsehgerät

Für RX-6042S: Stellen Sie den TV/STB-Wahlschalter auf „TV“.

Sie können immer die folgenden Operationen ausführen:

STANDBY/ON /ITV/STB

(oder STANDBY/ON α/ITV für RX-5040B/RX-5042S): Das Fernsehgerät wird ein- oder ausgeschaltet.

TV/STB CH + / - (oder TV CH + / - für RX-5040B/RX-5042S):

Die Kanäle werden weitergeschaltet.

TV VOLUME + / - Die Lautstärke wird verändert.

TV/VIDEO: Der Eingangsmodus wird eingestellt (entweder TV oder VIDEO).

Nachdem Sie die Taste TV SOUND gedrückt haben, können Sie folgende Operationen am Fernsehgerät ausführen:

1 - 9, 0, 100 + (+10): Die Kanäle werden gewählt.

RETURN (10): Es wird zwischen dem zuvor gewählten Kanal und dem aktuellen Kanal umgeschaltet.

Bedienung von Video-Komponenten anderer Hersteller

[Nur für RX-6042S]

Die mit dem Receiver mitgelieferte Fernbedienung kann Kontrollsignale für die Bedienung von Fernsehgeräten, Set-Top-Boxen (STB), Videorekordern und DVD-Spielern anderer Hersteller übertragen.

Wenn Sie die Komponenten anderer Hersteller betätigen, lesen Sie die mitgelieferten Bedienungsanleitungen. - Wenn Sie die Batterien der Fernbedienung auswechseln, müssen Sie den Herstellercode erneut eingeben.

So ändern Sie die übertragbaren Signale zum Betätigen eines Fernsehgeräts eines anderen Herstellers

1. Stellen Sie den TV/STB-Wahlschalter auf „TV“. 2. Halten Sie die Taste STANDBY/ON φ/1 TV/STB gedrückt. 3. Drücken Sie die Taste TV SOUND. 4. Geben Sie den Herstellercode mit Hilfe der Tasten 1 - 9 und 0 ein.

Hersteller	Codes
JVC	01*
Hitachi	10
Magnavox	02
Mitsubishi	03
Panasonic	04, 11
RCA	05
Samsung	12
Sanyo	13
Sharp	06
Sony	07
Toshiba	08
Zenith	09

„01“ ist die Grundeinstellung.

5 Lassen Sie die Taste STANDBY/ON φ /1 TV/STB los.

Sie können das Fernsehgerät wie folgt bedienen:

STANDBY/ON φ /ITV/STB: Schaltet das Fernsehgerät ein oder aus.

TV/STB CH +/-: Sie können die Kanäle auswählen.

TV VOLUME +/-: Die Lautstärke wird verändert.

TV/VIDEO: Der Eingangsmodus wird eingestellt (entweder TV oder VIDEO).

Nachdem Sie die Taste TV SOUND gedrückt haben, können Sie folgende Operationen am Fernsehgerät ausführen:

1-9,0,100+ (+10)

Die Fernsehkanäle werden gewählt.

Die Taste 10 (ENTER) ersetzt die ENTER-

Taste, falls bei Ihrem Fernsehgerät die Taste

ENTER nach dem Wählen einer Kanalnummer benötigt wird.

Hinweise:

• Die oben aufgeführten Funktionen stehen bei manchen Fernsehgeräten unter Umständen nicht zur Verfügung.
• Wenn Sie die Kanäle eines Fernsehgeräts nicht mit den 10 Zifferntasten wechseln können, drücken Sie TV/STB CH +/-, um die Kanäle weiterzuschalten.

6 Versuchen Sie, Ihr Fernsehgerät zu bedienen, indem Sie die Taste STANDBY/ON φ /1 TV/STB drücken.

Wenn Ihr Fernsehgerät ein- oder ausgeschaltet wird, haben Sie den richtigen Code eingegeben.

Wurde mehr als ein Code für die Marke Ihres Fernsehgeräts aufgelistet, probieren Sie alle Codes aus, bis Sie den richtigen eingegeben haben.

So ändern Sie die Fernbedienungssignale zum Bedienen einer Set-Top-Box

1 Stellen Sie den TV/STB-Wahlschalter auf „STB“. 2 Halten Sie die Taste STANDBY/ON / TV/STB gedrückt. 3 Drücken Sie die Taste TV SOUND. 4 Geben Sie den Herstellercode mit Hilfe der Tasten 1 - 9 und 0 ein.

Hersteller	Codes
Echostar	01*
General Instrument	02, 03, 04, 05, 06, 07, 08, 09
Hamlin	16, 17, 18, 19
Pioneer	14, 15
RCA	20
Scient	10, 11
Sony	21
Zenith	12, 13

*,01" ist die Grundeinstellung.

5 Lassen Sie die Taste STANDBY/ON / TV/STB los.

Sie können die Set-Top-Box wie folgt bedienen:

STANDBY/ON©/TV/STB:

Schaltet die STB ein oder aus.

TV/STB CH + / - : Sie können die Kanäle auswählen.

Nachdem Sie die Taste TV SOUND gedrückt haben, können Sie die STB wie folgt bedienen:

1-9,0,100+ (+10)

Sie können die Kanäle auswählen.

Die Taste 10 (ENTER) ersetzt die ENTER-

Taste, falls bei Ihrem STB ENTER nach dem

Wählen einer Kanalnummer bestätigt wird.

6 Versuchen Sie, die Set-Top-Box durch Drücken der Taste STANDBY/ON φ/1 TV/STB zu bedienen.

Wenn sich die Set-Top-Box ein- oder ausschalten lässt, haben Sie den richtigen Herstellercode eingegeben.

Wenn es mehrere Codes für die Marke der Set-Top-Box gibt, probieren Sie die Codes einzeln durch, bis Sie den richtigen Code eingegeben haben.

So ändern Sie die übertragbaren Signale zum Bedienen eines Videorecorders eines anderen Herstellers

1 Halten Sie die Taste STANDBY/ON φ/1 VCR gedrückt. 2 Drücken Sie die Taste VCR. 3 Geben Sie den Herstellercode mit Hilfe der Tasten 1 - 9 und 0 ein.

Hersteller	Codes
JVC	01*, 02, 03
Emerson	10, 22
Gold Star	11
Hitachi	04
Mitsubishi	12
NEC	21
Panasonic	07, 13
Philips	09
RCA	05, 06
Samsung	20
Sanyo	17, 18, 19
Sony	14, 15, 16
Zenith	08

*,01" ist die Grundeinstellung.

4 Lassen Sie die Taste STANDBY/ON φ/1 VCR los.

Sie können den Videorekorder wie folgt bedienen:

STANDBY/ON φ/1 VCR: Schaltet den Videorekorder ein oder aus.

VCR CH +/-: Sie können den Fernsehkanal auf dem Videorecorder auswählen.

Nachdem Sie die Taste VCR gedrückt haben, können Sie den Videorecorder wie folgt bedienen:

Die Wiedergabe wird gestartet.

REW: Das Videoband wird zurückgespult.

FF: Schnelles Vorspulen einer Kassette.

■: Beenden Sie die Wiedergabe oder Aufnahme.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ►, um die Wiedergabe fortzusetzen.

REC PAUSE: Aufnahmepause machen. Um die Aufnahme zu starten, drücken Sie diese Taste und dann ►.

5 Versuchen Sie, den Videorekorder durch Drücken der Taste STANDBY/ON O/I VCR zu bedienen.

Wenn Ihr Videorecorder ein- oder ausgeschaltet wird, haben Sie den richtigen Code eingegeben.

Wurde mehr als ein Code für die Marke Ihres

Videorecorders aufgelistet, probieren Sie alle Codes aus, bis

Sie den richtigen eingegeben haben.

So ändern Sie die übertragbaren Signale zum Bedienen eines DVD-Spielers eines anderen Herstellers:

1 Halten Sie die Taste STANDBY/ON O/I DVD gedrückt. 2 Drücken Sie die Taste DVD. 3 Geben Sie den Herstellercode mit Hilfe der Tasten 1 - 9 und 0 ein.

Hersteller	Codes
JVC	01*
Panasonic	02
Philips	04
Pioneer	03
Sony	05
Toshiba	06
Yamaha	07

*,01" ist die Grundeinstellung.

4 Lassen Sie die Taste STANDBY/ON O/I DVD los.

Sie können den DVD-Spieler wie folgt bedienen:

STANDBY/ON O/DVD: Schaltet den DVD-Spieler ein oder aus.

Nach dem Drücken von DVD oder DVD MULTI können Sie die folgenden Funktionen an einem DVD-Spieler durchführen:

Die Wiedergabe wird gestartet. Kehrt zum Anfang des aktuellen (oder vorherigen) Kapitels zurück (oder schnelles Zurückspulen bei einigen Modellen). ▶▶: Springt zum Anfang des nächsten Kapitels (oder schnelles Vorspulen bei einigen Modellen). Die Wiedergabe wird gestoppt. II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▷, um die Wiedergabe fortzusetzen.

Nachdem Sie die Taste DVD (oder DVD MULTI) gedrückt haben, können Sie diese Tasten für das DVD-MENU verwenden:

Hinweis:

Informationen über detaillierte

Menüoperationen finden Sie in den Anweisungen, die zum Lieferumfang von DVDs oder des DVD-Spielers gehören.

MENU

ENTER

Versuchen Sie, den DVD-Spieler durch Drücken der Taste STANDBY/ON O/I DVD zu bedienen.

Wenn sich der DVD-Spieler ein- oder ausschalten lässt, haben Sie den richtigen Herstellercode eingegeben.

Die Codes der Hersteller können ohne Vorankündigung geändert werden. Wenn der Code geändert wurde, kann das Gerät nicht mit dieser Fernbedienung bedient werden.

Mit dieser Tabelle können Sie allgemeine Betriebsprobleme lösen. Wenn Sie ein Problem nicht beheben können, setzen Sie sich mit dem Kundendienstzentrum von JVC in Verbindung.

PROBLEM	MÖGLICHE ursACHE	LösUNG
Das Display schaltet sich nicht ein.	Das Netzkabel ist nicht angeschlossen.	Schließen Sie das Netzkabel an eine Netzsteckdose an.
Es erfolgt keine Wiedergabe über die Laufsprecher.	Die Lautsprechekabel sind nicht angeschlossen.	Überprüften Sie die Lautsprechekabel, und schreiben Sie sie ggf. erneut an. (Siehe Seite 6).
	Die SPEAKERS ON/OFF-Taste ist nicht korrekt eingestellt.	Drücken Sie die Taste SPEAKERS ON/OFF, so dass der Ton aus den Lautsprechem kommt. (Siehe Seite 13).
	Es wurde eine falsche Wiedergabequelle gewählt.	Wahlen Sie die richtige Wiedergabequelle aus.
	Die Stummschaltung ist aktiviert.	Drücken Sie die Taste MUTING, um die Stummschaltung aufzuheiten. (Siehe Seite 15).
	Es wurde ein falscher Eingangsmodus gewählt (analog oder digital).	Wahlen Sie den korrekten Eingangsmodus (analog oder digital). (Siehe Seiten 13 und 14).
Auf dem Display wird „NO SUBWOOFER“ angezeigt.	Die SUBWOOFER ON/OFF-Taste wird gedrückt, während „SUBWOOFER“ auf „SUBWOOFER NO“ eingestellt wird.	Wenn ein Subwoofer angeschlossen ist, stellen Sie „SUBWOOFER YES“ ein, so dass die SUBWOOFER ON/OFF-Taste fakturiert.
Während des UKW-Empfangs ist ein ständiges Zischen oder Brummten zu horen.	Das einfallende Signal ist zu schwach.	Schließen Sie eine UKW-Außenantenne an, oder setzen Sie sich mit Ihr Frem Fachhändler in Verbindung. (Siehe Seite 5).
	Der Sender ist zuweit entfern.	Wahlen Sie einen anderen Sender aus.
Es gibt Störungen während des UKW/AM (MW)-Empfangs zu horen.	Es wird eine falsche Antenna verwendet.	Fragen Sie bei ihrem Handlert nach, ob Sie die richtige Antenne verwenden.
	Die Antennen sind nicht richtig angeschlossen.	Überprüften Sie die Anschlüsse. (Siehe Seiten 5 und 6).
	Es handelt sich um Zündgeräusch von Autos.	Bringen Sie die Anteine an einem Ort an, der vom Autoverkehr weiter entfernst ist.
Im Display blinkt „OVERLOAD“.	Die Lautsprecher werden aufgrund einer hohen Lautstärke überlastet.	1. Drücken Sie die Taste STANDBY/ON Φ/I auf der Frontplatte, um den Receiver auszuschalten.2. Stoppen Sie die Wiedergabequelle.3. Schalten Sie den Receiver erneut ein, und sollen Sie die Lautstärke ein.
	Die Lautsprecher sind wegen eines Kurzschlusses der Lautsprecherklemmen überlastet.	Drücken Sie die Taste STANDBY/ON Φ/I auf der Frontplatte, und überprüften Sie die Lautspreherverdraughtung.Solle „OVERLOAD“ immer noch angezeigt werden, zieren Sie das Netzkabel ab, und stecken Sie es erneut in die Netzsteckdose.Wenn die Lautspreherverdraughtung nicht kurzgeschlossen ist, setzen Sie sich mit ihrem Handlert in Verbindung.
Auf dem Display wird „DSP NG“ angezeigt.	Der eingebaute Mikrocomputer arbeitet nicht ordnungsgemäß.	Drücken Sie die Taste STANDBY/ON Φ/I auf der Frontplatte, um den Empfänger auszuschalten.Ziehen Sie den Netzstecker aus der Steckdose undkontaktieren Sie ihren Handlert.
Die Kontrolllechte STANDBY leuchtet nach Einschalten des Geräts auf, das Gerät schaltet danach aber wieder ab (in Bereitschaftsmodus).	Der Receiver ist auf Grund hoher Spannung überlastet.	Drücken Sie die Taste STANDBY/ON Φ/I auf der Frontplatte, um den Empfänger auszuschalten.Ziehen Sie den Netzstecker aus der Steckdose undkontaktieren Sie ihren Handlert.
Die Fernbedienung Funktioniert nicht.	Zwischen Fernbedienungssensor des Receivers und Fernbedienung befindet sich ein Hindernis.	Beseitigen Sie das Hindernis.
	Die Batterien sind zu schwach.	Tauschen Sie die Batterien aus. (Siehe Seite 5).
Die Fernbedienung Funktioniert nicht ricting.	Es wurde ein falscher Betriebsmodus der Fernbedienung gewählt.	Wahren Sie den richtigen Betriebsmodus der Fernbedienung. (Siehe Seiten 34 bis 37).
Nur für RX-6042S:
Keine Soundeffekte wie Surround- und DSP-Modi.	„DVD MULTI“ ist ausgewähl.	Das ist normal für „DVD MULTI“.

Veränderte Ausgangsleistung

Stereoempfang	Frontkanäle:	100 W Sinusduaertonleistung pro Kanal an 8 Ω bei 1 kHz, von weniger als 0,8 % Gesamtklirgrad (IEC268-3/DIN).
Raumklangbetrieb	Frontkanäle:	100 W Sinusduaertonleistung pro Kanal an 8 Ω bei 1 kHz, von weniger als 0,8 % Gesamtklirgrad.
	Mittenkanal:	100 W Sinusduaertonleistung pro Kanal an 8 Ω bei 1 kHz, von weniger als 0,8 % Gesamtklirgrad.
	Surround Kanäle:	100 W Sinusduaertonleistung pro Kanal an 8 Ω bei 1 kHz, von weniger als 0,8 % Gesamtklirgrad.
Audio
Audioeingangsempfindlichkeit/Impedanz (1 kHz)
CD, TAPE/CDR, VCR, TV SOUND, DVD:		220 mV/47 kΩ
Audioeingang (DIGITAL IN)*
Koaxial	DIGITAL 1 (DVD):	0,5 V(p-p)/75 Ω
Optisch RX-6042S DIGITAL 2 (CD), DIGITAL 3 (TV):		-21 dBm bis -15 dBm (660 nm ±30 nm)
RX-5040B/RX-5042S DIGITAL 2 (CD):		-21 dBm bis -15 dBm (660 nm ±30 nm)
* Entspruchend Linear PCM, Dolby Digital und DTS Digital Surround (mit den Sampling-Frequenzen -32 kHz, 44,1 kHz, 48 kHz)
Audioausgangsspannung	TAPE/CDR, VCR:	220 mV
Rauschabstand ('66 IHF/DIN)
CD, TAPE/CDR, VCR, TV SOUND, DVD:		87 dB/62 dB
Frequenzgang (8 Ω)
CD, TAPE/CDR, VCR, TV SOUND, DVD:		20 Hz bis 50 kHz (+1 dB, -3 dB)
Baßverständigung—Nur für RX-6042S:		+3 dB ±1 dB bei 100 Hz
Frequenzgangausgleich (5 Bänder)
63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz:		±8 dB (in 2 dB-Schritten)
Video
Videoingangsemplifindlichkeit/Impedanz
FBAS-Video	DVD, VCR:	1 V(p-p)/75 Ω
S-Video—Nur für RX-6042S:
DVD, VCR	(Y: leuchtdichte):	1 V(p-p)/75 Ω
	(C: chrominanz, burst):	0,286 V(p-p)/75 Ω
Komponente—Nur für RX-6042S
DVD, VCR	(Y: leuchtdichte):	1 V(p-p)/75 Ω
	(PB, PR):	0,7 V(p-p)/75 Ω
Videoausgangspiegel
FBAS-Video	VCR, MONITOR OUT:	1 V(p-p)/75 Ω
S-Video—Nur für RX-6042S
VCR, MONITOR OUT	(Y: leuchtdichte):	1 V(p-p)/75 Ω
	(C: chrominanz, burst):	0,286 V(p-p)/75 Ω
Komponente—Nur für RX-6042S
MONITOR OUT	(Y: leuchtdichte):	1 V(p-p)/75 Ω
	(PB, PR):	0,7 V(p-p)/75 Ω
Synchronisation:		Negativ
Signal-Rauschabstand:		45 dB

Konstruktion und technische Daten können ohne vorherige Ankündigung geändert werden.

UKW-Tuner (IHF)

Empfangsbereich:		87,50 MHz bis 108,00 MHz
Nutzbare Empfindlichkeit	Mono:	17,0 dBf (1,9 μV/75 Ω)
Empfindlichkeit bei 50 dB Rauschabstand	Mono:	21,3 dBf (3,2 μV/75 Ω)
	Stereo:	41,3 dBf (31,8 μV/75 Ω)
Kanaltrennung bei OUT (REC):		35 dB bei 1 kHz

MW-Tuner

Empfangsbereich:

522 kHz bis 1629 kHz

Allgemein

Anschlußkennwerte:		AC 230 V~, 50 Hz
Leistungsaufnahme	Für RX-6042S:	200 W (bei operation)
		2 W (Bereitschaftsmodus)
	Für RX-5040B/RX-5042S:	210 W (bei operation)
		1,5 W (Bereitschaftsmodus)
Abmessungen (B x H x T)	Für RX-6042S:	435 mm x 146,5 mm x 409,5 mm
	Für RX-5040B/RX-5042S:	435 mm x 146,5 mm x 369,5 mm
Gewicht	Für RX-6042S:	8,8 kg
	Für RX-5040B/RX-5042S:	7,5 kg

Konstruktion und technische Daten können ohne vorherige Ankündigung geändert werden.

O: Ausgestattet X: Nicht ausgestattet

Hauptunterschiede zwischen den Modellen

Modelle	Eingänge/Ausgänge			Quellen	Funktionen
	COMPONENT (IN/OUT)	S-VIDEO (IN/OUT)	Analog diskret (DVD MULTI)	DVD MULTI	Bassverträker	Mitten-loutsprecherklang
RX-6042S	○	○	○	○	○	○
RX-5040B	×	×	×	×	×	×
RX-5042S	×	×	×	×	×	×

• Über die mit dem RX-6042S mitgelieferte Fernbedienung können auch Videoausrüstungen anderer Hersteller bedient werden, über die des RX-5040B/RX-5042S jedoch nicht.
• Die letzten Zeichen des Modellnamens—,B" und „S" bezeichnen die Farbe der Abdeckung. „B" bedeutet schwarz und „S" silber.

Identifizierung der Teile 2

Zum Starten 5

(P_B,P_R) ..

0,7 V(p-p)/75 Ω

(P_B,P_R)

0,7 V(p-p)/75 Ω

Synchronisation:
