Produkttyp	Bluetooth-Autoradio mit CD/MP3-Player, FM/AM-Tuner und Freisprecheinrichtung
Marke	SILVERCREST
Modell	KH 2375
Abmessungen (L × B × H)	18,8 × 23 × 6 cm
Gewicht	ca. 1530 g
Versorgungsspannung	12 V (DC)
Eingangsstrom	max. 10 A
Ausgangsleistung	4 × 40 W (Spitze)
FM-Frequenzbereich	87,5 – 108 MHz (UKW)
AM-Frequenzbereich	531 – 1602 kHz (MW)
Voreingestellte Sender	18 FM, 12 AM
Unterstützte Audioformate	Audio-CD, MP3, WMA
USB-Wiedergabe	Bis zu 1 GB
Wiedergabe von SD/MMC-Karte	Ja
Aux-Eingang (AUX)	3,5 mm Klinkenstecker
Bluetooth-Konnektivität	A2DP-Profil und Freisprecheinrichtung
Fernbedienung	Ja, mit CR2025-Batterie
RDS-Funktionen	AF, PTY, TA, EON
Sicherung	Kfz-Sicherung 10 A (flach)
Betriebstemperatur	+5°C bis +40°C
Betriebsfeuchtigkeit	5% – 90% (nicht kondensierend)
Wartung und Reinigung	Leicht angefeuchtetes Tuch und mildes Reinigungsmittel; kein Eindringen von Flüssigkeit ins Innere
Sicherheit	Laserklasse 1; Gehäuse nicht öffnen; Schutzsicherung
Garantie	3 Jahre
Konformität	CE (Richtlinien 2004/104/EG und R&TTE 99/5/EG)

Häufig gestellte Fragen - KH 2375 SILVERCREST

Wie verbinde ich mein Telefon per Bluetooth mit dem Autoradio?

Aktivieren Sie Bluetooth auf Ihrem Telefon und suchen Sie nach Geräten. Wählen Sie CAR-BT und geben Sie das Passwort 0000 ein. Die Verbindung wird durch die Anzeige von CONNECT und das Aufleuchten der grünen LED am Mikrofon bestätigt.

Wie speichere ich einen Radiosender?

Wählen Sie mit BND/ENT den Frequenzbereich (FM1, FM2, FM3 oder MW1, MW2). Suchen Sie den gewünschten Sender, drücken Sie dann ca. 3 Sekunden eine der Stationstasten 1 bis 6. Der Ton wird kurz ausgeblendet, um die Speicherung zu bestätigen.

Wie stelle ich die Uhr manuell ein?

Halten Sie den Multiregler ca. 2 Sekunden gedrückt, bis INVOL erscheint. Drücken Sie mehrmals, um zu ADJ-Zeit zu gelangen. Drehen Sie den Regler nach rechts für die Stunden, nach links für die Minuten. Die Einstellung wird nach einigen Sekunden automatisch gespeichert.

Was tun, wenn das Autoradio nicht angeht?

Überprüfen Sie zuerst, ob die Zündung des Fahrzeugs eingeschaltet ist. Wenn ja, könnte die 10 A-Sicherung auf der Rückseite des Geräts defekt sein. Ersetzen Sie sie durch eine identische Sicherung. Besteht das Problem weiter, konsultieren Sie einen Fachmann.

Wie kann ich mit diesem Autoradio eine MP3-CD abspielen?

Legen Sie die CD mit der beschrifteten Seite nach oben in das CD-Fach ein. Die Wiedergabe startet automatisch und zeigt TOC READ an. Verwenden Sie die Tasten und um zwischen den Titeln zu navigieren. Um einen Titel nach Nummer zu suchen, drücken Sie zweimal auf A/PS und nutzen Sie den Multiregler.

Wie kann ich Musik auf einem USB-Stick aufnehmen?

Stecken Sie einen USB-Stick in den dafür vorgesehenen Anschluss. Halten Sie im Audio-CD-Modus SCN/REC gedrückt. Wählen Sie USB ALL oder USB ONE durch mehrmaliges Drücken und bestätigen Sie mit BND/ENT. Die Aufnahme im Format MP3 oder WMA beginnt und RECORD wird angezeigt.

Wie benutze ich die Bluetooth-Freisprecheinrichtung?

Stellen Sie sicher, dass das Mikrofon angeschlossen ist. Bei einem eingehenden Anruf drücken Sie TALK am Mikrofon oder ACCEPT auf der Fernbedienung, um anzunehmen. Zum Auflegen drücken Sie erneut TALK oder END. Sie können auch mit der Fernbedienung eine Nummer wählen.

Wie setze ich das Autoradio zurück?

Verwenden Sie einen spitzen Gegenstand (Kugelschreiber), um die RESET-Taste an der Vorderseite zu drücken. Ein Reset ist erforderlich bei der ersten Inbetriebnahme, nach dem Anschließen der Kabel oder wenn einige Tasten nicht mehr reagieren.

Was tun, wenn die CD springt oder nicht richtig abgespielt wird?

Überprüfen Sie den Einbauwinkel des Autoradios (sollte die Grenze nicht überschreiten). Reinigen Sie die CD mit einem weichen Tuch. Wenn das Problem weiterhin besteht, versuchen Sie eine andere CD. Bei Kondensation lassen Sie das Gerät einige Stunden bei Raumtemperatur, bevor Sie es erneut versuchen.

Wie reinige ich das Autoradio?

Verwenden Sie ein leicht angefeuchtetes Tuch mit einem milden Reinigungsmittel. Lassen Sie niemals Flüssigkeit in das Gerät eindringen, um Stromschläge zu vermeiden. Verwenden Sie keine scheuernden Produkte.

BEDIENUNGSANLEITUNG KH 2375 SILVERCREST

Audio-Streaming (A2DP)

Technische gegevens 27

Automatisch opslaan 36

Audio-CD's aufspelen 37

Frequentiebereiken radio:

Gewicht: ca. 1530 gr

CE-conformiteit

Audio-CD's aufspelen

ESP „Electric Shock Protection“

MP3-bestanden kopierten

Audio-Streaming (A2DP)

Als Telefonische behandeling van uw klacht nicht möglich is, krijgt u

De garantie geldt nicht

Bestimmungsgemäß Gerbrauch 51

Technische Daten 51

Lieferumfang 51

Sicherheitshinweise 52

Bedienelemente 53

Einbau 54

Anschluss 54

Belegung der ISO-Anschluse 55

Einbau des Radios in den ISO-Schacht 55

Anschlusschema 56

Ein externes Audiogerät an das Autoradio anschließen 56

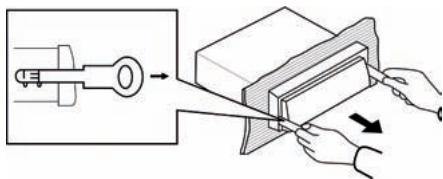

Das Gerät ausbauen 56

Bedienteil 57

Fernbedienung 57

Batterien einlagen 57

Bedienung 58

Grundbedienung 58

Lautstärke 58

Betriebsart einstellen 58

RESET - Radio zusücksetzen 58

Einstellungen des Multireglers 59

Radiofunktionen 59

Bandbereich wahlen 59

Senderautomatischsuchen .59

Sender speichern 60

Sender aufrufen 60

Automatisches Speichern 60

Gespeicherte Sender durchlaufen 60

AlternativeFrequenzen (AF) 60

PTY (Program Type Code Programm Typ/Art Kennung) 60

Audio-CDs spielen 61

CDs einlagen und herausnehmer 62

Titel überspringen 62

Schneller Vor/Rücklauf 62

CD unterbrechen 62

Einen Titel wiederholen 62

Titel kurz anspielen 62

Zufallswiedergabe aller Titel 62

MP3-CDs spielen 62

SuchenachTiteln (Nummern) 63

SuchenachVerzeichnissen.63

USB-Anschluss 64

Kartenleser 64

Aufnahmefunktion 64

Bluetooth-Betrieb 65

Anschluss 65

Telefon mit dem Autoradio koppeln 65

Mikrofon verwenden 66

Bedienung 66

Audio-Streaming (A2DP) 66

67

Fehlerbehebung 67

Reinigung 68

Entsorgen 68

Garantie und Service 69

Importeur 69

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Handigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

BLUETOOTH-AUTORADIO KH 2375

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Empfang von FM/AM-Radiosendern, sowie zur Wiedergabe von Audio- und MP3-CDs, MP3-Dateien von USB-Datenträgern und SD/MMC-Speicherkarten, sowie Audiosignalen externer Audiogeräte vorgesehen. Zusätzlich konnen Sie das Autoradio mit einem Bluetooth-Mobiletelefon verbinden und das Autoradio mit der Mikrofoneinheit als Freisprecheinrichtung verwenden. Dieses Gerät ist nur zur Verwendung im privaten Gebrauch vorgesehen. Es ist nicht für die Verwendung in gewerblichen oder in industriellen Bereichen geeignet.

Technische Daten

Eingangsspannung:	12 V
Eingangsstrom:	max. 10 A
Impulsleistung:	4 x 40 W

Frequenzbereiche Radio:

Radio: FM (UKW): 87,5 - 108 MHz

AM (MW): 522 - 1620 kHz

Senderspeicher

platz:	18 FM (UKW)
	12 AM (MW)

Fernbedienung:

Batterie: 3 V Knopfzelle (CR2025)

Audioeingang (AUX IN):

3,5 mm Stereo-Klinkenbuchse

USB-Anschluss

USB 1.1 und 2.0Compatible Datenträger

Kartenfach

SD/MMC Speicherkartenanschluss

Gerätesicherung:

10 A Kfz-Flachstecksicherung

Allgemein

Betriebstemperatur

bereich: +5^ - +40^

Feuchigkeit: 5 - 90% (keine Kondensation)

Abmessungen

(L× B× H) 18,8× 23× 6cm

Gewicht: ca. 1530 gr

CE-Konformitat

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Kfz-Richtlinie 2004/104/EG und der Richtlinie R&TTE 99/5/EG.

Lieferumfang

Autoradio (inklusive Bedienteil)
- Einbaurahmen (aufgesteckt)
- Blendrahmen (aufgesteckt)
- Verankerungsblech (inkl. Befestigungsmaterial)
- Fernbedienung
-1 Batterie CR2025,3VDC
-Schlüssel fur Einbaurahmen
- Etui für Bedienteil
-Mikrofoneinheit mit Klebestreifen
-Bedienungsanleitung

Sicherheitshinweise

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten, physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollenen beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät spielten.
• Batterien dürfen nicht in die Höhe von Kindern gelangen. Kinder konnten Batterien in den Mundnehmen und verschlucken. Werde eine Batterie verschlukt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Um Schaden durch Kurzschluss zu vermeiden:

• Lassen Sie das Autoradio nach Möglichkeit von einem Fachbetrieb einbauen.
• Schließen Sie das Gerät nur an eine vorschfrist-mäßig installierte 12 V Autobatterie an. Schließen Sie das Autoradio nur über ISO-Stecker im Auto an.
• Achten Sie darauf, dass im Betrieb die Anschluss-kabel niemals nass oder feucht werden. Verlegen Sie die Kabel so, dass sie nicht eingeklemmt oder anderweitig beschädigt werden können.
• Lassen Sie beschädigte Kabel oder Anschlüssesofar von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden.
• Verwenden Sie das Gerät nur im Fahrzeuginnena rum.
• Stellen Sie sichere, dass niemals Flüssigkeiten oder Gegenstände in das Gerät gelangen können.
• Sie)dürfen das Gerätegehäuse nicht öffnen oder reparieren. In thisem Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt. Reparaturen sind ausschließlich durch einen Fachbetrieb bzw. Service-Center auszuführen.

Hinweise zum Umgang mit Batterien

Die Fernbedienung these Gerätes verwendet eine Batterie. Für den Umgang mit Batterien beachten Sieitte Folgendes:

Explosionsgefahr!

Werfen Sie keine Batterien ins Feuer. Laden Sie Batterien nicht wieder auf.

• Öffnen Sie die Batterien niemals, loten oder schweiben Sie nie an Batterien.
  Es besteht Explosions- und Verletzungsgefahr!
• Überprüfen Sie regelmäßige die Batterien. Auslaufende Batterien können Beschäftigungen am Gerät verursachen.
• Wenn Sie das Gerät längerere Zeit nicht benutzen, entnahme Son die Batterie.
• Bei ausgelaufener Batterie, ziehen Sie Schutzhandschuhe an.
• Batterien)dürfen nicht in die Hände von Kindern gelangen. Kinder konnten Batterien in den Mundnehmen und verschlucken.

Sollte eine Batterie verschluckt worden sein,
suchen Sie sofort einen Arzt auf.

• Reinigen Sie das Batteriefach und die Batterie-kontakte mit einem trockenen Tuch.

Um Brand- und Verletzungsgefahr zu vermeiden:

• Bauen Sie das das Gerät so ein, dass kein Hitzestau entstehen kann und das Gerät gut hinterluftet ist.
• Decken Sie niedie Beluftungsöffnungen zu!
• Vermeiden Sie zusätzliche Wärmezufuhr, z. B. durch direkte Sonneneinstrahlung, Heizungen, andere Geräte usw!.
• Falls das Gerät heruntergefallen oder beschädigt ist, darüber Sie es nicht mehr in Betriebnehmen. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen und gegebenenfalls reparieren.

Gefahr Laserstrahlung!

Das Gerät verfügt über einen „Klasse 1 Laser".

• Offnen Sie niemals das Gerät.
• Versuchen Sie nicht das Gerät zu reparieren. Im Inneren des Gerätes liegt unsichtbare Laserstrahlung vor.
• Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

Verkehrssicherheit

Die Verkehrssicherheit ist oberstes Gebot. Bedieren Sie Ihr Autoradio nur, wenn es die Verkehrsslage zulässt. Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut. Akustische Signale der Polizei, Feuerwehr und anderen Rettungsdiensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können. Hörren Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.

Bedienelemente

A Vorderseite (Bedienteil)

1 BND/ENT: Bandbereich wahlen/Ausb Wahl bestätigen
POWER/DIM: Gerä ein- und ausschalten/Displaybeleuchtung dimmen
MD/LD: Betriebsmodus einstellen/ Loudness zuschalten
4 Multiregler: Drücken, um Einstellung von Lautstärke, Bass, Höhen, Balance und Fader aufzurufen/ Drehen, um Werte/Lautstärke einzustellen

Display
6 Entriegelung Bedienteil
DISP: Displayinformation anzeigen
8 Kartenfach für SD/MMC-Karten
USB-Anschluss
10 AUX IN: 3,5 mm Stereo-Eingangsbuchse für den Anschluss eines externen Audiogerätes
A/PS: Automatische Senderspeicherung

12 PTY ("Program Type"): Sender nach PTY-Gruppeuchen
TA ("Traffic Announcement"): Verkehrsfunksender aktivieren/ BEENDEN-Taste
14 AF ("Alternative Frequency"): Alternative Frequenz suchen
15 Stationstaste 6/nachstes Verzeichnis
16 Stationstaste 5/vorheriges Verzeichnis
17 RDM/4: Zufallswiedergabe im CD/MP3-Betrieb, Stationstaste 4
18 INT/3: Introfungtion im CD/MP3-Betrieb, Stationstaste 3
RPT/2: Wiederholfunktion im CD/MP3-Betrieb, Stationstaste 2
20 Sensor für Fernbedienung
PAU/1: Wiedergabe anhalten im CD/MP3-Betrieb, Stationstaste 1
12 //://: Titel-/Sendersuchlauf ruckwärts/vorwärts
MU: Ton ausschalten/ANNEHMEN-Taste
SCN/REC: automatischer Sendersuchlauf/Auf Datenträger am USB-Anschluss oder SD/MMC-Kartenfach aufnehmen

B Hinter dem Bedienteil

OPEN Disk auswerfen
26 Halterung fur Bedienteil
7 RESET: Autoradio zusücksetzen
Diebstahlschutz-LED
9 Positions-LED des CD-Fachs
CD-Fach

C Anschlüsse Rückseite

ISO-Block Anschluss B
Kfz-Flachstecksicherung 10 A
ISO-Block Anschluss A
Buchse für Mikrofoneinheit
55 Bluetooth-Antenne
Befestigungsschraube (inklusive M5-Mutter und Unterlegscheibe)
LINE OUT: Audio-Cinch-Ausgang L/R für Veränder
Antennenanschluss für DIN-Antennenstecker

D Fernbedienung

9 POWER/DIM: Gerä ein- und ausschalten/ Displaybeleuchting dimmen

40 BEENDEN-Taste

41 /T: Titel-/Sendersuchlauf ruckwärts/vorwärts

ANNEHMEN-Taste

VOL+:/: Lautstärke erhöhen/verringern

4 INT/3: Introfungtion im CD/MP3-Betrieb, Zifferntaste 3

45 PTY/7: „Program Type" Sender nach PTY-Gruppe suchen/ Zifferntaste 7

46 Zifferntaste 6

DSP/*: ("Digital Sound Processing") Klangeinstellung/Taste *

BAND/O: Bandbereich wahlen/Zifferntaste O

49 Batteriefach

SEL/#: Einstellung von Lautstärke, Bass, Höhen, Balance und Fader aufrufen/ Taste #

TA/9: ("Traffic Announcement"): Verkehrsfunksender aktivieren/Zifferntaste 9

AF/8: ("Alternative Frequency"): Alternative Frequenzuchen/Zifferntaste 8

Zifferntaste 5

54 RDM/4: Zufallswiedergabe im CD/MP3-Betrieb/Bifferntaste 4

RPT/2: Wiederholfkunft im CD/MP3-Betrieb/Zifferntaste 2

56 II /I: Wiedergabe starten oder anhalten/ Zifferntaste 1

MODE: Betriebsmodus einstellen/Loudnessfunktion

E Mikrofoneinheit

gre LED fur Verbindungsstatus

TALK-Taste

60 Mikrofon

6 Stecker der Mikrofoneinheit

F Etui fur Bedienteil

G Schlüssel für Einbaurahmen

H Einbaurahmen

Blendrahmen

Einbau

Wenn Sie Ihr Autoradio selbst einbauen möchten, befolgen Sie die Einbau- und Anschlusshinweise in dieser Anleitung.

Einbauhinweise

• Setzen Sie das Gerät in den darauf vorgesehen Schacht ein oder wahren Sie einen Platz für die Montage des Geräts, an dem es die normalen Fahraufgaben des Fahrers nicht befindert.
• Schließen Sie kurz die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie safer, dass diese richtig eingesteckt sind und das System richtig Funktioniert.
• Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an ihren Fahrzeughändler/eine Fachwerkstatt.
• Bauen Sie das Gerät so ein, dass keine Verletzungen bei starkem Bremsen entstehen können.
• Wenn das Gerät mit mehr als 30^ Neigung eingebaut wird, kann es zu Funktionstörungen kommt.
• Vermeiden Sie den Einbau des Gerätes in der Nähe von Quellen hoher Temperaturen (z. B. direkte Sonneneinstrahlung oder Heizungsluft), oder von Staub und Schmutz. Setzen Sie das Gerät nicht übermögen Erschüttungen aus.

Anschluss

Hinweis:

Beachten Sie, dass zur Senderspeicherung der Anschluss 6 im ISO-Block A an Dauerplus angeschlossen sein muss.

Sie konnen einen externen Verstärker an den Audio-Cinch-Ausgang anschließen. Beachten Sie hierzu die Bedienungsanleitung des externen Verstärkers.

Belegung der ISO-Anschlüsse

1 2 3 4 5 6 7 8			ISO A	Belegung
				1	unbelegt
				2	unbelegt
				3	Antennenspannung
				4	12 V (Zündungsplus)
				5	unbelegt
				6	Dauerplus
				7	unbelegt
				8	Minus (-)
1 2 3 4 5 6 7 8			ISO B	Belegung
				1	Hinten rechts +
				2	Vorne rechts +
				3	Vorne links +
				4	Hinten links +
				5	Hinten rechts -
				6	Vorne rechts -
				7	Vorne links -
				8	Hinten links -

Selbstverständlich konnen Sie das Autoradio auch an nur zwei Lautsprecher anschließen. Verwenden Sie dann nur die Kabel für die vorderen Lautsprecher.

ProblemdurchKabelvertauschung

In einigen Fahrzeugmodellen ist die standard-mäßige Belegung der Anschlüsse [4] und [6] im ISO-Block A (siehe oben, "Belegung des ISO-Blocks")werkseitig vertauscht. Wenn dies der Fall ist, kann die Senderspeicherung verloren gehen.

Zur Abhilfe,müssen die Anschlüsse 4 (Zündungsplus) und 6 (Dauerplus) im ISO-Block A getauscht werden.

Einbau des Radios in den ISO-Schacht

Hinweis

Entfernen Sie unbedingt vor der Montage die beiden Transportsicherungsschrauben am oberen Radiogehäuse (durch rote Aufkleber gekennzeichnet)!

Das Autoradio kann in jeder Standard-ISO-Einbauchacht eingesetzt werden. Sollte Ihr Kraftfahrzeug keinen ISO-Einbauchacht besitzen, wenden Sie

sich an ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser.

• Ziehen Sie den Einbaurhythmund den Blendrahmen vom Gehäuse des Autoradios ab.
• Stecken Sie den Einbaurahmen in den ISO-Einbauschacht.
• Biegen Sie die Laschen des Einbaurahmens mit einem Schraubendreher um, so dass dieser fest im Einbauschacht fixiert ist (s. Abbildung).

• Überprüfen Sie den Rahmen auf festen Halt.
• Verbinden Sie den ISO-Buchsen-Block des Autoradios mit den beiden ISO-Steckern Ihres Fahrzeugs.
• Verbinden Sie das Antennenkabel der Fahrzeugantenne mit der Antennenbuchse des Autoradios.
• Führer Sie das Kabel der Mikrofoneinheit in den Einbauschacht und schlieben Sie es an die Buchse der Mikrofoneinheit an. Verlegen Sie dass Kabel so, dass die Mikrofoneinheit später im Fahrzeuginnenraum befestigt werden kann.
• Schlieben Sie eventuell das Audio-Cinchkabel eines externen Verträkers an die LINE OUT Buchsen des Autoradios an.
• Sichern Sie Ihr Gerät ggf. zusätzlich gegen Diebstahl. Befestigen Sie die Befestigungsschraube mit dem Verankerungsblech und dem Befestigungsmaterial an der Motor-Feuerwand des KFZ.
• Schieben Sie das Autoradio vorsichtig in den Einbaurahmen, bis es einrastet. Setzen Sie anschließend den Blendrahmen auf.

Achtung!

Bitte benutzen Sie beim Einbau die ISO-Anschlüsse des Autoradios. Die Fahrzeugspezifischen ISO-Adapter, die Sie gegebenenfalls benötigen, erhalten Sie in Fachwerk

stätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser. Bei Verwendung anderer Anschlussarten erlischt der Garantieanspruch!

Beachten Sie beim Einschieben die Verlegung der Kabel; sie konnten beschädigt werden.

Antennensstrom-Anschluss

Der Anschluss für den Antennenstrom steht für eine relaisgesteuerte Antenne zur Verfügung. Das Relais fahr t die Antenne dann automatisch aus, wenn das Radio angeschaltet wird. Beim Ausschalten fahr t die Antenne wieder ein.

Dieser Anschluss kann auch zum Steuern eines externen Verstärkers benutzt werden. Zum genauen Anschlussziehen Sieitte die Bedienungsanleitung des Verstärkers hinzu.

Verbinden Sie den Anschluss für den Antennenstrom niemals mit dem Motorstromkabel der Antenne; dies kann Schäden am Radio verursachen!

① Backup-Anschluss

Achten Sie darauf, dass für die Senderspeicher Dauerplus am Anschluss 6 im ISO-Block A anliegt. Ansonsten können Sie keine Radiosender speichern!

Nachdem alle Verbindungen hergestellt sind, betätigten Sie die Taste RESET mit einem Kugelschreiber oder anderen spitzen Gegenstand.
- Setzen Sie das Bedienteil wie unter beschrieben ein.

Anschlusschema

Ein externes Audiogerät an das Autoradio anschließen

• Verbinden Sie den Audio-Ausgang eines externen Audio-Gerätes (z. B. ein MP3-Player) über einen 3,5 mm Stereo-Klinkenstecker mit der Buchse AUX IN an der Vorderseite des Geräts.
• Wahlen Sie die Wiedergabe des Audioeinggangs aus, indem Sie mehrmals die Taste MD/LD drücken, bis im Display AUX angezeigt wird.

Das Gerät ausbauen

Um das Gerät wieder auszubauen, behmen Sie zunachst den Blendrahmen ab und führen Sie den rechten und den linken Schlüssel in den jeweiligen Schlitz an der Seiten des Gerätes ein. Die Laschen sind nun zurückgebogen und Sie konnen das Gerät Herausziehen.

Bedienteil einsetzen

• Setzen Sie das Bedienteil zuerst mit der linken Seite in den Rahmen. Drücken Sie dann die rechte Seite fest, bis sie einrastet.

• Überprüfen Sie, ob das Bedienteil richtig und fest im Rahmen sitzt. Ist das Bedienteil nicht richtig eingebaut, kann es zu Fehlfunktionen bei der Bedienung des Autoradioskommen.

Bedienteil abnehmen

• Drücken Sie die Taste zum Entriegeln des Bedienteils.
• Um das Bedienteil abzunehmen, kippen Sie es zünachst möglich nach vorne und ziehen erst die rechte, dann die linke Seite ab.

Hinweis

Wenn das Bedienteil nicht in den Rahmen eingesetzt ist, blinkt am Gerät die Diebstahlschutz LED.

Bewahren Sie das Bedienteil zum Schutz immer im Etui auf.

Batterien einlagen

Entnehmen Sie die mitgelieferte Batterie aus der Verpackung.
Zum Einlagen der Batterie bzw. für einen Batteriewechsel gehen Sie wie folgt vor:

• Ziehen Sie das Batteriefach aus der Fernbedienung, indem Sie erst dieSECTION Verriegelung eindrücken und dann das Batteriefach herausziehen.
• Entfernen Sie die verbrauchte Batterie und legen Sie eine neue Batterie vom Typ CR2025 (Knopf-zelle) in das Batteriefach ein. Achten Sie damit darauf, die Batterie entsprechend ihrer Polarität einzulegen.
• Schieben Sie das Batteriefach wieder in die Fernbedienung.

Fernbedienung benutzen

• Richten Sie die Fernbedienung auf den Infrarot-sensor an der Gerätevorderseite.
• Sie können die Fernbedienung bis zu einer Entfernung von ca. 8 m vom Gerät benutzen.

Bedienung über die Tasten am Gerät und auf der Fernbedienung

Die meisten Funktionen setzen sich sowohl über die Tasten am Gerät, als auch über die Fernbedienung bedieren. In dieser Anleitung sind die Tasten am Gerät beschrieben.

Sind die Tasten der Fernbedienung gemeint, so wird dies ausdrücklich erwähnt.

Hinweis

Etwa 5 Sekunden nach einer Einstellung wird wieder die Wiedergabe angezeigt und die Einstellung ist gespeichert.

Grundbedienung

Ein/Ausschalten

Drücken Sie kurz die Taste POWER/DIM zum Einschalten des Radios. Im Display erscheint die Anzeige WELCOME.

Tippen Sie die Taste POWER/DIM kurz an, um die Displaybeleuchting zu dimmen.

Zum Ausschalten halten Sie die Taste POWER/DIM länger gedrückt.

Lautstärke

• Drehen Sie den Multiregler, um die Lautstärke zu haben oder zu senken.

Achtung!

Stellen Sie die Lautstärke immer nur so hoch ein, dass Sie die akustischen Signale von Einsatzfahrzeugen jederzeit noch deutlich horen können!

Bass/Höhen/Balance/Fader

• Drücken Sie den Multiregler, um die aktuelle Einstellung von Bass (BASS), Höhen (TREBLE), Balance (BALANCE) und Fader (FADER) anzuzeigen.
• Drehen Sie den Multiregler, um die Einstellungen zu ändern.

Loudness

• Halten Sie die Taste MD/LD gedrückt, um die Loudness-Funktion ein- oder auszuschalten.

Display

• Durch Drücken der Taste DISP können Sie die Anzeige im Display folgendermaßen umschalten:

Beim Radioempfang:

Programmname, Uhrzeit (wird bei RDS-Empfang automatisch eingestellt), PTY-Einstellungen (diese RDS-Funktionen werden von den Sendeanstalten in entsprechlichem Umfang gesendet; siehe auch Kapitel „Radiofunktionen”) und Freqenz.

Im CD-Betrieb:

Uhrzeit, PTY-Einstellungen und Frequenz.

Hinweis

Wenn Sie keine RDS oder PTY-Informationen empfangen, erscheid „NO CLOCK" oder „NO PTY" im Display. Jege Anzeige erscheid nur für ein paar Sekunden.

Betriebsart einstellen

• Drücken Sie die Taste MD/LD, um zwischen Radioempfang (Frequenzanzeige), CD/MP3-Betrieb (CD), Kartenfach (SD/MMC), USB-Anschluss (USB) und Audioeingang (AUX) zu wechseln.

Hinweis

Die Betriebsarten CD, SD/MMC und USB lessen sich nur aufrufen, wenn das entsprechende Medium eingelegt ist.

RESET - Radio zurücksetzen

Um das Autoradio in den Auslieferungszustand zusammen, drücken Sie die Taste RESET mit einem spitzen Gegenstand, z. B. einem Kugelschreiber.
- Setzen Sie das Autoradio zurück:

• bei der ersten Inbetriebnahme,
• nach Anschluss der Kabel,

• wenn nicht alle Funktionstasten funktionieren

• bei Erscheinen einer Fehlermeldung im Display.

Einstellungen des Multireglers

Über den Multiregler können Sie zusammen die Einstellung von Einschaltlautstärke, Uhrzeiteinstellung, Lautstärke des Verkehrsfunks, EON-Funktion, Aufnahmeformat und Equalizer vornehmen.

• Halten Sie den Multiregler für etwa 2 Sekunden lang gedrückt und drücken Sieihn dann mehrmals, um folgende Einstellungen aufzurufen:

INVOL-Einschaltlaufstrakte

• Drehen Sie den Multiregler, um eine Lautstärke einzustellen, mit der das Autoradio eingeschaltet werden sollen.

ADJ-Uhrzeit

Ihr Autoradio ist mit einer RDS-gesteuerten Uhr ausgestattet. Die Uhr stellt sich bei eingeschalteter EON-Funktion automatisch und lauft auch bei ausgeschalteten Radio weiter. Wenn Sie kein RDS-Signal empfangen, können Sie hier die Uhrzeit auch manuell einstehen.

• Drehen Sie den Multiregler nach rechts, um die Stunden einzustellen und nach links, um die Minuten einzustellen.

TAVOL - Lautstärke bei Verkehrsfunk

• Drehen Sie den Multiregler, um eine Lautstärke einzustellen, mit der Verkehrsnachrichten eingeschaltet werden sollen.

EON - Funktion

Drehen Sie den Multiregler, um die EON-Funktion ein- (EON ON) oder auszuschalten (EON OFF). Bei eingeschalteter EON-Funktion schaltet das Radio zu Verkehrsfunk oder PTY-Typen um, wenn die TA- oder PTY-Funktion eingestellt worden ist.

REC-Aufnahmeformat

• Drehen Sie den Multiregler, um das Aufnahme-format für die Aufnahme auf SD/MMC bzw. USB-Datenträgern auf MP3 (MP3-Dateien) oder WMA (WindowsMedia-Audio) einzustellen.

DSP - Equalizer

• Drehen Sie den Multiregler, um eine der Einstellungen DSP CLASSIC, DSP ROCK, DSP POP, DSP FLAT oder DSP NONE zu wahren. In der Einstellung DSP NONE ist kein Digital Sound Processing (DSP) zugeschaltet.

Sie können den Equalizer auch durch Drücken der Taste DSP auf der Fernbedienung einstehen. Bei dieser Einstellung ist DSP ausgeschaltet, wenn wieder die Radiofrequenz angezeigt wird.

Die DSP-Equalizer Einstellung wird unter im Display angezeigt.

Radiofunktionen

Bandbereich wahlen

• Drücken Sie die Taste BND/ENT, um zwischen UKW (FM1, FM2, FM3) und Mittelwelle (MW1, MW2) zu wechseln.

Sender automatisch suchen

• Drücken Sie kurz die Suchlauftasten oder um einen Suchlauf vorwärts/rückwärts zu starten. Der Suchlauf hält beim nachsten gefundenen Sender an.

Sender manuell einstellen

• Wenn Sie eine der Tasten ◆ oder ◆ für zwei Sekunden gedrückt halten, schalten Sie auf die manuelle Sendersuche um. Im Display erscheidt MANUAL.
• Drücken Sie nun die Suchlaufasten oder mehrmals, um die Freqenz in Schritten von 0,05 MHz (MW: 9 kHz) nach oben/unten einzustellen.

Wenn für etwa zwei Sekunden lang keine Taste gedrück wird, ist wieder die automatische Sendersuche eingestellt. Im Display erscheint AUTO.

Sender speichern

• Drücken Sie die Taste BND/ENT, um einen Bandbereich einzustellen.

In jedem Bereich können Sie sechs Sender speichern.

• Suchen Sie den Sender, den Sie speichern wollen.
• Nachdem der Suchlauf einen Sender befinden hat, drücken Sie für ca. drei Sekunden auf eine der Stationstasten 1-6.

Das kurze Ausschalten des Tons signalisiert die Speicherung.

Das Gerät schaltet nach ein paar Sekunden wieder in die Radiowiedergabe um.

Sender aufrufen

• Wahlen Sie mit BND/ENT den Bandbereich.
• Durch Drücken einer der Stationstasten 1-6 rufen Sie die gespeicherten Sender wieder auf.

Automatisches Speichern

• Halten Sie die Taste A/PS gedrück. Es startet sofort ein Suchlauf, der bei jedem gefundenen Sender ca fünf Sekunden anhalt. Die im Display blinkende Zahl zeigt die Nummer der Stationstaste an, auf die der jeweilige Sender abgespeichert wird. Bei schwachen Sendern lauft der Suchlauf automatisch weiter.
• Drücken Sie, während der Suchlauf angehalten ist, eine Stationstaste, um den Sender auf einem anderen Speicherplatz zu speichern.

Gespeicherte Sender durchlaufen

• Sie können die gespeicherten Sender des aktuellen Sondebereichs aufrufen.
• Wahlen Sie mit BND/ENT den Bandbereich.
• Drücken Sie kurz die Taste A/PS. Alle Sender werden kurz angewählt.
• Wenn Sie den gewünschten Sender horen, drücken Sie kurz die Taste A/PS.

Alternative Frequenzen (AF)

Sie können nach alternativen Frenzen eines Sendersuchen, damit dieser immer optimal empfangen werden kann.

• Drücken Sie die Taste AF. Im Display erscheint die Anzeige AF. Das Radioucht nun immer nach der optimalen Radiofrequenz des aktuellen eingestillten Senders.

Regionalprogramme

Einige Sender strahlen Regionalprogramme aus.

• Damit nur die Regionalprogramme des Senders wiedergegeben werden, halten Sie die Taste AF gedrückt, bis im Display die Anzeige REG ON erscheint.
• Um wieder das überregionale Programm wiederzugegeben, halten Sie die Taste AF gedrückt, bis im Display die Anzeige REG OFF erscheint.

PTY (Program Type Code Programm Typ/Art Kennung)

Für diese Funktion muss die EON-Funktion eingeschaltet sein.

• Um die PTY-Suche zu aktivieren, drücken Sie die Taste PTY. Im Display erscheint die Anzeige PTY. Bei der Sendersuche werden nur Sender der aktuell gewählten PTY-Kennung (siehe Tabelle PTY-Kennungen) berücksichtigt.
  Um die PTY-Suche zu deaktivieren, drucken Sie die Taste PTY erneut.

PTY-Kennung einstellen

• Halten Sie die Taste PTY gedrückt und drehen Sie dann den Multiregler, um die einzelnen PTY-Kennungen einzustellen.

Sender nach PTY-Kennung suchen

• Wenn Sie während der Anzeige einer PTY-Kennung kurz die Taste PTY oder die Tasten / drucken, startet sofort ein Suchlauf nach Sendern, die dieser PTY-Kennung entsprechen.

Wird kein Sender gefunden, der dieser PTY-Kennung entspricht, erscheint kurz die Anzeige NOT FND und danach endet der Suchlauf beim zuletzt eingestillten Sender.

PTY-Kennungen

PTY-Anzeige		Inhalt
1	NEWS	Nachrichten
2	AFFAIRS	Politik&Zeitgeschehen
3	INFO	Spezielle Wortprogramme
4	SPORT	Sport
5	EDUCATE	Lernen&Weiterbildung
6	DRAMA	Hörspiel&Literatur
7	CULTURE	Kultur, Kirche, Gesellschaft
8	SCIENCE	Wissenschaft
9	VARIED	Unterhaltendes Wort
10	POP M	Pop-Musik
11	ROCK M	Rock-Musik
12	EASY M	Unterhaltungsmusik
13	LIGHT M	Leichte klassische Musik
14	CLASSICS	Ernsthe klassische Musik
15	OTHER M	Spezielle Musikprogramme
16	WEATHER	Wetter
17	FINANCE	Finanzen
18	CHILDREN	Kinderprogramm
19	SOCIAL	Gesellschaftliches
20	RELIGION	Religion
21	PHONE IN	Anrufersendungen
22	TRAVEL	Reisen
23	LEISURE	Freizeit
24	JAZZ	Jazz-Musik
25	COUNTRY	Country-Musik
26	NATION M	Nationale Musik
27	OLDIES	Oldie-Musik
28	FOLK M	Volksmusik
29	DOCUMENT	Dokumentation
30	TEST	Displayanzeige „Alarm Test"
31	ALARM	Alarmmeldungen

Bitte beachten Sie, dass diese Informationen von der Region, der Rundfunkanstalt und dem Sender abhängig sind.

TA ("Traffic Announcement") - VERKEHRSFUNK

Für diese Funktion muss EON-Funktion eingeschaltet sein.

• Drücken Sie die Taste TA kurz, um diesen Modus ein oder auszuschalten.

Im TA-Modus wird von anderen Sender oder Betriebsarten(sofort auf den Radiosender umgeschaltet, der gerade Verkehrsfunk überträgt. Dabei wird der unter TAVOL eingebene Lautstärke Pegel eingestellt.

Die TA-Funktion kann während der Wiedergabe von Verkehrsfung durch erneutes Drücken der Taste TA unterbrochen werden, ohne dass der TA-Modus abgeschaltet wird.

Audio-CDs spielen

ESP „Electric Shock Protection“

Das Gerät ist mit einer Anti-Schock-Funktion ausgestattet. Diese Funktion dient dazu Erschüttungen z. B. auf unebenen Straβen, auszugleichen und eine unterbrechnungsfrei Wiedergabe auch bei Bewegung des Geräts zu gewährleisten. Beim Einschalten des Geräts füllt sich der Speicher automatisch mit Daten:

• bei Audio-CDs für 10 Sekunden;
• bei MP3-CDs für 120 Sekunden.

Weitere Hinweise zum CD-Betrieb

Feuchtigkeit und hohe Luftfeuchtigkeit konnen Fehlfunktionen des CD-Spielers verursachen. Schalten Sie in thisem Fall die Fahrzeug-Heizung an, um die Feuchtigkeit vor Gebrauch verdunsten zu setzen. Setzen Sie den CD-Spieler keinen extrem hohen oder niedrigen Temperaturen aus.

CDs einlagen und herausnehmer

• Klappen Sie das Bedienteil herunter, indem Sie die Entriegelung für das Bedienteil drucken.
• Schieben Sie die CD mit der beschriften Seite nach oben in das CD-Fach.
• Schreiben Sie das Bedienteil wieder, indem Sie es hochklappen. Die Wiedergabe der CD beginnnt. Im Display erscheint TOC READ (Inhaltsverzeichnislesen).
  Zum Herausnehmen der CD öffnen Sie wiederum das Bedienteil. Drücken Sie die Taste OPEN. Die CD wird ausgeworfen. Das Autoradio schaltet in den Radio-Modus.

Achtung!

Fahren Sie nicht mit einer ausgeworfenen CD. Entnehmen Sie die CD sofort aus dem CD-Fach. Wenn eine ausgeworfene CD nicht nach etwa 5 Sekunden entnommen wird, zieht Sie das Gerät wieder ein, die Wiedergabe wird jedoch nicht gestartet.

Titel überspringen

• Mittels der Taste > oder <>, können Sie den nachsten bzw. den vorherigen Titel wahlen. Die Titelnummer wird im Display angezeigt.

Schneller Vor/Rücklauf

• Halten Sie die Tasten▶ oder « länger gedrückt, um einenchnellen Vor- oder Rücklauf zu starten.

CD unterbremen

Die Wiedergabe konnen Sie mit der Taste PAU/1 unterbremen. Um die Wiedergabe fortzusetzen, drücken Sie die Taste PAU/1 noch einmal.

Einen Titel wiederholen

• Drücken Sie die Taste RPT/2. Im Display wird RPT ONE angezeigt und danach RPT. Der aktuelle Titel wird wiederholt.

Ein abermaliges Drücken setzen die normale Wiedergabe (gesamte Disk wird wiederholt) in Gang. Im Display erscheint kurz RPT ALL.

Wiederholfunktion bei MP3-CDs:

• Drücken Sie die Taste RPT/2. Im Display wird RPT ONE angezeigt und danach RPT. Der aktuelle Titel wird wiederholt.
• Drücken Sie die Taste RPT/2 ein weiteres Mal. Im Display wird RPT DIR angezeigt und danach RPT ALL. Alle Titel des aktuellen Verzeichnisses werden wiederholt.

Ein abermaliges Drücken setzen die normale Wiedergabe (gesamte Disk wird wiederholt) in Gang. Im Display erscheint kurz RPT ALL.

Titel kurz anspielen

• Drücken Sie die Taste INT/3. Im Display wird INT angezeigt. Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt. Ein abermaliges Drücken setzen die normale Wiedergabe in Gang.

Zufallswiedergabe aller Titel

• Drücken Sie die Taste RDM/4. Im Display wird RDM angezeigt. Es wird eine zufallsgesteuerte Wiedergabe gestartet. Ein erneutes Druppen setzen die normale Wiedergabe in Gang.

MP3-CDs spielen

Die Grundfunktionen entsprechen denen der Audio- CDs (siehe vorheriges Kapitel). Bei MP3-CDs konnen Sie jedoch die Titel und die Interpreten direkt anwahlen. These Funktion und die anderen MP3-spezifischen Funktionen sind maBgeblich abhängig von der MP3-CD.itte beachten Sie das schon beim Erstellen dieser CDs (siehe)nachster Abschnitt).

Es konnen alle gängigen Kodierungen abgespielt werden.

TITEL > INTERPRET > ALBUMNAME > ERSCHEINUNGSAHR > KOMMENTAR.

Hinweis: Erstellung von MP3CDs; ID3TAGs

MP3-CDs können wie Daten CDs Einzeltitel oder Verzeichnisse enthalten.itte beachten Sie bei der Erstellung einer MP3-CD, dass Sie Titel nicht auf derselben Ebene wie Verzeichnisse, sondern nur in den Verzeichnissen abspeichern.

Ein Vermischen von Titeln und Verzeichnissen auf derselben Ebene konnte zu Problemen beim Abspielen führen.

Beim Erstellen der MP3-Datei konnen Sie auBerdem so genannte "ID3-Tag" abspeichern (zurEingabe empfehlen wir einen ID3-TagEditor). Dies ist ein Informationsblock, der in der MP3-Datei enthalten ist. Dies konnen z. B. Informationen über den Interpreten, Titel, Albumname, Erscheinungsjahr und ein kurzer Kommentarsein. Das Autoradio kann diesen Informationsblock auslesen und im Display anzeigen.

SuchenachTiteln (Nummern)

Titelnummernsuchen

• Drucken Sie die Taste A/PS. Im Display erscheint die Anzeige 001.
  Die letzte Stelle der dreistiglen Titleleingabe blinkt.
• Drehen Sie den Multiregler, um die letzte Ziffer der Titelnummer einzugegeben.
• Drucken Sie den Multiregler.

Die zweite Stelle der dreistigigen Titleeingabe blinkt.

• Drehen Sie den Multiregler, um die Zehnerstelle der Titelnummer einzugeben.
• Drucken Sie den Multiregler.

Die erstige Stelle der dreistelligen Titleleingabe blinkt.

• Drehen Sie den Multiregler, um die Hunderterstelle der Titelnummer einzugeben.
• Wenn Sie die gewünschte Titelnummer eingebehen haben, bestätigten Sie die Eingabe mit BND/ENT. Der Titel wird sofort wiedergegeben.

Titelnamensuchen(Buchstaben)

• Drücken Sie A/PS zweimal.

Im Display blinkt die Anzeige A^** . Das erstee Zeichen blinkt.

• Drehen Sie den Multiregler, um einen Buchstaben oder eine Zahl einzugeben mit dem der Titelname beginnt. Drücken Sie den Multiregler.

Im Display blinkt das{nachste Zeichen.

• Drehen Sie den Multiregler, um den zweiten Buchstaben oder eine Zahl einzugeben. Drücken Sie den Multiregler.

Im Display blinkt das{nachste Zeichen.

• Drehen Sie den Multiregler, um den zweiten Buchstaben oder eine Zahl einzugeben.
• Drücken Sie die Taste BND/ENT, um alle Titel anzuzeigen, die mit den gesuchten Zeichen beginnen.
• Drehen Sie den Multiregler, um einen Titel auszuwahlen und starten Sie die Wiedergabe mit BND/ENT.

SuchenachVerzeichnissen

Vom aktuellen Verzeichnis ausuchen

• Drücken Sie A/PS dreimal. Das aktuell wiedergegebene Verzeichnis erscheint.
• Drehen Sie den Multiregler, um die vorhandenen MP3-Verzeichnisse anzuzeigen und wahren Sie mit der Taste BND/ENT ein Verzeichnis aus.

Die Wiedergabe des ersten Titels des ausgewählten Verzeichnisses startet sofort.

Vorheriges/Nachstes Verzeichnis wiedergeben

• Drucken Sie die Stationstaste 6, um das{nachste Verzeichnis bzw. die Stationstaste 5, um das vorherige Verzeichnis wiederzugegeben.

WMA-Dateien

Das Gerät kann auch WMA-Dateien abspieilen. Die Bedienung Funktioniert genau so wie bei MP3-Dateien.

Wiedergabe

Sie können einen MP3-Player oder einen anderen USB-Datenträger an den USB-Anschluss an der Gerätefront anschließen. Ihr Autoradio kann USB-Datenträger bis zu 1 GB verarbeiten. Dabei dar die Verzeichnisstruktur maximal 1024 Ordner, 4096 Dateien und eine Verzeichnistiefe von 8 Ebenen enthalten.

• Nehmen Sie die Schutzkappe vom USB-Anschluss ab.
• Verbinden Sie Ihr USB-Gerät mit dem Anschluss. Das Autoradio sucks nach MP3- oder WMA-Dateien auf dem Datenträger und im Display erscheint die Meldung USB.
  Die Bedienung zum Abspielen von Dateien auf dem externen Datenträger sowie die Suchfunktion Funktionieren bereits bei MP3-CDs.
• Wenn das Gerät in einem anderen Modus ist (CD oder Kartenleser), können Sie den USB-Anschluss mit der Taste MD/LD anwahlen.
• Setzen Sie die Schutzkappe wieder auf den USB-Anschluss, wenn kein USB-Gerät angeschlossen ist, um Verunreinigungen zu vermeiden.

Kartenleser

Ihr Autoradio verfügbar über einen Speicherkarten-schacht für SD-Karten und Multimedia-Karten.

Wiedergabe

• Schieben Sie eine Speicherkarte mit der Beschchrift nach rechts zeigend in das Kartenfach ein. Die Wiedergabe der MP3- oder WMA-Titel auf der Speicherkarte beginnt automatisch.
  Die Bedienung zum Abspielen von Dateien Funktioniert genau wie bei MP3-CDs.
• Wenn das Gerät in einem anderen Modus ist (CD, Radio, AUX oder USB), können Sie den Kartenleser mit der Taste MD/LD anwahlen.

Aufnahmefunktion

Hinweis:

Bitte beachten Sie die an Ihrwohnort gültigen rechtlichen Bestimmungen zum Anfertigen von Kopien von urheberrechtlich geschützten Werken. In Zweifelsfallen wenden Sie sichitte an einen Fachmann in ihrer Nähe.

Von Audio-CD aufnehmen

Sie können mit ihrem Autoradio Daten vom CD-Player auf den externen USB-Datenträger oder eine SD/MMC-Karte aufnehmen.

• Halten Sie im CD-Modus die Taste SCN/REC gedrückt.

Die Anzeige USB ALL erscheint (Beim Aufnahmeziel MMC erscheint MMC ALL).

• Drücken Sie die Taste SCN/REC mehrals um entweder die Aufnahmeoption USB/MMC-ALL (Alle Titel aufnehmen) oder USB/MMC -ONE (einen Titel aufnehmen) auszuwahlen.
• Starten Sie die Aufnahme, indem Sie die Taste BND/ENT drucken.

Die Audiodaten werden nun im vorher eingestelltten Format (MP3 oder WMA, siehe Seite 11 „Einstellung REC - Aufnahmeformat") auf dem Datenträger gespeichert. Zu Beginn der Aufnahme erscheint im Display die Meldung RECORD.

AnschlieBend signalisiert ein vorangestelltes "R" die Aufnahme.

Hinweis

Wenn der USB-Datentrager voll ist, wechselt die Aufnahme automatisch auf den Karten-leser, sofern eine Speicherkarte eingelegt ist (s. folgenden Kapitel).

Um die Aufnahme zu beeenden, drücken Sie nochmals kurz die Taste BND/ENT. Nachdem im Display kurz WAIT angezeigt wird, ist die Aufnahme gespeichert.

Sie konnen die Daten wieder abspielen, indem Sie mit der Taste MD/LD in den USB- oder SD/MMC-Modus schalten und dann den entsprechenden Titel vom Datenträger aufrufen.

MP3-Dateien kopieren

Sie können einzelnte Titel einer MP3-CD auf den externen USB-Datenträger oder eine SD/MMC-Karte kopieren.

• Halten Sie während der Wiedergabe eines Titels von einer MP3-CD die Taste SCN/REC gedrückt.
  Die Anzeige COPY MMC erscheint.
• Drücken Sie die Taste SCN/REC mehrals um entweder die Kopieroption COPY USB (auf USB-Datenträger kopieren) oder COPY MMC (auf SD/MMC-Karte kopieren) auszuwahlen.
• Starten Sie den Kopiervorgang, indem Sie die Taste BND/ENT drucken.

Während des Kopiervorgangs erscheint im Display COPY und eine Prozentangabe von 01 - 99, die den Kopierfortschnitt anziegt. Nach der Anzeige COPY 99 ist der Kopiervorgang beendet und die Wiedergabe des MP3-Titels wird fortgesetzt.

Vom Radio oder Audioeingang aufnehmen

Sie können mit ihrem Autoradio auch Daten von Radio bzw. dem Audioeingang auf einen USB-Stick oder eine Speicherkarte aufnehmen.

• Legen Sie ein Speichermedium in Kartenfach oder USB-Anschluss ein und wahlen Sie mit der Taste MD/LD den Radiomodus oder die Betriebsart AUX.
• Starten Sie gegebenenfalls die Wiedergabe des externen Audiogerätes.
• Halten Sie die Taste SCN/REC gedrückt. Die Anzeige REC MMC erscheint.
• Drücken Sie die Taste SCN/REC mehrals um entweder die Aufnahmeoption USB (Auf USB-Speichermedium aufnehmen) oder MMC (auf SD/MMC Speicherkarte aufnehmen) auszuwahlen.
• Starten Sie den Kopiervorgang, indem Sie die Taste BND/ENT drucken.

① Hinweis zu den Aufnahmedateien

Die Aufnahmen werden mit folgenden Bezeichnungen auf dem Datenträger gespeichert:

Audio-CD Aufnahmen: Track01, Track02 ...

MP3-CD Aufnahmen: Music01, Music02 ...

Radioaufnahmen: Tuner01, Tuner02 ...

Audio-CD- und Radioaufnahmen werden in Stereo und mit einer Bitrate von 128 kbps bzw. einer Samplingfrequenz von 44kHz aufgenommen. Beim Kopieren von MP3-Dateien wird das Aufnahmeformat der Kopierquelle übernommen.

Bluetooth-Betrieb

Anschluss

• Schlieben Sie die Mikrofoneinheit an das Autoradio an, wie unter „Anschluss/Anschluss-schema" beschrieben.

Für die Verwendung der Mikrofoneinheit benöttigen Sie ein Mobilefon, welches die Bluetooth-Datenübertragung unterstützen.

Telefon mit dem Autoradio koppeln

• Führn Sie an Ihrhem Mobiltelefon dieSuchenach Bluetooth-Geräten durch.
• Nach erfolglicher Suche erscheint für das Autoradio der Eintrag CAR-BT im Display des Mobiltelefons.
• Wahlen Sie diesen Eintrag zur Verbindung aus und geben Sie bei der anschließenden Passwort-abfrage das Password 0000 für das Autoradio ein. Eventuell müssen Sie den Verbindungsaufbau noch einem bestätigten.

Nach erfolglicher Kopplung erscheint im Display des Autoradios kurz CONNECT und die grüne LED an der Mikrofoneinheit leuchtet.

Mikrofon verwenden

Während des Telefonats horen Sie den Anrufer über die an das Autoradio angeschlossenen Lautsprecher.

• Für die optimale Übertragung ihrer Stimme,platzieren Sie die Mikrofoneinheit in Ihr Höhe.
• Bringen Sie die Mikrofoneinheit z. B. am Armaturenbrett an. Sie können hierzu den mitgelieferten Klebestreifen verwenden. Reinigen Sie in thisem Fall vorher die Fläche von Staub und Fett. Der Klebestreifen kann für die Befestigung auf fast allen glatten Untergründen verwendet werden.

Bedienung

Anruf annehmen/beenden

Bei einem eingehenden Anruf horen Sie das Anruf signal über Ihr Mobiletelefon, während im Display des Autoradios die Anrufernummer angezeigt wird.

• Nehmen Sie einen ankommenden Anruf an, in dem Sie die Taste TALK auf der Mikrofoneinheit drücken oder die Taste ANNEHMEN auf der Fernbedienung bzw. an der Vorderseite.
• Beenden Sie das Telefonat, indem Sie die Taste TALK auf der Mikrofoneinheit erneut drücken, oder die Taste BEENDEN drucken.

Anruf abweisen

• Drücken Sie bei einem eingehenden Anruf für länger als 2 Sekunden die Taste TALK auf der Mikrofoneinheit, oder drücken Sie Taste BEENDEN, um den Anruf abzuweisen.

Anrufen

• Drücken Sie die Taste ANNEHMEN auf der Fernbedienung. Im Display des Autoradios erscheint ein blinkender Cursor.
• Geben Sie mit den Zifferntasten auf der Fernbedienung eine Telefonnummer ein, die Sie anrufen möchten.
• Drucken Sie die Taste ANNEHMEN erneut. Die Nummer wird gewählt.

Wahlwiederholung

• Halten Sie die Taste TALK an der Mikrofoneinheit oder die Taste ANNEHMEN auf der Fernbedienung bzw. an der Vorderseite. für etwa 2 Sekunden lang gedrückt.
• Wenn zuvor keine Rufnummer über die Ziffern-tasten der Fernbedienung gewählt wurde, erscheid im Display kurz REDIAL und danach wird die zuletzt gewählte Rufnummer des Mobiltelefons gewählt.
  Wurden bereits eine oder mehrere Rufnummern über die Zifferntasten der Fernbedienung gewählt, entscheidet im Display REDIAL..

Drehen Sie den Multiregler oder drücken Sie die Tasten VOL / + auf der Fernbedienung, um die 10 zuletzt gewährten Rufnummern nacheinander anzuzeigen.

Drucken Sie die Taste ANNEHMEN, um die ausgewählte Rufnummer zu wahlen.

Wahlen Sie den Eintrag REDIAL aus und drücken Sie dann die Taste BEENDEN, um die Wahlwiederholung zu beenden.

Audio-Streaming (A2DP)

Ihr Autoradio verwendet das A2DP-Profil (Advanced Audio Distribution Profile) und kann damit Audiodaten Ihr Mobiletelefons wiedergeben.

• Wahlen Sie an Ihrm Mobiltelefon eine Audiodatei aus und starten Sie die Wiedergabe. Im Display des Autoradios erscheint der Eintrag A2DP und die Audiodatei wird über die Laufsprecher des Autoradios wiedergegeben.

Hinweis

Am Mobiltelefon muss eventuell die Wieder-gabe über Bluetooth Stereo-Headset umgestellt werden.

Lesen Sie dazu unbedingt auch in der Bedienungsanleitung Ihres Mobiltelefons. Bei einigen weniger Mobiltelefonen wechselt das Autoradio nicht automatisch in den A2DP-Modus. Wechseln Sie in thisem Fall in den A2DP-Modus, indem Sie mehrmals die Taste MD/LD drucken, bis im Display die Anzeige A2DP erscheint.

Sicherung erneern

Das Autoradio verfügbar auf der Rückseite über eine 10 A Sicherung, die auslöst, wenn es zu

Spannungsspitzen oder einem Kurzschluss kommt sollte.

• Ersetzen Sie die Sicherung in thisem Fall durch einen gleichwertigen, in den technischen Daten angegebenen Typ mit gleicher Abschaltcharakteristik.
• Stellen Sie vor einem erneuten Einsatz des Autoradios die Ursache für das Auslösen der Sicherung ab.

Fehlerbehebung

Das Gerät lassst sich nicht einschalten

Die Zündung ist nicht eingeschaltet.

• Schalten Sie die Zündung durch Drehen des Schlüssels ein.
  Eine der Sicherungen ist defekt.
• Ersetzen Sie die Sicherung.

Die CD wird nicht geladen oder ausgeworfen

Es befindet sich bereits eine CD im Autoradio.

• Entfernen Sie die CD.
  Die CD ist verkehr herum eingelegt worden.
• Legen Sie die CD mit der Beschriftung nach oben ein.
  Die CD ist verschmutzt oder defekt.
  Säubern Sie die CD oder legen Sie eine andere CD ein.
  Die Temperaturen im Auto sind zu hoch.
• Warten Sie, bis sich die Umgebungstemperatur normalisiert hat.
  Kondensation auf der Laserlinse
• Schalten Sie das Autoradio ein paar Stunden aus und versuchen Sie es dann erneut.

Kein Ton

Die Lautstärke steht auf Minimum.

• Heben Sie die Lautstärke an.
  Die Kabel sind nicht richtig angeschlossen.
• Überprüfen Sie die Kabelverbindungen.

Funktionstastenz Funktionieren nicht

Am Gerät liegt eine Störung vor.

• Drucken Sie die Taste RESET.
  Das Bedienteil sitzt nicht korrekt.
• Überprüfen Sie den korrekten Sitz des Bedienteils.

Die CD springt

Der Einbauwinkel übersteigt 30^

• Korrigieren Sie den Einbauwinkel.
  Die CD ist sehr schmutzig oder defekt.
  Säubern Sie die CD oder legen Sie eine andere CD ein.

Fehler bei selbstgebrannten CDs

Überprüfen Sie die selbstgebrannte CD in einem anderen Abspielgerät.

Radio und/oder die Automatische Senderspeicherung Funktionieren nicht

Das Antennenkabel ist nicht korrekt angeschlossen.

• Überprüfen Sie das Antennenkabel auf korrekten Sitz.
  Die Sendersignale sind zu schwach.
• Stellen Sie die Sender manuell ein.

Senderspeicher Funktioniert nicht

Der Anschluss 6 im ISO-Block A (Dauerplus) ist nicht richtig angeschlossen.

• Überprüfen Sie die Kabelverbindungen.
  Beachten Sie hierzu das Kapitel "Anschluss".

Gerät am USB-Anschluss Funktioniert nicht

Der USB-Anschluss ist für Geräte, die nach der USB-Norm Funktionieren, bestimmt. Nicht alle am Markt erhältliche Gerät erfüllen diese Norm. Unter Umständen ist ein Gerät, das nicht nach USB-Norm Funktioniert, angeschlossen.

• Schließen Sie ein Gerät an, das nach USB-Norm Funktioniert.

Kartenlesegerat liest die Karte nicht

Eventuell ist die Karte defekt, verschmutzt und nicht richtig eingelegt.

• Überprüfen Sie die Karte. Schieben Sie sie mit der beschriften Seite nach rechts zeigend ein.

Die Bluetooth-Verbindung Funktioniert nicht

Das Mobiletelefon unterstützt keine Bluetooth-Übertragung.

Das Mobiltelefon ist nicht mit dem Autoradio gekoppelt.

• Führer Sie die Verbindung von Mobiltelefon und Autoradio erneut durch. Lesen Sie dazu unbedingt auch die Anleitung Ihres Mobiltelefons.

Reinigung

• Reinigen Sie das Gehäuse ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. Achten Sie darauf, dass bei der Reinigung keine Feuchtigkeit in das Gerät gelangt!

Warnung!

Dringt Feuchtigkeit in das Gerä ein, besteht die Gefahr eines elektrischen Schlages!
Außer dem kann das Gerät darauf irreparabel beschädigt werden!

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.
Beachten Sie die aktuell geltenden Vorschriften.
Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Batterien/Akkus entsorgen

Batterien/Akkus)dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. These Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführten werden können. Geben Sie Batterien/Akkus nur im entladen zu-Stand zurück.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Garantie und Service

Sie erhalten auf这点es Gerät 3 Jahre Garantie ab Kaufdatum. Sollten Sie trotz unserer hohen Qualitätsstandards einen Grund zur Beanstandung这点es Gerätes haben, so kontaktieren Sieitte unsere Service-Hotline.

Falls eine Telefonische Bearbeitung ihrer Beanstandung nicht möglich ist, erhalten Sie dont

• eine Bearbeitungsnummer (RMA-Nummer) sowie
• eine Adresse, an die Sie Ihr Produkt zur Garantieabwicklung einsenden können.

Bitte legen Sie im Falle einer Einsendung eine Kopie des Kaufbeleges (Kassenzettel) bei. Das Gerät muss transportsicher verpackt und die RMA-Nummer direkt ersichtlich sein. Einsendungen ohne RMA-Nummer können nicht beareritet werden.

(i) Hinweis:

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler.

Die Garantieleistung gilt nicht

• für Verschleiße
• für Beschädigungen an zerbrechlichen Teilen wie Schaltern oder Akkus.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlich festgelegten Gewährleistungsansprüche werden durch diese Garantie nicht eingeschränkt.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

SilverCrest

Garantie

Bluetooth-Autoradio KH 2375

Um einen kostenlosten Reparaturablauf zu gewährleisten, setzen Sie sichitte mit der Service-Hotline in Verbindung. Halten Sie hierfür ihren Kassenbeleg bereit.

Absenderitte deutlich schreiben:

Name

Vorname

Strasse

PLZ/ORT

Land

Telefon

Datum/Unterschrift

DE Kompernaß Service Deutschland

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz,

ggf. abweichende Preise aus dem Mobilfunknetz)

Fax: [phone]

e-mail: [e-mail]

AT Kompernaß Service Österreich

Tel.: [phone]

email: [e-mail]

www.mysilvercrest.de

Fehlerbeschreibung :
