BEDIENUNGSANLEITUNG A-30, A-30-K, A30 PIONEER

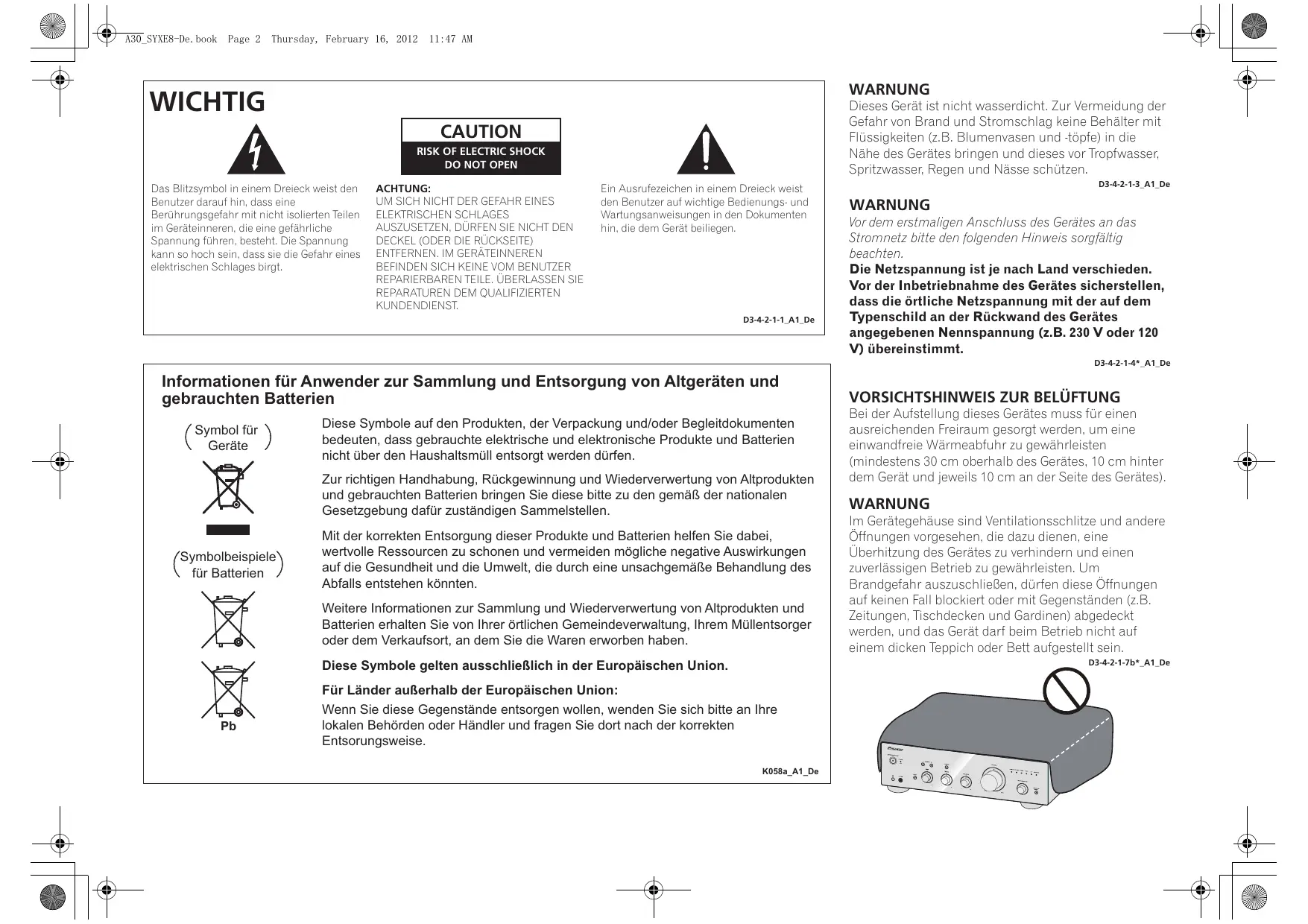

A30_SYXE8-De.book Page 2 Thursday, February 16, 2012

11:47 AM WARNUNG WICHTIG Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN Das Blitzsymbol in einem Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlages birgt.

ACHTUNG: UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST.

Ein Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.

WARNUNG Vor dem erstmaligen Anschluss des Gerätes an das Stromnetz bitte den folgenden Hinweis sorgfältig beachten. Die Netzspannung ist je nach Land verschieden. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt. D3-4-2-1-4*_A1_De

Informationen für Anwender zur Sammlung und Entsorgung von Altgeräten und gebrauchten Batterien Symbol für Geräte

Diese Symbole auf den Produkten, der Verpackung und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht über den Haushaltsmüll entsorgt werden dürfen. Zur richtigen Handhabung, Rückgewinnung und Wiederverwertung von Altprodukten und gebrauchten Batterien bringen Sie diese bitte zu den gemäß der nationalen Gesetzgebung dafür zuständigen Sammelstellen.

Symbolbeispiele für Batterien

Mit der korrekten Entsorgung dieser Produkte und Batterien helfen Sie dabei, wertvolle Ressourcen zu schonen und vermeiden mögliche negative Auswirkungen auf die Gesundheit und die Umwelt, die durch eine unsachgemäße Behandlung des Abfalls entstehen könnten. Weitere Informationen zur Sammlung und Wiederverwertung von Altprodukten und Batterien erhalten Sie von Ihrer örtlichen Gemeindeverwaltung, Ihrem Müllentsorger oder dem Verkaufsort, an dem Sie die Waren erworben haben.

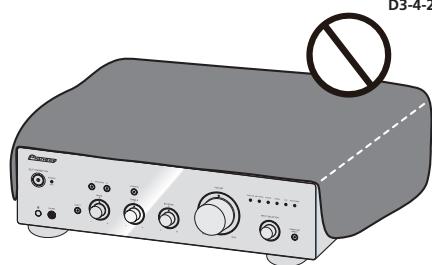

Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 30 cm oberhalb des Gerätes, 10 cm hinter dem Gerät und jeweils 10 cm an der Seite des Gerätes).

WARNUNG Im Gerätegehäuse sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des Gerätes zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Um Brandgefahr auszuschließen, dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein. D3-4-2-1-7b*_A1_De

Diese Symbole gelten ausschließlich in der Europäischen Union.

VORSICHTSHINWEIS ZUR BELÜFTUNG Für Länder außerhalb der Europäischen Union: Wenn Sie diese Gegenstände entsorgen wollen, wenden Sie sich bitte an Ihre lokalen Behörden oder Händler und fragen Sie dort nach der korrekten Entsorungsweise. K058a_A1_De

A30_SYXE8-De.book Page 3 Thursday, February 16, 2012

11:47 AM Betriebsumgebung Betriebstemperatur und Betriebsluftfeuchtigkeit: +5 °C bis +35 °C, 85 % rel. Feuchte max. (Ventilationsschlitze nicht blockiert) Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden. D3-4-2-1-7c*_A1_De

Falls der Netzstecker des Netzkabels dieses Gerätes nicht in die Zusatzsteckdose einer anderen Komponente passt, muss er gegen einen Netzstecker der geeigneten Ausführung ausgewechselt werden. Ein derartiger Austausch des Netzsteckers muss vom Kundendienstpersonal vorgenommen werden. Wenn der vom Netzkabel abgeschnittene ursprüngliche Netzstecker in eine Netzsteckdose eingesteckt wird, besteht akute Stromschlaggefahr! Daher ist unbedingt dafür zu sorgen, dass der abgeschnittene Netzstecker sofort vorschriftsmäßig entsorgt wird. Vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, sollte der Netzstecker aus der Netzsteckdose gezogen werden, um das Gerät vollständig vom Netz zu trennen. D3-4-2-2-1a_A1_De

Dieses Gerät ist für den Heimgebrauch vorgesehen. Falls bei Einsatz zu einem anderem Zweck (z.B. Langzeitgebrauch zu gewerblichen Zwecken in einem Restaurant oder Betrieb in einem Fahrzeug bzw. Schiff) eine Funktionsstörung auftritt, die eine Reparatur des Gerätes erforderlich macht, werden die Reparaturkosten dem Kunden selbst dann in Rechnung gestellt, wenn die Garantiefrist noch nicht abgelaufen ist. K041_A1_De

VORSICHT MIT DEM NETZKABEL Fassen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie nicht das Gerät, Möbelstücke o.ä. auf das Netzkabel; sehen Sie auch zu, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln. Das Netzkabel sollte so gelegt werden, dass niemand darauf tritt. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an Ihre nächste autorisierte

PIONEER-Kundendienststelle oder Ihren Händler, um es zu ersetzen. S002*_A1_De

ACHTUNG Der /I STANDBY/ON-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden. D3-4-2-2-2a*_A1_De

Vielen Dank für den Erwerb dieses Pioneer Produkts. Lesen Sie bitte zum korrekten Betrieb Ihres Modells die gesamte Bedienungsanleitung durch. Bewahren Sie sie nach dem Durchlesen zur Einsicht an einem sicheren Ort auf.

Inhalt 01 Bevor Sie beginnen Prüfung des Kartoninhalts. . . . . . . . . . . . . . . . . . . 4 Batterien in die Fernbedienung einlegen (außer A-10) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Verwendung der Fernbedienung . . . . . . . . . . . . . . .4

Aufstellung des Verstärkers . . . . . . . . . . . . . . . . . . 4

02 Anschlüsse Anschließen der Kabel. . . . . . . . . . . . . . . . . . . . . . 5 “Bi-wiring” (Doppelverkabelung) . . . . . . . . . . . . . . 5 Lautsprecherkabel anschließen . . . . . . . . . . . . . . . 6 Audiokabel anschließen. . . . . . . . . . . . . . . . . . . . . 6 Zentrale Steuerung mit anderen PioneerKomponenten (außer A-10) verwenden . . . . . . . . . 6 Anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

03 Bedienelemente und Anzeigen Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Rückwand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Fernbedienung (außer A-10) . . . . . . . . . . . . . . . . . 9

04 Bedienung Wiedergabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

WARNUNG Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen. D3-4-2-1-7a_A1_De

(nur A-30) AUHTUNG: HEISSE OBERFLÄCHE. NICHT BERÜHREN. Die Oberabdeckung über dem internen Kühlkörper kann bei längerem Gebrauch dieses Produkts sehr heiß werden.

Bereitschaftsmodus einstellen . . . . . . . . . . . . . . .10 Wenn das Gerät als Verstärker eingesetzt wird (nur A-30) . . . . . . . . . . . . . . . . . . .10

Vornahme eine Audioaufnahme . . . . . . . . . . . . . 11 Automatisch in den Bereitschaftsmodus wechseln (Auto-Abschaltung) . . . . . . . . . . . . . . .11 Alle Einstellungen auf die Werkseinstellungen rücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

05 Zusätzliche Informationen Fehlerbehandlung . . . . . . . . . . . . . . . . . . . . . . . . 12 Reinigung des Geräts . . . . . . . . . . . . . . . . . . . . . 12 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . 13

A30_SYXE8-De.book Page 4 Thursday, February 16, 2012

11:47 AM Bevor Sie beginnen Kapitel 1:

Bevor Sie beginnen Prüfung des Kartoninhalts Achten Sie bitte darauf, dass sich beim Öffnen des Kartons folgendes Zubehör darin befindet: • Fernbedienung (außer A-10) • AAA/IEC R03-Trockenbatterien x2 (außer A-10) • Netzkabel • Garantiekarte • Bedienungsanleitung (dieses Dokument)

2 Legen Sie neue Batterien richtig herum ein; orientieren sich dabei an den Polaritätskennzeichnungen im Inneren des Batteriefachs. A-30

Hinweis • Die Abbildungen in der Bedienungsanleitung wurden zur besseren Erkennbarkeit vereinfacht, können daher etwas vom Aussehen des tatsächlichen Produktes abweichen. • Bei den Illustrationen wird meist die A-30 dargestellt.

Batterien in die Fernbedienung einlegen (außer A-10) 1

3 Schließen Sie den Deckel an der Rückseite. A-30

Öffnen Sie den Deckel an der Rückseite. A-30

Eine unsachgemäße Verwendung der Batterien kann zu Gefährdungen durch Auslaufen oder Explosion führen. Beachten Sie die folgenden Vorsichtsmaßnahmen: • Achten Sie beim Einlegen der Batterien darauf, die Federn an den Batteriekontakten  nicht zu beschädigen. • Verwenden Sie ausschließlich Batterien vom angegebenen Typ. Mischen Sie keine frischen mit älteren Batterien. • Achten Sie beim Einlegen der Batterien in die Fernbedienung darauf, dass diese richtig herum eingelegt werden. Orientieren Sie sich dabei an den Polaritätsmarkierungen  und . • Batterien nicht erhitzen, nicht zerlegen, nicht verbrennen, nicht mit Wasser in Berührung kommen lassen. • Batterien können auch bei identischer Größe und Form unterschiedliche Spannungen aufweisen. Verwenden Sie unterschiedliche Batterietypen niemals gleichzeitig. • Zum Schutz vor auslaufender Batterieflüssigkeit nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung längere Zeit (länger als einen Monat) nicht benutzen. Falls Batterieflüssigkeit auslaufen sollte, wischen Sie diese sorgfältig und restlos aus dem Inneren des Gehäuses, anschließend legen Sie neue Batterien ein. Falls auslaufende Batterieflüssigkeit an Ihre Haut gelangen sollte, spülen Sie diese sofort mit viel Wasser ab. • Bei der Entsorgung von verbrauchten Batterien sind die einschlägigen gesetzlichen Vorschriften und Umweltschutzbestimmungen strikt einzuhalten.

Verwendung der Fernbedienung Die mit dem Gerät gelieferten Batterien dienen in erster Linie zur Überprüfung, ob das Gerät richtig funktioniert; dürften daher auch nicht übermäßig lange halten. Wir empfehlen Alkalibatterien, die deutlich länger durchhalten. WARNUNG • Vermeiden Sie Gebrauch und Lagerung von Batterien unter direkter Sonneneinstrahlung oder an einem anderen sehr heißen Ort, z.B. im Inneren eines Fahrzeugs oder in der Nähe eines Heizkörpers. Dadurch können die Batterien auslaufen, sich überhitzen, explodieren oder in Brand geraten. Auch kann dies die Lebensdauer der Batterien verringern.

Die Fernbedienung hat einen Wirkungsbereich von ca. 7 m bei einem Winkel von ca. 30º zu ihrem Sensor.

Beachten Sie bei der Verwendung der Fernbedienung folgende Punkte: • Achten Sie darauf, dass sich keine Hindernisse zwischen der Fernbedienung und ihrem Sensor am Gerät befinden. • Die Fernbedienung arbeitet nicht zuverlässig, wenn ihr Sensor am Gerät starker Sonneneinstrahlung oder dem Licht einer Leuchtstofflampe ausgesetzt wird. • Fernbedienungen verschiedener Geräte können sich gegenseitig beeinflussen. Vermeiden Sie den Gebrauch anderer Fernbedienungen in der Nähe dieses Geräts. • Wechseln Sie die Batterien aus, wenn die Reichweite der Fernbedienung merklich nachlässt.

Aufstellung des Verstärkers Achten Sie bei der Aufstellung des Geräts darauf, dass es auf einer ebenen und stabilen Oberfläche steht. • Stellen Sie das Gerät nicht an folgenden Orten auf: – auf einem Farbfernsehgerät (das Bild könnte infolgedessen verzerrt sein) – in der Nähe eines Kassettenrekorders (oder eines anderen Gerätes, das ein magnetisches Feld erzeugt). Dadurch kann der Klang beeinträchtigt werden. – in direktem Sonnenlicht – in feuchten oder nassen Bereichen – in sehr heißen oder kalten Bereichen – an Orten mit starken Vibrationen oder Erschütterungen – an staubigen Orten – an Orten mit heißen Dämpfen oder Öldämpfen (wie z. B. in einer Küche) • Installieren Sie das Gerät nicht auf Sofas oder anderen schallschluckenden Objekten; andernfalls kann die Klangqualität leiden.

A30_SYXE8-De.book Page 5 Thursday, February 16, 2012

Anschlüsse Vorsicht • Bevor Sie Anschlüsse vornehmen oder abtrennen, schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Netzsteckdose. • Schließen Sie erst dann das Netzteil an, wenn sämtliche Verbindungen zwischen den Geräten hergestellt wurden.

Netzwerk-Audioplayer

Das Gerät kann mit Bi-wiring-fähigen Lautsprechern eingesetzt werden. Achten Sie darauf, die Verbindungen zum Hochtöner und Tieftöner korrekt herzustellen. • Achten Sie bei der Wiedergabe darauf, dass die Tasten SPEAKERS A und SPEAKERS B beide EINgeschaltet sind (Seite 7).

Lautsprechersystem Lautsprechersystem Links Entfernen Sie die Rechts Kurzschlussbrücke zwischen den Anschlüssen HIGH HIGH + und –.

Vorverstärker-Buchsen (PRE OUT) am Lautsprechersystem B Vorverstärker oder AV-Verstärker Rechts Links

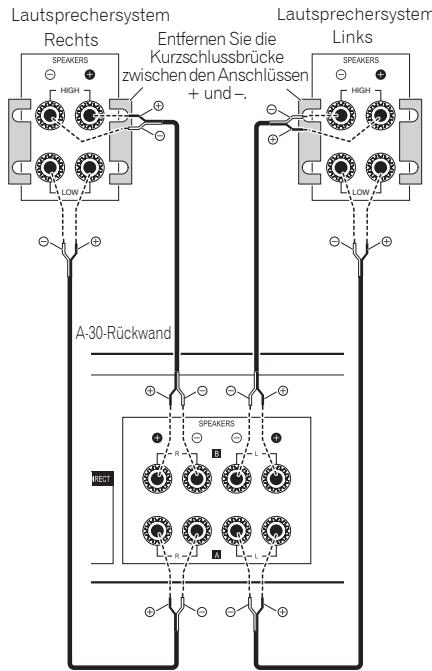

“Bi-wiring” (Doppelverkabelung)

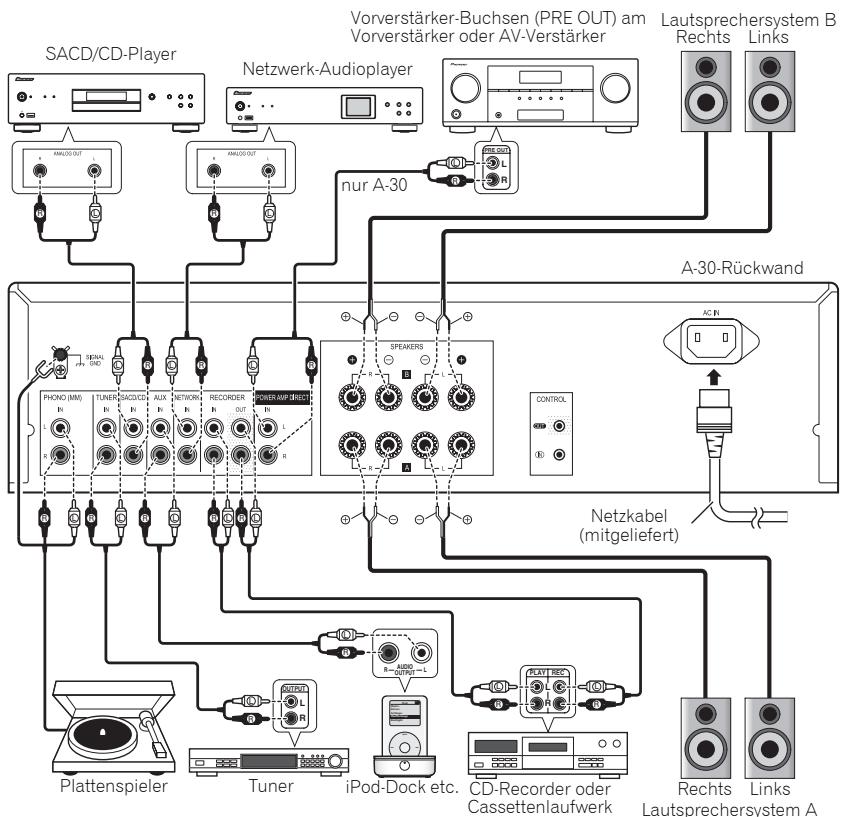

Anschließen der Kabel

• Der SIGNAL GND-Anschluss reduziert Störgeräusche, wenn das Gerät an Komponenten wie analoge Plattenspieler angeschlossen wird. • Schließen Sie die PHONO (MM)-Anschlüsse ausschließlich an Plattenspieler an; schließen Sie keine Plattenspieler mit integriertem Equalizer an. Andernfalls kann es zu extrem lauter, verzerrter Tonausgabe kommen, die Lautsprecher und andere Geräte beschädigen kann. • Die PHONO (MM)-Anschlüsse sind zum Anschluss von Plattenspielern mit MMTonabnehmern (Moving Magnet) vorgesehen. Plattenspieler mit MC-Tonabnehmern (Moving Coil) können nicht angeschlossen werden. • Achten Sie darauf, die Kabel nicht über die Oberseite des Geräts zu führen (wie auf der Abbildung gezeigt). In diesem Fall kann das von den Transformatoren in diesem Gerät erzeugte magnetische Feld ein Brummen in den Lautsprechern hervorrufen.

• Mit den POWER AMP DIRECT-Anschlüssen des Gerätes sollten niemals andere Komponenten verbunden werden; Ausnahme: Vorverstärkerausgänge (PRE-AMP OUT). • Falls Ihr Plattenspieler über ein geerdetes Kabel verfügt, schließen Sie dieses an den Erdungsanschluss dieses Verstärkers an.

iPod-Dock etc. CD-Recorder oder Cassettenlaufwerk

Lautsprechersystem A Vorsicht • Bei Bi-wiring-Anschluss der Lautsprecher achten Sie unbedingt darauf, dass die mit den Lautsprechern gelieferten und vermutlich angebrachten HIGH- und LOWKurzschlussbrücken entfernt werden, damit der Verstärker nicht beeinträchtigt wird. Detaillierte Hinweise finden Sie in der mit den Lautsprechern gelieferten Dokumentation.

L Hinweis • Beim Anschluss eines Cassettenlaufwerks kann es je nach Aufstellungsort zu Störgeräuschen bei der Wiedergabe kommen. Solche Störgeräusche entstehen durch Einstrahlungen durch das Verstärkernetzteil. In solchen Fällen ändern Sie den Ausstellungsort oder sorgen für mehr Abstand zwischen Cassettenlaufwerk und Verstärker. • iPod ist ein in den USA und anderen Ländern eingetragenes Warenzeichen der Apple Inc.

Netzkabel (mitgeliefert)

Anschlüsse • Wenn Lautsprecher mit trennbaren Netzwerkschaltungen verwendet werden, beachten Sie bitte, dass nach Netztrennung kein Ton ausgegeben wird und die Lautsprecher beschädigt werden können. • Eine weitere Anschlussvariante besteht darin, die SPEAKERS A-Anschlüsse mit HIGH und die SPEAKERS B-Anschlüsse mit LOW zu verbinden (entgegengesetzt zur Abbildung).

Lautsprecherkabel anschließen 1 Verdrillen Sie die Seele (den Kern aus Metalladern) des Kabels. 2 Lösen Sie die Klemmmutter am SPEAKERS-Anschluss, führen Sie das Lautsprecherkabel in die nun sichtbare Öffnung am Anschluss. 3

• An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. • Sorgen Sie dafür, dass sämtliche blanken Lautsprecheradern gut verdrillt und vollständig in den Lautsprecheranschluss eingeführt werden. Falls blanke Adern an die Rückwand geraten, kann sich das Gerät aus Sicherheitsgründen abschalten.

Mehrere mit CONTROL IN/OUT-Anschlüssen ausgestattete Pioneer-Komponenten lassen sich mit dem A-30/A-20 verbinden; dadurch können diese Komponenten zentral über den Fernbedienungssensor des A-30/A-20 gesteuert werden. Auf diese Weise können auch Komponenten ohne Fernbedienungssensor gesteuert oder Komponenten an Stellen platziert werden, die nicht mit der regulären Fernbedienung erreicht werden.

Audiokabel anschließen

IN Schließen Sie den weißen Stecker an die linke Buchse (L), den roten Stecker an die rechte Buchse (R) an. Stecken Sie die Stecker bis zum Anschlag ein.

Zu anderen PioneerKomponenten mit CONTROL INAnschluss

CONTROL Andere PioneerKomponente mit CONTROL IN/OUTAnschlüssen

Vorsicht • Wenn Sie nur ein einziges Lautsprecheranschlusspaar (SPEAKERS A oder SPEAKERS B) oder eine Bi-wiring-Verbindung nutzen, sollte der Lautsprecher eine Nennimpedanz zwischen 4 Ω und 16 Ω aufweisen. Wenn Sie beide Lautsprecheranschlusspaare nutzen, sollten die angeschlossenen Lautsprecher eine Nennimpedanz zwischen 8 Ω und 32 Ω aufweisen. Hinweise zur Impedanz finden Sie in der mit den Lautsprechern gelieferten Dokumentation. • Achten Sie darauf, dass die positiven und negativen Anschlüsse am Verstärker (+/–) mit den richtigen Anschlüssen an den Lautsprechern verbunden werden.

Anschließen Wichtig • Ziehen Sie grundsätzlich den Netzstecker aus der Steckdose, wenn Sie Urlaub machen oder das Gerät aus anderen Gründen längere Zeit nicht nutzen. Beachten Sie, dass interne Einstellungen auch dann nicht verloren gehen, wenn das Gerät längere Zeit vom Stromnetz getrennt wird. • Bevor Sie den Netzstecker ziehen: Drücken Sie zuerst die Taste /I STANDBY/ON an der Frontblende des Gerätes, damit der A-30/A-20 abgeschaltet oder der A-10 in den Bereitschaftsmodus versetzt wird, bevor Sie die Verbindung zur Stromversorgung trennen. Vorsicht

Ziehen Sie die Klemmmutter wieder an. 1

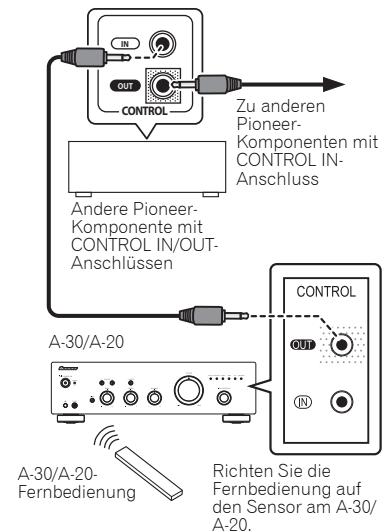

Zentrale Steuerung mit anderen Pioneer-Komponenten (außer A-10) verwenden

• Die Garantie erlischt, falls nicht das mitgelieferte

Netzkabel verwendet wird. Pioneer haftet nicht für jegliche entstehende Schäden. Das mit dem Modell A-30 gelieferte Netzkabel ist für einen Nennstrom von 10 A, das mit den Modellen A-20/A-10 gelieferte Netzkabel ist für einen Nennstrom von 2,5 A ausgelegt.

• Verwenden Sie ausschließlich das mit dem Gerät gelieferte Netzkabel. • Nutzen Sie das mitgelieferte Netzkabel ausschließlich für die nachstehend beschriebenen Zwecke. Nachdem sämtliche sonstigen Verbindungen hergestellt wurden, schließen Sie das Gerät an eine Steckdose an. A-30-Rückwand

A-30/A-20Fernbedienung

Richten Sie die Fernbedienung auf den Sensor am A-30/ A-20. Zur Steckdose

Hinweis • Zur Verbindung verwenden Sie ein handelsübliches Mono-Klinkensteckerkabel (ohne Widerstand). • Wenn die CONTROL IN/OUT-Anschlüsse verwendet werden, müssen analoge Verbindungen ebenfalls über handelsübliche Audiokabel hergestellt werden. Wenn lediglich die CONTROL IN/OUT-Verbindungen hergestellt werden, lässt sich das System nicht richtig steuern. • Wenn ein Steuerkabel an den CONTROL INAnschluss des A-30/A-20 angeschlossen wurde, lässt sich das Gerät nicht über den Fernbedienungssensor des A-30/A-20 bedienen, da der Fernbedienungssensor automatisch abgeschaltet wird.

1 Schließen Sie das mitgelieferte Netzkabel an den AC IN-Anschluss an der Rückwand des Gerätes an. 2 Stecken Sie den Netzstecker in eine Steckdose.

A30_SYXE8-De.book Page 7 Thursday, February 16, 2012

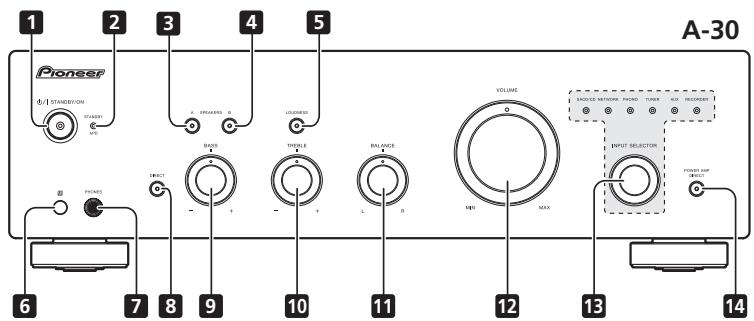

11:47 AM Bedienelemente und Anzeigen

Fernbedienungssensor (außer A-10)

DIRECT-Taste/Anzeige

Zum Anschluss von Kopfhörern. Bei gedrückter POWER AMP DIRECT-Taste wird kein Ton ausgegeben.

/I STANDBY/ON Schaltet den Verstärker ein und aus. Im Betrieb leuchtet die Betriebsanzeige in der Mitte der Taste auf. • Beim Modell A-10 schalten Sie mit dieser Taste zwischen Bereitschaft und Betrieb um.

Diese Anzeige leuchtet im Bereitschaftsmodus rot. Bei aktiver Auto-Abschaltung (APD) leuchtet die Anzeige grün (Seite 11).

SPEAKERS B Taste/Anzeige

Mit dieser Taste schalten Sie zu den mit den SPEAKERS B-Anschlüssen verbundenen Lautsprechern um. On : Die Anzeige leuchtet auf. Ton wird über das Lautsprechersystem ausgegeben. (Der Ton wird zusätzlich über den PHONES-Anschluss wiedergegeben.) Off : Die Anzeige erlischt. Die Tonausgabe über das Lautsprechersystem ist abgeschaltet. Diese Einstellung wählen Sie zum Hören mit Kopfhörern.

LOUDNESS Taste/Anzeige

10 TREBLE-Tonsteuerung

Zum Anpassen der Wiedergabe hochfrequenter Töne. In der mittleren Position (Normal) wird der Klang nicht beeinflusst. Bei Drehung nach rechts werden hochfrequente Töne betont, bei Drehung nach links entsprechend reduziert. • Diese Taste ist ohne Funktion, wenn die DIRECTTaste betätigt wurde.

Dieser Regler sollte gewöhnlich in der mittleren Position verbleiben. Zum Anpassen der Balance, falls der Ton eines Lautsprechers oder Lautsprecherpaares lauter wiedergegeben wird. Wenn die rechte Seite lauter erscheint, drehen Sie den Regler nach links; falls die linke Seite lauter erscheint, entsprechend nach rechts. • Diese Taste ist ohne Funktion, wenn die DIRECTTaste betätigt wurde.

Zum Hören bei geringer Lautstärke. On : Die Anzeige leuchtet auf: Betont die Wiedergabe niedriger und hoher Frequenzen zum Ausgleich von Klangverlusten bei geringer Lautstärke. Off : Die Anzeige erlischt: Diese Einstellung empfiehlt sich im Normalbetrieb. • Diese Taste ist ohne Funktion, wenn die DIRECTTaste betätigt wurde. • Je höher die Lautstärke, desto weniger wirkt sich die LOUDNESS-Schaltung aus.

Zum Anpassen der Wiedergabe niederfrequenter Töne. In der mittleren Position (Normal) wird der Klang nicht beeinflusst. Bei Drehung nach rechts werden niederfrequente Töne betont, bei Drehung nach links entsprechend reduziert. • Diese Taste ist ohne Funktion, wenn die DIRECTTaste betätigt wurde.

Mit dieser Taste schalten Sie zu den mit den SPEAKERS A-Anschlüssen verbundenen Lautsprechern um. On : Die Anzeige leuchtet auf. Ton wird über das Lautsprechersystem ausgegeben. (Der Ton wird zusätzlich über den PHONES-Anschluss wiedergegeben.) Off : Die Anzeige erlischt. Die Tonausgabe über das Lautsprechersystem ist abgeschaltet. Diese Einstellung wählen Sie zum Hören mit Kopfhörern.

Diese Taste drücken Sie, wenn der A-30 als Verstärker eingesetzt wird (Seite 10).

Drehen Sie den Knopf im oder gegen den Uhrzeigersinn, bis die Anzeige der gewünschten Eingangsquelle aufleuchtet. Wenn Sie den Knopf im Uhrzeigersinn drehen, leuchtet die Anzeige rechts, bei Drehung gegen den Uhrzeigersinn die Anzeige links. Wenn der Ton über die Fernbedienungstaste MUTE stummgeschaltet wird, blinkt die Anzeige der mit dem Knopf INPUT SELECTOR ausgewählten Eingangsquelle.

On : Die Anzeige leuchtet auf: Wenn die Funktion dieser Taste aktiv ist, wird der Klang direkt ausgegeben, ohne zuvor durch diverse Klangeinstellungsschaltungen (BASS, TREBLE, BALANCE, LOUDNESS) geleitet zu werden. Dies erlaubt eine möglichst naturgetreue Wiedergabe, setzt jedoch sämtliche BASS-, TREBLE-, BALANCE- und LOUDNESS-Regelungen außer Kraft. Off : Die Anzeige erlischt: Das Signal wird durch die verschiedenen Klangeinstellungsschaltungen geleitet. Wenn die Anzeige nicht leuchtet, können Anpassungen über die BASS-, TREBLE-, BALANCE- und LOUDNESSRegler vorgenommen werden.

13 INPUT SELECTOR-Knöpfe/Anzeigen

Bedienelemente und Anzeigen

Empfängt Signale von der Fernbedienung (Seite 4).

Zum Einstellen der Lautstärke. (Auch zum Einstellen der Kopfhörerlautstärke.)

A30_SYXE8-De.book Page 8 Thursday, February 16, 2012

11:47 AM Bedienelemente und Anzeigen Rückwand Detaillierte Hinweise zu Anschlüssen finden Sie auf den Seiten 5 – 6.

GND-Anschluss (Plattenspieler-Masse)

Diesen Anschluss verbinden Sie über das Netzkabel mit der Steckdose.

Dieser Masseanschluss vermindert Störgeräusche beim Anschluss eines analogen Plattenspielers. Es handelt sich nicht um Schutzerde.

10 AUX IN-Anschlüsse 11 NETWORK IN-Anschlüsse 12 RECORDER IN/OUT-Anschlüsse 13 POWER AMP DIRECT IN-Anschlüsse (nur A-30)

Hier schließen Sie den Vorverstärker an, wenn Sie den A-30 als Verstärker einsetzen (Seite 10).

14 CONTROL IN/OUT-Anschluss (außer A-10)

A30_SYXE8-De.book Page 9 Monday, March 5, 2012

5:10 PM Bedienelemente und Anzeigen

Zum Ein- und Ausschalten der Loudness-Schaltung (Seite 7). Stumm-/Einschalten des Tons.

Mit dieser Taste stellen Sie die Helligkeit der Anzeigeleuchten an der Vorderseite des Gerätes in drei Stufen ein (die STANDBY-Anzeige wird nicht beeinflusst). Zum Umschalten der Eingangsquelle. Die Quellen werden wie folgt durchgeschaltet. SACD/CD  NETWORK  PHONO  TUNER  AUX  RECORDER  Zurück zum Anfang. Mit dieser Taste schalten Sie zu den mit den SPEAKERS A-Anschlüssen verbundenen Lautsprechern um.

10 SPEAKERS A Taste/Anzeige

ENTER Zum Steuern eines Pioneer-Netzwerk-Audioplayers.

Zum Umschalten auf Direktes Hören drücken (Seite 7).

NETWORK AUDIO PLAYER DIRECT SACD PLAYER-Bedienungstasten

Zum Steuern eines Pioneer-SACD-Players. (Kann bei den Modellen PD-D6/PD-D6MK2/PD-D9/ PD-D9MK2 nicht für Wiedergabe-/Pause-Funktionen genutzt werden.)

Zum Ein- und Ausschalten der Auto-Abschaltung (Seite 11).

HOME MENU Funktionswahltasten

Zur Wahl einer Signalquelle drücken. Auswahl des an den entsprechenden Eingang an der Rückseite angeschlossenen Geräts. • Wenn der A-30 angeschlossen ist, ist die Taste OPTION ohne Funktion.

 STANDBY/ON Umschalten des Verstärker zwischen Bereitschaft und Einschalten.

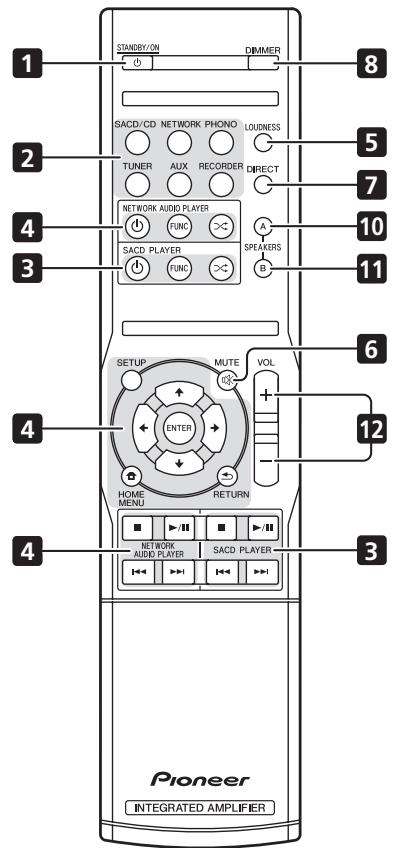

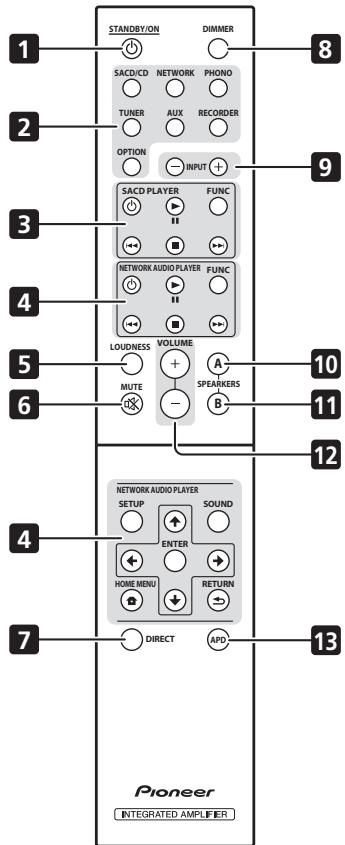

Fernbedienung (außer A-10)

11 SPEAKERS B Taste/Anzeige

Einstellung der Hörlautstärke.

Mit dieser Taste schalten Sie zu den mit den SPEAKERS B-Anschlüssen verbundenen Lautsprechern um.

Bereitschaftsmodus einstellen

1 Drücken Sie die Fernbedienungstaste  STANDBY/ON.

Plattenspieler SACD/CD-Player

CD-Recorder oder Cassettenlaufwerk

iPod Music> Extras> Settings> Shuffle Songs Backlight

Netzwerk-Audioplayer

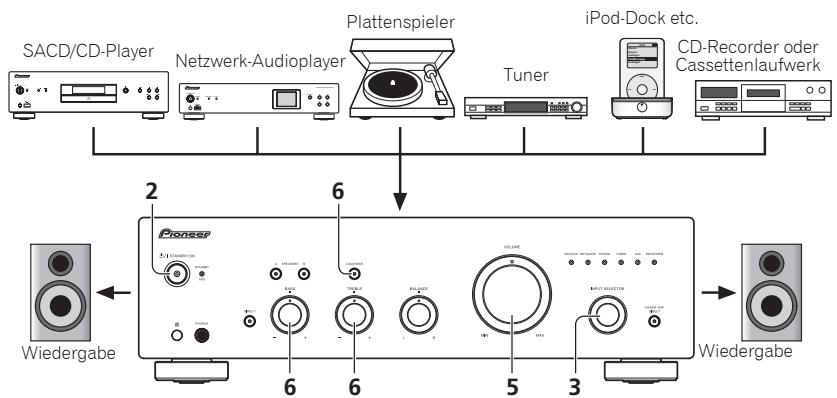

1 Schalten Sie den Strom des Wiedergabegeräts ein. Schalten Sie das Gerät EIN.

• Falls sich das Gerät im Bereitschaftsmodus befindet, drücken Sie die Fernbedienungstaste  STANDBY/ON.

• Wenn Sie die A-30-Fernbedienung verwenden, können Sie die gewünschte Komponente mit der Taste INPUT +/– auswählen. • Zur Auswahl an der Frontblende drehen Sie den Knopf INPUT SELECTOR.

4 Starten Sie die Wiedergabe des in Schritt 1 gewählten Geräts. 5 Stellen Sie die Wiedergabelautstärke mit dem VOLUME-Regler ein.

3 Wählen Sie die gewünschte Wiedergabequelle.

SACD/CD NETWORK TUNER AUX VOLUME PHONO RECORDER Wählen Sie die gewünschte Wiedergabekomponente aus.

Zum nächsten Einschalten drücken Sie die Fernbedienungstaste  STANDBY/ON. • Wenn am A-30/A-20 die Frontblendentaste  STANDBY/ON gedrückt wird, schaltet sich das Gerät ab. In diesem Fall lässt sich das Gerät nicht mehr mit der Fernbedienungstaste  STANDBY/ ON einschalten. Zum Einschalten drücken Sie bitte die Taste  STANDBY/ON an der Frontblende.

Die POWER AMP DIRECT-Anzeige leuchtet auf.

Wenn ein Vorverstärker an die POWER AMP DIRECTAnschlüsse angeschlossen wird, lässt sich das Gerät als Verstärker einsetzen.

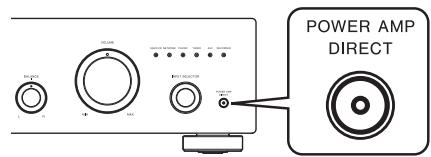

1 Drücken Sie die Taste POWER AMP DIRECT an der Frontblende des Gerätes.

Wenn das Gerät als Verstärker eingesetzt wird (nur A-30)

6 Passen Sie den Klang mit den BASS- und TREBLE-Reglern sowie mit der LOUDNESSTaste an Ihren persönlichen Geschmack an. Bei aktiver DIRECT-Taste sind diese Regler ohne Funktion.

• Falls das Netzkabel getrennt wird, während sich das Gerät im Bereitschaftsmodus befindet, schaltet sich das Gerät nicht automatisch ein, wenn das Netzkabel wieder angeschlossen wird. Drücken Sie die Fernbedienungstaste  STANDBY/ON zum Einschalten, nachdem die Stromversorgung wiederhergestellt wurde.

Vorsicht • Wenn die POWER AMP DIRECT-Anzeige leuchtet, ändert sich die Bedienung wie folgt: – Die Frontblendenbedienelemente VOLUME, BASS, TREBLE und BALANCE werden außer Kraft gesetzt. Diese Einstellungen werden nun durch die Komponente gesteuert, die mit den Anschlüssen POWER AMP DIRECT verbunden wurde. – Wenn die POWER AMP DIRECT-Anzeige leuchtet, wird die Lautstärke des A-30 automatisch auf maximale Ausgangsleistung fixiert. Prüfen Sie daher zuvor die Ausgangsleistung der mit den POWER AMP DIRECT-Anschlüssen verbundenen Komponente, stellen Sie diese auf einen entsprechend niedrigen Pegel ein, bevor Sie das Gerät mit der POWER AMP DIRECT-Funktion als Leistungsverstärker einsetzen. Falls die Lautstärke der mit den POWER AMP DIRECTAnschlüssen verbundenen Komponente anfangs sehr hoch eingestellt ist, kann es beim Einsatz der POWER AMP DIRECT-Funktion zu sehr (zu) lauter Tonausgabe kommen. – Über die Anschlüsse PHONES und RECORDER OUT wird kein Ton ausgegeben. • Weitere Informationen finden Sie in der Bedienungsanleitung des Gerätes, das mit den POWER AMP DIRECT-Anschlüssen des A-30 verbunden wurde.

A30_SYXE8-De.book Page 11 Monday, March 5, 2012

Automatisch in den Bereitschaftsmodus wechseln (Auto-Abschaltung)

Sie können eine Audioaufnahme von jeglicher an den Verstärker angeschlossenen Quelle vornehmen. iPod-Dock etc.

Plattenspieler SACD/CD-Player

iPod Music> Extras> Settings> Shuffle Songs Backlight

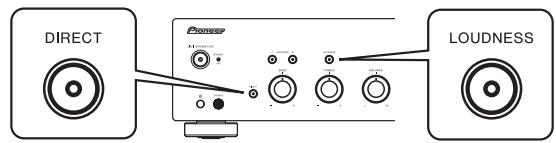

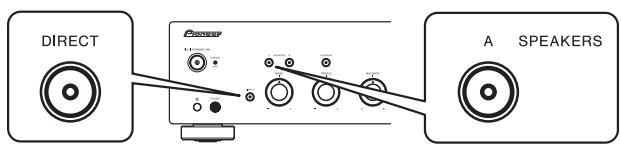

1 Halten Sie die Frontblendentasten DIRECT und LOUDNESS bei eingeschaltetem Gerät gleichzeitig drei Sekunden lang gedrückt.

SACD/CD NETWORK TUNER Alle Einstellungen auf die Werkseinstellungen rücksetzen 1 Halten Sie im Bereitschaftsmodus die Frontblendentasten DIRECT und SPEAKERS A gleichzeitig fünf Sekunden lang gedrückt.

Schalten Sie das Gerät EIN.

2 Starten Sie die Aufnahme und dann die Wiedergabe des Quellengeräts.

1 Wählen Sie die gewünschte Aufnahmequelle.

• Je nach angeschlossenem Gerät können übermäßige Störsignale als Audiosignale interpretiert werden und so die automatische Abschaltung verhindern. Audioaufnahme-Komponente (CD-Recorder, Cassettendeck etc.)

Wenn diese Funktionen aktiv ist, leuchtet die STANDBY/APD-Anzeige an der Frontblende des Gerätes grün. Zum Abschalten drücken Sie die Tasten noch einmal. • Diese Funktion können Sie auch mit der APD-Taste an der A-30-Fernbedienung einschalten. • Diese Funktion ist per Werksvorgabe eingeschaltet.

Netzwerk-Audioplayer

Bei dieser Einstellung wechselt das Gerät automatisch in den Ruhezustand, wenn 30 Minuten lang kein Eingangssignal erkannt wird.

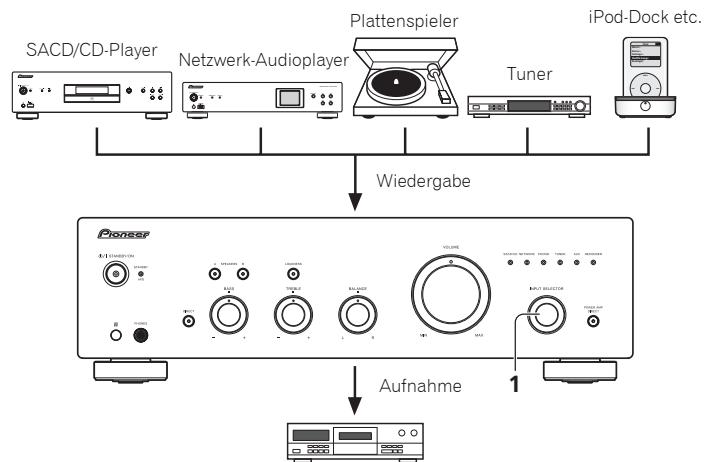

Vornahme eine Audioaufnahme

A30_SYXE8-De.book Page 12 Thursday, February 16, 2012

11:47 AM Zusätzliche Informationen Kapitel 5:

Zusätzliche Informationen Fehlerbehandlung Häufig ist eine vermeintliche Störung oder Fehlfunktion durch einen Bedienungsfehler bedingt. Wenn das Gerät nicht richtig arbeitet, gehen Sie zunächst die unten stehenden Punkte durch. Manchmal könnte die Störung von einem anderen Gerät verursacht werden. Überprüfen Sie die anderen verwendeten Geräte und elektrischen Zusatzgeräte. Wenn Sie das Problem auch nach Prüfung der folgenden Punkte nicht beheben können, wenden Sie sich für Reparaturen an die nächste Pioneer-Kundendienststelle oder Ihren Händler. • Wenn das Gerät aufgrund externer Einwirkungen wie statischer Elektrizität nicht richtig funktioniert, ziehen Sie den Stecker aus der Steckdose und stecken Sie ihn wieder ein, um den normalen Betrieb fortzusetzen. Problem

Das Gerät schaltet sich nicht ein.

•Wurde der Netzstecker aus der Steckdose gezogen? Schließen Sie den Netzstecker richtig an die Steckdose an (Seite 6). •Wurde das Netzkabel aus dem AC IN-Anschluss gezogen? Schließen Sie das Netzkabel richtig an (Seite 6).

Das Gerät schaltet sich ab.

•Ist die Auto-Abschaltung aktiv? Wenn Sie nicht möchten, dass sich das Gerät automatisch abschaltet, deaktivieren Sie die Auto-Abschaltung (Seite 11).

Bei der Wiedergabe setzt der Ton aus, •Die Innentemperatur des Gerätes ist zu hoch, die Sicherheitsschaltung wurde die STANDBY/APD-Anzeige blinkt im ausgelöst. Sekundentakt rot. - Schalten Sie das Gerät ab, lassen Sie das Gerät ausreichend abkühlen, bevor Sie es wieder einschalten. - Stellen Sie das Gerät an einer Stelle auf, an der es besser belüftet wird. - Überzeugen Sie sich davon, dass das Gerät richtig aufgestellt, installiert und angeschlossen wurde. Falls das Gerät wieder eingeschaltet wird, ohne zuvor abzukühlen, kann dasselbe Problem erneut auftreten (Seite 4). Bei der Wiedergabe setzt der Ton aus, •Nutzen Sie Lautsprecher, deren Impedanz nicht von Ihrem Gerät unterstützt wird? die STANDBY/APD-Anzeige blinkt Überzeugen Sie sich von der richtigen Impedanz der Lautsprecher (Seite 6). alle 2 Sekundentakt rot. •Gibt es lose Kabel an den SPEAKERS-Anschlüssen, berühren diese andere Kabel oder die Rückwand? Ziehen Sie den Netzstecker, schließen Sie die Lautsprecherkabel richtig an (Seite 6).

Beim Einschalten blinkt die STANDBY/APD-Anzeige unregelmäßig.

•Die Schaltungen des Gerätes sind beschädigt. Trennen Sie das Netzkabel, wenden Sie sich an Ihren Händler oder an den autorisierten Pioneer-Kundendienst in Ihrer Nähe.

Bei Auswahl einer Funktion erfolgt keine Tonausgabe.

•Ein Verbindungskabel ist nicht oder nicht richtig angeschlossen. Prüfen Sie die Verbindungen (Seite 5). •Stecker oder Kontakte sind verschmutzt. Wischen Sie sämtliche Verschmutzungen von Steckern und Kontakten ab. •Überzeugen Sie sich davon, dass der Eingangswähler des Gerätes auf die gewünschte Wiedergabekomponente eingestellt ist. Stellen Sie den Regler richtig ein (Seite 10). •Wenn am A-30/A-20 die Schalten Sie die Stummschaltung mit der Fernbedienungstaste MUTE ab (Seite 9).

Kein Ton aus einem Lautsprecher.

•Sind Verbindungskabel oder Lautsprecherkabel auf einer Seite nicht richtig angeschlossen? Achten Sie auf gute, wackelfreie Verbindungen (Seite 5).

Die Fernbedienung funktioniert nicht. •Tauschen Sie die Batterien aus (Seite 4). •Achten Sie auf einen Abstand von maximal 7 m und einen Winkel von maximal 30 ° zwischen Fernbedienung und Frontblende (Seite 4). •Beseitigen Sie Hindernisse oder begeben Sie sich an eine andere Stelle. •Vermeiden Sie direkten Lichteinfall auf den Fernbedienungssensor an der Frontblende. •Wurde das Steuerkabel einer Komponente nicht richtig angeschlossen? Vergewissern Sie sich, dass die Verbindungen richtig hergestellt wurden (Seite 6). Eingangsquelle kann am A-30 nicht umgeschaltet werden.

•Schauen Sie nach, ob die POWER AMP DIRECT-Funktion eingeschaltet ist. Falls ja, schalten Sie die Funktion mit der Frontblendentaste POWER AMP DIRECT AUS (Seite 10).

Reinigung des Geräts • Verwenden Sie ein trockenes Poliertuch, um Staub und Schmutz abzuwischen. • Bei starker Verschmutzung wischen Sie das Gehäuse mit einem weichen, in ein fünf- oder sechsfach mit Wasser verdünntes, neutrales Reinigungsmittel getauchten und gründlich ausgewrungenen Tuch ab. Wischen Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie keine Möbelpolitur und keinen Haushaltsreiniger. • Auf keinen Fall dürfen Verdünner, Benzin, Insektensprays oder andere Chemikalien mit dem Gerät in Kontakt kommen oder in der Nähe des Geräts verwendet werden, da hierdurch die Oberfläche korrodiert.

A30_SYXE8-De.book Page 13 Thursday, February 16, 2012

11:47 AM Zusätzliche Informationen

Verstärkereinheit Die Angaben zur Leistungsausgabe beziehen sich auf eine Stromversorgung von 230 V.

A-30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 W + 70 W A-20, A-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 W + 50 W (Klirrfaktor (THD) 0,1 %, 4 Ω) A-30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 W + 40 W A-20, A-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 W + 30 W (Klirrfaktor (THD) 0,05 %, 8 Ω)

Eingabe (Empfindlichkeit/Impedanz)

Ausgabe (Pegel/Impedanz)

SACD/CD, NETWORK, TUNER, AUX, RECORDER Zubehör Fernbedienung (außer A-10) . . . . . . . . . . . . . . . . . . . . . . 1 AAA/IEC R03-Trockenbatterien (außer A-10) . . . . . . . . . 2 Netzkabel Garantiekarte Bedienungsanleitung (dieses Dokument) Hinweis

• Kontinuierliche Leistungsausgabe (beide Kanäle laufen auf 20 Hz bis 20 kHz)

• Technische Daten und das Design können sich aufgrund von Verbesserungen ohne Ankündigung ändern. • In diesem Dokument erwähnte Firmen- und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Inhaber.

. . . . . . . . . . . . . . . . . . . . . . . . . . .5 Hz bis 100 kHz dB* PHONO (MM) . . . . . . . . . . . . .20 Hz bis 20 kHz ±0,5 dB*

* Messung bei eingeschalteter DIRECT-Taste.

• Tonsteuerung (Bei Lautstärkeeinstellung -30 dB.)

Bässe. . . . . . . . . . . . . . . . . . . . . . . . . . . .± 10 dB (100 Hz) Höhen . . . . . . . . . . . . . . . . . . . . . . . . . . .± 10 dB (10 kHz)

* Messung bei eingeschalteter DIRECT-Taste.

Lautsprecherimpedanz

© 2012 PIONEER CORPORATION. Alle Rechte vorbehalten.
