BCS-303 - Lautsprechersystem PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Heimkino-System Blu-ray/DVD/CD mit Verstärker und Radioempfänger
Marke und Modell	PIONEER BCS-303
Abmessungen (B × H × T)	430 × 64 × 304 mm
Nettogewicht	3,6 kg
Stromversorgung	Wechselstrom 220-240 V, 50/60 Hz
Stromverbrauch	150 W (Standby < 0,5 W)
Gesamtverstärkerleistung (Spitze)	1100 W (930 W RMS, THD 10%)
Unterstützte Disc-Formate	BD-ROM, DVD-Video, DVD±R/RW, Audio-CD, CD-R/RW, AVCHD
Videoanschlüsse	HDMI out (Typ A v1.3), Komponentenvideo (Y Pb Pr), Composite-Video
Audioeingänge	Analog AUX (Cinch), optisch (2x), portabel (Klinke 3,5 mm), USB, Bluetooth
Netzwerk	LAN Ethernet (10/100 Base-T), DLNA
Radiotuner	FM (87,5-108 MHz)
Bluetooth	Profil A2DP, PIN 0000
Audioausgang	Frontlautsprecher (x2), Center, Surround (x2), Subwoofer
Klangfunktionen	Pioneer 1/2, Bypass, Bass Blast, Pro Logic II, Clear Voice, Game, Night, Music Retouch, Loudness
Lasersicherheit	Klasse 1 (IEC 60825-1:2007) – nicht öffnen
Wartung	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden
Mitgeliefertes Zubehör	Fernbedienung, Videokabel, FM-Antenne, Lautsprecherkabel, iPod-Dock, Antirutschpads, Schrauben

Häufig gestellte Fragen - BCS-303 PIONEER

Wie verbinde ich mein Smartphone über Bluetooth?

Drücken Sie die Taste INPUT/TUNER oder BT AUDIO, um den Bluetooth-Modus auszuwählen. Suchen Sie auf Ihrem Smartphone nach 'PIONEER AUDIO' und tippen Sie auf 'Koppeln'. Die PIN ist 0000. Nach erfolgreicher Verbindung leuchtet die Bluetooth-Anzeige.

Welche Disc-Typen kann ich abspielen?

Dieser Player spielt BD-ROM, DVD-Video, DVD±R/RW (finalisiert), Audio-CD, CD-R/RW und Discs im Format AVCHD ab. Überprüfen Sie die Dateikompatibilität (MP3, WMA, JPEG, DivX usw.) auf Seite 11.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zum Entstauben. Bei Flecken befeuchten Sie das Tuch leicht mit einer neutralen Reinigungslösung. Verwenden Sie niemals Alkohol, Benzin oder Verdünner.

Kann ich einen USB-Stick anschließen?

Ja, schließen Sie einen USB-Stick (FAT16/32/NTFS) an den vorderen USB-Anschluss an. Wählen Sie im Startmenü Film, Foto oder Musik und dann das USB-Gerät aus, um kompatible Dateien abzuspielen.

Wie stelle ich die HDMI-Auflösung ein?

Drücken Sie HOME MENU, gehen Sie zu Einst. → ANZEIGE → Auflösung. Wählen Sie zwischen Auto, 1080p, 1080i, 720p, 576p oder 576i. Wenn der Bildschirm schwarz wird, drücken Sie OPEN/CLOSE und halten Sie die Taste (Wiedergabe) für 5 Sekunden gedrückt, um auf 576p zurückzukehren.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien in gutem Zustand und richtig eingelegt sind. Richten Sie die Fernbedienung auf den vorderen Sensor des Geräts. Entfernen Sie Hindernisse und verringern Sie den Abstand (max. 10 m). Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien.

Wie nutze ich die FM-Radiofunktion?

Schließen Sie die mitgelieferte FM-Antenne an. Drücken Sie INPUT/TUNER, um die FM-Quelle auszuwählen. Verwenden Sie die Tasten TUNE +/–, um Sender zu suchen, oder PRESET, um die Voreinstellungen zu durchlaufen. Um einen Sender zu speichern, halten Sie die Taste PRESET gedrückt.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Im Menü Einst. → SONSTIGES → Initialisieren → Werkseinstellungen. Bestätigen Sie mit ENTER. Achtung: Alle persönlichen Einstellungen (Netzwerk, Passwörter) werden gelöscht.

Die Lautsprecher geben keinen Ton von sich, was ist zu überprüfen?

Überprüfen Sie zunächst, ob die Lautstärke nicht stummgeschaltet ist (Taste MUTE) und ausreichend hoch eingestellt ist. Stellen Sie sicher, dass die Lautsprecherkabel korrekt an den Klemmen (+/-) des Verstärkers und der Lautsprecher angeschlossen sind. Überprüfen Sie auch die ausgewählte Quelle (HDMI, AUX usw.).

Kann ich eine externe USB-Festplatte verwenden?

Ja, externe Festplatten mit den Formaten FAT16, FAT32 oder NTFS sind kompatibel für die Wiedergabe von Video-, Musik- und Fotodateien. Für BD-LIVE-Funktionen und CD-Aufnahme werden jedoch nur die Formate FAT16/FAT32 unterstützt.

BEDIENUNGSANLEITUNG BCS-303 PIONEER

Bitte nutzen Sie die Möglichkeit zur Registriierung Ihres Produktes unter http://www.pioneer.de (oder http://www.pioneer.eu)

1 Sicherheitshinweise

ACHTUNG

STROMSchLAGGEGAHRNICHTOFFENN

ACHTUNG: UM DIE GEFAIRVON STROMSCHLÄGEN ZU VERMEIDEN, DAS GEHÄUSE (BZW. DIE RÜCKSEITE) NICT ABNEHMEN UND/ ODER DAS GERAT SELBST REPARIEREN. ES BEFINDEN SICH KEINE BAUTEILE IM GERAT, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. REPARATUREN STETS VOM FACHMANN AUSFUHREN LASSEN.

Der Blitz mit der Pfeilspitze im
gleichseitigen Dreiack dient dazu,
den Benutzer vor unisolierten und
gefährlichen spannungsführenden
Stellen innerhalb des
Gerätegehäuses zu warnen, an
den den Spannung groß genug
ist, um für den Menschen die
Gefahr eines Stromschlages zu
bergen.

Das Ausrufezeichen im
gleichseitigen Dreieck dient
dazu, den Benutzer auf
wichtigige vorhandene Betriebs-
und Wartungsanleitungen
in der Produktbegleitenden
Dokumentation hinzuweisen.

Vorsichts- und Warnhinweise

ACHTUNG: UM BRANDGEFAHR UND DIE GEFAHR EINES STROMSCHLAGES ZU VERMEIDEN, SETZEN SIE DAS GERAT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUS.

ACHTUNG: Installieren Sie das Gerät nicht in einem geschlossenen Raum, z. B. in einem Bucherregal oder an einem ähnlichen Ort.

VORSICHT: Die Beluftungsöffnungen niemals verdecken. Das Gerät immer laut Herstellerangaben anschließen.

Schlitze und Öffnungen im Gehäuse dienen der Belüftung, gewährleisten einen störungsfreien Betrieb des Gerätes und schützen es vor Überhitzung. Öffnungen sollen niemals durch Aufstellen des Gerätes auf einem Bett, Sofa, Teppich oder ähnlichen Untergründen verdeckt werden. Das Gerät sollte nicht z. B. in einem Bucherregal oder Schrank aufgestellt werden, wenn keine ausreichende Belüftung gewährleistet werden kann oder die Anleitungen misschtet wurden.

VORSICHT: Dieses Produkt ist ein Laser-Produkt der Klasse 1, das in der Sicherheits-Richtlinie für Laser-Produkte, IEC 60825-1: 2007, klassifiziert ist.

Um das Gerät richtig zu verwenden,lesen Sie diesen Benutzerhandbuch sorgfältig durch und bewahren Sie es auf. Setzen Sie sich zur Wartung mit einem qualifizierten Servicebetrieb in Verbindung.

Durch Bedienungen, Einstellungen oder Verfahren, die in thisem Handbuch nicht erwähnt werden, können gefährliche Strahlungen verursacht werden. Um direkten Kontakt mit dem Laserstrahl zu vermeiden,arf das Gehäuse nicht geöffnet werden.

Ansonsten tritt sichtbare Laserstrahlung auf. NIEMALS DIREKT IN DEN LASERSTRAHL BLICKEN.

VORSICHTSHINWEISE zum Netzkabel

Die meisten Geräte sollen an einen eigenen Stromkreis angeschlossen werden.

D. h. eine separate Steckdose ohne weitere Anschlüsse oder Zweigleitungen, über die ausschließlich这点es Gerät mit Strom versorgt wird. Beachten Sie hierzu die technischen Daten des Gerätes in thisem Benutzerhandbuch. Steckdosen niemals überlasten. Bei überlasteten, lockerten oder beschiedigen Steckdosen, Veränderungskabeln, bei abgenutzten Kabeln oder beschiediger Solierung besteht that the Gefahr von Stromschlagen oder Bränden. Die Gerätekabel sollen den regelmäßig überprüft werden. Bei Beschädigungen oder Abnutzungen der Kabel sofort den Netzsteckerziehen und das Kabel von einem qualifizierten Techniker durch ein gleiches Modell austauschen halten. Das Netzkabel vor mechanischen Beschädigungen, schützen, wie z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder Darauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät austritt. Ziehen Sie zum Unterbrechen der Stromversorgung den Netzstecker. Achten Sie beim Aufstellen des Gerätes daraufuf, dass der Netzstecker liegt erreicht bar bleibt.

CE Hiermit erklart PIONEER, dass diese(s) Produkt(e) die grundlegenden Anforderungen und die sonstigen Bestimmungen der Richtlinien 2004/108/EC, 2006/95/EC und 2009/125/EC erfüllt/erfüllen.

ACHTUNG: Zur Vermeidung von Bränden keine offenen Flammen auf das Gerät stellen (z. B. Kerzen).

Dieses Gerät besitzt eine tragbare Batterie oder Akku-Batterie.

Sicherheitshinweise zum Herausnehmend Batterie aus dem Gerat: Führn Sie zum Herausnehmen der alten Batterie bzw. das Batteriepakets die Einzelschritte zum Einlagen der Batterie in umgekehrer Reihenfolge durch. Um eine Gefährung der Umwelt sowie mögliche Gesundheitsgeführungen von Menschen und Tieren zu vermeiden, sollen den Altbatterien in einen geeigneten Behälter einer Sammelstelle gegeben werden. Altbatterien niemals zusammen mit dem Hausmüll entsorgen.itte geben sie Altbatterien an einer kostenlosen Sammelstelle für Batterien und Akku-Batterien ab. Die Batterie keiner extremen Hitze aussetzen, wie z. B. direkte Sonneneinstruhlung, Feuer o. ä.

VORSICHT: Das Gerätarf nicht mit Wasser (Tropf-oder Spritzwasser) in Berührung kommt und es sollenen keine mit Flüssigkeit gefüllten Behälter auf das Gerät gestellt werden, wie z. B. Vasen.

Hinweise zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

Beispiesborel für Batterien

These Symbole auf den Geräten, Verpackungen und/oder in der beigefugten Literatur weisen daraufhin, dass diese elektrischen und elektronischen Geräte sowie Batterien nicht mit dem normalen Hausmull entsorgt werden)dürfen.

Zur ordnungsgemänen Weiterverarbeitung, Wiederaufbereitung und zum Recycling sollenn Altgeräte und verbrauchte Batterien gemäß den geltenden Richtlinien bei einer vorgesehenen Sammelstelle abgegeben werden.

Durch eine ordnungsgemäße Entsorgung solcher Geräte und Batterien können wertvolle Ressourcen geschont und negative Auswirkungen auf die Gesundheit und die Umwelt vermieden werden.

Weitere Informationen zur Sammlung und Wiederverwertung von Altgeräten und Batterien erhalten Sie bei ihrer Stadtverwaltung, bei ihrem Entsorgungsunternehmen oder beim Handler, bei dem Sie das Gerät gekauft haben.

These Symbole sind nur in der Europäischen Gemeinschaft gultig.

Länder außerhalb der Europäischen Gemeinschaft:

Bitte wenden Sie sich zur ordnungsgemäßen Entsorgung von Altgeräten und verbrauchten Batterien an die jeweilige Stadtverwaltung oder an ihren Handler.

Hinweise zum Copyright

• AACS (Advanced Access Content System) ist ein gültiges System zum Schutz von Inhalten für das BD-Format, ähnlich CSS (Content Scramble System) für das DVD-Format. Für z. B. die Wiedergabe oder den analogen Signalausgang bei AACS-geschützten Inhalten konnen bestimmte Einschränkungen festgelegt werden. Die Bedienung und die Einschränkungen these Gerätes können je nach Kaufdatum verschiedene sein, da solche AACS-Einschränkungen auch nach der Herstellung des Gerätes übernommen und/oder geändert werden konnen.
• Des Weiteren wird das BD-ROM-Zeichen und BD+ mit bestimmten Einschränkungen als zusätzlicher Schutz der Inhalte für das BD-Format verwendet, einschließlich Wiedergabeeinschränkungen für BD-ROM-Zeichen und/oder BD+ geschützte Inhalte. Weitere Informationen zu AACS, zum BD-ROM-Zeichen, BD+ oder zu dieserem Gerät erhalten Sie bei einem zugelassenen Kundendienst-Center.
• Viele BD-ROM-/DVD-Discs sind mit einem Kopierschutz versehen. Der Player solle aus thisem Grund stets direkt am Fernseher angeschlossen werden, und nicht über einen Videorekorder. Beim Anschluss über einen Videorekorder kann das Bild kopiergeschützter Discs verzerrt dargestellt werden.
• Dieses Produkt verwendet eine durch US-Patente und andere geistige Eigentumsrechte geschützte Kopierschutz-Technologie. Für den Einsatz dieser Kopierschutz-Technologie ist die Genehmigung durch Rovi erforderlich. Der Einsatz ist ohne zusätzliche Genehmigung von Rovi ausschließlich für den Heimgebrauch und andere begrenzte Vorführungen vorgesehen. Reverse Engineering oder Zerlegung verboten.
• Laut Urheberrecht in den USA und anderen Ländern wird die unerlaubte Aufnahme, Verwendung, Vorführung, der Vertrieb oder die Überarbeitung von Fernsehprogrammen, Videobändern, BD-ROM-Discs, DVDs, CDs und anderen Datenträgern zivil- und/oder strafrechtlich verfolgt.

Wichtige Hinweise zur TV-Farbnorm

Die Farbnorm与此些Players richtet sich nach der gerade wiedergegebenen Disc.

Wird auf thisem Player z. B. eine in der NTSC-Farbnorm aufgenommene Disc wiedergegeben, wird das Bild als NTSC-Signal ausgegeben.

Nur Multinorm-Farbfernseher konnen samtliche Bildsignale这点es Players aneigen.

• Falls Sie einen Fernseher mit PAL-Farbnorm besitzen, wird das Bild bei der Wiedergabe von Discs oder Videofilmen im NTSC-Format verzerrt angezeigt.
• Dieser Multinorm-Farbfernseher ändert die Farbnorm je nach Eingangssignal automatisch. Falls die Farbnorm nicht automatisch eingestellt wird, schalten Sie das Gerät aus und wieder ein, um das normale Fernsehbild anzuzeigen.
• Auch wenn eine in der NTSC-Farbnorm aufgenommene Disc störungsfrei auf dem Fernsehgerät angezeigt wird, wird diese Disc möglicherweise nicht korrekt mit dem Rekorder beschrieben.

Inhalt

1 Sicherheitshinweise

2 Vorsichts- und Warnhinweise

2 Vorbereitung

8 Einführung
8 Info über das Symbol " " auf dem Bildschirm
8 Hinweis zu den verwendeten Symbolen
9 Mitgeliefertes Zubehör
10 Spielbare Discs
11 Dateikompatibilität
12 Ländercode
12 AVCHD (Advanced Video Codec High Definition)
12 Besondere Systemanforderungen
12 Hinweise zur Kompatibilität

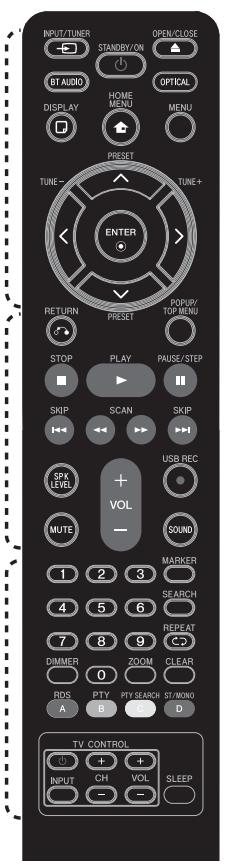

13 Fernbedienung

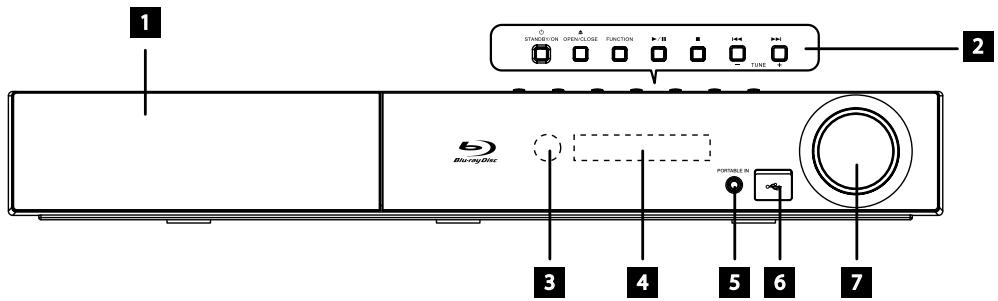

14 Vorderes Bedienfeld

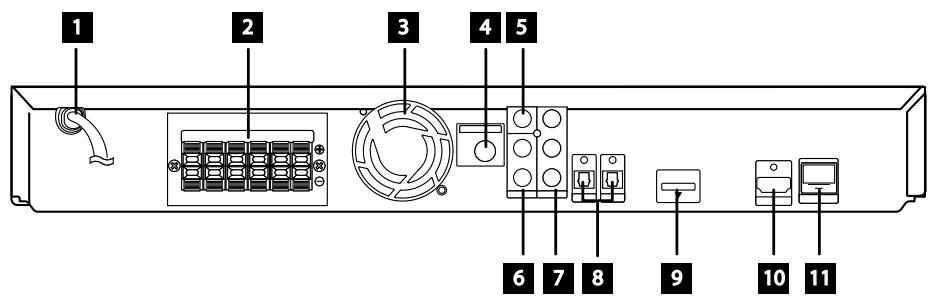

15 Rückseite

3 Montage

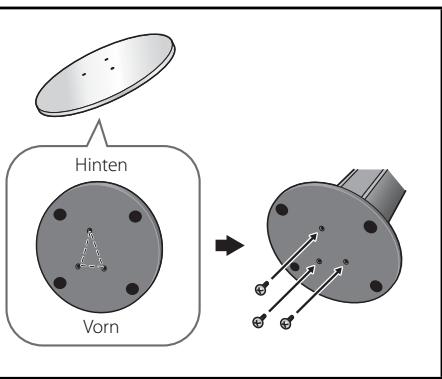

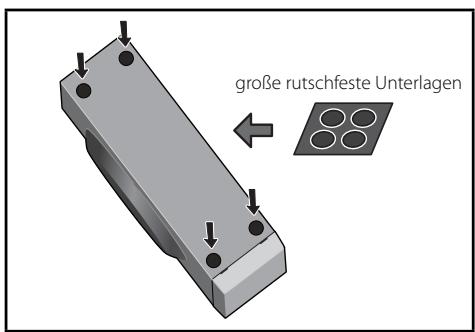

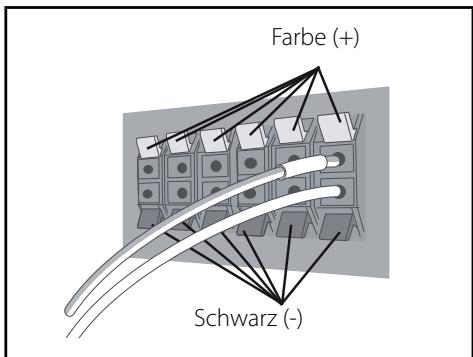

16 Montage der Laufsprecher
16 Lautsprechereinstellungen BCS-707
18 Lautsprechereinstellungen BCS-303

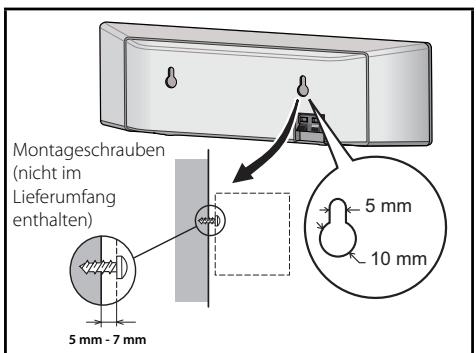

19 Wandmontage des Mittel-Lautsprechers
19 Zusätzliche Hinweise zum Standort der Lautsprecher

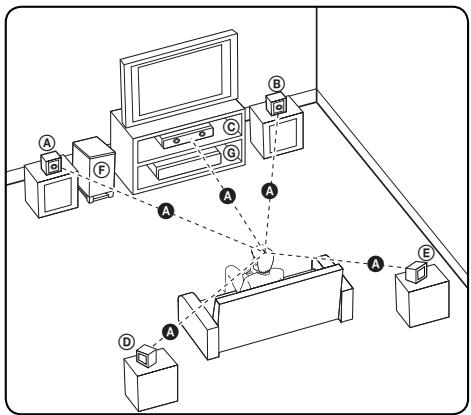

20 Aufstellen des Systems
21 Anschluss an einen Fernseher

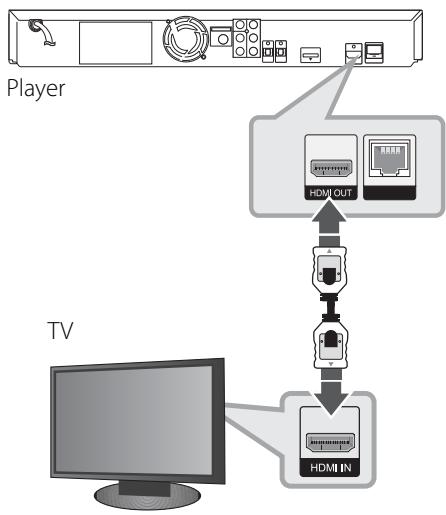

21 HDMI-Anschluss

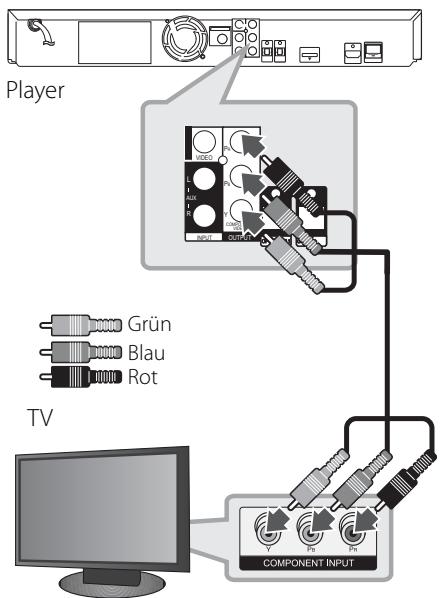

22 Component-Video-Anschluss

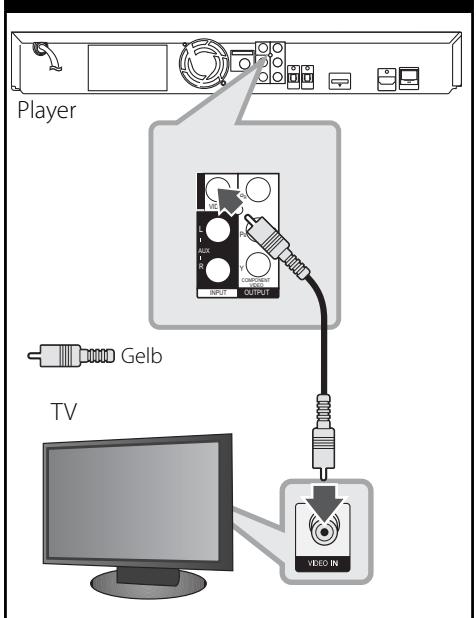

23 Video-Anschluss

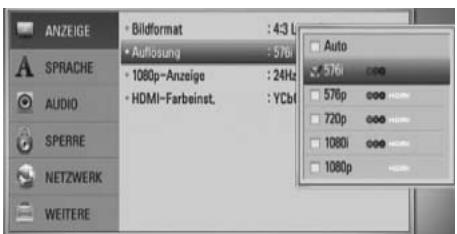

23 Einstellung der Auflösung

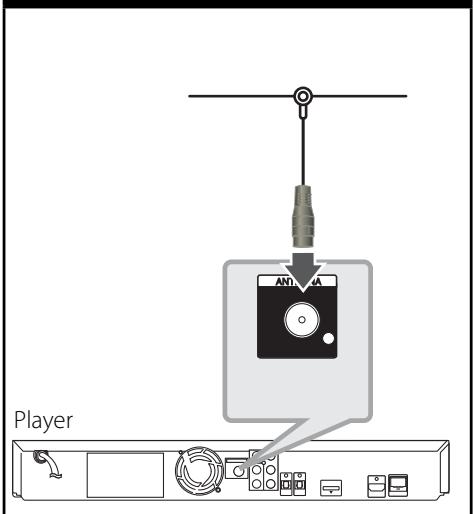

24 Antennenanschluss
24 Anschluss von Zusatzgeräten

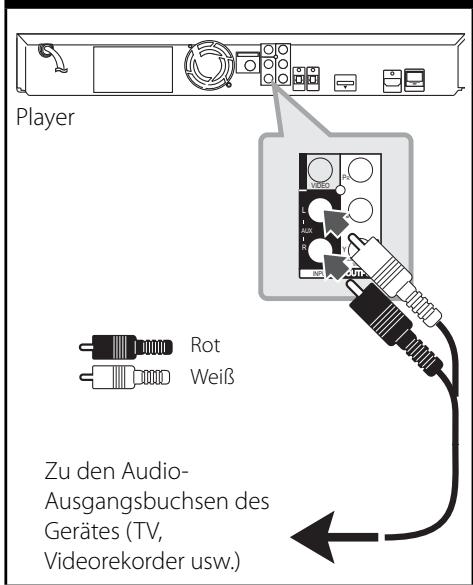

24 AUX-Anschluss

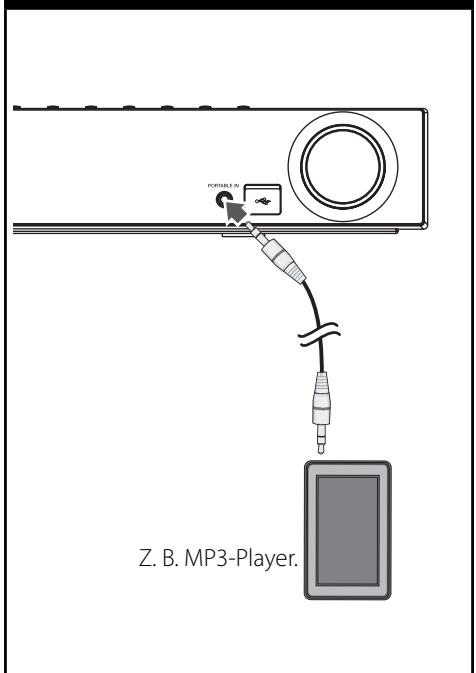

25 PORTABLE IN-Anschluss

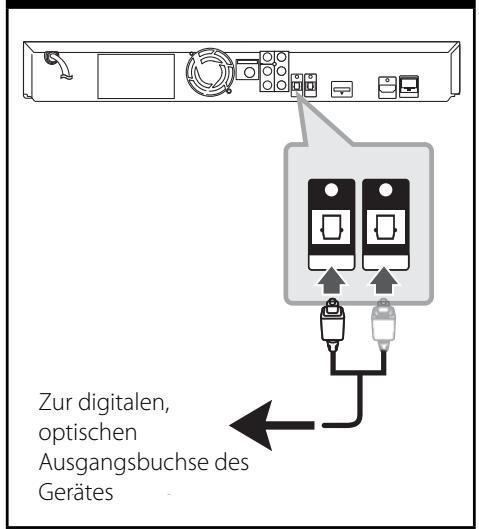

25 OPTICAL IN 1/2-Anschluss
26 Bluetooth®-Verbindung

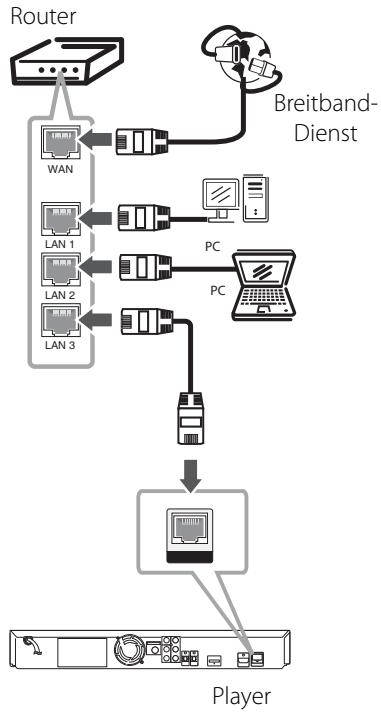

28 Verbindung mit dem Heimnetzwerk

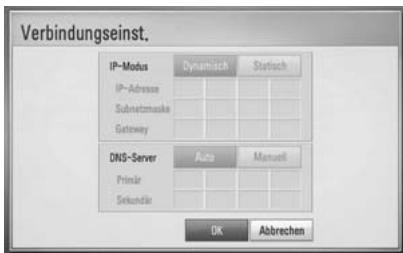

29 Netzwerkeinstellungen

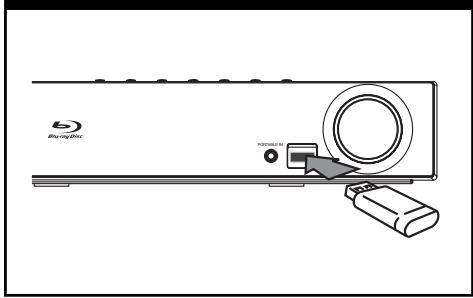

31 Anschluss eines USB-Gerätes
32 Einstellungen

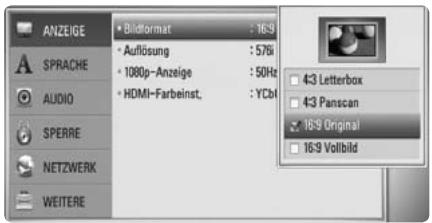

32 Setup-Einstellungen vornehmen
33 Das Menu [ANZEIGE]
34 Das Menu [SPRACHE]
35 Das Menu [AUDIO]
36 Das Menu [SPERRE]
37 Das Menu [NETZWERK]
37 Das Menu [WEITERE]
39 Klangeffekte

4 Betrieb

40 Normale Wiedergabe
42 Erweiterte Wiedergabe
45 Bildschirmmenü
48 BD-LIVE-Discs anschauen
49 Wiedergabe von Filmdateien und VR-Discs

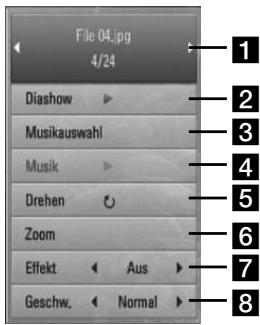

51 Bilddateien anzeigen
53 Musik horen

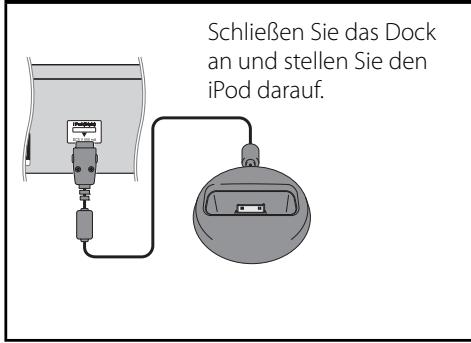

56 Wiedergabe von einem iPod
58 Radiobetrieb
59 Wiedergabe über das Heimnetzwerk

5 Wartung

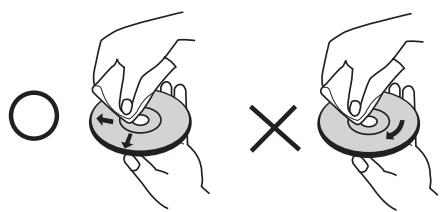

63 Hinweise zu Discs
63 Handhabung des Gerätes

6 Störungsbehebung

64 Allgemein
65 Bild
65 Ton
66 Netzwerk

7 Anhang

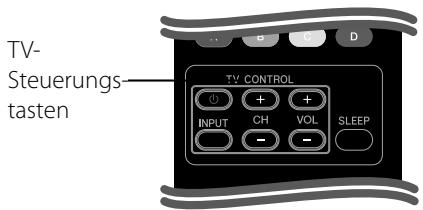

67 Bedienung eines Fernsehgerätes über die mitgelieferte Fernbedienung
68 LiTe der Landercodes
69 LiTe der Sprachcodes
70 Video-Asgabeauflosung
71 Marken und Lizenzen
73 Technische Daten
75 Hinweise zu Open Source-Software

2 Vorbereitung

Einführung

Info über das Symbol“ ” auf dem Bildschirm

Während des Betriebs erscheint auf dem Fernsehbildschirm u. U. das Symbol "∅" und zeigt an, dass die im Benutzerhandbuch erläuterte Funktion für diese Disc nicht verfügbar ist.

Hinweis zu den verwendeten Symbolen

HINWEIS

Weist auf besondere Hinweise und Betriebsmerkmale hin.

VORSICHT

Vorschwindungen.

Abschnitt, in deren Titel eines der folgenden Symbole angegeben ist, sind nur für den dargestellen Disc-Typ gültig.

BD	BD-ROM-Disc
DVD	DVD-Video, DVD±R/RW im Video-Modus oder VR-Modus und finalisiert
AVCHD	DVD±R/RW im AVCHD-Format
ACD	Audio-CDs
MOVIE	Filmdateien
MUSIC	Musikdateien
PHOTO	Fotodateien

Mitgeliefertes Zubehör

Videokabel (1)

Fernbedienung (1)

Batterien (1)

UKW-Antenne (1)

iPod-Dock (1)

Lautsprecherzubehör (S-BD707T)

Lautsprecherkabel (5)

Schauben (12)

Lautsprecherständer-Basis (4)

kleine rutschfeste Unterlagen (1)

mittelgroBe rutschfeste Unterlagen (1)

Lautsprecherzubehör (S-BD707SW)

Lautsprecherkabel (1)

großerutschfeste Unterlagen (1)

Lautsprecherzubehör (S-BD303)

Lautsprecherkabel (6)

kleine rutschfeste Unterlagen (1)

großerutschfeste Unterlagen (1)

Spielbare Discs

Blu-Ray-Discs Blu-RayDisc	Blu-Ray-Discs - Gekaufte oder ausgeliehene Spielfilm-DVDs. - BD-R/RE-Discs mit Film-, Musik-oder Fotodateien.
DVD VIDEO*	DVD-VIDEO 8 / 12 cm Gekaufte oder ausgeliehene Spielfilm-DVDs.
DVD R	DVD±R 8 / 12 cm - Nur finalisierte Discs im Video-Modus - Unterstützung auch Dual-Layer-Discs - AVCHD-Format, finalisiert - Finalized AVCHD format - DVD±R-Discs mit Film-, Musik-oder Fotodateien.
DVD RW	DVD-RW 8 / 12 cm - Nur Discs im VR-Modus, Video-Modus und finalisierte Discs - AVCHD-Format, finalisiert - DVD-RW-Discs mit Film-, Musik-oder Fotodateien.
DVD-ReWritable	DVD+RW 8 / 12 cm - Nur finalisierte Discs im Video-Modus - AVCHD-Format - AVCHD-Format, finalisiert - DVD+RW-Discs mit Film-, Musik-oder Fotodateien.
COMPACT DISC DIGITAL AUDIO	Audio-CD 8 / 12 cm
COMPACT DISC DIGITAL AUDIO Recordable ReWritable	CD-R/RW 8 / 12 cm - CD-R/RW-Discs mit Audio-, Film-, Musik-oder Fotodateien.

HINWEIS

• Einige CD-R-/RW- (bzw. DVD±R-/RW-) Discs können, abhängig vom verwendeten Aufnahmegerät oder der CD-R-/RW-Disc (bzw. DVD±R-/RW-Disc) selbst, mit diesen Gerät u. U. nicht abgeschweit werden.
• Abhängig von der Aufnahmesoftware und der Finalisierung können einige beschriebene Discs (CD-R/RW, DVD±R/RW, BD-R/RE) nicht wiedergegeben werden.
• Mit einem PC oder einem DVD- oder CD-Rekorder beschriebene BD-R/RE, DVD±R/RW- oder CD-R/RW-Discs können u. U. nicht abgeschweit werden, falls die Disc beschädigt oder verschmutzt ist oder die Linse des Players verschmutzt oder kondensiert ist.
• Falls eine Disc mit einem PC beschreiben wird, auch in einem kompatiblen Aufnahmeformat, können einige Discs auf Grund der Einstellungen in der Brennsoftware nicht wiedergegeben werden. (Genauere Informationen hierzu erhalten Sie beim Hersteller der Brennsoftware.)
• Für eine optimale Wiedergabequalität müssen Discs und Aufnahmen bestimmte technische Voraussetzungen erhalten.
• Bereits bespiefte DVDs erfüllen diese Voraussetzungen automatisch. Beschriebene Discs können in einer Vielzahl verschiedene Formate vorliegen (einschließlich CD-R-Discs mit MP3- oder WMA-Dateien). Diese Formate müssen zur Wiedergabe-Kompatibilität bestimmte Voraussetzungen erfüllen.
• Der Kunde sollte beachten, dass für das Herunterladen von MP3-/WMA-Dateien sowie Musikdateien aus dem Internet eine Genehmigung erforderlich ist. Unser Unternehmen erteilt solche Genehmigungen nicht. Diese sollen immer vom Urheber selbst eingeholt werden.

Dateikompatibilität

Allgemein

Mögliche Dateierweiterungen:

".jpg","jpeg","png","avi","divx","mpg","mpeg", "mkv","mp4","mp3","wma","wav"

• Je nach DLNA-Server sind verschiedene Dateierweiterungen verfügbar.
• Bestimmte "wav"-Dateien werden von diesen Gerät u. U. nicht Unterstützung.
• Der Namei darf maximal 180 Zeichen lang sein.
• Je nach Große und Anzahl der Dateien kann das Lesen der Disc einzelte Minuten dauern.

Maximale Anzahl Dateien/Ordner:

2000 (Gesamtanzahl der Dateien und Ordner)

CD-R/RW, DVD±R/RW, BD-R/RE-Format:

ISO 9660+JOLIET, UDF und UDF Bridge-Format

FILM

Mögliche Auflösung:

1920 x 1080 (B x H) Bildpunkte

Abspielbare Untertitel: SubRip (.srt/.txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

Das Format VobSub (.sub) wird für die Funktion [Home Link] nicht Unterstützung.

Abspielbare Codes: "DIVX3.xx", "DIVX4.xx", "DIVX5.xx", "XVID", "DIVX6.xx" (nur normale Wiedergabe), H.264/MPEG-4 AVC, MPEG1 SS, MPEG2 PS, MPEG2 TS

Abspielbare Audioformate: "Dolby Digital", "DTS", "MP3", "WMA", "AAC", "AC3"

• Nicht alle WMA- und AAC-Audioformate können auf thisem Gerät wiedergegeben werden.

Abtastfrequenz:

32 kHz bis 48 kHz (WMA),

16 kHz bis 48 kHz (MP3)

Bitrate:

20 kbps bis 320 kbps (WMA),

32 kbps bis 320 kbps (MP3)

HINWEIS

• HD-Filmdateien auf einer CD oder einem USB 1.0/1.1-Gerät werden u. U. nicht störungsfrei wiedergegeben. Zur Wiedergabe von HD-Filmdateien werden BD-, DVD- oder USB 2.0-Datenträger empfohlen.
• Dieser Player understands the profile H.264/MPEG-4 AVC Main, High bei Stufe 4,1. Bei Dateien mit higherer Stufe wird eine Warnmeldung auf dem Bildschirm eingeblendet.
• Mit thisem Player können keine mit GMC1 oder Qpel2 aufgenommen. Dies sind Verfahren zur Video-Kodierung im MPEG4-Standard wie DivX oder XVID.

1 GMC - Global Motion Compensation
2 Qpel – Quarter Pixel

MUSIK

Abtastfrequenz:

8 kHz bis 48 KHz (WMA),

11 kHz bis 48 kHz (MP3)

Bitrate:

8 kbps bis 320 kbps (WMA, MP3),

HINWEIS

• Mit diesen Gerät können keine ID3-Tags einer MP3-Datei angezeigt werden.
  Die Gesamt-Wiedergabedauer wird fur VBR-Dateien u. U. nicht exakt auf dem Bildschirm angezeigt.

FOTO

Empfohlene DateigroBe:

Unter 4000 x 3000 x 24 Bit/Pixel
Unter 3000 x 3000 x 32 Bit/Pixel

Unter 4 MByte/file

• Progressive sowie verlustfrei komprimierte Fotodateien werden nicht Unterstützung.

Ländercode

Der Ländercode thesees Players ist auf der Geräterückseite aufgedrucht. Es können nur BD-ROM- oder DVD-Discs mit diesen Ländercode oder mit dem Ländercode "ALLE" wiedergegeben werden.

• Mit diesen Player können Discs im AVCHD-Format wiedergegeben werden. Diese Discs werden normalerweise zur Aufzeinung mit Camcordern eingesetzt.
• Beim AVCHD-Format handelt es sich um ein hochauflosendes digitales Videokameraiform.
  Das Format MPEG-4 AVC/H.264 erfolgt eine effizientere Komprimierung von Bildern als mit einem konventionellen Format zur Bildkomprimierung.
• Bestimmte AVCHD-Discs verwenden das Format "x.v.Color".
• Mit diesen Player können AVCHD-Discs im Format "x.v.Color" wiedergegeben werden.
• Je nach Zustand der Aufnahme konnen bestimmte Discs im AVCHD-Format u. U. nicht wiedergegeben werden.
• Discs im AVCHD-Format müssen finalisiert werden.
  -x.v.Color"ermoglicht eine gröbere Farbvielfalt als normale DVD-Camcorder-Discs.

Besondere Systemanforderungen

Für hochauflosende Video-Wiedergabe:

High Definition-Anzeigegerät mit COMPONENT- oder HDMI-Eingangsbuchsen.
BD-ROM-Disc mit hochauflösendem Inhalt.
- Für bestimmte Inhalte ist ein HDMI- oder HDCP-fahiger DVI-Eingang am Anzeigegerät erforderlich (wie von den Disc-Autoren festgelegt).
Zum Hochkonvertieren normalauflosender, kopiergeschützter DVDs ist ein HDMI- oder HDCP-fahiger DVI-Eingang am Anzeigegerät erforderlich.

Hinweise zur Kompatibilität

• Da es sich bei BD-ROM-Discs um ein neuen Format handelt, können Probleme mit bestimmten Discs, digitalen Anschlüssen und andere Kompatibilitätsprobleme auftreten. Bei Problumen mit der Kompatibilität wenden Sie sichitte an ein zugelassenenes Kundendienst-Center.
• Zur Darstellung von hochauflosenden Inhalten und hochkonvertierten Standard-DVDs ist möglicherweise ein HDMI-fahiger Eingang oder ein HDCP-fahiger DVI-Eingang am Anzeigegerät erforderlich..
• Bei einigen BD-ROM- und DVD-Discs sind bestimmte Funktionsbefehle oder Merkmale u. U. nicht verfügbar.
  Mit Hilfe eines USB-Gerätes konnen bestimmte Disc-Information gespeichert werden, einschließlich heruntergeladener Online-Inhalte. Durch die verwendete Disc wird festgelegt, wie lange diese Informationen gespeichert werden.

Fernbedienung

1

2

3

Einlagen der Batterien

Nehmen Sie die Batterieklappe auf der Rückseite der Fernbedienung ab und legen Sie eine R03-Batterie mit der wichtigen Polung und ein.

1

(STANDBY/ON): Player ein-und ausschalten.

OPEN/CLOSE: Disc-Fach öffnen und schreiben.

INPUT/TUNER: Eingangsmodus
ändern.

BT AUDIO: Eingangsmodussofar auf BT AUDIO einstellen.

OPTICAL: Eingangsmodus auf optisch direkt einstellen.

DISPLAY:Bildschirmenu ein-/ausblenden.

HOME MENU: [Hauptmenü] ein-/ausblenden.

MENU:Disc-Menu aufrufen.

Pfeiltasten: Auswahl einer Option im Menu.

ENTER: Annehmen einer Menuauswahl.

TUNE (+/-) : Einen gewünschten Radiosender einstellen.

PRESET: Gespeicherten Radiosender aufrufen.

2

RETURN: Gewünschten Abschnitt wiederholen.

POPUP/TOP MENU: DVD-Titelmenu bzw. BD-ROM-Kontextmenu aufrufen, falls vorhanden.

STOP: Wiedergabe anhalten.

▶ PLAY: Wiedergabe starten.

II PAUSE/STEP: Wiedergabe unterbremen.

SKIP: Zur/zum nachsten bzw. vorherigen Datei/Track/Kapitel springen.

SCAN: Suchlauf zürück oder vor.

SPK LEVEL: Lautstärke des gewünschten Laufsprechers einstellen.

USB REC: Aufnahme einer Audio-CD.

MUTE: Gerät stummschalten.

SOUND: Klangmodus auswahlen.

VOL + / - : Lautstärke der Lautsprecher einstellen.

3

Nummertasten 0-9: Auswahl von Aufzahlungsoptionen in einem Menu.

MARKER: Markiert einen Punkt während der Wiedergabe.

SEARCH: Suchmenü ein-/ausblenden.

REPEAT: Menu verlassen bzw. Wiedergabe fortsetzen.

CLEAR: Eine Marke im Suchmenü loschen bzw. eine Ziffer bei der Kennworteingabe loschen.

DIMMER: Beleuchtung des Gerätes dimmen.

ZOOM: Menu Zoom aufrufen.

Farbstaten (A, B, C, D): Navigation in den Menüs.

• Taste A (RDS): Radio-Daten-System.
• Taste B (PTY): Programmart-kennung einer RDS-Sendung anzeigen.
  Taste C (PTY SEARCH): Programmart suchen.
  -Taste D: Auswahl Mono/Stereo im UKW-Modus.

TV-Bedienungstaten: Siehe Seite 67.

SLEEP: Einstellen einer Zeitdauer nach der das Gerät ausgeschelt wird.

Vorderes Bedienfeld

1 Disc-Fach
2 Bedienungstaten

STANDBY/ON Netzschalter

(OPEN/CLOSE)

FUNCTION

Auswahl einer Eingangsquelle oder Funktion.

▶II (PLAY / PAUSE)

STOP

14/14 (SKIP)

-TUNE ^+ (Radiosender einstellen)

3 Fernbedienungs-Sensor
4 Anzeigefenster
5 PORTABLE IN
6 USB-Anschluss
7 Lautstärkeregelung

Rückseite

1 Netzkabel Anschluss an eine Steckdose.
2 Lautsprecheranschlussse
3 Kuhlungslufter
4 Antennenanschluss
VIDEO OUT
6 AUX (L/R) INPUT

7 COMPONENTVIDEO (YPBPR) AUSGANG (PROGRESSIVE SCAN)
8 OPTICAL 1(TV)/2
9 iPod (24-polig) Anschluss eines iPod-Dock.
10 HDMI OUT (Typ A, Version 1.3) Anschluss an einen Fernseher mit HDMI-Eingangen.
11 LAN-Anschluss

3 Montage

Montage der Lautsprecher

Lautsprechereinstellungen BCS-707

Vorbereitung der Laufsprecher

1. Befestigen Sie die rutschfester Unterlagen an den Standfußen der Laufsprecher, des Subwoofoers und des Mittel-Laufsprechers.

Für Lautsprecherstandfuße:
Befestigen Sie mit den enthaltenen
Klebestreifen vier mittelgroße Unterlagen an
jedem Lautsprecherstandfuß (Unterseite).

Für Subwoofer:

Befestigen Sie mit den enthaltenen Klebestreifen vier große Unterlagen am Standfuß des Subwoofoers.

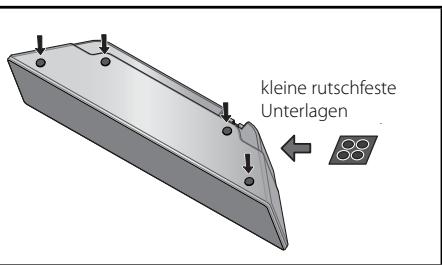

Für Mittel-Laatsprecher:

Befestigen Sie mit den enthaltenen Klebestreifen vier keine Unterlagen am Standfuß des Mittel-Lautsprechers.

1. Montieren Sie die Lautsprecherstandfuß mit den enthaltenen Schrauben an den Ständern.

Setzen Sie den Ständer auf den Standfuß und befestigen Sie die kleinen Schrauben an den Positionen, wie in der folgenden Abbildung gezeigt. Die Lautsprecher sollenn in Richtung des Standfußes des gleichschenklichen Dreiecks zeigen.

1. Schließen Sie die Kabel am Player an.

Schlieben Sie den weißen Stecker des grauen Kabels an den Anschluss (+) und den anderen Stecker an den Anschluss (-) an. Um die Kabel am Player anzuschreiben, drücken Sie jeweils auf eine der Anschlussklemmen auf der Rückseite, so dass sich die Anschlüsse öffnen. Führn Sie das jeweilige Kabel ein und halten Sie die Anschlussklemme wieder los.

VORSICHT

• Es sollen ausschließlich die im Lieferumfang these Systems enthaltenen Lautsprecher angeschlossen werden.
  Die enthaltenen Laufsprecher sollenn nur an den Verstärker这点es Systems angeschlossen werden. Beim Anschluss an einen anderen Verstärker besteht die Gefahr von Fehlfunktionen oder Bränden.

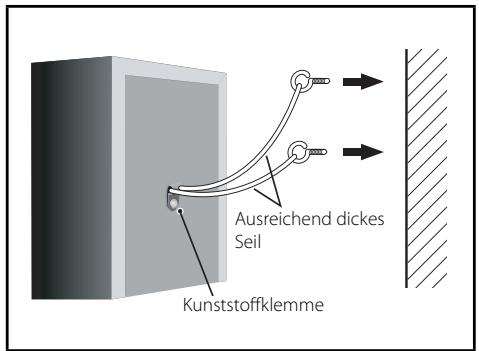

Montage der vorderen und der Surround-Laatsprecher

Befestigen Sie die vorderen und die Surround-Lautsprecher mit der enthaltenen Kunststoffklemme. Befestigen Sie zwei Schraubhaken in der Wand hinter dem Lautspeicher. Führren Sie zur Stabilisierung des Lautspechers ein dickeres Seil um die Haken und durch die Kunststoffklemmen hindurch (überprüfen Sie, ob das gesamte Gewicht des Lautspechers getragen werden kann). Prufen Sie nach der Montage, ob der Lautsprecher fest sitzt.

VORSICHT

• Bei der Kunststoffklemme handelt es sich um kein Befestigungselement, d. h. der Laufsprecher sollte nicht allein an der Klemme befestigt von der Wand hangen. Zur Stabilisierung des Laufsprechers muss ein Seil verwendet werden.
• Pioneer übernimmt keine Haftung für Verluste oder Schäden jeglicher Art, die auf einen unsachgemäßen Zusammenbau, eine unsachgemäße Montage, eine unzureichende Tragfähigkeit der Montageorte, eine missbrächliche Verwendung oder Naturkatastrophen zurückzuführen sind.
• Achten Sie beim Aufstellen darauf, dass das Gerät fest steht und vermeiden Sie möglichst Standorte, an denen das Gerät im Falle einer Naturkatastrophe (z. B. bei einem Erdbeben) herunterfallen und Verletzungen verursachen können.

Lautsprechereinstellungen BCS-303

Vorbereitung der Laufsprecher

1. Befestigen Sie die rutschfesten Unterlagen an den Laufsprecherstandfußen.

Für die vorderen und Surround
Lautsprecher:
Befestigen Sie mit den enthaltenen
Klebestreifen vier kleinen Unterlagen an
jedem Lautsprecherstandfuß (Unterseite).

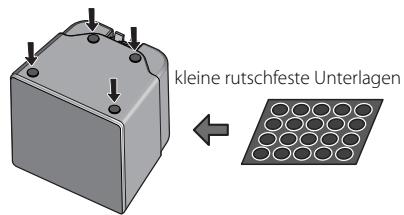

Für Subwoofer:

Befestigen Sie mit den enthaltenen Klebestreifen vier große Unterlagen am Standfuß des Subwoofoers.

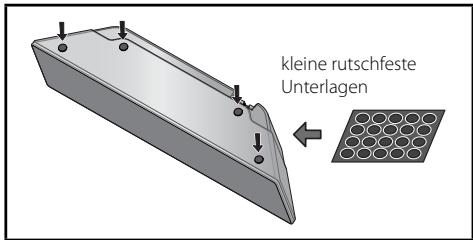

Für Mittel-Laatsprecher:

Befestigen Sie mit den enthaltenen Klebestreifen vier keine Unterlagen am Standfuß des Mittel-Lautsprechers.

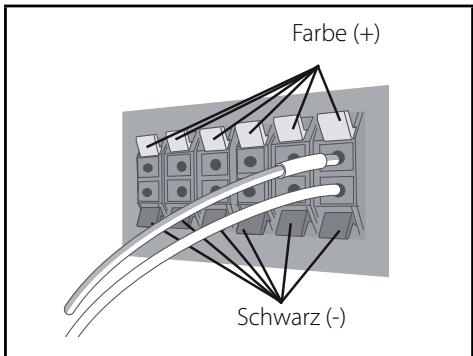

1. Schließen Sie die Kabel am Player an.

Schlieben Sie den weißen Stecker des grauen Kabels an den Anschluss (+) und den anderen Stecker an den Anschluss (-) an. Um die Kabel am Player anzuschreiben, drücken Sie jeweils auf eine der Anschlussklemmen auf der Rückseite, so dass sich die Anschlüssle öffnen. Führten Sie das jeweilige Kabel ein und halten Sie die Anschlussklemme wieder los.

Wandmontage des Mittel-Lautsprechers

Der Mittel-Laufsprecher besitzt eine Montageöffnung, mit der der Laufsprecher an der Wand montiert werden kann.

VorderMontage

Das Lautsprechersystem ist sehr schwer. Das Gewicht kann zu einer Lockering der Schrauben führen, und die Wand muss das Gewicht der Lautsprecher traben konnen. Ansonsten können die Lautsprecher herunterfallen. Die Wand muss über eine ausreichende Stärke verfügen, so dass das Gesamtgewicht der Lautsprecher getragen werden kann. Nicht an Wänden aus Sperrholz oder weichem Material befestigen.

Die Montageschrauben sind nicht im Lieferumfang enthalten. Verwenden Sie Schrauben, die für die Beschaffenheit und Tragfähigkeit der Wand geeignet sind.

VORSICHT

• Falls Sie die Beschaffenheit und Tragfähigkeit Ihrer Wand nicht einschätzen können, ziehen Sie einen Fachmann zu Rate.
• Pioneer übernimmt keine Haftung für Unfälle oder Schäden, die auf eine unsachgemäße Montage zurückzuführn sind.

Zusätzliche Hinweise zum Standort der Laufsprecher

Stellen Sie die vorderen Haupt-Lautsprecher links und rechts in gleichem Abstand zum Fernsehgerät auf.

Vorsichtshinweise:

Blanke Lautsprecherkabel mussen zusammengeht und vollständig in die Lautsprecheranschlüsse eingeführt werden. Sollten die blanken Lautsprecherkabel die Systemrückseite berühren, wird möglicherweise die Sicherheitsvorrichtung des Systems ausgelöst und das System abgeschaltet.

Die vorderen, der mittlere und die SurroundLaufsprecher these Systems sind magnetisch abgeschirmt. Falls die Laufsprecher sehr nahe am Fernsehgerät aufgestellt werden, konnen Farbverfälltungen jedoch nicht ausgeschlossen werden. Schalten Sie in einem solchen Fall das Fernsehgerät aus und nach etwas 15 bis 30 Minuten wieder ein. Sollten die Farbverfällechnungen weiterhin auftreten, stellen Sie das Laufsprechersystem in großerer Entfernung zum Fernsehgerät auf.

Der Subwoofer besitzt keine magnetische Abschirmung und sollene daher nicht in der Nähe eines Fernsehgerätes oder Monitors aufgestellt werden. Magnetische Datenträger (z. B. Disketten, Musik- oder Videokassetten) sollenen ebenfls nicht in der Nähe des Subwoofoers aufbewahrt werden.

Die vorderen, die Surround-Lautsprecher und der Subwoofer nicht an einer Wand oder Decke befestigen. Die Lautsprecher konnten herunterfallen und zu Verletzungen führen.

Aufstellen des Systems

Die folgende Abbildung zeigt die Aufstellung des Systems am Beispiel. Die Abbildungen in dieser Anleitung können vom tatsächlichen Gerät abweichen und dnen lediglich zur Beschreibung.

Ein optimaler Surround-Sound wird erreicht, wenn alle Lautspecher mit Ausnahme des Subwoofoers im gleichen Abstand von der Zuhörerposition (A) aufgestellt werden.

Vorderer Laufsprecher links (L)/
⑥ Vorderer Laatsprecher rechts (R):

Stellen Sie die vorderen Lautsprecher befinden Monitor oder Bildschirm und bündig mit der Bildschirmfläche auf.

Mittel-Lautsprecher:

Stellen Sie den Mittel-Lautsprecher ober- oder unterhalb des Monitors oder Bildschirms auf.

Surround-Laatsprecher links (L)/
© Surround-Laufsprecher rechts (R):

Stellen Sie diese Laufsprecher hinter der Zuhörerposition und leicht nachinnen ausgerichtet auf.

F Subwoofer:

Die Position des Subwooers kann beliebig gewählt werden, da niederfreierte Basse nur leicht direktional sind. Der Subwoofer sollt jederoch bevorzugt in der Nähe der vorderen Lautsprecher aufgestellt werden. Richten Sie den Subwoofer möglich zur Raummitte aus, um Wandreflexionen zu vermeiden.

⑥ Gerät

VORSICHT

• Achten Sie darauf, dass Kinder nicht ihre Hände oder andere Gegenstände in die Lautsprecheröffnung eingehren.
  Lautsprecheröffnung: Eine Aushöhlung im Lautsprechergerhäuse zum Erzeugen satter Basse.
• Platzieren Sie den Mittel-Lautsprecher für Kinder unzugänglich.
  Ansonsten konnte der Lautspeicher herunterfallen und Verletzungen und/oder Sachschäden verursachen.
  Die Lautspricher enthalten magnetische Bauteile. Aus thisem Grund konnen Farbverfalschungen auf dem Bildschirm oder PC-Monitor auftreten. Die Lautspricher sollen deraher in ausreichendem Abstand zum Fernseher oder PC-Monitor aufgestellt werden.

Anschluss an einen Fernseher

Nehmen Sie, abhängig von den Mochigkeiten ihrer Geräte, einen der folgenden Anschüsse vor.

HDMI-Anschluss (Seite 21-22)
- Component-Video-Anschluss (Seite 22)
Video-Anschluss (Seite 23)

HINWEIS

• Abhängig vom Fernseher und anderen Geräten gibt es verschiedene Anschlussmöglichkeiten an den Player. Verwenden Sie nur einen der in dieser Anleitung angegebenen Anschüsse.
• Lesen Sie zum Anschluss die Bedienungsanleitung des Fernsehers, der Stereo-Anlage bzw. des jeweiligen Gerätes.
• Der Player muss direkt am Fernseher angeschlossen werden. Stellen Sie den Fernseher auf den richtigen Videokanal ein.
• Den Player nicht über einen Videorekorder anschließen. Das DVD-Bild konnte durch das Kopierschutzsystem verzerrt werden.

HDMI-Anschluss

Ein HDMI-Fernseher oder Monitor kann über ein HDMI-Kabel an diesen Player angeschlossen werden (type A, Version 1.3). Verbinden Sie die HDMI OUT-Buchse des Players mit der HDMI IN-Buchse eines HDMI-kompatiblen Fernsehers oder Monitors.

HDMI-Anschluss

Stellen Sie den Eingang des Fernsehers auf HDMI (siehe Bedienungsanleitung des Fernsehers).

HINWEIS

• Beim Ändern der Auflösung bei bereits angeschlossenem Gerät können Fehlfunktionen auftreten. Um diese Störung zu beheben, schalten Sie den Player aus und wieder ein.
• Wenn der HDMI-Anschluss noch nicht mir dem HDCP abgeglichen wurde, erscheint ein schwarzer Bildschirm. Überprüfen Sie in thisem Fall den HDMI-Anschluss oderziehen Sie das HDMI-Kabel ab.
• Überprüfen Sie bei Rauschen oder Streifen auf dem Bildschirm das HDMI-Kabel (die Länge sollene 4,5 m nicht überschreiben, zugemäß ein HDMI-Hochgeschwindigkeitskabel (Version 1.3) verwendet werden.
• Falls ein angeschlossenes HDMI-Gerät den Audioausgang des Players nicht entwickelt, ist der Ton des HDMI-Gerätes u. U. nur verzerrt oder nicht zu horen.
• Bei einem HDMI-Anschluss kann die Auflösung für den HDMI-Ausgang geändert werden. (Siehe Kapitel "Einstellung der Auflösung" auf Seite 23.)
• Legen Sie über die Option [HDMI-Farbeinst.] im Menu [Setup] die Art der Videoausgabe über die HDMI OUT-Buchse fest (siehe Seite 34).

• Beachten Sie beim Anschluss eines HDMI- oder DVI-kompatiblen Gerätes folgende Punkte:

• Schalten Sie das HDMI-/DVI-Gerät sowie diesen Player aus. Schalten Sie dann das HDMI-/DVI-Gerät ein, warten Sie ca. 30 Sekunden, und schalten Sie dann den Player ein.

• Der Videoeingang des angeschlossenen Gerätes muss auf diesen Gerät eingestellt sein.

• Das angeschlossene Gerät muss eine der Video-Eingangsauflösungen 720x576p (480p), 1280x720p, 1920x1080i oder 1920x1080p unterstützen.

• Nicht alle HDCP-kompatiblen HDMI- oder DVI-Geräte arbeiten mit dieser Player zusammen.

• Bei nicht-HDCP-Geräten wird das Bild nicht richtig angezeigt.
• Es erfolgt keine Wiedergabe mit thisem Player und es wird ein schwarzer Bildschirm angezeigt.

Component-Video-Anschluss

Verbinden Sie die COMPONENT VIDEO OUTBuchsen des Players über ein Y Pb Pr-Kabel mit den entsprechenden Eingangsbuchsen des Fernsehers. Der Ton wird über die Systemlautsprecher ausgegeben.

Component-Anschluss

HINWEIS

Bei einem COMPONENTVIDEO OUT-Anschluss kann die Auflösung für den Ausgang geändert werden. (Siehe Kapitel "Einstellung der Auflösung" auf Seite 23.)

Video-Anschluss

Verbinden Sie die VIDEO OUT-Buchse des Players über das Videokabel mit der Video-Eingangsbuchse des Fernsehers. Der Ton wird über die Systemlautsprecher ausgegeben.

Video-Anschluss

Einstellung der Auflösung

Der Player bietet verschiedene Ausgabeauflosungen fur die HDMI OUTund COMPONENTVIDEO OUT-Buchsen.Die Auflösung wird im Menu [Setup]eingestellt.

1. Drucken Sie die Taste HOME MENU (↑).
2. Wahlen Sie mit den Tasten < / > / /V den Eintrag [Setup] und drücken Sie ENTER (C). Daraufhin wird das Menu [Setup] aufgerufen.
3. Wahlen Sie mit den Tasten / V die Option [ANZEIGE] und drücken Sie die Taste > , um in das Unterverzeichnis zu gelangen.
4. Wahlen Sie mit den Tasten / V den Eintrag [Auflösung] und drücken Sie für die dritte Ebene auf ENTER (O) oder auf > .

1. Wahlen Sie mit den Tasten / V die gewünschte Auflösung aus und drücken Sie zur Bestätigung der Auswahl auf ENTER (C).

HINWEIS

• Falls Ihr Fernsehogerät die am Player eingestellte Auflösung nicht unterstützt, stellen Sie die Auflösung wie folgt auf 576p (480p) ein:
• Drücken Sie zum Öffnen des Disc-Fachs auf
• Halten Sie die Taste ■ mindestens fünf Sekunden lang gedrückt.
  Die Videoausgabe ist von zahlreichen Faktoren abhängig. Hinweise hierzu finden Sie unter "Video-Ausgabeauflösung" auf Seite 70.

Antennenanschluss

Schlieben Sie zum Radioempfang die mitgelieferte Antenne an.

Antennenanschluss

HINWEIS

Die UKW-Drahtanenne sollte nach dem Anschluss so waagerecht wie möglich ausgerichtet werden. Die UKW-Drahtanenne muss vollständig entfaltet werden.

Anschluss von Zusatzgeräten

AUX-Anschluss

Der Ton eines Gerätes kann mit Hilfe der analogen Audio-Ausgangsbuchsen über die Laufsprecher des Systems ausgegeben werden.

Schlieben Sie die analogen AudioAusgangsbuchsen des Gerätes an den Anschluss AUX L/R (INPUT) these Gerätes an. Wahlen Sie dann mit den Tasten INPUT/TUNER, < / > ) sowie ENTER () die Option [AUX].

AUX-Anschluss

PORTABLE IN-Anschluss

Der Ton eines tragbaren Players kann über die Laufsprecher des Systems ausgegeben werden.

Verbinden Sie die Kopfhörerbuchse (oder Line Out-Buchse) des tragbaren Players mit der PORT. IN-Buchse these Gerätes. Wahlen Sie dann mit den Tasten INPUT/TUNER, < / > sowie ENTER () die Option [PORTABLE].

PORTABLE IN-Anschluss

OPTICAL IN 1/2-Anschluss

Der Ton eines Gerätes kann mit Hilfe der digitalen, optischen Buchse über die Lautsprecher des Systems ausgegeben werden.

Verbinden Sie die optische Ausgangsbuchse des Gerätes mit der OPTICAL IN 1/2-Buchsdeses Gerätes. Wahlen Sie dann mit den Taten INPUT/TUNER, < / > sowie ENTER (O) die Option [OPTICAL 1/2]. Oder wahren Sie diese Funktion direkt über die Taste OPTICAL aus.

Optischer Anschluss

Bluetooth®-Verbindung

Uber Bluetooth

Bluetooth® ist eine kabellose Übertragungstechnologie zur Verbindung über kurze Distanzen.

Die Übertragungsreichweite beträgt etwas zehn Meter. (Bei Störungen durch andere elektronische Geräte in der Höhe kann der Ton bei der Bluetooth-Übertragung über verschiedene Räume zeitweise unterbrochen werden.)

Bei der Verbindung mehrere Geräte über die Bluetooth Wireless-Technologie fallen keinerlei Gebühren an. Verbindungen mit Hilfe der Bluetooth Wireless-Technologie über ein Mobilitelefon können in Reihenschaltung betrieben werden.

Unterstützte Geräte: Mobiletelephone, MP3-Player, Notebooks, PDA-Geräte (An diese Geräte muss ein Stereo-Headset angeschlossen werden können.)

Bluetooth-Profile

Um die Bluetooth Wireless-Technologie zu nutzen, müssen die Geräte mit bestimmten Profilarten kompatibel sein.

Dieses Gerät unterstützt die folgenden Profile.

A2DP (Advanced Audio Distribution Profile [Übertragung von Audiodaten])

Musik vom Bluetooth-Gerät horen Verbindung zwischen Gerät und BluetoothGerät herstellen

Vor der Verbindung muss die Bluetooth-Funktion Ihres Bluetooth-Gerätes aktiviert werden. Hinweise finden Sie in der Bedienungsanleitung des Bluetooth-Gerätes. Eine einzelm hergestellte Verbindung muss nicht nochmals hergestellt werden.

1. Wahlen Sie mit der Taste INPUT/TUNER oder BT AUDIO die Bluetooth-Funktion. Daraufhin erscheint die Meldung "BT AUDIO" gefolgrt von "BT READY"im Anzeigefenster.
2. Bedienen Sie das Bluetooth-Gerät und stellen Sie eine Verbindung her. Während der Suche nach thisem Gerät mit dem Bluetooth-Gerät wird eine List der gefundenen Geräte in der Anzeige des Bluetooth-Gerätes, je nach Funktionsumfang, angezeigt. Dieses Gerät besitzt die Bezeichnung "PIONEER AUDIO".
3. Geben Sie die PIN-Nummer ein. PIN-Nummer: 0000
4. Nach erfolgter Verbindung deses Gerätes mit dem Bluetooth-Gerät leuchtet die Bluetooth-LED这点es Gerätes auf und die Meldung "BT SINK" wird angezeigt.

HINWEIS

Je nach Art des Bluetooth-Gerites erfolgt die Herstellung der Verbindung auf verschiedene Weise.
5. Musik horen. Hinweise zur Wiedergabe von Musikdateien auf dem Bluetooth-Gerät finden Sie in der Bedienungsanleitung des Bluetooth- Gerätes.

HINWEIS

• Falls die Bluetooth-Verbindung bei einem Wechsel der Gerätefunktion getrennt wird, muss diese neu hergestellt werden.
• Das AVRCP-Profil kann in dieser Betriebsart nicht genutzt werden.

Informationen zum verbundenen Bluetooth-Gerät anzeigen

These Funktion ist nach erfolgter Verbindung möglich. Hier können verschiedene Bluetooth-Informationen angezeigt werden.

Drücken Sie die Taste DISPLAY gedrückt.

Folgende Bluetooth-Informationen werden nachieinander angezeigt. Lokale Adresse des Lokale Adresse des Bluetooth-Gerätes Gerätname Keine ...

HINWEIS

• Dieses Gerät unterstützt nicht das Profil Mono-Sprachausgabe per Headset (Schnurlose Telefonie).
• Bei Störungen der Übertragung durch andere elektronische Geräte in der Höhe kann der Ton zeitweise unterbrochen werden.
• Bluetooth-Geräte können nicht über these Gerät bedient werden.
• Es kann jeweils nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden. Mehrfach-Verbindungen sind nicht möglich.
• Auch wenn das Bluetooth-Gerät und diese Gerät weniger als zehn Meter voneinander entfernt sind, kann die Verbindung durch Hindernisse zwischen den Geräten gestört werden.
• Je nach Art des Gerätes kann die Bluetooth-Funktion u. U. nicht genutzt werden.
• Falls keine Verbindung zu einem Bluetooth-Gerät besteht, erscheint die Meldung "BT READY" im Anzeigefenster.
• Bei Geräten in der Höhe, die auf derselben Frequenz betrieben werden, wie z. B. medizinische Geräte, Mikrowellengeräte oder WLAN-Geräte, ist auf Grund elektronischer Störungen möglicherweise keine Verbindung möglich.
• Bei zwischen den Geräten befindlichen Personen oder bei einer Unterbrechung der Verbindung zwischen Bluetooth-Gerät und Player wird die Verbindung getrennt.
• Mit zunehmendem Abstand zwischen Bluetooth-Gerät und Player nimmt die Tonqualität ab. Bei zu großem Abstand außerhalb der Reichweite des Bluetooth-Gerätes wird die Verbindung getrennt.
  Die Verbindung zu Geräten mit Bluetooth Wireless-Technologie wird beim Ausschalten des Hauptgerätes oder bei einem Abstand des Gerätes zum Hauptgerät von über zehn Metern getrennt.

Verbindung mit dem Heimnetzwerk

Dieser Player kann über den LAN-Anschluss auf der Rückseite mit einem lokalen Netzwerk (LAN) verbunden werden.

Weitere Hinweise finden Sie in der Bedienungsanleitung des Netzwerkgerätes. Verbinden Sie den LAN-Anschluss des Players über ein handelsübliches LAN- oder Ethernet-Kabel (CAT5 oderHigher mit RJ45-Anschluss) mit dem entsprechenden Anschluss am Modem oder Router. In der folgenden Beispielkonfiguration für eine Kabelverbindung kann mit dem Player auf die Inhalte bisher PCs zugegriffen werden.

Netzwerkverbindung

HINWEIS

• Halten Sie das LAN-Kabel beim Anschlieben oder Abziehen immer am Stecker selbst fest. Ziehen Sie nicht am LAN-Kabel und halten Sie die Sperre am Stecker gedrückt.
• Am LAN-Anschlussarfkein modulares Telefonkabel angeschlossen werden.
• Halten Sie sich auf Grund der zahlreichen möglichen Anschlussarten an die Angaben Ihres Telekommunikationsanbieters bzw. Internet-Anbieters.
• Für den Zugriff auf Inhalte auf einem PC oder DLNA-Server muss dieser Player mit demselben lokalen Netzwerk wie der Router verbunden sein.

Netzwerkeinstellungen

Vor der Einrichtung des Kabel-Netzwerks muss eine Breitbart-Internetverbindung zum Heimnetzwerk hergestellt werden.

Falls das kabelgebundene lokale Netzwerk (LAN) einen DHCP-Server besitzt, wird dem Player automatisch eine IP-Adresse zugewiesen. Für bestimmte Heimnetzwerke müssen nach dem Anschluss der Kabel die Netzwerkeinstellungen des Players vorgenommen werden. Nehmen Sie die [NETZWERK]-Einstellungen wie folgt vor.

1. Wahlen Sie im Menu [Verbindungsein] die Option [Setup] und drücken Sie auf oder ENTER (⊙).

1. Wahlen Sie mit den Tasten / < / > den IPModus [Dynamisch] oder [Statisch]. Wahlen Sie die Option [Dynamisch], um die IP-Adresse automatisch zu beziehen.

HINWEIS

Falls kein DHCP-Server im Netzwerk vorhanden ist und die IP-Adresse manuell eingerichtet werden muss, wahlen Sie die Option [Statisch] und nehmen Sie die Einstellungen für [IP-Adresse], [Subnetzmaske], [Gateway] und [DNS-Server] mit den Tasten / < / > sowie den Nummertasten vor. Drücken Sie bei falscher Eingabe einer Ziffer auf CLEAR, um den markierten Teil zu loschen.

1. Markieren Sie die Option [OK] und drücken Sie ENTER (⊙), um die Netzwerkeinstellungen zu übernehmen.
2. Der Player fordert Sie zur Prüfung der Netzwerkverbindung auf. Markieren Sie die Option [OK] und drücken Sie ENTER (O), um die Netzwerkverbindung herzustellen.

1. Wahlen Sie den Eintrag [Test] und drücken Sie bei Schritt 4 auf ENTER (⊙), um den Status der Netzwerkverbindung auf dem Bildschirm anzuzeigen. Der Test kann auch über die Option [Verbindungsstatus] im Menu [Setup] durchgeführt werden.

Hinweise zur Netzwerkverbindung:

• Viele Probleme bei der Netzwerkverbindung während der Einrichtung können zahlung durch ein Zurücksetzen des Routers bzw. Modems behoben werden. Schalten Sien nach der Verbindung des Players mit dem Heimnetzwerk den Router bzw.das Kabelmodem des Heimnetzwerks schnell aus und/oder trennen Sie das Netzkabel. Schalten Sie das Gerät dann wieder ein und/oder schreiben Sie das Netzkabel wieder an.
• Je nach Vertragsbedingungen Ihr's Internet-Anbieters (ISP) kann die Anzahl der Geräte, für die eine Internet-Verbindung eingerichtet werden kann, begrenzt sein. Hinweise erhalten Sie von ihrem Internet-Anbieter.
• Unser Unternehmen übernimmt keine Haftung für Fehlfunktionen des Players und/oder der Internetverbindung auf Grund von Verbindungsfehlern/Fehlfunktionen, die durch ihre Breitband-Internetverbindung oder andere angeschlossene Geräte verursacht werden.
  Die über die Internetverbindung angebotenen Funktionserweiterungen für BD-ROM-Discs werden nicht von unserem Unternehmen erzeugt oder zur Verfügung gestellt, und unser Unternehmen gewährleistet nicht die Funktionalität oder künftige Verfügbarkeit dieser Inhalte. Bestimmte über eine Internetverbindung verfügbare Disc-Inhalte sind mit thisem Player u. U. nicht kompatibel. Wenden Sie sich bei Fragen zu solchen Inhaltenitte an den Hersteller der Disc.
• Für bestimmte Internet-Inhalte ist u. U. eine höhere Bandbreite erforderlich.

• Auch wenn der Player korrekt verbunden und konfiguriert ist können bestimmte Internet-Inhalte auf Grund von Engpüssen, minderer Qualität oder geringer Bandbreite der Internetverbindung oder Störungen beim Anbieter nicht richtig wiedergegeben werden.

• Auf Grund bestimmter Einschränkungen durch den Internet-Anbieter (ISP), der die Breitbart-Internetverbindung bereitstellt, sind bestimmte Funktionen der Internetverbindung u. U. nicht möglich.

• Jegliche Entgelte des ISP, auch Verbindungsentgelte, müssen vom Benutzer selbst getragen werden.
• Zur Kabelverbindung这点es Players ist ein 10 Base-T-oder 100 Base-TX-LAN-Anschluss erforderlich. Falls Ihr Internet-Anbieter einen solchen Anschluss nicht Unterstützung, kann mit dem Player keine Internetverbindung hergestellt werden.
• Für den xDSL-Dienst ist ein Router erforderlich.
• Zur Nutzung des DSL-Dienstes ist ein DSL-Modem erforderlich. Für den Kabelmodem-Dienst ist in ein Kabelmodem erforderlich. Je nach Zugriffsart auf den und den Vertragsbedingungen des ISP konnen Sie die Internetverbindungsfunktion theseis Players nicht nutzen oder die Anzahl der Geräte, die gleichzeitige eine Internetverbindung herstellen konnen, ist begrenzt. (Falls Ihr ISP nur die Verbindung von einem Gerät zulässst, kann mit diesen Player u. U. keine Verbindung hergestellt werden, wenn bereits ein PC verbunden ist.)
• Der Einsatz eines "Routers"ist möglichcherweise nicht oder nur eingeschränkt zulässig, abhängig von den Bedingungen und Einschränkungen des ISP. Hinweise erhalten Sie direkt von Ihr dem Internet-Anbieter.
• Schalten Sie ähnliche nicht genutzte Netzwerkgeräte im lokalen Heimnetzwerk aus. Einige Geräte erzeugen u. U. Netzwerkverkehr.

Anschluss eines USB-Gerätes

Mit diesen Player können auf einem USB-Gerät gespeicherte Film-, Musik- und Fotodateien wiedergegeben werden.

1. Schlieben Sie das USB-Gerät fest am USB-Anschluss an.

USB-Anschluss

1. Drucken Sie die Taste HOME MENU. Wahlen Sie mit den Tasten /V < / > ,die Option [Spielfilm], [Foto] oder [Musik] und drucken Sie ENTER (O).
2. Wahlen Sie mit den Tasten /V < / > )ine Datei aus und drucken Sie zur Wiedergabe auf PLAY bzw. auf ENTER (Anzeige der freien Speicherkapazitat des USB-Gerates auf dem Bildschirm.
3. Wahlen Sie eine andere Betriebsart. Ziehen Sie das USB-Gerät vorsichtig ab.

HINWEIS

• Dieser Player unterstützt USB-Flash-Speicher/ externe USB-Festplatten mit dem Dateifformat FAT16, FAT32 und NTFS (Musik, Foto und Video). Für BD-LIVE sowie zum Kopieren von Audio-CDs wird jedoch ausschließlich das Dateiformat FAT16 oder FAT32 unterstützen.itte nutzen Sie für BD-LIVE und zum Kopieren von Audio-CDs den USB-Flash-Speicher/eine externe Festplatte mit dem Dateiformat FAT16 oder FAT32.
• Das USB-Gerät kann als lokaler Speicher eingesetzt werden, um BD-LIVE-Discs über das Internet wiederzugeben.
• Dieses Gerät unterstützt bis zu vier Partitionen auf einem USB-Gerät.
• Ein USB-Gerät niemals während des Betriebs trennen (z. B. während der Wiedergabe oder eines Kopiervorgangs).
• USB-Geräte, für die zum Anschluss an einen Computer eine zusätzliche Softwareinstallation erforderlich ist werden nicht unterstützt.
• USB-Gerät: USB-Gerät mit Unterstützung für USB 1.1 und USB 2.0.
• Es können Film-, Musik- und Fotodateien wiedergegeben werden. Weitere Hinweise zu den Bedienungsfunktionen für die einzelnen Dateitypen finden Sie auf den entsprchenden Seiten.
  Zur Vermeidung von Datenverlust sollenen regelmäßig Sicherungskopien erstellt werden.
• Bei Verwendung eines Verlängerungskabels, eines USB-Hubs oder eines USB Multi-Kartenlesegerätes wird das USB-Gerät u. U. nicht erkannt.
• Bestimmte USB-Geräte Funktionieren nicht zusammen mit diesen Gerät.
• Digitalk cameras und Mobiltelefone werden nicht unterstützt.
• Der USB-Anschluss这部分 Gerätes kann nicht für den Anschluss an einen PC genutzt werden.

Einstellungen

Setup-Einstellungen vornehmen

Im Menu [Setup] können die Einstellungen für den Player vorgenommen werden.

1. Drucken Sie die Taste HOME MENU (↑).

1. Wahlen Sie mit den Tasten < / > / /V den Eintrag [Setup] und drucken Sie ENTER (O). Daraufhin wird das Menu [Setup] aufgerufen.

1. Wahlen Sie mit den Tasten / V den ersten Eintrag aus und drücken Sie die Taste > , um in das Unterverzeichnis zu gelangen.

1. Wahlen Sie mit den Tasten / V den zweiten Eintrag aus und drücken Sie auf ENTER (O), um in das nachste Unterverzeichnis zu gelangen.

1. Wahlen Sie mit den Tasten / V die gewünschte Einstellung und drücken Sie zur Bestätigung der Auswahl die Taste > oder ENTER (O).

Das Menu [ANZEIGE]

Bildformat

Wahlen Sie die für das Bildformat des Fernsehers die geeignete Einstellung.

[4:3 Letterbox]

Beim Anschluss an einen Standard 4:3-Fernseher. Zeigt Kinofilme mit schwarzen Balken oberhalb und unterhalb des Bildes.

[4:3 Panscan]

Beim Anschluss an einen Standard 4:3-Fernseher. Das Bild wird verkleinert, um den Bildschirm zu fullen. Beide Seiten des Bildes werden abgeschritten.

[16:9 Original]

Beim Anschluss an einen 16:9-Breitbildfernseher. Das 4:3-Bild wird im Original-Bildformat 4:3 mit schwarzen Streifen am linken und rechten Bildrand angezeigt.

[16:9 Vollbild]

Beim Anschluss an einen 16:9-Breitbildfernseher.

HINWEIS

Die Optionen [4:3 Letterbox] und [4:3 PanScan] können bei einer higheren Auflösung als 720p nicht eingestellt werden.

Auflösung

Einstellen der Ausgabeauflosung für das Component- und HDMI-Video signal. Einzelheiten zur Einstellung der Auflösung finden Sie auf den Seiten 23 und 70.

[Auto]

Falls an der HDMI OUT-Buchse ein Fernseherat angeschlossen ist, das Anzeigeinformation (EDID) bereitstellt, wird die Auflösung für den angeschlossenen Fernseher automatisch optimal angepasst. Falls der Anschluss ausschließlich über die COMPONENT VIDEO OUT-Buchse erfolgt, wird die Standardauflösung 1080i eingestellt.

[1080p]

Ausgabe von 1080 Zeilen Progressive-Video.

[1080i]

Ausgabe von 1080 Zeilen Interlaced-Video.

[720p]

Ausgabe von 720 Zeilen Progressive-Video.

[576p (480p)]

Ausgabe von 576 (480) Zeilen Progressive-Video.

[576i (480i)]

Ausgabe von 576 (480) Zeilen Interlaced-Video.

1080p-Anzeige

Wahlen Sie bei einer Auflösung von 1080p die Einstellung [24 Hz], um Filme auf HDMI-fahigen Anzeigegeräten mit 1080p/24 Hz-Eingang ruckelfrei darzustellen (1080p/24 Hz).

HINWEIS

• In der Einstellung [24 Hz] konnen beim Wechsel zwischen Video- und Filmmaterial Bildstorungen auftenreten. Wahlen Sie in thisem Fall die Einstellung [50 Hz].
• Auch wenn die Option [1080p-Anzeige] auf [24 Hz] eingestellt ist, wird die tatsächliche Bildfrequenz der Videoausgabe je nach Format der Video-Quelle auf 50 Hz festgelegt, falls Ihr Fernsehgerät die Auflösung 1080p/24 Hz nicht unterstützt.

HDMI-Farbeinst.

Auswahl der Ausgabeart über die HDMI OUT-Buchse. Hinweise zu dieser Einstellung finden Sie in der Bedienungsanleitung des Anzeigegerätes.

[YCbCr]

Wahlen Sie diese Einstellung beim Anschluss an HDMI-Anzeiggerät.

[RGB]

Wahlen Sie diese Einstellung beim Anschluss an DVI-Anzeigegerät.

Das Menu [SPRACHE]

Anzeigemenü

Sprache für das [Setup]-Menu und für die Bildschirmenü festlegen.

Disc-MENU/Disc-Audio/Disc-Untertitel

Wahlen Sie die gewünschte Sprache für Audiotracks (Disc-Audio), für Untertitel und für die Disc-Menus aus.

[Original]

Die auf der Disc aufgezeichnete Originalsprache wird verwendet.

[Andere]

Drücken Sie zur Auswahl einer anderen Sprache auf ENTER (⊙). Geben Sie über die Nummerntasten die entsprechende vierstellige Nummer ein, die Sie der Listeder Sprachcodes entnehmer können (siehe Seite 69), und drücken Sie ENTER (⊙).

[Aus] (nur für Disc-Untertitel)

Untertitel ausblenden.

HINWEIS

Die Spracheinstellungen werden je nach Discmoglicherweise nicht übernommen.

Das Menu [AUDIO]

Laatsprecher-Setup

Nutzen Sie für einen optimalen Ton die Lautsprechereinstellungen, um die Lautstärke der angeschlossenen Lautsprecher sowie die Abstände von der Zuhörerposition festzulegen. Führten Sie den Test durch, um die Lautstärke der Lautsprecher auf den gleichen Wert einzustellen.

[Lautsprecher]

Wahlen Sie einen einzustellenden

Lautsprecher aus.

[Lautstärke]

Lautstärkepegel für jeder Lautsprecher festlegen.

[Abstand]

Abstände der einzelnen Laufsprecher zur Zuhörerposition festlegen.

Ausgabe eines Testtons über die Lautsprecher.

[OK]

Einstellung übernehmen.

[Abbrechen]

Änderungen verwerfen.

HD AV Sync

Beim Digitalfernsohen kann es zu Verzögerungen zwischen Bild und Tonkommen. In thisem Fall kann eine Verzögerung für den Ton festgelegt werden, so dass der Ton auf das Bild 'wartet': Diese Funktion wird als HD AV Sync bezeichnet. Wahlen Sie mit den Tasten A V einen Wert zwischen 0 und 300mSek fur die Verzögerung aus.

Die Verzögerung kann je nach eingestellt digitalen Fernsehsender variieren. Beim Umschalten des Kanals muss der Wert für HD AV Sync u. U. geändert werden.

DRC (Steuerung des Dynamikbereichs)

Während der Wiedergabe von Dolby Digital-oder Dolby Digital Plus-Inhalten möchten Sie vieliecht den Dynamikbereich der Audioausgabe verringn (den Unterschied zwischen den lausten und den leisesten Tönen). Auf diese Weise konnen Sie z. B. einen Film bei geringer Lautstärke anschauen, ohne dass die Klangqualität abnimmt. Stellen Sie die Option [DRC] auf [Ein], um die Funktion zu aktivieren.

HINWEIS

Die DRC-Einstellungen können nur vorgenommen werden, wenn keine Disc eingelegt ist oder die Wiedergabe vollständig angehalten wurde.

Das Menu [SPERRE]

Um eine Funktion mit der Einstellung [SPERRE] aufzurufen, müssen Sie den zuvor erstellten vierstelligen Sicherheitscode eingeben. Falls Sie noch kein Kennwort vergeben haben, werden Sie nun dazu aufgeforderd. Geben Sie zweimal ein vierstelliges Kennwort ein und drücken Sie ENTER (O) um das neue Kennwort zu erstellen.

Kennwort

Sie können ein Kennwort vergeben oder ändern.

[Keine]

Geben Sie zweimal ein vierstelliges Kennwort ein und drücken Sie ENTER (⊙), um das neue Kennwort zu erstehen.

[Ändern]

Geben Sie das aktuelle Kennwort ein und drücken Sie ENTER (⊙). Geben Sie zweiimal ein vierstelliges Kennwort ein und drücken Sie ENTER (⊙), um das neue Kennwort zu erstehen.

HINWEIS

Um eine falsche Eingabe vor dem Drücken auf ENTER (O) zu korrigieren, drücken Sie auf CLEAR. Geben Sie nun das korrekte Kennwort ein.

Wenn Sie das Kennwort vergessen haben,

Falls Sie das Kennwort vergessen haben, kann es mit folgenden Schritten gelöscht werden:

1. Nehmen Sie eine evtl. eingelegte Disc aus dem Player.
2. Wahlen Sie im [SPERRE]-Menu die Option [Setup].
3. Geben Sie im Menu [Sperre] über die Nummerntasten das Kennwort "210499" ein. Das Kennwort wird gelöscht.

DVD-Einstufung

Verhindert die Wiedergabe von nicht jugendfrei den DVDs. (Es sind jedoch nicht alle DVDs eingestuft.)

[Einstufung 1-8]

Stufe 1 bedeutet niedrigste Wiedergabeeinschrankungen. Stufe 8 bedeutet hochste Wiedergabeeinschrankungen.

[Aufheben]

In dieser Einstellung wird die Kindersicherung deaktiviert und die Disc wird ohne Einschränkungen wiedergegeben.

BD-Einstufung

Festlegen einer Altersfreigabe für BD-ROM-Discs. Geben Sie über die Nummerntasten eine Altersfreigabe zur Wiedergabe von BD-ROM-Discs ein.

[255]

Alle BD-ROM-Discs wiedergeben.

[0-254]

BD-ROM-Discs mit der entsprechenden Einstufung wiedergeben.

HINWEIS

Eine [BD-Einstufung] kann nur für BD-Discs mit Avance Rating Controller vorgenommen werden.

Ländercode

Geben Sie gemäß der Seite auf Seite 68 den Code für das Land ein, dessen Standards bei der Einstufung der DVD-Video-Disc angewendet wurden.

Das Menu [NETZWERK]

Verbindungseinst.

Nachdem Sie Ihr Heimnetzwerk zur Verbindung mit den PlayerVBoreitet haben, muss fur der Player fur die Netzwerkverbindung eingerichtet werden. (Siehe "Verbindung mit dem Heimnetzwerk" auf den Seite 28.)

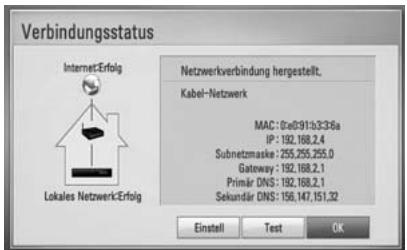

Verbindungsstatus

Um den Netzwerkstatus这点es Players zu überprüfen, wahren Sie die Option [Verbindungsstatus] und drücken Sie auf ENTER (O), um die Verbindung zum Netzwerk und zum Internet zu testen.

BD-LIVE-Verbindung

Der Internetzugriff für die BD-LIVE-Funktionen kann eingeschränkt werden.

[Zulässig]

Der Internetzugriff wird fürSAMtliche BD-LIVE-Inhalte freigegeben.

[Teilweise zulässig]

Der Internetzugriff wird nur für BD-LIVE-Inhalte mit entsprechendem Benutzerzertifikat frei gegeben. Für sämtliche BD-LIVE-Inhalte ohne Zertifikat werden der Internetzugriff sowie AACs-Onlinefunktionen gespert.

[Nicht zulässig]

Der Internetzugriff wird fürSAMtliche BD-LIVE-Inhalte gespeert.

Das Menu [WEITERE]

DivX VOD

ÜBER DIVX-VIDEO: DivX® ist ein von DivX, Inc. entwickeltes digitales Videoformat. Dies ist ein offizielle DivX Certified- oder DivX Ultra Certified-Gerät zur Wiedergabe von DivX-Video. Weitere Information und Software-Tools zur Konvertierung von Dateien in DivX-Videos finden Sie unter www.divx.com.

ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX® Certified-Gerät muss zur Wiedergabe von DivX Video-on-Demand (VOD) registriert werden. Eine Registrierungskennung kann im Abschnitt DivX VOD im Einstellungenmenü des Gerätes erstellt werden. Geben Sie diese Kennung unter vod.divx.com an, um die Registierung abzuschreiben und weitere Informationen zu DivX VOD zu erhalten.

[Registrieren]

Anzeige des Registrierungscodes des Players.

[Registrierung deaktivieren]

Player deaktivieren und Deaktivierungskode anzeigen.

HINWEIS

Samtliche über DivX VOD heruntergeladenen Films mit dem Registrierungsfode these Games konnen nur mit thisem Gerät wiedergegeben werden.

Autom. Ausschalten

Der Bildschirmschoner wird eingebrendet, wenn der Player ca. fünf Minuten im Stopp-Modus betrieben wird. In der Einstellung [Ein] wird das Gerät automatisch abgeschaltet, nachdem der Bildschirmschoner 25 Minuten lang angezeigt wurde. Stellen Sie diese Einstellung auf [Aus] ein, um den Bildschirmschoner anzuzeigen, bis das Gerät wieder bedient wird.

Initialisieren

Werkseinstellungen

Der Player kann auf die ursprünglichen Werkseinstellungen zurückgesetzt werden.

BD-Speicher loschen

BD-Inhalte auf dem angeschlossenen USB-Gerät Löschen.

HINWEIS

Nach dem Zurücksetzen des Players auf die Werkseinstellungen über die Option [Werkseinstellungen] müssen samsliche Aktivierungen für Online-Dienste sowie die Netzwerkeinstellungen erneut vorgenommen werden.

Software-Information

Aktuelle Software-Version anzeigen.

Klangeffekte

Drücken Sie mehrmals die Taste SOUND am Gerät, bis die gewünschte Klangart in der Anzeige oder auf dem Fernsehbildschirm entscheid. Die angezeigten Einträge für den Equalizer können je nach Klangquellen und Effekten variieren.

[Pioneer 1]: Für einen satten Klang durch den Anschluss kleiner Lautsprecher (S-BD303).

[Pioneer 2]: Für einen satten Klang durch den Anschluss großer Lautsprecher (S-BD707T).

[Bypass]: Softwaretitel mit Mehrkanal-Surround-Audiosignalen werden so wiederergegeben, wie sie aufgenommen wurden.

[Bass Blast]: Basse der linken und rechten Lautsprecher und des Subwoofers verstärken.

[PL II Movie]: Pro Logic II Spielfilm-Modus zur Dekodierung des Eingangssignals zur Ausgabe von f芮 Ausgangskanalen voller Bandbreite über ein Zweikanal-System. Diese Einstellung eignet sich ideal zum Anschauen von synchronisierten Videos oder alten Spielfilmen. Diese Funktion ist nur im 2-Kanal-Modus verfügbar.

[PL II Music]: Pro Logic II Musik-Modus zur Dekodierung des Eingangssignals zur Ausgabe von fünf Ausgangskanänen voller Bandbreite über ein Zweikanal-System. Diese Einstellung eignet sich ideal zum Anhören normaler Stereo-Quellen wie CDs. Diese Funktion ist nur im 2-Kanal-Modus verfügbar.

[Clear Voice]: In diesen Modus wird Sprache klarer und mit verbesserten Qualität wiedergegeben.

[Game]: Virtueller Klang für Videospiele.

[Night]: These Funktion ist nützlich, um Spielfilme bei Nacht mit geringer Lautstärke anzuschauen.

[Mus. ReTouch]: Klangverbesserung beim Anhören von MP3-Dateien oder anderen komprimierten Musikdateien. Diese Funktion ist nur im 2-Kanal-Modus verfügbar.

[Loudness]: Verbesserung der Basse und Höhen.

4

Betrieb

Normale Wiedergabe

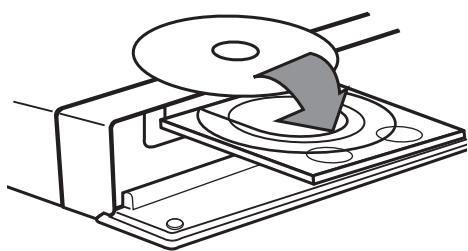

Discs wiedergeben

1. Drücken Sie die Taste OPEN/CLOSE und legen Sie eine Disc in das Disc-Fach.

1. Drücken Sie auf OPEN/CLOSE, um das Disc-Fach zu schreiben.

Die Wiedergabe wird bei den meisten Audio-CDs, BD-ROM- und DVD-ROM-Discs automatisch gestartet.

1. Drucken Sie die Taste HOME MENU.

1. Wahlen Sie mit den Tasten / V / < / > , die Option [Spielfilm], [Foto] oder [Musik] und drücken Sie ENTER (O).
2. Wahlen Sie mit den Tasten < / > den Eintrag Disc und drucken Sie ENTER (C).

Beim Anschluss von bis zu zwei Geräten erscheint diese Anzeige.

1. Wahlen Sie mit den Tasten / V < / > eine Datei aus und drücken Sie zur Wiedergabe auf PLAY bzw. auf ENTER (O).

HINWEIS

Die in dieser Anleitung beschrieben Wiedergabefunktionen sind nicht für alle Dateien und Medien verfügbar. Bestimmte Funktionen sind aus verschiedenen Gründen nicht immer möglich.
- Je nach BD-ROM-Titeln muss zur störungsfreien Wiedergabe ein USB-Gerät angeschlossen werden.

Wiedergabe anhalten

Drücken Sie während der Wiedergabe auf STOP.

Wiedergabe unterbren

Drucken Sie während der Wiedergabe auf PAUSE/STEP. Drucken Sie zum Fortsetzen der Wiedergabe auf PLAY.

Einzelbildwiedergabe

Drucken Sie während der Wiedergabe auf.
Drucken Sie zur Einzelbildwiedergabe
mehrmals auf.

Suchlauf vor oder zurück.

Drücken Sie für den schellen Vorlauf bzw. den schellen Rücklauf während der Wiedergabe die Taste « « bzw. ». Um die Wiedergabegeschwindigkeit zuändern, drücken Sie mehrmals die Taste « « bzw. ».

Wiedergabegeschwindigkeit verringn

Drucken Sie zur Wiedergabe in Zeitlupe mit verschiedeneen Geschwindigkeiten bei unterbrochener Wiedergabe die Taste SCAN.

Zum/Zur{nachsten/vorherigen Kapitel/Titel/Datei springen

Drucken Sie während der Wiedergabe die Taste bzw. um zum nachsten Kapitel/ Track/Dateien bzw. zum Anfang das aktuelle Kapitel/Track/Dateien zu springen.
Drucken Sie zweimal kurz die Taste ,um zum vorherigen Kapitel/Track/Dateien zu springen.

Bedienungen im Disc-Menu

BD

DVD

AVCHD

Disc-MENU aufrufen

Der Menübildschirm wird u. U. erst nach dem Laden einer Disc mit Menu angezeigt.
Drücken Sie zur Anzeige des Disc-Menus während der Wiedergabe auf MENU.

Wahlen Sie mit den Tasten / < / > den gewünschten Menueintrag aus.

Popup-MENU einblenden

Bestimmte BD-ROM-Discs besitzen ein Kontextmenu, das während der Wiedergabe eingeblendet wird.

Drücken Sie während der Wiedergabe die Taste POPUP/TOP MENU und rufen Sie mit den Tasten / V / < / > die gewünschten Menupunkte auf.

Wiedergabe fortsetzen

BD

DVD

AVCHD

MOVIE

ACD

MUSIC

Bei bestimmten Discs merkt sich das Gerät den Punkt, an dem die Taste STOP gedrück wurde. Sobald das Symbol" (Pause Stop) kurz auf dem Bildschirm erscheint, drücken Sie auf PLAY, um die Wiedergabe (ab der aktuellen Szene) fortzusetzen.

Bei zweimaligem Drücken auf STOP bzw. beim Auswerfen der Disc entscheidt das Symbol "Stop auf dem Bildschirm. Das Gerät löscht daraufufhin samsliche Anhaltepunkte.

HINWEIS

• Der Fortsetzungspunkt wird beim Betätigener einer Taste u. U. gelöscht (z. B. (POWER), ▲ (OPEN/CLOSE), etc).
• Bei BD-Video-Discs einschließlich BD-J ist die Funktion Wiedergabe fortsetzen nicht möglich.
• Beim Drücken auf ■ (STOP) während der Wiedergabe eines interaktiven Titels einer BD-ROM wird die Wiedergabe angehalten.

Erweiterete Wiedergabe

Wiederholte Wiedergabe

BD

DVD

AVCHD

ACD

MUSIC

Drucken Sie während der Wiedergabe mehrmals die Taste REPEAT (C), um den gewünschten Wiederholungsmodus einzustellen.

BDs/DVDs

A- Den ausgewählten Abschnitt wiederholt wiedergeben.
Kapitals - Das aktuelle Kapitel mehrmals wiedergeben.
Titel - Den aktuellen Titel mehrmals wiedergeben.

Drucken Sie zur normalen Wiedergabe mehrmals die Taste REPEAT (C) und wahlen Sie die Option [AUS].

Audio-CDs/Musikdateien

Track - Den aktuellen Track oder die Datei mehrmals wiedergeben.
All - Alle Tracks oder Dateien mehrmals wiedergeben.
- Tracks bzw. Dateien in zufälliger Reihenfolge wiedergeben.
All - Alle Tracks oder Dateien mehrmals in zufälliger Reihenfolge wiedergeben.
A-B - Den ausgewählten Abschnitt wiederholt wiedergeben. (nur Audio-CD)

Drücken Sie zur normalen Wiedergabe die Taste CLEAR.

HINWEIS

• Beim Drücken der Taste▶▶I während der wiederholten Wiedergabe eines Kapitels/Titels wird die Wiedergabewiederholung beendet.
• Diese Funktion ist bei einigen Discs oder Titeln nicht verfügbar.

Abschnittswiederholung

BD

DVD

AVCHD

ACD

Esistmoglich,einen markierten Abschnittwiederholtwiederzugeben.

1. Drucken Sie während der Wiedergabe die Taste REPEAT (O), um den Startpunkt [A-] des zu wiederholenden Abschnitts festzulegen. Drucken Sie abschiedeend auf ENTER (O).
2. Drücken Sie am Ende des Abschnitts auf ENTER (O). Der gewählte Abschnitt wird daraufhin fortlaufend wiederholt.
3. Drucken Sie zur normalen Wiedergabe mehrmals die Taste REPEAT (C) und wahlen Sie die Option [Aus].

HINWEIS

Ein Abschnitt muss mindestens drei Sekunden lang sein.

Markensuche

BD

DVD

AVCHD

MOVIE

Die Wiedergabe kann von bis zu neuen gespeicherten Punkten erfolgen.

Eine Marke hinzufugen

1. Drücken Sie während der Wiedergabe an der gewünschten Stelle die Taste MARKER. Daraufhin wird kurz das Markierungssymbol auf dem Bildschirm eingebrendet.
2. Wiederholen Sie Schritt 1, um bis zu neun Markierungen festzulegen.

Aufrufen einer markierten Szene

1. Drucken Sie die Taste SEARCH, um das Suchmenü auf dem Bildschirm aufzurufen.
2. Wahlen Sie über die Nummerntasten die gewünschte Markierungsnummer aus. Die Wiedergabe beginnnt ab der markierten Szene.

Eine Marke löschen

1. Drucken Sie die Taste SEARCH, um das Suchmenu auf dem Bildschirm aufzurufen.

1. Drücken Sie die Taste V, um die gewünschte Markierungsnummer zu markieren. Wahlen Sie mit den Tasten / die gewünschte markierte Szene zum Löschen aus.
2. Drücken Sie die Taste CLEAR, um die markierte Szene im Suchmenü zu Löschen.

HINWEIS

• These Funktion ist bei bestimmten Discs, Titeln und je nach Verfügbarkeit des Servers nicht möglich.
• Beim Anhalten des Titels (■), beim Ändern des Titels oder beim Auswerfen der Disc werden alle Markierungspunkte gelöscht.
• Falls die Gesamtlänge des Titels weniger als 10 Sekunden beträgt, ist diese Funktion nicht möglich.

Funktionen im Suchmenü

BD

DVD

AVCHD

MOVIE

Über das Suchmenü kann eine gewünschte Stelle zum Beginn der Wiedergabe aufgerufen werden.

Einen Wiedergabepunktuchen

1. Drücken Sie während der Wiedergabe die Taste SEARCH, um das Suchmenü aufzurufen.

1. Drücken Sie die Taste , um während der Wiedergabe 15 Sekunden vor oder zurück zu springen. Um eine bestimmte Stelle zu überspringen, halten Sie die Taste gedrückt.

Wiedergabe ab der markierten Szene starten

1. Drucken Sie die Taste SEARCH, um das Suchmenü auf dem Bildschirm aufzurufen.
2. Drücken Sie die Taste V, um die gewünschte Markierungsnummer zu markieren. Wahlen Sie mit den Tasten < / > die gewünschte markierte Szene zum Löschen aus.
3. Drücken Sie zur Wiedergabe ab der markierten Szene auf ENTER (C).

HINWEIS

• These Funktion ist bei bestimmten Discs, Titeln und je nach Verfügbarkeit des Servers nicht möglich.
• These Funktion ist je nach Dateotyp und Eigenschaften des DLNA-Servers für bestimmte Inhalte unter[Home Link] nicht möglich.

MerkenderletztenSzene

BD

DVD

Dieses Gerät merkt sich die zuletzt gespiefte Szene der letzten Disc. Die letzte Szene wird im Speicher aufbewahrt, auch wenn die Disc aus dem Player herausgenommen oder das Gerät ausgeschaltet wird. Beim erneuten Einlagen dieser Disc wird die gespeicherte Szene automatisch wiedergegeben.

HINWEIS

Die Funktion Letzte Szene merken wird beim Einlagen einer neuen Disc zusückgesetzt.
- These Funktion ist bei bestimmten Discks nicht möglich.
Die Einstellungen einer Disc werden nicht gespeichert, wenn das Gerät vor der Wiedergabe der Disc ausgeschaltet wird.

Bildschirmmenu

Es können verschiedene Informationen und Einstellungen zum Inhalt angezeigt und bearerbeitet werden.

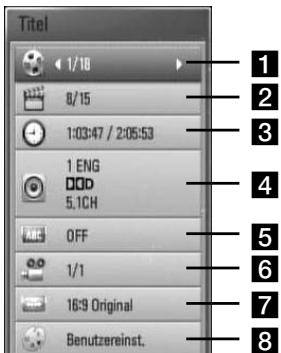

Anzeige der Informationen zum Inhalt auf dem Bildschirm

BD

DVD

AVCHD

MOVIE

1. Drucken Sie während der Wiedergabe die Taste DISPLAY (□), um verschiedene Wiedergabeinformationen anzuzeigen.

Titel – aktuelle Titelnummer/Gesamtanzahl der Titel
2 Kapitel - Aktuelle Kapitelnummer/Gesamtan-zahl der Kapitel
3 Zeit - verstrichene Spielzeit/Gesamte Spielzeit
4 Audio - Ausgewählte Audiosprache oder gewähler Tonkanal
5 Untertitel - Ausgewählte Untertitel
6 Winkel - Ausgewählter Kamerawinkel/Gesamt-anzahl der Kamerawinkel
7 Bildformat - gewähltes TV-Bildformat
8 Bildmodus - gewähler Anzeigemodus

1. Wahlen Sie mit den Tasten / V eine Einstellung aus.
2. Stellen Sie mit den Tasten / den gewünschten Einstellungswert ein.
3. Drücken Sie auf RETURN (♂), um das Bildschirmenu zu verlassen.

HINWEIS

• Wird einzel Sekunden lang keine Taste gedrückt, wird die Bildschirmanzeige ausgeblendet.
• Bei bestimmten Discks können Titelnummern nicht ausgewählten werden.
  Die verfügbaren Einträge können je nach Disc oder Titel variieren.
• Wahlrend der Wiedergabe eines interaktiviven BD-Titels werden auf dem Bildschirm möglicherweise verschiedene Einstellungen angezeigt, die jeder nicht geändert werden können.

Wiedergabe ab einer gewählten Zeitposition

BD

DVD

AVCHD

MOVIE

1. Drücken Sie während der Wiedergabe auf DISPLAY (口). Im Zeit-Suchlauf-Feld wird die verstrichene Spielzeit angezeigt.
2. Wechseln Sie in das [Zeit]-Feld und geben Sie die gewünschte Startzeit von links nach rechts in Stunden, Minuten und Sekunden ein.

Um beispisseweise eine Szene an der Wiedergabezeit 2 Stunden, 10 Minuten und 20 Sekunden zuuchen, geben Sie den Wert "21020" ein.

Drücken Sie die Taste < / > , um während der Wiedergabe 60 Sekunden vor oder darüber zu springen.

1. Drücken Sie zur Wiedergabe ab dem gewählten Zeitpunkt auf ENTER (O).

HINWEIS

• Diese Funktion ist bei einigen Discs oder Titeln nicht verfügbar.
• These Funktion ist je nach Dateotyp und Eigenschaften des DLNA-Servers für bestimmte Inhalte unter [Home Link] nicht möglich.

Auswahld der Untertitelsprache

BD

DVD

AVCHD

MOVIE

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / V die Option [Audio].
3. Wahlen Sie mit den Tasten / die gewünschte Sprache, die Audiospur oder den Tonkanal aus.

HINWEIS

• Bei bestimmten Discs kann die Sprache nur über das Disc-MENU eingestellt werden. Drücken Sie in thisem Fall die Taste POPUP/TOP MENU bzw. MENU und wahren Sie im Disc-MENU die gewünschte Sprache.
• Unmittelbar nach dem Umstellen des Tons kann es zu einer vorübergehenden Verzögerung zwischen Bild und Ton kommt.

Auswahld der Untertitelsprache

BD

DVD

AVCHD

MOVIE

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Untertitel].
3. Wahlen Sie mit den Tasten < / > die gewünschte Untertitelsprache.
4. Drücken Sie auf RETURN (♂), um das Bildschirmenu zu verlassen.

HINWEIS

Bei bestimmten Discs können die Untertitel nur über das Disc-MENU eingestellt werden. Drucken Sie in thisem Fall die Taste POPUP/ TOP MENU bzw. MENU und wahlen Sie im Disc-Menü die gewünschten Untertitel.

Anzeige verschiedener Kamerawinkel

BD

DVD

Falls Szenen auf der Disc in verschiedene Kamerawinkeln aufgezeichnet wurden, kann der Kamerawinkel während der Wiedergabe gewechselt werden.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / V die Option [Winkel].
3. Legen Sie mit den Tasten / den gewünschten Blickwinkel fest.
4. Drücken Sie auf RETURN (♂), um das Bildschirmenu zu verlassen.

Ändern des TV-Bildformats

BD

DVD

AVCHD

MOVIE

Das TV-Bildformat kann während der Wiedergabe geändert werden.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / V die Option [Bildformat].
3. Legen Sie mit den Tasten das gewünschte Bildformat fest.
4. Drücken Sie auf RETURN (♂), um das Bildschirmenu zu verlassen.

HINWEIS

Beim Ändern der Einstellung [Bildformat] im Bildschirmenu wird die Einstellung [Bildformat] im Menu [Setup] bereits geändert.

Anzeigemodus einstellen

BD

DVD

AVCHD

MOVIE

Der [Bildmodus] kann während der Wiedergabe geändert werden.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / V die Option [Bildmodus].
3. Legen Sie mit den Tasten / das gewünschte Bildformat fest.
4. Drücken Sie auf RETURN (♂), um das Bildschirmenu zu verlassen.

Einstellen der Option [Benutzereinst.]

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Bildmodus].
3. Wahlen Sie mit den Tasten < / > die Option [Benutzereinst.] und drücken Sie ENTER (⊙).

1. Nehmen Sie mit den Tasten / V / < / > die Einstellungen fur den [Bildmodus] vor. Wahlen Sie die Option [Standard] und drucken Sie ENTER (O), um die Bildeinstellungen zurückzusetzen.
2. Wahlen Sie mit den Tasten / V < / > den Eintrag [Schl.] und drucken Sie zum Beenden der Einstellungen auf ENTER (O).

BD-LIVE-Discs anschauen

Mit thisem Gerät werden Funktionen wie Bild-im-Bild, zweiter Tonkanal oder virtuelle Pakete für BD-Videoinhalte erhöglich, die BONUSVIEW (BD-ROM Version 2 Profil 1 Version 1.1/Final Standard Profile) unterstützen.

Für Discs, die die Bild-im-Bild-Funktion \ unterstützen, kann ein zweites Videobild \ angezeigt und eine zweite Tonspur \ wiedergegeben werden. Hinweise zu dieser Wiedergabeart finds Sie in der Anleitung zur jeweiligen Disc.

Neben der BONUSVIEW-Funktion unterstützenben BD-Videoinhalte zudem BD-LIVE-Inhalte (BD-ROM Version 2 Profil 2), mit denen Hilfe über eine Netzwerkfungtion weitere Funktionen genutzt werden konnen, wie z. B. das Herunterlagen neuer Filmvorschauen, indem eine Internetverbindung hergestellt wird.

1. Überprüfen Sie die Netzwerkverbindung und -einstellungen (Seiten 28-30).
2. Schlieben Sie das USB-Speichererat an den USB-Anschluss auf dem Bedienungsfeld an. Zum Herunterlagen von Bonus-Material ist ein USB-Speichererat erforderlich.

USB-Anschluss

1. Drücken Sie die Taste HOME MENU, und nehmen Sie die Einstellungen für die Option [BD-LIVE-Verbindung] im Menu [Setup] vor (Seite 37).

Je nach eingelegter Disc ist die BD-LIVE-Funktion u. U. nicht möglich, falls die Option [BD-LIVE-Verbindung] auf [Teilweise zulässig] eingestellt ist.

1. Legen Sie eine BD-ROM-Disc mit BD-LIVE ein.

Die Bedienung kann je nach Disc variieren. Hinweise finden Sie in der Bedienungsanleitung der Disc.

HINWEIS

• Das angeschlossene USB-Gerät darf nicht während der Datenübertragung oder bei eingelegter Blue-Ray-Disc getrennt werden. Ansonsten konnte das angeschlossene USB-Gerät beschädigt werden und die BD-LIVE-Funktionen werden bei einem beschädigten USB-Gerät u. U. nicht korrekt ausgeführrt. Falls das angeschlossene USB-Gerät aus dieser Grund beschädigt zu sein scheint, kann das USB-Gerät über einen PC neu formatiert und mit dieser Player weiter genutzt werden.
• Der Zugriff auf bestimmte BD-LIVE-Inhalte ist in einigen Ländern u. U. eingeschränkt, je nach den Richtlinien des Anbieters dieser Inhalte.
• Es pauert möglicherweise eine Minute, bis die BD-LIVE-Inhalte geladen und angezeigt werden.

Wiedergabe von Filmdateien und VR- Discs

Mit diesen Player können DVD-RW-Discs im Video-Aufnahmeformat (VR) sowie Filmdateien auf einer Disc/einem USB-Gerät wiedergegeben werden.

1. Drucken Sie die Taste HOME MENU.

1. Wahlen Sie mit den Tasten /V < / > den Eintrag [Spielfilm] und drucken Sie ENTER (C).
2. Wahlen Sie mit den Tasten < / > das Gerät aus und drücken Sie ENTER (⊙).

Beim Anschluss von bis zu zwei Geräten entscheidt diese Anzeige.

1. Wahlen Sie mit den Tasten / V < / > eine Datei aus und drücken Sie zur Wiedergabe auf PLAY bzw. auf ENTER (O).

HINWEIS

Die Dateianforderungen finden Sie auf Seite 11.
- Es sind verschiedene Wiedergabefunktionen möglich. Siehe Seiten 40-47.
- Nicht finalisierte DVD-VR-Discs werden auf thisem Player u. U. nicht wiedergegeben.
- Bestimmte DVD-VR-Discs enthalten CPRM-Daten des DVD-REKORDERS. Solche Discs können auf thisem Gerät nicht abgespielt werden.

Was bedeutet CPRM?

CPRM ist ein Kopierschutzsystem (mit Verschlussung), bei dem nur einmalig kopierbare'Sendungen aufgenommen werden konnen. CPRM steht fur Content Protection for Recordable Media.

Auswahl der Untertiteldatei MOVIE

Wenn Filmdatei und Untertiteldatei den gleichen Namen besitzen, wird die Untertiteldatei bei der Wiedergabe der Filmdatei automatisch angezeigt.

Falls Filmdatei und Untertiteldatei
unterschiedliche Dateinamen besitzen, muss die Untertiteldatei vor der Wiedergabe des Films im Menu [Spielfilm] ausgewählt werden.

1. Wechseln Sie mit den Tasten / V < / > im Menu [Film] eine Untertiteldatei zur Anzeige aus.
2. Drucken Sie auf ENTER (O).

Drücken Sie zur Auswahl einer Untertiteldatei nochmals auf ENTER (O). Die gewährte Untertiteldatei wird während der Wiedergabe der Filmdatei angezeigt.

HINWEIS

• Drücken Sie während der Wiedergabe auf STOP, um die Auswahr der Untertiteldatei aufzuheiten.
• These Funktion ist für [Home Link] nicht verfügbar.

Zeichensatz für Untertiteländern

MOVIE

Falls die Untertitel nicht korrekt angezeigt werden, kann der Zeichensatz der Untertitel geändert werden.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Codeliste].
3. Legen Sie mit den Tasten / den gewünschten Zeichensatz fest.

1. Drücken Sie auf RETURN (♂), um das Bildschirmenu zu verlassen.

Bilddateien anzeigen

Mit diesen Player können Fotodateien angezeigt werden.

1. Drucken Sie die Taste HOME MENU

1. Wahlen Sie mit den Tasten < / > den Eintrag [Foto] und drucken Sie ENTER (C).
2. Wahlen Sie mit den Tasten / das Gerät aus und drücken Sie ENTER (◎).

Beim Anschluss von bis zu zwei Geräten entscheidt diese Anzeige.

1. Wahlen Sie mit den Tasten / V < / > eine Datei aus und drucken Sie zur Fotoanzeige auf ENTER (O).

Diashow anzeigen

Drücken Sie zum Starten der Diashow auf PLAY.

Diashow beenden

Drücken Sie während der Diashow auf

STOP.

Diashow unterbrechen

Drucken Sie während der Diashow auf

PAUSE/STEP.

Drücken Sie zum Fortsetzen der Diashow auf

▶ PLAY.

Zum vorherigen/nächsten Foto. springen

Drücken Sie während der Vollbildanzeige eines Fotos auf < bzw. um zum vorherigen bzw. nachsten Foto zu gelangen.

HINWEIS

• Die Dateianforderungen finden Sie auf Seite 11.
• Es sind verschiedene Wiedergabefunktionen möglich. Siehe Seiten 40-47.

Funktionen während der Fotoanzeige

Während der Fotoanzeige im Vollbild stehen.
Ihnen verschiedene Funktionen zur Verfugung.

1. Drücken Sie während der Vollbildanzeige eines Fotos auf DISPLAY (□), um das EinstellungsmENU aufzurufen.
2. Wahlen Sie mit den Tasten / V eine Einstellung aus.

1 Aktuelles Foto/Gesamtanzahl der Fotos - Wechseln Sie mit den Tasten < / > zum vorherigen/nachsten Foto.
2 Diashow - Drücken Sie zum Starten oder Anhalten der Diashow die Taste ENTER (⊙).
3 Musikauswahl – Wahlen Sie eine Hintergrundmusik für die Diashow aus.
4 Musik - Drücken Sie zum Starten oder Beenden der Hintergrundmusik auf ENTER (C).
5 Drehen - Drücken Sie zum Drehen eines Fotos im Uhrzeigersinn auf ENTER (⑨).
6 Zoom - Drücken Sie zum Aufrufen des Menüs [Zoom] auf ENTER(◎).
7 Effekt – Wahlen Sie mit den Tasten</> einen Überblendungseffekt zwischen den einzelnen Fotos während einer Diashow.
3 Geschwindigkeit – Wahlen Sie mit den Tasten / die Verzögerung zwischen den einzelnen Fotos während einer Diashow.

1. Drücken Sie auf RETURN (O) um das Einstellungsmenu zu verlassen.

Während der Diaschau Musik horen

Während der Fotoanzeige können Musiktitel wiedergegeben werden.

1. Drucken Sie die Taste HOME MENU

1. Wahlen Sie mit den Tasten / V < / > die Option [Foto] oder [Home Link] und drücken Sie ENTER (O).
2. Wahlen Sie mit den Tasten < / > den Eintrag [Disc] oder [USB] und drücken Sie ENTER (O).

Zur Anzeige des Menus [Home Link] muss ein Server oder ein freigegebener Ordner ausgewählt werden.

1. Wahlen Sie mit den Tasten / V < / > , eine Datei aus und drücken Sie zur Fotoanzeige auf ENTER (⑨).
2. Drücken Sie die Taste DISPLAY (□) um das EinstellungsmENU aufzurufen.

3. Wahlen Sie mit den Tasten / den Eintrag [Musikauswahl] und drücken Sie ENTER (O) um das Menu [Musikauswahl] aufzurufen.

4. Wahlen Sie mit den Tasten / V ein Gerät aus und drücken Sie ENTER (⊙).

Das auswählbare Gerät ist vom Speicherort der Fotodatei zur Vollbildanzeige abhängig.

Speicherort des Fotos	Verfügbares Gerät
Disc	Disc, USB
USB	Disc, USB
Freigegebene Ordner auf dem PC (CIFS)	CIFS
DLNA-Server	DLNA-Server

1. Wahlen Sie mit den Tasten / V eine Datei oder einen Ordner zur Wiedergabe aus.

Wahlen Sie einen Ordner und drücken Sie ENTER (O), um zum untergeordneten Verzeichnis zu gelangen.

Markieren Sie das Symbol und drücken Sie ENTER (O), um zum übergeordneten Verzeichnis zu gelangen.

HINWEIS

Bei der Musikausbahl unter [Home Link] werden keine Ordner angezeigt. Unter [Home Link] können ausschließlich Dateien ausgewählt werden.

1. Wahlen Sie zur Auswahl der Musiktitel mit den Tasten > den Eintrag [OK] und drücken Sie ENTER (O).

Musik horen

Mit dem Player können Audio-CDs und Musikdateien wiedergegeben werden.

1. Drucken Sie die Taste HOME MENU

1. Wahlen Sie mit den Tasten / < / > den Eintrag [Musik] und drücken Sie ENTER (O).
2. Wahlen Sie mit den Tasten / das Gerät aus und drücken Sie ENTER (⊙).

Beim Anschluss von bis zu zwei Geräten erscheint diese Anzeige.

1. Wahlen Sie mit den Tasten / < / > eine Musikdatei oder einen Audiotrack aus und drucken Sie zur Wiedergabe auf ENTER (O).

HINWEIS

• Die Dateianforderungen finden Sie auf Seite 11.
• Es sind verschiedene Wiedergabefunktionen möglich. Siehe Seiten 40-47.

Audio-CD kopieren

Auf einem USB-Speichergerät können einer oder alle Titel einer Audio-CD aufgenommen werden.

1. Schlieben Sie das USB-Speichergerät an den USB-Anschluss auf dem Bedienungsfeld an.
2. Drücken Sie die Taste (OPEN/CLOSE) und legen Sie eine Audio-CD in das Disc-Fach.

Drücken Sie auf (OPEN/CLOSE), um das Disc-Fach zu schlieben. Die Wiedergabe wird automatisch gestartet.

1. Drücken Sie die Taste DISPLAY (□), um das EinstellungsmENU aufzurufen.

Oder

Drücken Sie die Taste USB REC auf der Fernbedienung. Es können alle Musiktitel einer Audio-CD aufgenommen werden.

1. Wahlen Sie mit den Tasten / V die Funktion [CD-Aufn.] und drücken Sie ENTER (⊙), um das Menu [CD-Aufn.] aufzurufen.

Wiederholen Sie diesen Schritt zur Auswahl weiterer Titel.

1. Wahlen Sie mit den Tasten / V im Menu einen Track zum Kopieren aus und drücken Sie ENTER (C).

Wiederholen Sie diesen Schritt zur Auswahl weiterer Titel.

Alle ausw.	Alle Titel auf einer Audio-CD auswahlen.
Option	Wahlen Sie im Popup-Menu eine Encoding-Option (128 Kbps, 192 Kbps, 320 Kbps oder Verlustfrei).
Schl.	Aufnahme abbrechen und zum vorherigen Bildschirm zusückkehren.

1. Wahlen Sie mit den Tasten / V < / > die Option [Start] und drücken Sie ENTER (O).
2. Wahlen Sie mit den Tasten / < / > einen Zielordner zum Kopieren aus.

Um einen neuen Ordner zu erstehen, wahlen Sie mit den Tasten / V < / > den Eintrag [Neuer Ordner] und drucken Sie ENTER (O).

Geben Sie über die virtuelle Tastatur einen Ordnernamen ein, markieren Sie die Option [OK] und drücken Sie ENTER (⊙).

1. Markieren Sie mit den Tasten / V < / > die Option [OK] und drücken Sie ENTER (⑥), um die Audio-CD zu kopieren.
   Um den Kopiervorgang einer Audio-CD abzubrechen, markieren Sie die Option [Abbrechen] und drücken Sie ENTER (⊙).
2. Bei Abschluss des Kopiervorgangs der Audio-CD wird eine Mitteilung eingeblendet. Drücken Sie auf ENTER (⊙), um die im Zielordner erstellte Musikdatei anzuzeigen.

HINWEIS

In der folgenden Tabelle finden Sie die durchschnittlichen Aufnahmedauer am Beisiel einer Musikdatei mit vier Minuten Wiedergabedauer bei 192 kbps.

Stop-Modus	Während der Wiedergabe
1,4 Min.	2 min.

• Bei den angegebenen Zeiten handelt es sich um Naherungswerte.
  Die tatsächliche Kopierdauer für ein USB-Speichergerät kann je nach den Merkmalen des USB-Speichergerätes variieren.
• Zur Aufnahme auf einem USB-Speichergerät sind mindestens 50 MB freier Speicher erforderlich.
• Für eine korrekte Aufnahme sollen ein Musiktitel mindestens 20 Sekunden lang sein.
• Wahlrend des Kopiervorgangs einer AudioCDarf der Player nicht ausgescheltet und das angeschlossene USB-Speichergerät nicht getrennt werden.

Die unerlaubte Vervielfaltigung kopiergeschützter Inhalte, einschließlich Computerprogramme, Dateien, Sendungen und Tonaufnahmen, stellt eine Verletzung des Urheberrechts dar und wird strafrechtlich verfolgt.

Dieses Gerät sollte nicht für solche Zwecke eingesetzt werden.

Zeigen Sie Verantwortung Beachten Sie das Urheberrecht

Wiedergabe vone einem iPod

Sie können die Musik auf Ihr hem iPod wiedergeben. Weitere Hinweise finden Sie in der Bedienungsanleitung des iPod.

Vorbereitung

• Videos und Fotos eines iPod auf dem Bildschirm anzeigen.

• Der Videoanschluss sollte über die VIDEO OUT-Buchse auf der Rückseite dieser Gerätes erfolgen. Einen geeigneten Videoeingangsmodus für den Fernseher wahren.

• Wahlen Sie je nach iPod-Modell das Menu Videos > Video-Einstellungen und stellen Sie die Option TV-Ausgang am iPod auf Fragen oder Ein ein.

Weitere Hinweise zu Video-Einstellungen finden Sie in der Bedienungsanleitung des iPod.

• Fotos können nur im iPod-Eingangsmodus und nur als Diashow angezeigt werden. Zur Anzeige der Fotos auf dem Fernseher muss die Diashow auf dem iPod gestartet werden. Weitere Hinweise zu Diashows finden Sie in der Bedienungsanleitung des iPod.

• Schalten Sie diesen Gerät vor dem Anschluss des iPod und stellen Sie die Lautstärke auf ein Minimum ein.

• Schließen Sie den iPod fest an.

Schlieben Sie den iPod an

1. Wahlen Sie mit den Tasten / V < / > , eine Datei aus und drücken Sie zur Wiedergabe auf ENTER (⑨).

iPod-Inhalte auf dem Bildschirm anzeigen

1. Schließen Sie den iPod fest an.
2. Drucken Sie die Taste HOME MENU (
3. Wahlen Sie mit den Tasten < / > die Option [Musik] oder [Spielfilm] und drucken Sie ENTER (O). Wahlen Sie bei Anschluss eines anderen Gerates (CD oder USB) im Menu den Eintrag iPod.
4. Wahlen Sie mit den Tasten / V < / > einen Inhalt und drucken Sie ENTER (O).

Bedienung des iPod im iPodModus

Ihr iPod latent sich über die mitgelieferte Fernbedienung sowie über die Tasten am iPod bedieren.

1. Schließen Sie den iPod fest an. Beim Einschalten theses Gerätes wird der iPod automatisch mit eingeschaltet und aufgeladen.
2. Wahlen Sie mit der Taste INPUT/TUNER den iPod-Eingangsgmodus.

Λ/V/</>	Auswahl einer Option in einem Menu.
►/ENTER	Musik- oder Videowiedergabe starten.
■	Wiedergabe unterbrechen. Drücken Sie zum Fortsetzen der Wiedergabe nochmals auf► (PLAY).
▲/▲	Schneller Vor- oder Rücklauf eines Titels oder Videos.
■▲/■▲	Titel vor oder darüber überspringen.
REPEAT	Auswahl eines gewünschten Wiederholungsmodus: Track (◎), Alle (◎), Aus (Keine Anzeige).

HINWEIS

Dieses System ist mit dem Ton und dem Bild eines iPod (4. Generation), iPod nano, iPod classic, iPod mini, iPod touch und iPhone kompatibel. (iPod shuffle wird nicht unterstützt).

HINWEIS

Die Fehlermeldung "IPOD PRUfen" oder "Angeschlossenes iPod-Modell wird nicht entwickel." wird angezeigt, wenn: - Ihr iPod eine bestimmte Funktion nicht entwickel.
Die Fehlermeldung "IPOD PRUFEN" oder "Bitte Software des iPodactualisieren." wird angezeigt, wenn: -Ihr iPod eine ätere Software-Version besitzt. Aktualisieren Sie die Software des iPod auf die neuste Version.
- Falls these Gesamt eine Fehlermeldung anzeigt, befolgen Sie die Anweisungen. Die Fehlermeldung "IPOD PRUFEN" oder "Bitte iPod prufen." wird angezeigt, wenn:

• Keine Verbindung zwischen thisem Gerät und dem iPod hergestellt werden können.
  → Nehmen Sie den iPod vom Dock这点es Gerätes und setzen Sie es wieder ein.
• Ihr iPod nicht fest angeschlossen ist.
• Ihr iPod von diesen Gerät als unbekannten Gerät erkannt wurde.

• Ihr iPod kaum aufgeladen ist.
  Die Batterie muss aufgeladen werden.
  Das Aufladen einer sehr erschöpften Batterie des iPod dauert u. U. etwas länger.

• Für eine höhere Stabilität des iPod konnen Sie den üblicherweise mit dem iPod gefelieferten Dock-Adapter verwenden. Falls Sie keinen Adapter besitzen, wenden Sie sich an ihren iPod-Handler.
  Die Kompatibilität mit Ihr dem iPod richtig sich nach dem jeweiligen Modell.
  Die Bedienung von iPod touch und iPhone unschreibenit sich von der Bedienung eines iPod. Zur Bedienung mit thisem Gerät benöttigen Sie u. U. eine zusätzliche Steuerung. (z. B. "Slide to Unlock")

• Bei Verwendung eines Anwendungsprogramms, bei einem Anruf oder beim Senden und Empfangen von SMS-Nachrichten usw. bei einem iPod touch oder iPhone, trennen Sie zuvor den iPod vom iPod Dock这点es Gerätes.
• Je nach Software-Version des iPod kann der iPod nicht über dieses Gerät bedient werden. Wir empfehlen die Aktualisierung auf die aktuelle Software-Version.
  Die Bildqualität ist abhängig von den Videoquellen des iPod.
• Falls Sie ein Problem mit Ihr hem iPod haben, besuchen Sie die Website www.apple.com/de/support/ipod/.

Radiobetrieb

Die Antenne muss angeschlossen sein. (Siehe Seite 24.)

Radio horen

1. Drücken Sie die Taste INPUT/TUNER, bis die Anzeige Tuner (FM) im Anzeigefenster erscheint. Der zuletzt empfangene Sender wird eingestellt.
2. Halten Sie die Taste TUNE (-1+) ca. zwei Sekunden lang gedrückt, bis die Frequenzanzeige beginnnt zu laufen, und{lassen Sie die Taste dann los. Die Sendersuche stoppt, sobald ein Radiosender empfangen wird. Oder Drucken Sie mehrmals auf TUNE (-1+)
3. Stellen Sie über den Lautstärkeregler VOLUME auf dem Bedienungsfeld oder über die Tasten VOL (+ / -) auf der Fernbedienung die Lautstärke ein.

Speichern von Radiosendern

Es können 50 UKW-Sender gespeichert werden. Vor der Sendersuche sollte die Lautstärke verringgert werden.

1. Drucken Sie die Taste INPUT/TUNER, bis die Anzeige TUNER (FM) im Anzeigefenster erscheint.
2. Stellen Sie mit den Tasten TUNE (- + ) die gewünschte Frequenz ein.
3. Drücken Sie die Taste ENTER (⊙), bis eine Speicherplatznummer im Anzeigefenster blinkt.
4. Wahlen Sie mit den Tasten PRESET die gewünschte Speicherplatznummer.
5. Drucken Sie ENTER (O). Der Radiosender wird gespeichert.
6. Wiederholen Sie die Schritte 2 bis 5, um weitere Sender zu speichern.

Alle gespeicherten Sender löschen

Halten Sie die Taste CLEAR zwei Sekunden lang gestrückt. Daraufhin erscheint die Meldung "ALLE LÖSCHEN". Daraufhin werden alle gespeicherten Sender gelöscht.

Schlechten UKW-Empfang verbessern

Drücken Sie blaue Taste D (MONO/STEREO) auf der Fernbedienung. Ändern der Einstellung von Stereo nach Mono zur Verbesserung des Empfangs.

Siehe die Hinweise über Radiosender

Der UKW-Tuner ist mit der RDS-Funktion (Radio Data System) ausgestattet. Hierbei werden Information über den gerade eingestellten Radiosender angezeigt. Drucken Sie mehrmals die Taste RDS, um die verschiedene Datentypen zu durchlaufen:

PS	(Name des Programmdienstes) Der Name des Kanals erscheint in der Anzeige.
PTY	(Programmarterkennung) Die Programmart (z. B. Jazz oder Nachrichten) erscheint in der Anzeige.
RT	(Radiotext) Textmeldungen mit Sonderinformationen des Senders. Der Textläuft u. U. über die Anzeige.
CT	(Vom Sender ausgestrahnte Uhrzeit) Anzeige des vom Sender ausgestrahnten Datum und der Uhrzeit.

Wiedergabe über das Heimnetzwerk

Mit diesen Player können bei bestehender Heimnetzwerkverbindung auf einem PC oder auf DLNA-zertifizierten Medien-Servern gespeicherte Inhalte angezeigt und wiedergegeben werden.

Uber DLNA

Dieser Player ist ein DLNA-zertifizierter digitaler Medien-Player, mit dem Film-, Foto- und Musikinhalte über einen DLNA-kompatiblen digitalen Medien-Server (PC und Unterhaltungselektronik) angezeigt und wiedergegeben werden können.

Bei der Digital Living Network Alliance (DLNA) handelt es sich um eine branchenübergreifende Organisation für Unterhaltungselektronik, die Computerbranche und Unternehmen für tragbare Geräte. Digital Living ermöglich dem Verbraucher die einfache gemeinsame Nutzung digitaler Medien über ein Netzwerk zu Hause.

Das Logo der DLNA-Zertifizierung\ kennzeichnet alle Produkte, die dem DLNA\ Interoperability Guidelines entsprechen.\ Dieses Gerät erhält die DLNA Interoperability\ Guidelines v1.5.

Bei der Verbindung eines PCs mit DLNA-Server-Software oder einen anderen DLNA-kompatiblen Gerätes mit diesen Player müssen u. U. eine Einstellungen der Software oder anderer Geräte vorgenommen werden. Weitere Information finden Sie in der Bedienungsanleitung der jeweiligen Software bzw. des Gerätes.

Zugriff auf den DLNA-MedienServer

1. Überprüfen Sie die Netzwerkverbindung und -einstellungen (Seiten 28-30).
2. Drucken Sie die Taste HOME MENU.
3. Wahlen Sie mit den Tasten / V < / > , den Eintrag [Home Link] und drücken Sie ENTER (◎).
4. Wahlen Sie mit den Tasten / V einen DLNA-Medien-Server aus der Seite und drücken Sie ENTER (C).

Um dieSuchenachverfügbaren MedienServern zu wiederholen,drucken Sie die gruneTaste(B).

HINWEIS

Abhängig vom jeweiligen Medien-Server bestehtiger Player u. U. eine Genehmigung des Servers.

1. Wahlen Sie mit den Tasten / V < / > eine Datei aus und drucken Sie zur Wiedergabe auf ENTER (O).

HINWEIS

Die Dateianforderungen finden Sie auf Seite 11.
- Es sind verschiedene Wiedergabefunktionen möglich. Siehe Seiten 40-47.
Die auf Seite 11 angegebenen Dateianforderungen sind u. U. nicht immer kompatibel. Je nach den Dateimerkmalen und Fähigkeiten des Medien-Servers gelten möglicherweise verschiedene Einschränkungen.
Die Miniaturansicht nicht abspielbarer Dateien wird bzw im Menu [Home Link] angezeigt, diese Dateien können jedoch nicht auf thisem Player wiedergegeben werden.
- Der Player überspringt nicht abspielbare Musikdateien im Menu [Home Link] und spiel die{nachste Datei.
- Untertiteldatei und Filmdatei müssen den gleichen Namen besitzen und müssen sich im Selben Ordner befinden.
Die Qualität der Wiedergabe und Bedienung der [Home Link]-Funktion kann durch die Bedingungen des Heimnetzwerkes beeinträchtigt werden.
- Dateien auf einem Wechseldatenträger wie einem USB- oder DVD-Laufwerk am MedienServer werden u. U. nicht korrekt freigegeben.

Zugriff auf einen freiigegebenen Ordner auf dem PC

1. Starten Sie den mit dem lokalen Netzwerk verbundenen PC.
2. Geben Sie auf dem PC die Ordner mit Filmen, Fotos oder Musikdateien frei.
3. Überprüfen Sie die Netzwerkverbindung und -einstellungen (Seiten 28-30).
4. Drucken Sie die Taste HOME MENU.
5. Wahlen Sie mit den Tasten / V < / > den Eintrag [Home Link] und drucken Sie ENTER (C).
6. Wahlen Sie mit den Tasten / V einen freigegebenen Ordner und drücken Sie ENTER (C).

Um dieSuchenachverfügbaren MedienServern zu wiederholen,drucken Sie die gruneTaste(B).

HINWEIS

Je nach Konfiguration müssen für den Zugriff auf einen freiugegebenen Ordner u. U. die Benutzerkennung und das Kennwort für den Netzwerkzugriff angegeben werden.

1. Wahlen Sie mit den Tasten / V < / > eine Datei aus und drucken Sie zur Wiedergabe auf ENTER (O).

HINWEIS

Die Dateianforderungen finden Sie auf Seite 11.
- Es sind verschiedene Wiedergabefunktionen möglich. Siehe Seiten 40-47.
Die Miniaturansicht nicht abspielbarer Dateien wird bzw im Menu [Home Link] angezeigt, diese Dateien können jedoch nicht auf thism Player wiedergegeben werden.
- Der Player überspringt nicht abspielbare Musikdateien im Menu [Home Link] und spiel die{nachste Datei.
- Untertiteldatei und Filmdatei müssen den gleichen Namen besitzen und müssen sich im Selben Ordner befinden.
Die Qualität der Wiedergabe und Bedienung der [Home Link]-Funktion kann durch die Bedingungen des Heimnetzwerkes beeinträchtigt werden.
- Dateien auf einem Wechseldatenträger wie einem am PC angeschlossenen USB- oder DVD-Laufwerk werden u. U. nicht korrekt freigegeben.
- Je nach Konfiguration des PCs können Verbindungsprobleme aufreten.

Systemvoraussetzungen

• Windows® XP (Service-Pack 2 oder höher), Windows Vista® (kein Service-Pack erforderlich) Windows 7®
  1,2 GHz Intel® Pentium® III- oder AMD Sempron™ 2200+-Prozessor
• Netzwerkumgebung: 100 MB Ethernet, WLAN (IEEE 802.11b/g/n)

HINWEIS

Falls Sie das Betriebssystem Windows XP oder Windows Vista verwenden, rufen Sie den folgenden Link auf, um weitere Information zur Dateifreigabe zu erhalten.

Windows XP: http://support.microsoft.com/kb/304040 Windows Vista: http://support.microsoft.com/kb/961498

Geben Sie die Benutzerkennung und das Kennwort für das Netzwerk ein.

Je nach Konfiguration des PCs müssen für den Zugriff auf einen freiogegebenen Ordner u. U. die Benutzerkennung und das Kennwort für den Netzwerkzugriff angegeben werden.

1. Falls eine Benutzerkennung und das Kennwort für den Netzwerkzugriff eingegeben werden müssen, wird das Tastaturmenu automatisch eingebrendet.
2. Wahlen Sie mit den Tasten / < / > das erste Zeichen auf der Tastatur aus und drucken Sie auf ENTER. (C).

Um einen Buchstaben mit Akzent einzugegeben, wahren Sie den gewünschten Buchstaben aus den Sonderzeichen aus.

Beisipel: Wahlen Sie den Buchstaben "D" und drücken Sie die Taste DISPLAY (□), um die Sonderzeichen anzuzeigen. Wahlen Sie nun mit den Tasten < / > den Buchstaben "D" oder "D" und drücken Sie ENTER (⊙).

[Löschen] - Alles eingegebenen Zeichen löschen.

[Leer] - Fugt ein Leerzeichen ein.

[- - ] -Löscht das vorangehende Zeichen.

[ABC / abc / #+-=&] - Tastatureinstellung nach Groß- oder Kleinbuchstaben oder Symbolen ändern.

1. Markieren Sie nach der Eingabe der Netzwerk-Benutzerkennung und des Kennworts mit den Tasten / V < / > die Option [OK] und drucken Sie ENTER (O), um den Ordner zu öffnen.

Die Netzwerk-Benutzerkennung und das Kennwort werden nach dem ersten Zugriff auf den Ordner gespeichert. Falls Netzwerk-Benutzerkennung und Kennwort nicht gespeichert werden sollen, drücken Sie die rote Taste (A) und haben Sie die Markierung im Kontrollästchen [Merken] vor dem Zugriff auf den Ordner auf.

5 Wartung

Hinweise zu Discs

Handhabung von Discs

Bringen Sie auf keiner der beiden Seiten der Disc Papier oder Aufkleber an.

Aufbewährung von Discs

Legen Sie die Disc nach der Wiedergabe wieder in die zugehörige Hülle. Setzen Sie die Disc keiner direkten Sonneneinstrahlung oder Wärmequellen aus und halten Sie sie nie in einem Auto liegen, das direkt in der Sonne geparkt wird.

Reinigung von Discs

Verwenden Sie keine starken Lösungsmittel wie Alkohol, Benzin, Verdünner, handelsübliche Reiniger oder für Schallplatten vorgesehene Antistatik-Sprays.

Handhabung des Gerätes

Transport und Versand des Gerätes

Bewahren Sie den Original-Versandkarton und das Verpackungsmaterial auf. Wenn Sie das Gerät einsenden müssen, verpacken Sie es wieder so, wie es ab Werk geliefert wurde, um es optimal zu schützen.

Außenseiten sauber halten

• Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektensprays in der Nähe des Gerätes.
• Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden.
  Gummi- oder Plastikteile sollen nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.

Reinigung des Gerätes

Reinigen Sie den Player mit einem weichen, trockenen Tuch. Wenn die Oberfläche stark verschmutzt ist, verwenden Sie ein mit einer milden Putzmittellösung angefeuchtetes weiches Tuch. Verwenden Sie keine starken Lösungsmittel wie Alkohol, Benzin oder Verdünner, da sie die Oberfläche des Gerätes angreifen können.

Pflege des Gerätes

Bei diesen Gerät handelt es sich um ein High-Tech-Präzisionsgerät. Die Bildqualität verschlechtert sich, wenn die Linse und Teile des Disc-Laufwerks verschmutzt bzw. abgenutzt sind. Detaillierte Hinweise erhalten Sie bei Ihr dem Kundendienst-Center.

6

Störungsbehebung

Allgemein

Das Gerätlässt sich nicht einschalten.	Schließen Sie das Netzkabel an eine Steckdose an.
Das Gerät startet die Wiedergabe nicht.	Eine spielbare Disc einlagen. (Disc-Typ, Farbnorm und Ländercode überprüfen.)Disc mit der Wiedergabeseite nach unten einlagen.Disc richtig in die Mulde im Disc-Fach einlagen.Die Disc reinigen.Einstufung aufheben oder Freigabestufe ändern.
Der Kamerawinkel kann nicht geändert werden.	Die wiedergegebene DVD Video-Disc enthalt keine weiteren Kamerawinkel.
Die Untertitelsprachelässt sich nicht ändern oder wird nicht angezeigt.	Die wiedergegebene Video-DVD enthalt keine Untertitel.
MP3-/WMA-/JPEG-/DivX-Dateien halten sich nicht wiedergegeben.	Die Dateien wurden in einem vom Gerät nicht entwickelten Format erstellt.Der Codec der Filmdatei wird nicht entwickelzt.
Die BD-LIVE-Funktion ist nicht möglich.	Die Fernbedienung ist nicht auf den Fernbedienungs-Sensor des Gerätes gerichtet.Die Fernbedienung ist zuweit vom Gerät halten. Zwischen Fernbedienung und Gerät befindet sich ein Hindernis.Die Batterien der Fernbedienung sind schwach.


Kein Bild.

· Wählten Sie den richtig Video-Eingangsmodus des Fernsehers, so dass das Bild des Gerätes angezeigt wird. · Videokabel fest anschließen. · Überprüfen Sie, ob für die Option [HDMI-Farbeinst.] im Menu [Setup] eine geeignete Einstellung vorgenommen wurde, die dem Videoanschluss entspricht. · Falls Ihr Fernsehogerät die am Player eingestellte Auflösung nicht entwickel, wahren Sie eine vom Fernsehogerät entwickelte Auflösung. · An der HDMI OUT-Buchse des Players ist ein DVI-Gerät angeschlossen, dass den Kopierschutz nicht entwickelt.

Verzerrtes Bild.

· Die wiedergegebene Disc wurde in einer Farbnorm aufgenommen, die das Fernsehogerät nicht entwickelt. · Wahlen Sie eine vom Fernseher entwickelte Auflösung.

Ton

Kein oder verzerrter Ton.

·Das Gerät führt grenade einen Suchlauf oder eine Wiedergabe in Zeitlupe durch oder befindet sich im Pause-Modus. ·Die Lautstärke ist zu gering. ·Überprüfen Sie die Laufsprecheranschlüsse. (Seite 16)

Netzwerk

Die BD-LIVE-Funktion ist nicht möglich.

• Auf dem angeschlossenen USB-Speichergerät ist nicht genügd Speicher verfügbar. Schließen Sie ein USB-Speichergerät mit mindestens 1 GB freiem Speicher an.
• Stellen Sie sicher, dass das Gerät richtig mit dem lokalen Netzwerk verbunden und auf das Internet zugreifen kann (siehe Seite 28).
  Die Breitbartgeschwindigkeit ist zur Nutzung von BD-LIVE-Funktionen nicht schnell genug. Wenden Sie sich an ihren Internet-Dienstanzieter (ISP) und halten Sie die Breitbartgeschwindigkeit erhöhen.
  Die Option [BD-LIVE-Verbindung] wurde im [Setup]-Menü auf [Nicht zulässig] eingestellt. Stellen Sie die Option auf [Zulässig] ein.

Änderungen der Ausführung und der technischen Daten ohne vorherige Ankündigung vorbehalten.

Updates

Informationen zu dieser Produkt erhalten Sie auf der Pioneer-Website. Hierfinden Sie Hinweise zur Aktualisierung und Wartung des Blu-ray-Disc-PLAYERS.

7 Anhang

Bedienung eines Fernsehgerätes über die mitgelieferte Fernbedienung

Dieser PIONEER Fernseher wird mit folgenden Tasten bedient.

Taste	Funktion
(1) (TV Power)	Fernseher ein-/ausschalten.
INPUT	Eingangssquelle des Fernsehers zwischen TV und anderen Quellen umschalten.
CH +/-	Umschalten der gespeicherten Sender nach oben/nach unten.
VOL +/-	Lautstärke des Fernsehers einstehen.

HINWEIS

Je nach angeschlossenem Gerät sind bestimmte Tasten für ihren Fernseher ohne Funktion.

Fernbedienung zur Bedienung Ihres Fernsehgerätes einstellen

Sie können ihren vorhandenen Fernseher über die mitgelieferte Fernbedienung bedieren. Falls Ihr Fernseher in der folgenden Tabelle aufgeführrt wird, stellen Sie die jeweilige Herstellerkennung ein.

1. Halten Sie die Taste (TV POWER) gedrück und geben Sie den Herstellercode Ihres Fernsehers über die Nummerntasten ein (siehe folgende Tabelle).

Hersteller	Codenummer
Pioneer	1(Stardeinstel-lung)
Sony	2,3
Panasonic	4,5
Samsung	6,7
LG	8,9

1. Lassen Sie die Taste (TV POWER) wieder los, um die Einstellung zu übernehmen.

Je nach Modell Ihres Fernsehers faktionieren u. U. einige oder keine der Tasten mit dem Gerät, selbst wenn der richtige Herstellercode eingegeben wurde. Beim Austauschen der Batterien der Fernbedienung wird diese eingegebene Codenummer möglicherweise auf die Standardeinstellung zurückgesetzt. In diesen Fall muss die jeweilige Codenummer erneut eingegeben werden.

Liste der Ländercodes

Wahlen Sie einen Ländercode aus der List.

Land	Code	Land	Code	Land	Code	Land	Code
Afghanistan	AF	Fiji	FJ	Monaco	MC	Singapur	SG
Argentinien	AR	Finland	FI	Mongolei	MN	Slowakische
Australien	AU	Frankreich	FR	Marokko	MA	Republik	SK
Österreich	AT	Deutschland	DE	Nepal	NP	Slowenien	SI
Belgien	BE	Großbritannien	GB	Niederlande	NL	Südafrika	ZA
Bhutan	BT	Griechenland	GR	Niederländische		Südkorea	KR
Bolivien	BO	Grönland	GL	Antillen	AN	Spanien	ES
Brasilien	BR	Hongkong	HK	Neu Seeland	NZ	Sri Lanka	LK
Kambodscha	KH	Ungarn	HU	Nigeria	NG	Schweden	SE
Kanada	CA	Indien	IN	Norwegen	NO	Schweiz	CH
Chile	CL	Indonesien	ID	Oman	OM	Taiwan	TW
China	CN	Israel	IL	Pakistan	PK	Thailand	TH
Kolumbien	CO	Italien	IT	Panama	PA	Türkei	TR
Republik Kongo	CG	Jamaika	JM	Paraguay	PY	Uganda	UG
Costa Rica	CR	Japan	JP	Philippinen	PH	Ukraine	UA
Kroatien	HR	Kenia	KE	Polen	PL	USA	US
Tschechische		Kuwait	KW	Portugal	PT	Uruguay	UY
Republik	CZ	Libyen	LY	Rumänien	RO	Usbekistan	UZ
Dänemark	DK	Luxemburg	LU	Russische		Vietnam	VN
Ecuador	EC	Malaysia	MY	Föderation	RU	Simbabwe	ZW
Ägypten	EG	Malediven	MV	Saudi Arabien	SA
El Salvador	SV	Mexiko	MX	Senegal	SN
Äthiopiien	ET

Liste der Sprachcodes

Verwenden Sie diese Beste zur Einstellung der gewünschten Sprache für die folgenden Voreinstellungen: [Disc-Audio], [Disc-Untertitel] und [Disc-MENU].

Sprache	Code	Sprache	Code	Sprache	Code	Sprache	Code
Afar	6565	Französisch	7082	Lithaisch	7684	Sindhi	8368
Afrikaans	6570	Friesisch	7089	Mazedonisch	7775	Singalesisch	8373
Albanisch	8381	Galizisch	7176	Madagassisch	7771	Slowakisch	8375
Amharisch	6577	Georgisch	7565	Malaiisch	7783	Slowenisch	8376
Arabisch	6582	Deutsch	6869	Malajalam	7776	Spanisch	6983
Armenisch	7289	Griechisch	6976	Maori	7773	Sudanesisch	8385
Assamesisch	6583	Grönländisch	7576	Marathi	7782	Swahili	8387
Aymara	6588	Guarani	7178	Moldawisch	7779	Schwedisch	8386
Aserbeidschanisch		Gujarati	7185	Mongolisch	7778	Tagalog	8476
	6590	Haussa	7265	Nauru	7865	Tadschikisch	8471
Baschkirisch	6665	Hebräisch	7387	Nepalesisch	7869	Tamilisch	8465
Baskisch	6985	Hindi	7273	Norwegisch	7879	Telugu	8469
Bengali, Bangla	6678	Ungarisch	7285	Oriya	7982	Thai	8472
Bhutanisch	6890	Isländisch	7383	Pandschabi	8065	Tongaiesisch	8479
Bihari	6672	Indonesisch	7378	Paschtu	8083	Türkisch	8482
Bretonisch	6682	Interlingua	7365	Persisch	7065	Turkmenisch	8475
Bulgariusch	6671	Irisch	7165	Polnisch	8076	Twi	8487
Myanmarisch	7789	Italienisch	7384	Portugiesisch	8084	Ukrainisch	8575
Weißbrussisch	6669	Japanisch	7465	Quechua	8185	Urdu	8582
Chinesisch	9072	Kanadisch	7578	Retoromanisch	8277	Usbekisch	8590
Kroatsisch	7282	Kaschmir	7583	Rumänisch	8279	Vietnamesisch	8673
Tschechisch	6783	Kasachisch	7575	Russisch	8285	Volapük	8679
Dänisch	6865	Kirgisisch	7589	Samoanisch	8377	Walisisch	6789
Niederländisch	7876	Koreanisch	7579	Sanskrit	8365	Wolof	8779
English	6978	Kurdisch	7585	Schottisch (Gälisch)		Xhosa	8872
Esperanto	6979	Laotisch	7679		7168	Jiddish	7473
Estrnisch	6984	Lateinisch	7665	Serbisch	8382	Yoruba	8979
Faroerisch	7079	Lettisch	7686	Serbo-Kroatsisch	8372	Zulu	9085
Fiji	7074	Lingala	7678	Shona	8378
Finnisch	7073

Video-Ausgabeaufösung

Bei der Wiedergabe von Datenträgern ohne Kopierschutz

Videoausgang Auflösung	HDMI OUT	COMPONENT VIDEO OUT
		mit HDMI Anschluss	ohne HDMI Anschluss
576i (480i)	576p (480i)	576i (480i)
576p (480p)	576p (480p)	576p (480p)
720p	720p	720p
1080i	1080i	1080i
1080p / 24 Hz	1080p / 24 Hz	576i (480i)	1080i
1080p / 50 Hz	1080p / 50 Hz	576i (480i)	1080i

Bei der Wiedergabe kopiergeschützter Datenträger

Videoausgang Auflösung	HDMI OUT	COMPONENT VIDEO OUT
		mit HDMI Anschluss	ohne HDMI Anschluss
576i (480i)	576p (480p)	576i (480i)
576p (480p)	576p (480p)	576p (480p)
720p	720p	576i (480i)	576p (480p)
1080i	1080i	576i (480i)	576p (480p)
1080p / 24 Hz	1080p / 24 Hz	576i (480i)	576p (480p)
1080p / 50 Hz	1080p / 50 Hz	576i (480i)	576p (480p)

HDMI OUT-Anschluss

In der Einstellung 576i (480i) wird für die HDMI OUT-Buchse eine tatsächliche Auflösung von 576p (576p) eingestellt.
- Falls Ihr Fernsehogerät die manuelle Auswahl der Auflösung für ein an die HDMI-Buchse angeschlossenes Fernsehogerät nicht zulässst, wird die Auflösung auf [Auto] eingestellt.
- Bei einer eingestellten Auflösung, die Ihr Fernsehgerät nicht Unterstützung, wird eine Warnmeldung eingeblendet. Falls nach dem Ändern der Auflösung kein Bild angezeigt wird, warten Sieitte 20 Sekunden, bis die vorherige Auflösung automatisch wiederhergestellt wird.

Die Bildwiederholrate 1080p für den Videoausgang wird bzw. automatisch auf 24Hz oder 50Hz eingestellt, je nach Mänglichkeiten und Voreinstellungen des angeschlossenen Fernsehgerätes und basierend auf der ursprünglichen Video-Bildrate der BD-ROM-Disc.

COMPONENTVIDEO OUT-Anschluss

BD und DVD können eine Hochskalierung oder analoge Ausgabe verhindern.

VIDEO OUT-Anschluss

Die Auflösung der VIDEO OUT-Buchse ist auf 576i (480i) festgelegt.

Marken und Lizenzen

"Blu-ray Disc" und sind Markenzeichen.

Das "BD-LIVE" Logo ist ein Markenzeichen von Bluray Disc Association.

"BONUSVIEW"ist ein Markenzeichen von Blu-ray Disc Association.

Java und alle Java-basierten Markenzeichen und Logos sind Markenzeichen oder eingetragene Markenzeichen von Sun Microsystems, Inc. in den Vereinigten Staaten und in anderen Ländern.

Hergestellt unter der Lizens von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.

Hergestellt unter folgenden U.S.-Patenten: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 und weitere U.S.- und weltweite Patente ausgestellt und angemeldet. DTS und das Symbol sind eingetragene Markenzeichen, DTS-HD, DTS-HD Master Audio I Essential und die DTS-Logos sind Markenzeichen von DTS, Inc. Dieses Produkt beinhaltet Software. © DTS, Inc.

HOMI

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

DVD ist ein Markenzeichen von DVD Format/Logo Licensing Corporation.

DLNA und DLNA CERTIFIED sind Marken- und/oder Dienstleistungszeichen von Digital Living Network Alliance.

DivX ^® ist eine eingetragene Marke von DivX, Inc. und ist lizenziert.

x.v.Color

x.v.Color

"x.v.Color" oder "x.v.Color"ist ein Markenzeichen von Sony Corporation.

AVCHD

TM

"AVCHD"und das,"AVCHD"Logo sind Markenzeichen von Panasonic Corporation und Sony Corporation.

Dieses Produkt wurde lizenziert unter AVC Patent-Lizenz und VC-1 Patent-Lizenz für den privaten und nicht gewerblichen Einsatz des Kunden zur (i) Codierung von Video in Übereinstimmung mit den Normen AVC und VC-1 ("AVC/VC-1 Video") und/oder (ii) Decodierung von AVC/VC-1 Video, das vom Kunden für private und nicht gewerbliche Zwecke codiert und/oder von einem zugelassenen Video-Anbieter für AVC/VC-1 Video bezogen wurde. Es darf und wird keine Genehmigung für eine andere Verwendung erteilt. Weitere Information erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegla.com.

iPod ist ein Markenzeichen von Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.

iPhone ist ein Markenzeichen von Apple Inc.

Der Hinweis "Made for iPod" weist darauf hin, dass ein elektronisches Gerät für den Anschluss eines iPod entwickelt wurde und von Hersteller als ein Gerät zertifziert wurde, das den Apple-Leistungsstandards entspricht.

Der Hinweis "Works with iPhone" weist darauf hin, dass ein elektronisches Gerät für den Anschluss eines iPhone entwickelt wurde und von Hersteller als ein Gerät zertifiziert wurde, das den Apple-Leistungsstandards entspricht.

Apple übernimmt keine Haftung fur den Betrieb\ deses Gerät oder dessen Kompatibilität mit\ Sicherheitsstandards und Richtlinien.

Windows Media ist entweder ein eingetragenes Markenzeichen oder ein Markenzeichen von Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern.

Dieses Produkt verfügbar über eine Technologie der Microsoft Corporation und darauf nicht ohne Genehmigung von Microsoft Licensing, Inc. genutzt oder vertrieben werden.

Bluetooth®

Die Bluetooth® Wireless-Technologie ermitteligt die Funkübertragung zwischen elektronischen Geräten innerhalb einer Reichweite von bis zu zehn Metern. Bei der Verbindung mehrere Geräte über die Bluetooth Wireless-Technologie fallen keinerlei Gebühren an. Verbindungen mit Hilfe der Bluetooth Wireless-Technologie über ein Mobiltelefon konnen in Reihenschaltung betrieben werden. Die Bluetooth Markennamen und Logos sind Eigentum der Bluetooth SIG, Inc. Pioneer Corporation besitzt eine Genehmigung für die Verwendung dieser Marken. Alle anderen Markennamen und Handelsbezeichnungen sind Eigentum der jeweiligen Besitzer.

Technische Daten

Allgemein

• Stromversorgung: AC 220-240 V, 50/60 Hz
  Leistungsaufnahme: 150 W Im Bereitschaftsmodus: Unter O,5 W
  Abmessungen (B x H x T): Ca. 430 × 64 × 304 ~mm
  Gesamtgewicht (ca.): 3.6 kg
• Betriebstemperatur: 5^ bis 35^
• Luftfeuchtigkeit bei Betrieb: 5% bis 90%
• Stromversorgung über Bus (USB): DC 5 V = 500 mA

Eingänge/Ausgänge

VIDEO OUT: 1,0V (p-p), 75 Ω, negative Sync., Cinch-Buchse x 1
- COMPONENTVIDEO OUT: (Y) 1,0 V (p-p), 75 Ω, negative Sync., Cinch-Buchse x 1, (Pb)/(Pr) 0,7 V (p-p), 75 Ω, Cinch-Buchse x 2
- HDMI IN/OUT (Video/Audio): 19-polig (HDMI-Norm, Typ A, Version 1.3)
- Analog AUDIO IN: 2,0 Vrms (1 kHz, 0 dB), 600 Ω, Cinch-Buchse (L, R) x 1
DIGITAL IN (OPTICAL 1/2): 3 V (p-p), Optische Buchse x 2
- PORTABLE IN: 0,5 Vrms (3,5 mm Stereo-Buchse)

Tuner

UKW-Empfangsbereich: 87,5 bis 108,0 MHz oder 87.50 bis 108.00 MHz

Veränderer

Ausgangsleistung, (Spitze), (4 /3)

Gesamt 1100W

Vorn 180Wx2

Mitte 180W

Hinten 180Wx2

Ausgangsleistung, (RMS), Geamtklirfaktor 10% (4 /3

Gesamt 930W

Vorn 150Wx2

Mitte 150W

Hinten 150Wx2

Subwoofer 180 W (Passiv)

System

• Laser: Halbleiter-Laser
• Wellenlänge: 405 nm / 650 nm
• Fernsehnorm: Standard NTSC/PAL Farb-Fernsehnorm
• Frequenzbereich: 20 Hz bis 20 kHz (48 kHz-, 96 kHz-, 192 kHz-Sampling)
  LAN-Anschluss: Ethernet-Buchse x 1, 10BASE-T/100BASE-TX

Laufsprecher BCS-707

S-BD707

Vordere/Surround-Lautsprecher (Links/Rechts)
Typ:	2 Wege
Nennimpedanz:	4 Ω
Gesamttabmessungen	260 x 1097 x 260 mm
(B x H x T):
Gesamtgewicht:	3,8 kg

Mittel-Lautsprecher
Typ:	1 Weg
Nennimpedanz:	4 Ω
Gesamtabmessungen	300 x 87x 65 mm
(B x H x T):
Gesamtgewicht:	0,6 kg

S-BD707SW

Subwoofer
Typ:	1-Weg-1-Loutsprecher
Nennimpedanz:	3 Ω
Gesamttabmessungen	130,5 x 420 x 375 mm
(B x H x T):
Gesamtgewicht:	4,4 kg

Laufsprecher BCS-303

S-BD303

Vordere/Surround-Lautsprecher (Links/Rechts)
Typ:	1 Weg
Nennimpedanz:	4 Ω
Gesamttabmessungen	96 x 96 x 85 mm
(B x H x T):
Gesamtgewicht:	0.4 kg

Mittel-Lautsprecher
Typ:	1 Weg
Nennimpedanz:	4 Ω
Gesamtabmessungen	300 x 87 x 65 mm
(B x H x T):
Gesamtgewicht:	0,6 kg

Subwoofer
Typ:	1-Weg-1-Loutsprecher
Nennimpedanz:	3 Ω
Gesamttabmessungen	130,5 x 420 x 375 mm
(B x H x T):
Gesamtgewicht:	4,4 kg

Hinweise zu Open Source-Software

Die folgenden in thisem Produkt eingesetzten GPL-Anwendungen und LGPL-Bibliotheken unterliegen den folgenden GPL2.0-/LGPL2.1-Lizenzvereinbarungen:

GPL-ANWENDUNGEN: Linux kernel 2.6, bash, busybox, cramfs, dhcpcd, e2fsprogs, fdisk, mkdosfs, mtd-utils, net-tools, procps, samba-3.0.25b, sysutils, tcpdump, tftpd, tinylogin, unzip, utelnetd

Eine Kopie des entsprechenden Quellcodes kann versand Kostenpflichtig angefordert werden.itte richten Sie ihre Anfrage an den Pioneer Kundendienst.

Eine Kopie der GPL- und LGPL-Lizenzen finden Sie unter http://www.gnu.org/licenses/old-licenses/gpl-2.0.html und http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html.

Eine Kopie der gSOAP Public License finden Sie unter http://www.cs.fsu.edu/\~engelen/licenses.html.

These Software basiet Teilweise auf der Arbeit der Independent JPEG Group Copyright © 1991-1998, Thomas G. Lane.

Dieses Produkt beinhaltet

• boost C++: Copyright © Beman Dawes 1999-2003
• c-ares: Copyright © 1998 Massachusetts Institute of Technology
• curl: Copyright © 1996 - 2008, Daniel Stenberg
• expat: Copyright © 2006 expat maintainers
• freetype: Copyright © 2003 The FreeType Project (www.freetype.org).
• JPEG: Diese Software basiert teilweise auf der Arbeit der Independent JPEG Group Copyright © 1991-1998, Thomas G. Lane.
  mng: Copyright © 2000-2007 Gerard Juyn, Glenn Randers-Pehrson
• ntp: Copyright © David L. Mills 1992-2006

• OpenSSL:

• Kryptographische Software programmiert von Eric Young ([e-mail]).

• Software programmiert von Tim Hudson ([e-mail]).

• Software entitlement von OpenSSL Project für den Einsatz im OpensSSL Toolkit. (http://www.opensssl.org)

• png: Copyright © 2004 Glenn Randers-Pehrson
  portmap: Copyright © 1990 The Regents of the University of California
• ptmalloc: Copyright © 2001-2006 Wolfram Gloger
  UnitTest++: Copyright © 2006 Noel Llopis und Charles Nicholson
  UPnP SDK: Copyright © 2000-2003 Intel Corporation
  strace: Copyright © 1991, 1992 Paul Kranenburg copyright © 1993 Branko Lankester copyright © 1993 Ulrich Pegelow copyright © 1995, 1996 Michael Elizabeth Chastain copyright © 1993, 1994, 1995, 1996 Rick Sladkey copyright © 1999,2000 Wichert Akkerman
• xml2 : copyright © 1998-2003 Daniel Veillard
  XML-RPC für C/C++.
  Copyright © 2001 First Peer, Inc. Alle Rechte vorbehalten.
  Copyright © 2001 Eric Kidd. Alle Rechte vorbehalten.
• zlib: Copyright © 1995-2002 Jean-Ioup Gailly und Mark Adler.

Alle Rechte vorbehalten

Hiermit wird kostenfrei allen Nutzern, die eine Kopie dieser Software und die zugehörigen Dokumentationsdateien (die "software") erhalten, die Erlaubnis erteilt, die Software ohne Einschränkungen zu verwenden. Dies umfasst die uneingeschrankte Genehmigung zum Verwendten, Kopieren, Ändern, Zusammenführren, Veröffentlichten, Verteilen, Unterlizenzieren und/oder Verkaufen von Kopien der Software. Diese Rechte dürfen außer dem auf die Personen übertragen werden, an die die Software weitergegeben wird, wenn folgende Bedingungen eingehalten werden:

DIE SOFTWARE WIRD OHNE MÄNGELGEWAHR GELIEFERT, OHNE GARANTIEN JEDWEDER ART, WEDER AUSDRUCKLICH NOCH IMPLIZIT, EINSCHLIESSLICH DER, ABER NICT NOT BESCHRANKT AUF DIE GARANTIEN DER MARKTGANGIGKEIT, DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK UND DER NICHTÜBERTRETUNG. IN KEINEM FALL SIND DIE AUTOREN ODER DIE URHEBERRECHTSINHABER HAFTBAR FÜR SCHÄDEN ODER SONSTIGE ANSPRÜCHE, DIE AUS DEM VERTRAG, AUS DESSEN VERLETZUNG ODER SONSTWie ENTSTEHEN, SEI ES UNABHÄNGIG VON ODER IN VERBINDUNG MIT DER SOFTWARE ODER DURCH DIE VERWENDUNG DER SOFTWARE ODER ANDEREN HANDLUNGEN MIT DER SOFTWARE.

Hiermee bevestigt u de instelling.

[Annuleren]

Hiermee maakt u de instelling ongedaan.

HD AV Sync

TV bedieningsknoppen

Netto gewicht: 0,6 kg

S-BD707SW

• Subwoofer

Netto gewicht: 0,6 kg

• Subwoofer

Hiermit erklart Pioneer, dass sich these BCS-707 (BCS-303) in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG.

Eληνικα:

ME THN IAPOYSA Pioneer H NEI OTIBCS-707 (BCS-303) SYMMOPQNETAI PPOZTI2 OYZIOAEIAIATHSEIG KAI TIZ AOINESXETIKEZ DIATAEIZ THO OAHFIAS 1999/5/EK.

Italiano:
